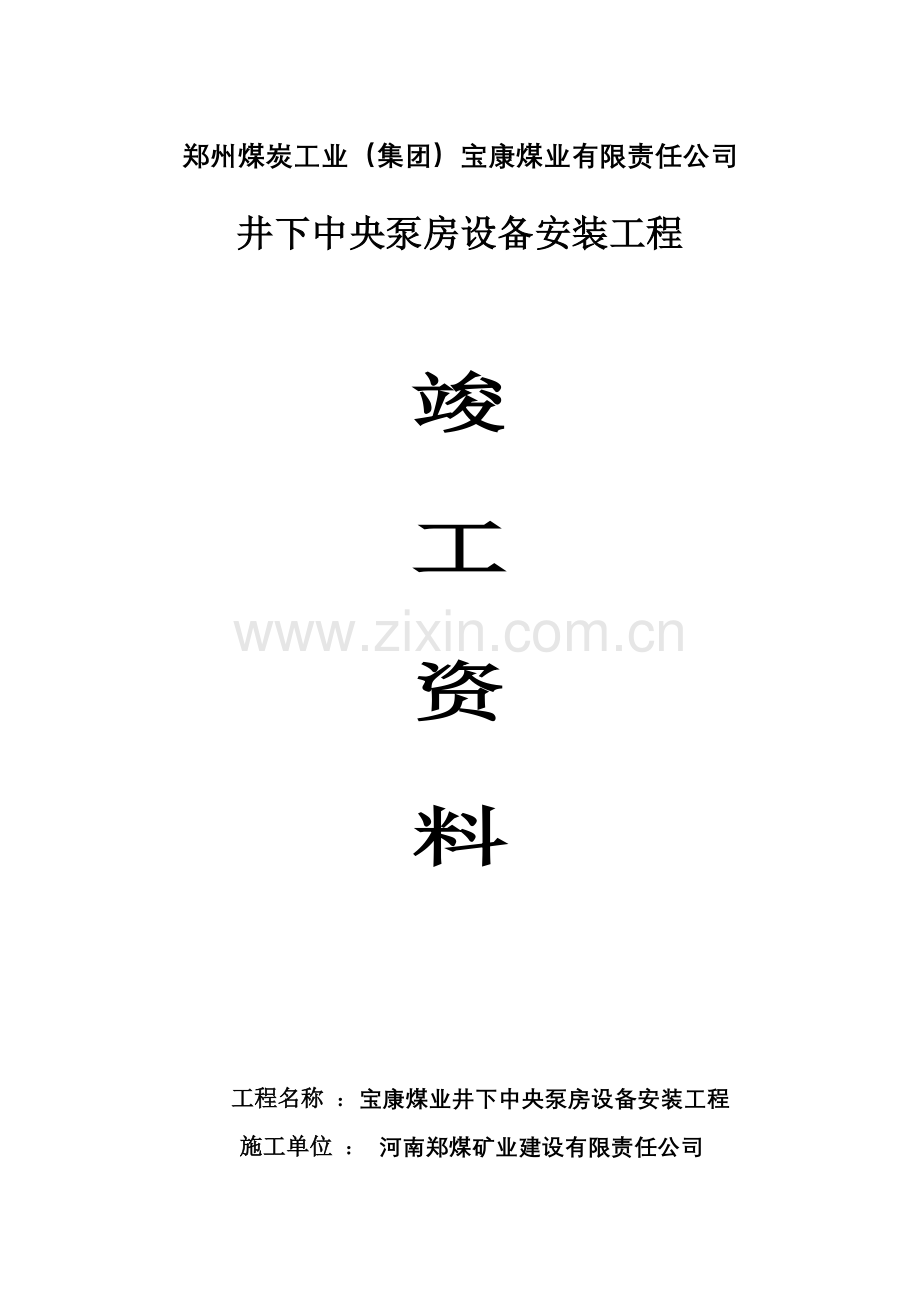

1、 郑州煤炭工业(集团)宝康煤业有限责任公司井下中央泵房设备安装工程竣工资料工程名称 :宝康煤业井下中央泵房设备安装工程 施工单位 : 河南郑煤矿业建设有限责任公司目 录一、开工准备阶段技术文件一)、开工报告二)、技术交底记录二、单位工程施工组织设计、作业规程、技术措施三、隐蔽工程检查验收记录四、设备基础验收记录五、设备出厂检验报告、合格证、随机技术文件六、验评资料一)、分项工程质量检验评定表二)、分部工程质量检验评定表三)、单位工程观感质量评定表四)、单位工程质量保证资料检查评级表五)、单位工程分部工程质量评定汇总表六)、单位工程质量检查综合评定表 七、水泵调试报告八、接地电阻、试运转记录九、
2、单位工程竣工验收证书十、施工图、竣工图一、开工准备阶段技术文件 工程名称:宝康煤业井下中央泵房设备安装工程 施工单位: 河南郑煤矿业建设有限责任公司工程开工报审表工程名称:宝康煤业井下中央泵房设备安装工程 致: 河南工程监理咨询有限公司 (监理单位)我方承担的宝康煤业井下中央泵房设备安装工程,已完成了以下各项工作,具备了开工条件,特此申请施工,并签发开工指令。 附:1、开工报告 承包单位(章): 项目经理: 日 期: 2008年5月30日 审查意见: 项目监理机构: 总监理工程师: 日 期: 开 工 报 告工程名称宝康煤业井下中央泵房设备安装工程施 工 单 位河南郑煤矿业建设有限责任公司计划投
3、资申请开工日期2008年5月30日工 程 量建 设 工 期 7天工程概况: 机械安装:3台D46-507型水泵,1086排水管、90度弯头、配水闸门、阀门等设备材料制作安装。 电气安装:3台YB2-315L-2型电动机,功率为110KW,及其电缆敷设等设备安装。开工前有关手续审办情况: 有关手续已审批开工前准备工作情况: 施工组织设计已编审,设备、机具已全部到位,各种材料已准备齐全,施工队伍已进驻工地,已具备开工条件。施工单位:具备开工条件,申请开工。 (公章) 2008年5月30日监理单位: (公章) 年 月 日建设单位: (公章) 年 月 日技术(安全)交底记录单位工程名称宝康煤业井下中央
4、泵房设备设备安装分部工程名称机 械 安 装分项工程名称垫铁基础螺栓二次灌浆 主要内容: 当把所有装置全部安装找正后即可进行二次浇灌。浇灌前必须对所有装置再进行一次全面复测和校核,并调整使滚筒中心与天轮中心在同一水平面内,才能向各地脚螺栓孔内浇注混凝土,混凝土配比如下: 水泥:细沙:碎石为1:2:3。浇注时应用振动榜振实,不得漏振。垫铁安装应符合下列规定: A、在合格证的基础上,沿轴承座周围均匀安放垫铁,相邻两垫铁组的间距为600mm800mm,但在地脚螺栓两侧和轴承中心下面必须安设垫铁组。 B、垫铁与基础面的接触面积不少于60%。 C、垫铁总高度不大于60mm,允许偏差-10mm。 D、平垫铁
5、露出设备底座面边缘1030mm,允许偏差5mm。斜铁露出设备底座面1050mm,允许偏差10mm。 交 底 人: 2008年5月27日 接 受 人: 年 月 日技术(安全)交底记录单位工程名称宝康煤业井下中央泵房设备设备安装分部工程名称机 械 安 装分项工程名称管路及附件安装 主要内容: 1、泵的出水口必须安装压力表,闸阀及止回阀。进口处应安装真空表、底阀(用真空泵引水可不装底阀); 2、进水管道的进口处应装过滤网,防止大的颗粒进入泵中,损坏水泵和设备; 3、不得将管路重量压在泵上,使泵受力。停泵后,不得使泵承 受管路中水的重力; 4、泵的平衡水管起到平衡轴向力的作用,不允许堵塞; 5、必须用
6、不小于水泵进水口直径的管子进行安装,否则会影响水泵的性能; 7、管道在距泵1m范围内尽可能不拐弯,以减少阻力损失; 8、管道安装完毕后,必须进行冲洗方可与泵连接,防止焊渣等杂质进入泵内,损坏叶轮。 交 底 人: 2008年5月27日 接 受 人: 年 月 日技术(安全)交底记录单位工程名称宝康煤业井下中央泵房设备设备安装分部工程名称机 械 安 装分项工程名称机 体 安 装 主要内容: 1、安装前的准备工作: A、检查泵体各个零部件是否有丢失和严重磕碰现象; B、根据设备情况选用合适的起吊用具。 2、泵座下面必须放置垫铁,垫铁的材质和规格必须符合设计要求; 3、安装时用起吊钩吊住底座的四个角,把
7、底座吊放在基础之上,慢慢地把底座放在每个预制好的地脚螺栓孔的位置上; 4、找平泵的底座,拧紧地脚螺栓,向孔内灌浆; 5、设备调整。泵与电机联轴器之间应有间隙,一般间隙为36mm,水泵与电机的轴线应重合,可用塞尺测量两联轴器端面间隙的均匀度,其允许偏差为0.06mm,如不符合以上要求,可用调整垫进行调整。 交 底 人: 2008年5月27日 接 受 人: 年 月 日技术(安全)交底记录单位工程名称宝康煤业井下中央泵房设备设备安装分部工程名称电 气 安 装分项工程名称电 机 安 装 主要内容: 1、电机安装前必须进行有关的电气试验,其试验结果必须符合标准规定。 2、电机的接线必须正确无误符合设计要
8、求。导线间以及对地距离必须符合要求。 3、电机的试运转必须符合以下规定: A、轴承温度:滑动轴承不超过70,滚动轴承不超过80。 B、电机温升应不超过随机技术文件中的规定。 4、电机轴承密封性必须达到转动部位不漏油,静止部位不渗油。 5、电机的轴向窜轴量必须符合要求:24mm。 6、电机基础螺栓的安装必须符合有关规定。 7、垫铁的安装也必须符合有关规定。 交 底 人: 2008年5月27日 接 受 人: 年 月 日技术(安全)交底记录单位工程名称宝康煤业井下中央泵房设备设备安装分部工程名称机 械 安 装分项工程名称试 运 转 主要内容: 1、试运转时间必须符合下列规定: A、井下中央泵房设备为
9、8h; B、其它水泵为4h. 2、泵的压力等性能指标必须达到设备技术文件的规定。 3、泵在设计负荷下连续运转2h后必须符合下列规定: A、滑动轴承温度不高于70; B、滚动轴承温度不高于80。 4、泵在试运转过程中无异常声音; 5、各紧固连接部位无松动现象; 6、各静密封部位不泄漏; 7、附属系统运转正常; 8、电动机的电流不得超过额定值。 交 底 人: 2008年5月27日 接 受 人: 年 月 日技术(安全)交底记录单位工程名称宝康煤业井下中央泵房设备设备安装分部工程名称电 气 安 装分项工程名称接地装置安装 主要内容: 1、接至电器设备、器具和可拆卸的非带电金属部件接地(接零)的分支线,
10、必须直接与接地干线相连,严禁将数个需要接地的电气设备串联接地。2、接地线与设备接地,采用螺栓固定时,其接触面应按规定处理、螺栓紧固,装有电器的可开启盘面、台面柜门的接地线应以多股软导线与接地的金属构架可靠连接。3、低压电器设备地面上外露的接地线的截面应不小于,截面60mm2,厚度3mm. 交 底 人: 2008年5月27日 接 受 人: 年 月 日二、施工组织设计、作业规程或施工技术措施 工程名称: 宝康煤业井下中央泵房设备安装工程 施工单位: 河南郑煤矿业建设有限责任公司施工组织设计(方案)报审表工程名称:宝康煤业井下中央泵房设备安装工程 编号:致: 河南工程监理咨询有限公司 (监理单位)
11、我方已根据施工合同的有关规定完成了宝康煤业井下中央泵房设备安装工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附:施工组织设计(方案) 承包单位(章) 项目经理 日 期 2008年5月23日 专业监理工程师审查意见:专业监理工程师 日 期 总监理工程师审核意见:项目监理机构 总监理工程师 日 期 郑州煤炭工业(集团)宝康煤业有限责任公司井下中央泵房设备安装工程施工组织设计建设单位:郑州煤炭工业(集团)宝康煤业有限责任公司施工单位: 河南郑煤矿业建设有限责任公司第一部分 工程概述及配备计划第一章 工程概况一、工程概况郑州煤炭工业(集团)宝康煤业有限责任公司井下中央泵
12、房设备安装工程主要包括:机械安装:3台D46-507型水泵,1086排水管、90度弯头、配水闸门、阀门等设备材料制作安装。 电气安装:3台YB2-315L-2型电动机,功率为110KW,及其电缆敷设等设备安装。二、工程主要内容:1、设备、材料从平地至安装地点的运输;2、安装D46-507水泵安装3台;3、安装YB2-315L-2电动机3台;4、各种三通、四通、异径管、短管等的制作和安装;5、各种仪表、控制箱、闸阀及各种附件的安装;6、动力电缆、各控制电缆的敷设;7、接地网线的敷设;8、安装完成后的调试。第二章 施工进度与劳动组织(一)施工进度:该工程采用同时施工,同时作业,为保证本工程保质保量
13、达到优良标准,按时完工,施工单位应预先做好与工程有关的各项准备工作。计划总工期为7天,计划开工日期为: 2008年5月30日;计划竣工日期为: 2008年6月5日。具体施工进度如下:1、施工准备; 2、实地测量;3、非标件加工制作与防腐;4、设备及材料的验收与试验;5、设备、材料安全运输至安装地点;6、机械和电气设备安装;7、附件和附属装置安装;8、电缆敷设;9、接地装置安装工程;10、工程预验收与问题处理;11、工程竣工。(二)劳动组织1、配备强有力的领导班子,成立现场工程指挥部,由项目经理任指挥长,组织施工及各方面平衡协调工作,及时处理施工中发现的各种问题。2、配备施工经验丰富的专业化施工
14、队伍,并在施工器材、施工设备及施工用具等方面优先保证,保证工程进度的顺利完成。3、定期组织施工人员学习“三大规程”,加强职工的安全技术培训,提高职工队伍的全体素质和安全意识,杜绝施工中各种事故的发生。4、积极认真做好各项准备工作,加强施工中的综合平衡,促进整个工期的缩短。5、加强设备、材料管理,制定材料设备安装构件到位的时间表,对没按计划到场的应派专职人员负责催办。 6、将单位工程中的各分项工程逐层分解,层层实行,工资计件承包,分配及工程质量奖罚制度;对保质保量完成任务的班组人员,实行上不封顶不得保底的奖励制度,从而调动职工们的生产积极性。第三章 劳动力配备计划本工程分为六个阶段:即构件与非标
15、件的加工与制作、设备运输、设备安装、附件安装、电缆敷设、接地工程。各阶段主要工作人员安排如下: 一、构件加工1、工作内容:材料检验、图纸会审、加工焊接、成品检验、二次质检。2、人员安排:工种钳工电工焊工材料技术质检队长合计人数513111113 二、设备运输:1、工作内容:机具调度与检验,设备吊装与捆绑,运输井下,到位调整。2、人员安排:工种起重工钳工电工材料技术队长合计人数 15111110人三、设备安装: 1、工作内容:设备到位检验,实地测量,基础修正,设备安装找平,二次校验,二次灌浆(泵房安装),质量检验。2、人员安排:工种电工钳工起重工焊工测量 材料技术质检安检队长合计人数 25221
16、1211118人 四、附件安装:1、工作内容:附件的安装与找正,管座和托管槽钢预留孔的开挖、浇筑,附件的现场加工与安装等。2、人员安排:工种电工钳工起重工焊工测量 材料技术质检安检队长合计人数 252211211118人五、电缆敷设:1、工作内容:电缆试验敷设、吊挂、连接、检验。2、人员安排:工种电工钳工材料技术质检队长合计人数51111110人 六、接地工程:1、工作内容:接地的连接、敷设、测试。 2、人员安排:工种电工 钳工焊工 技术质检材料队长合计人数411111110人第四章 机具设备计划根据工程内容,拟投入本工程主要机具详见主要机具设备配备表。主要机具设备配备表:序号名 称型 号单位
17、数 量 1汽车吊5吨辆12电焊机AXQ-500台33乙炔瓶44氧气瓶85切割机台16防爆开关QC83-80台27防爆开关DW80-350台28水平仪台19导链2T、3T、5T、10T个各3个10防爆对讲机部611磨光机台512电钻台313 风镐台514电缆米根据实际情况15钢丝绳卡、绳头各种规格根根据实际情况16钢丝绳各种规格根根据实际情况17卡环各种规格根根据实际情况18千斤顶30T、10T个各2个第二部分 井下中央泵房设备安装第一章 工程概述郑州煤炭工业(集团)宝康煤业有限责任公司井下中央泵房设备安装工程主要包括:机械安装:3台D46-507型水泵,1086排水管、90度弯头、配水闸门、阀
18、门等设备材料制作安装。 电气安装:3台YB2-315L-2型电动机,功率为110KW,及其电缆敷设等设备安装。第二章 施工方案根据我施工单位自身的设备,人员情况和施工经验,我们施工人员已提前进入施工现场,并做好了施工前的准备工作。1、根据水泵房安装图纸,对水泵、电机基础管子梁等同一校核。2、将电动机和水泵操平找正后,然后泵体、电机安装再将基础螺栓浇灌。3、安装水泵出口上方的逆止阀、闸阀三通管路等。4、安装吸水井配水阀、水泵吸水管、槽钢起吊梁及平台。5、安装排水管路、电动机接线。6、全部安装完成后试运行。第三章 工程质量技术措施为了确保安装质量,施工人员严格按照施工图纸,煤炭部发布的煤矿安全工程
19、检验评定标准及图纸会审要求,进行加工安装。施工前,必须组织人员认真学习工程质量技术措施,经考试合格后,方可上岗。1、认真执行国家和行业现行有关标准及规范,严格按设计图纸施工。2、组织全体施工人员(包括工程技术人员管理干部),重点做好图纸会审、自审、技术与质量交底工作。3、严格执行各项技术管理制度、规格、规范和工艺标准,重点做好图纸自审、会审、技术及质量管理监督工作。4、施工中技术人员,必须在现场进行技术指导。5、施工中要严格施工技术管理,工序发生变化时,必须及时补报安全技术措施,否则不准施工。6、技术管理要做到,开工有报告、图纸有会审、施工有措施、技术有交底、定位有复测、变更有手续、材料有试验
20、、隐蔽有记录、质量有标准。7、设备安装中,认真做好测量定向,复测工作保证工程顺利进行。第四章 水泵安装工程质量检验评定标准第一节 垫铁、基础螺栓及二次灌浆 泵体和电动机下安装的垫铁规格必须符合下列规定: 1、200kw及以上的水泵应符合以下规定: a、垫铁的材料必须符合要求,严禁有裂缝。 b、斜垫铁和平垫铁尺寸必须符合要求。 c、垫铁组的位置应符合下列要求:(1)除机座下有指定的垫铁位置外,轴承下及基础螺栓两侧应设置垫铁,如条件限制可在一侧设置。(2)垫铁组在能放稳和不影响灌浆的情况下宜靠近基础螺栓。(3)相邻两垫铁组间的距离宜为5001000mm。d、每一组垫铁宜减少垫铁的块数,一般不超过三
21、层(斜垫铁成对使用视为一层),并应将各垫铁相互焊牢,但铸铁垫铁可不焊。e、设备找平后,垫铁应露出设备底座底面边缘。平垫铁应露出1030mm,斜垫铁应露出1050mm。2、泵体和电动机下的垫铁在基础上必须垫稳、垫实。3、基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。4、泵体和电动机的二次灌浆必须符合下列规定:a、设备安装前,混凝土基础二次灌浆处应制成麻面,放置垫铁部位,垫铁与基础面应接触良好,并在灌浆前用水冲洗干净。b、灌浆时必须捣固密实,基础螺栓严禁产生歪斜。c、二次灌浆用砂浆或混凝土的强度等级应比基础的混凝土强度高一级。5、偏差项目:项 次项 目允许偏差检验方法1每组垫 铁层数
22、3层+1层-2层检查隐蔽工程记录2垫铁总高度不少于60mm-103平垫铁露出设备底座边缘1030mm 54斜垫铁露出设备底座边缘1050mm5第二节水泵安装() 保证项目a、泵轴的窜量必须符合设备技术文件的规定,检验方法拨动联轴器用钢尺检查。b、连轴器的安装必须符合下列规定:弹性圈销联轴节两轴的同轴度如下:联轴节外形最大直径mm两轴的同轴度不应超过105260径间位移(mm)倾 斜2905000.050.2/1000弹性圈销联轴节同等端面间隙:外型最大直径D(mm)间 隙(mm)2902635028() 基本项目泵与电机连接应符合下列规定: 泵与电机连接后,盘动无明显阻滞、无异常声音、盘车灵活
23、。() 允许偏差项目泵体安装的允许偏差及检验方法:项 次项目允许偏差检验方法1泵体位置10mm吊线尺量2泵体标高10mm水平仪3多台泵体位置相互差15mm吊线尺量4多台泵体标高相互差20mm水平仪第三节管道及附件安装 () 保证项目1、焊条、焊丝、焊接等焊接材料的牌号、规格和质量必须符合设计要求和现行国家标准。2、对接焊缝表面严禁有气孔、裂纹、夹渣及熔合性飞溅物。() 基本项目1、对接焊缝咬边应符合下列规定:焊缝咬边不应超过0.5mm,每道焊缝咬边长度不超过焊缝全长的10,且不大于100mm,在合格的基础上咬边长度不超过焊缝全长的5,且不大于50mm为优良。2、角焊缝外观质量应符合下列规定:焊
24、角高度符合设计规定,表面无裂纹、气孔、夹渣、咬边三条长度不超过0.5mm。() 允许偏差项目井巷管道安装位置允许偏差:项次项目允许偏差()检查斜井井筒及巷道管道位置与腰线间距与中心线水平间距管卡、管架及管座的间距第四节试运行 (1)试运转时间必须符合下列规定:井下中央泵房设备 8小时,其它水泵 4小时;(2)泵的压力等性能指标必须达到设备技术文件规定;(3)泵在设计负荷下连续运转2小时后滑动轴承温度不高于 70,滚动轴承温度不高于 80;(4)各紧固连接部位无松动;(5)运转中无异常声音;(6)各静密封部位不泄露;(7)填料的温升正常平衡盘出水温度不过热;(8)泵的安全保护装置灵敏可靠;(9)
25、附属系统运转正常;(10)电动机电流不得超过额定定值。第五章施工安全措施为确保施工设备及人员安全,必须贯彻本措施,并在学习名单上签字,然后方可施工。1、施工时由项目经理统一指挥,交待安全注意事项、明确任务、施工方法,质量要求。2、在井下进行电气焊工作时,必须符合煤矿安全规程的规定,报上级批准后,并且矿有关部门对当班措施会审签字后,方可进行施工。3、设备、管路入井,必须由专业起重工将设备装平车上并捆绑好推入罐笼,固定好,管路入井时,要有专人跟车运输,跟车人员要随身携带通讯器材,随时与绞车司机保持联系,遇有紧急情况时,要通知绞车司机停车处理。设备装好车后,进入斜井后,下放时应稳速。4、在井口工作时
26、,施工人员应穿防滑鞋,佩带安全带,并将安全带系在牢固的构件上。5、在地面工作或在井下施工时,要严格执行煤矿安全规程,认真执行“安全第一”方针。第六章 井下电气焊施工安全技术措施井下施工必须使用电气焊时,为确保电气焊施工时的安全,要求所有施工人员严格执行煤矿安全规程的规定,并针对现场情况作如下规定:1、电气焊施工时,必须有瓦检人员跟班作业,时刻监视现场瓦斯浓度变化。2、电气焊作业前,必须清理现场,施工工地20m范围内不准有易燃物品。3、电气焊施工现场必须有水及灭火装置。4、瓦斯检查人员现场检查瓦斯必须不间断检测其瓦斯浓度不允许大于0.5%。5、氧气瓶和乙炔瓶必须分开放置,乙炔罐上必须有可靠的防回
27、火装置。6、每次电气焊施工时,必须固定专人施焊并报当班安全员,除监督该措施执行外,还要监护电气焊操作员。7、电气施工结束安全员要全面检现场并留有专人对现场观察一小时以上,确认无异常时方可离开现场。8、电焊机入井必须有防水罩、外壳应可靠接地。9、本措施批准后,要贯彻到班组所有参加施工的人员。本措施经矿领导批准后方可实行。第七章 井下中央泵房设备大件设备 入井运输的安全措施在施工中应严格执行煤矿安全规程,对大件设备起吊用钢丝绳安全系数不得小于6,对设备装车运输入井卸车制订如下措施:一、电机 、水泵1、装车用5吨吊车将设备起吊装车运至井口,要轻装、轻放,严禁野蛮装卸,装上平车后用619 股直径12.
28、5mm的钢丝绳捆绑牢固,电机和水泵重心点和平车中心重合,严禁装偏。2、利用矿方提升设备,把井下中央泵房设备所有设备分批入井。3、入井由于电机重量为1200kg,水泵重量为 kg,且体积较大,绞车应缓慢、匀速下放。4、井下运输及卸车:设备及平车在井下轨道上行驶应平稳,过道岔要慢,要认真检查车辆路过区段的轨道,严禁平车掉道造成翻车,严禁与其它车辆碰撞,进入泵房后利用起吊架卸车,起吊梁的两端应各打一根立柱作临时支撑。第三部分 施工组织保证措施第一章 工期保证措施 1、实施科学管理、系统管理、目标管理等有条不紊的施工管理,主要是抓好人、财、物的合理配置和使用抓住关键工序,对影响到总工期的工序和作业环节
29、,给予人力和物力的充分保证,确保总进度按计划顺利完成。2、选用最优的施工方法和先进的施工工艺,使操作方法规范化、标准化,提高劳动生产率,加快施工进度,保证施工质量,缩短施工工期。3、组织项目工程平衡作业,充分利用时间和空间。工序的划分应有利于组织均衡、连续有节奏地施工,要抓住本工程项目的关键,优化工序。4、对生产要素,认真进行优化、组合动态管理,灵活机动地对人员、设备物资进行调度安排,及时组织施工所需人员、物质进场,保障后勤供应,满足施工需求,保证施工连续作业,顺利完成施工任务。5、实行各专业化班组连续作业,保证工作紊不间断地施工。6、严格控制施工制度。建立严格的“施工日报”,逐月记录工程进度
30、、质量、设计修改等问题,以及施工过程中必须记录的有关问题。各级领导必须提前为下道工序的施工,做好人力、物力和机械设备的准备,确保施工环环紧扣。对影响施工总进度的关键工序,主要领导和有关管理人员必须跟班作业,必要时组织有效力量,重点突破,以确保工期总进度计划的实现。第二章 确保工程质量的措施1、组织保证推行全面质量管理,建立以项目经理为首的质量责任体系,将质量责任层层分解下去,形成完整的质量管理体系责任制度。2、制度保证由项目总工程师牵头,针对工程特点,详细制定出各工序的操作规程。并对上岗人员进行培训,让每个人都能明确各自的责任范围。1. 工程质量由质检工程师直接对项目经理和项目总工程师负责。2
31、. 质检工程师对各种试验数据负责,包括现场取样方法、测试频度、试验方法、数据记录整理等。3. 材料部门对所进材料的质量负责。材料要有出厂合格证书。主动配合试验人员进行复检。4. 工程技术部门是贯彻有关施工、质检的技术标准、规范和规程的执行部门。质量标准落实到每道工序,每个操作人员,并填写原始记录和工程日志。5. 机械设备部门负责机械状况的完好性,并定期向质检工程师提供有关机械状况的报告。6. 全面质量管理的教育工作,由质检工程师负责。7. 工序质检员是现场工作的质量负责人,负责每道工序的检查,并填写质量日报表。质检工程师抽检,并写出质量分析报告。总工程师负责研究、制订和调整质量措施、质量目标和
32、总质量计划。3、技术保证(1) 严格执行国家标准、规范、规程,严格执行招标文件中的施工技术规范,检查好项目的原材料、成品或半成品构件的质量。(2) 严格进行图纸会审,领会设计意图,抓好技术操作质量标准,制定关键部位的施工方法并编写作业指导书。以技术指导工作推进施工操作质量,从而保证工程质量。(3) 加强对工程测量的管理,实行自测和复验制度,重点做好基准点、标高、轴线等复测工作,建立测量仪器的校核、检定、维护和保管制度。(4) 制定保证质量的技术措施,制定重大质量事故处理方案,组织新材料、新技术、新工艺的鉴定。(5) 对容易造成技术指导错误,违反施工规范程序的各种因素做预防性的控制。(6) 工程
33、完工后,认真抓好收尾工作,组织竣工验收检查,做好交工资料的汇集整理工作。(7) 做好工程技术档案管理,检查施工中技术、质量资料的及时性、齐全性、真实性、保证工程质量的总评定。(8) 组织竣工、保修和回访工作,树立为用户服务、使用户满意的思想,调查使用效果,发现问题及时解决。4、设备、材料、劳动保证(1) 做好机械设备的管理维修工作,提高机械设备的完好程度,由于机械设备原因造成的工程质量事故,追查有关人员的责任。(2) 按规定对操作工组织培训、考核,合格后才能持证上岗。(3) 建立机械设备的技术档案,及时记录调试、使用、维修保养情况,实行专机专人,保证在施工中正常运行。(4) 对于技术革新的设备
34、,做到性能稳定,安全可靠。(5) 所供材料必须符合国家的有关标准规定。发现不合格的材料,必须及时更换,因采购材料不认真负责,把以劣充优的材料用于工程,造成质量事故和经济损失的追究其全部责任。(6) 做好材料、成品、半成品的采购、运输和保管工作,保证所供材料的质量。对不符合质量标准,无合格证的材料严禁采购,并防止乱放、混放。(7) 根据施工计划和质量要求,合理组织劳动力,做好劳动力的调配工作。(8) 抓好对职工的技术、质量培训、考核工作、开展技术练兵,不断提高工人的技术素质和质量意识。(9) 对于招用的临时工、合同工进行考核,合格者录用,不合格者坚决于予以清退。5、落实措施(1) 工程质量检查,
35、贯彻专检和“三检”制度相结合,做到层层工序,谁施工谁负责质量,真正使工程质量得到有效的控制。自检程序:a、施工班组的每一个操作者,自己施工的工程,应随时进行自检,发现有不合格的及要时返修,不留质量隐患。b、各道工序施工完,必须进行自检,合格后方能进行下道工序的施工,并将实测数据记录好,交质检员复查核定。c、在完成一个分项工程后,班组长及质检员应及时组织自检,认真填写自检记录,分别送交单位工程的技术负责人或专职质检员。互检程序:a、施工班组或操作者,所施工的工程应互相进行检查,发现不合格处,及时互相通报,加以改正。b、项目经理或总工程师、主管工程师及时组织班组长、质量检查员、操作者互相检查,促进
36、“三工序”互检活动的开展 (督促上道工序,搞好本道工序,服务下道工序)。、交接检查程序:a、树立为下道工序服务的思想,工序交接检查在双方自检的基础上进行,经抽查认定后,方能办理工序交接检查手续,对不符合质量要求的,不得办理交接手续。b、班组内工程交接,由班组长或质检员负责,班组间的交接必须由项目负责人或技术员组织进行。c、矿建与安装工程交接时,应提供矿建测量资料。(2)完善隐蔽工程检查程序:隐蔽工程,要在隐蔽前严格检查,以防止质量隐患的存在。隐蔽工程在隐蔽以前,班组长必须自检,自检合格后交给技术人员或质检员填写隐蔽记录,经监理工程师检查签证后方可隐蔽。隐蔽工程必须按规定填写清楚,如图号部位,设
37、计变更,材质合格证及自检结果等详细数据。(3)工程质量的量化检查分项分部工程检查为实测实量和观感检查。实测实量为随机抽样检查,能以量定性的项目均要检查,检查数量不少于所完成工程的20%。观感检查:对施工完的分项分部工程,对照质量检查评定标准全部目测检查。第三章 现场文明施工保证措施为保证现场文明施工,要采取如下措施:1、施工所用的大宗材料、成品、半成品、机具、设备等要做到堆放整齐、标识明显,不得侵占场内道路及安全防护等措施。2、施工现场必须设明显的标牌,标明工程项目名称,建设单位、设计单位、监理单位、施工单位,项目经理的姓名,开、竣工日期等,做好施工现场标牌的保护工作。3、施工现场的用电线路,
38、用电设施的安装和使用必须符合安装规范和安全操作规程,严禁任意拉线、接电。4、必须严格执行国家有关安全生产和劳动保护的法规,建立安全生产责任制,加强规范化管理施工现场的各种安全措施和劳动保护器具,必须定期进行检查和维护,及时消除隐患。5、应当做好现场安全保卫工作,采取必要的防盗措施,非施工人员不得擅自进入施工现场。6、严格按程序施工,除特殊情况外,一律不准颠倒工序和违反施工常规。7、对施工机械定期维修,做到机械整洁,保养完好,外观清洁,无油污,积尘。8、材料保管要有防雨、防潮、防损坏措施,严格执行材料的入库、保管、领用制度。9、各分步、分项工程应做到计划供料、做到工完料净,施工现场定期整理清理,打扫。 三、隐蔽工程检查验收记录 工程名称: 宝康煤业井下中央泵房设备安装工程 施工单位: 河南郑煤矿业建设有限责任公司隐蔽工程检查验收记录单 位 工 程 称宝康煤业井下中央泵房设备安装工程图纸编号 分部分项工程名
