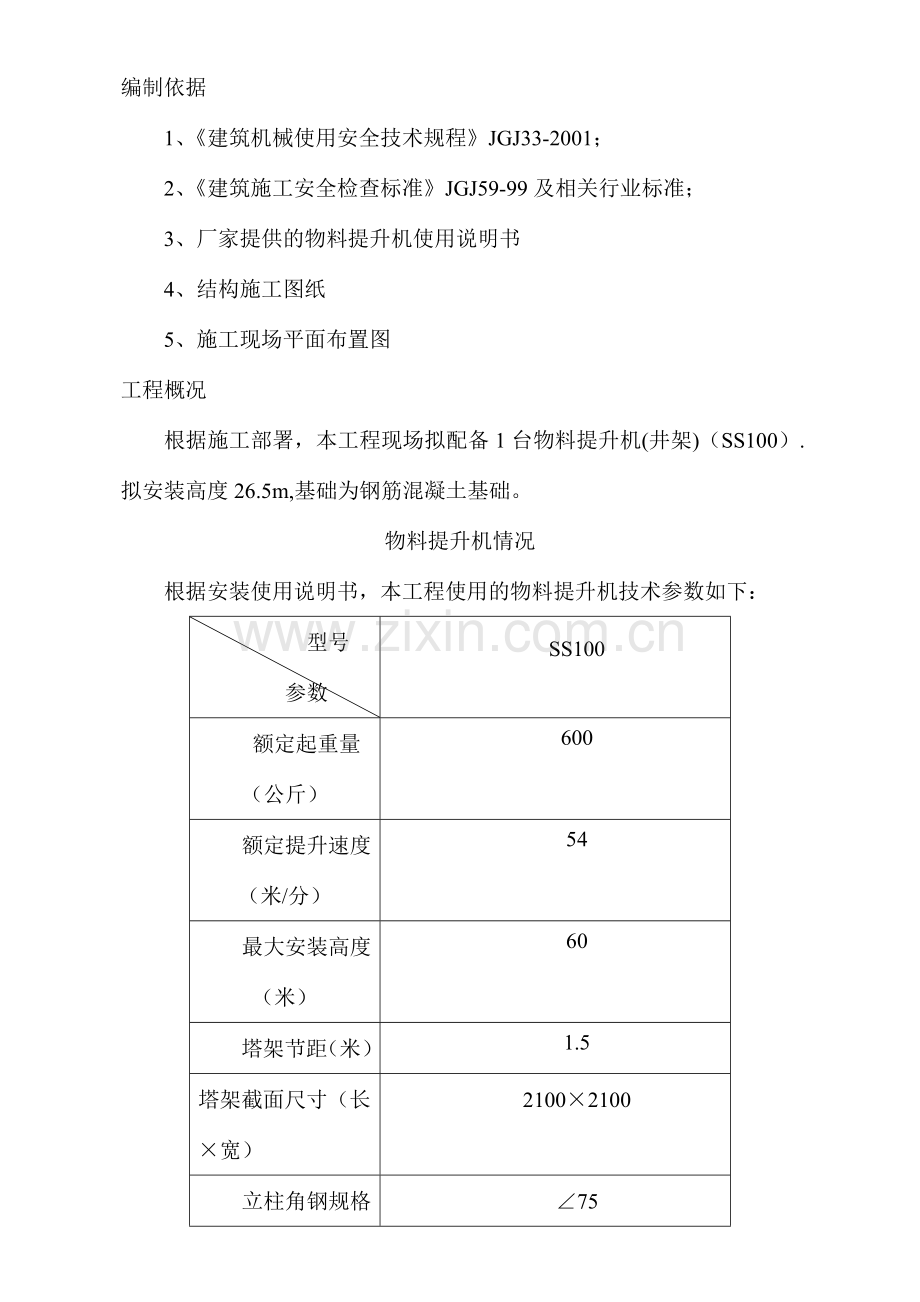

1、编制依据1、建筑机械使用安全技术规程JGJ33-2001;2、建筑施工安全检查标准JGJ59-99及相关行业标准;3、厂家提供的物料提升机使用说明书4、结构施工图纸5、施工现场平面布置图工程概况根据施工部署,本工程现场拟配备1台物料提升机(井架)(SS100).拟安装高度26.5m,基础为钢筋混凝土基础。物料提升机情况根据安装使用说明书,本工程使用的物料提升机技术参数如下:型号 参数SS100额定起重量(公斤)600额定提升速度(米/分)54最大安装高度(米)60塔架节距(米)1.5塔架截面尺寸(长宽)21002100立柱角钢规格75标准节质量(公斤)180吊笼尺寸(长宽)18001800吊笼

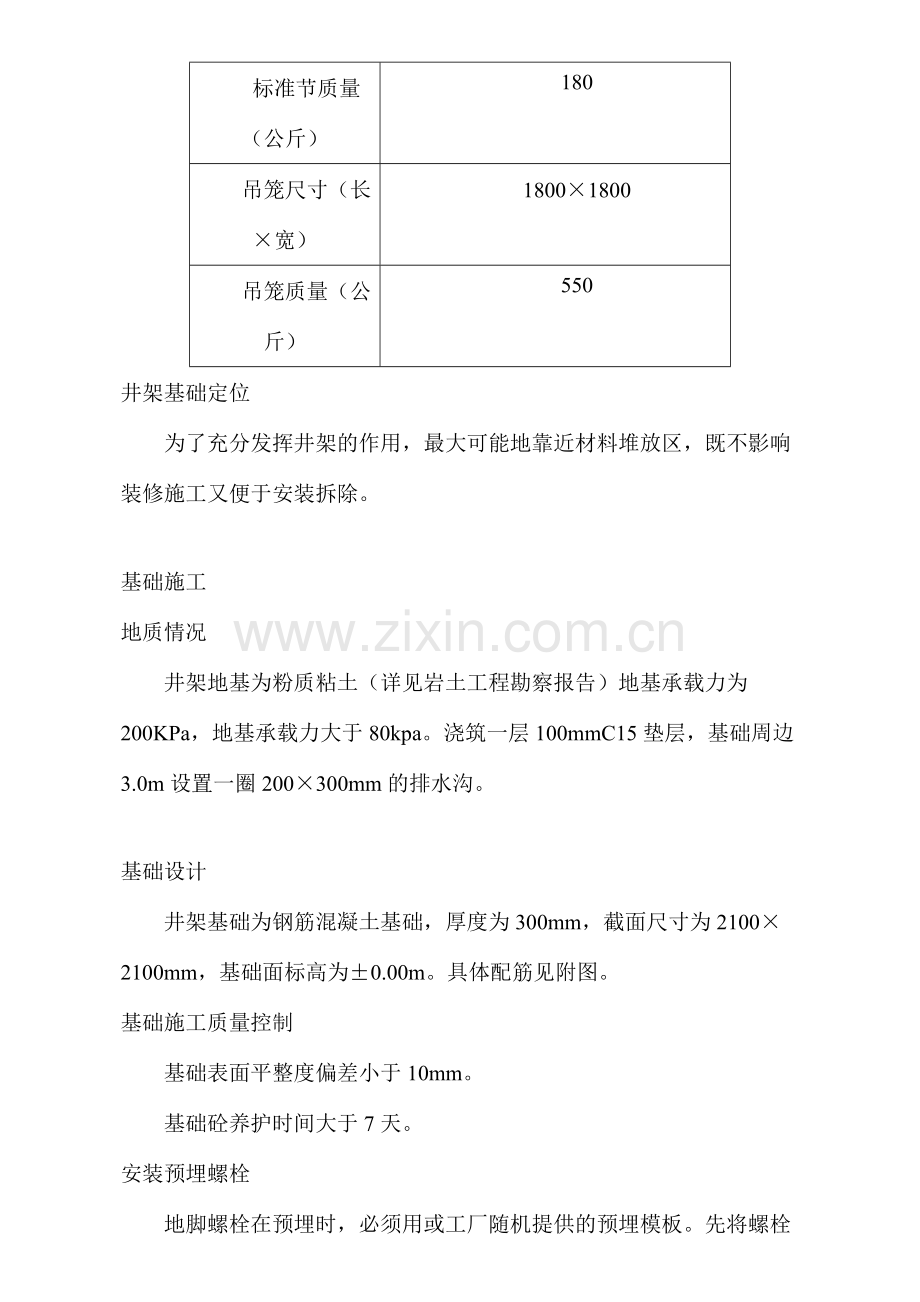

2、质量(公斤)550井架基础定位为了充分发挥井架的作用,最大可能地靠近材料堆放区,既不影响装修施工又便于安装拆除。基础施工地质情况井架地基为粉质粘土(详见岩土工程勘察报告)地基承载力为200KPa,地基承载力大于80kpa。浇筑一层100mmC15垫层,基础周边3.0m设置一圈200300mm的排水沟。基础设计井架基础为钢筋混凝土基础,厚度为300mm,截面尺寸为21002100mm,基础面标高为0.00m。具体配筋见附图。基础施工质量控制 基础表面平整度偏差小于10mm。基础砼养护时间大于7天。安装预埋螺栓地脚螺栓在预埋时,必须用或工厂随机提供的预埋模板。先将螺栓定位框穿好地脚螺栓和螺母,然后

3、吊入基础内,调整定位桩的位置,并用水平仪检查定位框底板上端面,使其平面度不大于1/1000,才可以将地脚螺栓与基础配筋用铁丝固定,严禁焊接。底板和螺栓固定必须牢固可靠,不得因浇筑混凝土而松动。相邻两组地脚螺栓必须用4根长1500mm的25圆钢穿过。检查模板的放置方位,水平度误差及底架的竖直及固定情况无误后方可进行塔机基础混凝土的浇捣。基础混凝土施工混凝土采用C20商品混凝土,浇灌砼时注意保持预埋件的位置,砼浇灌后采用洒水养护,养护时间不小于7天,尽量减小砼内外温度差异,有利于水化的目的,从而防止产生表面裂缝。基础验算1、参数信息升降机型号:SCD100,额定载重量=1000.00kg,架体总高

4、度=26.50m,吊笼重量=1730.00kg,标准节重量=117.00kg,标准节高度=1.51m,标准节节数=18.00节,对重重量=1700.00kg,外笼重量=1480.00kg。混凝土强度等级:C20,基础厚度h=0.40m,基础宽度B=2.50m,基础长度L=2.50m。2、基础尺寸计算基础的厚度H=0.40m,基础的宽度B=2.50m,基础长度L=2.50m。3、塔吊基础承载力计算(考虑动载、自重误差及风载对基础的影响,取系数n=2)依据建筑地基基础设计规范(GB50007-2002)第5.2条承载力计算。计算简图当考虑附着时的基础设计值计算公式 式中 FK升降机作用于基础的竖向

5、力,它包括升降机自重,压重和最大起重荷载Fk = 2额定载重量+吊笼重量+(标准节重量标准节个数)+对重重量+外笼重量/100=21000.00+1730.00+2106.00+1700.00+1480.00/100=160.32kNGK基础自重,GK =1.225.0BLH=75.00kNB基础底面的宽度,取B=2.50mL基础长度L=2.50m经计算得荷载设计值 Pk=(160.32+75.00)/6.25=37.65kPa4、地基基础承载力验算地基基础承载力特征值计算依据建筑地基基础设计规范GB 50007-2002第5.2.3条。 计算公式如下其中 fa修正后的地基承载力特征值385.

6、00(kPa) fak地基承载力特征值,取160.00kPa b基础宽度地基承载力修正系数,取0 d基础埋深地基承载力修正系数,取1.00 基础底面以下土的重度,取18.00kN/m3 m基础底面以上土的重度,取10.00kN/m3 b基础底面宽度,取2.50m d基础埋深度,取2.00m解得:地基承载力设计值fa=385.00kPa当轴心荷载作用时,fa=385.00kPaPk=37.65kPa;满足要求。5、受冲切承载力验算依据混凝土结构设计规范GB 50010-2010 验算公式如下h =1.00 ft =1.10N/mm2 ho =400.00-30=370mm=0.37ms =2.0

7、0 =0.4+1.2/s=1.00pc,m =0N/mm2 um =4800=3200mm=3.20m式中 h截面高度影响系数,取 h=1 ft混凝土轴心抗拉强度设计值,取 ft=1.10kPa pc,m临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值 局部荷载作用面积形状的影响系数 um临界截面的周长s 局部荷载作用面积为矩形时的长边与短边尺寸的比值ho承台的有效高度,取 ho=0.37m Fl实际冲切承载力=(0.71.001.10 + 0.250)1.003200370/1000=911.68kPaFl=Pk=57.18kPa允许冲切力设计值911.68kPaFl=37.65kPa冲切力值,满足要求。目 录1编制依据12工程概况13物料提升机情况14井架基础定位25基础施工25.1地质情况25.2基础设计25.3基础施工质量控制35.4安装预埋螺栓35.5基础混凝土施工36基础验算3
