燃气石油管道工程施工组织方案.doc

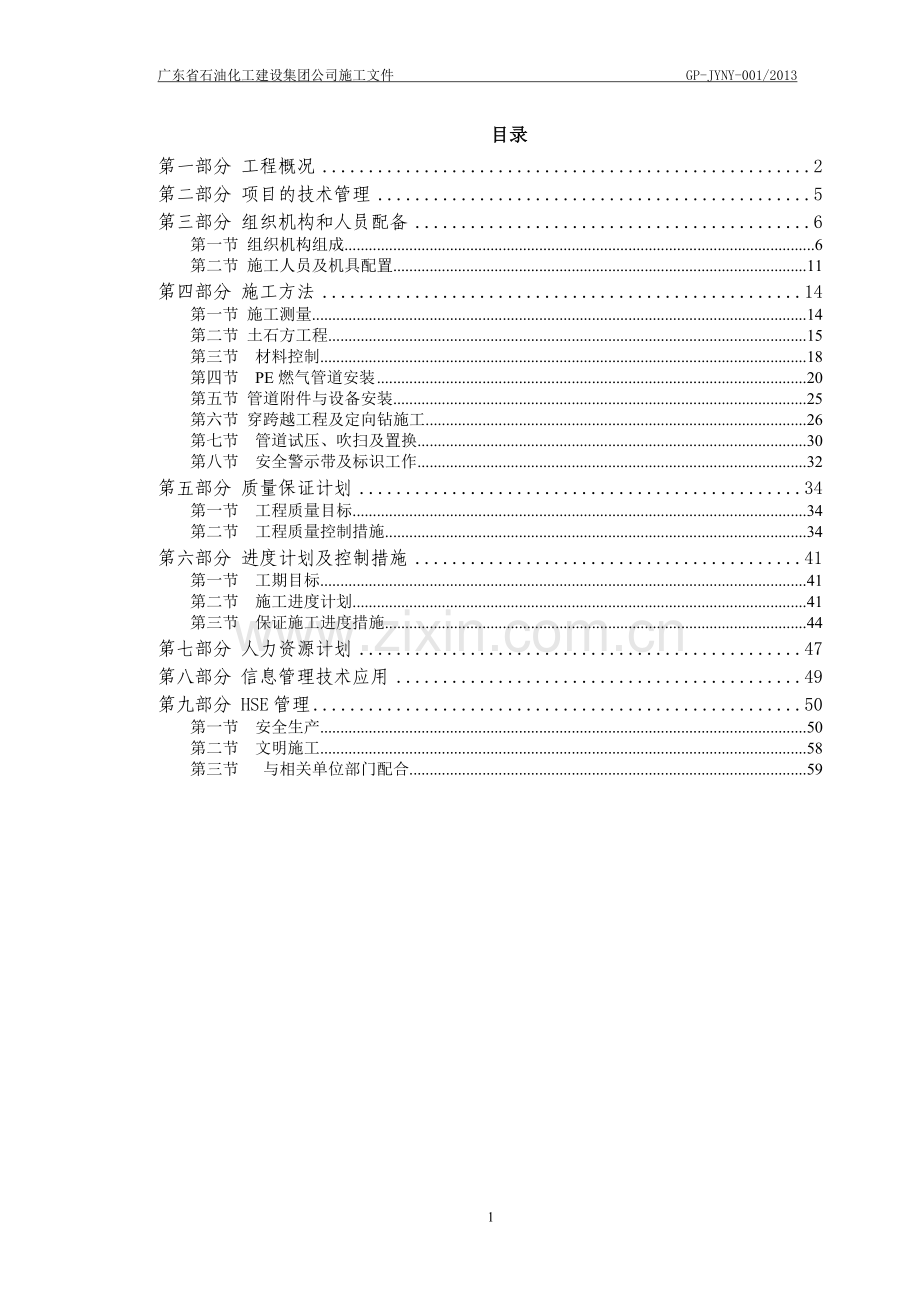

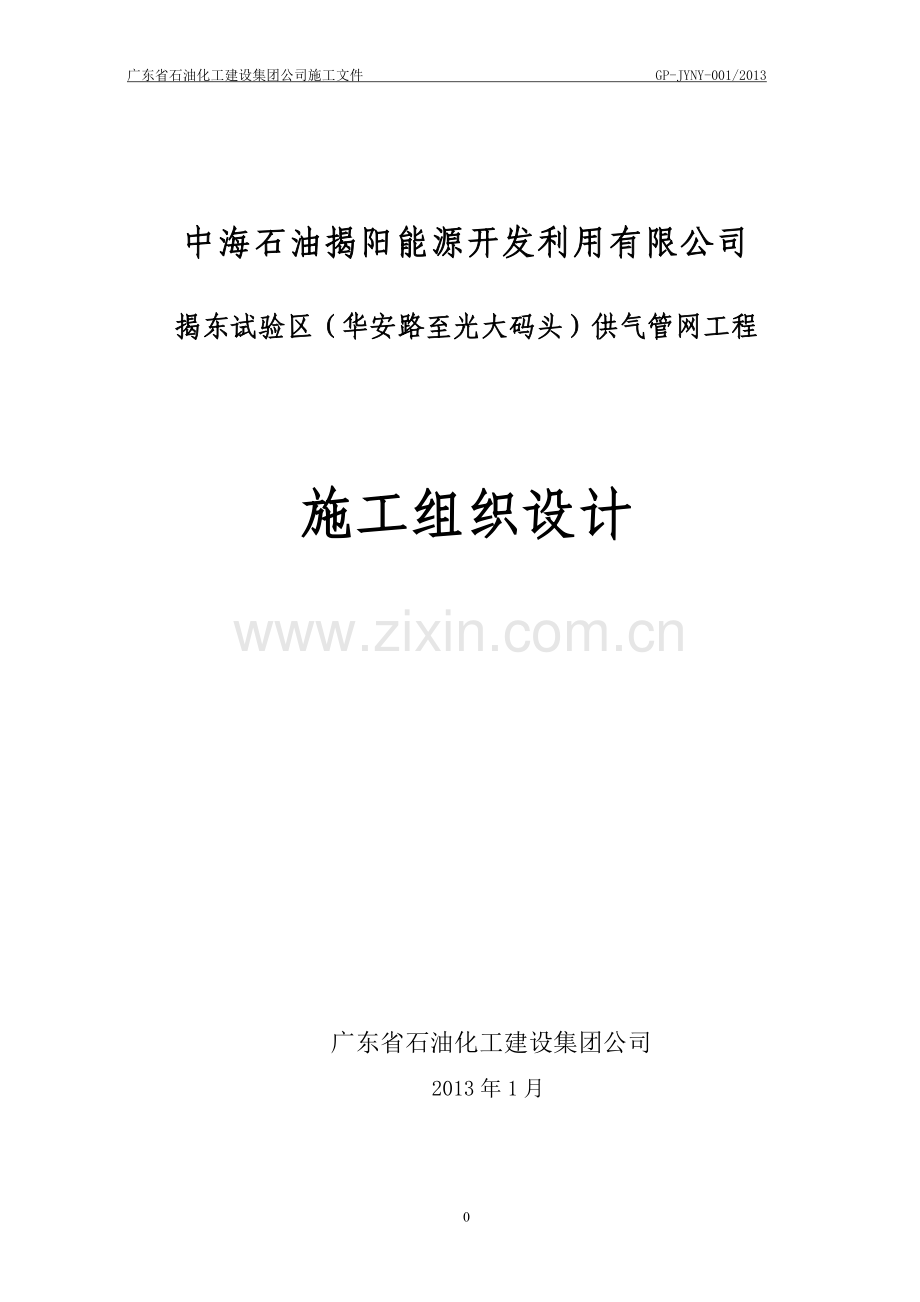

广东省石油化工建设集团公司施工文件 GP-JYNY-001/2013中海石油揭阳能源开发利用有限公司揭东试验区（华安路至光大码头）供气管网工程施工组织设计广东省石油化工建设集团公司2013年1月38目录第一部分 工程概况2第二部分 项目的技术管理5第三部分 组织机构和人员配备6第一节 组织机构组成6第二节 施工人员及机具配置11第四部分 施工方法14第一节 施工测量14第二节 土石方工程15第三节 材料控制18第四节 PE燃气管道安装20第五节 管道附件与设备安装25第六节 穿跨越工程及定向钻施工26第七节 管道试压、吹扫及置换30第八节 安全警示带及标识工作32第五部分 质量保证计划34第一节 工程质量目标34第二节 工程质量控制措施34第六部分 进度计划及控制措施41第一节 工期目标41第二节 施工进度计划41第三节 保证施工进度措施44第七部分 人力资源计划47第八部分 信息管理技术应用49第九部分 HSE管理50第一节 安全生产50第二节 文明施工58第三节 与相关单位部门配合59第一部分 工程概况一、工程概况工程名称：揭东试验区供气管网工程华安路口至光大码头段施工建设单位：中海石油揭阳能源开发利用有限公司。施工工期：建设工期为20个日历日为满足环境保护需要，优化投资环境，提高企业的竞争优势，实现可持续发展战略，应建设单位要求对安路口至光大码头段管线进行扩建，为揭东试验区光大码头供气。揭东试验区供气管网工程区域：揭东试验区内管网（De110PE管）约2km供应揭东试验区内用气企业。主要建设项目包括：中压管道及配套设施。二、工程内容新增管网引自华安路口向南沿在建沿江大道敷设至揭东试验区龙港路，管道干线沿龙港路向西敷设约2公里至国道206.揭东试验区供气管网扩建主要工程内容：线路交桩放线、施工便道、作业带清理、必要的临时性和永久性进出场道路修建、布管、管沟开挖、组装焊接、补口补伤、细土拉运、稳管、下沟回填、检漏和补伤（在管道下沟回填后做地面音频检漏）、线路上的穿跨越、三桩购置及埋设（含设计要求的其它各类标志桩）、安装阴保系统、地貌恢复、环保措施以及标段内管段强度试压和严密性试压、扫线、分段试压等，以及置换、联合试运的配合；标段内线路阀井施工（还包含截断阀的安装、试运、放空立管基础及其安装，其它有关的总图和建（构）筑物、土建、机械等工程，阀井与外部设施的接口连接等）；工程所需的非业主供料的所有材料、设备和消耗品的采购供货等。开展对揭东试验区供气管网工程施工及相关协调、赔付、手续办理等工作，施工的主要内容（不限于）：按施工图纸管线走向放线，相邻其它管线及电缆勘察、管沟开挖、沟槽处理、组装焊接、下沟回填、检漏和补伤、特殊地段采用非开挖方式施工（如水平定向钻）、分段试压、吹扫、置换、原设施和地貌恢复、安全施工措施、环保措施以及标段内管段强度试压和严密性试压、联合试运的配合，工程所需的非业主供料的阀门（包括开关阀门专用工具）、管件、穿越工程所用钢套管、三桩、安全警示带、金属示踪线等所有材料、设备和消耗品的采购供货，业主提供的材料仅为PE管材。主要工程量如下表：编号名称名称型号及规格单位数量备注一聚乙烯管PE100 De110*10米2365二管件90热熔PE弯头 De110个102热熔PE三通等径三通 De110个43热熔PE大小头De200* De110个14PE端盖De110个4三其他1可探测警示带150*0.28米24002里程桩个43警示牌个34标志桩个60四阀门De110个4三、工程重点与难点工程重点:所有穿越施工工程难点:与相关单位协调四、工程质量指标单位工程 优良分部工程 优良工程质量合格率 100%特殊工种（焊工）持证上岗率 100%五、工程HSE指标本工程的安全、保安、环境职业健康安全目标为（1）重大伤亡事故率为零；（2）轻伤年负伤率为零；（3）职业病发生率为零；（4）危险固体废弃物回收处置率100%；（5）三废及噪声达标排放。第二部分 项目的技术管理1.严格遵守合同文件规定的内容和设计要求，实施“精品工程”战略。确定本工程的创优规划并以此来编制施工组织设计。2.在仔细勘察工程实地、认真研究招标文件和有关规定的基础上充分考虑本标段的特点、场地、交通、水文、资源、民情、水电供应、气候等实际情况，为确保工程质量、工期目标的实现，我公司将科学合理地组织施工。3.我公司是通过国际质量认证体系机构认证单位，我公司将严格按照ISO2000国际质量认证体系标准和公司HSE管理标准和项目法施工要求，进行施工管理和质量控制，建立健全质量保证体系，强化安全、质量先进保证措施，使各项工序落到实处，为工程施工的顺利、高效进行创造良好的条件。4.在施工组织机构建立上立足专业化，选最有经验的管理人员和最有技术专长的技术人员组成强有力的施工组织机构，形成施工组织管理的核心层，全面负责工程安全、质量、进度，保证人力、物力、财力的分配等，直接对建设单位和监理工程师负责，对工程负责。5.在机械设备及检测仪器配置方面立足高效的机械化作业及现代化的检测手段，为保证质量、工期提供强有力的设备和检测保证。6.在工期安排上，充分考虑各分项工程单位的施工工期，立足于合理化，仔细分析、精心安排各项工程的施工顺序，避免不合理的安排造成的施工干扰及窝工现象。7.在施工方案的制定、施工工艺的选择、施工技术的实施方面立足规范化及标准化，优先选用科学、先进的施工方法，确保工程质量，确保工程工期。8.在安全保证措施方面，立足全面性、可靠性及可操作性，建立安全岗位责任制，确保工程顺利进行。9.我们的目标是通过精心组织、精心施工，向业主交一项质量优良、用户满意的工程。10.在创建优质工程的同时，树立良好的企业形象，把自身的经济效益与社会效益结合起来，真正做到“干一项工程、树一座丰碑、拓一方市场、交一方朋友”。第三部分 组织机构和人员配备第一节 组织机构组成一、项目管理组织结构1. 公司领导将全力支持该项目的施工管理，由 “市政燃气工程项目部”（以下简称项目部）负责施工安装。主要包括施工现场人、材、机等资源的协调与现场安全、质量、进度的监督管理，确保该项目的顺利实施；2. 项目的安全竣工是我们的首要考虑，分公司将派遣具有施工管理经验的工程技术人员参与本工程项目的施工管理，主要人员不再兼职其它项目工程的施工管理；3. 施工中将采用先进可靠的施工方法和管理手段。4. 施工所需的劳动力和机具由公司在全公司范围内统一调配，确保工程项目按期完成。按照我公司的规定和本项目施工具体情况，项目部组织机构体系如下图所示：项目管理组织结构图：项目经理 傅奕周现场负责人 吴伟丰 资料员 冼大廷材料员 吴松泉质检员 江锐强安全员 吴永亮管道工程师 何伟标工艺工程师 陈岳文二、项目部管理人员配置按照项目机构设置，结合本工程的特点，我们计划配置以下主要管理人员 序号职 务姓 名性别年 龄职 称学 历联系电话1项目经理傅奕周男43一级建造师大专 133800511632现场负责人吴伟丰男37工程师本科138023277123工艺工程师陈岳文男46工程师本科139027697794管道工程师何伟标男37工程师本科134222091285安全主任吴永亮男39 安全主任大专133162212936质检员江锐强男45技师中专134275713787材料员吴松泉男55高中139270390368资料员冼大廷男35助理工程师本科13826425372三、项目经理及管件人员简历项目经理简历表姓 名傅奕周拟任职务项目经理 出生年月1969.04性 别男专 业热能动力学 历大专专业职称高级工程师工作年数19年本人参加过的同类工程及相应职务项目名称建设单位工程造价(万元)设计起止日 期任职务完成效果5万吨/年聚苯乙烯装置及全厂罐区土建工程广州乙烯工程建设指挥部85461995年5月-1996年10月技术员良好A厂及研发大楼水电安装工程旭丽电子（广州）有限公司13902001年10月至2002年10月工艺管道技术员良好广州地铁二号线越秀公园站、北部冷站机电安装工程广州市地下铁道总公司18712002年2月-2013年3月技术负责人良好中海壳牌石化项目中间体及产品罐区CPC项目中海壳牌石油化工有限公司11417 2003年2月-2005年3月项目副经理良好南沙开发区霍英东基金会东部燃气建设工程、混气站工程 广州发展基建投资有限公司、广州市煤气公司 404 2004年7月-12月项目副经理良好惠州数码工业园LNG气化站建筑及安装工程惠州市城市燃气发展有限公司5732006年4月-11月项目经理良好新厂机电安装工程富兰科林（广州）胶粘剂有限公司1245.7 2007年8月至2008年3月 项目经理良好江西省天然气管网一期工程瑞昌九江景德镇段线路及场站施工项目（第6标段）胜利油田胜利工程设计咨询有限责任公司江西九江景德镇输气管道EPC项目部2442.65 2009年3月-2010年8月项目经理良好注：1.项目经理要附项目经理资质证书和职称证书复印件，关键人员要附职称证书复印件；2.关键人员是指项目技术负责人、本合同项主要负责人以及主要专业负责人。 四、项目经理部、部（室）和施工队职责1.项目经理项目经理是在总经理的领导下，在项目范围内对施工项目的进度、质量、安全、成本、环境管理等全面负责。2.施工经理协助项目经理负责项目施工管理工作，具体负责公司质量管理体系在施工项目范围内的落实和运行过程中的协调工作。3.项目技术负责人协助项目经理负责项目施工技术管理工作。4.综合管理部（办公室、行政、人事劳资）a.办公室管理主要职责：在项目经理的领导下，建立项目行政管理的各项规章制度，负责职工生活管理，负责生活区的管理、保卫，负责职工医疗卫生和防疫的管理及其它内部事务。b.人事劳资管理主要职责：负责劳动定额和劳动工资的管理，项目经济责任制的制定和实施。c.计划经营管理职责： 施工合同的管理，监督合同的执行和处理合同纠纷，编制项目的年度、季度及月经营计划，并监督检查计划的实施。根据业主和公司的要求，负责项目的统计，按时向有关部门报送有关报表。d.财务管理的主要职责：制订各项财务管理办法并实施管理。掌握和分析项目费用情况，提供给项目经理部做为决策依据。负责项目成本核算。负责财务档案的整理、归档。以及其它日常财务工作。5.工程部在施工经理及项目技术负责人的领导下，负责项目的工程技术管理和施工组织工作，对施工进度、质量、成本、安全、服务进行具体管理和控制。6.质量安全部（包括质量控制、安全、试验室和计量站管理）在项目施工经理的领导下，负责项目质量管理、安全管理、试验和计量。制定项目施工质量管理办法，监督、检查施工质量，确保质量目标的实现。制定项目安全管理的各项规章制度。完成施工中的理化检验工作，并签发相应报告。负责项目所建的计量标准的管理，保证其有效状态。7.设备材料部在项目施工经理的领导下，负责项目材料计划和自行采购计划。根据机具、材料动员计划，组织项目所需的机具、材料进场。8.施工队遵照项目部制定的工作程序和管理办法，完成项目部分配的各项施工任务。第二节 施工人员及机具配置一、管理人员配置本工程设项目经理部，设置项目经理1名，项目技术负责人1名,技术人员2人,安全主任1人，质检员1人，设备材料人员1人，资料综合管理员1人。二、劳动力配置施工主要劳动力进场计划工种名称总人数放线、沟槽开挖管子进场组对、热熔焊防腐下管、回填分段、试压三桩埋设定向钻联头吹扫、试压项目管理部81425555555PE组焊105555555555管工3333333333辅助工22222222后勤111111111设备工22111222221起重工1111111普工156121515151515151515司机22111121221测量工11111111111 三、机具配置施工机具配置如下表所示:序号机具名称型号规格单位数量备注1汽车吊QU8 25T台1挖土机CAT330B台13客货两用车1.5T辆14工程指挥车台15振动夯ZW-15台16PE电熔机台17塑料热熔对接焊机PBF200A台18全站仪SET2110台19水准仪NA20台210发电机50KW台211潜水泵GQ-40台212试压泵台113空压机5m3/min台13MPa14螺旋千斤顶5T台215手动葫芦3T个216砂轮机100台217线盘50米个218酒精喷灯个2第四部分 施工方法本管线工程施工及验收主要按照城镇燃气输配工程施工及验收规范（CJJ33-2005）、聚乙烯燃气管道技术规程（CJJ63-2008）和工业金属管道工程施工规范（GB50235-2010）执行；管道防腐施工按照埋地钢质管道聚乙烯防腐层技术标准（SY/T4013-2002）执行。施工时，应严格按照设计施工图及有关施工规程进行，发现问题及时提出，并与设计人员联系，共同研究处理，不得擅自更改。第一节 施工测量施工测量程序如图所示：施工复测定 测定 桩放 线接 桩测量放线前，应熟悉施工图纸，对整条管线的走向、坡度等有个总体认识，明确设计意图。仔细核算图纸各相交点、曲线起、终点，主要特征点坐标，保证其桩号一致，并计算施工测量有关定位数据。对勘测院提供的定位资料进行复算，结合现场情况沿管线两侧布设加密导线网，分别按三级导线和三等水准测量的技术要求进行加密。导线全长相对闭合差不大于1/6000；测角误差不大于12；方位角闭合差不大于24n1/2 ； 水准测量M=3mm，MW =6mm。按设计要求，用极坐标法、偏角测设法、切线支距法定出管线主要控制桩（如管线起点、讫点、交点、转点，曲线起、讫点等），并绘制管线纵剖面图，定出土方开挖边线及深度。沟槽土方开挖按照管线纵剖面图提供的边线和深度开挖在待开挖至离槽底设计标高100150mm时，定出管道中心桩、高程桩，以控制槽底宽度和高程。待沟槽开挖至设计标高后，再进行复测，定出中心桩和高程桩，以作管道安装与稳管之用。保证埋地管道测量数据与实际安装相一致。实测管道中心各特征坐标和管顶标高，整理为资料，根据该资料绘制管道竣工图。第二节 土石方工程一、沟槽开挖 1、沟槽的开挖尽量采用人工开挖。施工前应与各方了解其它已安装的各管线和线路的位置，避免损伤已安装好的各种管道。沟槽的边坡、沟槽的工作面严格按照设计和规范要求。管沟深度根据不同的管道外径进行开挖，要求管面埋深不小于1.0m，管沟底须回填河沙或石宵，厚度为150mm。管沟开挖时尽量不扰动槽底的土壤层，管道接口处挖1.5m0.8m0.5m(长宽深)的焊接防腐工作坑。沟槽挖至基底标高后应会同业主代表、监理人员检查基底土质是否符合设计要求，并作出隐蔽记录。2、当管线穿越鱼塘和小型河道时，采用围堰后开挖方式，同时做好防护措施，如图所示： 鱼塘 鱼鱼塘 堤 水沟 公路3、石方开挖 次坚石可采用挖掘机震动开挖，坚石采用爆破机进行开开挖。4、沟槽开挖技术要求：（1）、沟槽开挖可采用机械开挖或人工开挖，在复杂地段，当无法机械开挖时，必须采用人工开挖；（2）、沟槽开挖应保证槽壁不坍塌，应视现场实际环境适当放坡或加支撑等；（3）、沟槽的挖土，应堆放在沟的一侧，下管一侧的沟边，最后不堆土或少堆土，堆土前还应对消防栓、雨水口等设施进行保护；（4）靠房屋墙壁处堆土时，推土高度不得超过房屋檐高的三分之一，同时不得超过1.5米，结构强度较差的墙体，不得靠墙堆土；（5）沟槽开挖前，施工单位应向有关部门了解地下隐蔽障碍物的情况，认真分析，做好预防措施等工作，开挖前宜先在局部人工开挖，探测地下其他管道、电缆等的存在和走向；（6）管道下沟前，应人工清沟至设计高程；（7）在地下水位较高，土层含水量较大或湿陷性黄土地进行沟槽开挖，应准备足够的排水设备，及时排除沟内给水，不得长时间浸泡在水中；二、管基处理 （1）燃气管道应平稳的敷设在平整、均匀、坚固的管基上；（2）管基若有坚硬的物体，必须清除，严禁有砖头、石块等坚硬物体存在；（3）若管基超挖，则应进行处理，使用原土、石灰石、天然砂回填并夯实。夯实后的密度不应低于原地基天然土的密实度，至少为95%；（4）软弱土层地段的管基必须进行处理，处理后的承重能力应与附近非软弱地段的天然土管基相同；（5）腐蚀性管基土壤应进行处理，可用石灰中和酸性土壤；（6）燃气管道与其他原有管道交叉时，原则上应从其下方敷设。三、沟槽回填沟槽回填前，必须进行管顶标高测量，资料应准备齐全；管道在沟内不得有悬空现象，应清除沟内积水；管道防腐层发现碰伤擦破处应立即修补并按照设计和规范的要求用电火花测漏仪进行检测。确定没有问题后需请业主代表、监理代表对沟槽进行检验,合格后方可进行回填；并要及时填写工序交接单。沟槽的回填，应严格按照设计和规范的要求先用细土填至管顶以上0.3米后方可用土回填并分层夯实。根据设计要求随高压管道走向距管顶500mm处埋设警示带。聚乙烯燃气管道距管顶上部300mm处应埋设踪迹警示带，并在管道两边对称埋设示踪线。沟槽各部位密实度（K）应符合下列要求：1.胸腔填土（）95%；2.管顶以上0.4米范围内（）85%3.管顶以上0.5米至地面（）95%（城区）， 90%（耕地）。0.米管沟回填断面图四、沟槽雨季施工及排水技术措施1、在雨季施工，应特别注意管沟边坡的滑坡与塌方，经常观察，具有一定预见性。对有滑坡趋势的土体，应采取有效措施，及时处理，以确保施工安全，防止滑坡、塌方等致使下沟后管子移位等严重质量问题。对已滑坡、塌方的土体，应尽快处理，防止塌方后沟槽积水，浸泡坡脚，导致更大面积塌方，沟槽浸泡后，形成淤泥，严重影响沟底质量，在雨季产生滑坡与塌方。2、沟槽开挖后排水措施本管道安装施工在一般地质条件下，地下水丰富，故主要考虑降雨排水，部分居民生活污水的排放，在本段考虑采用明沟与污水泵相结合排水措施。a.施工排水系统排出的水应输送至抽水影响半径范围以外，以不影响交通及其他构筑物为原则。b.在施工过程中不得间断排水，只要沟槽内有积水，必须尽快将积水排除，防止沟槽底被水浸泡。槽底被水浸泡的淤泥应彻底清除，设计管底标高以下部分根据设计要求采用粘土或砂石换填。c.应对排水系统经常检查和维护。施工排水终止抽水后，排水井及拔出井点管所留下的孔洞，应立即用砂石等材料填实，地下水静水位以上部可采用粘土填实。第三节 材料控制一、材料采购范围本工程除业主指定的由业主提供的材料外，其他工程所需要的所有设备、材料均由施工单位自行采购。业主采办范围为PE管材；施工单位采购的材料为除PE管材以外的所有施工所需材料，包括阀门、管件、穿越工程或特殊地段所用钢套管、三桩、安全警示带、示踪线等材料；施工单位选择的PE阀门、管件供应商必须与业主方选择的PE管材供货商一致。PE管为聚乙烯管，材质为SDR=11，连接方式采用热熔或电熔，所有PE管材均由业主提供。二、材料验收及存放（1）、所有管子、弯头、法兰等必须有制造厂的材质证明书。（2）、本工程阀门的型号、规格、材质需严格遵循设计文件要求，并满足燃气用埋地聚乙烯（PE）管道系统第3部分：阀门GB15558.3-2008的国家标准。（3）、本工程管件的型号、规格、材质需严格遵循设计文件要求，并满足燃气用埋地聚乙烯（PE）管道系统第2部分：管件GB15558.2-2005的国家标准。（4）、安全警示带采用黄色聚乙烯等不易分解的材料制成，警示带上需印有明显、牢固的警示语。（5）、金属示踪线应采用BVF-4.0铜芯导线。（6）、管道预制前，用进行排管，所有管道底面必须用木枋或其它软质材料铺垫，严禁直接把管道平铺于路面上。（7）、聚乙烯管道材料全部采用SDR11系列,接收管材、管件时必须进行验收，只有验收合格的产品才能进场使用。（8）、管材、管件应存放在通风良好、温度不超过40的库房或简易棚内。（9）、管材、管件在户外堆放时，应有遮盖物，防止阳光爆晒。（10）、管材应水平堆放在平整的支撑物或在地面上，堆放高度不宜超过1.5m。堆放管材、管件应平放在地面上，并应采用软质材料支撑，离地面的距离不应小于30mm，支撑物必须牢固，直管道等长物件应作连续支撑。（11）、管材的两端必须设置临时管封，有需要时，还须使用帆布进行加封。（12）、堆放时应将不同直径的和不同壁厚的管材分别堆放，受条件限制不能实现时，应将大直径和较大壁厚和管材放在底部，并做好标志。（13）、堆放在露天时，上方应用不易吸热，具有良好防水性能的帆布进行遮盖或其他遮盖物代替，不得暴晒或雨淋。（14）、不得与油类、酸、碱、盐等其他化学物质接触。（15）、管材的捆扎应用非金属绳，禁止使用金属类绳。三、材料运输（1）、车辆运输管材时，应放置在平底车上；（2）、直管全长应没有支撑，盘管应叠放整齐；（3）、直管和盘管均应捆扎、固定，避免相互碰撞；（4）、堆放处不得有可能损坏管材的尖凸物；（5）、不得与油类、酸、碱、盐等其他化学物质同车运输；（6）、运输过程中，应有遮盖物，避免暴晒和雨林。四、管材的搬运（1）、管材搬运时，必须使用非金属绳吊装；（2）、应小心轻放，排列整齐，不得抛摔；（3）、管材搬运过程、严禁沿地拖曳；（4）、寒冷天气搬运管材、管件，严禁剧烈撞击。第四节 PE燃气管道安装一、聚乙烯燃气管道安装与连接1. 聚乙烯管道安装在沟槽验槽合格后，即可进行管道的安装工作。管材搬运时，必须用坭龙绳吊装；下管时，应防止划伤、扭曲或过大的拉伸和弯曲。聚乙烯燃气管道应按设计要求进行蜿蜒敷设。有如下技术要求：1.1管道连接前应对管材、管件按设计要求进行核对，并应在施工现场进行外观检查，符合要求方准使用。1.2聚乙烯燃气管道连接应采用热熔或电熔连接，不得采用螺纹连接和粘接，聚乙烯管道与金属管道连接，须采用钢塑过渡接头连接。1.3聚乙烯燃气管道连接时，不得使用明火加热。1.4聚乙烯燃气管道连接的操作工人上岗前，应经过专门培训，经考试和技术评定合格后，方可持证上岗操作。1.5聚乙烯燃气管道连接时，管端应洁净。每次收工时，管口应临时封堵。DN90时，采用热熔连接，DN90时，采用电熔连接。不得采用螺纹连接和粘接。1.6管道连接结束，应进行接头外观质量检查，不合格者必须返工，返工后重新进行接头外观质量检查。1.7热熔对接连接前，两管段应各伸出夹具一定自由长度，并应校直两对应的连接件，使其在同一轴线上，错边不应大于壁厚的10%，且不大于1mm。1.8热熔连接时待连接的端面应用对接连接工具加热。加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。1.9电熔连接机具与电熔管件应正确使用，连接时，通电加热的电压和加热时间应符合电熔连接机具和电熔管件生产厂的规定。1.10电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力。1.11电熔连接承插管材的连接端应割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，并应标出插入深度，刮除其表皮。1.12电熔承插连接前，应校直两对应的待连接件，使其在同一轴线上。1.13管道应在沟底标高和管基质量检查合格后，方准敷设。1.14聚乙烯燃气管道埋设的遇一般障碍实最小管顶覆土厚度应符合下列规定的标准。（1）埋设在车行道下时，不得小于0.9m；（2）埋设在非车行道下时，不得小于0.6m；（3）埋设在水田下时，不得小于0.8m；1.15聚乙烯燃气管道敷设时，应随管走向埋设金属示踪线，距管顶不小于300mm处应埋设警示带，警示带上应标出醒目的提示字样。1.16管道下管时，应防止划伤，扭曲或过大的拉伸和弯曲。1.17管道由其它管线或沟槽下穿过时，必须加钢质套管，并保证穿越段周围建筑物、构筑物不发生沉陷、位移和破坏。1.18当燃气管道横穿马路，从其它管线的沟槽中或沟槽下、或管涵等穿过，以及顶管时，应加套管。2.钢塑过渡接头连接当塑料管与钢管连接时应采用钢塑过渡接头连接，连接时应符合下列要求：a连钢塑过渡接头钢管端与聚乙烯管道连接应符合热熔对接连接的要求。b钢塑过渡接头钢管端与钢管接应符合相应钢管焊接、法兰连接或机械连接的要求。c钢塑过渡接头钢管端与钢管焊接时，应采取降温措施。2.临时设施水源、动力准备（1）施工用电自备发电机组供给。（2）施工用水与自来水公司洽谈或到周边河流抽水。3、PE管道焊接接头质量检验3.1翻边对称性和接头对正性检验: 热熔焊接完成后，应对焊接接头进行100%外观检验及10%的翻边对称性和接头对正性检验。翻边对称性检验：接头应具有沿管材整个圆周平滑对称的翻边，翻边最低处的深度（A）不应低于管材表面,如下图2所示。接头对正性检验：焊缝两侧紧邻翻边的外圆周的任何一处错边量（V）不应超过管材壁厚的10%（2.8mm）, 如下图3所示。3.2接头翻边切除检验: 热熔焊接完成后，应对焊接接头进行不小于10%的翻边切除检验。热熔焊接完成，经对翻边对称性和接头对正性检验合格后，还应用专用削刀在不损伤管材和接头的怀况下，切除外部的翻边。翻边应是实心圆滑的，根部较宽。翻边下侧不应有杂质、小孔、扭曲和损坏。翻边切落后每隔50 mm进行1800的背弯试验，不应有开裂、裂缝，接缝不得露出熔合线，如下图4所示：当抽样检验的焊缝全部合格，则此次该焊工所焊的焊缝认为合部合格。若出现与检验要求不符的情况，则认为该焊缝不合格，开按下列要求加倍抽查检验：每出现一道不合格焊缝，则应加倍抽检该焊工所焊的同一批焊缝。如果第二次抽检仍出现不合格焊缝，则应对该焊工所焊的同批全部焊缝进行检验。二、特殊地段管道施工：山区地段：对于山区地段，在扫线后根据山区的不同地质环境,因地制宜采取不同的工程施工保护措施。果园与林地地段：应根据业主与所有者达成的协议，在尽量不破坏果树等的情况下，分段开挖与敷设，为恢复以后种植，应采取生熟土的分层堆放；并做好警示带与标志牌。穿越铁路和高速公路的燃气管道应采用钢管，其外应加套管，套管的设置应符合下列要求：套管宜采用钢管。混凝土套管内径可按下列规定确定：燃气管管径DE 600时，套管内径不小于900 mm；燃气管上装设防护装置与抗浮装置时，套管内径为D+400 mm。套管两端与燃气管的间隙应采用柔性的防腐、防水材料密封，其一端应装设检漏管。套管端部距路堤坡脚距离不应小于1.0 m。燃气管道宜垂直穿越铁路和高速公路。穿越鱼塘与河流的管道，在采用开挖方式施工布管后，用稳定块将管道固定内沟槽内。穿越鱼塘与河流的管道采用钢管（20#）。燃气管道至规划河底的埋设深度，应根据水流冲刷条件确定，对不通航河流不应小于0.5 m。稳管措施应根据计算确定。在埋没燃气管道位置的河流两岸上、下游应设立标志。燃气管道对接安装引起的误差不得超过3，否则应设置弯管，次高压燃气管道的弯管需考虑盲板力。根据线路勘踏情况，在洪住村内的部分厂房与民宅靠路边太近，在满足距离建筑物1.2M的情况下，尽量靠路边，在线路开挖时时刻注意地下基础，保持基础的稳定。第五节 管道附件与设备安装1、安装前应将管道附件及设备的内部清理干净，不得存有杂物；2、阀门在安装前应逐个进行强度和严密性试验，合格后才能安装，并应做好试验记录；阀门试验方法：所有阀门安装前必须进行壳体压力试验和密封试验；阀门的强度试验压力为阀门20时最大允许工作压力的1.5倍，试验时间为5min，壳体和填料无渗漏为合格，密封试验压力为阀门20时最大允许工作压力的1.1倍，阀瓣密封面不渗漏为合格，试验介质为水.阀门在安装前，应按设计核对其型号，并应按燃气流向确定其安装方向。阀门应在管道吹扫完毕后进行安装。与管道连接时应在关闭的状态下进行。3、管道附件、设备应抬入或者吊入安装处，不得采用抛、扔、滚的方式；4、阀门等设施严禁参与管道的吹扫；5、管道附件、设备安装完成后，应与管线一起进行严密性试验；6、阀门在安装前应根据设计图纸和产品说明书核对阀门的型号、规格，检查阀门的外观质量和合格证，检查填料及其压盖螺栓是否有足够的调节余量；7、阀门必须检查阀芯的开启度和灵活度，并根据需要对阀体进行清洗、上油；8、阀门在搬运及安装时，吊装绳索应栓在阀体上，严禁栓在手轮、阀杆、放散阀或转动机构上，以免损坏；9、没处安装宜一次完成，安装时不得有再次污染已吹扫完毕管道的操作。第六节 穿跨越工程及定向钻施工一、施工准备：1、技术准备：(1) 积极组织协调交接桩工作和复核布点、护点工作。(2)详细勘察沿线实际情况，对沿线现场进行认真了解和摸底，对全线进行物探，做到心中有数。 (3)施工前技术人员必须进行施工图会审，并有施工图会审记录，施工图纸及设计文件没有经过会审的不得进行施工。(4)施工方案的编制和审批。(5)施工场地的选择和平整,对钻机的布置位置进行论证,选择合理的平面布置。2、物资准备：(1)根据施工进度计划提前作好各种材料、设备、机具进出场计划,并及时同甲方、设计及有关方面取得联系，明确各种材料、设备的供货渠道和特殊要求，及时签订购货合同，确保材料、设备的到货时间。(2)管道定向穿越工程施工前，项目质量检验责任人员应会同公司质量检验责任工程师负责组织对用于管道定向穿越工程施工的物资的材质、牌号及规格组织查验和确认，必要时应核对质量证明文件。3、临时设施准备：(1)临时用电准备：本工程施工时用电量不大，可在工地附近就近协商解决照明电源，施工动力电源拟自带发电机解决，确保工程正常进行(2)临时用水准备：由于本工程用水主要为水平定向钻穿越时的用水，故拟就近取水。生活用水在临时用房驻地就地联系解决。二、施工工序及技术措施1、施工工序概述施工准备 测量放线 整修进场便道 三通一平 施工现场布置 设备进场 设备调试 试钻 钻导向孔 分级预扩孔 管道回拖铺设 设备撤场 恢复地貌 竣工验收。2、主要施工技术措施 (1)测量放线：根据施工图要求的入土点、出土点坐标放出钻机安装位置线，入土点、出土点位置放线时左右偏差不超过20cm，沿管轴线方向误差不超过40cm,并做出明显标记。从出土点到回拖管线路必须保持直线。(2)河底深度测量采用皮划艇经实地测量，每10米设一个测量点，导向孔施工之前，必须对河塘深度进行复测，认无误后方可开钻。 3、设备进场(1)检查检修钻杆钻具。(2)设备进场前需整理施工场地，确保钻机安全出入以及其它设备有安装场地。4、钻机的安装和调试(1)入土点下挖一深度-1.4米, 长x宽为2x2m的工作坑。(2)钻机必须安装在入土点与出土点的连线上，左右误差不超过规定值。钻机安装后，应进行试运转。5、导向孔的钻进(1)钻机的出入土点角度根扰设计图纸的要求进行。(2)导向孔根据设计曲线钻进，铺设de300,和de200钢管，弯曲半径为300米。施工过程中谨慎处理控向数据，并适当控制钻进速度，保证导向孔光滑。6、管线回拖本工程采用DN200扩孔器分别进行二次预扩孔，最终扩孔直径保证1.5倍的铺管直径。扩孔完成后根据扭矩及回拖力的大小，再使用DN300扩孔头进行1-2次清孔，确保管线铺设通道通畅，最后连接待铺燃气管线、分动器及相关钻具进行管线回拖。
