泽科外墙保温施工方案11.doc

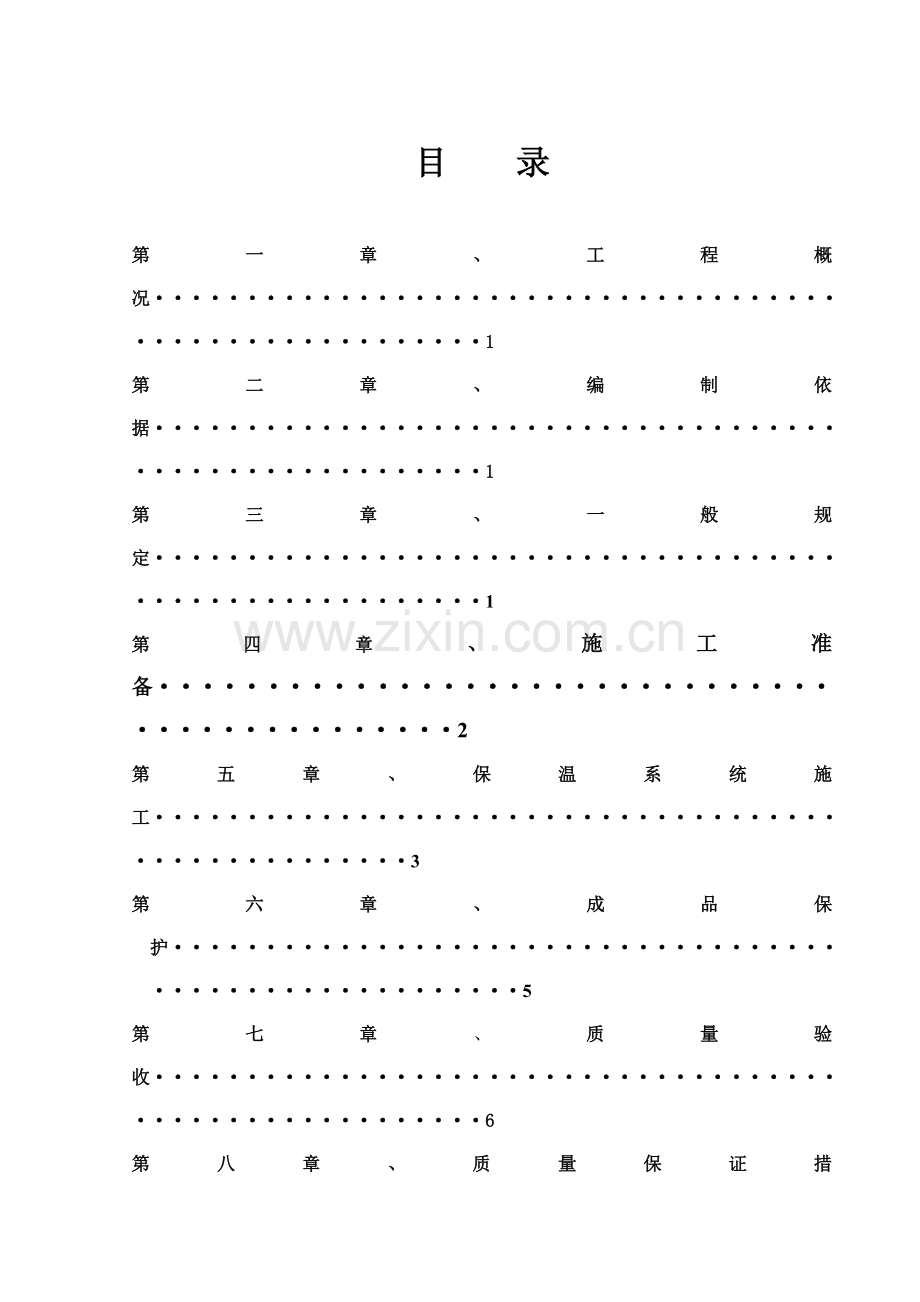

目 录

第一章、工程概况························································1
第二章、编制依据························································1
第三章、一般规定························································1
第四章、施工准备··············································2
第五章、保温系统施工····················································3
第六章、成品保护························································5
第七章、质量验收························································6
第八章、质量保证措施····················································8
第九章、安全保证措施····················································9

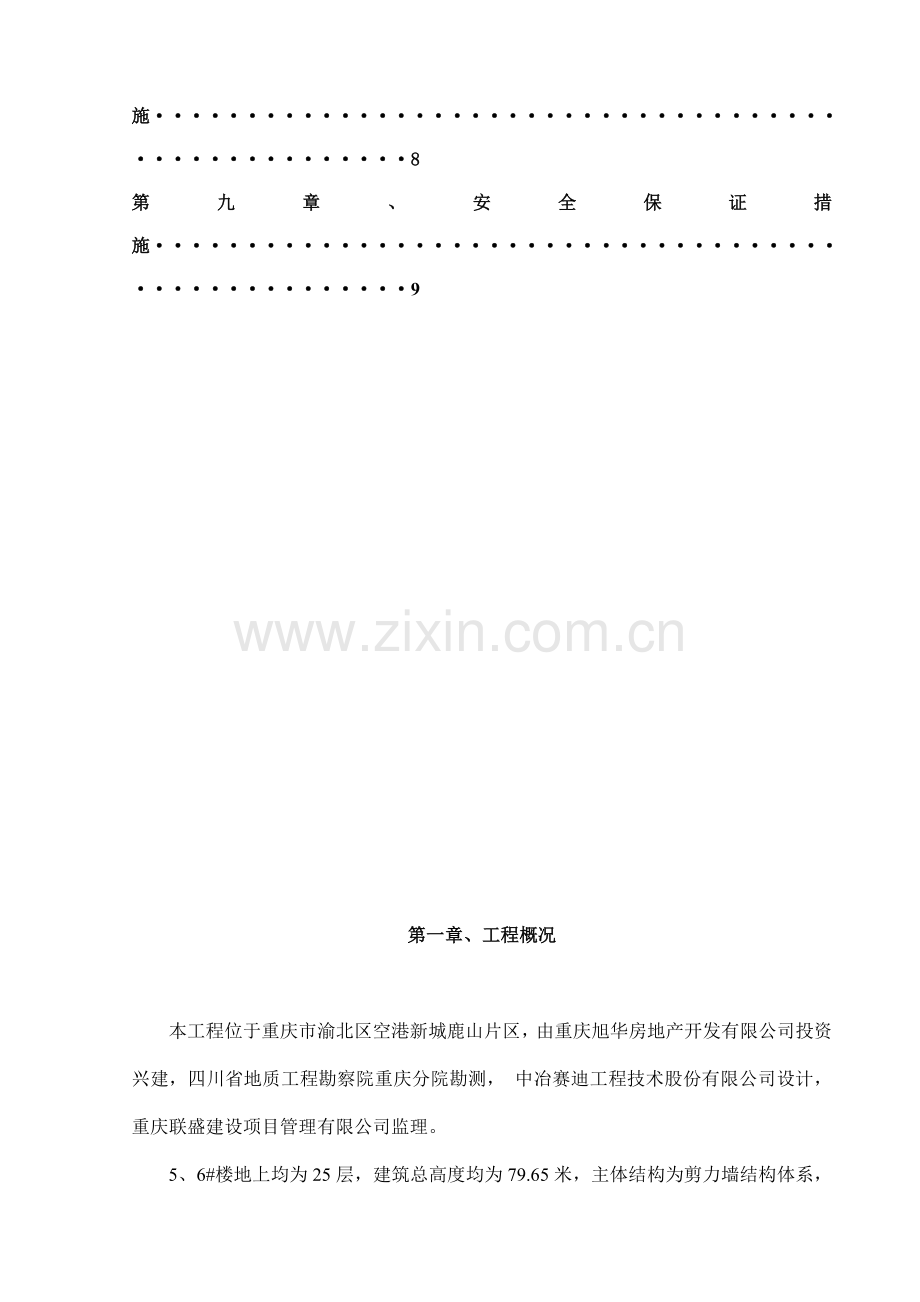

第一章、工程概况

本工程位于重庆市渝北区空港新城鹿山片区，由重庆旭华房地产开发有限公司投资兴建，四川省地质工程勘察院重庆分院勘测， 中冶赛迪工程技术股份有限公司设计，重庆联盛建设项目管理有限公司监理。
5、6#楼地上均为25层，建筑总高度均为79.65米，主体结构为剪力墙结构体系，建筑结构安全等级为二级，抗震设防烈度为6度，抗震等级为三级；A段商业为地上2层，建筑高度为11.90米，为钢筋砼框架结构体系，建筑结构安全等级为二级，抗震设防烈度为6度，抗震等级为四级；基础形式均为人工挖孔桩基础，结构设计合理使用年限50年。
本工程外墙保温采用无机保温砂浆外墙外保温系统。

第二章、编制依据

工程建筑设计图纸、说明及节能设计专篇
GB50411-2007《建筑节能工程施工质量验收规范》
GB50300-2001《建筑工程施工质量验收统一标准》
JGJ144-2004 《外墙外保温工程技术规程》

第三章、一般规定

1、本系统施工前，相关管理人员应熟悉图纸，了解设计要求，根据不同建筑和基层墙体制定针对性施工方案。
2、施工现场应通电、通水，有符合材料堆放要求的场地。
3、首次进行操作的工人应经过供应商的技术和安全培训，达到要求后才能上岗。
4、本系统施工期间以及完工后24h内，基层及施工环境温度不应低于5℃，风力不大于5级，当必须在低于5℃气温下施工时，应采取保证工程质量的有效措施。
5、外保温夏季施工时，宜采取措施避免阳光暴晒，雨天不得施工，当雨季必须施工时应采取有效防雨措施，防止雨水冲刷墙面和屋面。
6、界面浆料、保温砂浆、护面浆料应随配随用，配制后应在4h内用完，余料不得重新拌制后再用。

第四章、施工准备

1、本系统施工应在墙体结构、填充墙和外门窗洞口施工质量验收合格后进行。
2、施工机具有砂浆搅拌机、砼强制式搅拌机、垂直和水平运输机械、手持式电动工具等，为施工准备的脚手架应符合安全要求并留出操作所需空间。
3、应按设计和规范规定的构造要求，明确各构造层厚度，门窗洞口应留出保温所
需尺寸，确定分仓缝、沉降缝等各种接缝的位置和做法。
4、基层墙体应坚实平整，并应清除表面浮尘和污垢，孔洞和不平之处应修整和用水泥砂浆（或用界面砂浆）找平。
5、外墙门窗框安装完毕，缝隙应分层填塞密实，门窗表面做好防污保护。
6、外墙的雨水管卡、预埋件、设备穿墙管应安装完成。
7、施工保温浆料前应按一定间距做好符合设计要求厚度的灰饼标志，灰饼不得用普通水泥砂浆做，应采用同等厚度的小块聚苯板或预制同等厚度的小块保温浆料做灰饼，立线吊直，弹出基准控制线。
8、施工前应检查墙面平整度，最大偏差小于4mm时，用1:3水泥砂浆找平。应在墙体表面喷水1~2次，但不宜过潮。
9、基层使用界面剂处理后才能进行本系统保温层施工。

第五章、保温系统施工

1、保温系统施工包括：涂刷界面剂砂浆一道、35mm厚建筑无机保温砂浆保温层、5mm厚聚合物抗裂砂浆保护层，三部分施工方法均采用抹面方式操作。
2、 保温系统施工工序：
基层墙面处理（含外架拆除后的孔洞）
界面浆料准备
抹界面层

养护至半干状态
保温砂浆准备
抹保温层25mm
每层厚度不超过25mm
超过则应分遍抹
养护至干结状态

抹下一遍保温层）10mm

养护至干结状态
抹抗裂防渗砂浆
抹界面层

粘贴玻纤网格布
抹抗裂防渗砂浆
抹护面层

养护到干结状态
粘结剂
粘贴饰面砖

注：1）、保温材干结时间因气温高低而不同：气温在25℃以上为4~8h，气温在25℃~10℃为24h，气温在10℃以下为48h。
2）、护面材料干结时间因气温高低而不同：气温25℃以上为4~8h，气温 25℃以下为8~12h。
3、界面层施工应符合以下规定
1）、界面浆料配合比按厂家使用说明。
2）、将调匀的界面浆料直接抹上2~4mm，施工时需用力压实，使之与墙面牢固结合，消除空鼓，并保留粗糙面。
4、保温砂浆施工符合以下规定：
1） 、保温砂浆配合比按厂家使用说明。充分搅拌。
2）、待界面层处于半干状态时，将调匀保温浆料分遍抹上，每遍厚度不宜超过25m。超过时应分遍抹。施工时需用力压实，并保留粗糙面。
3）、当保温砂浆厚度超过规定时，除应分遍抹之外，还应有加强措施。
5、粘贴玻纤网格布层：
2） 待保温材料固化后（以便为5天左右）并验收合格后，在门窗口阴阳角需要加强的部位处抹第一遍抗裂砂浆，随即在墙体及门窗口阴阳角处铺贴玻纤网格布，每面铺贴长度不少于200mm，必须用力将第一遍抗裂砂浆压出，待墙体及门窗口阴阳角处需加强的部位铺贴网格布施工完毕后，大面积施工第一遍抗裂砂浆，随即铺贴大墙面网格布，用铁抹子将网格布压入抗裂砂浆中，必须将第一遍抗裂砂浆压出，网格布左右搭接宽度不少于80mm，上下不得少于100mm，网格布铺设不得有折，不得在铺设过程中形成兜网，24小时后抹第二遍抗裂砂浆，网格布的抹面抗裂砂浆饱满度要达到100%，不得露网，双层网格布之间的抗裂砂浆应饱满、严禁干贴，抗裂砂浆总厚度3mm左右。
6、抗裂防渗砂浆层：
1）、护面浆料配合比和搅拌时间应与界面材料一致。
2）、当饰面层为涂料时，应待第一层抗裂砂浆砂浆表面呈干结状态时，才能开始抹第二层抗裂防渗砂浆护面层厚7mm。当表面呈发白干燥状态应喷水湿润。施工时需用力压实，表面压光处理。待面层干凝后，浇水养护3~4天。
7、 饰面层施工涂料用耐久性弹性涂料面层涂刷，按涂料施工工序要求施工。
8、本系统外保温分隔缝的大小和位置按设计和构造设置。施工时应采取抹灰嵌条方法分层完成，护面层厚度不应小于3mm。
9、本系统用于分户墙保温时，其施工工序和操作养护要求与外保温基本一致。当墙面需打孔开槽或安装吊挂件时，宜采用小型电动机具，尽力减小破坏面。吊挂件应固定在墙体上。

第六章、成品保护

1、本系统施工过程中应做好半成品和成品的保护，防止污染和损坏，收工后及时进行清理。
2、分隔线、滴水线、门窗边、管道口等部位的溅存浆料应及时清理干净。
3、拆搭脚手架应采取保护措施，预防损坏已抹好的墙面，对损坏的部位应及时修复。
4、各构造层在凝结前应防止水冲、撞击和振动。
第七章、质量验收

1、本系统保温工程质量验收应符合《外墙外保温工程技术规程》DB50300的原则，保温和节能部分应按现行《外墙外保温工程技术规程》JGJ144和《住宅建筑节能工程施工质量验收规程》DGJ08-113中关于“外墙外保温和一般规定”等章节相关内容进行，包括性能检测和取样，同时应符合下列要求：
1）、当饰面为涂料时，应按《建筑装饰装修工程质量验收规范》GB50210相关要求验收。
2）、当饰面为面砖时，除面砖、粘接剂和勾缝剂性能指标符合本规程外，还应按《建筑装饰装修工程质量验收规范》GB50210相关要求验收。
3）、当分户墙屋面和楼地面保温采用本系统时，应参照《住宅建筑节能工程施工质量验收规程》DBJ08-113中第七章和《建筑装饰装修工程质量验收规范》GB50210一般抹灰工程要求验收，屋面防水部分应按《屋面工程质量验收规范》GB50207相关防水等级进行验收。
2、外保温分部工程和分项工程的划分应按下表格进行。
分部工程和分项工程划分
分部工程 子分部工程 分项工程
无机 外墙外保温 基层处理、保温层、面层、变形缝、饰面层
不燃保温 屋面保温 基层处理、保温层、面层、变形缝、防水层
系统 分户墙楼地面保温 基层处理、保温层、面层

3、分项工程应以每500~1000m2划分为一个检验批，不足500m2应为一个检验批；每个检验批每100m2应至少抽查一处，每处不得小于10m2。
4、主控项目的验收应符合下列规定：
1）、外保温系统及主要材料性能应符合本规程要求。
检查方法：检查材料检验报告和进场复试报告。
2）、保温层构造和厚度应符合本规程和设计要求。
检查方法：检查技术交底记录和按设计和本规程要求抽查现场施工构造做法。
3）、基层墙体和屋面的尘土、污垢、油渍应清除干净，凹凸及孔洞应修整填平。
检查方法：检查施工记录。
4）、各构造层之间应粘结牢固，无脱层、空鼓和裂缝，面层无粉化、起皮和凸块。
5、一般项目验收应符合下列规定：
1）、基层墙体和保温层表观质量应按现行《建筑装饰装修工程质量验收规范》GB50210中一般抹灰的规定进行。
2）、保温层和护面层的厚度、垂直度、平整度及允许偏差和检验方法应按下表进行。
允许偏差及检验方法 单位：mm
项次 项目 允许偏差 检验方法
保温层 面层
1 立面垂直 ≤4 ≤ 4 用2m托线板检查
2 表面平整 ≤4 ≤4 用2m靠尺及塞尺检查
3 阴阳角垂直 ≤4 ≤4 用2m托线板检查
4 阴阳角方正 ≤4 ≤4 用20cm方尺和塞尺检查
5 分隔条（缝）平直 ≤3 拉5m小线和尺量检查
6 立面总高度垂直度 H/1000且不小于20 用经纬仪，吊线检查
7 上下窗口左右偏移 不大于20 用经纬仪，吊线检查
8 同层窗口上下 不大于20 用经纬仪，吊线、拉通线检查
9 保温层厚度 不允许有负偏差 用探针、钢尺检查

第八章、质量保证措施

1、组织相关领导班子
由项目经理任外墙保温系统施工工程质量领导小组组长，技术负责人任副组长，由专职质检员在施工现场直接指挥和督促外墙保温系统施工质量控制，并由施工员、质检员、材料员为组员，具体的工作由专职泥工组组织实施（详见下图）。
外墙保温工程质量管理网

项目经理：徐联明

施工负责人：李 波 技术负责人：段 军

施 质 安 资 材
工 检 全 料 料
员 员 员 员 员
令
狐 石 吴 张 唐
荣 洪 光 可
健 坚 武 学 弟

架工班长

岳万成

抹灰班长

陈弟金

设备后勤

王大发

2、保证措施
加强对全体施工人员质量意识的教育和重点工程建设的宣传工作。做到班组操作前有交底，操作中有检查，完工后有总结。好坏有差距，真正做到奖优罚劣。各分项模板工程施工前必须和紧前工序办好交接手续，签认齐全，否则不准施工。

第九章、安全保证措施

1、组织相关领导班子由项目经理任本专项工程安全领导小组组长，技术负责人任副组长，由专职安全员在施工现场直接指挥和督促本专项工程安全控制工作，并由安全员、施工员、质检员、材料员为组员，具体的工作由专职泥工班长组织实施（详见下图）。
外墙保温系统工程施工安全管理网络
项目经理：徐联明

施工负责人：李 波 技术负责人：段 军

施 质 安 资 材
工 检 全 料 料
员 员 员 员 员
令
狐 石 吴 张 唐
荣 洪 光 可
健 坚 武 学 弟

架工班长

岳万成

抹灰班长

陈弟金

设备后勤

王大发
