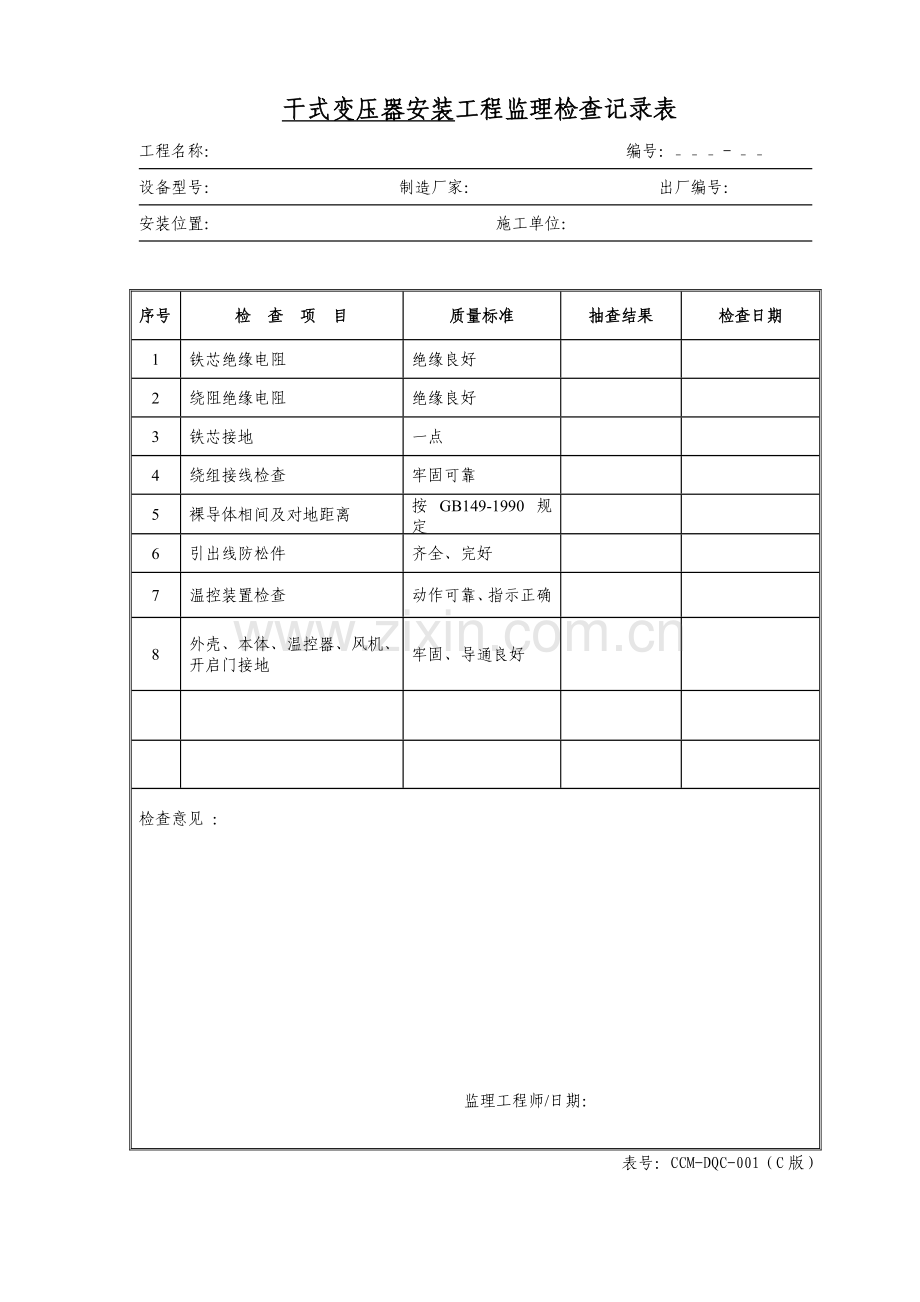

干式变压器安装工程监理检查记录表工程名称： 编号：_ _ _ - _ _ 设备型号： 制造厂家： 出厂编号：安装位置： 施工单位： 序号检 查 项 目质量标准抽查结果检查日期1铁芯绝缘电阻绝缘良好2绕阻绝缘电阻 绝缘良好3铁芯接地一点4绕组接线检查牢固可靠5裸导体相间及对地距离按GB149-1990规定6引出线防松件齐全、完好7温控装置检查动作可靠、指示正确8外壳、本体、温控器、风机、开启门接地牢固、导通良好检查意见 ： 监理工程师/日期： 表号：CCM-DQC-001（C版）变压器安装工程监理检查记录表工程名称： 编号：_ _ _ - _ _设备型号： 制造厂家： 出厂编号：安装位置： 施工单位： 序号检 查 项 目质量标准抽查结果检查日期一变压器芯部1外观检查无碰伤变形2铁芯及绝缘垫片移位检查无移位3铁芯接地检查、绝缘检查，线圈固定检查，铁芯固定一点接地、绝缘良好4裸导体相间及对地距离符合要求5引出线焊接情况符合标准6绕组绝缘不低于出厂值的707调压开关触头接触情况检查无松动，位置正确8器身箱底清洁度无杂物油垢9器体暴露在空气中的时间符合要求（具体时间）二变压器本体1冲击记录仪冲击值检查符合厂规要求2基础水平误差、轨道与轮距间距误差3m4架构或屋顶上避雷针集中接地装置设施检查按设计规定5照明电缆埋入地中的长度10m6装置接地电阻按设计规定检查意见 ： 监理工程师/日期： 表号：CCM-DQC-013（C版）蓄电池柜、整流装置工程监理检查记录表工程名称： 编号：_ _ _ - _ _蓄电池柜型号： 安装位置： 施工单位：整流装置型号： 抽检率：序号检 查 项 目质量标准抽查结果检查日期一蓄电池柜1柜（盘）基础中心线误差符合设计2电池本体及连接检查完好无损，编号齐全、连接牢固3绝缘电阻1M4电池端电压测量项目检查定值及极性按厂家是否已做5输出电压测量项目检查空载时符合厂家规定、是否已做二整流装置部分1输入电压检查按设计或制造厂规定2控制、保护回路动作正确可靠3信号指示及音响装置动作正确可靠4绝缘检查主回路1M/kV，二次回路1M5交流耐压试验出厂试验电压值的85%6负荷试验（用试运阶段实际可能发生的负荷）按制造厂规定检查意见 ： 监理工程师/日期： 表号：CCM-DQC-014（C版）通讯一次设备安装工程监理检查记录表工程名称： 编号：_ _ _ - _ _设备名称： 耦合电容器型号： 阻波器型号：结合滤波器型号： 安装位置： 施工单位：序号检 查 项 目质量标准抽查结果检查日期耦合电容器1外观检查无损伤、垂直度1.5/1000H.mm2叠芯电容差值检查5/100CN3引线连接与接地检查符合规范4电容三相值与平均值之比5%阻波器1外观检查无损伤2支持瓷瓶检查完好，受力均匀3内部电容器、避雷器接触良好，固定可靠结合滤波器1外观检查无损伤2核对频率参数符合设计3设备连线与接地检查符合规范检查意见 ： 监理工程师/日期： 表号：CCM-DQC-015（C版）220kV（110kV）电缆线路工程监理检查记录表工程名称： 编号：_ _ _ - _ _线路段名称： 电缆规格型号： 电缆线路长度：安装位置： 施工单位：序号检 查 项 目质量标准抽查结果检查日期1电缆沟、隧道、竖井及人孔门检查符合设计要求、并进行验收结束2电缆沟排水检查排水畅通3电缆外观检查无机械损伤及起皱4电缆绝缘检查良好5电缆外护套、填充物检查6电缆弯曲、半径检查按GB50168-92规定7电缆支架、热力管、易燃易爆管道、最小净距离检查符合规范8电缆标志牌检查线路编号、型号、规格及起、终点9电缆固定检查水平、垂直、超过倾斜极限符合规格10电缆桥架总体接地符合设计11电缆外护套耐压试验10kV 1min12电缆中间、终端集中接地符合设计13电缆充电试验符合IEC标准检查意见： 监理工程师/日期 表号：CCM-DQC-016（C版）
