技术交底记录
表C2-1
编号
工程名称
丰台桥南新华街三里危改住宅2#楼
交底日期
2005.11.13
施工单位
中铁建工集团北京分公司十三项目部
分项工程名称
脚手架
交底提要
电梯井井字架搭设技术交底
交底内容：
一、概况
2#楼电梯井长净6150mm、净宽2300mm。三部电梯，一部消防电梯，两部客运电梯，电梯之间用陶粒砌块墙隔开，墙厚200mm,沿层高每隔2.5m在后砌墙部位设置200*300连梁。根据工程特点，电梯井内搭设井字架，搭设高度76m，以满足砌筑和连梁施工，并做好洞口防护。如图：
审核人
交底人
接受交底人
技术交底记录
表C2-1
编号
工程名称
丰台桥南新华街三里危改住宅2#楼
交底日期
2005.11.13
施工单位
中铁建工集团北京分公司十三项目部
分项工程名称
脚手架
交底提要
电梯井井字架搭设技术交底
交底内容：

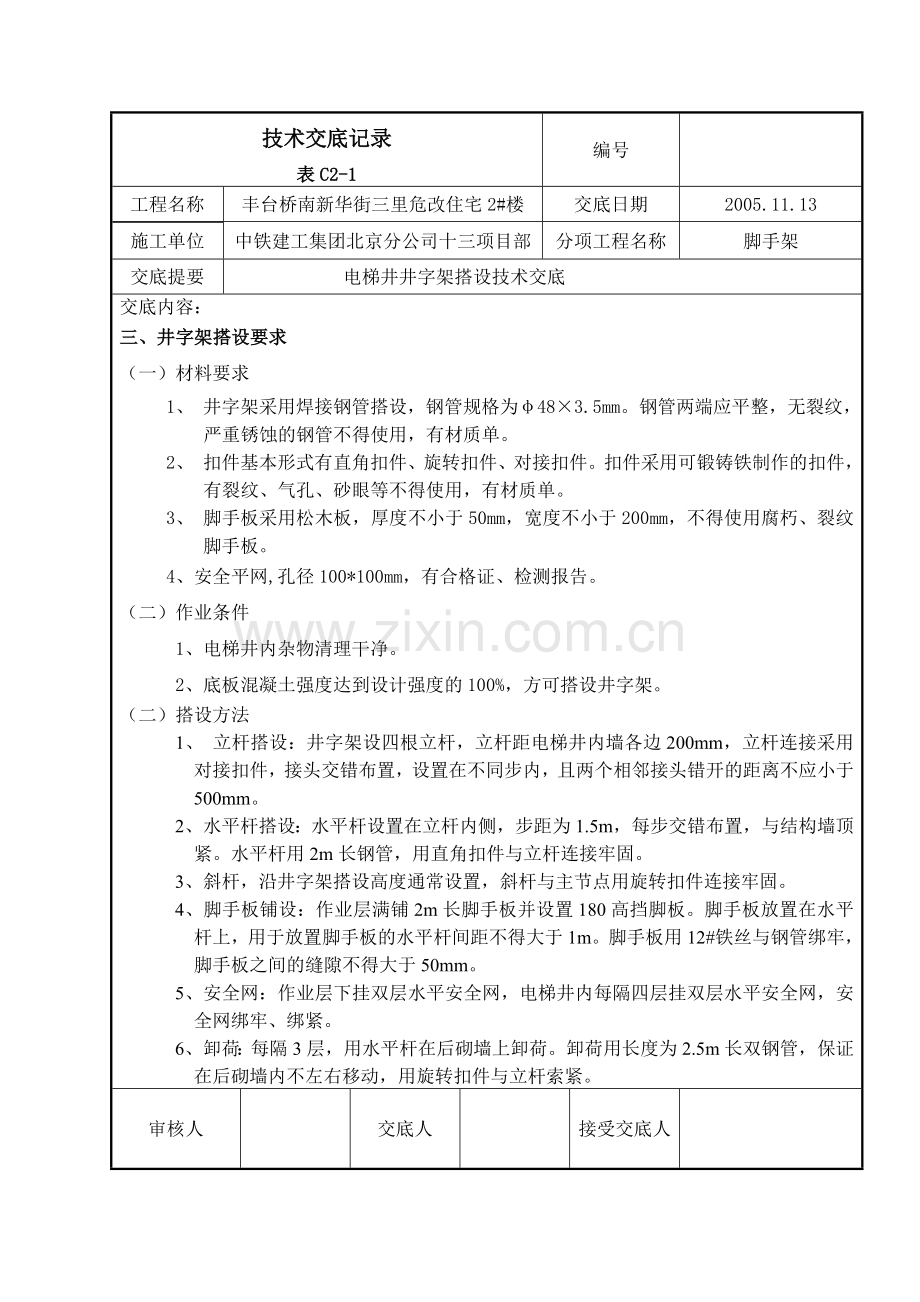

三、井字架搭设要求
（一）材料要求
1、 井字架采用焊接钢管搭设，钢管规格为φ48×3.5mm。钢管两端应平整，无裂纹，严重锈蚀的钢管不得使用，有材质单。
2、 扣件基本形式有直角扣件、旋转扣件、对接扣件。扣件采用可锻铸铁制作的扣件，有裂纹、气孔、砂眼等不得使用，有材质单。
3、 脚手板采用松木板，厚度不小于50mm，宽度不小于200mm，不得使用腐朽、裂纹脚手板。
4、安全平网,孔径100*100mm，有合格证、检测报告。
（二）作业条件
1、电梯井内杂物清理干净。
2、底板混凝土强度达到设计强度的100%，方可搭设井字架。
（二）搭设方法
1、 立杆搭设：井字架设四根立杆，立杆距电梯井内墙各边200mm，立杆连接采用对接扣件，接头交错布置，设置在不同步内，且两个相邻接头错开的距离不应小于500mm。
2、水平杆搭设：水平杆设置在立杆内侧，步距为1.5m，每步交错布置，与结构墙顶紧。水平杆用2m长钢管，用直角扣件与立杆连接牢固。
3、斜杆，沿井字架搭设高度通常设置，斜杆与主节点用旋转扣件连接牢固。
4、脚手板铺设：作业层满铺2m长脚手板并设置180高挡脚板。脚手板放置在水平杆上，用于放置脚手板的水平杆间距不得大于1m。脚手板用12#铁丝与钢管绑牢，脚手板之间的缝隙不得大于50mm。
5、安全网：作业层下挂双层水平安全网，电梯井内每隔四层挂双层水平安全网，安全网绑牢、绑紧。
6、卸荷：每隔3层，用水平杆在后砌墙上卸荷。卸荷用长度为2.5m长双钢管，保证在后砌墙内不左右移动，用旋转扣件与立杆索紧。
审核人
交底人
接受交底人
技术交底记录
表C2-1
编号
工程名称
丰台桥南新华街三里危改住宅2#楼
交底日期
2005.11.13
施工单位
中铁建工集团北京分公司十三项目部
分项工程名称
脚手架
交底提要
电梯井井字架搭设技术交底
交底内容：
四、井字架日常管理
由王春生负责日常检查、修复、验收。检查内容主要包括钢管变形，钢管联结方式、位置，扣件是否拧紧、有无开裂变性现象，脚手板是否铺设牢固、有无开裂变型现象，安全网设置位置、牢固程度，砌筑高度是否总大于作业面900mm。操作人员是否戴安全帽，穿防滑鞋，系安全带。
五、安全技术措施
1、架子工必须经过建委注册，身体健康。上岗前必须进行安全教育，提高安全意识和业务素质，加强防范各种安全事故隐患的能力。应掌握本工种操作技能，熟悉安全技术操作规程，经考试合格后，持上岗证上岗。
2、井字架搭设、拆除时，操作人员应戴安全帽，穿防滑鞋，系安全带。电梯井无人施工，搭设按两人一组分工，上下协调操作。
3、扣件应装袋传递，严禁抛掷；工人的扳手应拴安全绳。
4、未完成的井字架，每日收工时一定要把杆件或架体稳定好，以免发生意外。
5、六级以上风力时不得搭拆脚手架。
6、井字架应经项目部安质、技术、施工三方验收后，方可使用。
7、严禁在井字架上堆放物料。
8、操作层上的施工荷载不得超过200Kg/m2。
9、井字架搭设、拆除施工时，设置围栏和警戒标志，安全员现场旁站。
审核人
交底人
接受交底人
安全、技术交底记录
交底内容
电梯井井字架搭设技术交底
交底时间
2005.11.13
交底人
杨立新
接受交底单位
安全员
王春生
接 受 交 底 人
序 号
姓 名
序 号
姓 名
序 号
姓 名
序 号
姓 名
1
18
35
52
2
19
36
53
3
20
37
54
4
21
38
55
5
22
39
56
6
23
40
57
7
24
41
58
8
25
42
69
9
26
43
60
10
27
44
61
11
28
45
62
12
29
46
63
13
30
47
64
14
31
48
65
15
32
49
66
16
33
50
67
17
34
51
68
