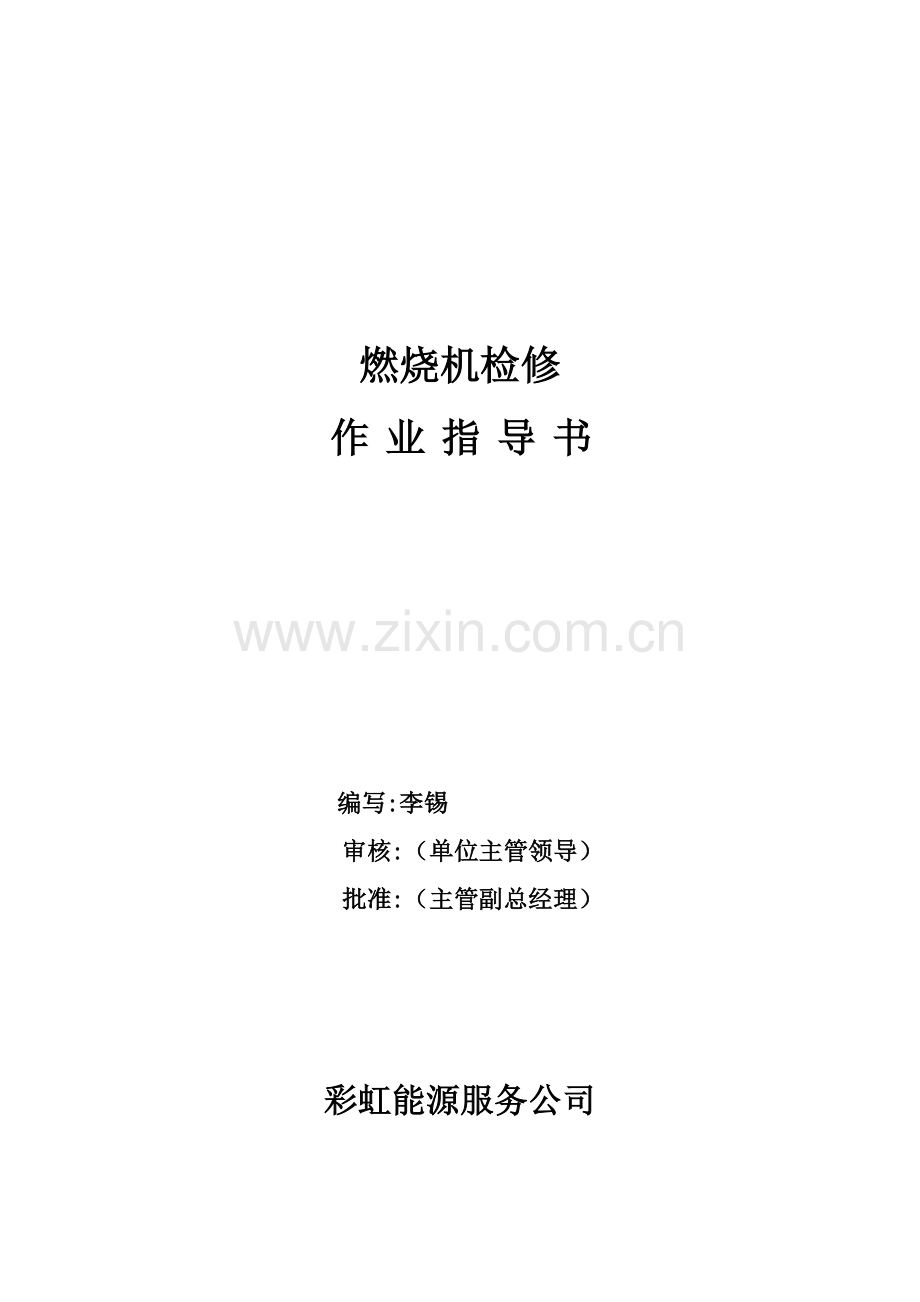

燃烧机检修作业指导书1.doc

燃烧机检修
作 业 指 导 书

编写:李锡
审核:（单位主管领导）
批准:（主管副总经理）

彩虹能源服务公司

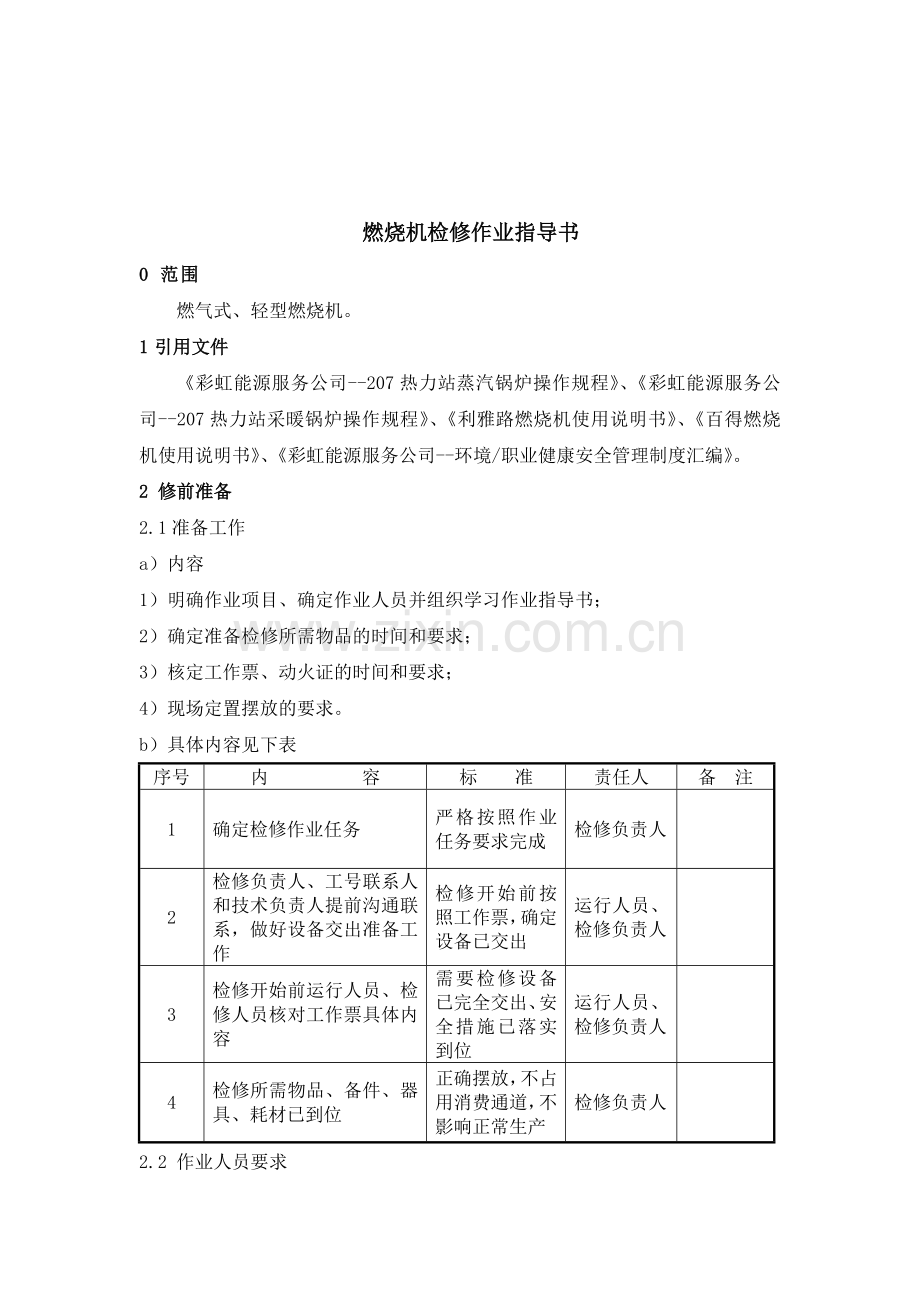

燃烧机检修作业指导书
0 范围
燃气式、轻型燃烧机。
1引用文件
《彩虹能源服务公司--207热力站蒸汽锅炉操作规程》、《彩虹能源服务公司--207热力站采暖锅炉操作规程》、《利雅路燃烧机使用说明书》、《百得燃烧机使用说明书》、《彩虹能源服务公司--环境/职业健康安全管理制度汇编》。
2 修前准备
2.1准备工作
a）内容
1）明确作业项目、确定作业人员并组织学习作业指导书；
2）确定准备检修所需物品的时间和要求；
3）核定工作票、动火证的时间和要求；
4）现场定置摆放的要求。
b）具体内容见下表
序号
内 容
标 准
责任人
备 注
1
确定检修作业任务
严格按照作业任务要求完成
检修负责人

2
检修负责人、工号联系人和技术负责人提前沟通联系，做好设备交出准备工作
检修开始前按照工作票，确定设备已交出
运行人员、检修负责人

3
检修开始前运行人员、检修人员核对工作票具体内容
需要检修设备已完全交出、安全措施已落实到位
运行人员、检修负责人

4
检修所需物品、备件、器具、耗材已到位
正确摆放，不占用消费通道，不影响正常生产
检修负责人

2.2 作业人员要求
a）内容
1）规定工作人员的精神状态；
2）规定工作人员的资格，包括作业技能、安全资质和特殊工种资质。
b）具体内容见下表
序号
内 容
责任人
备 注
1
参与检修人员精神饱满
检修负责人

2
维修电工需持证上岗
检修负责人

2.3备品备件
a）内容
根据检修项目，确定所需的备品备件。
b）具体内容见下表
序号
名 称
规 格
单位
数量
备 注
1
电离电极
依据燃烧机型号
根
1

2
点火电极
依据燃烧机型号
根
1

3
程控器
依据燃烧机型号
个
1

4
燃气阀门组
依据燃烧机型号
个
1

5
风压开关
依据燃烧机型号
个
1

6
燃气压力开关
依据燃烧机型号
个
1

7
点火变压器
依据燃烧机型号
个
1

8
检漏装置
依据燃烧机型号
个
1

2.4工器具
a）内容
专用工具、常用工器具、仪器仪表、电源设施、消防器材等。
b）具体内容见下表
序号
名 称
规格/编号
单位
数量
备 注
1
双头梅花扳手（铜）
6~36mm
套
1

2
双头呆扳手（铜）
6~36mm
套
1

3
公制内六方（铜）
1.5`10mm
套
1

4
钢丝钳
8寸 200mm
把
1

5
斜口钳
常用
把
1

6
带磁螺丝刀（铜）
0#一字、十字
把
2
各1
7
带磁螺丝刀（铜）
2#一字、十字
把
2
各1
8
电笔
500V
把
1

9
万用表
电子式
个
1

10
手持吹、吸风机
220V 600W
个
1

11
防爆移动电源盘
220V 20A 30米
个
1

12
单芯软铜线
1.5mm2 4米
根
1

13
钳形电流表
钳口Φ50mm 0.0mA~1200A
块
1

14
测温仪
红外线数字式
块
1

2.5材料
a）内容
消耗性材料、装置性材料等。
b）具体内容见下表
序号
名 称
规 格
单位
数量
备 注
1
干净抹布
400mm*400mm
块
3

2
润滑油
锂基脂
克
500

3
砂纸
粗砂
张
2

4
电工胶带
3M-1500#
卷
4
红黄绿黑各1
5
生料带
宽20mm聚四氟乙烯
卷
2

2.6危险点分析
a）分析内容
1）作业场地的特点，如带电、交叉作业、高空等可能给作业人员带来的危险因素；
2）工作环境的情况，如高温、高压、易燃、易爆、有害气体、缺氧等，可能给工作人员安全健康造成的危害；
3）工作中使用的机械、设备、工具等可能给工作人员带来的危害或设备异常；
4）操作程序、工艺流程颠倒，操作方法的失误等可能给工作人员带来的危害或设备异常；
5）作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常；
6）其它可能给作业人员带来危害或造成设备异常的不安全因素。
b）具体内容见下表
序号
内 容
1
检修设备带电，可能给作业人员带来危险因素
2
工作环境高温、高压、易燃、易爆，可能造成人员、设备危害
3
随意更换备件、配件及拆接线，可能造成爆炸
4
作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来人身危害或设备异常
2.7安全措施
a）内容
1）各类工器具的使用措施，如梯子、吊车、电动工具等；
2）特殊工作措施，如高空作业、电气焊、油气处理、汽油的使用管理等；
3）专业交叉作业措施，如保护传动等；
4）储压、旋转元件检修措施；
5）对危险点等所采取的措施；
6）工作票中所规定的安全措施；
7）规定着装。
b）具体内容见下表
序号
内 容
1
检修现场属于易燃、易爆场所，如需电气焊，办理相应等级动火证，按照要求填写、落实相应等级工作票
2
检修现场属于易燃、易爆场所应使用铜质工具，避免碰撞出现火花
3
检修前运行人员正常停炉、断开天然气手动阀门、关闭总电源，并悬挂“禁止合闸，有人工作”标识牌
4
检修人员按照要求，正确穿戴劳保用品
5
检修人员确认运行人员已断开控制柜总空开，并挂牌、天然气手动阀门可靠关闭，检查锅炉压力及温度，确保设备已安全交出，具备安全检修的条件
3检修工序及工艺标准
a）内容
详细编写检修过程每一工序及检修内容、工艺标准要求，达到使一般检修人员可以完成该项检修任务的深度。
b）具体内容见下表
序号
工 序
检修内容
工艺标准
1
断开天然气
天然气手动阀门后加装盲板
喷洒检漏液，确认无气泡，不泄露
2
拆卸燃烧机
松开各固定螺栓，拉出或翻出燃烧机头、取出燃烧头
燃烧头能顺利取出
3
检查、清理燃烧头
检查、清理稳烟盘、燃烧头内壁、点火电极和电离电极及其连接线、端子
无灰尘、无附着物、接触灵敏、可靠、安装位置正确
4
检查、清理送风装置
清理风叶、风轮、风箱、风门，检查风门开关情况
无灰尘、无附着物、无异常声响，风门开关灵活
5
检查、清理外部附件
清理、疏通各风、气检测管、检测压力开关及天然气组合阀和天然气过滤器的过滤装置
无堵塞、各开关动作可靠、阀门开关灵活关闭无泄漏
6
检查、维护电气、控制系统
清理控制柜、检查紧固各接线端子及连接线路
无灰尘、接触牢固、线路绝缘良好、开关通断良好、其它电气元件无异常
7
检查、维护机械部件
检查扇形轮、连动杆、轴承，必要时添加润滑油
转动灵活、无异常声响

4 竣工验收
a）内容
规定工作结束后的注意事项及验收要求，如清理工作现场、关闭检修电源、清点工具、回收材料、办理工作票终结以及验收应达到的要求等。
b）具体内容见下表
序号
内 容
1
开机、运行、停机正常
2
无异常声响
3
各控制、报警准确无误
4
电气线路、端子无发热

蒸汽锅炉液位计检修
作 业 指 导 书

编写:李锡
审核:（单位主管领导）
批准:（主管副总经理）

彩虹能源服务公司

蒸汽锅炉液位计作业指导书
0 范围
所有蒸汽锅炉液位计。
1引用文件
《彩虹能源服务公司--207热力站蒸汽锅炉操作规程》、《彩虹能源服务公司--环境/职业健康安全管理制度汇编》。
2 修前准备
2.1准备工作
a）内容
1）明确作业项目、确定作业人员并组织学习作业指导书；
2）确定准备检修所需物品的时间和要求；
3）核定工作票、动火证的时间和要求；
4）现场定置摆放的要求。
b）具体内容见下表
序号
内 容
标 准
责任人
备 注
1
确定检修作业任务
严格按照作业任务要求完成
检修负责人

2
检修负责人、工号联系人和技术负责人提前沟通联系，做好设备交出准备工作
检修开始前按照工作票，确定设备已交出
运行人员、检修负责人

3
检修开始前运行人员、检修人员核对工作票具体内容
需要检修设备已完全交出、安全措施已落实到位
运行人员、检修负责人

4
检修所需物品、备件、器具、耗材已到位
正确摆放，不占用消费通道，不影响正常生产
检修负责人

2.2 作业人员要求
a）内容
1）规定工作人员的精神状态；
2）规定工作人员的资格，包括作业技能、安全资质和特殊工种资质。
b）具体内容见下表
序号
内 容
责任人
备 注
1
参与检修人员精神饱满
检修负责人

2
维修电工、电焊工需持证上岗
检修负责人

2.3备品备件
a）内容
根据检修项目，确定所需的备品备件。
b）具体内容见下表
序号
名 称
规 格
单位
数量
备 注
1
液位计电极杆
依据液位计型号
根
4

2
液位计灯管
依据液位计型号
根
1

3
液位计垫子
依据液位计型号
个
2

4
液位计玻璃罩
依据液位计型号
个
1

5
液位计旋塞
依据液位计型号
个
2

2.4工器具
a）内容
专用工具、常用工器具、仪器仪表、电源设施、消防器材等。
b）具体内容见下表
序号
名 称
规格/编号
单位
数量
备 注
1
双头梅花扳手（铜）
6~36mm
套
1

2
双头呆扳手（铜）
6~36mm
套
1

3
公制内六方（铜）
1.5`10mm
套
1

4
钢丝钳
8寸 200mm
把
1

5
斜口钳
常用
把
1

6
带磁螺丝刀（铜）
0#一字、十字
把
2
各1
7
带磁螺丝刀（铜）
2#一字、十字
把
2
各1
8
电笔
500V
把
1

9
万用表
电子式
个
1

10
砂纸
粗砂
张
2

11
手持吹、吸风机
220V 600W
个
1

12
防爆移动电源盘
220V 20A 30米
个
1

13
单芯软铜线
1.5mm2 4米
根
1

14
电工胶带
3M-1500#
卷
4
红黄绿黑各1
15
人字梯
2米
把
1

2.5材料
a）内容
消耗性材料、装置性材料等。
b）具体内容见下表
序号
名 称
规 格
单位
数量
备 注
1
干净抹布
400mm*400mm
块
3

2
砂纸
粗砂
张
2

3
电工胶带
3M-1500#
卷
4
红黄绿黑各1
4
生料带
宽20mm聚四氟乙烯
卷
2

2.6危险点分析
a）分析内容
1）作业场地的特点，如带电、交叉作业、高空等可能给作业人员带来的危险因素；
2）工作环境的情况，如高温、高压、易燃、易爆、有害气体、缺氧等，可能给工作人员安全健康造成的危害；
3）工作中使用的机械、设备、工具等可能给工作人员带来的危害或设备异常；
4）操作程序、工艺流程颠倒，操作方法的失误等可能给工作人员带来的危害或设备异常；
5）作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常；
6）其它可能给作业人员带来危害或造成设备异常的不安全因素。
b）具体内容见下表
序号
内 容
1
检修设备可能带电，会给作业人员带来危险因素
2
工作环境高温、高压、易燃、易爆，可能造成人员、设备危害
3
随意更换备件、配件及拆接线，可能造成爆炸
4
作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来人身危害或设备异常
2.7安全措施
a）内容
1）各类工器具的使用措施，如梯子、吊车、电动工具等；
2）特殊工作措施，如高空作业、电气焊、油气处理、汽油的使用管理等；
3）专业交叉作业措施，如保护传动等；
4）储压、旋转元件检修措施；
5）对危险点等所采取的措施；
6）工作票中所规定的安全措施；
7）规定着装。
b）具体内容见下表
序号
内 容
1
检修现场属于易燃、易爆场所，如需电气焊，办理相应等级动火证，按照要求填写、落实相应等级工作票
2
检修现场属于易燃、易爆场所使用铜质工具，避免碰撞出现火花
3
检修前运行人员正常停炉、断开天然气手动阀门、关闭总电源，并悬挂“禁止合闸，有人工作”标识牌
4
检修前运行人员关闭液位计与炉体气、水连通阀，打开液位计总排放阀
5
检修人员按照要求，正确穿戴劳保用品
6
检修开始前先行验电
7
登梯作业，需扶好人梯
8
检修开始，检修人员先打开一条缝隙，确定无蒸汽、热水流出
9
检修期间，其它锅炉严禁冲洗液位计、排污操作
3检修工序及工艺标准
a）内容
详细编写检修过程每一工序及检修内容、工艺标准要求，达到使一般检修人员可以完成该项检修任务的深度。
b）具体内容见下表
序号
工 序
检修内容
工艺标准
1
检查液位计渗漏
紧固液位计各螺栓及管件活接
无渗漏
2
检查液位电极杆
砂纸打磨各液位电极杆
无附着物、信号传输灵敏
3
检查电气线路
线路、端子、液位继电器
线路连接可靠，端子紧固无发热，液位继电器动作可靠

4 竣工验收
a）内容
规定工作结束后的注意事项及验收要求，如清理工作现场、关闭检修电源、清点工具、回收材料、办理工作票终结以及验收应达到的要求等。
b）具体内容见下表
序号
内 容
1
液位计无渗漏
2
液位计显示准确
3
液位计控制、报警准确可靠
