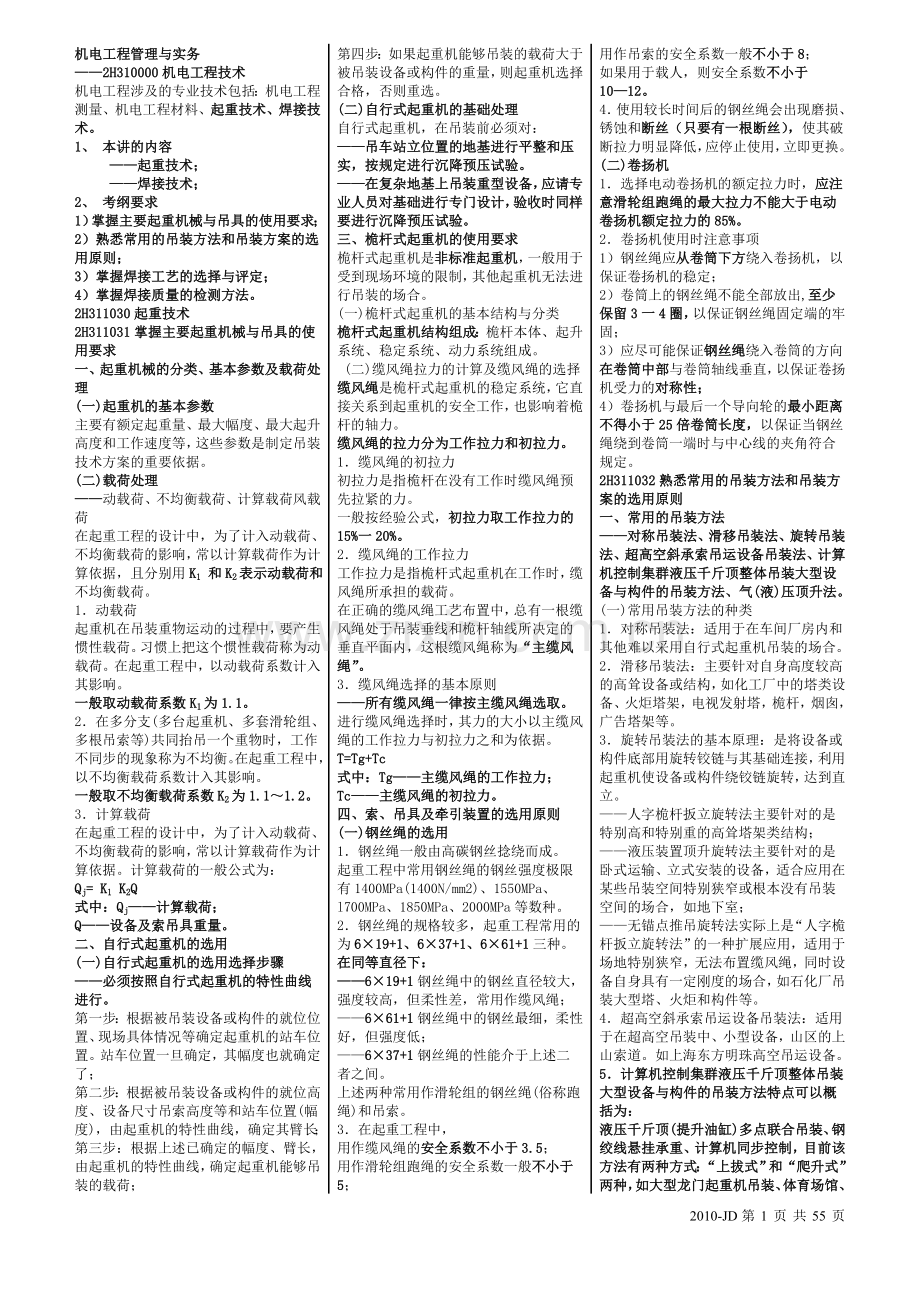

机电工程管理与实务
——2H310000机电工程技术
机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。
1、 本讲的内容
——起重技术；
——焊接技术；
2、 考纲要求
1）掌握主要起重机械与吊具的使用要求；
2）熟悉常用的吊装方法和吊装方案的选用原则；
3）掌握焊接工艺的选择与评定；
4）掌握焊接质量的检测方法。
2H311030起重技术
2H311031掌握主要起重机械与吊具的使用要求
一、起重机械的分类、基本参数及载荷处理
(一)起重机的基本参数
主要有额定起重量、最大幅度、最大起升高度和工作速度等，这些参数是制定吊装技术方案的重要依据。
(二)载荷处理
——动载荷、不均衡载荷、计算载荷风载荷
在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据，且分别用K1 和K2表示动载荷和不均衡载荷。
1．动载荷
起重机在吊装重物运动的过程中，要产生惯性载荷。习惯上把这个惯性载荷称为动载荷。在起重工程中，以动载荷系数计入其影响。
一般取动载荷系数K1为1.1。
2．在多分支(多台起重机、多套滑轮组、多根吊索等)共同抬吊一个重物时，工作不同步的现象称为不均衡。在起重工程中，以不均衡载荷系数计入其影响。
一般取不均衡载荷系数K2为1.1～1.2。
3．计算载荷
在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。计算载荷的一般公式为：
Qj= K1 K2Q
式中：Qj——计算载荷；
Q——设备及索吊具重量。
二、自行式起重机的选用
(一)自行式起重机的选用选择步骤
——必须按照自行式起重机的特性曲线进行。
第一步：根据被吊装设备或构件的就位位置、现场具体情况等确定起重机的站车位置。站车位置一旦确定，其幅度也就确定了；
第二步：根据被吊装设备或构件的就位高度、设备尺寸吊索高度等和站车位置(幅度)，由起重机的特性曲线，确定其臂长；
第三步：根据上述已确定的幅度、臂长，由起重机的特性曲线，确定起重机能够吊装的载荷；
第四步：如果起重机能够吊装的载荷大于被吊装设备或构件的重量，则起重机选择合格，否则重选。
(二)自行式起重机的基础处理
自行式起重机，在吊装前必须对：
——吊车站立位置的地基进行平整和压实，按规定进行沉降预压试验。
——在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，验收时同样要进行沉降预压试验。
三、桅杆式起重机的使用要求
桅杆式起重机是非标准起重机，一般用于受到现场环境的限制，其他起重机无法进行吊装的场合。
(一)桅杆式起重机的基本结构与分类
桅杆式起重机结构组成：桅杆本体、起升系统、稳定系统、动力系统组成。
(二)缆风绳拉力的计算及缆风绳的选择
缆风绳是桅杆式起重机的稳定系统，它直接关系到起重机的安全工作，也影响着桅杆的轴力。
缆风绳的拉力分为工作拉力和初拉力。
1．缆风绳的初拉力
初拉力是指桅杆在没有工作时缆风绳预先拉紧的力。
一般按经验公式，初拉力取工作拉力的15%一20%。
2．缆风绳的工作拉力
工作拉力是指桅杆式起重机在工作时，缆风绳所承担的载荷。
在正确的缆风绳工艺布置中，总有一根缆风绳处于吊装垂线和桅杆轴线所决定的垂直平面内，这根缆风绳称为“主缆风绳”。
3．缆风绳选择的基本原则
——所有缆风绳一律按主缆风绳选取。
进行缆风绳选择时，其力的大小以主缆风绳的工作拉力与初拉力之和为依据。
T=Tg+Tc
式中：Tg——主缆风绳的工作拉力；
Tc——主缆风绳的初拉力。
四、索、吊具及牵引装置的选用原则
(一)钢丝绳的选用
1．钢丝绳一般由高碳钢丝捻绕而成。
起重工程中常用钢丝绳的钢丝强度极限有1400MPa(1400N/mm2)、1550MPa、l700MPa、1850MPa、2000MPa等数种。
2．钢丝绳的规格较多，起重工程常用的为6×19+1、6×37+1、6×61+1三种。
在同等直径下：
——6×19+1钢丝绳中的钢丝直径较大，强度较高，但柔性差，常用作缆风绳；
——6×61+1钢丝绳中的钢丝最细，柔性好，但强度低；
——6×37+1钢丝绳的性能介于上述二者之间。
上述两种常用作滑轮组的钢丝绳(俗称跑绳)和吊索。
3．在起重工程中，
用作缆风绳的安全系数不小于3.5；
用作滑轮组跑绳的安全系数一般不小于5；
用作吊索的安全系数一般不小于8；
如果用于载人，则安全系数不小于10—12。
4．使用较长时间后的钢丝绳会出现磨损、锈蚀和断丝（只要有一根断丝），使其破断拉力明显降低，应停止使用，立即更换。
(二)卷扬机
1．选择电动卷扬机的额定拉力时，应注意滑轮组跑绳的最大拉力不能大于电动卷扬机额定拉力的85%。
2．卷扬机使用时注意事项
1）钢丝绳应从卷筒下方绕入卷扬机，以保证卷扬机的稳定；
2）卷筒上的钢丝绳不能全部放出,至少保留3一4圈，以保证钢丝绳固定端的牢固；
3）应尽可能保证钢丝绳绕入卷筒的方向在卷筒中部与卷筒轴线垂直，以保证卷扬机受力的对称性；
4）卷扬机与最后一个导向轮的最小距离不得小于25倍卷筒长度，以保证当钢丝绳绕到卷筒一端时与中心线的夹角符合规定。
2H311032熟悉常用的吊装方法和吊装方案的选用原则
一、常用的吊装方法

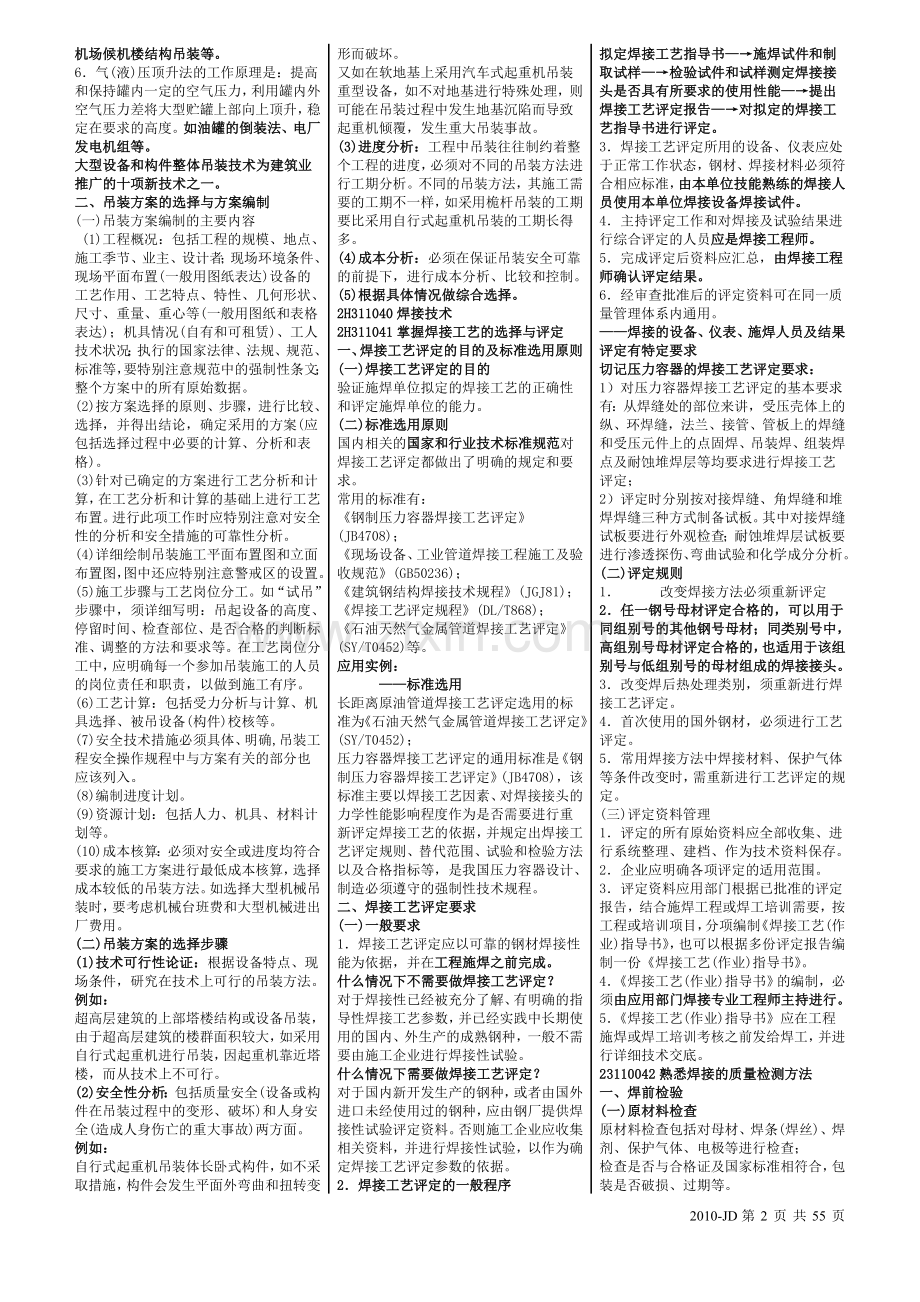

——对称吊装法、滑移吊装法、旋转吊装法、超高空斜承索吊运设备吊装法、计算机控制集群液压千斤顶整体吊装大型设备与构件的吊装方法、气(液)压顶升法。
(一)常用吊装方法的种类
1．对称吊装法：适用于在车间厂房内和其他难以采用自行式起重机吊装的场合。
2．滑移吊装法：主要针对自身高度较高的高耸设备或结构，如化工厂中的塔类设备、火炬塔架，电视发射塔，桅杆，烟囱，广告塔架等。
3．旋转吊装法的基本原理：是将设备或构件底部用旋转铰链与其基础连接，利用起重机使设备或构件绕铰链旋转，达到直立。
——人字桅杆扳立旋转法主要针对的是特别高和特别重的高耸塔架类结构；
——液压装置顶升旋转法主要针对的是卧式运输、立式安装的设备，适合应用在某些吊装空间特别狭窄或根本没有吊装空间的场合，如地下室；
——无锚点推吊旋转法实际上是“人字桅杆扳立旋转法”的一种扩展应用，适用于场地特别狭窄，无法布置缆风绳，同时设备自身具有一定刚度的场合，如石化厂吊装大型塔、火炬和构件等。
4．超高空斜承索吊运设备吊装法：适用于在超高空吊装中、小型设备，山区的上山索道。如上海东方明珠高空吊运设备。
5．计算机控制集群液压千斤顶整体吊装大型设备与构件的吊装方法特点可以概括为：
液压千斤顶(提升油缸)多点联合吊装、钢绞线悬挂承重、计算机同步控制，目前该方法有两种方式：“上拔式”和“爬升式”两种，如大型龙门起重机吊装、体育场馆、机场候机楼结构吊装等。
6．气(液)压顶升法的工作原理是：提高和保持罐内一定的空气压力，利用罐内外空气压力差将大型贮罐上部向上顶升，稳定在要求的高度。如油罐的倒装法、电厂发电机组等。
大型设备和构件整体吊装技术为建筑业推广的十项新技术之一。
二、吊装方案的选择与方案编制
(一)吊装方案编制的主要内容
(1)工程概况：包括工程的规模、地点、施工季节、业主、设计者；现场环境条件、现场平面布置(一般用图纸表达)设备的工艺作用、工艺特点、特性、几何形状、尺寸、重量、重心等(一般用图纸和表格表达)；机具情况(自有和可租赁)、工人技术状况；执行的国家法律、法规、规范、标准等，要特别注意规范中的强制性条文；整个方案中的所有原始数据。
(2)按方案选择的原则、步骤，进行比较、选择，并得出结论，确定采用的方案(应包括选择过程中必要的计算、分析和表格)。
(3)针对已确定的方案进行工艺分析和计算，在工艺分析和计算的基础上进行工艺布置。进行此项工作时应特别注意对安全性的分析和安全措施的可靠性分析。
(4)详细绘制吊装施工平面布置图和立面布置图，图中还应特别注意警戒区的设置。
(5)施工步骤与工艺岗位分工。如“试吊”步骤中，须详细写明：吊起设备的高度、停留时间、检查部位、是否合格的判断标准、调整的方法和要求等。在工艺岗位分工中，应明确每一个参加吊装施工的人员的岗位责任和职责，以做到施工有序。
(6)工艺计算：包括受力分析与计算、机具选择、被吊设备(构件)校核等。
(7)安全技术措施必须具体、明确,吊装工程安全操作规程中与方案有关的部分也应该列入。
(8)编制进度计划。
(9)资源计划：包括人力、机具、材料计划等。
(10)成本核算：必须对安全或进度均符合要求的施工方案进行最低成本核算，选择成本较低的吊装方法。如选择大型机械吊装时，要考虑机械台班费和大型机械进出厂费用。
(二)吊装方案的选择步骤
(1)技术可行性论证：根据设备特点、现场条件，研究在技术上可行的吊装方法。
例如：
超高层建筑的上部塔楼结构或设备吊装，由于超高层建筑的楼群面积较大，如采用自行式起重机进行吊装，因起重机靠近塔楼，而从技术上不可行。
(2)安全性分析：包括质量安全(设备或构件在吊装过程中的变形、破坏)和人身安全(造成人身伤亡的重大事故)两方面。
例如：
自行式起重机吊装体长卧式构件，如不采取措施，构件会发生平面外弯曲和扭转变形而破坏。
又如在软地基上采用汽车式起重机吊装重型设备，如不对地基进行特殊处理，则可能在吊装过程中发生地基沉陷而导致起重机倾覆，发生重大吊装事故。
(3)进度分析：工程中吊装往往制约着整个工程的进度，必须对不同的吊装方法进行工期分析。不同的吊装方法，其施工需要的工期不一样，如采用桅杆吊装的工期要比采用自行式起重机吊装的工期长得多。
(4)成本分析：必须在保证吊装安全可靠的前提下，进行成本分析、比较和控制。
(5)根据具体情况做综合选择。
2H311040焊接技术
2H311041掌握焊接工艺的选择与评定
一、焊接工艺评定的目的及标准选用原则
(一)焊接工艺评定的目的
验证施焊单位拟定的焊接工艺的正确性和评定施焊单位的能力。
(二)标准选用原则
国内相关的国家和行业技术标准规范对焊接工艺评定都做出了明确的规定和要求。
常用的标准有：
《钢制压力容器焊接工艺评定》(JB4708)；
《现场设备、工业管道焊接工程施工及验收规范》(GB50236)；
《建筑钢结构焊接技术规程》(JGJ81)；
《焊接工艺评定规程》(DL/T868)；
《石油天然气金属管道焊接工艺评定》(SY/T0452)等。
应用实例：
——标准选用
长距离原油管道焊接工艺评定选用的标准为《石油天然气金属管道焊接工艺评定》(SY/T0452)；
压力容器焊接工艺评定的通用标准是《钢制压力容器焊接工艺评定》(JB4708)，该标准主要以焊接工艺因素、对焊接接头的力学性能影响程度作为是否需要进行重新评定焊接工艺的依据，并规定出焊接工艺评定规则、替代范围、试验和检验方法以及合格指标等，是我国压力容器设计、制造必须遵守的强制性技术规程。
二、焊接工艺评定要求
(一)一般要求
1．焊接工艺评定应以可靠的钢材焊接性能为依据，并在工程施焊之前完成。
什么情况下不需要做焊接工艺评定？
对于焊接性已经被充分了解、有明确的指导性焊接工艺参数，并已经实践中长期使用的国内、外生产的成熟钢种，一般不需要由施工企业进行焊接性试验。
什么情况下需要做焊接工艺评定？
对于国内新开发生产的钢种，或者由国外进口未经使用过的钢种，应由钢厂提供焊接性试验评定资料。否则施工企业应收集相关资料，并进行焊接性试验，以作为确定焊接工艺评定参数的依据。
2．焊接工艺评定的一般程序
拟定焊接工艺指导书—→施焊试件和制取试样—→检验试件和试样测定焊接接头是否具有所要求的使用性能—→提出焊接工艺评定报告—→对拟定的焊接工艺指导书进行评定。
3．焊接工艺评定所用的设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应标准，由本单位技能熟练的焊接人员使用本单位焊接设备焊接试件。
4．主持评定工作和对焊接及试验结果进行综合评定的人员应是焊接工程师。
5．完成评定后资料应汇总，由焊接工程师确认评定结果。
6．经审查批准后的评定资料可在同一质量管理体系内通用。
——焊接的设备、仪表、施焊人员及结果评定有特定要求
切记压力容器的焊接工艺评定要求：
1）对压力容器焊接工艺评定的基本要求有：从焊缝处的部位来讲，受压壳体上的纵、环焊缝，法兰、接管、管板上的焊缝和受压元件上的点固焊、吊装焊、组装焊点及耐蚀堆焊层等均要求进行焊接工艺评定；
2）评定时分别按对接焊缝、角焊缝和堆焊焊缝三种方式制备试板。其中对接焊缝试板要进行外观检查；耐蚀堆焊层试板要进行渗透探伤、弯曲试验和化学成分分析。
(二)评定规则
1． 改变焊接方法必须重新评定
2．任一钢号母材评定合格的，可以用于同组别号的其他钢号母材；同类别号中，高组别号母材评定合格的，也适用于该组别号与低组别号的母材组成的焊接接头。
3．改变焊后热处理类别，须重新进行焊接工艺评定。
4．首次使用的国外钢材，必须进行工艺评定。
5．常用焊接方法中焊接材料、保护气体等条件改变时，需重新进行工艺评定的规定。
(三)评定资料管理
1．评定的所有原始资料应全部收集、进行系统整理、建档、作为技术资料保存。
2．企业应明确各项评定的适用范围。
3．评定资料应用部门根据已批准的评定报告，结合施焊工程或焊工培训需要，按工程或培训项目，分项编制《焊接工艺(作业)指导书》，也可以根据多份评定报告编制一份《焊接工艺(作业)指导书》。
4．《焊接工艺(作业)指导书》的编制，必须由应用部门焊接专业工程师主持进行。
5．《焊接工艺(作业)指导书》应在工程施焊或焊工培训考核之前发给焊工，并进行详细技术交底。
23110042熟悉焊接的质量检测方法
一、焊前检验
(一)原材料检查
原材料检查包括对母材、焊条(焊丝)、焊剂、保护气体、电极等进行检查；
检查是否与合格证及国家标准相符合，包装是否破损、过期等。
(二)技术文件检查
对焊接结构设计及施焊技术文件的检查包括：
——要审查焊件结构是否设计合理、便于施焊、易保证焊接质量；
——检查工艺文件中工艺要求是否齐全、表达清楚；
——新材料、新产品、新工艺施焊前应检查是否进行了焊接工艺试验。
(三)焊接设备检查
焊接设备质量检查包括：
——焊接设备型号、电源极性是否符合工艺要求；焊炬、电缆、气管和焊接辅助工具；安全防护等是否齐全。
(四)工件装配质量检查
主要检查：
装配质量是否符合图样要求；坡口表面是否清洁、装夹具及点固焊是否合理；装配间隙和错边是否符合要求；是否要考虑焊接收缩量。
(五)焊工资格检查
检查焊工资格是否在有效期限内，考试项目是否与实际焊接相适应。
切记：
焊工合格证(合格项目)有效期为3年。
(六)焊接环境检查
对焊接场所可能遭遇的环境因素：温度、湿度、风、雨等不利条件，检查是否采取可靠防护措施。
切记：
出现下列情况之一时，如没采取适当的防护措施时，应立即停止焊接工作：
1．采用电弧焊焊接时，风速等于或大于8M/s；
2．气体保护焊接时，风速等于或大于2m/s；
3．相对湿度大于90%；
4．下雨或下雪；
5．管子焊接时应垫牢，不得将管子悬空或处于外力作用下焊接；在条件允许的情况下,尽可能采用转动焊接，以利于提高焊接质量和焊接速度。
二、焊接中检验
(一)焊接工艺
焊接中是否执行了焊接工艺要求，包括焊接方法、焊接材料、焊接规范(电流、电压、线能量)、焊接顺序、焊接变形及温度控制。
(二)焊接缺陷
多层焊层间是否存在裂纹、气孔、夹渣等缺陷，缺陷是否已清除。
(三)焊接设备
焊接设备运行是否正常，包括焊接电源、送丝机构、滚轮架、焊剂托架、冷却装置、行走机构等。
应用实例：
对大型石油储罐边板与边板对接缝焊接时，为了减少对接缝焊接的底板表面变形，焊接中检验尤其重要。焊接时应按以下程序进行焊接中检验。
1．先进行焊道局部处理，若发现由于焊接变形产生的应力使对接焊道根部产生裂纹，应用碳弧气刨或磨光机进行彻底处理，并进行PT检验，合格后才可进行下一步工作安排，该项检查工作对于大型储罐尤其重要。
2．点焊：在以上焊接工作结束后，边板对接口处会不同程度的产生翘曲变形，使本来接合严密的边板与垫板之间产生间隙，在点焊之前必须进行检查处理。
3．焊接：全部边板对接缝点焊后，再进行焊接。
三、焊后检验
——重点检验三项：外观检验、致密性检验、强度检验
(一)外观检验
1．利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷。
2．用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口等。
3．检验焊件是否变形。
切记：
大型立式圆柱形储罐焊接外观检验要求，对接焊缝的咬边深度，不得大于0.5mm；咬边的连续长度，不得大于100mm；焊缝两侧咬边的总长度，不得超过该焊缝长度的10%；咬边深度的检查，必须将焊缝检验尺与焊道一侧母材靠紧。
(二)致密性试验
1．液体盛装试漏：不承压设备，直接盛装些液体，试验焊缝致密性。
2．气密性试验：用压缩空气通入容器或管道内，外部焊缝涂肥皂水检查是否有鼓泡渗漏。
3．氨气试验：焊缝一侧通入氨气，另一侧焊缝贴上浸过酚酞一酒精、水溶液的试纸，若有渗漏，试纸上呈红色。
4．煤油试漏：在焊缝一侧涂刷白垩粉水，另一侧浸煤油。如有渗漏，煤油会在白垩上留下油渍。
5．氦气试验：通过氦气检漏仪来测定焊缝致密性。
6．真空箱试验：在焊缝上涂肥皂水，用真空箱抽真空，若有渗漏，会有气泡产生。适用于焊缝另一侧被封闭的场所，如储罐罐底焊缝。
(三)强度试验
1．液压强度试验常用水进行，试验压力为设计压力的1.25一1.5倍。
2．气压强度试验用气体为介质进行强度试验，试验压力为设计压力的1.l5一l.20倍。
(四)常用焊缝无损检测方法
——射线探伤方法(RT) 、超声波探伤(UT)、渗透探伤(PT) 、磁性探伤(MT)。
1．射线探伤方法(RT)
目前应用较广泛的射线探伤方法是利用(X、γ)射线源发出的贯穿辐射线穿透焊缝后使胶片感光，焊缝中的缺陷影像便显示在经过处理后的射线照相底片上。
主要用于发现焊缝内部气孔、夹渣、裂纹及未焊透等缺陷。
2．超声波探伤(UT)
利用压电换能器件，通过瞬间电激发产生脉冲振动，借助于声耦合介质传人金属中形成超声波，超声波在传播时遇到缺陷就会反射并返回到换能器，再把声脉冲转换成电脉冲，测量该信号的幅度及传播时间就可评定工件中缺陷的位置及严重程度。
超声波比射线探伤灵敏度高，灵活方便，周期短、成本低、效率高、对人体无害，但显示缺陷不直观，对缺陷判断不精确，受探伤人员经验和技术熟练程度影响较大。
3．渗透探伤(PT)
当含有颜料或荧光粉剂的渗透液喷洒或涂敷在被检焊缝表面上时，利用液体的毛细作用，使其渗入表面开口的缺陷中，然后清洗去除表面上多余的渗透液，干燥后施加显像剂，将缺陷中的渗透液吸附到焊缝表面上来，从而观察到缺陷的显示痕迹。
液体渗透探伤主要用于：检查坡口表面、碳弧气刨清根后或焊缝缺陷清除后的刨槽表面、工卡具铲除的表面以及不便磁粉探伤部位的表面开口缺陷。
4．磁性探伤(MT)
利用铁磁性材料表面与近表面缺陷会引起磁率发生变化，磁化时在表面上产生漏磁场，并采用磁粉、磁带或其他磁场测量方法来记录与显示缺陷的一种方法。
磁性探伤主要用于：检查表面及近表面缺陷。该方法与渗透探伤方法比较，不但探伤灵敏度高、速度快，而且能探查表面一定深度下缺陷。
5．其他检测方法包括
大型工件金相分析；铁素体含量检验；光谱分析；手提硬度试验；声发射试验等。
切记实例：
——对压力容器焊接接头质量检测方法的选择要求有：
(1)压力容器壁厚小于等于38mm时，其对接接头应采用射线检测，由于结构等原因，不能采用射线检测时，允许采用可记录的超声检测。
(2)容器壁厚大于38mm(或小于38mm，但大于20mm，且材料抗拉强度规定值下限大于等于50MPa)时，其对接接头如采用射线检测，则每条焊缝还应附加局部超声检测，局部检测比例为原检测比例的20%，附加检测应包括所有焊缝交叉部位。
(3)对有无损检测要求的角接接头、T形接头，不能进行射线或超声检测时，应做100%表面检测。
(4)铁磁性材料压力容器的表面检测应优先选用磁粉检测。
(5)有色金属制压力容器对接接头应尽量采用射线检测。
机电工程管理与实务
——2H312000建筑机电工程施工技术
建筑机电工程是机电工程的专业工程，建筑机电安装工程包括工业、民用、公用的建筑机电安装工程。
建筑机电工程分为：
——建筑管道工程；建筑电气工程；通风与空调工程；建筑智能化工程；消防工程。
2H312010建筑管道工程施工技术
1、 本讲的内容
——建筑管道工程施工技术
2、 考纲的要求
1）掌握给水、排水及采暖工程施工程序及其要点；
2）高层建筑管道工程的施工技术要求。
建筑管道工程施工依据的标准：《建筑给水排水及采暖工程施工质量验收规范》(GB50242)；
工程内容包括：室内和室外工程管道施工
——室内工程：市内给水系统、室内排水系统、室内热水供应系统、卫生器具安装、室内采暖系统；
——室外工程：室外给水、排水、供热管网，建筑中水系统及游泳池系统等。
施工现场应具有必要的施工技术标准，按照规定的施工程序进行施工。
2H312011掌握给水、排水、供热及采暖工程施工程序
建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：
施工准备—→配合土建预留、预埋—→管道支架制作—→附件检验—→管道安装—→管道系统试验—→防腐绝热系统清洗—→竣工验收。
一、施工准备
施工准备包括（5项内容）：
——技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。
——技术准备
熟悉图纸、资料以及相关的国家或行业施工、验收、标准规范和标准图；
编制施工组织设计或施工方案并向施工人员交底。
——材料准备
向材料主管部门提出材料计划并做好出库、验收和保管工作。
——机具准备
准备施工机械、工具、量具等。
——场地准备
准备加工场地、库房。
——施工组织
编制施工组织设计或施工方案。
搞好分项图纸审查及有关变更工作，根据管道工程安装的实际情况，灵活选择依次施工、流水作业、交叉作业等施工组织形式。
施工准备原则：
在编制施工组织设计时，一般应考虑先难后易、先大件后小件的施工方法
遵循小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
二、配合土建预留、预埋
配合土建施工进度做好各项预留孔洞、管槽的复核工作。
三、管道支架制作
管道支架、支座的制作应按照图样要求进行施工；
代用材料应取得设计院同意；
管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。
制作合格的支吊架，应进行防腐处理和妥善保管。
四、附件检验
切记：
阀门安装前，应作强度和严密性试验；
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
切记：
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
施工注意事项：
给水、排水、供热及采暖管道阀门的强度试验压力为公称压力的1.5倍；
严密性试验压力为公称压力的1.1倍；
试验压力在试验持续时间内应保持不变，且壳体填料及阀辨密封面无渗漏。
五、管道安装
1．按实测实量的尺寸预制加工管段，并分组编号。
2．干管安装的连接方式有（注意含有金属和非金属管件）：
——螺纹连接；
——法兰连接；
——焊接；
——粘结；
——承插连接；
——热熔连接。
3．立管安装分为：明装立管和暗装立管。
——明装立管安装完后应配合土建堵好楼板洞。
——暗装立管的卡件宜在管井口设置型钢，上下统一吊线安装。
4．支管安装分为：明装支管和暗装支管。
明装支管应注意核定不同卫生器具的冷热水预留口高度；支管装有水表的位置先装连接管，在试压后交工前拆下换装水表；
卫生器具的冷热水预留口要做在明处，加好丝堵；
采用管螺纹连接时，应注意填料不得挤入管道，以免阻塞管路。
六、管道系统试验
压力试验
灌水试验
通球试验
管道系统安装完毕后，应按设计或规范要求对管道系统进行试验。
根据管道系统的不同使用要求，进行试验。
试验的类型主要分为：
——压力试验（实验压力的取值大小）
——灌水试验（灌水水头高度，保持一定的时间而液面不降）
——通球试验（通球直径，通球率）。
(一)压力试验实施要点
1．民用建筑中的给水管道系统、消防系统和室外给水管网系统的水压试验必须符合设计要求。
切记：
当设计未注明时，试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
试验方法和合格要求根据管材按规范要求实施。
2．民用建筑中的热水供应系统、各类采暖系统以及室外供热管道的试压要求和试验方法、合格要求，应按《建筑给水排水及采暖工程施工质量验收规范》(GB50242)的要求执行。
检测注意事项：
——注意观测时间、测量分步骤对应的稳压压力和稳压时间
金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗、不漏；
塑料给水系统应分段进行且：
在试验压力下稳压1h；然后在工作压力的1.15倍下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
(二)灌水试验实施要点
1．隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或房屋地面高度。
2．检验方法：
切记：
方法与合格条件：
灌水到满水l5min，水面下降后再灌满观察5min，液面不降，室内排水管道的接口无渗漏为合格。
3．按室外排水检查并分段试验。
切记：
试验水头应以试验段上游管顶加lm，时间不少于30min，管接口无渗漏为合格。
(三)通球试验（切记：通球球径）
室内排水立管及水平干管，安装结束后均应作通球试验，
检测原则：
通球球径不小于排水管径的2/3，通球率达100%为合格。
七、防腐绝热（防腐/绝热）
——管道的防腐方法主要有：涂漆、衬里、静电保护和阴极保护等。
——管道绝热按其用途可分为：保温、保冷、加热保护三种类型。
若采用橡塑保温材料进行保温时，应先把保温管用小刀划开，在划口处涂上专用胶水，然后套在管子上，将两边的划口对接，若保温材料为板材则直接在接口处涂胶、对接。
八、系统清洗
——管道系统液压试验合格后，应进行管道系统清洗。
切记施工程序：
1）进行热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管；
2）由临时供水入口向系统供水，关闭其他支管的控制阀门，只开启干管末端支管最底层的阀门底层放水并引至排水系统内；
3）观察出水口处水质变化是否清洁；
4）底层干管冲洗后再依次冲洗各分支环路，直至全系统管路冲洗完毕为止。
2H3120l2 了解高层建筑管道施工技术
高层建筑管道系统与其他管道系统相比，其突出难点是立管的纵向固定困难和管道上部与下部的压力差较大，一般按高度划分系统，并分段固定。
一、高层建筑给水管道安装要求
1．高层建筑给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准。
给水系统管材应采用合格的给水铸铁管、镀锌钢管、给水塑料管、复合管、铜管。
2．管路的连接方式选择依据（与管径有关）
管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；
管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
3．给水塑料管和复合管可以采用：
1）橡胶圈接口、粘结接口、热熔连接、专用管件连接及法兰连接等形式。
2）塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。
5．铜管连接可采用专用接头或焊接。
当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；
当管径大于或等于2mm时宜采用对口焊接。
6．给水立管和装有3个或3个以上配水点的支管始端，均应安装可拆卸的连接件。
7．给水水平管道应有2‰一5‰的坡度坡向泄水装置。
8．给水管道和阀门安装的允许偏差应符合规定。
9．管道的支吊架安装应平整牢固，其间距应符合规范要求。
10．水表应安装在便于检修，不受曝晒、污染和冻结的地方。
施工技术要求实例：
安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段；
表外壳距墙表面净距为10一30mm；
水表进水口中心标高按设计要求，允许偏差为±10mm。
二、高层建筑排水管道安装要求
1．生活污水管道应使用塑料管、铸铁管或混凝土管(由成组洗脸盆或饮用喷水器到共用水封之间的排水管和连接卫生器具的排水短管，可使用钢管)。雨水管道宜使用塑料管、铸铁管镀锌和非镀锌钢管或混凝土管等。悬吊式雨水管道应使用钢管、铸铁管或塑料管。易受振动的雨水管道应使用钢管。
2．生活污水铸铁管道、生活污水塑料管道、悬吊式雨水管道的坡度必须符合设计或规范的规定。
施工技术要求实例：
生活污水塑料管道的坡度，与施工用管的直径大小相关：
管径50mm的最小坡度为12‰；
管径75mm的最小坡度为8‰；
管径110mm的最小坡度为6‰；
管径125mm的最小坡度为5‰；
管径160mm的最小坡度为4‰。
管径从50mm—160mm；最小坡度从12‰ —4‰。
3．排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节间距不得大于4m。
高层建筑中明设排水管道应按设计要求设置阻火圈或防火套管。
4．金属排水管道上的吊钩或卡箍应固定在承重结构上。
固定件间距：
横管不大于2m；立管不大于3m；
楼层高度小于或等于4m，立管可安装1个固定件；
立管底部的弯管处应设支墩或采取固定措施。
5．明敷管道穿越防火区域时应当采取防止火灾贯穿的措施。
施工技术要求实例：
立管管径≥110mm时，在楼板贯穿部位应设置阻火圈或长度≮500mm的防火套管，管道安装后，在穿越楼板处用C20细石混凝土分两次浇捣密实；浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度≮20mm，宽度≮30mm的阻水圈。
管径≥110mm的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈或长度≮300mm的防火套管，且防火套管的明露部分长度不宜＜200mm。横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置防火圈或长度≮500mm的防火套管。
6．排水通气管不得与风道或烟道连接，
——通气管应高出屋面300mm，但必须大于最大积雪厚度；
——在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧；
——在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置；屋顶有隔热层应从隔热层板面算起。
7．通向室外的排水管，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口；通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。
8．用于室内排水的
——水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通；
——立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
三、高层建筑热水管道安装要求
1．热水供应系统的管道应采用塑料管、复合管、镀锌钢管，选用的管材和管件的规格种类应符合设计要求。
2．高层建筑热水管道安装工艺流程为：
预制加工——预埋预留——干管安装——分支管安装——管道试压——管道防腐——保温一管道冲洗。
3．热水立管穿过楼板的孔洞直径应大于要穿越的立管外径20－30mm；预制时尽量将每层立管所带的管件、配件在操作台上组装。
PP-R管道安装时，不得有轴向扭曲。穿墙或穿楼板时，不宜强制校正。
给水聚丙烯管与其他金属管道平行敷设时，应有一定的保护距离，净距离不宜小于100mm，且聚丙烯管宜在金属管道的内侧。
铝塑复合管敷设在吊顶、管井内的管道，管道表面(有保温层时按保温层表面计)与周围墙、板面的净距不宜小于50mm。
4．采用碱液(氢氧化钠、磷酸三钠、水玻璃、适量水)去污方法对金属管道表面进行去污清洗后要作充分冲洗，并做钝化处理，用含有0.1%左右重铬酸、重铬酸钠或重铬酸钾溶液清洗表面。
5．热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器，补偿器型式、规格、位置应符合设计要求，并按有关规定进行预拉伸。
6．热水供应系统安装完毕，管道保温之前应进行水压试验。
试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.lMPa，同时在系统顶点的试验压力不小于0.3MPa。
四、高层建筑采暖管道安装要求
1．各种塑料管及复合管管材和管件的外观质量应符合设计及相关规范要求。
施工技术要求实例：
管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷，且色泽基本一致，无色泽不均匀及分解变色线；
管材上必须有热水管的延续、醒目的标志；
管材端面应垂直于管材的轴线；
管件应完整，无缺损、无变形，合模缝浇口应平整、无开裂。
2．高层建筑采暖管道安装工艺流程
安装准备——预制加工——卡架安装——干管安装——立管安装——支管安装——采暖器具安装——试压——冲洗——防腐——保温——调试。
3.管道支、吊、托架安装应符合设计要求，位置正确，埋设应平整牢固；固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。
施工技术要求实例：
滑动支架应灵活，滑托与滑槽两侧间应留有3一5mm的间隙，纵向移动量应符合要求；无热伸长管道的吊架、吊杆应垂直安装；
有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
4．套管安装：管道穿过墙壁和楼板，应设置金属或塑料套管。
施工技术要求实例：
安装在楼板内的套管，其顶部应高出装饰地面20mm；
安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内套管其两端与饰面相平；
穿过楼板的套管与管道之间缝隙，应用阻燃密实材料和防水油膏填实，端面光滑。
5．采暖管道安装坡度应符合设计及规范的规定。
施工技术要求实例：
汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于‰；
汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于‰；
散热器支管的坡度应为1%，坡度朝向应利于排气和泄水。
6．金属管道和配件安装前除锈后涂刷一层底漆，第二遍须待刷面漆之前完成。
面漆要求在采暖、卫生工程全部完成后，室内刮大白，装饰工程完工并验收合格后进行。
机电工程管理与实务
——2H312000建筑机电工程施工技术
建筑机电工程是机电工程的专业工程，建筑机电安装工程包括工业、民用、公用的建筑机电安装工程。
建筑机电工程分为：
——建筑管道工程；建筑电气工程；通风与空调工程；建筑智能化工程；消防工程。
2H312020建筑电气工程施工技术
1、 本讲内容
——建筑电气工程施工技术
2、考纲要求
1）掌握电气设备、器具施工技术
2）熟悉防雷、接地装置的施工技术
建筑电气工程(装置)是为实现一个或几个具体目的，且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合，
