乐活家园临时用电施工方案secret.doc

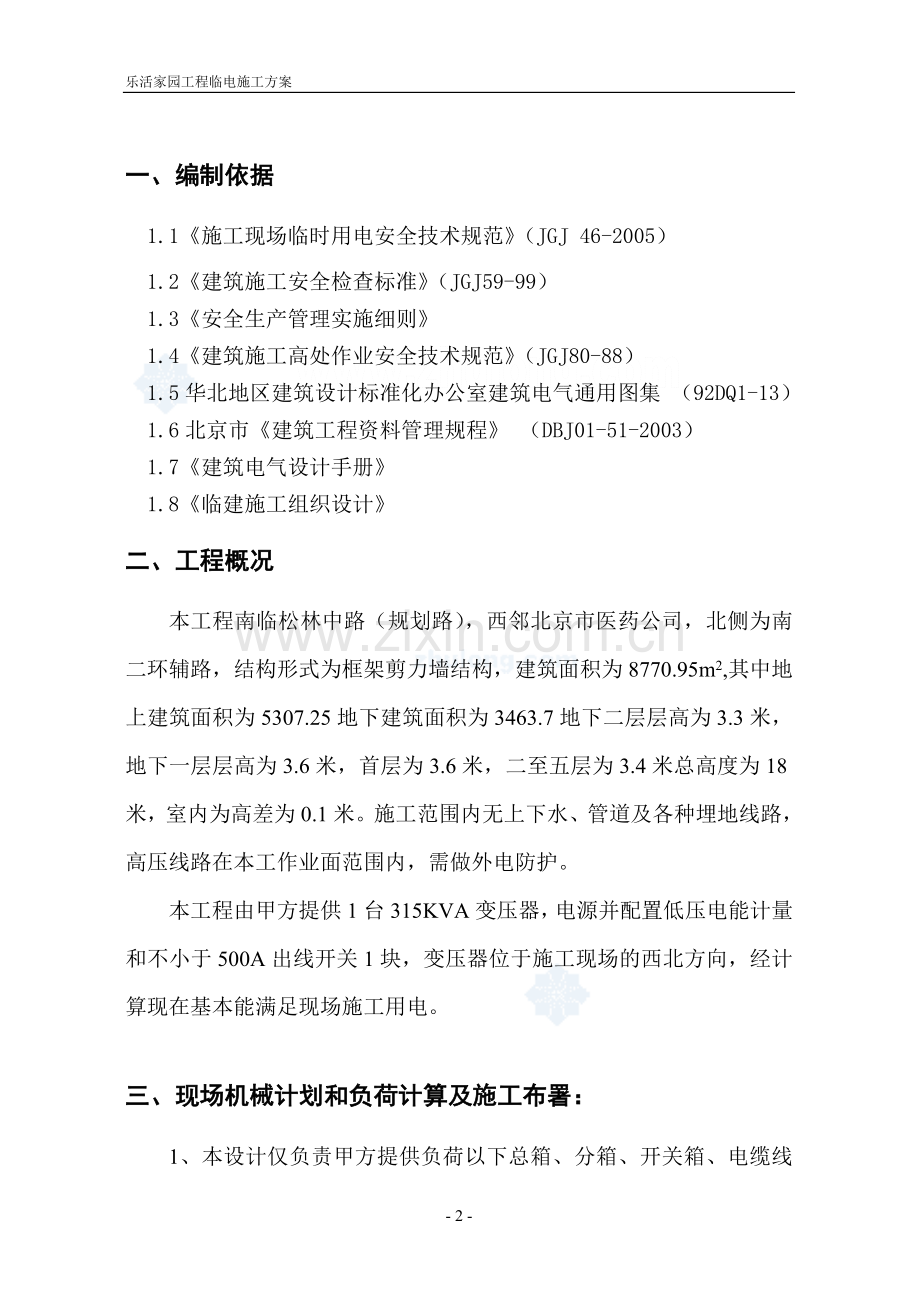

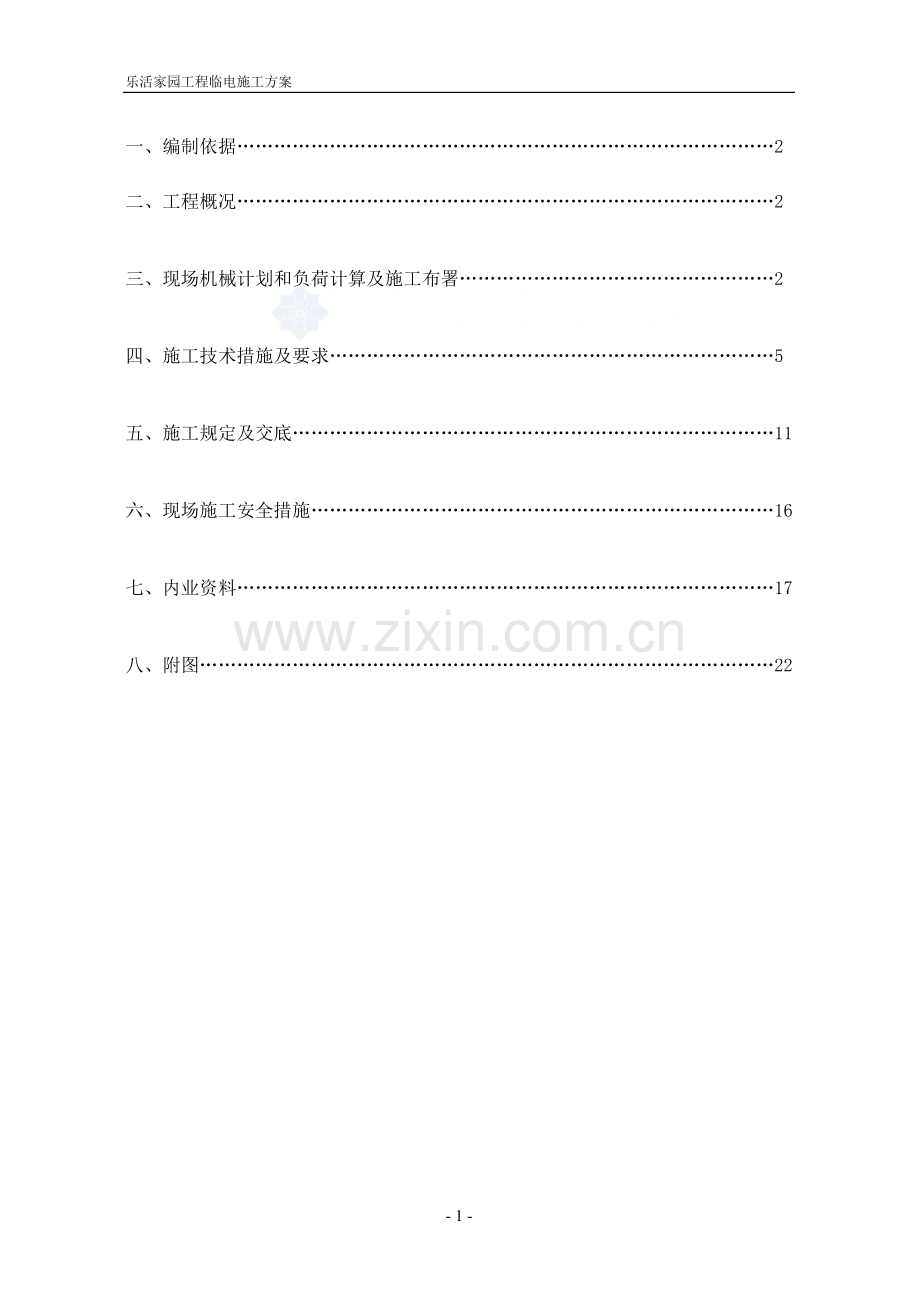

乐活家园工程临电施工方案一、编制依据2二、工程概况2三、现场机械计划和负荷计算及施工布署2四、施工技术措施及要求5五、施工规定及交底11六、现场施工安全措施16七、内业资料17八、附图22一、编制依据1.1施工现场临时用电安全技术规范（JGJ 46-2005）1.2建筑施工安全检查标准（JGJ59-99）1.3安全生产管理实施细则1.4建筑施工高处作业安全技术规范（JGJ80-88）1.5华北地区建筑设计标准化办公室建筑电气通用图集 （92DQ1-13）1.6北京市建筑工程资料管理规程 （DBJ01-51-2003）1.7建筑电气设计手册1.8临建施工组织设计二、工程概况本工程南临松林中路（规划路），西邻北京市医药公司，北侧为南二环辅路，结构形式为框架剪力墙结构，建筑面积为8770.95m2,其中地上建筑面积为5307.25地下建筑面积为3463.7地下二层层高为3.3米，地下一层层高为3.6米，首层为3.6米，二至五层为3.4米总高度为18米，室内为高差为0.1米。施工范围内无上下水、管道及各种埋地线路，高压线路在本工作业面范围内，需做外电防护。本工程由甲方提供1台315KVA变压器，电源并配置低压电能计量和不小于500A出线开关1块，变压器位于施工现场的西北方向，经计算现在基本能满足现场施工用电。三、现场机械计划和负荷计算及施工布署：1、本设计仅负责甲方提供负荷以下总箱、分箱、开关箱、电缆线路等电气开关的技术、维护、使用、故障拆除。2、甲方提供电源位于工程西北角，施工现场在此位置设置现场配电室，再从配电室分两路供电，由电缆线埋地引入施工现场分配电箱，并设立一个一级配电柜。（1）电箱布置情况如下：、AL1路经过施工现场北侧，设立B1、B2、B3、B4、B5、A1、A2、A3箱，分设9级配电箱，负责部分施工现场用电；主要使用机械为：B1混凝土泵、B2现场南、B3现场北、B4楼层、B5（QTZ80塔吊）塔吊用电、A1办公区用等部分电气。总用电量为：315KW。3、现场照明采用镝灯和普通灯、照明线路采用分闸供电（具体分配控制见三级配电箱）。（2）机械用电量统计表：施工用电设备一览表序号名 称型 号规 格功率/(KW)数量总功率（KW）1塔吊QTZ80R=60m501502搅拌机YJ-340340mm4283电焊机BX1-500500A92184电焊机BX1-10001000A152305小型空压机W-1.0/71.0M3/min7.517.56切割机3267插入式振捣棒H2502.236.68混凝土输送泵HBT-80CHBT-80C901909强制性搅拌机2024010办公区及其它用电303个区3011潜水泵QWD-15-22QWD-15-225.521112消防泵80DL*47.521513打夯机1.523（3）负荷计算：、估算施工用电总容量，施工现场所用全部设备及照明用电量计算P1总用电量P=1.1X0.6 x( B1+B2+B3+B4+B5+A1)/ COS式中B1=0.6 B2=0.6 COS=0.75 B3=0.6 B4=0.6 A1 =0.6P1=315 315P=1.1(0.6315)/0.75=277kVA总用电量=277+27710%= 304.7 kVA、施工现场甲方所提供的电源能满足施工用电的正常使用，项目应根据用电量的实际情况，与甲方协商，保证工程的正常运行。4、配电导线截面的选择：本工程选用YC型橡皮绝缘铜芯导线，根据配电箱将配电导线分为5路，分别进行计算配电导线截面。5、B1二级电箱混凝土输送泵截面的选择：导线主配电柜引出，其负荷按90KW考虑I=KP/(3Ucos)=1901000/(33800.75)=182A查表选用截面为95mm2的YC型橡皮绝缘铜芯导线。6、B2、3二级电箱该段导线由主配电箱引出，接至施工现场南、北两侧，导线截面的选择：其负荷按53.6KW考虑：I=KP/(3Ucos)=153.61000/(33800.75)=108A查表选用截面为35mm2的YC型橡皮绝缘铜芯导线。7、B4二级电箱该段导线由主配电箱引出，接至施工楼层，导线截面的选择：其负荷按53.6KW考虑：I=KP/(3Ucos)=153.61000/(33800.75)=108A查表选用截面为35mm2的YC型橡皮绝缘铜芯导线。8、B5二级电箱该段导线由主配电箱引出，接至施工塔吊，导线截面的选择：其负荷按50KW考虑：I=KP/(3U)=1501000/(3380)=76A查表选用截面为3*25+2*16mm2的YC型橡皮绝缘铜芯导线。9、A1、A2、A3各办公区单独进线导线截面的选择：导线由1号主配电箱引出，其负荷按30KW考虑I=KP/(3Ucos)=1301000/(33800.75)=61A查表选用截面为16mm2的YC型橡皮绝缘铜芯导线。10、装修阶段外用电梯未列入计算电流。因外用电梯用电量在塔吊拆除后使用塔吊电源。注：（1）三级电箱中100A用2535mm2铜芯线。（2）流动电箱60A用16 mm2铜芯线。（3）使用旧电缆，先检查电缆有无机械拉伤、破损、绝缘层漏电等，对绝缘下降的电缆不准使用。四、施工技术措施及要求：1、配电室：（1）配电箱靠近电源，并设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。（2）成列的配电盘和控制盘两端与重复接地线及保护零线做电气连接。（3）配电盘装设短路、过负荷保护装置和漏电保护器。（4）配电盘上的各配电线应编号，并标明用途标记。（5）配电盘或配电线路维修时，悬挂停电标志牌，停、送电必须由专人负责。2、配电箱及开关箱： （1）配电系统实行分级配电（四级配电），即总配电箱、分配电箱、开关箱、流动电箱。 （2）总配电箱设在靠近电源的地方，分配电箱设在用电设备或负荷相对集中的地区，分级电箱与开关箱的距离不超过30m，开关箱与其控制的固定式用电设备的水平距离不超过3m。 （3）动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明线路分路设置。（4）配电箱、开关箱周围设有二人同时工作的空间和通道，不得堆放任何妨碍操作，维修的物品，不得有灌木、杂草。（5）配电箱、开关箱内的连接线采用绝缘导线，导线的型号及截面严格执行临电设计要求。各种仪表之间的连接线使用截面不小于2.5mm2的绝缘铜芯导线。导线连接不得松动，不得有外露带电部分。（6）配电箱、开关箱内的工作零线通过接线端子板连接，并应与保护零线接线端子板分开。（7）配电箱、开关箱设防雨、防尘措施。（8）开关箱由末级分配电箱配电。必须执行“一机一闸一箱一漏”的制度。（9）各种电器开关的额定值与其控制用电设备的额定值相适应。3、配电线路（1）缆线路采用沿墙敷设，严禁地面明设。（2）电缆穿越建筑物、道路时，必须加设防护套管。（3）临时电缆配电必须采用电缆埋地引入，电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，并靠近电负荷中心，固定点每层不得少于一处，电缆水平敷设沿墙或门口固定，最大弧垂距地不得小于1.8m。4、漏电保护器的设置：（1）工现场的电箱中均设置漏电保护器，总配电箱和开关箱至少设置两级漏电保护器，并且额定漏电动作时间合理配合，使之具有分级保护的功能。（2）施工现场所有用电设备除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。电焊机必须配备专用漏电保护器。（3）漏电保护器的选择：开关箱内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电时间小于0.1s。潮湿和有腐蚀介质场所的漏电保护器采用防溅型产品。其额定漏电动作电流不大于15mA，额定漏电动作时间小于0.1s。5、接地、接零与防雷：（1）施工现场采用TN-S保护系统。电气设备的金属外壳与专用保护零线连接。专用保护零线应由工作接地线引出。（2）做防雷接地的电气设备同时作重复接地。（每一组重复接地装置的接地电阻应大于10欧姆）。（3）施工现场的电力系统严禁利用大地作相线或零线。（4）保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求。与电气设备连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。保护零线的统一标志为绿/黄双色线。在任何情况下不准使用绿/黄双色线作负荷线。（5）施工现场内所有防雷装置的冲击接地电阻值不得大于30欧姆。（6）机械设备上的避雷针（接闪器）长度应为12m。6、照明：（1）场照明用高光效、长寿命的照明光源。（2）照明器的选择：a）正常湿度时，选用开启式照明器。b）在潮湿或特别潮湿的场所，选用密闭型防水、防尘照明或配有防水灯头的开启式照明器。c）含有大量尘埃，但无爆炸和火灾危险的场所，采用防尘照明器。（3）一般场所选用额定电压为220V的照明器。（4）在潮湿和易触及带电体场所的照明电源电压不得大于24V。（5）使用行灯符合下列要求：a）电源电压不超过36V。b）灯头与灯具结合牢固，灯头无开关。c）灯泡外部有金属保护网。（6） 碘钨灯距地高度不得低于1.5m。（7） 照明灯具的金属外壳必须作保护接零。（8） 室外灯具距地面不得低于3m，室内灯具不得低于2.4m。（9）灯具内的接线必须牢固。7、使用与维修：（1）所有配电箱均按配电级别进行编号，配电箱内盘面上均应标明各回路的名称、用途，并作出分路标记。（2）所有配电箱门均配锁，配电箱和开关箱由专人负责。（3）所有配电箱、开关箱每月进行检查和维修一次。（4）配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。（5）配电箱、开关箱内不得挂接其他临时用电设备。（6）施工现场停止作业一小时以上时，应将动力开关箱断电上锁。8、预防电气火灾措施：（1）施工组织设计时根据设备用电量正确选择导线截面。（2）配电线路采用熔断器作短路保护时，容体额定电流一定要小于电缆允许载流量的2.5倍，并经常教育用电人员执行安全操作规程，避免作业不当造成火灾。（3）配电室的耐火等级要大于三级，室内配置砂箱和绝缘火器，严格执行变压器的运行检修制度，现场中的电动机严禁超载使用，电机周围无易燃物，发现问题即使解决，保证设备正常运行。（4）施工现场内严禁使用电炉，使用碘钨灯时，灯与易燃物间距要大于30cm室内不准使用功率超过100W的灯泡。（5）使用电焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备，电焊机要放在通风良好的地方。（6）施工现场的高大设备和有可能产生静电的电器设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。（7）存放易燃气体、易燃物的仓库的照明一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接应满足有关规定要求。（8）配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责，定期清扫。（9）施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。（10）扑灭电气火灾注意事项：a.迅速切断电源，以免事态扩大。b.当电源因其它原因不能切断时，一方面派人供电端拉闸，另一方面灭火时，人体各部位与带电体应保持一定安全距离，必须穿戴绝缘用品。c.扑灭电器火灾时，要用绝缘性能好的灭火剂，严禁使用灭火剂进行扑救。9、急救措施当发现触电后，首先使触电人迅速脱离电源。与此同时，还应防止触电人在脱离电源后可能造成的二次伤害。然后采取必要的急救措施，如人工呼吸，若心脏也停止跳动，还应进行胸外心脏挤压以助其血液循环。若有外伤也应及时予以治疗。但首先的仍是采取人工呼吸、心脏挤压等急救措施，并及时请医生，以便进行救护工作。五、施工规定及交底：1、电箱管理规定1）非电工人员，严禁乱用电气设备。2）操作人员使用各种电器设备时，必须认真执行安全操作规程，并服从电工的安全技术指导。3）任何单位、任何人不得指派无电工操作证人员进行电气设备的安装、维修工作，更不准强令电工违章作业。4）专业电工有权制止一切违章用电行为，有权向安全部门报告。5）电箱安装就位后，经验收合格后方可使用。2、配电装置维修管理规定1）进行维修前必须将前一级电源开关分闸断开，并悬挂停电标志牌，然后用验电笔检查确认被维修装置断电后，方可进行维修。2）维修时必须两人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。3）维修人员必须是熟悉配电装置的专业电工，使用绝缘工具，佩带劳动用品。4）更换电气必须与原规格一致，禁止不合格的代用品，如因条件限制，电气元件的更换必须经过工长同意。5）维修结束应脱离配电装置，然后由电源侧开始逐级合闸通电，用验电器确认电源接通后，再给下一级通电试验，然后摘除上一级电源开关上悬挂的停电标志牌。3、电气安全生产管理制度1）工程开工前，必须编制施工用电方案，并向电工进行全面的安全技术交底。2）项目经理部应有专人管理暂设电气工程，线路、设备安装后进行验收，合格后方可送电。3）安装、维护暂设电气设备，必须严格执行建筑市政施工暂设电气管理规定。4）对施工用电设备必须定期进行检查，各种检查记录健全。5）现场使用、手持电动工具及移动设备，必须安装漏电保护装置。6）施工现场和车间的电闸，必须有箱、有门、有锁，一机一闸一箱一漏。通过道路的电源线，必须穿套管，埋入土内，铁电闸箱要接零。7）电工必须经过培训、考核，经有关部门发给合格证才能上岗作业，非电工严禁拆改电气设备。8）任何人不得强行指令电工违章作业。9）施工用电实行三相五线制，保证首尾端有漏电保护器。10）分包使用电气设施，必须编写用电计划和制定用电管理制度，同时签定总分包责任合同、划分用电责任，遵守总包用电规定。4、安全用电自我防护技术交底施工现场用电人员应加强自我防护意识，特别是电动建筑机械的操作人员必须掌握安全用电的基础知识，以减少触电事故的发生，对现场中一些固定机械设备的防护和操作人员应进行如下交底：1）开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决处理。2）开机前仔细检查电气设备的接零保护线端头是否松动，严禁赤手触摸一切带电绝缘导线。3）严格执行安全用电规范，凡一切属于电气维修安装的工作，必须由电工来操作，严禁非电工进行电工作业。5、用电组织管理规定1）本施工用电组织设计只负责五个500A负荷开关下方施工用电系统，施工用电以上系统高压部分由供电局及甲方负责。2）项目电工只负责甲方配电室值班和正常运转的使用权，发现问题及时报甲方及供电局检修，项目电工不得动用施工现场临时用电安全技术规范（JGJ 46-2005）第一条规定内的一切电气设备。3）本用电组织设计用电量不包括正式工程的设备试验用电。4）现场用电由公司机电部门负责编制方案，公司总工负责审批，项目经理负责管理，公司项目管理部负责监督，项目安全员负责检查，现场电工负责使用维修。5）建立技术交底制度，本方案编写未尽之处由现场工长作详细安全技术交底，安全工程师向专业电工、各类用电人员负责介绍临时用电组织设计和安全技术措施的总体意图，技术内容和注意事项，并应在技术交底文字中履行交底和被交底人的签字手续，注明交底日期。6）建立安全检测制度，从临时用电、送电开始，每月四次对临时用电工程进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值，漏电保安器动作参数等，以监视临时用电工程是否安全可靠，并作好检测记录。7）建立电气维修制度，加强日常的定期维修工作，及时发现和清除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。8）建立电气拆除制度，建筑工程竣工后，临时用电拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施。）建立安全用电责任制，对临时用电各部位的操作责任、维修分片、分块、电箱分人、设备分机落实责任到人头，并辅助必要的奖罚。6、塔式起重机安全技术交底1）塔式起重机必须的重复接地应在大臂轨道两端各设一组接地装置，每隔30米应加一组接地装置。2）塔式起重机必须做防雷接地，同一台电气设备的重复接地线与防雷接地可使用同一个接地体，接地电阻值，应取两者的最低值。3）塔式起重机的各种限位开关必须齐全有效，其供电电缆不得挑空。4）对于起重设备在每天工作前必须对各种行程开关进行空载检查，正常后方可使用。5）塔式司机必须持证上岗。7、机械安全技术交底1）打夯机械的操作手柄必须采取绝缘措施。2）操作人员必须穿戴绝缘鞋、手套、两人操作、一人打夯、一人负责整理电缆。3）夯土机必须装设防溅型漏电保护器，其额定漏电动作电流小于15mA，额定漏电动作时间小于0.1S。4）夯土机械的负荷线应采用橡皮护套铜芯电缆，其电缆长度应小于50m。8、焊接机械安全技术交底1）焊接机械应放置在防雨、通风良好的地方，严禁在有易燃易爆物品周围施焊。2）电焊机一次线长度应小于5m，一、二次防护齐全。3）焊机机械二次县应选用YAS型橡皮护套铜芯多股软电缆。4）手柄和电缆线的绝缘良好。5）电焊变压器的空载电压控制在80V以内。6）操作人员必须持证上岗，施焊人要有用火证和看护人，必须穿戴绝缘鞋和手套，使用护目镜。9、类手持电动工具安全技术交底1）手持电动工具的开关箱内必须安装隔离开关，短路保护，过负荷保护和漏电保护器。2）手持电动工具的负荷线，必须选择无接头的 多股铜芯橡皮护套软电缆，其应符合通用橡套软电缆GB5013.2-98的要求，其中绿、黄双色线任何情况下只能用作保护线。3）施工现场优先选用类手持电动工具，并应装设额定漏电动作电流小于15mA，额定漏电动作时间小于0.1S的漏电保护器。4）在狭窄场所施工，优先使用带隔离变压器的类手持电动工具，如果选用类手持电动工具必须装设防溅型漏电保护器，把隔离变压器或漏电保护器装在狭窄场所外边并应设专人看护。5）手持电动工具的负荷线应采用耐气候型的橡皮护套铜芯电缆，电缆不得有接头。6）手持式电动工具的外壳、手柄、负荷线。插座、开关等必须完好无损，使用前要做空载检查运转正常方可使用。六、现场施工安全措施：1、电气操作员严格执行电工安全操作规程，对电气设备工具要进行定期检查和试验，凡不合格的电气设备、工具要禁止使用。2、电工人员严禁带电操作，线路上禁止带负荷接线，正确使用电工工具。3、电气设备的金属外壳必须做接地或接零保护，在总箱、开关箱内必须安装保护器，实行两极漏电保护。4、电器设备所用保险丝，禁止用其它金属代替，并且需与设备容量相匹配。5、施工现场严禁使用塑料线，所用绝缘导线型号及截面必须符合设计。6、电工必须持证上岗，操作时必须穿带好各种绝缘防护用品，不得违章操作。7、当发生电气火灾时，应立即切断电源，用干砂灭火，或用干粉灭火机灭火，严禁使用导电的灭火剂灭火。8、凡移动式照明必须采用安全电压。9、施工现场临时用电施工，必须执行施工组织设计和安全操作规程。七、内业资料1、临时用电安全技术档案目录表（总目录）目录表在建档时把计划建档的主要内容统一打印，并贴在档案盒正面里侧面目录中的项目应为“档案”中各分项资料的主要名称。2、临时用电施工方案“施组”应在工程正式开工前，由电气技术人员编制，装订顺序按封面审批表目录具体内容施工现场临电布置图封底的顺序。3、内容：具体内容参照规范、标准及现场实际情况编写，并体现出基础、结构、装修阶段的特点，要有针对性，安全可靠，经济合理。4、施工图包括现场临时用电总平面图、系统图。总平面图要突出配电线路的走向、配电箱的位置、重复接地点等。总系统图上要反映出配电系统的三级配电、三级以上漏电保护及消防电源等情况。总系统图应从变压器或甲方提供的电源开始总配电箱分配电箱开关箱设备。采用单线绘制。5、临时用电施工方案变更记录 当施工现场发生变化与“施组”不符时，做施组变更，变更记录应有原“施组”编制人做变更或经其同意，变更记录同样履行审核、审批手续。6、临时用电安全技术交底记录“方案”审批后，在施工作业前，应由编制“施组”人员向临时用电工程安装负责人和电管人员进行“方案”交底。然后由电气安装负责人，向电气安装人员进行分部分项工程安装标准、工艺要求、安全注意事项等进行交底；然后由电管人员向临时用电值班电工进行值班、维修工作的安全技术交底，以及向使用电气设备人员进行安全用电基本知识、操作技能的交底。交底填写“临电表格3”表中分部分项工程名称栏：“主要按配电线路、配电箱、防雷与接地、照明装置、用电设备、手持电动工具、消防系统”等方面作交底。交底既要具体，又要有针对性，最后办理签认手续，交底一式三份，即交底人、接受人和安全员各存一份。7、临时用电电气设备试验、检验、调试记录临时用电工程安装前，电气设备、线路等需要做绝缘性能等测试，临时用电工程按“方案”安装完后，要对配电系统、消防系统及机械设备如钢筋、木工、搅拌机等进行检验和综合调试，主要是外观、控制部分和通电运行。如卷扬机限位装置，木工、钢筋加工机械、消防控制系统等方面。电气设备试验、检验凭单和调试记录填写记录表。 8、临时用电工程检查验收记录临时用电工程安装完后，经系统试验、检验、调试满足要求后，除大型、特殊工程由公司组织总体验收外，均由项目部工程负责人组织；电气技术人员、电管人员、安全员、施工员等参加，进行总体验收，验收包括现场和资料两部分。现场包括外观检查是否完好，安装标准；系统通电运行，控制系统动作正确、灵敏、功能能否满足需求等方面；资料包括“施组”、交底、检测、调试记录、各种检查记录等资料是否全面、有针对性。9、临时用电接地电阻测试记录接地装置投入使用后，每三个月摇测一次。接地电阻测试记录填“临电表格6”，记录表中组别及实测数据栏要求。最后办理签认手续。10、临时用电绝缘电阻测试记录临时用电工程正式安装前对电缆线、电器设备进行绝缘测试，合格后投入安装使用，并在安装完后，再对配电系统（干线部分）进行测试，合格后可进入试验、检验、调试程序。配电系统投入运行后，根据气候等情况增加检测次数，如雪天后及电器设备发生故障后、新增加电器设备后等。11、临时用电检查复查记录临时用电工程经检查验收合格，投入使用后，现场每旬由电管人员组织一次检查，也可与项目部的检查一起，上级部门的检查情况及整改复查情况也填此表。12、临时电工维修工作记录工程开工后，电工值班维修工作记录即开始，值班维修工作记录填“临电表格9”。13、临时用电漏电保护器运行检测记录漏电保护器安装前应做抽检，外观检查后测试其漏电动作电流、时间，符合规定后再安装。漏电保护器安装完后，空载按试验按钮3次，动作正确，带负荷合闸3次，均不应有误动作，否则更换。漏电保护器投入运行后，每月检查一次，主要检验动作灵敏度及外观，有条件的可用仪表测试漏电动作电流和时间，符合规定，可继续运行。对整个现场进行漏开编号。14、临时用电接地装置隐检与简图此表主要反映接地装置的详细做法，在接地装置安装敷设完后，隐蔽之前，即第一次测试绝缘电阻时用，填写记录。记录表中接地类别，现场常见的工作接地、重复接地、防雷接地，一种类型的接地装置做法相同的几组可填一张表。接地装置简图以大样图表示且与实际相符，如接地装置不符合标准时返工重做，然后再填表。最后办理签认手续。15、临时用电进场电气设备检验记录对新进场的电气设备在安装使用前应做检验，合格后方可投入使用。检验记录。16、临时用电值班电工名册、操作证复印件、考试卷电工名册将现场值班电工按“临电表格13”项目如实填写，操作证复印件可单独设封面，也可贴于名册表后，考试卷单独设封面，考试卷是每年对值班电工进行培训教育的考核试卷，考完保存在此项中。17、在施工程安全月报表此表由项目部电管人员每月填写一次，上报公司，以便于了解现场用电情况。上级部门检查情况栏填上级部门检查查出的问题。18、电气设备使用说明书及合格证将电气设备、电缆线等说明书、合格证收集整理，每一规格型号至少留一份。19、安全用电管理制度和电工值班制度项目部根据现场情况制定，统一打印放在档案内，同时放大装入镜框，布置在电工值班室及配电室内。制度落款盖单位章及日期。八、附图现场平面布置图系统图- 27 -
