燃气锅炉168小时试运大纲.doc

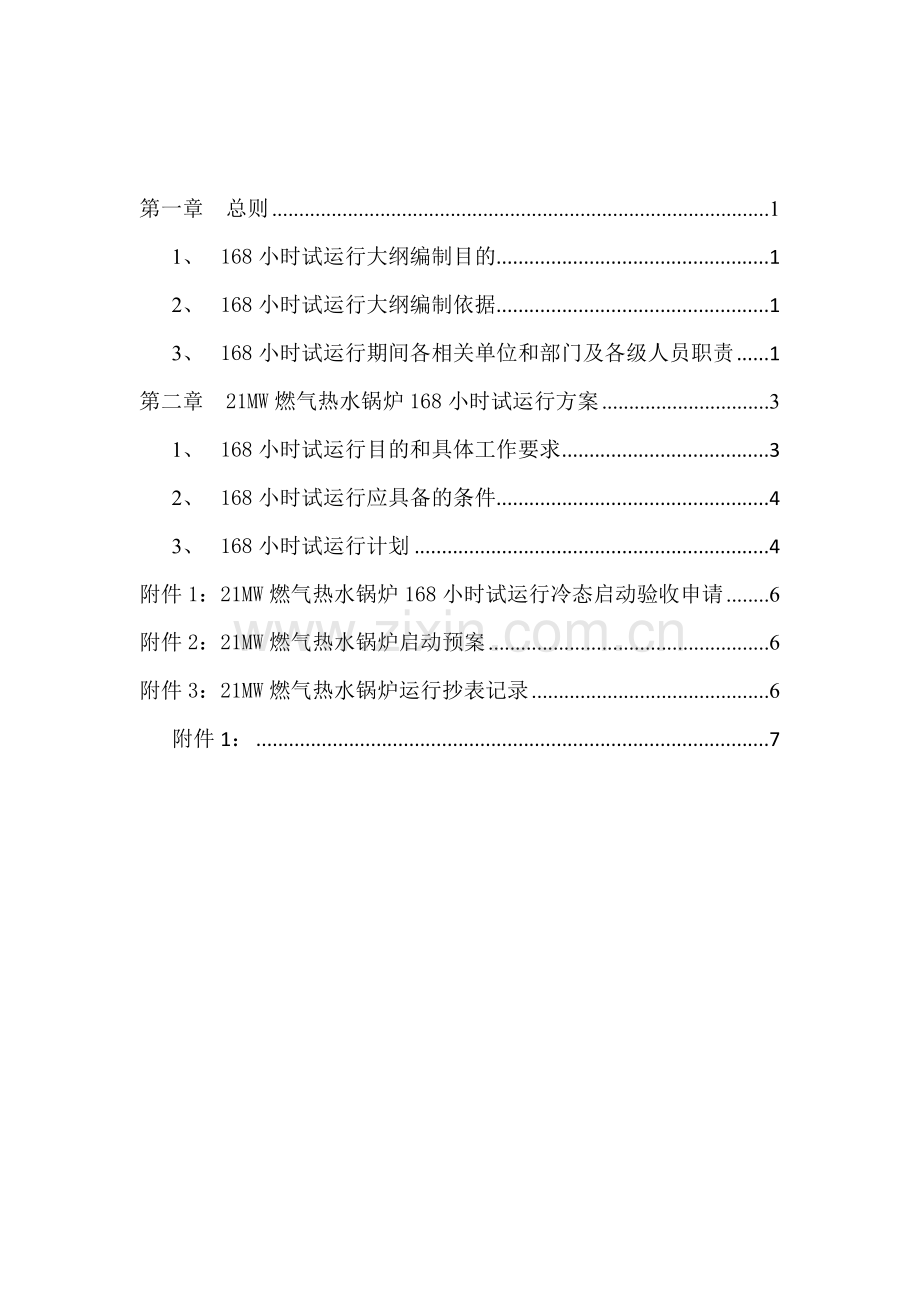

第一章 总则11、168小时试运行大纲编制目的12、168小时试运行大纲编制依据13、168小时试运行期间各相关单位和部门及各级人员职责1第二章 21MW燃气热水锅炉168小时试运行方案31、168小时试运行目的和具体工作要求32、168小时试运行应具备的条件43、168小时试运行计划4附件1：21MW燃气热水锅炉168小时试运行冷态启动验收申请6附件2：21MW燃气热水锅炉启动预案6附件3：21MW燃气热水锅炉运行抄表记录6附件1：7第一章 总则1、 168小时试运行大纲编制目的为使168小时试运行工作有组织、有计划、有秩序地进行，全面提高168小时试运行质量，确保机组安全、可靠、经济、文明地投入生产，特制定本大纲。2、 168小时试运行大纲编制依据3.1 电力生产安全工作规定3.2 电力安全工作规程（热力和机械部分）3.3 电力安全工作规程（发电厂和变电所电气部分）3.4 火电工程调整试运质量检验及评定标准（2006年版）3.5 火电工程启动调试工作规定3.6 火力发电厂安全、文明生产达标考核实施细则3.7 电力建设基本工程整组满负荷试运质量监督检查典型大纲3.8 蒸汽锅炉安全技术监察规程3.9 防止电力生产重大事故的二十五项重点要求3.10 GB 50273-2009 锅炉安装工程施工及验收规范3.11 仪征热电公司电气运行规程和50 t/h燃气应急锅炉运行规程3、 168小时试运行期间各相关单位和部门及各级人员职责5.1 仪征热电公司的主要职责（1） 全面负责21MW燃气热水锅炉锅炉168小时试运行全过程的组织管理、运行管理和协调工作。（2） 负责编制和发布各项试运管理制度和规定，对工程的安全、质量、进度、环境和健康等工作进行控制。（3） 负责协调解决合同执行中的问题和外部关系。（4） 负责组织相关单位对系统联锁保护定值和逻辑的讨论和确定。（5） 负责试运现场的消防和安全保卫管理工作，做好建设区域与生产区域的隔离措施。（6） 负责组织对整组启动试运调试措施的审核、批准。（7） 负责试运过程的监督管理，参加试运条件的检查确认和整组启动试运后的质量验收签证。（8） 负责试运过程中的缺陷管理，建立台帐，确定缺陷性质和消缺责任单位，组织消缺后的验收，实行闭环管理。（9） 组织或参加重大技术问题解决方案的讨论。5.2 国电能源的主要职责（1） 整组168小时试运行期间的技术指导工作。（2） 配合整组168小时试运行各阶段的检查、交接验收和竣工验收工作。（3） 全面协调试运全过程中施工单位、调试单位的工作。（4） 负责编制调试大纲。（5） 负责编制、报审整组试运的方案与措施。（6） 组织协调并实施完成启动试运全过程中的调试工作。（7） 建立并填写调试、试运有关表格，提交启动调试阶段有关的记录和文件。（8） 负责执行启动试运中重大问题的解决方案或建议，提出调试报告和调试工作总结。（9） 提交与燃气锅炉建设工程配套的所有文件资料、备品配件和专用工具等。（10） 参与性能考核试验。5.3 施工单位的主要职责（1） 负责完成启动需要的建筑和安装工程，以及试运中临时设施的制作、安装和系统恢复工作。（2） 负责试运阶段设备与系统的就地监视、检查、维护、消缺和完善，使与安装相关的各项指标满足达标要求。（3） 机组移交生产前，负责试运现场的安全、保卫、文明试运工作，做好试运设备与施工设备的安全隔离措施。（4） 根据总承包方的委托作好系统整组启动和性能试验需要的试验测点和设施的安装工作，负责进行设备检查，及时消除设备缺陷。积极作好文明启动工作。（5） 移交试生产前，负责试运现场的安全、文明、消防、治安保卫等工作。（6） 提交与工程配套的所有文件资料、备品配件和专用工具等。5.4 发电部的主要职责（1） 负责完成各项生产运行的准备工作，包括：天然气、水、汽、压缩空气、酸、碱、化学药品等物资的供应和生产必备的检测、试验工器具及备品备件等的配备，燃气锅炉运行规程、系统图册、各项规章制度和各种工作票、操作票、运行和生产报表、台帐的编制、审批和试行，运行及维护人员的配备、上岗培训和考核、运行人员正式上岗操作，设备和阀门、开关和保护压板、管道介质流向和色标等各种正式标识牌的安置，生产标准化配置等。（2） 负责整组168小时试运行全过程的运行操作工作，运行人员应分工明确、认真监护、精心操作，防止发生误操作。对试运过程中发现的各种问题提出处理意见或建议，参加试运后的质量验收签证。（3） 配合做好运行设备与试运设备的安全隔离措施和试运设备的临时交接工作。（4） 在启动试运中，在总承包单位人员的监督指导下，负责设备启动前的检查及启停操作、运行调整、巡回检查和事故处理。（5） 负责工作票的管理、工作票安全措施的实施及工作票和操作票的许可签发及消缺后的系统恢复。（6） 机组移交生产后，全面负责机组的安全运行和维护管理工作，负责协调和配合安排机组施工尾工、调试未完成项目的实施和施工遗留缺陷的消除，负责质量验收的组织协调工作，加强生产管理，使与生产有关的各项指标满足相关技术要求。5.5 性能试验人员职责（1） 负责编制、报审性能试验大纲并组织实施。（2） 负责性能试验所需的仪器仪表及工器具。（3） 试验过程中对本单位参与试验人员的现场操作安全负责。（4） 负责提交准确客观的试验报告，并根据试验结果提出性能优化方案。第二章 21MW燃气热水锅炉168小时试运行方案1、 168小时试运行目的和具体工作要求1.1 试运行目的通过既定时间段的168小时试运行，全面检验21MW燃气热水锅炉项目的建设成果、考核相关性能指标是否符合设计要求、21MW燃气热水锅炉的投运是否能够达到预期目标，并通过试运行发现项目存在的问题，从而进一步完善项目建设内容，确保项目顺利通过竣工验收并平稳地移交给生产运行单位。1.2 试运行的具体工作要求1.2.1 因21MW燃气热水锅炉直接对外供热，锅炉负荷由外界用热负荷决定，锅炉实际使用压力与蒸发量均低于实际值，所以本次168小时试运行将根据实际情况，在额定负荷范围内灵活的带负荷试运行。1.2.2 因本次168小时试运行只是为了检验21MW燃气热水锅炉的设备供货质量、安装质量和实际运行性能，由于外界因素干扰造成的试运过程中断（如供应天然气压力异常波动或中断、外界停止用热等造成燃气锅炉短时停运等情况），将不作为对燃气锅炉连续运行的考核内容，待外界条件满足后，试运过程继续执行，直到满168小时实际运行时间。2、 168小时试运行应具备的条件2.1 在锅炉启动以前，下列主要调试工作项目均已结束：2.7.1 锅炉水冲洗结束。2.7.2 锅炉烘炉结束。2.7.3 锅炉点火试验结束。2.7.4 锅炉煮炉结束。2.7.5 蒸汽冲管结束。2.7.6 保护已校验2.2 办理附件1的21MW燃气热水锅炉168小时试运行冷态启动验收申请2.3 21MW燃气热水锅炉启动，按3.0的168小时试运行计划执行。3、 168小时试运行计划3.1 168小时试运行计划序号计划时间项目名称1.1月12日11:00燃气锅炉开始运行2.1月13日连续运行3.1月14日连续运行4.1月15日连续运行5.1月16日连续运行6.1月17日连续运行7.1月18日连续运行8.1月19日11:00运行时间满足168小时后停运93.2 性能考核试验内容序号项目名称工作内容工程数量备注121MW燃气热水锅炉性能测试锅炉热效率测试2个满负荷校核两次2额定蒸汽参数下的蒸汽流量测试1个满负荷3额定蒸汽参数下的最低稳燃负荷测试1个30%负荷以下4蒸汽温度波动范围测试1个连续稳定负荷5蒸汽压力波动范围测试1个连续稳定负荷6排烟温度测试2个满负荷、最高负荷7NOX排放指标测试3个30%、70%、100%负荷8除氧器出口含氧量测试1个连续稳定负荷附件1：21MW燃气热水锅炉168小时试运行冷态启动验收申请附件2：21MW燃气热水锅炉启动预案附件3：21MW燃气热水锅炉运行抄表记录二一七年一月十日附件1：21MW燃气热水锅炉168小时试运行冷态启动验收申请一、 燃气锅炉168小时试运行冷态启动前的检查和确认序号内容总包单位确认签字业主单位各专业确认岗位签字 1.现场消防设施按规定摆放到位、数量合格、检验合格。安全警告标志标识齐全。安全主管 2.应急预案准备齐全并经过演练。安全主管 3.现场照明充足、事故照明安全可靠，通道畅通，文明卫生合格。安全主管 4.热控保护定值核对正常、保护已校验合格，热控电源送电，所有热工测点及仪表，声光报警信号均校验合格。热控专工 5.电气保护定值核对正常、保护已校验合格，电气测点及仪表，声光报警信号均校验合格。电气专工 6.现场通讯正常，防爆对讲机按规定配备，电话畅通。司炉 7.燃气锅炉工作票终结，现场安全措施恢复，没有影响启动的缺陷。司炉 8.按燃气锅炉系统检查卡确认各系统阀门位置正确，电动门、电动挡板机构、电机送电。司炉 9.燃气锅炉各风门、气动门、电动门试验正常；各电机测绝缘合格，分系统试转正常。司炉 10.气化站已为锅炉运行准备好充足的天然气。司炉 11.各公用系统，压缩空气系统、化学除盐水系统、化学加药系统均运行正常。司炉二、 根据工程进度，特申请对燃气锅炉168小时试运行。总承包单位项目经理意见： 综合管理部安全主管意见：设备管理部意见：发电部意见：生产副总经理意见：总经理意见：
