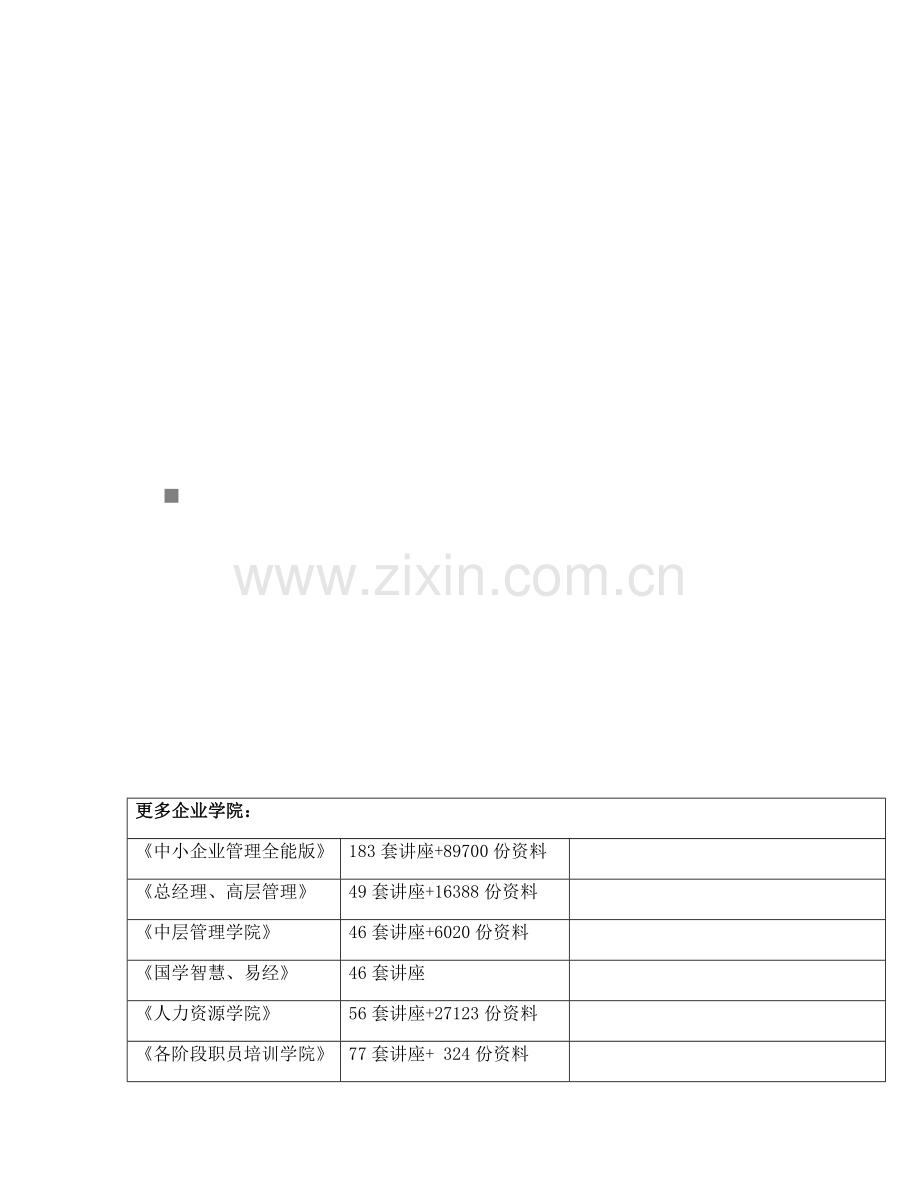

奥迪4S店施工组织设计样本.doc

n

更多企业学院：
《中小企业管理全能版》
183套讲座+89700份资料

《总经理、高层管理》
49套讲座+16388份资料

《中层管理学院》
46套讲座+6020份资料

《国学智慧、易经》
46套讲座

《人力资源学院》
56套讲座+27123份资料

《各阶段职员培训学院》
77套讲座+ 324份资料

《职员管理企业学院》
67套讲座+ 8720份资料

《工厂生产管理学院》
52套讲座+ 13920份资料

《财务管理学院》
53套讲座+ 17945份资料

《销售经理学院》
56套讲座+ 14350份资料

《销售人员培训学院》
72套讲座+ 4879份资料

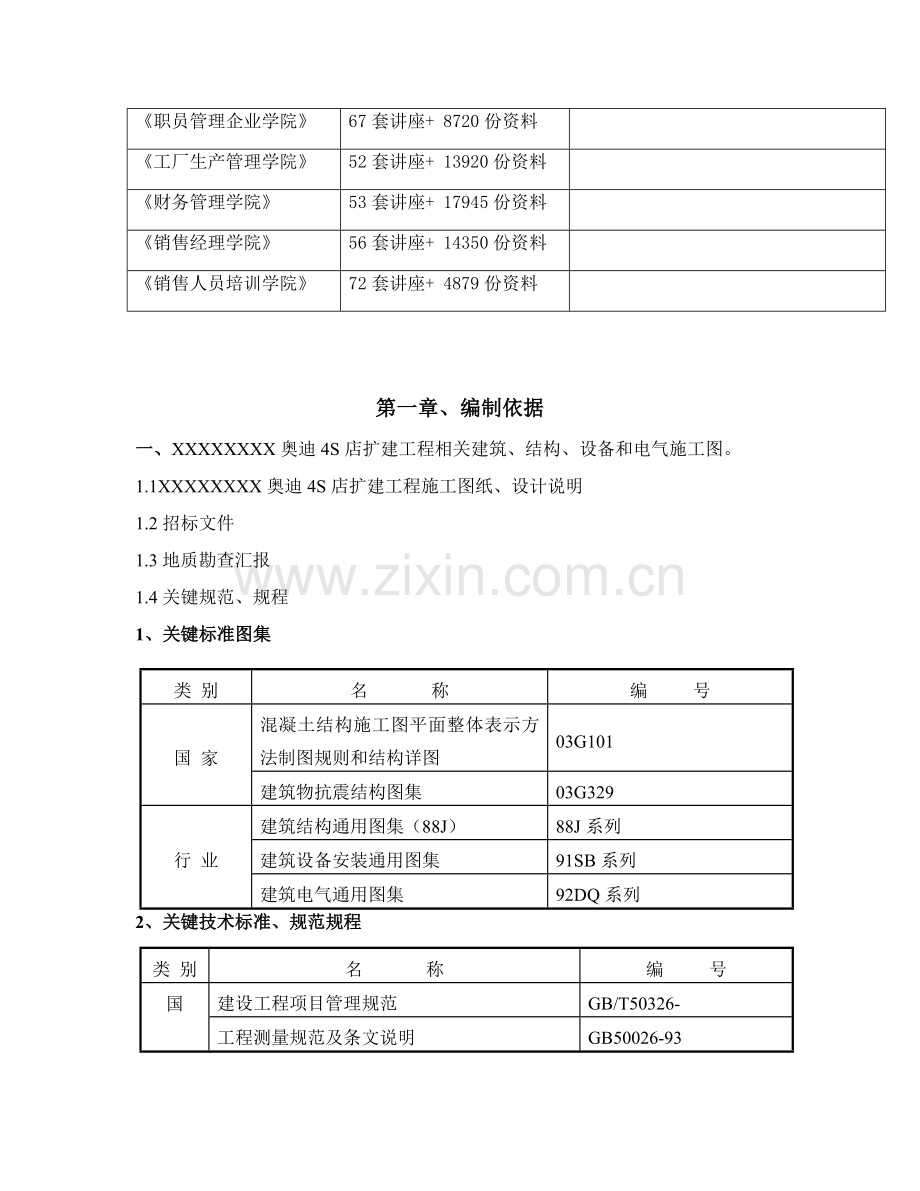

第一章、编制依据
一、XXXXXXXX奥迪4S店扩建工程相关建筑、结构、设备和电气施工图。
1.1XXXXXXXX奥迪4S店扩建工程施工图纸、设计说明
1.2招标文件
1.3地质勘查汇报
1.4关键规范、规程
1、关键标准图集
类 别
名 称
编 号
国 家
混凝土结构施工图平面整体表示方法制图规则和结构详图
03G101
建筑物抗震结构图集
03G329
行 业
建筑结构通用图集（88J）
88J系列
建筑设备安装通用图集
91SB系列
建筑电气通用图集
92DQ系列
2、关键技术标准、规范规程
类 别
名 称
编 号
国

家
建设工程项目管理规范
GB/T50326-
工程测量规范及条文说明
GB50026-93
建筑工程施工质量验收统一标准
GB50300-
地基和基础工程施工质量验收规范
GB50202-
砌体工程施工质量验收规范
GB50203-
混凝土结构工程施工质量验收规范
GB50204-
混凝土质量控制标准
GB50164-92
混凝土强度检验评定标准
GBJ107-83
屋面工程施工质量验收规范
GB50207-
建筑地面工程施工质量验收规范
GB50209-
建筑装饰装修工程质量验收规范
GB50210-
建筑给水及采暖工程施工质量验收规范
GB50242-
机械设备安装工程施工及验收通用规范
GB50231-98
工业自动化仪表工程施工及验收规范
GBJ93-86
建筑电气工程施工质量验收规范
GB50303-
电气装置安装工程低压电器施工及验收规范
GB50254-96
电气装置安装工程电缆线路施工及验收规范
GB50168-92
电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB50171-92
电气装置安装工程接地装置施工及验收规范
GB50169-92
电气装置安装工程电气设备交接试验标准
GBJ150-91
民用建筑工程室内环境污染控制规范
GB50325-
地 方

及 其

行 业

钢筋机械连接通用技术规程
JGJ107-96
混凝土泵送施工技术规程
JGJ/T10-95
建筑机械使用安全技术规程
JGJ33-
建筑施工高处作业安全技术规范
JGJ80-91
施工现场临时用电安全技术规范
JGJ46-88
3、关键法规
类 别
名 称
编 号
国

家
中国建筑法

中国环境保护法

中国计量法

建设工程施工现场管理要求
建设部15号令
建设工程质量管理条例
国务院令第279号
房屋建筑工程和市政基础设施工程实施见证取样和送检要求
建设部（）211

1.5、其它文件
1、XX市建设工程施工现场安全防护标准 京建施〔〕1号
2、XX市建设工程施工现场管理场容卫生标准 京建施〔〕2号
3、XX市建设工程施工现场环境保护标准 京建施〔〕3号
4、XX市建设工程施工现场保卫消防标准 京建施〔〕4号
5、我单位编制XXXXXX奥迪4S店扩建工程概算资料
6、施工现场及周围环境调查统计
7、建筑业新技术
8、施工方案研讨统计

二、工程介绍
2.1、总体介绍
序号
项目
内 容
1
工程名称
XXXXXX奥迪4S店扩建工程
2
工程地址
XX市XX区XX路11号
3
建设单位
XXXXXX汽车
4
设计单位
XXXXXXXX建筑设计
5
监理单位
XXXXXXXX建筑监理企业
6
施工单位
XXXXXXXX建设总企业
7
资金起源
自筹
8
质量目标
合格
9
工程范围
正式协议文本中确定全部项目
10
工期要求
双方在协议中确定
11
总建筑面积
21373.81平方米
12
建筑层数
三层钢结构，局部一至三层
13
建筑高度
13.50M
14
防火类别及耐火等级
防火类别为二级，耐火等级为二级
15
抗震设防烈度
八度
16
关键结构形式
主体为轻钢结构，基础为独立基础
2.2建筑设计介绍
序号
项目
内 容
1
建设功效
地上三层车展
2
建筑特点
钢筋混凝土基础、钢结构主体
3
总建筑面积
21373.81平方米
占地面积

4
建筑层数
三层钢结构，局部一至三层
5
建筑层高
5.0M、4.0M
6
建筑平面
横轴线号
A-Q轴
纵轴线号
1-21轴
横轴距离
51.95 m
纵轴距离
98.00m
7
建筑防火
防火类别为二级、耐火等级为二级
8
外装修
外装修
铝板
门窗工程
塑钢窗、木质防火门
屋面工程
组合楼板、50厚挤塑聚苯板保温、最薄30厚1：0.2：3.5水泥粉煤灰页岩陶粒找坡1%、20厚1：3水泥砂浆找平层、SBS改性沥青防水卷材、70厚沥青混凝土面层。
9
内装修
顶棚
石膏板、金属开孔板
地面
铺地砖地面、水泥地面、（坡道沥青）砼地面
内墙
防火涂料
门窗工程
一般门（木质）
特种门（木质防火门）
10
防水工程
屋面做法
SBS改性沥青防水卷材
厕所做法
1.5厚JS涂层防水
地沟
1.5厚JS涂层防水
屋面防水等级
防水等级二级、防水耐久年限为
2.3结构设计类型
序号
项目
内 容
1
结构类型
基础结构形式
钢筋混凝土独立柱基础
主体结构形式
钢框架结构
屋面结构形式
钢承板
2
土质、水位
以层重粉质粘土和（2-1）层砂质粉土，水位较深
3
地基
持力层以下土质类别
粉质粘土为持力层
地基承载力
地基承载力特征值fka=110kpa
4
砼强度
部位
基础
C30
地上结构
C25
5
抗震等级
工程设防烈度 8度
抗震等级 二级
6
钢筋类别
非预应力钢筋及等级
HPB235、 HRB335、 HRB400
7
钢筋保护层
基础
基础40mm、梁25mm
板
15mm
8
楼梯坡道结构形式
楼梯结构形式
钢结构
坡道结构形式
钢承板钢筋混凝土
2.4专业设计介绍
2.4.1给排水系统
序号
项目
设计要求
系统做法
管线类别
1
给水排水系统
生活给水
采取市政自来水最低供水压力0.35Mpa
丝扣连接
衬塑镀锌管
排水
污、废合流，经化粪池处理后排入市政污水管网
粘接
U-PVC管
雨水
采取外排形式排放
粘接
U-PVC管
消防水
室外消防栓由市政供给 、室内供水由原有消防水池供给、地下有2台加压泵，一用一备。系统由一套稳2.4.4压设备控制。
焊接钢管
焊接连接
2.4.2消防系统
序号
项目
设计要求
系统做法
管线类别
2
消防系统
试验压力1.40Mpa
工作压力0.6Mpa
沟槽式连接
DN≤80时丝扣连接
衬塑镀锌管
2.4.3通风系统
序号
项目
设计要求
系统做法
管线类别
3
通风系统
试验压力1.40Mpa
工作压力0.6Mpa
沟槽式连接
DN≤80时丝扣连接
衬塑镀锌管
2.4.4电力系统
序号
项目
设计要求
系统做法
管线类别
4
电力系统
照明
采取市政自来水最低供水压力0.35Mpa
丝扣连接
≥40采取JDG管
＜40采取焊接钢管
动力
动力负荷采取放射式和链式相结合配电方法
顶丝、焊接
≥ф40采取JDG管
＜ф40采取焊接钢管
弱电
电视、网络
顶丝
JDG电线管
防雷
屋面暗敷设。采取ф10镀锌圆钢。避雷网格≯20X20M.
焊接
ф10镀锌圆钢
2.4.5采暖系统
序号
项目
设计要求
系统做法
管线类别
5
采暖系统
（自供暖）
自备锅炉供热水，水温90试验压力1.40Mpa
工作压力0.6Mpa
沟槽式连接
DN≤80时丝扣连接
衬塑镀锌管
2.4.6通风系统
序号
项目
设计要求
系统做法
管线类别
6
通风系统

风管均采取镀锌铁皮制作。风管壁厚及加固方法等均按《通风和空调工程施工及验收规范》相关要求进行制作。
角钢、法兰连接
采取镀锌铁皮
2.5关键承包范围
依据招标文件要求本工程关键承包内容。
2.5.1甲方提供施工图纸内土建、室内外装修、水、电、暖通及弱电工程。
2.5.2承包范围：按甲方提供二手车展厅及车间改造工程施工图纸，项目包含：一层机修车间、二层停车场、三层钣金喷漆、屋面停车场、新车交车间、精品销售区、服务功效区、服务展示区、接车雨棚、用户休息区及食堂。
2.5.3按甲方提供施工图纸施工。
2.5.4甲方供给材料包含防火门窗、防火卷帘、电动提升门、电动感应门等主材及辅材。除了应由供给商负责安装项目外，其它均由乙方负责安装。
2.6本工程施工难点分析
1、本工程现场周围场地狭小，建筑物周围没有条件铺设施工用道路。只是在拟建建筑物西侧一块空地能够利用，大量工程物料只能从这个方向进出施工现场，对组织流水施工、平行施工全部不利，所以增大了施工困难。
2、本工程属于扩建工程，新老建筑之间在基础工程、主体工程施工过程中相互影响，不易和整体工程同时、对促进工期不利。
第三章、总体施工方案
3.1项目管理关键目标
3.3.1质量目标：确保本工程建筑、装修全部达成“合格”。
3.1.2质量方针：重信誉、守协议、取信用户、保质量、创名牌回报市场。
3.1.3工期目标：本工程严格按协议工期交验。
3.1.4成本造价控制目标：尽最大能力减小和节省工程成本及造价，使业主投资发挥最好效益。
3.1.5安全目标：杜绝死亡事故、火灾事故和人员中毒事件发生。轻伤频率控制在3‰以内。
3.1.6环境保护和文明施工目标：确保工程施工期间达成XX市建筑文明安全工地标准。且将成为我集团企业CI形象工地和双文明建设工程工地。我企业将严格按IS014001环境保护体系标准进行管理，施工现场保持天蓝、草绿、水清、路畅。
3.2项目组织机构：
3.2.1项目经理部组织机构
本工程由我企业总承包施工成立项目经理部。项目经理部受法人代表委托，组建由项目经理、实施经理、主任工程师、商务经理组成项目领导班子负责该工程领导、指挥、协调、决议重大事宜。并对工程进度、成本、质量、安全和现场文明等全部责任。
寰宇恒通奥迪4S店工程项目经理部组织机构图，（1）
3.2.2岗位要素分配：
项目经理部所设五部一室按质量确保体系（ISO9002系列标准）要求运作，实施程序文件和项目质量计划书具体内容，各部室岗位要素分配以下所表示：
3.2.3项目部组建
我企业将要派管理人员常驻现场，项目领导班子，包含项目经理、主任工程师、生产实施经理和商务经理由企业委派任命。其它工程技术管理人员由企业各系统主管部门选派，项目经理选聘。企业将选派含有二级以上项目经理资质，富有工程施工管理经验，承接过类似工程项目经理担任本工程项目经理，其它技术管理人员必需含有丰富工作经验和强烈工作责任心，
3.2.4项目经理部关键岗位职责
3.2.4.1项目经理职责
1、按授权范围负责整体项目运作：
2、参与业主协议谈判并认真推行和业主签署协议。
3、负责项目业主、设计、监理、分承包商之间总协调配合。
4、负责分承包商管理
5、负责项目相关政府部门报审
6、项目安全生产第一责任者、工程质量第一责任人
3.2.4.2实施经理职责
1、施工现场全方面生产管理工作组织于指挥者
2、领导编制项目生产计划（年、月、日）并组织落实实施
3、领导项目目标及质量计划落实实施
4、对施工组织设计、施工技术方案实施情况进行监督和检验
5、关键项目质量管理工作，领导组织相关工程质量问题和质量事故调查和处理工作。
6、对项目安全生产负责
7、负责现场文明施工和现场形象管理
8、领导组织结构验收和完工验收工作
9、领导做好现场机械设备管理工作
3.2.4.3主任工程师职责
1、施工现场工程技术管理工作组织和指挥者
2、组织编制项目施工组织设计，施工技术方案，专业施工技术方案和工序设计
3、组织编制项目质量计划
4、领导做好施工详图设计和安装综合部署图设计工作
5、负责项目质量确保体系运行管理工作
3.2.4.4工程部及主任职责
工程部设主任一名，下设机械管理员，计划统计员，测量员、安全员编制项目总工期控制进度计划年度计划，季度计划、月计划、周计划，负责施工机具和设备管理工作，负责工程项目标具体生产工作，组织项目结构验收和完工验收工作，负责工程完工后用户服务工作。
监督项目安全生产工作，对事故隐患争取有效预防和控制方法，参与安全事故调查和处理。
3.2.4.4技术质量部及主任职责
技术质量部设主任一名及方案工程师、计量员、资料员、试验员、考职质检员等。
编制施工组是设计和施工技术方案；处理施工中出现多种技术问题：编写项目质量计划；负责“新技术、新工艺、新材料“推行使用，负责做好项目标技术总结，负责工程项目施工技术资料搜集和管理。、
全方面负责项目质量检验监督工作，督促分承包方监理有效质量管理体系并监督其有效进行
3.2.4.6商务经理及经营部职责
主管项目工程协议和分承包协议，负责业主工程款结算，分承包商结算、工程完工结算、编制项目制造成本实施计划、并监督落实；负责施工期间成本分析及完工成本分析。
3.2.4.7物资采购部及主任职责
负责物资计划管理、物资采购管理、物资验收管理、物资成本管理、现场材料管理、物资标识管理、废旧余料回收管理。
3.3进度计划，流水段划分
3.3.1依据本工程特点决定：基础施工时，为确保结构整体和砼施工。基础施工阶段计划划分为四个流水段、（第一段13-21/A-J轴、第二段10-20/J-Q轴、第三段：1-10/J-Q轴、第四段：厨房、餐厅、商店及新车交车厅等部分）地上部分施工时，将组织平行施工。同时，在结构施工中暖卫、通风、电气等随土建做好预埋预留。
3.3.2总工期目标：4月27日正式开工，工程总完工日期为钢结构主体工程施工完工（以双方交接日期为准）后按协议工期交验。

第四章、施工准备
4.1技术准备工作
4.1.1立即组织相关人员认真熟悉施工图纸，领会设计意图，组织图纸会审，有技术部门组织实施。
4.1.2 编制出本工程各项分项工程具体施工方案，进行工序设计和编制工序作业指导书，进行现场临建设计，现场平面部署设计
4.1.3进行钢筋翻样，组织加工、现场绑扎，由技术部组织实施
4.1.4编制出施工预算，并依据预算和进度计划编制材料供给计划，落实多种材料供给。
4.1.5将场外坐标引入场内制作半永久性控制桩，并进行复验有技术部组织实施。
4.2 材料机械准备工作
4.2.1认真核实施工图纸，设计说明及设计变更洽商文件，立即正确编制施工预算列出明细表，依据进度设计要求进行施工预算材料分析，编制材料需用量计划，为制订材料采购计划施工备料，确定仓库和现场堆放面积和组织运输提供依据。
4.2.2因为本工程所使用材料种类多，项目经理部建立一套完整材料管理体系，统一组织协调好生产部门、预算部门、加工计划部门、器材部门和技术部门工作，从材料计划、货源选择、材料送批、订货、运输验收检验做到三级审核，确保材料、设备规格、型号、性能等技术指标明确、数量正确。
4.3施工现场准备工作
依据提供现场三通一平、完成现场围墙设置，临建设施搭设，做好现场临水、临电部署和安装，施工现场平面部署（附图5）
4.3.1现场道路及出入口，现场设置6m宽施工道路，100厚砼硬化处理、现场西侧设一个出入口宽6m。
4.3.2办公室及工人宿舍安排
在拟建筑西侧搭设办公室用房，办公室采取彩钢板活动房总面积240平方米，工人宿舍安排办公室西侧，总面积1500平方米。
4.3.3基础及主体二次结构施工阶段，在现场主路南侧两端部署钢筋加工厂，总面积为平方米，中间分为堆放陶粒、砂子周转材料及模板堆放区，内设钢筋弯曲机两台、切断机两台、调直机两台、搅拌机一台、电锯一台。
4.3.4为了降低噪音污染、木工棚采取封闭式、降低噪音。
4.3.5施工现场所用电力和水源均由甲方提供，我方在施工现场西侧设置临时配电间和水泵房。
4.4施工机械配置计划
序号
机械或设备
名称
型号规格
数 量
（台）
国别产地
额定功率
（KW）
用于施工部位
1
钢筋调直机
GTQ/14
2
河北
2×4KW
钢筋加工
2
剥肋滚压直螺纹机
GHG40
4
河北
12×10KW
钢筋加工
3
弯曲机
GW40
4
河北
4×3KW
钢筋加工
4
切断机
FGQ40A
4
河北
4×5.5KW
钢筋加工
5
汽车吊车

4
江苏
4×75KW
垂直运输
6
砼输送泵
HBT60
4
江苏
4×40KW
砼浇灌
7
插入式振捣器
ZX50
25
北京
25×1.1KW
砼振捣
8
平板式振捣器
EB11
2
北京
2×1.1KW
砼振捣
9
电焊机
BX3-500
8
北京
8×38.6KW

10
木工圆锯
MJ114
2
北京
2×3KW
木加工
11
木工平刨床
MB504A
2
北京
2×3KW
木加工
12
双面木工刨
MB106A
2
北京
2×3KW
木加工
13
打夯机
HW20
20
河北
20×3KW
回填土
14
搅拌机
JS500
3
天津
3×2.2KW
装修工程
15
气焊

6套
北京

16
无齿锯
J3G-400
4
北京
4×2.2KW
吊　杆
17
角磨机
SLMT-100
10
北京
10×1KW
面砖切割
18
空气压缩机

4
北京

喷射混凝土
19
金刚石水钻
212S-350
5
北京

墙体钻孔
20
冲击钻
喜力得
10
北京

墙体钻孔
21
手电钻
博士牌
10把
江苏
10×2KW
木工及吊顶
22
套丝机
TQ100-A
3
江苏
3×5KW
专业管道安装
23
台 钻
EQ3025
2
江苏
2×3KW
专业钻孔
24
试压泵

4
天津
4×8KW
设备专业
25
液压顶弯机

2
天津
2×6KW
设备专业

4.5现场检验，测量和试验设备投入计划。
序号
器具名称
型　号
数量
配置部门
用　　途
1
全站仪

1台
测量
一、二级导线控制网
2
电子经纬仪

3台
测量

3
电子水准仪

3台
测量

4
激光铅直仪

3台
测量
轴线投测
5
钢卷尺

3把
测量
长度量测
6
钢卷尺

3把
测量
长度量测
7
塔 尺

3把
测量
高程测量
8
水准尺

8把
工程、质检
水平检测
9
垂直检测尺

10套
工程、质检
垂直检测
10
盒 尺

50把
工程、质检
长度量测
11
建筑电子测温仪

4套
试验、工程
混凝土测温
12
游标卡尺

4把
质检、器材
检验
13
塞 尺

4把
质检
偏差检测
14
小型砼振捣器

2台
试验
试块振捣
15
环 刀

4套
试验
回填土检测
16
温度计

2根
试验
测　　温
17
混凝土试块标养箱

2台
试验
现场养护
18
混凝土试模

18套
试验
试块制作
19
砂浆试模

18套
试验
试块制作
20
抗渗试模

12套
试验
试块制作
21
塌落度筒

3套
试验
塌落度检测
22
天 平

1台
试验
称　　量
23
台 秤

1台
试验
称　　量
24
兆欧表

4块
临电
检　　测
25
氧气表

4块
加工班
气　　焊
26
乙炔表

4块
加工班
气　　焊

4.6劳动力用量计划。
序号
工 种
基础结构阶段
主体结构阶段
1
钢筋工
50人
50人
2
模板工
60人
20人
3
砼工
40人
30人
4
防水工

30人
5
架子工
10人
10人
6
机械工
10人
10人
7
电焊工
8人
10人
8
瓦工
20人
30人
9
木工
20人
20人
10
油工
5人
10人
11
壮工
30人
30人
12
水暖
5人
10人
13
电工
5人
10人
14
通风工
5人
15人
15
安全保卫、其它
20人
20人
累计

263人
295人

4.7施工现场给排水系统布设。
1、施工现场用水量计算
1．1施工现场用水量Q1
Q1=K1∑(Q1ｉ﹡N1ｉ/3600)
式中：Q1---施工用水量（L/S）
K1---未估计施工用水系数，（取1.05）
Q1ｉ—最高时工程量（ｍ3/ｈ）;
N1ｉ---施工用水定额
现场施工用水按日用量最大砼浇筑量计算，本工程结构阶段砼采取商品砼，每小时最大浇筑量约120ｍ3，所以：
施工用水量
Q1=1.05＊120M3＊（350L/M3+5L/M2）／3600S
=12.4L/ｓ
其中：250-400L／M3为自然养护砼施工用水参考定额，按350L／M3考虑5L/M2为冲洗模板施工用水参考定额。
1.2、施工机械用水量很小，故忽略不计
1.3、施工现场生活用水量，以高峰期参施人员800人，每人天天用水量60L，8小时工作两班倒计算：
Q2=（800人×60L/人×1.5）／（2班×8ｈ×3600s／h）=1.2L/ｓ
其中:1.5为小时改变系数
1.4、生活区用水量,考虑施工现场狭小,现场不设工人宿舍区，故施工现场生活区用水忽略不计。
1.5、消防用水量，依据相关临设消防用水标准，消防用水应为Q消＝15L/s
Q总＝Q1+Q2=13.6L/s
Q总﹤Q消 故计算用水总量按最大计算。
1.6、管径计算

D ＝ 4Q总 4×15
1000πγ 1000×3.14×2.5
=0.089m
选择Ｄ=100ｍｍ铸铁管做为临水主干管，可满足现场施工用水需要；消防水管选择Ｄ=65ｍｍ镀锌管做为消防水支管；现场临时办公生活用水选择Ｄ=25ｍｍ镀锌支管引入个用水区。
1.7、生产用水系统布设
生产用水管道关键供砼养护、砼输送泵，建筑物内湿作业用水及现场车辆清洁等用水，干管采取直径100钢管埋地铺设、埋深800ｍｍ，地上明装部分冬期施工时做防冻保温。
1.8、办公区用水管道系统布设
现场办公区等用水点处，管道采取镀锌钢管，埋地铺设深度大于800ｍｍ。
1.9、现场消防用水系统布设
本工程现场内设环状消火栓管网系统，采取地下室双出口ＤＮ65消火栓，消防管道采取普频加压泵，相临消火栓间距小于40米，建筑物内地上及地下部分设消防立管系统，经消防立管向各楼层供水，以确保有效消防半径。楼层设置ＤＮ65消火栓，配置35米水龙带。
2、施工现场排水系统布设
2.1、现场砼输送泵，装修时砂浆搅拌站清洗产生污水经三次沉淀后，排入市政污水管网，每个月对沉淀池进行清掏一次到二次。
2.2、基坑内雨水及现场地面雨水排除：本工程基坑深，面积大，所以，基坑周围做好挡水工作，预防坑外雨水流入基坑内部。在基坑内部采取用集水坑聚集，用提升泵将积水提升到地面进行外排。基坑周围全部设置雨水集水沟；现场硬化时，由基坑边向雨水积水沟找2﹪坡度。雨水集水沟底做1.5﹪坡度，将水排向雨水井再排入市政雨水管网。雨水集水沟做法见附图（3）

4.8临时供电系统布设。
四、临时供电方案
1、临电组织管理
企业设有专职负责施工现场临时用电工程师，对临时用电方案，现场实施情况进行把关，按期对现场进行抽查。项目经理部设临电技术负责1名，值班长1名，4名有较高素质电工配合班长落实安全用电制度。
2、负荷计算
2.1、现场临时用电包含动力用电和照明用电，在计算用电量时，从以下方面给予考虑：
a、全工地所使用机械动力设备，其它电气工具及照明用电数量；
b、施工总进度计划中施工高峰阶段同时用电机械设备最高数量；
c、多种机械设备在工作需用情况。
2.2、总用电量计算：
现场用电高峰阶段为主体结构施工阶段，动力机械设备额定功率总和约为600KW，电焊机额定容量约为200VA。（详见用电设备表）
K1取0.5
K2取0.5，COSΨ取0.75
∑P＝1.05×（K1∑P1/ COSΨ+ K2∑P2）
＝1.05×（0.5×600/0.75+0.5×200）＝525KVA
照明用电按动力用电10％考虑，则施工用电总容量为
P总＝1.10×∑P＝578KVA
3、依据以上计算，施工用电选择2台300ＫＶＡ变压器，如甲方提供变压器不能满足要求，在施工中我们将采取方法，如混凝土输送泵采取柴油机泵，同时尽可能避免大型机械同时使用，合理安排施工项目。
4、电缆部署
4.1、电缆选择：配电主干线采取3×185＋2×95无芯阻燃交联铜电缆，部分配电箱和主干线间用3×95＋2×50无芯阻燃交联铜电缆。
4.2、施工现场电缆部署
ａ、依据现场条件，配电干线围绕建筑物环状部署，采取直埋铺砖保护方法。现场配电箱关键部署在钢筋场、建筑物周围，具体部署图详见施工平面部署图。
ｂ、施工现场采取ＴＮ--Ｓ接零保护，在供电电源处将Ｎ线和ＰＥ线严格分开（以第一级漏电保护器电源侧零线处引出保护零线）电气设备金属外壳和专用保护零线可靠连接。ＰＥ线用黄绿双色线，不许断开，且严禁用黄绿双色线做相线。
ｃ、电缆穿关键路面、钢筋加工厂时要穿管保护，全部箱和箱间位置固定设备间也应穿管保护，设备一律“一机一闸”。
ｄ、楼内照明动力电部署
动力电沿设备洞口上下敷设，照明用电采取36Ｖ低电压，沿着楼层关键通道部署到每一个房间，确保楼内有足够亮度，这是提升工效，确保工程质量关键条件。
4.3、施工现场照明采取3000Ｗ镝灯，灯具周围设就地控制箱，箱内配交流接触器，实现两地控制，办公区照明采取220Ｖ交流电。
4.4、漏电保护器选择
ａ、漏电保护器选择符合（漏电电流动作保护器）要求产品，额定漏电电流小于30ｍＡ，额定动作时间小于0.1ｓ。系统各级开关动作必需可靠灵活，拟采取正规厂家生产ｄｅ15-ｌｅ漏电开关。
ｂ、依据使用场所选择有自动重合闸功效漏电保护器自保式漏电保护器，确保人员安全和设备正常运行。

第五章：关键分部（分项）工程施工方案：
5.1流水段划分
关键分部、分项工程施工工艺步骤
1、基础施工工艺步骤
定位放线→基坑第一步开挖→基坑第二步开挖（柱基槽开挖）→基槽清底（30公分剩下土层）→素砼垫层→独立柱基础放脚混凝土浇筑→独立柱基混凝土浇筑→下道工序
跟剧本工段特点，基础施工时划分为四个流水段，地上部分施工时将组织平行施工。
5.2关键分部分项工程施工次序。
5.2.1基础施工工序 定位放线—基坑第一步开挖、基坑第二步开挖
5.2.2、钢筋砼组合楼承板施工工艺步骤
放线→楼板下层钢筋绑扎→专业施工→板上留洞加强钢筋绑扎→专业管线铺放→板上层钢筋绑扎→粱板砼浇筑→混凝土养护
5.2.3、总体施工步骤图（见附图2）。
5.3测量放线
5.3.1、概述
测量目标：符合设计图纸和测量规程要求，测量放线做到工程定位正确，平面几何形状及尺寸正确，层高标高正确，竖向垂直，满足顺利施工需要，达成协议要求质量目标。
5.3.2、施工测量准备工作
5.3.2.1、人员配置
在工地总工程师和技术部门领导下组成以技师为组长测量组：
各楼均配置测量技师：1名；放线工：2名。
仪器准备
仪器名称
规格及型号
数量
用途
电子经纬仪
DJD2-1G
3台
轴线投测，平面放线
电子水准仪
DL-102C
3台
高程控制测量，沉降观察
激光铅锤仪
DXJ3
3台
竖向投测，水平扫描
钢卷尺、塔尺、对讲机、计算机和铟钢尺等若干作为辅助工具
5.3.2.3、测量布署
先建立一级控制导线，再测设二级导线并加密控制网进行定位、施放主轴线。建立高程控制网。控制测量放线要求是：“快、准、严、高”即放线快、点线准、要求严、标准高。
5.3.2.4、定位依据选择
依据我单位同类工程定位经验，本工程使用±（1㎜+1ppm×D）、±1″级全站仪在施工现场测设一条闭合导线，其精度可达1/80000以上，作为一级控制；再以此精密导线为依据测设二级导线控制网，精度可达1/40000以上。
所以，我们选择精密城市导线点为依据定位，能够做到规程中要求一级导线技术要求，同时也能够发挥其灵活布点优点，能够满足施工需要。
5.3.3建立平面控制网
依据给定永久坐标和高程，根据总平面图要求进行控制测量。设置场区控制桩位，并做好保护方法。
水准测量技术要求
等级
高差全中误差
(mm/km)
路线长度
（Km）
已知点
联测次数
符合或环线
次数
平地闭合差
（mm）
三等
6
50
往返各一次
往返各一次
12？
注：L为往返测段符合水准路线长度（Km）。
5.3.4±0.000以下轴线投测：
首先使用全站仪校测建筑物平面控制网桩位，经过校测无误后方可投测，接下来用全站仪沿着建筑长向和短向向基底投测关键轴线控制线，再用全站仪对所投测控制线校测。最终请企业和监理验线，合格后进行下一道工序。
±0.000以上轴线投测：
采取外校内控法。首层放线后，使用全站仪在建筑物四角根据流水段划分分别建立内控点（结构施工前预埋，其位置距四角1m左右），接下来测量内控点坐标，请监理验线后作为轴线投测依据。首层放线验线后，将控制轴线引测到结构外立面上作为所投测轴线控制线校核依据。
每层顶板砼浇筑后，在首层内控点用激光铅垂仪向上投测控制线，并组成闭合图形，使用全站仪校核其尺寸。所投测控制线校核无误后请监理验线，合格后作为平面放线依据。
5.3.5本工程对轴线竖向投测许可误差，施工层放线许可误差、标高竖向传输许可误差。
轴线竖向投测许可误差
项目
许可误差
每层
3
总高(H) H≤30M
5

施工层放线许可误差
项目
许可误差（mm）
外轮廓主轴线
长度（L）
30M＜L＜6M
±10
60M＜L＜90M
±15
90M＜L
±20
细部轴线
±2
梁柱边线
±3
门窗洞口线
±3

标高竖向传输许可误差。

项目
许可误差
每层
±3
总高(H) H≤30M
±5
5.4土方工程
本工程在制订基开挖方案时要关键考虑以下多个原因：①安全可靠性；②技术优异性、合理性；③施工可行性；④经济节省；⑤工期合理。在综合考虑了这些原因后，基坑土方开挖采取1：0.4放坡，
5.4.1、施工布署
5.4.1．1、组织机构
（1）、人力组织
我们在研究了本土方工程特点以后，除了项目班子组员外，并专门派一支检测信息化施工小组，在项目部统一安排下，分别完成对应工程施工和监测任务，确保工程安全文明施工。
关键人员以下：
关键管理人员： 3人
电焊工： 2人
电 工： 1人
力 工： 35人
共 计： 43人
5.4.1.2、施工准备
（1）、技术准备
1）认真熟悉图纸，做好图纸会审。
2）对施工人员进行有针对性施工组织设计、施工方案技术交底。
3）做好测量放线及定位工作。
（2）、现场准备
1）设备、材料、人员进场。
2）平整场地，作好施工准备。
3）作好防雨准备，在现场所适位置挖设集水坑。
2、关键施工方案和技术方法
使用多台挖掘机挖土，局部配合人工清边、清底。土方开挖过程中应依据地层实际情况做对应调整。
为确保基坑竖向施工精度要求，在场区内建立高程控制网。高程控制建立是依据业主提供场区水准基点（最少应提供一个且不得低于三等水准精度要求），采取高精度水准仪对所提供水准基点进行复测检验，校测合格后，采取水准测法，测设一条闭合或附合水准路线（依据水准点位置及现场条件）联测场区高程控制点；
三、基土钎探工程
5.3.1、在基槽开挖后，对地基需进行钎探，在施工中依据基槽宽度尺寸，绘制钎探图，其中钎探点应呈梅花型部署，点距为1.5m，钎探深度为1.5m。
5.3.2、钎探工艺
a、打钎：将直径Ф22㎜钎杆探杆对准孔位，再把穿心锤套在钎杆上，扶正钎杆、拉起穿心锤，使其自由下落，锤落距为50㎝，将探杆竖直打入土层中。
ｂ、钎杆每打入土层30㎝时统计一次钎锤数，钎完后利用杠杆原理用麻绳绑杆，将钎杆拔出，用红机砖盖孔并在上面标上孔号，孔号和钎探图标号一致。
ｃ、钎探完成后，根据孔次序号，将锤击数填入统一表格内。
ｄ、验收后，空洞内灌砂；每灌30㎝高应用钢筋捣实一次，全部完成后进行验收。
3.3、应注意质量问题
在进行打钎前要对工人进行技术安全交底，并在打钎时进行监察，发觉问题立即进行纠正。发觉相临探点锤击数相差过大，要在两点之间进行补打，确有问题应通知勘探部门进行检验。基土受雨后，不能进行钎探。
四、钢筋工程
5.4.1、钢筋加工和运输
5.4.1.1、钢筋加工
针对本工程钢筋加工使用量大，品种多、使用部位纷繁，质量标准要求高特点，特采取钢筋自动计算下料软件进行加工计划单编制；钢筋加工场设置2台钢筋调直机、2台
