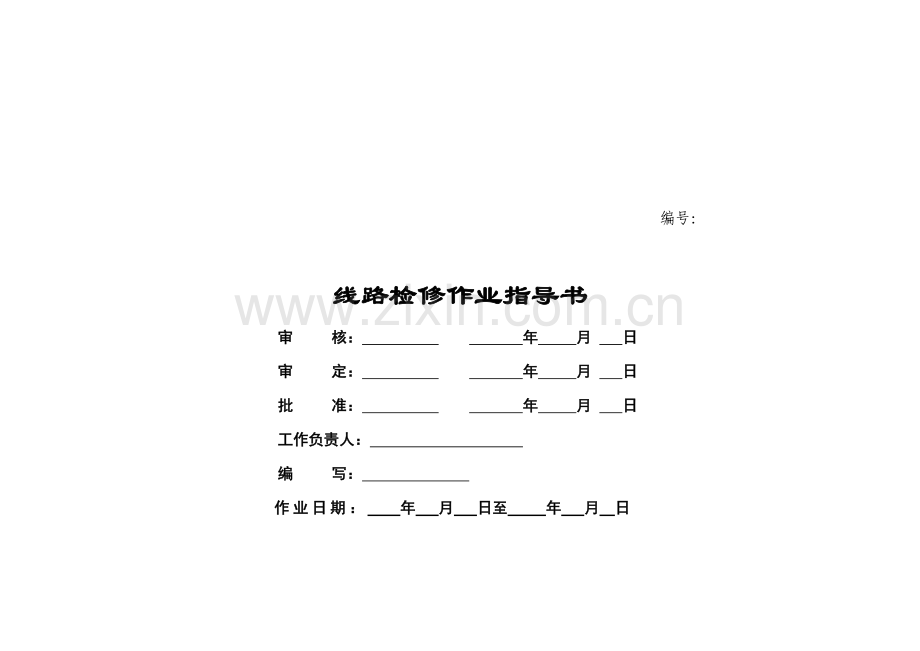

编号：

线路检修作业指导书
审 核： 年 月 日
审 定： 年 月 日
批 准： 年 月 日
工作负责人：
编 写：
作业日期： 年 月 日至 年 月 日

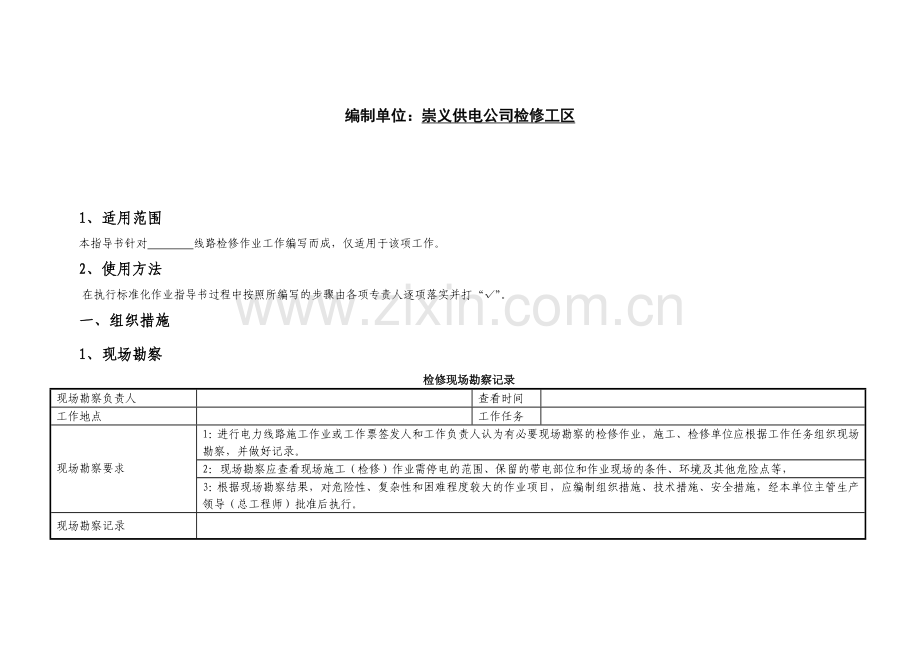

编制单位：崇义供电公司检修工区

1、适用范围
本指导书针对 线路检修作业工作编写而成，仅适用于该项工作。
2、使用方法
在执行标准化作业指导书过程中按照所编写的步骤由各项专责人逐项落实并打“√”。
一、组织措施
1、现场勘察
检修现场勘察记录
现场勘察负责人

查看时间

工作地点

工作任务

现场勘察要求
1：进行电力线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的检修作业，施工、检修单位应根据工作任务组织现场勘察，并做好记录。
2：现场勘察应查看现场施工（检修）作业需停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等，
3：根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施，经本单位主管生产领导（总工程师）批准后执行。
现场勘察记录

现场危险点及预控措施

备注

2、检修前的准备
线路检修作业准备工作安排
√
序号
内 容
标 准
责任人
备注

1
确定作业项目
熟悉检修线路铁塔及电杆段交叉跨越、缺陷情况，地形状况等。查阅有关图纸资料，导线规格，绝缘子规格，根据导线的荷载，确定使用工具的型号、材料等。

2
编制作业指导书
简洁、实用、可操作性强。

3
工器具、材料准备
工器具必须完好无损，转动灵活，制动灵敏。材料应充足齐全。

4
组织现场作业人员提前2-3天学习作业指导书
掌握整个操作程序，理解工作任务及操作中的危险点及安全控制措施。

5

作业现场的基本条件
作业现场的生产条件和安全设施等应符合有关标规范的要求，工作人员的劳动防护用品应合格。

经常有人工作的场所及施工车辆上谊配备急救箱，存放急救药品，并应指定专人经常检查、补充或更换。

现场使用的安全工器具应合格并符合有关要求。

各类人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。

3、人员要求
线路检修对工作人员要求
√
序号
内容
责任人
备注

1
精神状态应良好。

2
作业人员身体检查合格经医师鉴定，无妨碍工作的病症。

3
具备必要的电气知识和业务技能，具备一定的专业素质和操作技能；安规考试合格。

4
具备必要的安全生产知识。

5
新参加电气工作人员、实习人员和临时参加劳动的人员（管理人员和临时工），应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。

6
设备检修是架空输电线路生产管理的一项主要内容之一，运行维护和检修人员必须加强设备检修管理，认真做好检修工作，使输电线路处于健康状态。

7
设备检修，包括“检查、修理”两项内容。检修应坚持“应修必修，修必修好”的原则，根据运行巡视、检测和在线监测等发现的设备缺陷和各类异常，进行分析、归纳、总结，及时安排线路设备的计划停电检修或带电检修，并逐步过渡到状态检修。

8
设备检修，应优先采用性能优良的材料，先进的工艺、方法和检修工器具，努力提高检修质量，缩短检修工期，确保检修工作安全，以延长使用寿命和提高安全运行水平。

4、工器具
线路检修使用工器具
√
序号
名称
型号/规格
单位
数量
备注

1
抱箍

付
6

2
钢丝绳

根
2

3
大锤

把
4

4
铁丝

kg
10

5
断线钳

把
2

6
脚扣

付
10

7
安全带

付
10

8
接地线

组
2

9
绝缘手套

付
2

10
验电器

只
2

11
扳手

把
2

12
滑子绳

组
2

13
棕绳

根
2

14
手提绳

根
8

15
铁锨

把
4

16
镐

把
4

17
撬

根
4

18
倒链

台
2

19
手锤

把
3

20
刺轮扳手

把
3

21
线坠

个
1

22
围栏绳

条
1

23
测高仪

台
1

24
接地电阻测试仪

台
1

25
皮尺
20米
个
1

5、材料
线路检修使用材料
√
序号
名称
规格/型号
单位
数量
备注

1
螺栓
φ16、φ18、φ20、φ22
条

2
钢芯铝绞线

Kg

3
镀锌钢绞线

Kg

4
复合绝缘子
FXB35/70
只

5
耐张线夹

个

6
悬垂线夹

个

7
直角挂板

个

8
U型环

个

9
球头

个

10
铝包带

Kg

11
防震锤

个

12
UT

个

13
楔型线夹

个

14
悬垂
X-4.5、XW-4.5
只

15
M销

个

16
开口销

个

17
急救箱

个
1
存放急救药品，并应指定专人经常检查、补充或更换。
二、安全措施：
1、危险点分析
线路检修危险点分析
√
序号
内 容

1
登杆塔及杆塔上作业时违反安规进行操作，可能引起高空坠落。

2
工作地段两端及有可能送电到停电线路的分支线,未挂接地线；可能引起触电伤害。平行及邻近线路地段感应电伤人。

3
更换合成绝缘子未加装后备保护，承力工器具发生问题时引起导线脱落。

4
平行临近、交叉跨越段容易发生人员误登带电杆塔事故。

5
跨越10KV、低压线等线路时，低压线不停电易发生触电事故；跨越公路时，易发生交通事故

6
高空落物伤人。
2、安全措施
线路检修应采取的安全措施
√
序号
内 容

1
架空输电线路的施工工作，必须在良好的天气下进行，遇有雷、雨、雾、雪及六级以上大风天气，应停止在杆塔上进行检修工作。

2
在杆塔上工作，必须使用双保险安全带和戴安全帽。安全带系在牢固部件上并且位置合理，便于作业。在杆塔上作业转位时，不得失去安全带保护。携带绳索等物件攀登杆塔及转位过程中，应随时检查有无被其它物件相挂卡，监护人应随时纠正不安全动作。工作人员登杆全过程使用安全带。

3
检修前必须在工作地段两端分别验电、挂接地线，凡有可能送电到停电线路的分支线,也要挂接地线；在检修工作地段内的临近或交叉带电线路，若有感应电压反映在停电线路上时，应加挂一组接地线，同时,要注意在拆除接地线时，防止感应电触电。

4
工作负责人应有工作实践经验的人员担任，及时纠正现场工作人员的不安全动作。

5
所有工器具应定期试验，不合格的工具严禁带入工作现场。工器具在工作现场使用前应仔细检查其是否损坏、变形、失灵，发现卡涩、裂纹或机械强度降低等现象时，禁止使用。

6
工作人员登杆塔前必须核对线名、杆号，确认无误后方可登杆工作。

7
更换拉线时，必须打好临时拉线，杆塔上有人工作时，严禁调整或拆除拉线。

8
地面人员严禁在作业点垂直下方活动。塔上人员应防止落物伤人，使用的工具、材料应用绳索传递。

9
在变电站、发电厂出入口处或线路中间某一段有两条以上相互靠近的平行或交叉线路时要求：1、每基杆塔都应有双重名称；2、经核对停电检修线路的双重名称无误；严明线路确已停电并挂好接地线后，工作负责人方可宣布开始工作。3、在该段线路上工作，登杆塔时要核对停电检修线路的双重名称无误，并设专人监护，以防误登有电线路杆塔。

10
在同杆塔架设的多回路线路中，部分线路停电检修，应在工作人员对带电导线保持最小距离不小于10kV0.7米、35kV1米110kV1.5米的安全距离时，才能进行。严禁在有同杆塔架设的10kV及以下线路带电情况下进行另一会、回线路的登杆塔停电检修工作。

11
遇有5级以上大风时，严禁在同杆塔多回路线路中进行部分线路停电检修工作。

12
工作票签发人和工作负责人对停电检修线路的称号应特别注意正确填写和检查。多回路中的线路都应正确填写和检查。多回线路中的每回线路都应填写双重名称（即线路双重名称和位置称号，位置称号指上线、中线和下线和面向线路杆塔好增加方向的左线或右线）。

13
工作负责人在接受许可开始工作命令时，应与工作许可人核对停电线路双重称号无误。如不符合或有任何疑问时，不得开始工作。

14
为了防止在同杆塔架设多回路线路中误登有电线路，还应采取以下措施：1、每基杆塔应设识别标记（色标、判别标志等）和双重名称；2、工作前应发给作业人员相对应线路的识别标记；3、经核对停电检修线路的识别标记和双重名称无误，验明线路却以停电并挂好接地线后，工作负责人方可发令开始工作；4；登杆塔和在杆塔上工作时，每基杆塔都应设专人监护。5、作业人员登杆塔前应核对停电检修线路的识别和双重称号，确实无误后方可进入停电线路侧横担。

15
在杆塔上进行工作时，不得进入带电侧的横担，或在该侧横担上放置任何物件。

16
绑线要在下面绕成小盘再带上杆塔使用，严禁在杆塔上卷绕或放开绑线。

17
在杆塔上使用的工具、材料应用绳索进行传递，严禁直接抛扔。

18
绝缘架空导线作业：架空绝缘导线不应视为绝缘设备，作业人员不得直接接触或接近。架空绝缘线路与裸导线线路停电作业的安全要求相同。

19
架空绝缘导线应在线路的适当位置，设立验电接地环或其他验电接地装置，以满足运行、检修工作的需要。

20
禁止工作人员穿越未停电接地会未采取停电隔离措施的绝缘导线进行工作。

21
在更换直线杆塔和耐长杆塔绝缘子串时，应加设钢丝绳和倒链作为后备保护，防止导线突然脱落，使用的钢丝绳直径和倒链吨位应符合和满足导线脱落时的拉力，使用前应检查钢丝绳有无破损，倒链转动应灵活、制动灵敏，严禁带缺陷使用。在跨越公路和带电线路时，工作前进行现场勘察，采取措施。工作前和运行管理单位联系，采取停电和封路，如不能停电和封路时，应搭设可靠的跨越架，派专人监护和专人看守。（35—110kV输电线路于跨越10kV交叉跨越距离为3米）
3、全体人员签字
我对上述危险点和安全措施有了深刻的认识：
三、作业分工
线路检修作业分工
√
序号
作业内容
分组负责人
作业人员

1
一组负责做好停电检修线路技术措施；调度许可工作后立即在工作地段两端验明线路确已停电后挂接地线各一组；反有可能送电到检修线路的分支线也要挂接地线。

2
二组负责拆除杆塔鸟窝和紧固横担各部螺栓、调整倾斜杆塔。

3
三组负责调整松弛拉线和对接地电阻测量。

四、作业程序
1、开工
√
序号
作业内容
作业人员签字

1
工作负责人办理电力线路第一种工作票；

2
调度通知检修线路已停电，并做好安全措施，许可现场工作可以开工；

3
工作负责人立即组织全体工作人员带好安全帽在现场列队宣读工作票，交代工作任务、安全措施、注意事项，工作班成员明确后，进行签字。工作负责人发布开始工作的命令
2、开工会
线路检修的开工内容
检修作业项目：
作业负责人：
日期：
时间：
参加人员：
开工会内容：
安全注意事项：
五、作业内容及标准
线路检修作业内容及标准
√
序号
作业内容
作业步骤及标准
责任人签字

1
杆塔本体
紧固杆塔各部螺栓，对杆塔构件、横担等铁件锈蚀现象进行防腐处理。拆除杆塔上鸟窝和异物。

2

绝缘部分
1：检查绝缘子表面污秽情况，对合成绝缘子有破损、裂纹、闪络现象；伞裙有变形、裂纹进行更换。

2：弹簧肖、开口肖脱出或脱落进行安装，导线、地线、绝缘子串上的各种金具锈蚀严重进行更换。
3：绝缘子串顺线路方向倾斜大于5°时，进行调整。

3
拉线及杆塔基础
1：杆塔基础有沉陷、裂纹、损伤、下沉或上拔现象，杆塔基础周围有取土现象，基础有冲刷现象。进行回填。

2：拉线UT防盗帽被盗、拉线松弛、进行安装和调整。

4

接地装置
1：接地极连接不牢固的进行紧固。

2：接地极外露，锈蚀严重进行防腐后埋入地下。

5

导地线
1：导线上有异物悬挂进行拆除。

2：导地线在线夹内有滑动，导、地线金具有变形，无螺帽、肖子脱落进行紧固和更换。
3：用测高仪测量导、地线驰度的变化情况，对弛度较大不符合规程要求的进行调整。

6
附件及其它
1：防震器有滑跑离位、偏斜、进行调整。

2：均压环锈蚀及螺栓松动、偏斜、断裂进行更换。

7

防护区及通道

1：防护区应有新种植的树木，经济作物应在规程规定的高度范围内。通道外有超高树木。考虑到树木自然生长和导线最大风偏，与导线距离不应小于3.0米。不符合规程要求进行修剪或砍伐。

2：通道内新架的电力线路、通讯线路、及其他各种管道、电力电缆，应查明新交跨物的性质规格和所属单位进行登记记录。
3：线路通道内有易燃、易爆物的堆积，腐蚀性的化工污染出现。输电线路35—110kV防护区为10m。

8
线路标志
1：杆塔上线路双重编号不齐全或不醒目进行更换。

2：线路警示牌、标志牌规范不统一，悬挂位置及高度不统一，悬挂不牢固、整齐、方向不统一进行调整或更换。
六、消缺记录
线路检修消缺记录
√
序号
缺陷内容
消除人员签字

七、收工会
线路检修收工会内容
检修作业项目：
作业负责人：
日期：
时间：
参加人员：
开工会内容：
安全注意事项：
八、竣工 线路检修竣工内容
√
序号
内 容
负责人员签字

1
线路检修工作已按标准和要求检修完毕，线路检修完工。

2
申请验收。

九、验收总结
线路检修验收总结
序号
检修总结
验收人员签名
1
验收评价
通过对线路的检修，和对各项检修项目的检查，符合检修规程和运行规程要求，验收合格，可以向调度汇报线路竣工恢复送电。

2
存在问题及处理意见

十、指导书执行情况评估
线路检修作业指导书执行情况评估表
评估内容
符合性
优

可操作项

良

不可操作项

可操作性
优

修改项

良

遗漏项

存在问题

改进意见
