阳光嘉苑C-10#楼南侧及西侧二层三层扣件式钢管悬挑脚手架计算书.doc

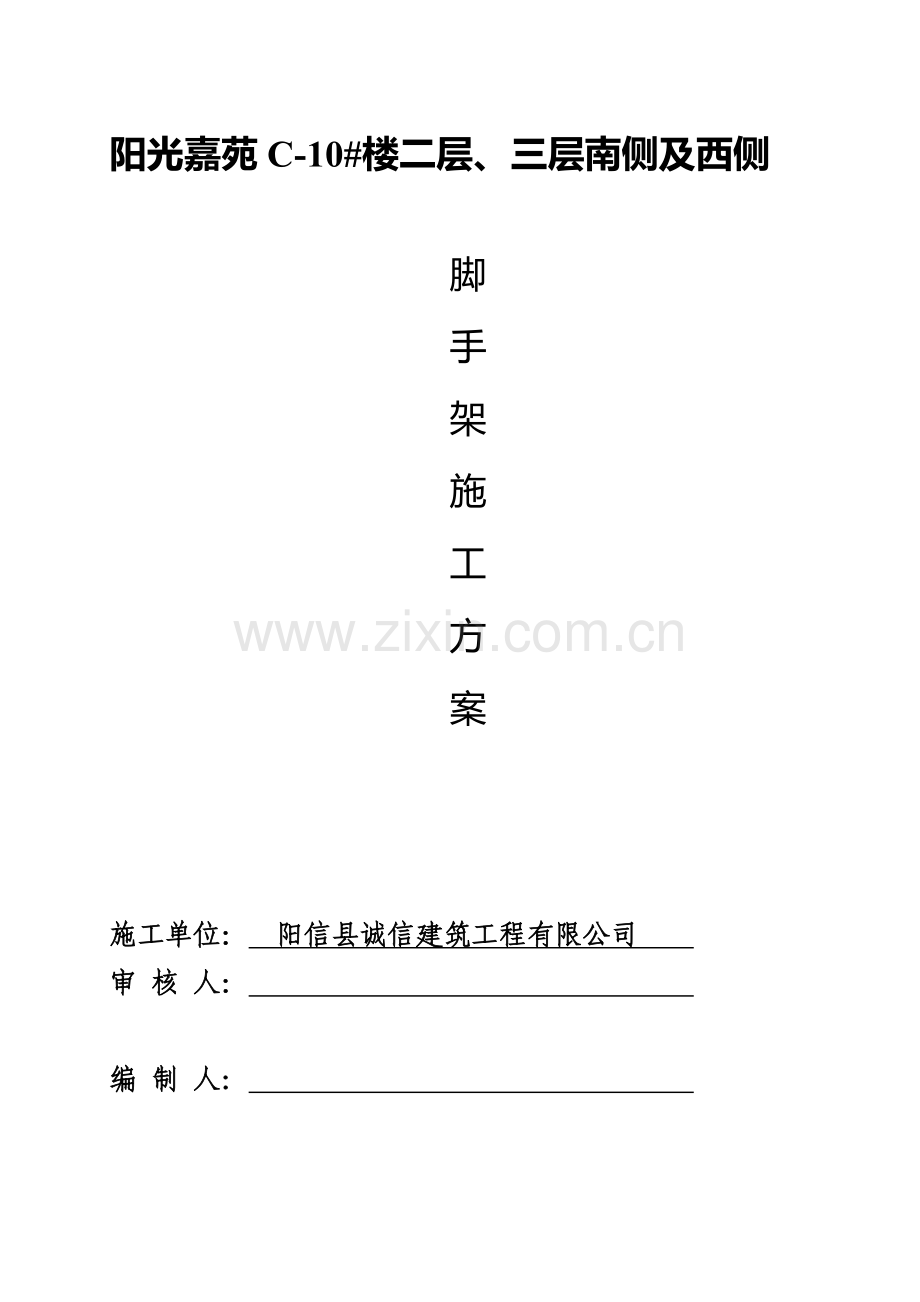

阳光嘉苑C-10#楼二层、三层南侧及西侧

脚
手
架
施
工
方
案

施工单位： 阳信县诚信建筑工程有限公司
审 核 人：

编 制 人：

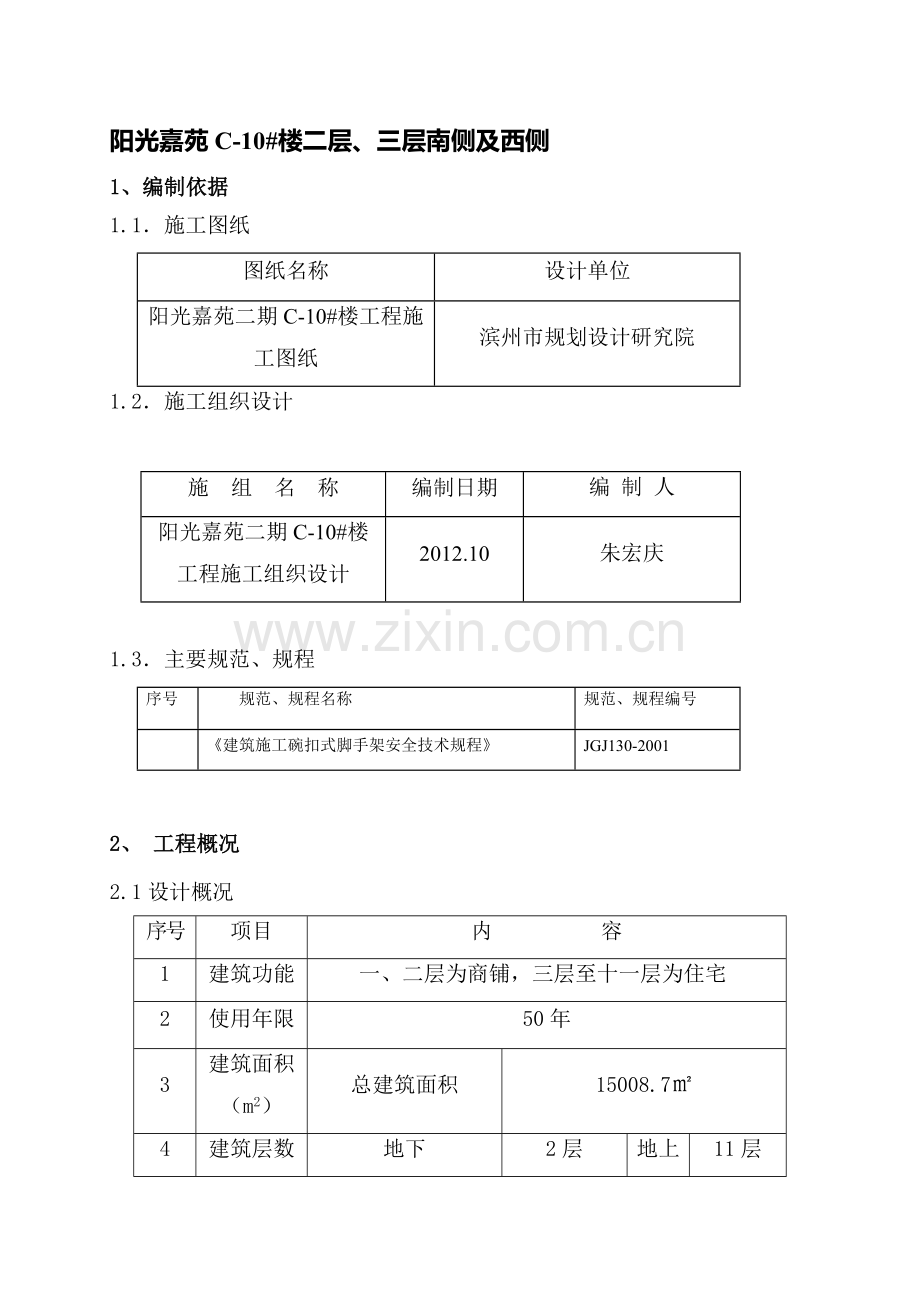

阳光嘉苑C-10#楼二层、三层南侧及西侧
1、编制依据
1.1．施工图纸
图纸名称
设计单位
阳光嘉苑二期C-10#楼工程施工图纸
滨州市规划设计研究院
1.2．施工组织设计

施 组 名 称
编制日期
编 制 人
阳光嘉苑二期C-10#楼工程施工组织设计
2012.10
朱宏庆

1.3．主要规范、规程
序号
规范、规程名称
规范、规程编号

《建筑施工碗扣式脚手架安全技术规程》
JGJ130-2001

2、 工程概况
2.1设计概况
序号
项目
内 容
1
建筑功能
一、二层为商铺，三层至十一层为住宅
2
使用年限
50年
3
建筑面积（m2）
总建筑面积
15008.7㎡
4
建筑层数
地下
2层
地上
11层
5
建筑层高(m)
地下二层
2.8
地下一层
2.7
一层
3.8
二层
3.5
三层~11层
3

6
建筑高度（m）
绝对标高±0.0
9.9
室内外高差
0.45
基底标高
-6.9
檐口标高
35
建筑总高
39
8
结构形式
基础结构形式
预应力管桩
主体结构形式
剪力墙结构
楼盖结构形式
现浇梁板结构

一 、脚手架施工方案的选择
1.1结合本工程的结构特点，为了不影响地下室土方回填施工，现就商铺二层、三层的南侧及西侧的脚手架搭设方式做以下施工方案。
1.2从第二层结构楼面层开始采用钢管悬挑式脚手架，悬挑高度为6.5＋0.9米，支撑杆的支撑点为一层结构的楼面。
1.3 为了保证施工安全和质量，该方案采用安全计算软件计算，计算书详见后。
二、搭设材料
1、搭设脚手架全部采用48mm,壁厚3.5mm的钢管,其质量符合现行国家标准规定.
2、脚手架钢管的尺寸、横向水平杆最大长度2.2m,其它杆最大长度为6m,每根6米钢管的最大质量不小于23KG.
3、钢管表面平直光滑，无裂缝、结疤、分层、硬弯、毛刺、压痕和深的划痕。
4、钢管上严禁打孔，钢管在使用前先涂刷防锈漆。
5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。
（1）新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。
（2）旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
（3）撙、旧扣件均进行防锈处理。
6、脚手片用毛竹，无发霉、腐蚀。
7、密目式安全网必须有建设主管部门认证的产品。
三、地基与基础
立杆基础为一层结构砼，不许考虑承载力问题。
四、脚手架设计尺寸
1、脚手架底步距为1.5m，其余每步为1.5m。
2、立杆纵距为1.5m,横距为1m。
3、防护杆从第二步起设置为0.9m，顶排防护栏不少于二道,高度为0.9m。
4、剪刀撑设置为间距为6m（4距）一排连续支撑。
5、连墙杆件设置竖向为每层、水平向为三跨。
五、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆
1、纵向水平设置在立杆内侧，其长度不小于3跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于500MM，各接头中心至最近主节点的距离不大于纵距的1/3。
2、剪刀撑搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100MM。
3、纵向水平杆的各节点采用直角扣件固定在横向水平杆下。
4、横向水平杆的各个节点处必须调协并采用直角扣件扣接且严禁拆除。
5、脚手片的必须垂直于墙现横向铺设，满铺到位，不留空位。四角用18铁丝双股并联绑扎固定在纵向水平杆上，要求绑扎牢固，交接处平整，无空头板。
6、脚手片底层满铺，中间每隔三层，操作层的上下层顶层都必须满铺。
7、脚手片外侧自第二步起必须设1.2M高同材质的防护栏和200mm高处的踢脚杆。
六、立杆
1、每根立杆垂直稳放在垫板上。
2、脚手架里立杆距离墙体净距为20CM，大于20CM处的须铺凤站人脚手片，并设置平稳牢固。
3、脚手架怕须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距离底坐上不大于200处的立杆上。横向扫地亦采用直角扣件固定在紧靠纵向扫地杆，当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定，高低差不小于1M，靠边坡上方的立杆轴线到边坡的距离不小于500MM。
4、立杆必须用连墙件与建筑可靠连接。
5、立杆接长除顶层步可采用搭接外，其余各层步接头必须用
（1）对接扣件连接。对接、搭接均须符合下列规定。
立杆上的对接扣件交错布置，两根相邻立杆的接头要相互错开，不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，各接头中心至主节点的距离不大于步距的1/3。
七、连墙件
1、连墙件数量的设置，坚向间距为每层，横向间距为3跨。
2、边墙件的布置：
（1）宜靠近主节点设置，偏离主节点的距离不应大于300MM。
（2）应从底层第一步纵向水平杆处开始设置。
（3）家优先采用菱形布置，也可采用方形，矩形布置。
（4）一字型、开口型脚手架的两端必须设连墙头杆，连墙件的垂直距不应大于建筑物的层高，并不应大于4M（2步）。
（5）采用刚性连墙件与建筑物可靠连接，可采用钢筋预埋或砼中，钢筋与钢管焊接配合使用的附墙连接方式。
八、剪刀撑、安全网
1、每道剪刀撑越立杆的根数4根（小于9M）。
2、与地面的角在45°~60°之间。
3、应在外侧立面整个长度和高差上连接设剪刀撑。
4、剪刀撑杆的接长宜采用搭接，搭接长度不应小于1M；两根撑杆须交错布置，同立杆的交错相同。
5、剪刀斜杆应用旋转件固定在与相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150MM。
6、脚手架外侧必须用建设主管部门认证的合格的密目式安全网封闭，且应将安全网固定在脚手架外立杆里侧，应用18#铅丝张持严密。
7、砼浇筑施工层满铺水平安全网，以防坠落。
九、避雷装置
1、脚手架顶部高于2M，四角设置（长度大于35M，应中间设1根）避雷针。
2、用16㎡黄绿双色铜蕊线作引下线途中用磁瓶，导线绑扎。
3、接线装置的接地线应用采用三根导体，在不同点与接地体作电气连接，垂直接地体应采用4*40角钢、钢管或22圆钢，长度2.2M,不得采用螺纹钢,接地电阻不大于4欧.
十、脚手架搭设质量和安全要求
脚手架的搭设应将质量要求和安全要求有机地统一起来，确保搭设过程以及以后的使用和拆除过程的安全与适用。
1、搭设前，单位工程负责人应按脚手架搭拆方案的要求，对架子工进行安全技术方案，交义双方履行签字手续。
2、熟悉图纸和施工现场看，掌握建筑平面和立面的构造特点，环境条件，按照《建筑施工施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中构造要求，决定脚手架步距等等，具体施搭设步骤。
3、材料准备，对进场的钢管、扣件、脚手架、安全网等进行检查验民。
4、搭设场地准备。根据脚手架搭高度、搭设场地质情况与现行国家标准（地基与基础
施工及验收规范》（JBJ202）做好脚手架地基与基础的施工要求，竖实平整，不积水，砼硬化，经验后合格后，按方案的要求放线定位。
5、架子工应持有效的物种作业人员操作证上岗作业。必须戴好安全带、必须穿鞋，
严禁穿塑料底鞋，皮鞋等硬易滑的鞋子登高作业。操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。
（二）搭设过程中的质量和安全要求
1、扣件式双排钢管脚夫手架搭设一般顺序：里立杆--外立杆--小横杆--大横杆--扫地杆
--脚手片--防护栏杆和踢脚夫杆--连墙杆--安全网。
2、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步，保证搭设过程中和稳定性。
3、脚手架搭设中累计误差超过允许偏差，难红杏出墙纠正，每搭完一步脚夫手架后，按规定校步距、纵距、横距、立杆的垂直度。
4、竖立杆时应用研由两个配合操作、大、小横杆与立杆连接时，也必须两人配合。
5、当有六级六级以上大风和雾、雨或雪雨、雪天气时，应停止脚手架搭设作业。雨、雪后上架作业应注意防滑，并采取防滑措施。
6、非操作层脚夫手架上严禁不住堆放材料，且必须保持清洁，操作层脚手架上材料堆放不能集中，不能超高，堆放要稳固，每平方米的堆放不得超过300KG，工作完成后及时清除干净。
7、脚手架搭设后由施工企业组织分段验收（一般不超过3步架），办理验收手续。验收表中应写验收的部位，内容量化，验收人员履行验收签字手续。验收不合格和，应在整改完毕后重新填写验收表。脚手架验收合格牌后方可使用。
十一、拆除方案
1、外架拆除前应由单位工程负责人召集有关人员对架子工程进行全面检查签证确认，建筑物施工完毕且需要使用时，脚手架方可拆除。
2、拆除脚手架应设警戒，张挂醒目的警戒标志，禁止非操作人员通行和地面施工人员能行，并有专人负责警戒。
3、长立杆、斜杆的拆除应由二人配合进行，不宜单独作业，下班时应检查是否牢固，必要时应加设临时固定支撑，防止意外。
4、拆除外架前应将通道口上的存留材料杂物清除，按自上而下先装后拆，后装先拆的顺序。
5、拆除顺序为：安全网--踢脚杆--防护栏杆--剪刀撑--脚手片--搁栅杆--连墙杆--大横杆--小横杆--立杆，自上而下拆除，一步一清，不得采用踏步式拆除，不准上，下同时作业。
6、如遇强风、雨、雪等气候，不能进行外架拆除。
7、拆卸的钢管与扣件应分类堆放，严禁高空抛掷。
8、吊下的钢管与扣件运到地面时应及时按品种规格堆放整齐。
扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
一、参数信息:
1.脚手架参数
双排脚手架搭设高度为 7.4 m，立杆采用单立杆；
搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.85m，立杆的步距为1.5 m；
内排架距离墙长度为0.30 m；
大横杆在上，搭接在小横杆上的大横杆根数为 2 根；
采用的钢管类型为 Φ48×3.5；
横杆与立杆连接方式为双扣件；取双扣件抗滑承载力调整系数 0.75；
连墙件布置取两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；
连墙件连接方式为双扣件；
2.活荷载参数
施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；
同时施工层数:1 层；
3.风荷载参数
基本风压0.3 kN/m2；
风荷载高度变化系数μz，计算连墙件强度时取0.74，计算立杆稳定性时取0.74，风荷载体型系数μs 为0.251；
4.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m):0.1394；
脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；
安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:2 层；
脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；
5.水平悬挑支撑梁
悬挑水平钢梁采用Φ48 × 3.5钢管，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度 2.3 m。
锚固压点压环钢筋直径(mm):14.00；
楼板混凝土标号:C30；
6.拉绳与支杆参数
支撑数量为:1；

悬挑水平钢梁上面采用钢丝绳、下面采用支杆与建筑物联结。
钢丝绳安全系数取:6.000；
钢丝绳与墙支点距离为(m):3.500；
支杆与墙支点距离为(m):3.800；
最里面支点距离建筑物 1.1 m,支杆采用 48×4mm钢管。

二、大横杆的计算:
按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值:P1=0.038 kN/m ；
脚手板的自重标准值:P2=0.3×0.85/(2+1)=0.085 kN/m ；
活荷载标准值: Q=3×0.85/(2+1)=0.85 kN/m；
静荷载的设计值: q1=1.2×0.038+1.2×0.085=0.148 kN/m；
活荷载的设计值: q2=1.4×0.85=1.19 kN/m；

图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)

图2 大横杆设计荷载组合简图(支座最大弯矩)
2.强度验算
跨中和支座最大弯距分别按图1、图2组合。
跨中最大弯距计算公式如下:
M1max = 0.08q1l2 + 0.10q2l2
跨中最大弯距为 M1max=0.08×0.148×1.52+0.10×1.19×1.52 =0.294 kN·m；
支座最大弯距计算公式如下:
M2max = -0.10q1l2 - 0.117q2l2
支座最大弯距为 M2max= -0.10×0.148×1.52-0.117×1.19×1.52 =-0.347 kN·m；
选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ =Max(0.294×106,0.347×106)/5080=68.307 N/mm2；
大横杆的最大弯曲应力为 σ = 68.307 N/mm2 小于 大横杆的抗压强度设计值 [f]=205 N/mm2，满足要求！
3.挠度验算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：
νmax = (0.677q1l4 + 0.990q2l4)/100EI
其中：静荷载标准值: q1= P1+P2=0.038+0.085=0.123 kN/m；
活荷载标准值: q2= Q =0.85 kN/m；
最大挠度计算值为：ν = 0.677×0.123×15004/(100×2.06×105×121900)+0.990×0.85×15004/(100×2.06×105×121900) = 1.865 mm；
大横杆的最大挠度 1.865 mm 小于 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！
三、小横杆的计算:
根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算
大横杆的自重标准值：p1= 0.038×1.5 = 0.058 kN；
脚手板的自重标准值：P2=0.3×0.85×1.5/(2+1)=0.128 kN；
活荷载标准值：Q=3×0.85×1.5/(2+1) =1.275 kN；
集中荷载的设计值: P=1.2×(0.058+0.128)+1.4 ×1.275 = 2.007 kN；

小横杆计算简图
2.强度验算
最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；
均布荷载最大弯矩计算公式如下:
Mqmax = ql2/8
Mqmax = 1.2×0.038×0.852/8 = 0.004 kN·m；
集中荷载最大弯矩计算公式如下:
Mpmax = Pl/3
Mpmax = 2.007×0.85/3 = 0.569 kN·m ；
最大弯矩 M = Mqmax + Mpmax = 0.573 kN·m；
最大应力计算值 σ = M / W = 0.573×106/5080=112.765 N/mm2 ；
小横杆的最大弯曲应力 σ =112.765 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！
3.挠度验算
最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；
小横杆自重均布荷载引起的最大挠度计算公式如下:
νqmax = 5ql4/384EI
νqmax=5×0.038×8504/(384×2.06×105×121900) = 0.01 mm ；
大横杆传递荷载 P = p1 + p2 + Q = 0.058+0.128+1.275 = 1.46 kN；
集中荷载标准值最不利分配引起的最大挠度计算公式如下:
νpmax = Pl(3l2 - 4l2/9)/72EI
νpmax = 1460.1×850×(3×8502-4×8502/9 ) /(72×2.06×105×121900) = 1.267 mm；
最大挠度和 ν = νqmax + νpmax = 0.01+1.267 = 1.278 mm；
小横杆的最大挠度为 1.278 mm 小于 小横杆的最大容许挠度 850/150=5.667与10 mm,满足要求！
四、扣件抗滑力的计算:
按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.75，该工程实际的旋转双扣件承载力取值为12.00kN 。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(《建筑施工扣件式钢管脚手架安全技术规范》5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取12.00 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
大横杆的自重标准值: P1 = 0.038×1.5×2/2=0.058 kN；
小横杆的自重标准值: P2 = 0.038×0.85/2=0.016 kN；
脚手板的自重标准值: P3 = 0.3×0.85×1.5/2=0.191 kN；
活荷载标准值: Q = 3×0.85×1.5 /2 = 1.912 kN；
荷载的设计值: R=1.2×(0.058+0.016+0.191)+1.4×1.912=2.996 kN；
R < 12.00 kN,所以双扣件抗滑承载力的设计计算满足要求!
五、脚手架立杆荷载的计算:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值，为0.1394kN/m
NG1 = [0.1394+(1.50×2/2)×0.038/1.50]×7.4 = 1.31kN；
(2)脚手板的自重标准值；采用竹笆片脚手板，标准值为0.3kN/m2
NG2= 0.3×2×1.5×(0.85+0.3)/2 = 0.518 kN；
(3)栏杆与挡脚手板自重标准值；采用竹笆片脚手板挡板，标准值为0.15kN/m
NG3 = 0.15×2×1.5/2 = 0.225 kN；
(4)吊挂的安全设施荷载，包括安全网:0.005 kN/m2
NG4 = 0.005×1.5×7.4 = 0.056 kN；
经计算得到，静荷载标准值
NG = NG1+NG2+NG3+NG4 = 2.109kN；
活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值
NQ = 3×0.85×1.5×1/2 = 1.912 kN；
考虑风荷载时,立杆的轴向压力设计值为
N = 1.2 NG+0.85×1.4NQ = 1.2×2.109+ 0.85×1.4×1.912= 5.208 kN；
不考虑风荷载时,立杆的轴向压力设计值为
N'=1.2NG+1.4NQ=1.2×2.109+1.4×1.912=5.21kN；
六、钢丝绳卸荷计算（因此内容在规范以外，故仅供参考）:
钢丝绳卸荷按照完全卸荷计算方法。
在脚手架全高范围内卸荷2次；吊点选择在立杆、小横杆、大横杆的交点位置；以卸荷吊点分段计算。
卸荷净高度为3.5m;

经过计算得到
a1=arctg[3.000/(0.850+0.300)]=69.027度
a2=arctg[3.000/0.300]=84.289度
第1次卸荷处立杆轴向力为：
P1 = P2 = 1.5×5.208×3.5/7.4 =3.695 kN；
kx为不均匀系数，取1.5
各吊点位置处内力计算为(kN)：
T1 = P1/sina1 = 3.695/0.934 = 3.956 kN
T2 = P2/sina2 = 3.695/0.995 = 3.714kN
G1 = P1/tana1 = 3.695/2.609 = 1.416kN
G2 = P2/tana2 = 3.695/10.000 = 0.369 kN
其中T钢丝绳轴向拉力，G钢丝绳水平分力。
卸荷钢丝绳的最大轴向拉力为[Fg]= T1 =3.956 kN。
钢丝绳的容许拉力按照下式计算：
[Fg]=aFg/K

其中[Fg]-- 钢丝绳的容许拉力(kN)；
Fg -- 钢丝绳的钢丝破断拉力总和(kN)，
计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)；
α -- 钢丝绳之间的荷载不均匀系数，取0.82；
K -- 钢丝绳使用安全系数。
计算中[Fg]取 3.956kN，α=0.82，K=6，得到：
选择卸荷钢丝绳的最小直径为：d =(2×3.956×6.000/0.820)0.5 = 7.61mm。
吊环强度计算公式为：σ = N / A ≤ [f]
其中 [f] -- 吊环钢筋抗拉强度，《混凝土结构设计规范》规定[f] = 50 N/mm2；
N -- 吊环上承受的荷载等于[Fg]；
A -- 吊环截面积，每个吊环按照两个截面计算,A=0.5πd2；
选择吊环的最小直径要为：d =(2×[Fg]/[f]/π)0.5 =（2×3.956×103/50/3.142）0.5 =7.09 mm。
第1次卸荷钢丝绳最小直径为 7.61 mm，必须拉紧至 3.956 kN，吊环直径为 8.0 mm。
七、立杆的稳定性计算:
风荷载标准值按照以下公式计算
Wk=0.7μz·μs·ω0
其中 ω0 -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：ω0 = 0.3 kN/m2；
μz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：μz= 0.74；
μs -- 风荷载体型系数：取值为0.251；
经计算得到，风荷载标准值为:
Wk = 0.7 ×0.3×0.74×0.251 = 0.039 kN/m2；
风荷载设计值产生的立杆段弯矩 MW 为:
Mw = 0.85 ×1.4WkLah2/10 = 0.85 ×1.4×0.039×1.5×1.52/10 = 0.016 kN·m；
考虑风荷载时,立杆的稳定性计算公式
σ = N/(φA) + MW/W ≤ [f]
立杆的轴心压力设计值 ：N = 5.208×6/7.4 =4.222kN；
不考虑风荷载时,立杆的稳定性计算公式
σ = N/(φA)≤ [f]
立杆的轴心压力设计值 ：N = N'= 5.21kN；
计算立杆的截面回转半径 ：i = 1.58 cm；
计算长度附加系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得 ： k = 1.155 ；
计算长度系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得 ：μ = 1.5 ；
计算长度 ,由公式 l0 = kuh 确定：l0 = 2.599 m；
长细比: L0/i = 164 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.262
立杆净截面面积 ： A = 4.89 cm2；
立杆净截面模量(抵抗矩) ：W = 5.08 cm3；
钢管立杆抗压强度设计值 ：[f] =205 N/mm2；
考虑风荷载时
σ = 4222/(0.262×489)+15665.544/5080 = 36.038 N/mm2；
立杆稳定性计算 σ = 36.038N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
不考虑风荷载时
σ = 5210/(0.262×489)=40367 N/mm2；
立杆稳定性计算 σ = 40.67 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
八、连墙件的计算:
连墙件的轴向力设计值应按照下式计算：
Nl = Nlw + N0
连墙件风荷载标准值按脚手架顶部高度计算μz＝0.74，μs＝0.251，ω0＝0.3，
Wk = 0.7μz·μs·ω0=0.7 ×0.74×0.251×0.3 = 0.039 kN/m2；
每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 9 m2；
按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；
风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：
Nlw = 1.4×Wk×Aw = 0.491 kN；
连墙件的轴向力设计值 Nl = Nlw + N0= 5.491 kN；
连墙件承载力设计值按下式计算：
Nf = φ·A·[f]
其中 φ -- 轴心受压立杆的稳定系数；
由长细比 l/i = 300/15.8的结果查表得到 φ=0.949，l为内排架距离墙的长度；
A = 4.89 cm2；[f]=205 N/mm2；
连墙件轴向承载力设计值为 Nf = 0.949×4.89×10-4×205×103 = 95.133 kN；
Nl = 5.491 < Nf = 95.133,连墙件的设计计算满足要求！
连墙件采用双扣件与墙体连接。
由以上计算得到 Nl = 5.491小于双扣件的抗滑力 12 kN，满足要求！

连墙件扣件连接示意图
九、悬挑梁的受力计算:
悬挑脚手架按照带悬臂的单跨梁计算
悬出端C受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
本方案中，脚手架排距为850mm，内排脚手架距离墙体300mm，支拉斜杆的支点距离墙体为 1100mm，
水平支撑梁的截面惯性矩I = 12.19 cm4，截面抵抗矩W = 5.08 cm3，截面积A = 4.89 cm2。
受脚手架集中荷载 N=1.2×2.109 +1.4×1.912 = 5.21 kN；
水平钢梁自重荷载 q=1.2×4.89×0.0001×78.5 = 0.046 kN/m；

悬挑脚手架示意图

悬挑脚手架计算简图
经过连续梁的计算得到

悬挑脚手架支撑梁剪力图(kN)

悬挑脚手架支撑梁变形图(mm)

悬挑脚手架支撑梁弯矩图(kN·m)
各支座对支撑梁的支撑反力由左至右分别为：
R[1] = 8.356 kN；
R[2] = 5.053 kN；
R[3] = -0.108 kN。
最大弯矩 Mmax= 1.081 kN·m；
最大应力 σ =M/1.05W+N/A= 1.081×106 /( 1.05 ×5080 )+ 2.017×103 / 489 = 206.764 N/mm2；
水平支撑梁的最大应力计算值 206.764 N/mm2 小于 水平支撑梁的抗压强度设计值 215 N/mm2,满足要求！
十、悬挑水平钢管挠度和扣件连接计算:
水平支撑钢管的最大挠度为 4.36 mm 小于 支撑钢管的最大容许挠度 1200/150与10 mm，满足要求！
因为立杆及支杆均需和水平支撑钢管通过扣件连接，需要验算此处的扣件抗滑力
立杆传递给水平支撑杆的最大力 6.57 KN 小于等于12KN, 满足要求！
水平支撑钢管下部的支撑钢管的最大支撑力R[1]=8.356KN 小于等于12KN,满足要求！
十一、拉绳与支杆的受力计算:
水平钢梁的轴力RAH和钢拉绳的轴力RUi、支杆的轴力RDi按照下面计算
RAH = ΣRUicosθi - ΣRDicosαi
其中RUicosθi为钢绳的拉力对水平杆产生的轴压力；
RDicosαi为支杆的顶力对水平杆产生的轴拉力。
当RAH>0时，水平钢梁受压；当RAH<0时，水平钢梁受拉；当RAH=0时，水平钢梁不受力。
各支点的支撑力 RCi=RUisinθi+RDisinαi
且有 RUicosθi=RDicosαi
可以得到
RUi = RCicosαi / (sinθicosαi + cosθisinαi)
RDi = RCicosθi / (sinθicosαi + cosθisinαi)
按照以上公式计算得到由左至右各杆件力分别为：
RU1=4.252 kN；
RD1=4.252 kN。
十二、拉绳与支杆的强度计算:
钢丝拉绳(支杆)的内力计算：
钢丝拉绳(斜拉杆)的轴力RU与支杆的轴力RD均取最大值进行计算，分别为
RU = 4.252kN RD = 4.252kN
选择6×37钢丝绳,钢丝绳公称抗拉强度1700MPa，直径13mm。
[Fg] = aFg/K
其中[Fg]-- 钢丝绳的容许拉力(kN)；
Fg -- 钢丝绳的钢丝破断拉力总和(kN)，查表得Fg＝106.5KN；
α -- 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8。α＝0.82；
K -- 钢丝绳使用安全系数。K＝6。
得到：[Fg]=14.555KN>Ru＝4.252KN。
经计算，选此型号钢丝绳能够满足要求。
下面压杆以 48×3.5mm钢管计算，斜压杆的容许压力按照下式计算：
σ = N/φA ≤ [f]
其中 N -- 受压斜杆的轴心压力设计值，N = 4.252kN；
φ-- 轴心受压斜杆的稳定系数,由长细比l/i查表得到 φ= 0.052；
i -- 计算受压斜杆的截面回转半径，i =1.578cm；
l -- 受最大压力斜杆计算长度，l = 5.903m；
A -- 受压斜杆净截面面积，A =4.893cm2；
σ -- 受压斜杆受压应力计算值，经计算得到结果是166.065 N/mm2；
[f] -- 受压斜杆抗压强度设计值，f = 215N/mm2；
受压斜杆的稳定性计算σ < [f]，满足要求!
钢丝拉绳(斜拉杆)的拉环强度计算
钢丝拉绳(斜拉杆)的轴力RU的最大值进行计算作为拉环的拉力N，为
N=RU=4.252kN
钢丝拉绳(斜拉杆)的拉环的强度计算公式为
σ = N/A ≤ [f]
其中 [f] 为拉环钢筋抗拉强度，按《混凝土结构设计规范》10.9.8 每个拉环按2个截面计算的吊环应力不应大于50N/mm2；
所需要的钢丝拉绳(斜拉杆)的拉环最小直径 D=(4252×4/(3.142×50×2)) 1/2 =7.4mm；
实际拉环选用直径D=8mm 的HPB235的钢筋制作即可。
斜撑支杆的焊缝计算：
斜撑支杆采用焊接方式与墙体预埋件连接，对接焊缝强度计算公式如下
σ = N/lwt ≤ fc 或 ft
其中 N为斜撑支杆的轴向力，N=4.252kN；
lw为斜撑支杆件的周长，取150.796mm；
t为斜撑支杆焊缝的厚度，t=3.5mm；
ft或fc为对接焊缝的抗拉或抗压强度，取185N/mm2；
经过计算得到焊缝最大应力σ= 4252.304/(150.796×3.5) = 8.057N/mm2。
对接焊缝的最大应力 8.057 N/mm2 小于 185 N/mm2，满足要求!
十三、锚固段与楼板连接的计算:
水平钢梁与楼板压点如果采用压环，拉环强度计算如下：
水平钢梁与楼板压点的拉环受力 R=0.108 kN；
压环钢筋的设计直径D=14mm；
水平钢梁与楼板压点的拉环强度计算公式为:
σ = N/2A ≤ [f]
其中 [f] 为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8 每个拉环按2个截面计算的吊环应力不应大于50N/mm2；
A=πD2/4=3.142×142/4=153.938mm2
σ=N/2A=108.127/153.938×2=0.351N/mm2；
水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。
拉环所受应力小于50N/mm2，满足要求！

合同管理制度

1 范围
本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；
本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。
2 规范性引用
《中华人民共和国合同法》
《龙腾公司合同管理办法》
3 定义、符号、缩略语
无
4 职责
4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。
4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。
4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。
4.5 合同管理部门履行以下职责：
4.5.1 建立健全合同管理办法并逐步完善规范；
4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行
