1.计算参数设定
（1）基本参数
脚手架采用Φ48×3.5钢管,内立杆离墙0.20m,立杆底高度+6.00m；立杆步距h=1.80m, 立杆纵距La=1.50m, 立杆横距0.80m,架体高度18.00m；横向水平杆上有2条纵向水平杆,连墙件按2步3跨布置,冲压钢脚手板铺3层。

（2）钢管截面特征
壁厚t=3.5mm，截面积A=489mm2，惯性矩I=121900mm4；截面模量W=5080mm3，回转半径i=15.8mm，每米长质量0.0384kN/m；Q235钢材抗拉、抗压和抗弯强度设计值f=205N/mm2，弹性模量E=206000N/mm2。
（3）荷载标准值
1）永久荷载标准值
每米立杆承受的结构自重标准值0.1176kN/m；
脚手板采用冲压钢脚手板,自重标准值为0.3000kN/m2；
栏杆与挡板采用竹笆栏杆,自重标准值为0.0684kN/m；
脚手架上吊挂的安全设施（安全网）自重标准值0.0020kN/m2。
2）施工均布活荷载标准值
装修脚手架2.00kN/m2，结构脚手架3.00kN/m2。
3）作用于脚手架上的水平风荷载标准值ωk
脚手架高度为18.00m 地面粗糙度按B类；
风压高度变化系数μz=1.00 (标高+10m)；
挡风系数=0.800,背靠建筑物按敞开，框架和开洞墙计算，则脚手架风荷载体型系数
μs=1.3=1.3×0.800=1.040,工程位于广东省广州市，基本风压ω0=0.44kN/m2 ；
水平风荷截标准值ωk=0.7μzμsω0=0.7×1.00×1.040×0.44=0.32kN/m2

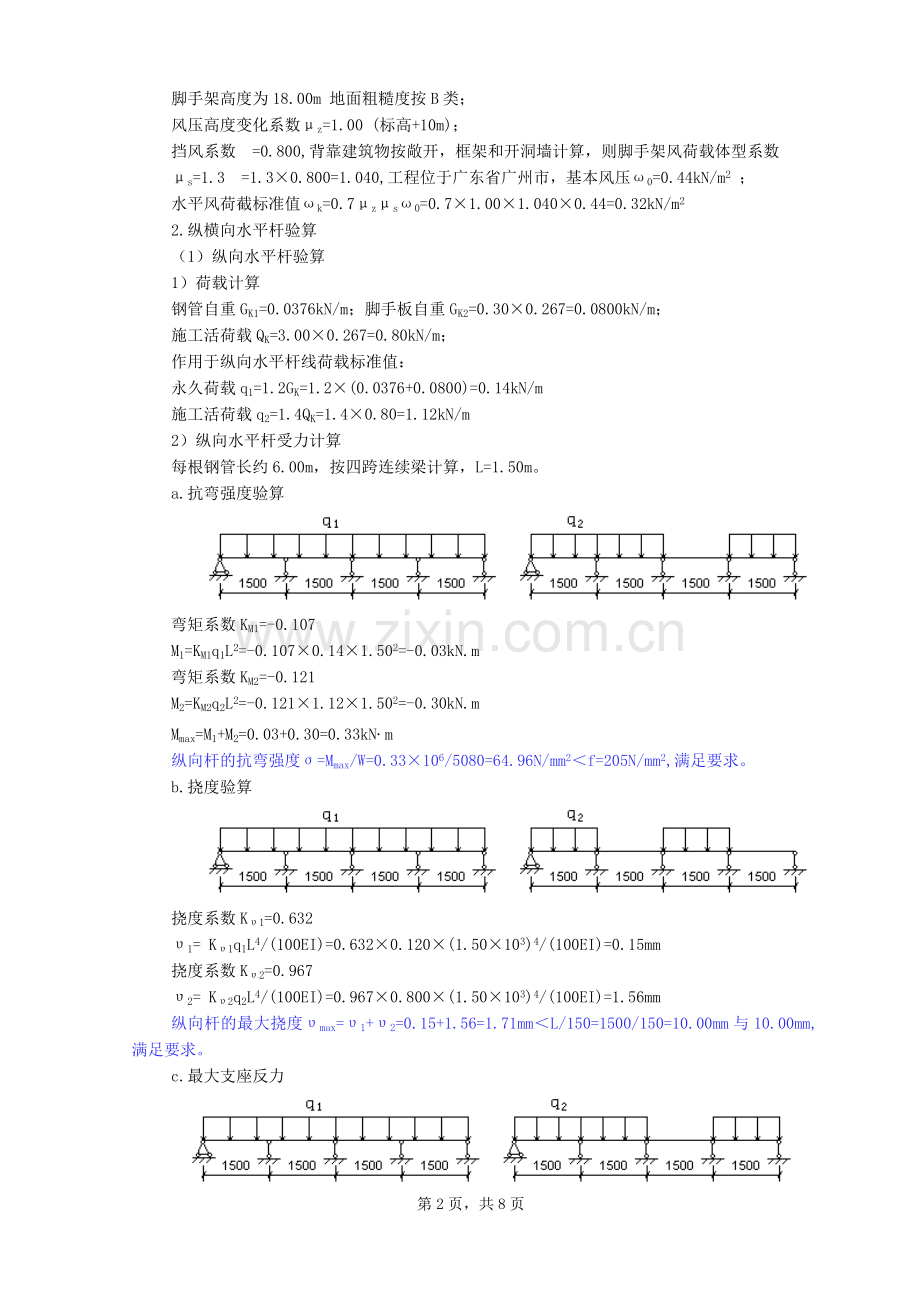

2.纵横向水平杆验算
（1）纵向水平杆验算
1）荷载计算
钢管自重GK1=0.0376kN/m；脚手板自重GK2=0.30×0.267=0.0800kN/m；
施工活荷载QK=3.00×0.267=0.80kN/m；
作用于纵向水平杆线荷载标准值：
永久荷载q1=1.2GK=1.2×(0.0376+0.0800)=0.14kN/m
施工活荷载q2=1.4QK=1.4×0.80=1.12kN/m
2）纵向水平杆受力计算
每根钢管长约6.00m，按四跨连续梁计算，L=1.50m。
a.抗弯强度验算

弯矩系数KM1=-0.107
M1=KM1q1L2=-0.107×0.14×1.502=-0.03kN.m
弯矩系数KM2=-0.121
M2=KM2q2L2=-0.121×1.12×1.502=-0.30kN.m
Mmax=M1+M2=0.03+0.30=0.33kN.m
纵向杆的抗弯强度σ=Mmax/W=0.33×106/5080=64.96N/mm2＜f=205N/mm2,满足要求。
b.挠度验算

挠度系数Kυ1=0.632
υ1= Kυ1q1L4/(100EI)=0.632×0.120×(1.50×103)4/(100EI)=0.15mm
挠度系数Kυ2=0.967
υ2= Kυ2q2L4/(100EI)=0.967×0.800×(1.50×103)4/(100EI)=1.56mm
纵向杆的最大挠度υmax=υ1+υ2=0.15+1.56=1.71mm＜L/150=1500/150=10.00mm与10.00mm,满足要求。
c.最大支座反力

Rq1=1.143×0.14×1.50=0.24kN
Rq2=1.223×1.12×1.50=2.05kN
Rmax=Rq1+Rq2=0.24+2.05=2.29kN
（2）横向水平杆验算
1）荷载计算
钢管自重gk1=0.0376kN/m
中间纵向水平杆传递支座反力R中=Rmax=2.29kN
旁边纵向水平杆传递支座反力R边=Rmax/2=1.15kN
2）横向水平杆受力计算
按单跨简支梁计算，跨度为：L=0.80m

a.抗弯强度验算
Mmax=qL2/8＋R中L/3=0.0376×0.80×0.80/8+2.29×0.27=0.61kN.mm=610000kN.m
横向杆的抗弯强度σ=Mmax/W=610000/5080=120.84N/mm2＜f=205N/mm2,满足要求。
b.挠度验算
集中荷载产生的挠度为:
υ1=R中a(3L2-4a2)/(24EI)
=2290.00×267×(3×8002-4×2672)/(24×206000×121900)=1.66mm
均布荷载产生的挠度为：υ2=5qL4/384EI=5×0.0376×8004/(384×206000×121900)=0.01mm
υmax=υ1+υ2=1.66+0.01=1.67mm
横向杆的最大挠度υmax=1.67mm＜L/150=800/150=5.3mm与10mm,满足要求。
3）横向水平杆与立杆的连接扣件抗滑移验算
R=R中+R边+Gk1L/2=2.29+1.15+0.0376×0.80/2=3.45kN
横向水平杆与立杆连接扣件R=Rmax=3.45kN＜Rc=8.00kN(Rc为单扣件抗滑承载力设计值),满足要求。
3.立杆容许计算
（1）立杆容许长细比验算
计算长度附加系数k=1.0
考虑脚手架整体稳定因素的单杆计算长度系数μ=1.50
立杆步距h=1.80m
立杆计算长度Lo=kμh=1.00×1.50×1.80=2.70m=2700mm；
长细比λ=Lo/i=2700/15.80=170.89，
立杆长细比λ=170.89＜[210],满足要求。
（2）立杆稳定性验算
1)荷载计算
立杆所受荷载包括：脚手架结构自重、构配件自重及活荷。其中：
a.脚手架结构自重包括：立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重:gk=0.1176kN/m,脚手架结构自重：NGlk=gkH=0.1176×18.00=2.12kN。
b.构配件自重包括：脚手板、栏杆、挡脚板、安全网等到防护设施的自重。
脚手板重量：3×1.50×0.80/2×0.30=0.54kN；
栏杆、挡脚板重量3×1.50×0.0684=0.31:kN；
安全网重量：18.00×1.50×0.0020=0.05kN；
构配件自重NG2k=0.54+0.31+0.05=0.90kN。
c.活荷载包括：
①施工荷载按2层作业计算（其中1层为结构施工，1层装修施工）得：
NGk=1.50×0.80/2×(3.00+2.00)=3.00kN
②风荷载标准值计算
风荷载标准值ωk=0.32kN/m2；
由风荷载设计值产生的立杆段弯矩：
MW=0.85×1.4Mωk
=0.85×1.4ωkLah2/10
=0.85×1.4×0.32×1.50×1.802/10=0.19kN.m=190000N.mm
2)轴心受压稳定性系数
Lo=kμh=1.155×1.5×1.80=3.12m
λ=Lo/i=3119/15.8=197.37，=0.186。
3)立杆稳定性验算
a.不组合风荷载时
N=1.2(NGlk+ NG2k）＋1.4ΣNQk
=1.2×(2.12+0.90)+1.4×3.00=7.82kN=7820N
N/（A）=7820/(0.186×489)=85.98N/mm2
b.组合风荷载时
N=1.2（NGlk+ NG2k）＋0.85×1.4ΣNQk
=1.2×(2.12+0.90)+0.85×1.4×3.00=7.19kN=7190N
N/（A）＋MW/W=7190/(0.186×489)+190000/5080=116.45N/mm2
组合风荷载立杆稳定性116.45N/mm2＜205N/mm2,满足要求。
4.连墙件计算
连墙件采用Φ48×3.5钢管,截面积A连墙件=489.00mm2；fy=210N/mm2
按每个结构层花排设置,纵向间距取3跨, 架体高度18.00m；
连墙件轴向力设计值NL=NLW＋N0,其中:
风压高度变化系数μz=1.56(标高+30m)，基本风压ωo=0.44kN/m2；
挡风系数=0.800,背靠建筑物按敞开、框架和开洞墙计算,则脚手架风荷载体型系数
μs=1.3=1.3×0.800=1.040,风荷载标准值ωk，=0.7×1.56×1.040×0.44=0.50kN/m2
NLW=1.4ωkAω=1.4×0.50×3.00×2×1.50=6.30kN
连墙件约束脚手架平面外变形所产生的轴向力,按双排脚手架,取No=5.00kN
NL= NLW＋N0 =6.30+5.00=11.30kN(N1＜8kN采用单扣件，8kN≤N1＜16kN采用双扣件)
连墙件采用Φ48×3.5钢管,双扣件连接满足要求。
L0=0.20+0.10=0.30m=300mm,i=15.8mm,λ=L0/i=300/15.8=19.0,1=0.949
σ=N1/1A连墙件=11300/(0.949×489)=24.35N/mm2
连墙件强度σ=24.35N/mm2＜f=210N/mm2,满足要求。
5.悬挑型钢梁计算
悬挑材料选采用16a号槽钢；H=160mm,b=63mm,tw=6.5mm,t=10.0mm,q=0.17kN/m,w=108300mm3,IX=8662000mm4,S=63900mm3,E=206000N/mm2,f=215.00 N/mm2,fv=120.00N/mm2,fy=235N/mm2。
（1）抗弯强度验算
L=0.80m,a=0.20m,N1=N2=N=7.82kN=7820N,γx=1.05；
Mx=N[a+(L+a)]+q(L+a)2/2
=7.82×[0.20+(0.80+0.20)]+0.17×(0.80+0.20)2/2=9.47kN.m=9470000N.mm；
σ=Mx/γxWx=9470000/(1.05×108300)=83.28N/mm2；
悬挑型钢梁抗弯强度σ=83.28N/mm2＜215.00N/mm2,满足要求。

（2）抗剪强度验算
V=2N+q(L+a)=7.82×2+0.17×(0.80+0.20)=15.81kN
τ=VS/Ixtw=15810×63900/8662000/6.5=11.66N/mm2
悬挑型钢梁抗剪强度τ=11.66N/mm2＜120.00N/mm2,满足要求。
（3）整体稳定验算
L1=1000mm=1.00m ,t=10.0mm
b=(570bt/L1h)×(235/fy)=570×63×10.0/(1000×160)×235/235=2.24>0.6
b'=1.07-0.282/b=1.07-0.282/2.24=0.94
Mx/b'Wx=9470000/(0.94×108300)=93.02N/mm2
悬挑型钢梁整体稳定性93.02N/mm2＜215.00N/mm2,满足要求。
（4）挠度验算
υ1=N1(L+a)3/3EI=7820×(800+200)3/(3×206000×8662000)=1.46mm
υ2=N2La2(3-a/L)/6EI
=7820×800×2002×(3-200/800)/(6×206000×8662000)=0.06mm
υ3=q(L+a)4/8EI=0.17×(800+200)4/(8×206000×8662000)=0.01mm
υmax=υ1+υ2+υ3=1.46+0.06+0.01=1.53mm
悬挑型钢梁挠度υmax=1.53mm＜[υ]=2.50mm,满足要求。
6.验算悬挑梁锚固钢筋
L1=1.50mm,HPB235钢筋,fy=210N/mm2；
锚固点拉力Rmax=N(L+2a)/L1+q(L+a)=7820×1200/1500+0.17×(800+200)=6426N；
预埋锚固钢筋按两个截面同时受力计算:取φ16钢筋；
As=2×200.96=401.92mm2，
Asfy/Rmax=401.92×210/6426=13.13
锚固钢筋Asfy/Rmax=13.13＞2,满足要求。

7.计算结果
脚手架采用Φ48×3.5钢管,内立杆离墙0.20m,立杆底高度+6.00m,立杆步距1.80m,立杆纵距1.50m,立杆横距0.80m,连墙件按2步3跨布置,冲压钢脚手板铺3层。悬挑型钢采用[16a号槽钢@1.50m，锚固段1.50m，采用φ16锚固钢筋。
