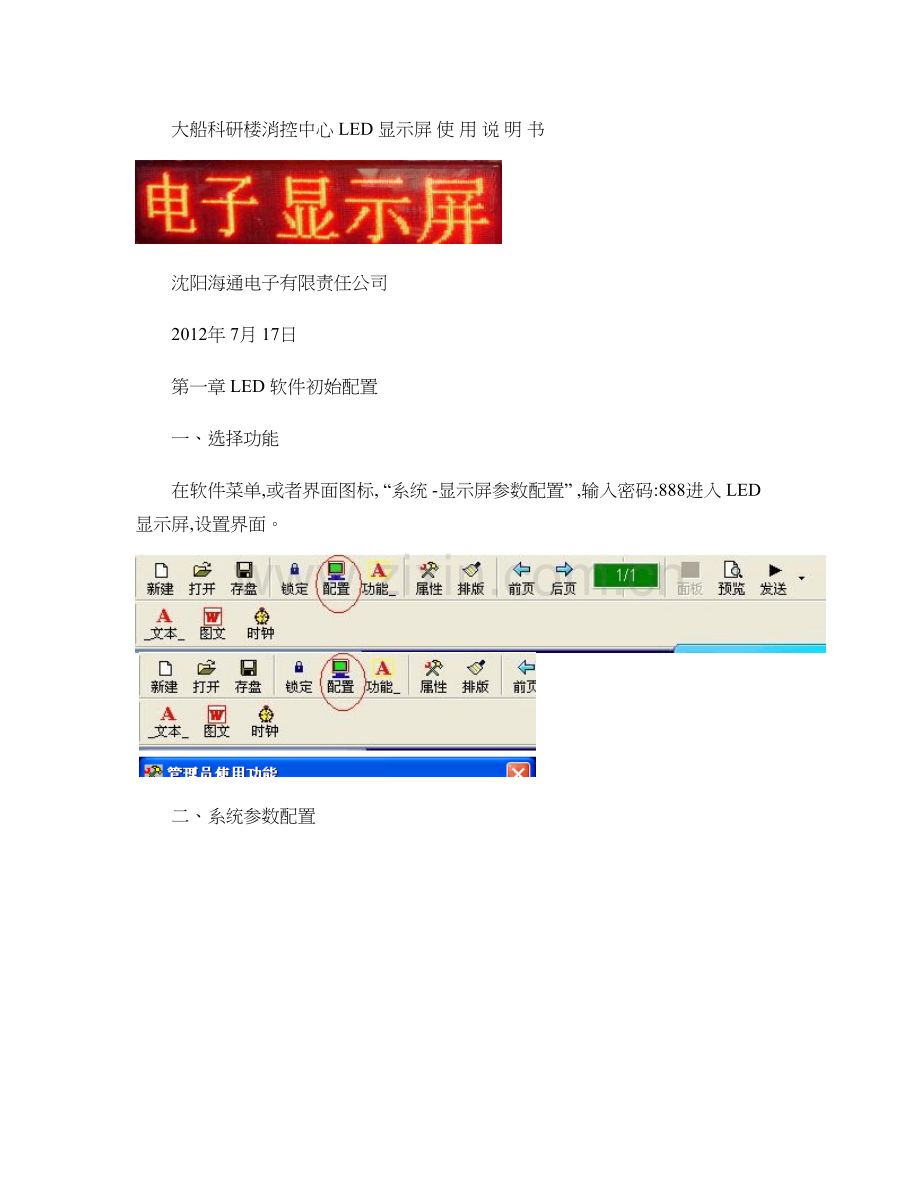

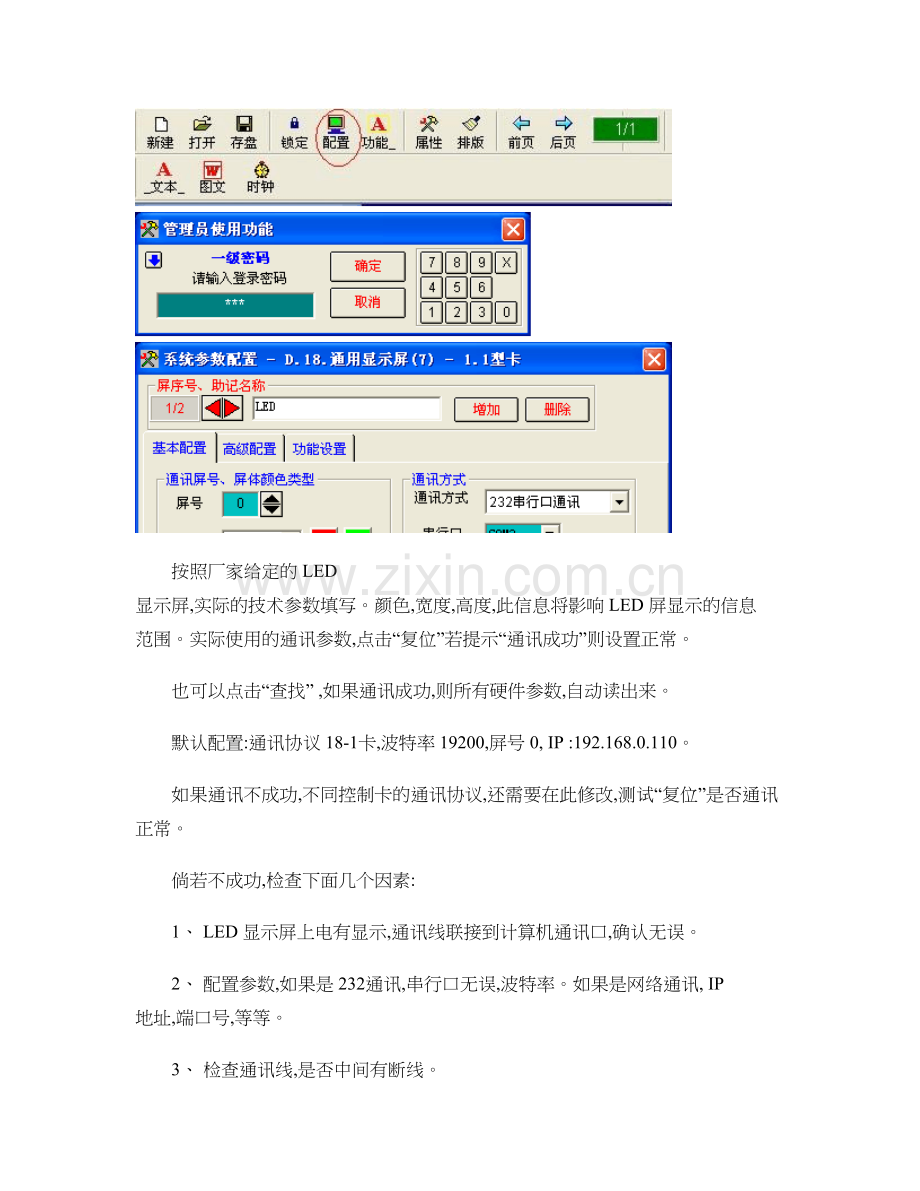

大船科研楼消控中心 LED 显示屏 使 用 说 明 书 沈阳海通电子有限责任公司2012年 7月 17日第一章 LED 软件初始配置一、选择功能在软件菜单,或者界面图标, “系统 -显示屏参数配置” ,输入密码:888进入 LED 显示屏,设置界面。 二、系统参数配置 按照厂家给定的 LED 显示屏,实际的技术参数填写。颜色,宽度,高度,此信息将影响 LED 屏显示的信息 范围。实际使用的通讯参数,点击“复位”若提示“通讯成功”则设置正常。也可以点击“查找” ,如果通讯成功,则所有硬件参数,自动读出来。默认配置:通讯协议 18-1卡,波特率 19200,屏号 0, IP :192.168.0.110。如果通讯不成功,不同控制卡的通讯协议,还需要在此修改,测试“复位”是否通讯正常。倘若不成功,检查下面几个因素:1、 LED 显示屏上电有显示,通讯线联接到计算机通讯口,确认无误。2、 配置参数,如果是 232通讯,串行口无误,波特率。如果是网络通讯, IP 地址,端口号,等等。3、 检查通讯线,是否中间有断线。 第二章 软件测试通讯一、测试通讯正常配置中测试通讯正常后,可以在软件界面,点击“发送” ,若提示成功, LED 显示屏显示信息正常,则本软 件可以正常使用,编辑排版。如果还需要其它复杂的功能,可以在“排版”中选择“通用版、标准版” 。
