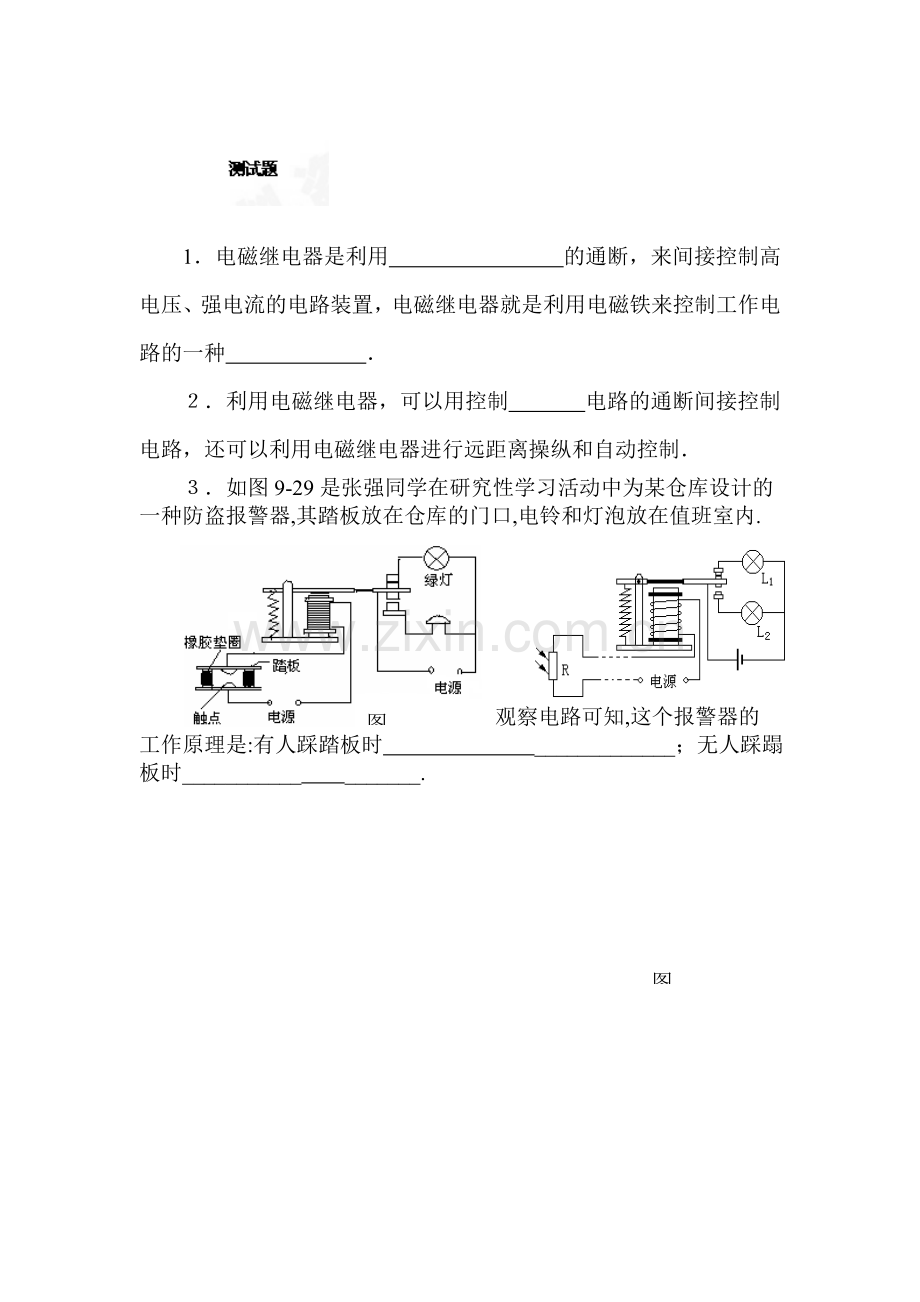

1．电磁继电器是利用 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种 ．
２．利用电磁继电器，可以用控制 电路的通断间接控制 电路，还可以利用电磁继电器进行远距离操纵和自动控制．
图9-29
３．如图9-29是张强同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时 _____________；无人踩蹋板时___________ _______.
图9-30

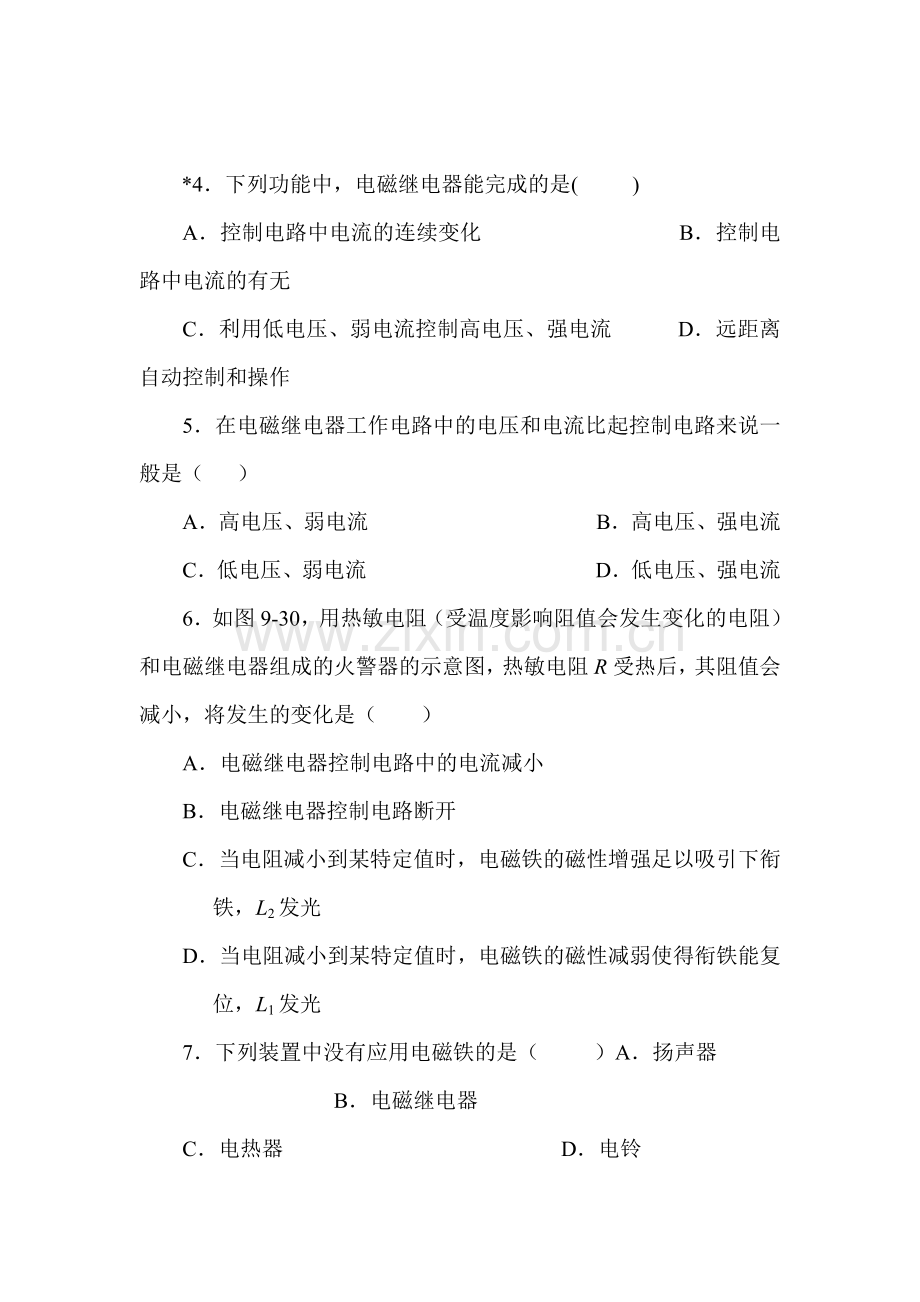

*4．下列功能中，电磁继电器能完成的是( 　)
A．控制电路中电流的连续变化 B．控制电路中电流的有无
C．利用低电压、弱电流控制高电压、强电流 D．远距离自动控制和操作
5．在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（ ）
A．高电压、弱电流 B．高电压、强电流
C．低电压、弱电流 D．低电压、强电流
6．如图9-30，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（ ）
A．电磁继电器控制电路中的电流减小
B．电磁继电器控制电路断开
C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光
D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光
7．下列装置中没有应用电磁铁的是（ ）A．扬声器 B．电磁继电器
C．电热器 D．电铃
8．如图9-31所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( )
A．用导线连接a、c，b接电源正极，d接电源负极
B．用导线连接b、d，a接电源正极，c接电源负极
C．b、c连在一起接电源正极，a、d连在一起接电池负极
电源
羊群
图9-32
D．a、d连接在一起，b接电源正极，c接电源负极
a
b
d
c

图9-31

9．图9-32中，羊群被细漆包线围着，羊在圈中时电铃不响；当羊逃离时，碰到漆包线，电铃就报警．试解释此报警电路的工作原理．

10．如图9-33所示，给你如下器材：电磁继电器一只，红、绿灯各一个(均标有“6v，0．8w”)，开关—只，电流表一只，滑动变阻器一只(最大电阻2Ω)，干电池—只(1．5v)，蓄电池6v．请按下列要求画出电路图，并连接实物．
(1)开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮．
P
C
D
A
B
红灯
绿灯
图9-33
(2)电磁继电器的线圈，允许通过的最大电流为０.1A，用滑动变阻器改变控制电路的电流并用电流表进行监测．

11．图9-34是小轩唱卡拉OK时，声音的转换流动方框图，小满看不懂，请你帮他解释一下小满是如何听到小轩的歌声的．

动圈式话筒
放大器
扬声器
图9-34
变化的电流 放大后的电流

你的回答是：小轩的歌声使话筒的膜片 ，与膜片相连的线圈也跟着一起 ，产生随声音的变化而变化的 ，经过 放大后，通过扬声器的 ，使它不断的来回振动，带动 也来回 ，于是扬声器就发出了声音，小轩的歌声就是这样被小满听到的．

12．粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图9-35所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路．
控制电源
绿
红
工作电源

图9-35

图9-36

13．如图9-36为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理．

图9-37
14．下面是一段对扬声器叙述的短文，阅读后请指出有错的
地方，并改正：
扬声器是把电信号转换成声信号的一种装置．图9-37是扬声器构造示意图，它主要由固定的永久磁体，线圈和锥形纸盆构成，当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向右运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向左运动．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．

答案

1.低电压弱电流电路、开关；2.低压、高压；3.电铃响、绿灯亮；
4.C、D 5.B 6.C 7.C 8.D
9．羊在圈中时，控制电路处于通路，电磁铁有磁性，衔铁被吸引，触点开关断开，工作电路处于开路，电铃不发声；羊群逃离碰断漆包线，控制电路断开，电磁铁失去磁性，在弹簧的作用下，触点开关闭合，工作电路接通，电铃发声报警.
10. 如图答-24
图答-24
11.振动、振动、电流、放大器、线圈、纸盆、振动.

12. 如图答-25

控制电源
绿
红
工作电源

图答-25

13.当温度达到金属丝下端所指温度时，由于水银是导体，会将控制电路接通，电磁铁具有磁性，将衔铁吸引过来，使工作电路接通，于是电铃就响起来，发出报警信号.
14.将“向右运动”改为“向左运动”，“向左运动”改为“向右运动”
