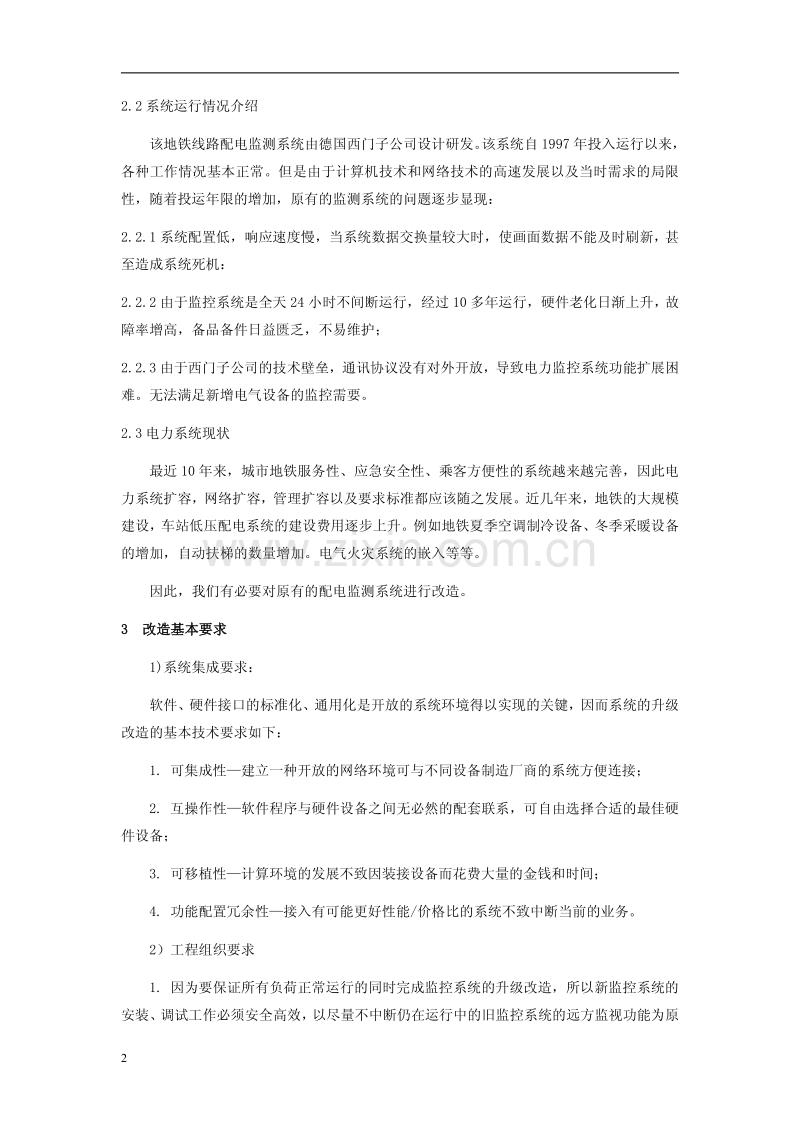

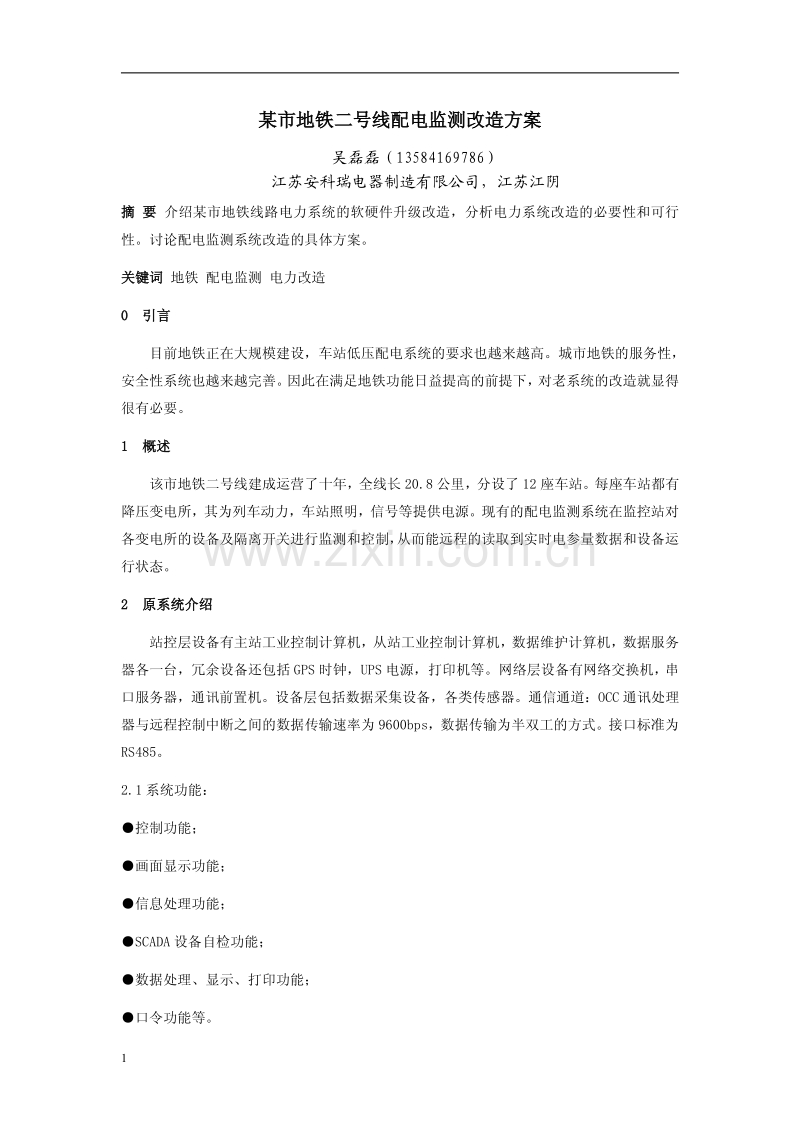

1 某市地铁二号线配电监测改造方案某市地铁二号线配电监测改造方案 吴磊磊（13584169786） 江苏安科瑞电器制造有限公司，江苏江阴 摘摘 要要 介绍某市地铁线路电力系统的软硬件升级改造，分析电力系统改造的必要性和可行 性。讨论配电监测系统改造的具体方案。 关键词关键词 地铁 配电监测 电力改造 0 0引言引言 目前地铁正在大规模建设，车站低压配电系统的要求也越来越高。城市地铁的服务性， 安全性系统也越来越完善。 因此在满足地铁功能日益提高的前提下， 对老系统的改造就显得 很有必要。 1 1概述概述 该市地铁二号线建成运营了十年，全线长 20.8 公里，分设了 12 座车站。每座车站都有 降压变电所，其为列车动力，车站照明，信号等提供电源。现有的配电监测系统在监控站对 各变电所的设备及隔离开关进行监测和控制， 从而能远程的读取到实时电参量数据和设备运 行状态。 2 2原系统介绍原系统介绍 站控层设备有主站工业控制计算机，从站工业控制计算机，数据维护计算机，数据服务 器各一台，冗余设备还包括 GPS 时钟，UPS 电源，打印机等。网络层设备有网络交换机，串 口服务器，通讯前置机。设备层包括数据采集设备，各类传感器。通信通道：OCC 通讯处理 器与远程控制中断之间的数据传输速率为 9600bps，数据传输为半双工的方式。接口标准为 RS485。 2.1 系统功能： 控制功能； 画面显示功能； 信息处理功能； SCADA 设备自检功能； 数据处理、显示、打印功能； 口令功能等。 2 2.2 系统运行情况介绍 该地铁线路配电监测系统由德国西门子公司设计研发。 该系统自 1997 年投入运行以来， 各种工作情况基本正常。但是由于计算机技术和网络技术的高速发展以及当时需求的局限 性，随着投运年限的增加，原有的监测系统的问题逐步显现： 2.2.1 系统配置低，响应速度慢，当系统数据交换量较大时，使画面数据不能及时刷新，甚 至造成系统死机： 2.2.2 由于监控系统是全天 24 小时不间断运行，经过 10 多年运行，硬件老化日渐上升，故 障率增高，备品备件日益匮乏，不易维护； 2.2.3 由于西门子公司的技术壁垒，通讯协议没有对外开放，导致电力监控系统功能扩展困 难。无法满足新增电气设备的监控需要。 2.3 电力系统现状 最近 10 年来，城市地铁服务性、应急安全性、乘客方便性的系统越来越完善，因此电 力系统扩容，网络扩容，管理扩容以及要求标准都应该随之发展。近几年来，地铁的大规模 建设，车站低压配电系统的建设费用逐步上升。例如地铁夏季空调制冷设备、冬季采暖设备 的增加，自动扶梯的数量增加。电气火灾系统的嵌入等等。 因此，我们有必要对原有的配电监测系统进行改造。 3 3改造基本要求改造基本要求 1)系统集成要求： 软件、硬件接口的标准化、通用化是开放的系统环境得以实现的关键，因而系统的升级 改造的基本技术要求如下： 1. 可集成性建立一种开放的网络环境可与不同设备制造厂商的系统方便连接； 2. 互操作性软件程序与硬件设备之间无必然的配套联系，可自由选择合适的最佳硬 件设备； 3. 可移植性计算环境的发展不致因装接设备而花费大量的金钱和时间； 4. 功能配置冗余性接入有可能更好性能/价格比的系统不致中断当前的业务。 2）工程组织要求 1. 因为要保证所有负荷正常运行的同时完成监控系统的升级改造，所以新监控系统的 安装、 调试工作必须安全高效， 以尽量不中断仍在运行中的旧监控系统的远方监视功能为原 3 则，尽可能缩短新旧系统的切换时间； 2. 监控系统改造部分的功能测试要根据现场允许条件科学安排， 按要求保质保量完成， 以保证监控系统软件移植的正确性和新系统设备投运后的安全可靠性； 3. 对改造后的监控系统进行全面的功能调试，以保证能正确有效的监控一次设备。 4 4具体改造方案具体改造方案 采用自上而下的施工方式，先改造中央站控层设备，主要是更换通信处理机，工作站主 机和模拟屏等。再逐步改造变电所内的远动终端。 具体的改造步骤： 1. 安装调试新监控系统的工作站主机、UPS 电源及其外设。确保主机在优化的，最高 效的状态下运行； 2. 增加数据服务器，增强大容量数据的保存，延长数据保存时间； 3. 安装串口服务器、前置处理机、模拟屏监控系统新增设备并上电运行。确保数据传 输的高效稳定； 4. 完成新增后台监控系统数据库和冗余功能设置； 5. 嵌入安科瑞的 ACREL-6000 剩余电流式电气火灾监控系统，确保地铁运营的电气安 全； 6. 将所有变电所的旧仪表逐一替换为安科瑞的 ACR 系列网络智能仪表，该系列仪表主 要功能有：LCD 显示、全电参量测量（U、I、P、Q、PF、F、S） ；四象限电能计量、复费率 电能统计；THDu，THDi、2-31 次各次谐波分量；电压波峰系数、电话波形因子、电流 K 系 数、 电压与电流不平衡度计算； 电网电压电流正、 负、 零序分量 （含负序电流） 测量； 4DI+3DO （DO3 做过压、欠压、过流、不平衡报警） ；RS485 通讯接口、Modbus 协议或 DL/T645 规约。 外形尺寸：120120mm，开孔尺寸：108108mm。适用于高压重要回路或低压进线柜， 7. 对新监控系统的遥信、遥测、遥控、遥调信号进行测试。测试结果合格后，将监视 信号送至模拟屏，信号显示正确后，完成对此变电所上位机改造工作。按此步骤，完成由新 监控系统对所有变电所的监控； 8. 将一个变电所监控数据由原前置处理机 RS422 接口处并联接入新的前置机中； 9. 完成新增设备工作站主机与前置处理机之间的通信配置； 10. 将原监控系统的 OCC 设备退出运行； 综合考虑众多因素和系统实施步骤可行性， 最终选择上海安科瑞电气股份有限公司电力 4 监控系统。 至此，电力监控系统的改造方案讨论完毕。 5 5改造实施注意事项改造实施注意事项 5.1 制定施工方案时要考虑到地铁运营的工作特点，每天收车后最多能保证 3 小时的有效工 作时间。这就要求我们精心组织，精心施工，既要保证施工安全和施工质量，又不能影响第 二天的正常运营。 5.2 在进行新旧系统软硬件替换之前，要观察记录好原有的硬件设备和软件程序运行状况， 避免将旧系统运行中的缺陷带入新系统的调试和运行工作中。 6 6改造意义改造意义 中国城市轨道交通行业方兴未艾， 上世纪九十年代投运的城轨线路的电力监控系统设备 老化问题，已经逐步显现出来，加之城轨变配电技术发展日新月异，原有的监控系统已经无 法满足新设备的扩展要求。 因此， 探索一套城轨行业电力监控系统改造高效可行的实施方案， 积累设计施工实践经验，有其重要的现实意义。
