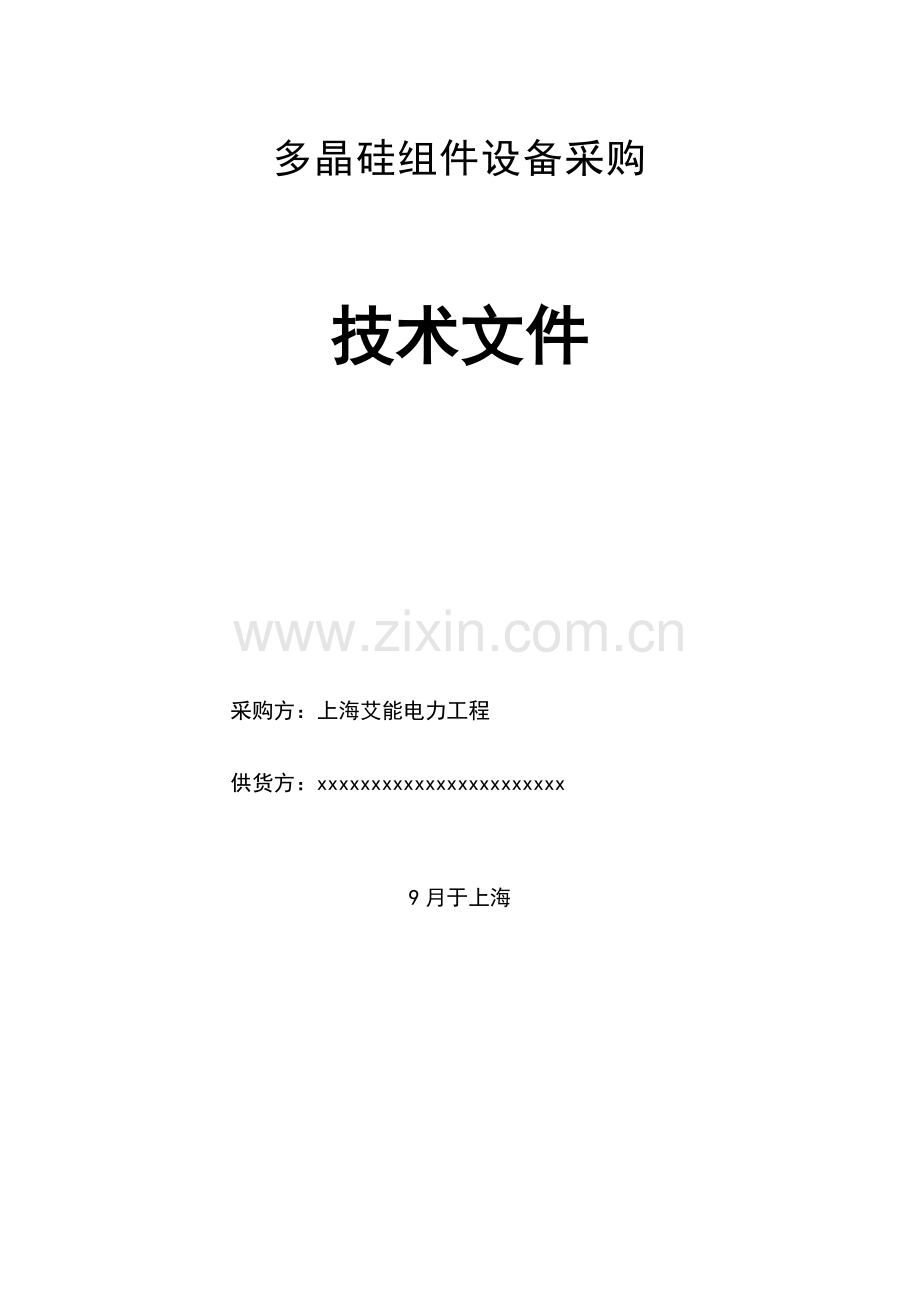

2、交货时间为：3月20日-4月30日。3、协议签署时间估计为：10月上旬。xxxxxxxxx企业25MWp光伏项目多晶硅组件设备采购技术文件采购方：上海艾能电力工程供货方：xxxxxxxxxxxxxxxxxxxxxxx9月于上海目录一、通常要求和规范11.1总则11.2包装和运输11.3企业资质要求21.4 质保要求21.5产品使用寿命2二、标准和规范4*三、专用技术要求63.1组件规格63.2组件认证要求73.3组件原材料清单73.4关键元器件及材料要求83.5 EL测试要求103.6组件生产设备和关键工艺控制103.7生产车间和人员要求113.8 组件标准版113.9 质量控制方法113.10 结构、外形尺寸、支装尺寸及质量123.11 外观要求123.12电气性能技术参数133.13电流分档133.14 绝缘强度133.15 载荷要求143.16 强度要求143.17 温度冲击要求143.18 测试和检验143.19 安装附件153.20 盐雾腐蚀要求153.21 抗PID效应要求153.22 防火要求153.23 其它要求15四、供货范围164.1通常要求164.2供货范围16五、交货检验和验收185.1通常要求185.2 质量确保18*5.3 生产控制和出货检验19*5.4试验室抽样检验21*5.5 出货前运行程序235.6现场验收245.7最终验收25六、技术资料及交付进度266.1概述266.2供货方提供技术文件及图纸26七、设备交货进度28*7.1供货进度287.2包装和运输287.3散装部件287.4包装箱287.5裸装货物297.6装箱单297.7零星部件297.8箱号297.9加工面297.10技术资料297.11交货进度表308 技术服务和设计联络31*8.1 现场服务31*8.2现场服务职责318.3人员培训32*8.4售后服务要求338.5设计联络33一、通常要求和规范1.1总则1.1.1本技术规范书适用xxxxxxxxx企业25MWp光伏项目多晶硅光伏组件设备采购。本技术规范书包含光伏组件本体及其辅助设备功效设计、结构、性能、安装和试验等方面技术要求。1.1.2 本技术规范书提出是最低程度要求，并未对一切细节做出要求，也未全方面引述相关标准和规范条文。供货方应确保提供符合本技术规范书和相关最新工业标准优质产品。1.1.3 双方如对本技术规范书有异议，应以书面形式明确提出，在双方达成一致意见后，可对相关条文进行修改。若其中一方不一样意修改，仍以本协议为准。如双方没有以书面形式对本技术规范书明确提出异议，即被认为供货方所提供产品完全能够满足本技术规范书要求。1.1.4本技术规范书所使用标准如和供货方所实施标准发生矛盾时，按较高标准实施。1.1.5本技术规范书经双方签字认可后作为订货协议附件，和协议正文含有相同法律效力。1.1.6在签定协议以后，采购方保留对本规范书提出补充要求和修改权利，供货方应允诺给予配合。采购方如提出修改，具体项目和条件由买卖双方约定。1.1.7技术规范书中空白部分由供货方填写。1.2包装和运输1.2.1包装（1）设备制造完成并经过相关试验测试后应立即包装，不然应得到切实保护。其包装应符合铁路、公路及海运部门相关要求。（2）包装箱上应有显著包装储运图示标志，并应标明采购方订货号和发货号。（3）多种包装应确保各零部件在运输过程中不丢失、不损坏、不受潮和不腐蚀。1.2.2运输（1）协议设备在运输时应符合铁路、公路及海运部门相关要求。（2）协议设备运输应确保其外壳不受任何损伤，内部元件不能发生位移且应确保内部元件性能完好。（3）全部部件经妥善包装或装箱后，在运输过程中尚应采取其它防护方法，以免散失损坏或被盗。（4）运输中不许可有任何碰撞和磨损，底部需加缓冲垫防震。（5）随产品提供技术资料应完整无缺。1.3企业资质要求1.3.1供货方需要提供其企业规模、产能情况具体资料；1.3.2供货方需提供其实际工程经验，比如近5年投标产品中国工程实施情况；1.3.3供货方需说明其技术研发和试验测试能力；1.3.3供货方需说明生产过程中产品质量控制和保障方法；1.4 质保要求1.4.1供货方需说明质保机构设置及职责。1.4.2供货方需提供质量管理程序清单。1.4.3供货方需提供有效ISO9001:质量管理体系认证文件。1.4.4供货方说明质保期限，组件最低质保期限不应少于并作为协议条款，供货方应对质保期承诺提供具体技术分析，不然采购方视情况可不予采信。1.4.5供货方需说明质量确保期内服务计划及质量确保期后服务计划。1.5产品使用寿命供货方投标组件设备运输、存放、安装、调试和运行应满足项目现场气候条件要求，设备使用寿命应不少于25年；作为负责任产品供给商，供货方有责任在产品整个使用寿命期内向采购方提供具体维护方案（组件清洗和日常巡检方案）、更换、收费计划（比如定时巡检和回访），该维护、更换服务应贯穿产品整个使用寿命周期。二、标准和规范本技术规范所使用标准如和供货方所实施标准不一致时，根据较高标准实施。招标设备应符合中国国家标准（GB）、中国电力行业标准（DL）和相关IEC标准。在所列标准中，优先采取中国国家标准及电力行业标准。在中国家标准准缺项时，参考选择对应国际标准或其它国家标准，选择标准是在协议签署之前已颁布最新版本。如供货方采取标准文件列举以外其它标按时，须经采购方同意方能使用全部螺纹、螺母、螺栓、螺杆应采取GB标准公制要求。关键引用标准以下：IEC61730-1光伏组件安全判定：第1部分：结构要求IEC61730-2光伏组件安全判定：第2部分：试验要求GB/T2421-1999 电工电子产品基础环境试验规程 总则GB/T2423.29-1999 电工电子产品基础环境试验规程 试验U：引出端及整体安装强度IEC 60068-2-78: 电工电子产品基础环境试验规程 试验Cab：恒定、湿热试验方法GB/T2828- 周期检验计数抽样程序及表（适适用于对过程稳定性检验）GB/T4749.1-1984 电工电子产品自然环境条件 温度和湿度GB/T6495.4-1996 晶体硅光伏器件I-V实测特征温度和辐照度修正方法 GB/T6495.1-1996 光伏器件 第1部分：光伏电流-电压特征测量GB/T6495.2-1996 光伏器件 第2部分：标准太阳电池要求GB/T6495.3-1996 光伏器件 第3部分：地面用太阳光伏器件测试原理及标准光谱辐照度数据SJ/T11209-1999 光伏器件 第6部分 标准太阳电池组件技术要求IEC60904-7:1998光伏器件 第7部分：光伏器件测试中引入光谱失配计算IEC60904-9:1995光伏器件 第9部分：太阳模拟器性能要求IEC61853：地面光伏组件性能试验和能量分级IEC 82/685/NP: voltage durability test for crystalline silicon modules design qualification and type approval IEC61701: Salt mist corrosion testing of photovoltaic (PV) modules;IEC60068-2-52: Environment testing Part 2: Tests Test Kb: Salt mist, cyclic(sodium chloride solution) IEC 61701 Ed. 2.0: Salt mist corrosion testing of photovoltaic (PV) modules IEC 61730-2（IEC 60664-1）IEC 62446 Grid connected photovoltaic systems - Minimum requirements for system documentation, commissioning tests and inspectionIEC 60891-光伏器件.测定I-V特征温度和辐照度校正方法用规程GB/T 9535-1998 地面用晶体硅光伏组件设计判定和定型GB/T19394-光伏组件紫外试验GB/T13384-1992 机电产品包装通用技术条件GB/T191- 包装运输图示标志*三、专用技术要求3.1组件规格供货组件应为多晶硅太阳电池组件，功率规格为265Wp（60片156mm*156mm电池片），单块正功差（镀膜玻璃组件平均正功差不低于2Wp），且供给组件规格应一致，供货方提供具体投标组件性能参数；表3.1 组件电性能参数（表中涂黄部分不能修改，其它可依据产品特征修改）1 型号xxx265-60P2标准测试条件下性能参数(标准测试条件STC: AM=1.5，E=1000W/m2，Tc=25)(1)峰值功率Wp265(2)开路电压（Voc）V37.7(3)短路电流（Isc）A8.95(4)工作电压（Vmppt）V30.3(5)工作电流（Imppt）A8.583标称工作温度（NOCT）454太阳能电池组件温度系数(1)峰值功率温度系数%/-0.408(2)开路电压温度系数%/-0.292(3)短路电流温度系数%/0.0455最大系统电压V10006工作温度范围-40至+857功率误差范围%0至+3%(镀膜玻璃为+0.8%+3%)8表面最大承压Pa风载2400Pa/雪载5400Pa9功率衰减承诺%第十二个月衰减2%，5年运行期内衰减5%，在运行使用期限内输出功率衰减不超出10%，年平均衰减不超出1%，在25年运行期内输出功率衰减不超出20%10组件尺寸mm1640*990*35mm11组件质量Kg18.33.2组件认证要求太阳电池组件作为光伏电站关键设备，应含有满足国家标准或IEC标准认证，3.2.1供货组件应经过依据IEC61215和IEC61730组件性能和安全认证，太阳电池组件型号应经过CQC或TUV认证或相同资质第三方认证。3.2.2供货方提供含有ISO导则25资质（17025）专业测试机构出具符合国家标准（或IEC标准）对应供货组件完整测试汇报（IEC61215和IEC61730）和由国家同意认证机构出具认证证书。3.2.3供货组件若经过加严环境试验，比如中国质量认证中心编制地面用晶体硅光伏组件环境适应性测试，在相同条件下会优先采取。3.3组件原材料清单供货方需提供供货组件完整CQC或TUV认证测试汇报（IEC61215和IEC61730或UL1703）或其它相同资质第三方认证汇报（包含原材料清单），供货太阳电池组件使用关键原材料（包含电池片，盖板玻璃，背板，EVA，边框，接线盒，密封胶，线缆，汇流条等）应和测试汇报中BOM清单一致，且供货组件原材料组合方案应经过IEC标准中组件性能和安全认证测试全部序列环境试验。表3.2 关键材料型号、厂家清单（由供货方填写）组件型号Xxxx265-60P部件名称供给厂家规格型号备注电池片（A级）多晶电池片，转换效率18.2%接线盒人和/中环人和GF-20/中环ZH011-1灌胶接线盒，IP67线缆人和/中环PV1-F 1*4mm2正负极长度1.0m接插件人和/中环人和05-6/中环ZH202MC4兼容二极管人和/中环人和PST4020/中环20SQ045EVA斯威克/福斯特15296P+15297P/F406P+F806P（高透抗PID）密封胶天山1527背板赛伍KPK双面含氟（采取韩国SKC材料）焊带能达0.25mm*1.2mm汇流带能达0.4mm*6mm钢化玻璃南玻/信义1634mm*984mm*3.2mm镀膜边框瑞居/申腾1640mm*990mm*35mm标签亚银PET亚银PET注：对应每个项目标供货组件使用多种原材料供给厂商和规格型号应确定唯一，且所提供材料及规格必需和认证测试汇报中一致。3.4关键元器件及材料要求供货方对接线盒、背板和EVA等组成太阳电池组件关键元件和材料性能和使用寿命应提供技术分析说明。要求组成电池组件元器件或材料需要单独经过TUV检测或其它相同资质第三方机构测试检验，而且一些部件需要符合以下要求：3.4.1供货组件使用硅片应为A级硅片，不能掺杂冶金级硅料，硅片关键性能参数满足一下要求：TTV小于30m，翘曲度小于50m，单个微晶面积22mm2，整个微晶区域面积2cm2，多晶硅锭少子寿命2s，氧含量81017/cm3，碳含量40M.m2。供货方所供组件应含有良好抗潮湿能力，组件在雨、雾、露珠或融雪湿气环境下，组件能正常工作，绝缘性能满足相关标准要求，湿漏电流试验需满足IEC61215 10.15条款相关要求，如组件安装场地为特殊气候环境，厂家提供对应应对方法及组件加强处理并提供证实文件。3.15 载荷要求供货方所供电池组件需含有受风、雪或覆冰等静载荷能力，组件风载荷最大承压大于2400Pa，雪载荷最大承压大于5400Pa。如组件安装场地须有特殊载荷需要，供货方应提供对应应对方法及组件加强处理并提供证实文件。3.16 强度要求供货方所供电池组件需含有一定抗冰雹撞击，冰雹试验需满足IEC61215相关要求，如组件安装场地为特殊气候环境（多冰雹），厂家应提供对应应对方法及组件加强处理，并提供冰球质量、尺寸及试验速度，使其抗冰雹能力满足组件要求，同时供货方提供组件适应安装气候条件，并对所供组件抗冰雹能力加以说明提供证实文件。3.17 温度冲击要求因为组件安装地点多为昼夜温度改变范围较大，供货方所供电池组件含有能承受温度反复改变而引发烧失配、疲惫和其它应力很好能力，含有能承受高温、高湿和随即低温冲击能力，含有能承受长久湿气渗透能力。厂家提供针对组件安装地点来说明所供给组件能满足气候条件要求和对应方法。3.18 测试和检验光伏组件各部件在正常工况下能安全、连续运行，不应有过分应力、温升、腐蚀、老化等问题。如在使用中出现质量问题，供货方应委托双方认可第三方对其产品进行测试和检验（IEC测试标准），供货方依据检验分析汇报进行维护、更换和必需赔偿。 光伏组件在使用过程中，25年运行期内采购方可定时（第1年、第3年、第5年、第和第25年）请双方认可第三方检验机构对已安装电池组件功率进行抽样检测，同时电站现场进行测试，现场测试应包含组件功率测试、EL测试、热斑，检测数量不低于200块组件，同时随机抽取20块送到第三方试验室进行功率测试、低辐照强度条件下效率、温度系数、绝缘和EL测试，由采购方负责委托双方认可第三方测试机构对现场进行测试及抽样测试，全部费用由采购方负担。若组件效率衰减大于协议要求，供货方须依据相关协议条款赔偿采购方发电量损失。3.19 安装附件供货方要明确组件安装所用螺母、螺杆和垫片规格尺寸。3.20 盐雾腐蚀要求供货方应考虑项目场址实际条件，确保供货组件应含有对应抗盐雾腐蚀能力，应经过IEC标准相关盐雾腐蚀测试，并提供测试汇报。3.21 抗PID效应要求供货方应提供经过第三方认证单位测试PID测试汇报，供货组件需满足抗PID效应要求。3.22 防火要求针对分布式屋顶光伏电站，供货组件应确保满足对应防火要求，并提供相关测试汇报。3.23 其它要求本技术规范中未明确要求太阳电池组件性能和安全指标及其它相关测试试验，供货方所提供电池组件一样需满足IEC61215和IEC61730及其它相关标准要求。四、供货范围4.1通常要求4.1.1本款要求了协议供货范围，供货方确保提供设备为全新、优异、成熟、完整和安全可靠，且技术经济性能符合本规范书要求。4.1.2供货方提供具体供货清单、组件出厂检测汇报、合格证，清单中依次说明名称、规格、型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需部件，即使本附件未列出和/或数目不足，供货方仍需在实施协议时补足，且不产生额外费用。4.1.3供货方提供全部安装和检修所需专用工具，并提供具体供货清单。4.1.4在质保期内，因组件出现任何质量问题而造成不能正常使用组件，供货方应无偿更换。4.2供货范围供货范围包含但不限于下述内容：4.2.1晶硅太阳电池组件20MWp，累计1个项目。4.2.2配套组件串引出线用接插件，接插件数量暂按24个组件对应一对考虑，供货数量应考虑3%损耗；4.2.3急用备品备件，平均20MWp组件备件不能少于100块；4.2.4每个项目提供1台福禄克红外热像仪用于组件运行温度监测，型号为PJ-IHTF Ti29；4.2.5每个项目提供1台便携式组件隐裂测试仪用于组件隐裂检测，型号为OPT-M310；或每个项目提供1台便携式组件IV测试仪，型号为Kewell-IVT-30-100。4.2.6万用钳表，每个项目不少于5块；4.2.7 接插件压线钳20个。供货方按下表格式提供具体供货清单并填写空白处（不含价格）表4.1 备品备件供货清单序号设备及部件名称型号规格及关键技术参数单位数量生产厂1接插件同接线盒使用型号对同接线盒厂家2组件xxx265-60P块100CSUN3红外热像仪PJ-IHTF Ti29台1福禄克4便携式组件IV测试仪Kewell-IVT-30-100台1Kewell5万用钳表块56接插件压线钳件20五、交货检验和验收5.1通常要求1） 供货方应满足本规范所提技术要求。2） 供货方应向采购方确保所供设备是技术优异、成熟可靠全新产品。在图纸设计和材料选择方面应正确无误，加工工艺无任何缺点和差错。技术文件及图纸要清楚、正确、完整，能满足正常运行和维护要求。3） 供货方应含有有效方法，控制全部关键元器件/材料、外协、外购件质量和服务，使其符合本规范书要求。4） 采购方有权委派第三方监造单位到供货方制造工厂和分包及外购件工厂检验制造过程，检验按协议交付元件、组件及使用材料是否符合标准及其协议上要求要求，并参与协议要求由供货方进行部分元件试验和整个装配件试验。供货方应提供给采购方代表技术文件及图纸查阅，试验及检验所必需仪器工具、办公用具供使用。5） 在设备开始生产前，供货方应提供一份生产程序和制作加工进度表，进度表中应包含检验和试验项目，方便采购方确定驻厂监造计划。6） 如在安装试运行期间发觉部件缺点、损坏情况，在证实设备储存安装、维护和运行全部符合要求时，供货方应立即无偿更换，不得所以而延误工程进度。5.2 质量确保1）在采购方正确有效地存放、安装和使用条件下，供货方产品在等效满负荷累积168小时试运行后进行验收。2）在确保期内，供货方产品各部件因制造不良或设计不妥而发生损坏或未能达成协议要求各项指标时，供货方应无偿地为采购方修理或更换零部件，直至改善设备结构并无偿供货。3）设备在验收试验时达不到协议要求一个或多个技术指标确保值且属于供货方责任时，则供货方应自费采取有效方法在约定时间内，使之达成确保指标。4）在确保期内，因为下列情况所造成缺点、损坏或达不到指标时，不属供货方责任： 因为采购方错误操作和维修； 设备在现场保留时间超出协议要求期限所引发问题； 因为非供货方造成其它错误和缺点。5）供货方提供产品应满足在确保期内经供、需双方认可权威第三方抽样检测合格，抽检数量和频次由采购方决定。*5.3 生产控制和出货检验所采购晶硅电池组件，供货方应许可采购方引入第三方检测试验室和认证机构，对组件生产全过程进行质量控制。全过程质量控制关键内容包含：组件供给商工厂检验、关键元器件或材料质量控制、组件生产关键工艺监控、成品抽检、第三方试验室抽样试验、光伏电站施工现场复核和指导，共6大项，监造依据和要求是组件技术规范书和相关标准。监造单位在第三方检测试验室和认证机构对供给商进行工厂检验和现场监造时候，厂方需要提供必需方便和合适配合。5.3.1成品抽检标准采取抽样标准GB/T2828中单次正常抽样计划.除特殊测试之外对于通常产品外观结构及功效电气参数按通常检验级检验水准实施。l 缺点分类：缺点关键分为致命缺点/关键缺点/轻微缺点三类 l 缺点定义：致命缺点 这类缺点将造成整个组件功效不能工作或影响系统安装或寿命 (比如：组件破裂, 无功率输出等) 或电气安全风险 (比如: 电缆破皮带电体外露, 耐压测试失败) 或非认证物料用在组件上可能造成组件使用寿命缩短.关键缺点 这类缺点将造成组件部分次要功效不能工作或严重外观缺点或部分电气参数偏离技术参数要求.轻微缺点 这类缺点通常为不影响功效电气特征和使用寿命轻微外观或机械缺点附件A 通常外观及视觉缺点分类(测试条件:=1000勒克斯照度下) 1) 开裂、弯曲、不规整或损伤外表面；（致命缺点）2) 组件弯曲(关键缺点)3) 某个电池有显著可见裂纹，其延伸可能造成该电池面积降低10以上；（致命缺点）4) 破碎单体电池；（致命缺点）5) 在组件边缘和任何一部分电路之间形成连续气泡或脱层通道；(致命缺点)6) 组件内存在两个以上显著气泡（关键缺点）7) 单个气泡 (直径1mm, 关键缺点)8) 单个气泡 (直径0.5mm2, 关键缺点) 异物杂质混入组件电池但不在电池表面 (5mm2面积0.5mm2, 轻微缺点) 异物杂质混入组件电池但不在电池表面(面积5平
