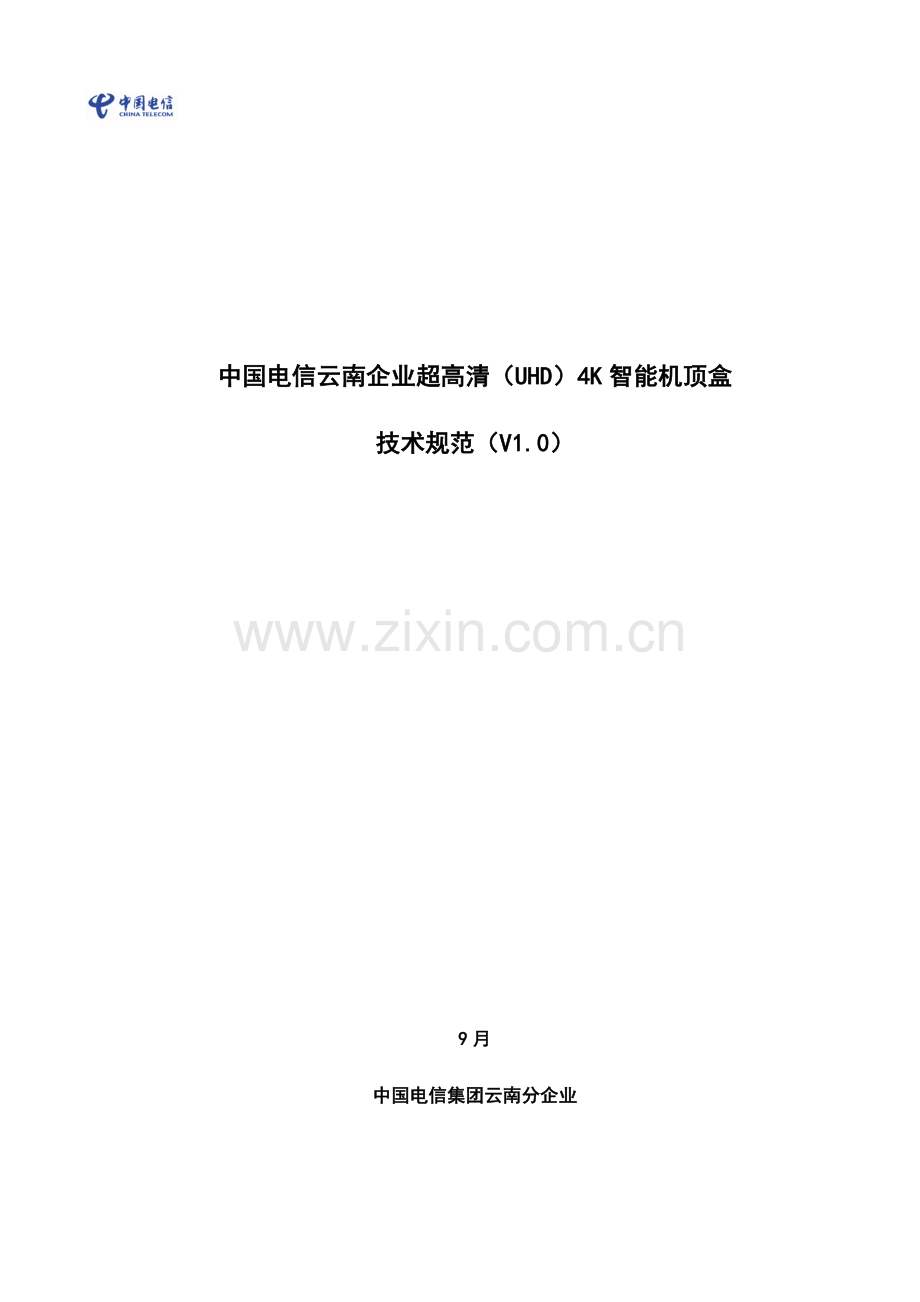

中国电信云南企业超高清（UHD）4K智能机顶盒
技术规范（V1.0）

9月
中国电信集团云南分企业

修订统计
日期
更改控制单

目 录
中国电信云南企业超高清（UHD）4K智能机顶盒 1
技术规范（V1.0） 1
9月 1
中国电信集团云南分企业 1
1 适用范围 5
2 引用标准 6
3 缩略语 7
4 终端定义 9
5 机顶盒性能要求 10
5.1 STBID定义 10
5.1.1 STBID定义 10
5.1.2 STBID结构 10
5.2 机顶盒出厂预配置 10
5.3 机顶盒软硬件性能基础要求 13
5.4 机顶盒硬件要求 15
5.4.1内置硬件要求 15
5.4.2盒端前面板要求 16
5.4.3功耗及供电要求 17
5.4.4 外部接口 18
5.4.5 遥控器要求 19
5.4.6 产品认证要求 19
5.5系统及软件要求 20
5.5.1系统引导 20
5.5.2权限管理API（可选） 21
5.5.3应用支持 22
5.5.4系统升级要求 23
5.6编解码要求 24
5.6.1解码要求 24
5.6.2编码要求 25
5.7系统开关机要求 25
5.7.1开机方法 25
5.7.2图像信号 26
5.7.3开机过程 26
5.7.4系统关机 26
5.8操作要求 27
5.9 ITV 应用要求 27
5.9.1 页面要求 27
5.9.2 电视直播 27
5.9.3 点播 27
5.9.4 即时时移 28
5.9.5 电视回看 28
5.9.6 图像质量 29
5.9.7 声音质量 29
5.9.8 业务操作性能 29
5.9.9 ITV业务质量监测要求（可选） 29
5.10 互联网视频应用要求（可选） 30
5.10.1 互联网业务功效 30
5.10.2 互联网业务性能 31
5.10.3 机顶盒和流媒体能力系统之间接口 31
5.10.4 业务质量监测要求 31
5.11 当地业务要求 32
5.11.1 文件管理功效 32
5.11.2 媒体文件播放功效 33

1 适用范围
本规范关键定义了云南电信超高清4K智能机顶盒（以下简称机顶盒，在没有尤其注明情况下，机顶盒全部指超高清4K智能机顶盒）在硬件、操作系统、应用软件、和业务平台接口等方面要求。本标准现在针正确操作系统为Android操作系统。
本标准供云南电信引入超高清4K智能机顶盒设备时参考实施。同时，本标准也为终端厂商进行机顶盒开发制造提供依据。
2 引用标准
下列标准包含条文，经过本技术规范引用二组成本技术规范条文。在本技术要求出版时，所表示版本全部有效。全部标准全部有可能推出更新版本，使用本技术规范各方应探讨使用下列标准最新版本可能性。
TR-069: CPE WAN Management Protocol
PD-069: TR-069 with Change Text from WT-121
TR-106: Data Model Templatefor TR-069-Enabled Devices
PD-128: Interoperability Test Plan for TR-069 Plugfests
WT-121: TR-069 Implementation Guidelines
SOAP1.1: Simple Object Access Protocol (SOAP) 1.1
SSL3.0: The SSL Protocol, Version 3.0
RFC 2616: Hypertext Transfer Protocol -- HTTP/1.1
RFC 2617: HTTP Authentication: Basic and Digest Access Authentication
RFC 2246: The TLS Protocol, Version 1.0
Q/CT 2470- 中国电信智能机顶盒技术要求

3 缩略语
DHCP Dynamic Host Configuration Protocol 动态主机配置协议
DNS Domain Name System 域名系统
DRM Digital Rights Management 数字版权管理
EPG Electronic Programmer Guide 电子节目单
FTP File Transfer Protocol 文件传输协议
HTML Hypertext Markup Language 超文本标识语言
HTTP Hypertext Transfer Protocol 超文本传输协议
IGMP Internet Group Management Protocol 互连网组管理协议
IP Internet Protocol 网络协议
MAC Media Access Control 媒体访问控制层 MPEG-4 Moving Picture Exp-erts Group 移动图像教授定义 NTP Network Time Protocol 网络时间协议
OSD On-screen Display 　 屏幕视控系统
OSS Operation Support System 运行支撑系统
PPPoE PPP over Ethernet 基于以太网点对点
协议
RTCP Real-time Transport Control Protocol 实时传输控制协议
RTP Real-time Transport Protocol 实时传输协议
SIP Session Initiation Protocol 起始会话协议
S/N Signal/Noise 信噪比
SOAP Simple Object Access Protocol 简单对象访问协议
SSL Secure Socket Layer 安全套接字层
STB Set Top Box 机顶盒
TCP Transmission Control Protocol 传输控制协议 Transport Stream TS传输流
UDP User Datagram Protocol 用户数据报协议 UPnP Universal Plug and Play 通用即插即用 USB Universal Serial Bus 通用串行总线
XML Extensible Markup Language 可扩展标识语言
CAVLC Context-based Adaptive Variable Length Coding基于上下文自适应可变长度编码
CABAC Context-based Adaptive Binary Arithmetic Coding基于上下文自适应二进制算术编码
C/S Client/Server用户端/平台
EPG Electronic Program Guide电子节目导航
H.264 本规范中特指ISO/IEC14496-10编码标准
H.265 本规范中指HEVC/H.265标准，全称高效视频编码（High Efficiency Video Coding）
ITU-T VCEG 继H.264以后所制订新视频编码标准
PAFF Picture Adaptive Frame Field图像级帧场自适应编码
MBAFF MacroBlock Adaptive Frame Field宏块级帧场自适应编码
MPEG-4 本规范中特指ISO/IEC14496-2编码标准
BP Base Profile基础档次
MP Main Profile主档次
HP High Profile高级档次
NTSC National Television Systems Committee全美电视系统委员会制式
PAL Phase Alternating Line逐行倒相制式
VBR Variable Bit Rate可变码率
VOP Visual Object Plane视觉对象平面

4 终端定义
超高清智能机顶盒：经过家庭网关，既能够访问IPTV专网，也能够访问互联网络，并能够经过直接连接电视机和音响等播放设备向用户提供页面信息浏览、支持H.265编码格式4K视音频（UHD）播放、APP应用、可视通信、家庭媒体共享、游戏等交互应用功效多媒体终端。
5 机顶盒性能要求
5.1 STBID定义
5.1.1 STBID定义
STBID 是用于唯一标识一个机顶盒32 位识别码编号（以下简称STBID），该编号应在出厂前预设在机顶盒中。该编码除可经过机顶盒软件读取外，还应以条码方法标签粘贴在机顶盒外壳后面，可在IPTV 业务开户时使用。
5.1.2 STBID结构
STBID 是由32 位16 进制数字组成，是机顶盒唯一标识码，其格式为：
AA BBBB CCCCCC DDD E FFFF GGGGGGGGGGGG
号段
长度
编号意义
表示方法
AA
2
表示整个字符串校验码，MD5 校验
若不支持，固定为00
BBBB
4
第1、2 位运行商编号
00：暂不定义；
10：中国电信
后2 位为终端类型
01：标清机顶盒；
02：高清机顶盒；
20：智能电视；
91: 超高清智能机顶盒；
其它：预留
CCCCCC
6
终端厂商认证编号，临时由运行商分配
十六进制编码，遵照TR069中OUI定义
DDD
3
终端型号
十六进制编码，厂商自行定义
E
1
终端识别符类型
0：表示以MAC 地址；
FFFF
4
终端批次
十六进制编码，厂商自行定义
GGGGGGGGGGGG
12
终端识别符
表示网口MAC 地址；假如终端有多个网口，则默认为0号网口MAC地址

5.2 机顶盒出厂预配置
机顶盒出厂预配置需要依据云南电信IPTV业务需求，制订机顶盒出厂前配置信息，包含以下参数：
[尤其说明]：对于MAC地址 格式，在机顶盒和其它系统（如DHCP、ITMS系统等）报文交互过程中，请严格根据下表定义实施。

项目
默认设置
备注
产品外观
产品外观Logo
需要云南电信确定

STBID
需要标识“STBID：XXXXXXXX”信息和相对应条形码信息，位置定于机顶盒后面
条形码采取128码，能扫描成完整STBID规范格式（见图例）
MAC
标签需要标识“MAC地址 AB
:CD:00:12:01:21”信息和相对应条形码信息，位置定于机顶盒后面STBID标签之下
　字母全部大写，冒号为半角输入法（EN）符号，条形码采取128码，能扫描成完整MAC地址规范格式（见图例）
产品外包装
产品外观Logo
需要云南电信确定

STBID
标签需要标识“STBID：XXXXXXXX”信息和相对应条形码信息，位置定于产品外包装盒侧面
　条形码采取128码，能扫描成完整STBID规范格式（见图例）
MAC
标签需要标识“MAC地址 AB:CD:00:12:01:21”信息和相对应条形码信息，位置定于产品外包装盒正面右下角，不能遮挡中国电信和设备厂商标识
　字母全部大写，冒号为半角输入法（EN）符号，条形码采取128码，能扫描成完整MAC地址规范格式（见图例）
编码

数量

代码

批次号

功率

额定值

图例（STBID）

图例（MAC地址）

设备基础配置
维护密码
6321

远程管理配置
ITMSURL地址
待平台搭建完成后提供

ITMS认证终端帐号
待平台搭建完成后提供
STB向ITMS提议
ITMS认证终端密码
待平台搭建完成后提供
STB向ITMS提议
终端认证平台帐号
待平台搭建完成后提供
ITMS向STB提议
终端认证平台密码
待平台搭建完成后提供
ITMS向STB提议
业务平台认证地址
自定义平台地址
许可经过二次密码（YNDX189）认证修改

出厂默认认证开关
开启
STB向ITMS提议认证开关
不许可当地用户修改内容
ITMSURL地址
待平台搭建完成后提供，不许可当地用户修改
必需经过二层密码才能修改
ITMS认证终端帐号
不许可当地用户修改

ITMS认证终端密码
不许可当地用户修改

终端认证ITMS帐号
不许可当地用户修改

终端认证ITMS密码
不许可当地用户修改

DHCP认证账号
不许可当地用户修改
必需经过二层密码才能修改
DHCP认证密码
不许可当地用户修改
必需经过二层密码才能修改
终端和ITMS之间心跳周期
不许可当地用户修改
3小时
终端和业务平台之间心跳周期
不许可当地用户修改
15分钟
升级地址
不许可当地用户修改

TR069使能开关
不许可当地用户修改
默认TRO69使能开关开启。
终端性能上报开关
关键性能参数上报开关为开，不许可当地用户修改
次要性能参数上报开关为关，不许可当地用户修改
支持ITMS修改
终端性能上报地址
预置关键性能参数上报IP地址（具体地址由云南电信另作分配）
支持ITMS修改
组播转单播
严禁

端口安全设置
端口安全管理
机顶盒出厂默认关闭全部路由模式接口下全部应用端口访问及响应功效，如： TELNET、SSH、FTP、TFTP、SNMP等

业务应用配置（全部由ITMS下发给STB）

5.3 机顶盒软硬件性能基础要求
机顶盒软硬件性能要求以下：
参数项目
参数值
必选（M）/
可选（O）
备注
安全芯片
支持高安管理
M

操作系统
Android 4.4
M

管理协议
支持SNMP和TR069
M

CPU主频
不低于1.5GHz
M

CPU核数
4核
M

GPU核数
不低于4核
M

内存
不低于1GB
M

FLASH
不低于4GB
M

存放卡
MicroSD/TF
M

以太网口
RJ45 10/100M LAN
M

WiFi
802.11 b/g/n
M

802.11 b/g/n/ac 2T2R 2.4G/5G
O

蓝牙
4.0以上
O

USB
USB 2.0 X2
M

IPV6
支持IPV4/IPV6
M

音视频输出
HDMI 1.4 及以上
M

SPDIF
M

MINI AV
M

分辨率
PAL、720P、1080P、4K*2Kp30
M
最高要支持4K*2Kp30
视频解码能力
MPEG1/2/4、WMV、
H264/AVC（最高3840x2160 @ 30fps）、H265/HEVC（最高3840x2160@ 30fps）
M
H265硬解
Real Video 8/9/10、DivX
O

视频编码
不低于720P H.264
M
硬编
3D支持
左右模式SBS/上下模式TAB/帧模式MVC
M

视频封装格式
AVI, MOV, MP4, MKV, TS, M2TS, MTS, M4V, FLV
M

音频解码
MP3、WMA、AAC、AAC-LC、MP3、PCM
M

DD、DD+、DTS
O

图片解码
JPEG、BMP、GIF、PNG、TIF
M

遥控器
45键遥控器
M

5.4 机顶盒硬件要求
盒端硬件要求包含机顶盒内置硬件要求，盒端接口要求，和盒端认证要求。其中机顶盒硬件要求要求了如CPU、RAM、FLASH等内置硬件，盒端面板，电源，和外设接口要求；盒端认证要求要求了如中国国家强制性产品认证要求，杜比认证要求，HDMI认证要求，和无线电发射设备型号核准认证要求。
5.4.1内置硬件要求
1）CPU　
CPU为硬件架构关键，决定了整个盒端性能。关键用于数据运算和处理，同时可另内置芯片负责流媒体解码。如不使用专门解码芯片进行解码，则需考虑合适提升基础硬件设置，以满足盒端软件编解码并实现盒端基础功效情况下，仍可正常使用盒端关键业务。
CPU：主频1.5 GHz及以上 ，架构4核 A7及以上
安全芯片：需对于智能机顶盒安全开启、防刷机、操作系统、应用安装等权限进行控制，则CPU 应符合图2 中安全功效模块要求。

图 2 CPU 架构要求
2）RAM
挥发性内存，用于存放正在使用数据及程序。
内存： 1G Byte 及以上，DDR3及 以上。
3）FLASH
不挥发性内存， 用于长久保留数据， 存放系统固件及其它数据及应用。
Flash： ４G Byte及以上。FLASH 最少包含系统分区、应用分区、恢复分区等部分。提议系统分区在300M 以上(Android4.4 及以上版本)，应用分区在1G Byte 以上，恢复分区在100M Byte 以上
4）GPU
GPU：智能型机顶盒需含有GPU以实现多媒体硬件编解码功效。最少四核GPU或以上，支持2D/3D图形加速功效，要求达成OpenGL ES 2.0/1.1/1.0 OpenVG 1.1以上标准。
5）其它内置硬件要求
要求盒端内部无风扇，且含有外接硬件扩展能力。
5.4.2盒端前面板要求
1） 前面板有以下按键：
Ø 含有【电源】(标示为：0及1，0表示关机，1表示开机);
Ø 菜单/返回、上、下、左、右、确定（可选）。
2） 前面板指示
指示灯应含有电源指示灯、红外指示灯及网络状态灯(必选)。指示灯在前面板。电源指示灯颜色标示为：开机后为绿色，待机为红色，亮度不影响用户夜间休息；红外指示灯：机顶盒响应遥控器操作，指示灯闪烁。 网络状态灯：正常状态为绿色，异常为红色。
5.4.3功耗及供电要求
1）功耗要求
机顶盒正常工作，功耗小于10瓦；
机顶盒正常关机且处于上电状态，功耗小于1瓦。
2）供电要求
当地供电方法为交流220V，支持电源电压波动范围为90V ～ 260V。
3）电源适配器标签要求
外置电源适配器应符合YD/T 983EMC要求，且设备本身电源接口和电源适配器直流输出端接口应为统一国际标准圆接口，并符合以下要求：
Ø 输出电压：直流＋11.4V～＋12.6V。
Ø 输出电流：1.A~2A。
Ø 适配器直流输出端电源线含有EMI吸收磁环（可选）
Ø 输出端接口尺寸
——金属部分内径：Φ2. 5±0.1mm。
(注:内径尺寸按集团规范为Φ2.5±0.1mm，但市场发展电源适配器接口内径均改为Φ2.1mm，此项暂不做要求，即两种规格均可。)
——金属部分外径：Φ5.5±0.1mm。
——金属部分长度： 9.0±0.1mm。
——塑胶部分直径小于8.6mm
5.4.4 外部接口
外部接口是指智能机顶盒对外提供媒体输出、网络接入、外设设备支持等要求。全部硬件外部接口均应采取标准字符、文字或图示等进行标示说明。
1）媒体接口
Ø 视频输出：用于将图像输出至电视机传输接口。
1） MINI CVBS端子：用于复合视频输出，且在其它输出接口有效时有输出。
2） HDMI 1.4及以上接口。
Ø 音频输出：用于将声音输出至电视机或音响设备传输接口。
1） 音频输出SPDIF接口。
2） HDMI 1.4及以上接口。
2）外设接口
机顶盒必需支持外设媒体接口以下：
Ø 红外接口，用于接遥控器输入。
Ø USB接口，两个，符合USB 2.0标准。
Ø SD卡接口，32G及以上，用于存放扩展（可选）
Ø TF卡接口，32G及以上，用于存放扩展。（可选）
注：SD卡和TF卡接口可多选，但最少有一项含有。
Ø 蓝牙接口4.0以上(可选)。
3）网络接口
机顶盒必需支持网络接口以下：
Ø 有线网络接口：含有最少一个RJ45 10/100BaseT网络接口，且需有图示标识。
Ø 内置无线网络接口：要求无线网络接口支持IEEE802.11b/g/n (2.4Gb/5.8Gb，其中5.8Gb可选)。
作为AP连接家庭内部其它终端，以无线方法共享互联网路（可选）

5.4.5 遥控器要求
Ø 载频：38KHz
Ø 电池：2x1.5VAA

含有以下按键：
Ø 开关键： 待机
Ø 电视机按键： 电源、TV/IPTV、音量＋/－、设置
Ø 声音控键： 静音、音量＋、音量－
Ø 功效键： 确定、上、下、左、右、
主页、菜单、设置、返回、
上页、下页、频道+、频道-、
信息、声道、字幕、静音
Ø 多功效键： 红、绿、黄、蓝
Ø 数字键： 0、1、2、3、4、5、6、7、8、9、*、删除
Ø 布局以下：

5.4.6 产品认证要求
Ø 中国国家强制性产品认证
Ø 产品杜比认证证书；
Ø 产品HDMI认证证书；
Ø 无线电发射设备型号核准证书。
5.5系统及软件要求
5.5.1系统引导
机顶盒必需支持防刷机功效，开启过程必需进行验证，基础步骤以下：

CPU 对引导程序验证可采取安全、有效验证算法，如基于SHA256+RSA2048 数字署名验证，或基于AES128 加密代码加密方法，用于验证密钥必需存放在芯片上OTP 区域。
机顶盒开启过程中必需对引导程序署名验证采取全覆盖署名验证，且必需含有对验证算法关键数据生成和管理工具。
机顶盒引导程序经过正当性验证后，它必需对后续引导过程实施代码进行正当性验证，基础步骤以下：

5.5.2权限管理API（可选）
对于 CPU 中布署有安全芯片智能机顶盒来说，其操作系统应支持以下接口定义及调用步骤：

CPU 安全域经过终端安全API 提供给应用程序能力包含：
——终端SN 访问
——终端认证接口访问
——安全算法计算访问
——终端安全API 定义
5.5.3应用支持
1) 应用安全要求
Ø 账号保留及账号安全
智能机顶盒应确保用户帐号密码等敏感信息安全存放，确保即使终端系统被破解情况下，用户帐号密码等数据也不会泄漏。
用户帐号密码数据由对应APK 应用程序进行管理，其它应用程序需要使用用户帐号密码等信息时，经过应用程序接口，向帐号管理程序获取，管理程序对请求信息程序进行验证，只向被许可获取用户信息应用提供用户信息。
智能机顶盒还应该确保用户信息及配置数据连续性，即在用户终端异常恢复“业务初始配置”状态情况下，用户帐号密码信息及配置数据不会丢失，能够继续使用。支持密码重置、密码找回功效。
Ø 阻止第三方应用安装
智能机顶盒应确保用户除了经过内置应用商城安装应用外，不能经过其它方法安装第三方应用。
2) 应用署名
云南电信对机顶盒上应用软件必需进行署名；
机顶盒必需支持对署名进行校验才能进行安装和使用。
3) 应用安全控制
为实现严禁在机顶盒上安装其它应用，要求机顶盒支持以下要求：
Ø 机顶盒必需屏蔽 adb 连接功效；
Ø 屏蔽 Android 系统原有软件安装接口（PackageInstaller），经过调用Android 标准软件安装模块不能实现软件安装功效；
Ø settings 数据库中Settings.Secure.INSTALL_NON_MARKET_APPS 键值必需设置为0；避免任何路径对Settings.Secure.INSTALL_NON_MARKET_APPS 修改；
Ø 要求/data/app、/system/app、/system/framework、/system/app-private 等目录读写权限为system 等级，严禁第三方应用或用户自行将APK 拷入该目录。电信预置应用放置在/system/app目录下，未经许可应用严禁放置在/system/app 目录下；
Ø 原生系统浏览器临时屏蔽，不过底层 webkit 保留。
5.5.4系统升级要求
系统升级现阶段由厂家配置升级服务器进行远程升级，未来云南电信会配置安全升级服务器来接管升级工作。所以系统必需支持由ITMS修改升级服务器地址，并接收新服务器来进行升级。
软件升级总体步骤以下：（分两步）

① 当机顶盒系统软件有升级版本时，终端管理系统经过智能机顶盒管理接口通知终端管理程序，并将软件下载服务器URL下发终端管理程序。
② 终端管理程序从软件下载服务器下将终端系统软件下载到终端FLASH闪存中终端系统软件升级存放区，并设置终端软件升级标志，然后重启终端。
③ 当终端重启后，终端引导程序检测到终端软件升级标志，开启终端Recovery程序，由该程序对终端软件升级存放区中软件进行署名检验，署名检验经过后实施软件升级操作，并清除升级标志。
5.6编解码要求
5.6.1解码要求
1) 高清解码
机顶盒要求支持高清解码：
编码格式：H.264，MAIN/HIGH PROFILE @LEVEL 4.2
分辨率：最大可达1080P
编码模式：CBR/VBR
封装格式：TS
码流：不低于40Mbps；
2) 超高清解码：
机顶盒要求支持超高清解码：
编码格式：H264/AVC，H265/HEVC
分辨率：3840x2160
编码模式：CBR/VBR
封装格式：TS
码流：不低于80Mbps；
3) 3D解码：
机顶盒要求支持3D解码：
编码格式：H264/AVC，H265/HEVC
分辨率：1920x1080
编码模式：CBR/VBR
封装格式：TS
码流：不低于60Mbps；
4) 互联网视频及当地解码：
机顶盒要求支持当地解码：
编码格式：MPEG1、MPEG 2 MP@HL、MPEG4 、VC-1、WMV 7/8/9、DIVX/XVID、AVS jizhun(平滑支持)、H.264、H.265
RM/ RMVB(可选)，HIGH PROFILE@ LEVEL 4.1
分辨率：最大可达1080P@60fps，4Kx2k@30fps
编码模式：CBR/VBR
封装格式：TS、MP4、MKV、AVI、RM/ RMVB(可选)、FLV/F4V(可选)
平均码率：互联网视频—不低于20Mbps;当地播放不低于100Mbps。
5) 音频解码
立体声要求：要求支持MPEG-1 LAYER 1/2 、MPEG-1 layer 3、 MPEG-2 AAC LC/MAIM、 MPEG-4 AACLC/MAIN 、HE-AAC V1/V2、WAV、RA（可选）、WMA、PCM 等格式，和DD（可选），DD+（可选），DTS（可选）
围绕声要求：支持多音轨，开机使用默认音轨。
5.6.2编码要求
1) 音视频编解码格式
——要求支持 G.711 A/U 音频编解码，和H.264 视频解码。
——机顶盒将音视频经过标准RTP 打包方法分别传送。
2) 视频编解码要求
采取 H.264 进行编解码时应符合以下要求：
采取BASELINE PROFILE 方法，降低编码开销，提升实时效率；
采取VBR、CBR 方法；
使用4:2:0 采样方法。
3) 视频码流要求
机顶盒在视频通话过程中帧率及码流要求以下：
屏幕分辨率720P要求帧率22～25、码流2.4～3.4 Mbps（必选）
屏幕分辨率1080P要求帧率22～25、码流5.35～7.6 Mbps（可选）
5.7系统开关机要求
5.7.1开机方法
智能机顶盒必需支持以下开机方法：
Ø 断电开机：关机状态下，经过机顶盒面板电源按键进行开机；
Ø 带电开机：待机状态下，经过遥控器上电源键进行开机。
5.7.2图像信号
智能机顶盒在开机过程中图像信号应满足以下要求：
Ø 在断电及带电开机过程中，应确保图像信号无闪烁、无跳动、无黑屏；
Ø 开机时应能展现预先加载在机顶盒当地开机画面；
Ø 机顶盒应支持经过远程配置或远程升级实现终端开机页面调整。
5.7.3开机过程
机顶盒开机过程要求以下：
机顶盒开机后立即(<5s)在视频输出端输出电信指定画面；机顶盒断电开机过程总时间应小于60秒，提议40 秒以内，并以图文结合动态进度条方法进行提醒，开机默认进入智能机顶盒桌面。
5.7.4系统关机
1) 关机方法：
Ø 断电关机
开机状态下，经过机顶盒面板电源按键进行关机，机顶盒进入断电状态，全部状态指示灯熄灭，且无法经过遥控器电源键进行开机。
Ø 带电关机
也称为“待机”，经过遥控器电源键关闭机顶盒，使机顶盒进入待机状态，电源等处于点亮状态，可经过遥控器再次开机。
2) 关机过程
机顶盒应在 2S 内完成从开机状态到断电关机或待机状态切换。当机顶盒经过遥控器进入关机或待机状态时，应向终端管理平台注销之前登陆状态，并向终端管理平台发送关机通知，且应断开全部网络连接。
5.8操作要求
机顶盒在业务使用过程中应满足以下要求：
在任意状态下，按下遥控器“首页”按键，进入智能机顶盒首页(桌面) ，机顶盒首页要求另行要求。经过上下左右、确定按键选择各个应用；
l 机顶盒接收遥控器操作，从目前菜单页面切换到下一个菜单页面完整显示时间应小于 1 秒；
机顶盒接收遥控器操作，在菜单页面内焦点移动时间应小于 1s；
机顶盒支持软键盘输入操作，输入法采取指定方法。
5.9 ITV 应用要求
5.9.1 页面要求
支持 ITV 页面正常显示。
5.9.2 电视直播
用户能够经过机顶盒依据频道直接选择并收看电视节目，系统侧向选择该直播频道全部用户同时推送相同音视频流，播放既定内容，为用户提供电视节目。针对电视直播，机顶盒最少支持以下功效：
Ø 用户能够经过机顶盒由 EPG 页面链接或输入频道号方法进入直播频道
Ø 在直播观看过程中，经过遥控器可进行多个直播频道间切换，可随时离开目前直播频道
5.9.3 点播
点播业务是指用户经过IPTV 机顶盒对在IPTV 平台侧存放音视频内容进行播放、暂停、快进快退、重放等操作业务。针对点播业务，机顶盒最少支持以下功效：
Ø 用户能够经过遥控器控制IPTV 机顶盒在EPG 中选择点播节目进行播放；
Ø 用户可在点播节目播放中进行2X、4X、8X、16X、32X，64X(可选)倍速快进快退、定位播放等操作；
Ø 用户可在点播节目播放中随时经过遥控器操作退出目前正在播放点播节目。
5.9.4 即时时移
用户能够经过机顶盒对实时播放电视直播频道进行短暂暂停、倒退和快进等操作。针对即时时移功效，机顶盒最少支持以下功效：
Ø 用户能够经过遥控器控制机顶盒在直播和即时时移相互切换(即时时移暂停)；
Ø 用户能够在即时时移中进行 4X、8X、16X、32X 倍速快进快退、定位播放等操作；
Ø 用户可在即时时移中进行拖动进度条播放、快进快退、定位播放、暂停和退出等操作；
Ø 用户可在即时时移中随时经过遥控器操作切换回目前正在播放直播频道或直接退出即时时移。
5.9.5 电视回看
用户能够经过机顶盒对在平台侧指定时间内直播过电视节目进行播放、暂停、快进快退、重放等操作。针对电视回看功效，机顶盒最少支持以下功效：
Ø 用户能够经过遥控器控制机顶盒在 EPG 中选择回看节目进行播放；
Ø 用户能够在电视回看播放中进行 4X、8X、16X、32X 倍速快进快退、定位播放等操作；
Ø 用户可在电视回看播放中进行拖动进度条播放、快进快退、定位播放、暂停和退出等操作；
Ø 用户可在电视回看功效中随时经过遥控器操作退出目前正在播放电视回看节目。
5.9.6 图像质量
机顶盒在 ITV 电视直播业务使用过程中，并应达成以下要求：
Ø 视频内容正常播放时无马赛克、无显著跳动、停滞感，且无唇音不一样时现象；
Ø 视频内容在快进、快退、暂停恢复、定位播放等情况下，图像帧显示清楚、无马赛克。
5.9.7 声音质量
机顶盒在 ITV 电视直播业务使用过程中，并应达成以下要求：：
Ø 音频或节目伴音正常播放时，声音流畅，无停顿；
Ø 直播频道音量大小和相同情况下电视节目音量大小一致；
Ø 机顶盒开机初始音量应在最大音量中间值周围，并应确保直播和点播内容音量大小一致。
5.9.8 业务操作性能
机顶盒在 ITV 电视直播时对于节目状态切换性能要求： 直播频道切换响应时间小于 2S，节目最少支持缓存 30S。
5.9.9 ITV业务质量监测要求（可选）
机顶盒支持以下业务质量指标采集：
Ø 组播参数：
a) 加入组播次数：
b) 加入组播失败次数：
c) 组播 RTP 数据流丢包次数：（能够经过机顶盒抓包分析）
d) 组播缓存下溢
e) 组播对应时延
f) 组播速率下降（实时传输码率/视频编码码率）
Ø HTTP 参数类型数据（IPTV EPG）：
a) HTTP 请求次数： 统计机顶盒发出以GET 请求开头TCP 数据包个数。
b) HTTP 请求失败次数： 统计发出请求失败响应次数。（关键针对HTTP4XX 5XX 响应）
Ø 单播统计：
a) 加入单播次数：
b) 加入单播失败次数：
c) 单播 RTP 数据流丢包次数（能够经过机顶盒抓包分析）
d) 单播缓存下溢
e) 单播响应时延
f) 单播速率下降（实时传输码率/视频编码码率）
5.10 互联网视频应用要求（可选）
5.10.1 互联网业务功效
互联网视频关键实现点播功效，后续依据业务发展，深入提供直播和回看等功效。
互联网视频点播是指用户经过机顶盒对在平台传送音视频内容进行播放、暂停、快进快退、重放等操作。针对互联网点播，机顶盒最少支持以下功效：
Ø 用户能够经过遥控器控制机顶盒在菜单中选择点播节目进行播放 用户可在点播节目播放中进行拖动进度条播放、快进快退、定位播放、暂停和退出等操作
Ø 用户可在点播节目播放中随时经过遥控器操作退出目前正在播放节目
5.10.2 互联网业务性能
互联网视频业务在使用过程中应满足以下要求：
Ø 节目缓存
最少支持缓存 30S。
Ø 图像质量
视频内容正常播放时无马赛克、无显著跳动，图像帧显示清楚，且无唇音不一样时现象。
Ø 声音质量
音频或节目伴音正常播放时，声音流畅，无停顿；
直播频道音量大小和相同情况下电视节目音量大小一致；
机顶盒开机初始音量应在最大音量中间值周围，并应确保直播和点播内容音量大小一致。
5.10.3 机顶盒和流媒体能力系统之间接口
支持和流媒体能力系统之间点播接口要求。
5.10.4 业务质量监测要求
机顶盒应支持互联网视频业务质量监测要求，统计用户操作行为、视频播放质量参数，监测具体参数以下：
1) OTT 视频用户端获取参数
Ø OTT 播放列表（针对HLS）视频U
