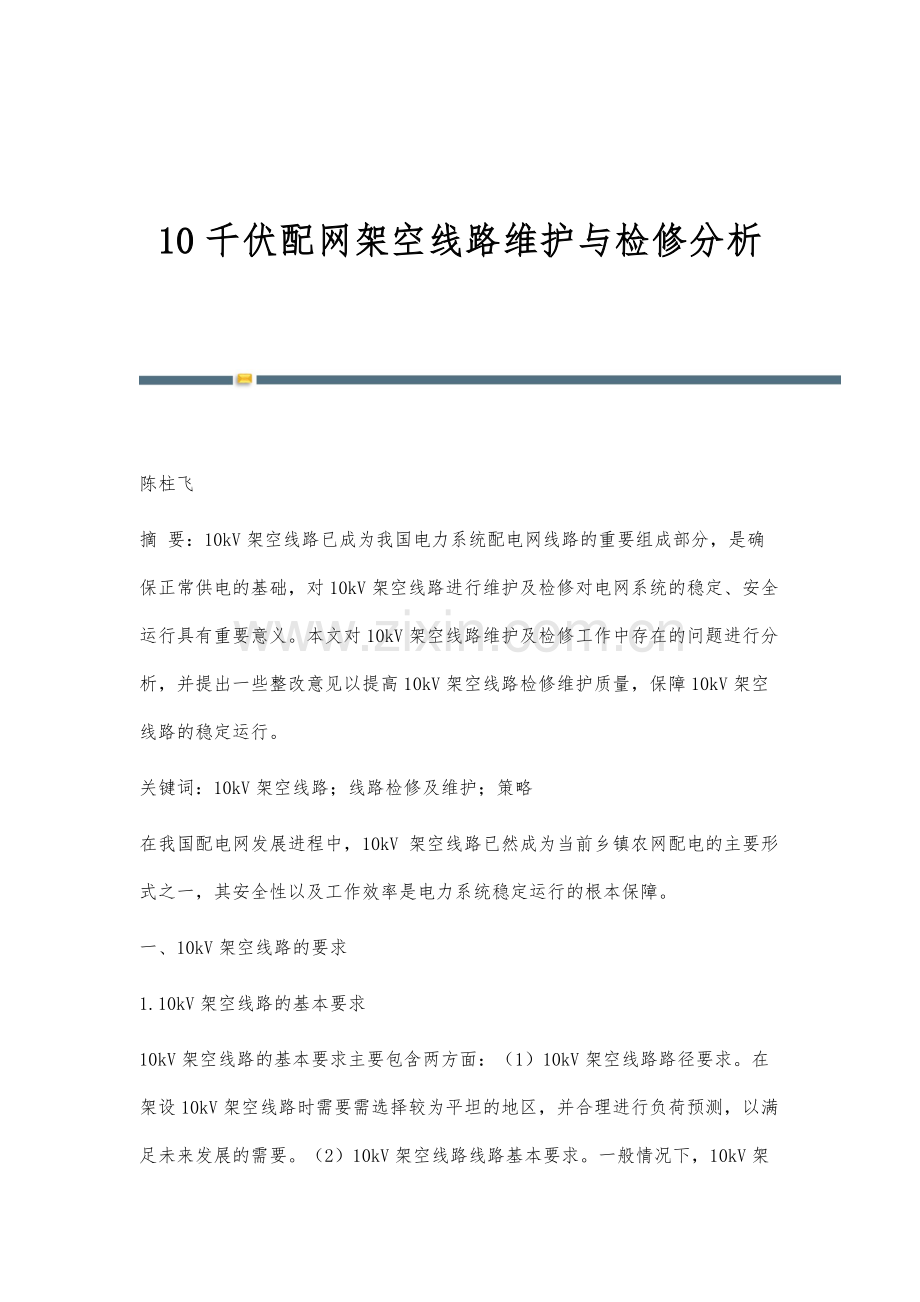

10千伏配网架空线路维护与检修分析

陈柱飞
摘 要：10kV架空线路已成为我国电力系统配电网线路的重要组成部分，是确保正常供电的基础，对10kV架空线路进行维护及检修对电网系统的稳定、安全运行具有重要意义。本文对10kV架空线路维护及检修工作中存在的问题进行分析，并提出一些整改意见以提高10kV架空线路检修维护质量，保障10kV架空线路的稳定运行。
关键词：10kV架空线路；线路检修及维护；策略
在我国配电网发展进程中，10kV 架空线路已然成为当前乡镇农网配电的主要形式之一，其安全性以及工作效率是电力系统稳定运行的根本保障。
一、10kV架空线路的要求
1.10kV架空线路的基本要求

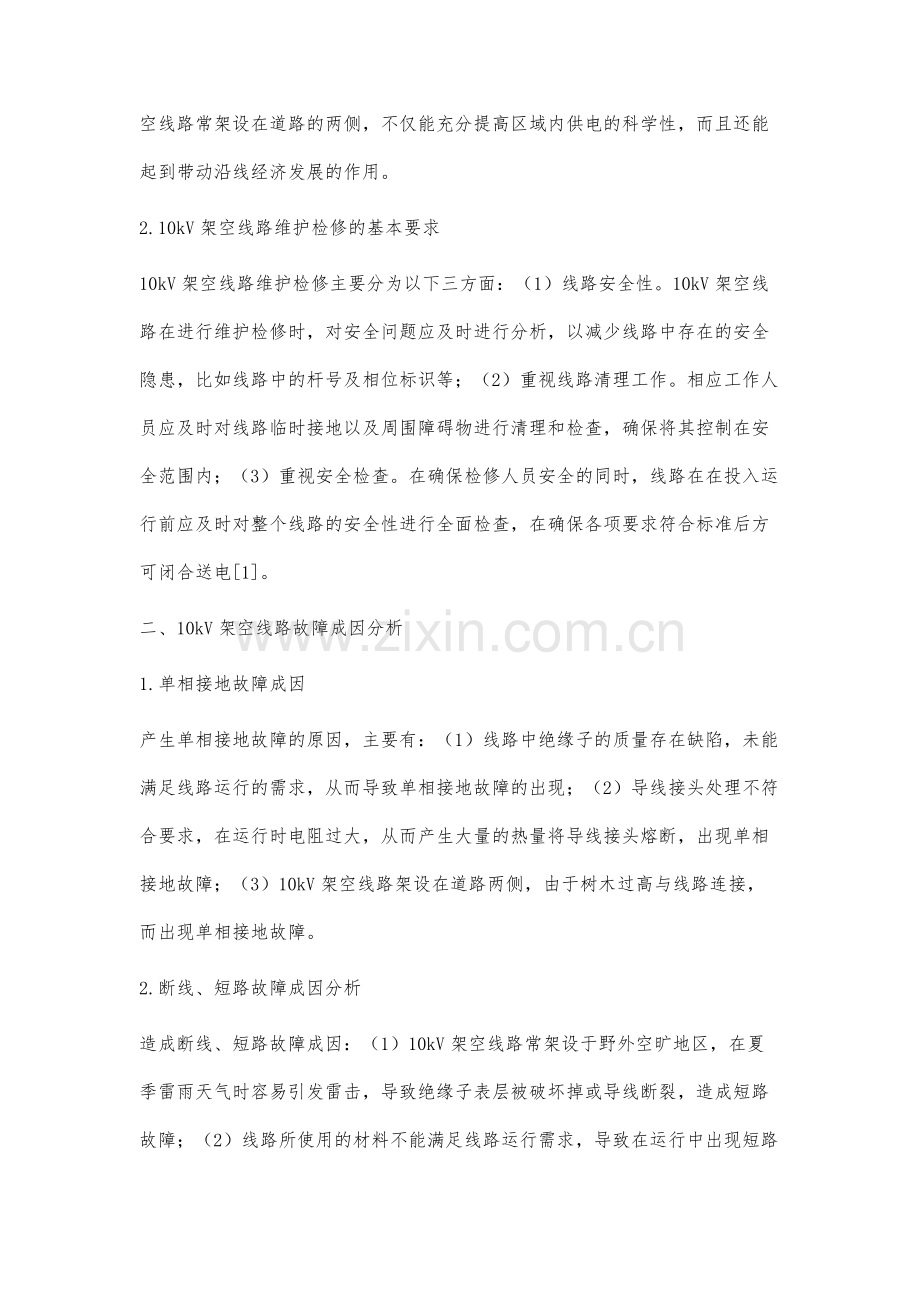

10kV架空线路的基本要求主要包含两方面：（1）10kV架空线路路径要求。在架设10kV架空线路时需要需选择较为平坦的地区，并合理进行负荷预测，以满足未来发展的需要。（2）10kV架空线路线路基本要求。一般情况下，10kV架空线路常架设在道路的两侧，不仅能充分提高区域内供电的科学性，而且还能起到带动沿线经济发展的作用。
2.10kV架空线路维护检修的基本要求
10kV架空线路维护检修主要分为以下三方面：（1）线路安全性。10kV架空线路在进行维护检修时，对安全问题应及时进行分析，以减少线路中存在的安全隐患，比如线路中的杆号及相位标识等；（2）重视线路清理工作。相应工作人员应及时对线路临时接地以及周围障碍物进行清理和检查，确保将其控制在安全范围内；（3）重视安全检查。在确保检修人员安全的同时，线路在在投入运行前应及时对整个线路的安全性进行全面检查，在确保各项要求符合标准后方可闭合送电[1]。
二、10kV架空线路故障成因分析
1.单相接地故障成因
产生单相接地故障的原因，主要有：（1）线路中绝缘子的质量存在缺陷，未能满足线路运行的需求，从而导致单相接地故障的出现；（2）导线接头处理不符合要求，在运行时电阻过大，从而产生大量的热量将导线接头熔断，出现单相接地故障；（3）10kV架空线路架设在道路两侧，由于树木过高与线路连接，而出现单相接地故障。
2.断线、短路故障成因分析
造成断线、短路故障成因：（1）10kV架空线路常架设于野外空旷地区，在夏季雷雨天气时容易引发雷击，导致绝缘子表层被破坏掉或导线断裂，造成短路故障；（2）线路所使用的材料不能满足线路运行需求，导致在运行中出现短路或断线现象[2]；（3）在架空线路施工中，由于其中某一线塔的掩埋深度不足或由于拉线安装地点不准确等因素都会造成线路故障。
三、10kV架空线路正常运行维护
1.重视日常巡视工作
配網巡视工作是保证电网系统正常运行的基础维护方式之一。10kV架空线路架设完成后要及时开展巡视工作，对10kV架空线路设备进行绝缘性测试确保其性能的完好，避免线路在遭到雷击、大风等恶劣的天气时，使配网线路出现短路等故障。其次，在夏季用电高峰期或在阴霾天气、高温天气环境时，及时对绝缘设备进行检查其是否存在发热、打火等现象，确认绝缘子表面是否有闪络，并适当增加夜间巡视。
此外，根据线路走廊运维特点，及时启动特殊天气、特殊时段应急预案；及时反馈线路巡视情况，发现缺陷专人跟踪落实整改；同时建立与农户沟通和走访机制，掌握特殊杆段运行信息（含植被情况、产权人姓名、联系电话等），营造良好的走廊运维工作环境。
2.10kV架空线路的预防性试验
加强对绝缘子、真空断路器、变压器、避雷器、接地电阻等设备的绝缘性能进行检测，对不能达到运行要求的设备及时进行更换，从根本上消除隐患，提高10千伏配多线路运行的安全性。对运行年限长，故障原因不明的线路开展综合检修，从设计、施工、验收等环节严格按照防雷差异化典型设计方案进行把关，切实提高线路防雷水平。
此外，在定期对设备进行预防性试验处理的同时，一些新型技术已被广泛应用到10kV架空线路的维护检测工作中，在提高工作效率和质量的同时，为工作人员提供良好的安全保障。例如：无人机、红外测温设备和局部放电测试设备的应用，能直观显示线路存在的问题，大大提高工作人员的工作效率 [3]。
3.巡视工作的注意事项
（1）雷雨、大风天气或事故巡线应穿绝缘鞋或绝缘靴，应沿线路上风侧巡视，暑天、山区巡线应配备必要的防暑药品及蛇药等急救药品。
（2）山区巡视时应探清路况，沿巡线道巡视，不走偏僻路段，防止捕兽夹（器）、捕猎陷阱伤害，带好防身棍棒，防止野兽侵害。夜间及地下站房巡视需配置足够的照明工具。
（3）发现接地故障点时应保持足够安全距离，防止无关人员进入，并且对巡视中发现的设备缺陷应认真观察、仔细判断、记录清楚，及时汇报。
（4）发现危及人身安全和设备安全运行的危急缺陷时应立即汇报，现场尽可能的做好防止事故现扩大的措施，等候处理。
（5）现场处理设备缺陷时应得到工作许可，并在有监护人的监护下做好完善的安全措施后处理。
四、10kV架空线路检测
1.绝缘子设备的检测
绝缘子设备检测周期通常为一年，主要采用的检测方式是应用特制的绝缘子测试杆在带电的线路上直接进行测量，主要包含以下两种方式：
（1）可变火花间隙型测试杆测量。此种方式在工作中是依靠绝缘子每个串片上电压分布不均匀的特性，通过改变可变火花间隙型测试杆测量电极之间的距离直到能放电，从而测出每个绝缘子的电压，当测出的电压值小于正常绝缘子的正常电压数值时，则可判定绝缘子出现问题。
（2）固定火花间隙型测试杆测量。测试杆点电极之间的距离需按照绝缘子最小电压进行设定，一般来说，电极之间的间隔为0.8mm，但固定火花间隙型测试杆测量在应用中只能发现零值或低值绝缘子，不能准确测量出绝缘子串的电压分布情况。
2.导线接头处测试
10kV架空线路中导线接头处是整个电网中最为薄弱的环节，随着导线长时间运行，使接触电阻变大，从而导致接头处出现变化，检测方式主要分为以下两种：
（1）电压降法。在接头的两端接入电压降，且需小于同等长度电压降导线的1.2倍，如果所测数值超过同等长度导线电压降的2倍时，则表示电阻过大，工作人员应及时间进行更换，避免故障问题的发生。在测量过程中，工作人员可在带电的线路对负荷电流直接进行电压降测试，也可以在停电后进行测试，无论采用何种方式进行测量，都需遵守“安全第一”的工作原则。
（2）温度法。温度法是通过对导线接头处的温度进行测量，实现对接头质量的判断，其主要工作原理是利用红外线远距离测温进行测试。
总结
综上所述， 10千伏配网架空线路在我国配电网运行中占据着重要作用，加强对10千伏配网架空线路的维护与检修，及时处理检修与维护中出现的问题点，确保配电网的稳定运行，促进电力企业的发展。
参考文献：
[1]路长宝， 赵隆乾. 10 kV配网架空线路运行检修带电作业分析[J]. 集成电路应用， 2018（5）.
[2]何伟强. 10kV配网架空线路运行检修中带电作业分析[J]. 通讯世界， 2018（2）.
[3]周磊. 10kV配网架空线路运行维护与检修分析[J]. 科学与信息化， 2017（31）.
