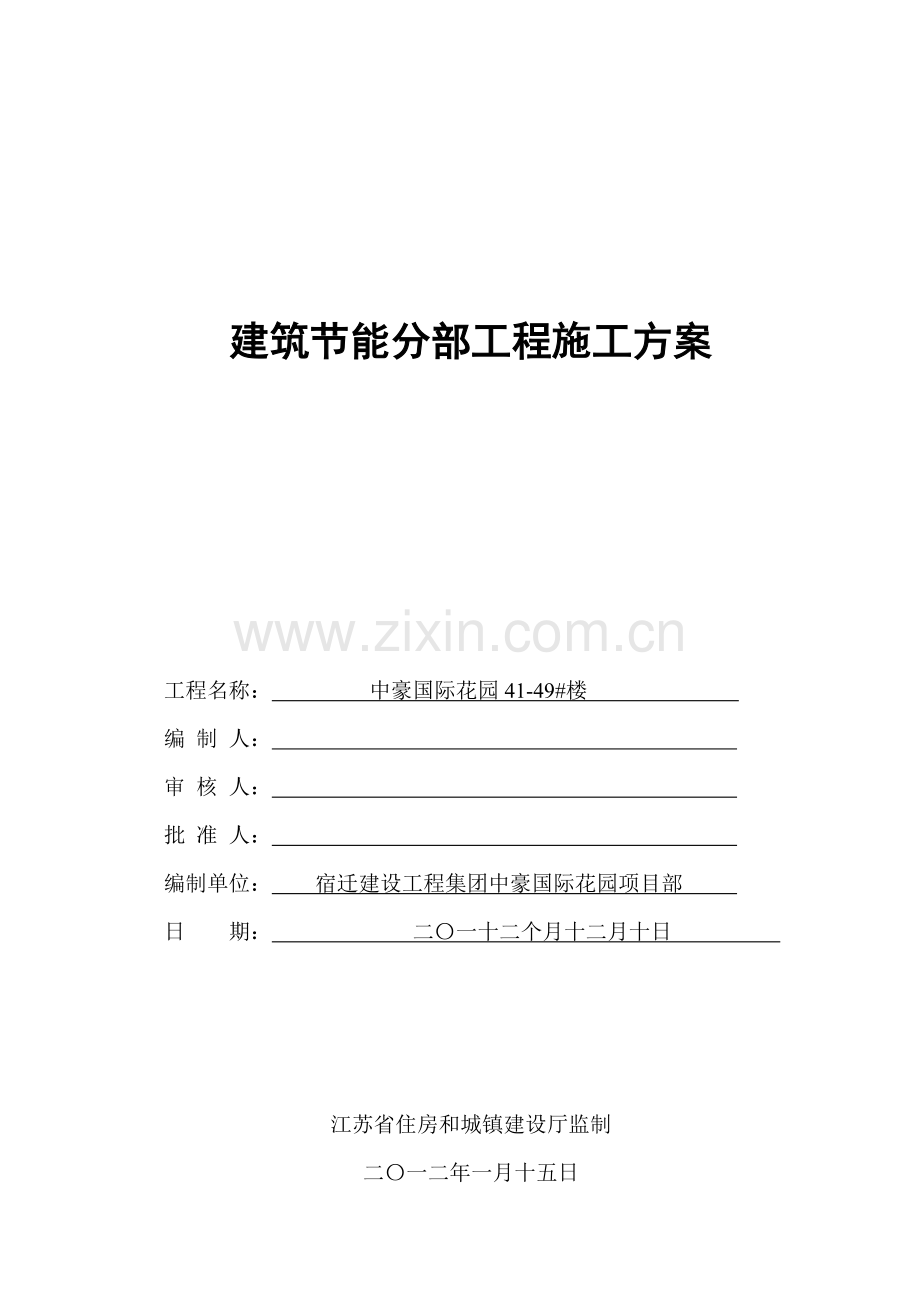

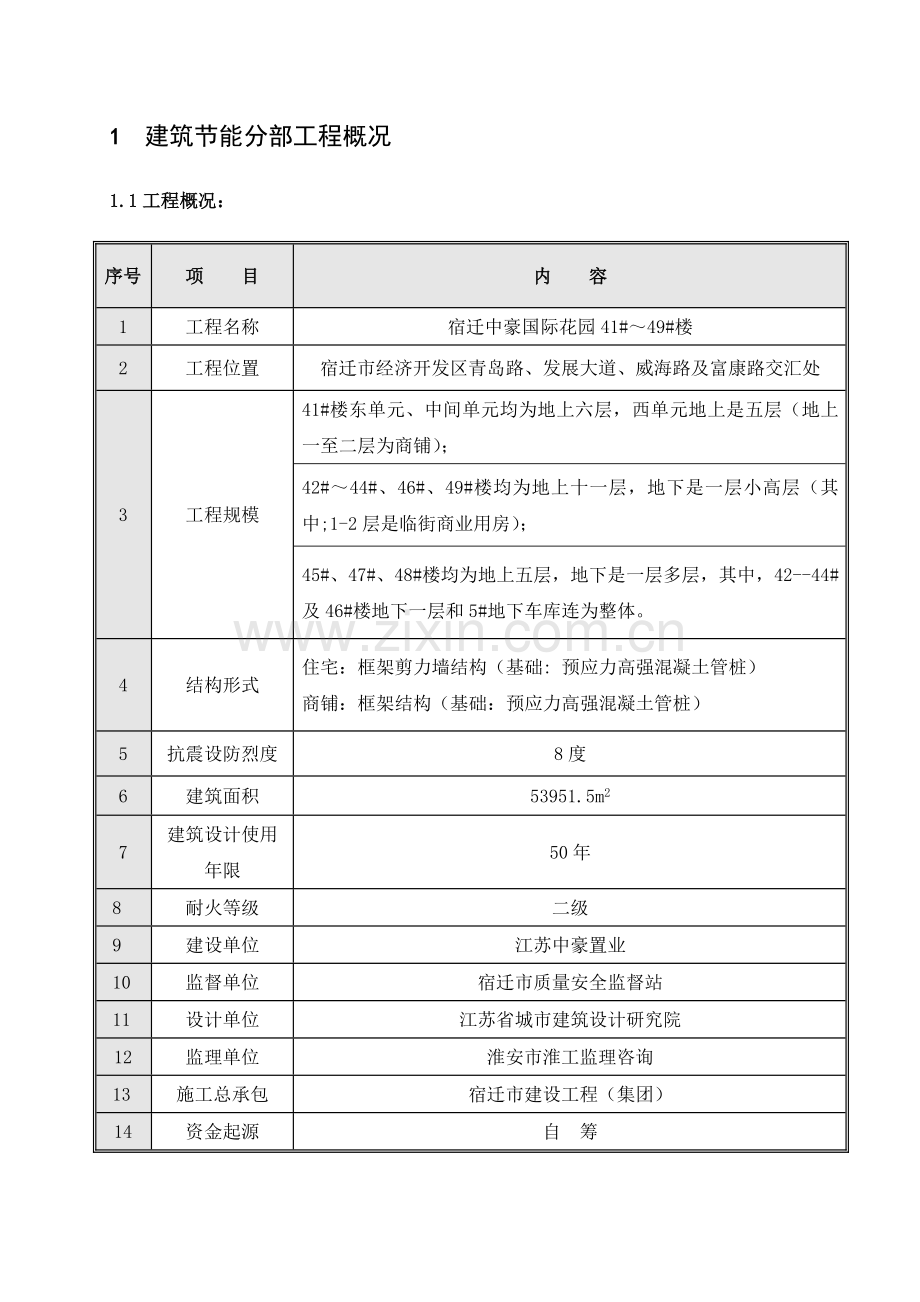

建筑节能分部工程施工方案工程名称： 中豪国际花园41-49#楼 编 制 人： 审 核 人： 批 准 人： 编制单位： 宿迁建设工程集团中豪国际花园项目部 日 期： 二一十二个月十二月十日 江苏省住房和城镇建设厅监制二一二年一月十五日1 建筑节能分部工程概况1.1工程概况：序号项 目内 容1工程名称宿迁中豪国际花园41#49#楼 2工程位置宿迁市经济开发区青岛路、发展大道、威海路及富康路交汇处3工程规模41#楼东单元、中间单元均为地上六层，西单元地上是五层（地上一至二层为商铺）；42#44#、46#、49#楼均为地上十一层，地下是一层小高层（其中;1-2层是临街商业用房）；45#、47#、48#楼均为地上五层，地下是一层多层，其中，42-44#及46#楼地下一层和5#地下车库连为整体。4结构形式住宅：框架剪力墙结构（基础: 预应力高强混凝土管桩）商铺：框架结构（基础：预应力高强混凝土管桩）5抗震设防烈度8度6建筑面积53951.5m27建筑设计使用年限50年8耐火等级二级9建设单位江苏中豪置业10监督单位宿迁市质量安全监督站11设计单位江苏省城市建筑设计研究院12监理单位淮安市淮工监理咨询13施工总承包宿迁市建设工程（集团）14资金起源自 筹15协议范围宿迁中豪国际花园4149#楼及相关门面房设计文件、施工协议范围内土方工程、基础（不含管桩及施打）工程、主体结构工程、屋面工程、外装饰工程、门窗工程、楼地面工程、水电安装工程，不包含施工图中注明“用户自理”工程，消防、智能化弱电、电梯、室外自来水供水干网、供配电和监控、室外雨污水管道和道路、景观（含景观照明）、绿化等专业工程。16质量目标依据双方签署协议要求: 达成“合格”等级，争创“扬子杯”17安全文明目标江苏省安全文明施工工地1.2本工程建筑节能分部工程概况表1.1序号节能分项工程设计要求工程量施工单位1墙体保温节能分项工程外挑4CM加气混凝土砌块、4CM厚岩棉保温以实际用量为准宿迁市建设集团2门窗节能分项工程东、西、南面：5+9A+5中空玻璃塑钢窗，北面：5+12A+5中空玻璃塑钢窗；以实际用量为准协议未定，由专业厂家安装施工3建筑外遮阳分项工程东、西、南面采取可开启式外遮阳；以实际用量为准甲指分包4屋面节能分项工程平屋面：10厚STP超薄绝热板；坡屋面：15厚STP超薄绝热板；以实际用量为准协议未定，由专业厂家安装施工5地面节能分项工程改：车库顶板30厚水泥基无机矿物轻集料保温砂浆；以实际用量为准宿迁市建设集团6凸窗、挑板改：3CM厚岩棉板以实际用量为准宿迁市建设集团（注：工程量单位依据实际情况填写）2 编制依据2.1 经建筑节能专题审查合格设计文件。2.2 经同意单位工程施工组织设计。2.3 本工程适用建筑节能分部工程相关现行法律法规、技术标准规范及图集。建筑节能分部工程相关现行法律法规、技术标准规范及图集一览表 表2.1名称编号年号同意部门民用建筑热工设计规范GB50176-1993建筑外窗气密性性能分级及检测方法GB106-夏热冬冷地域居住建筑设计节能设计标准JGJ134-江苏省居住建筑热环境和节能设计标准DGJ32/J71-江苏省民用建筑工程施工图设计文件（节能专篇）编制深度要求江苏省太阳能热水系统施工图设计文件编制深度要求建筑用岩棉、矿渣棉绝热制品GB/T19686- 建筑节能工程质量验收规范GB50422- 克瑞克STP超薄绝热板薄抹灰外墙保温系统建筑结构沪J/T-169上海市建筑建材市场管理总站本工程施工图纸（江苏省居住建筑节能设计专篇）宿迁市建筑施工图审查中心3 施工管理组织机构图项目总责任人：陈邦喜项目经理徐茂炎项目生产经理王恒耀项目技术责任人尤竞宇造价员：王高洁试验员： 陈 庆资料员：陈 爽安全员：张向明、 王晨成、张成辉质检员： 谷 亮技术员： 张 永、 杨步生、王亚民材料员：张 辉门窗安装班组装饰装修班组配合节能施工班组外墙保温施工班组瓦工班组4 施工方案4.1 岩棉保温建筑节能分项工程（按不一样分项工程分别制订施工方案）名称规格数量关键技术指标复验项目抽样计划进场时间岩棉条4CM厚以实际用量为准密度、抗拉强度、燃烧性能、导热系数、吸水性同上按要求抽取以施工进度为准抹面胶浆以实际用量为准拉伸强度和水泥砂浆、岩棉条拉伸粘结强度 按要求抽取以施工进度为准耐碱玻璃纤维网格布以实际用量为准耐碱拉伸断裂强力、断裂伸长率耐碱拉伸断裂强力、断裂伸长率按要求抽取以施工进度为准热镀锌钢丝网以实际用量为准断裂伸长率断裂伸长率按要求抽取以施工进度为准锚栓以实际用量为准抗拉承载力抗拉承载力按要求抽取以施工进度为准4.1.1材料、设备及部品进场计划见表4.14.1.2施工机具 电热丝切割器、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯带、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、阴阳角抿子、拖线板、2米靠尺等等。4.1.3操作工艺施工操作实施标准：（1） 建筑节能工程施工质量验收规范GB50411- 。（2） 江苏省建筑节能工程施工质量验收规范 DGJ32/J19- 。（3） 克瑞克STP超薄绝热板薄抹灰外墙保温系统建筑结构上海市建筑产品推荐性图集179 。4.1.4工艺步骤 基层墙体处理弹水平线、挂控制线岩棉带放样配胶黏剂预粘结板边翻网格布黏贴岩棉条铺贴热度锌钢丝网钻孔及安装固定件第一层抹面胶浆耐碱玻纤网格布面层抹面胶浆、验收边口收头饰面层施工清理饰面层、验收 4.1.5施工要求： 1、基层墙体处理：A. 清除已验收合格基层墙体表面浮灰、涂料、油污、空鼓、及风化物等影响粘结强度材料。B. 对工程外墙墙体，用2米靠尺检验，最大偏差应小于4mm，超差部分应剔凿或用1:3水泥砂浆修补平整； 2、弹线控制：依据建筑立面设计和外保温技术要求，在门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线。 3、挂基准线：A. 在建筑物外墙大角（阴角、阳角）及其它必需处挂垂直基准控制线，弹出水平控制线；B. 在施工过程单中每层合适挂水平线，以控制岩棉带黏贴垂直度和平整度。 4、配置专用粘结胶：A. 使用一个洁净塑料搅拌桶倒入五份（重量比）干混砂浆（粘结胶），加约一份（重量比）水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约5分钟，直到搅拌均匀，且稠度适中为止。确保聚合物砂浆有一定粘度。B. 以上工作进行完成后，应将配置好砂浆静置5分钟，在搅拌即可使用。调好砂浆宜在一小时内使完。C. 注意：本系统聚合物至需要加水即可，不能加入其它添加剂，如：水泥、砂、防冻剂及其它聚合物等。 5、粘贴翻包网格布 凡岩棉带侧边外露出（如伸缩缝、建筑物沉降缝、温度缝等缝线两侧），门窗洞口处，和主体墙体接触处，全部应该做网格布翻包处理。 6、粘贴岩棉带：A. 岩棉带标准尺寸为1200150mm，本工程要求厚度为3mm,非标准尺寸和局部不规则处可用工具刀现场切割，许可偏差范围为1.5mm，大小面垂直。B. 采取条贴法粘贴岩棉带，在岩棉带后面沿板四面围沿批灰，灰带宽度为50mm,批灰时保持抹子和板面成45角，使灰带成楔形。C. 涂好灰后立即将岩棉带贴到墙上，并用2m靠尺将其挤压找平，确保其垂直、平整度符合要求。碰头处不得抹粘结砂浆，每贴完一块，应立即清除挤出砂浆。板和板之间要挤紧，不得有缝，板缝超出1.5mm时用岩棉板片填塞。拼缝高差小于1.5mm，不然应用打磨器打磨平整。D. 施工时岩棉带应依据现场施工形状能够选择平贴或是竖贴，相邻岩棉带宜错缝板长1/2，确保最小村风尺寸大于200mm。E. 在墙拐角处，应事先排好尺寸，裁切岩棉带，使其粘贴时垂直交错连接，确保拐角处顺直且垂直。F. 在粘贴窗框四面阳角和阴角时，应先弹出基线，作为控制阳角上下竖直依据。 7、铺设热镀锌钢丝网：A. 钢丝网铺设时应沿一边进行，尽可能使网拉紧绷平，不得有倾斜、翘曲、和外露等现象。钢丝网裁剪必需确保最外一边网完成；搭接处横向大于100mm，纵向大于80mm且确保2个完整网格搭界；水平大姐接茬必需铺设至拐角处，网格布做包角处理，确保转角处垂直平整。门窗口出网格布卷边长度以掩至门窗口或附框口边为准。阴阳角400mm防卫内不能搭界。 8、安装固定件：A. 待第一遍网格布施工后，静止12小时候，可安扎un个锚固件。B. 根据设计要求位置用冲击钻钻孔，锚固深度为50mm，钻孔深度为60mm。C. 固定件加密：阳角、檐口下、门窗洞口四面应加密，距基层边缘大于60mm，间距小于300mm。 9、抹第一遍抹面胶浆、压网格布：A. 安装好锚固件后，即可抹第一遍抹面胶浆，并压网格布；B. 网格布应根据工作面长度要求裁剪，并应留出搭接长度。网格布裁剪应顺经纬向进行。C. 对于窗口、门口及其它洞口四面岩面带端头应用网格布和抹面胶浆将其包住，也只有在此时，才许可颜面带边涂抹抹面胶浆。D. 将大面网格布沿水平方向绷直绷平，并将弯曲一面朝里，用抹子由中间向上、下两边将网格布抹平，使其紧贴底层抹面胶浆。网格布左、右搭接宽度大于100mm，上下搭接宽度大于80mm，局部搭接处可用抹面胶浆补充原抹面胶浆不足处，不得使网格布皱褶、空鼓、翘边。E. 在阴阳角处还需从每边双向绕角且相互搭接宽度大于200mm。10、抹第二遍抹面胶浆、压网格布：A. 前道工序施工12厚后，薄抹第二道抹面胶浆，以面层凝固后露出耐碱玻纤网 暗格为宜。抹面胶浆总厚度为46mm。5 质量控制：5.1通常要求1、外墙外保温工程检验批应按下列要求金行划分： 相同材料、工艺和施工带件外墙外保温工程每5001000墙面面积为一个检 验批，不足500如也应划分为一个检验批。检验数量应符合下列要求：每100 应最少抽查一处，每处不少于10。2、外墙外保温系统作为建筑节能分部工程一个分项工程，其验收程序应符 合建筑工程施工质量验收统一标准（GB50300)，验收资料应纳入对应建筑 节能分部工程。3、外墙外保温系统质量验收还应符合建筑节能工程施工质量验收规范 （G B50411和江苏省相关要求。5.2主控项目1、全部材料品种、质量、性能必需符合相关标准要求。检验方法：检验出厂合格证或进行复验汇报。 2、岩棉带必需和基层面粘贴牢靠，无松动和虚粘现象。粘贴面积符合要求。检验方法：观察和用手推拉检验。 3、聚合物砂浆和岩棉带必需粘结紧密，无脱层、空鼓。面层无爆灰和裂缝。检验方法：用小锤轻击和观察检验。 5.3 通常项目1、抹粘结砂浆及面层砂浆前检验界面剂是否已刷过。 检验方法：观察并触摸检验是否有粘手感。 2、网格布应横向铺凌，压贴密实，不能有空鼓、皱折、翘曲、外露等现象， 搭接宽度左右不得小于100mm，上下不得小于80mm。检验方法：观察及尺量检验。3、岩棉带安装许可偏差应符合下表要求。岩棉带安装许可偏差及检验方法 项 次项 目许可偏差（mm）检验方法1表面平整3用2m靠尺和楔形塞尺检验2垂直高度每层5用2m托线板检验全高H/1000且小于20用经纬仪或吊线和尺量检验3阴、阳角垂直度2用2m托线板检验4阴、阳角方正度2用200mm方尺和楔形塞尺检验5接缝高差2用直尺和楔形塞尺检验注：9为墙全高。保温墙面层实施国家标准建筑工程施工质量验收一标准(GB50300-）， 建筑装饰装修工程质量验收规范（GB50210-）规范。六 其它注意事项：1、施工中各专业工彳应紧密配合，合理安排工序，严禁颠倒工序作业。2、对抹完抹面胶浆保温墙体不宜随意幵凿孔洞，如确实需要，应在墙体保 护层达成设计强度后方可进行，安装物件后注意其周围应立即进行修补恢复原状。3、多种材料应分类存放并挂牌标明材料名称避免错用。4、冬季施工时，温度不得低于5。5、不得在岩棉带上部放置易燃及溶剂性化学物品。6、裁剪网格布应尽可能顺经纬线进行。7、拌制聚合物砂浆宜用电动搅拌器，用毕清理洁净。8、应严格遵守相关安全操作规程，实现安全生产及文明施工。七 成品保护方法1、加强成品保护教育，提升施工人员成品保护意识，落实成品保护带例施工中各专业工种紧密配合，合理安排工序，严禁颠倒工序作业。2、对以施工完保温墙体，不得随意开凿孔洞。不得在岩棉板上.放置易燃及溶剂型化学物品，不得在上面加工作业电气焊，应预防重物撞击墙体，如拆除脚手架严禁将窗户作为脚手架支点或固定点使用，预防脚手架砸碰损坏。预防门窗位移变形。抹灰时，注意不要污染门窗表面。6 质量验收要求6.1 实施标准表6.1名称编号年号同意部门6.2 检验批划分分项工程检验批划分以下表表6.2序号节能分项工程检验批划分1墙体保温节能分项工程2门窗、幕墙节能分项工程3建筑外遮阳分项工程4屋面节能分项工程5地面节能分项工程6采暖节能分项工程7通风和空调整能分项工程8空调和采暖系统冷热源及管网节能分项工程9配电和照明节能分项工程10监测和控制节能分项工程11可再生能源分项工程12其它节能分项工程6.3 主控项目表6.3项 目质量要求检验数量检验方法6.4 通常项目表6.4项 目通常项目及许可偏差要求检验数量检验方法6.5 系统试验及调试（1）强度试验方法及要求： 。 （2）系统吹扫、清洗方法及要求： 。（3）对应系统调试方法、步骤及要求： 。 6.6 围护结构现场实体检验（1）实体检测内容： 。（2）抽样数量： 。（3）检测方法等委托事项： 。6.7 现场热工性能检测（1）检测内容： 。（2）抽样数量： 。（3）检测方法等委托事项： 。6.8 系统节能性能检测（1）检测内容： 。（2）抽样数量： 。（3）检测方法等委托事项： 。6.9 系统试运行 （1）系统试运行时间： 。（2）运行要求： 。（3）结果评判等： 。7 施工安全及环境保护1、安全生产责任制: 。2、机具、安全设施和防护用具检验方法: 。3、施工操作中安全方法: 。4、材料防火方法: 。5、对废浆、污水处理方法: 。6、其它安全及环境保护方法: 。提供5万集管理视频课程下载，详情查看：./zz/提供2万GB高清管理视频课程硬盘拷贝，详情查看：./shop/2万GB高清管理视频课程目录下载：./1GB.rar高清课程可提供无偿体验，如有需要请于我们联络。咨询电话：020-.值班手机：.网站网址：.
