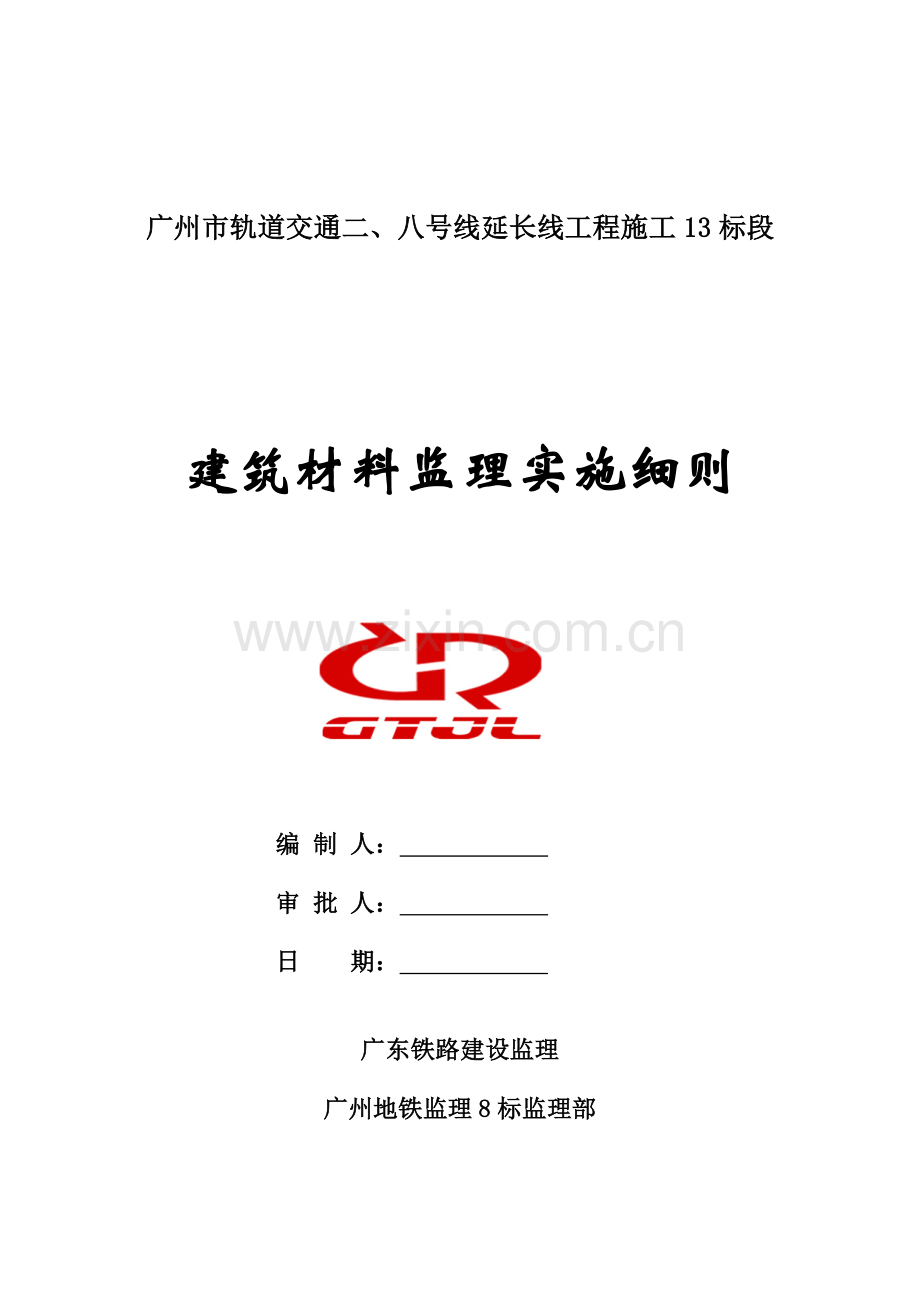

广州市轨道交通二、八号线延长线工程施工13标段建筑材料监理实施细则编制人：审批人：日期：广东铁路建设监理广州地铁监理8标监理部建筑材料质量监理细则一、工程概况广州市轨道二、八号线延长线施工13标段，关键包含上林镇～嘉禾区间、永泰～嘉禾区间明挖段、嘉禾车站和嘉禾车辆段出入段线。二号线【上林镇～嘉禾区间】上林镇～嘉禾区间起于上林镇站北端，下穿同泰路和华南路高架，向北走行和嘉禾站相接，设计起点里程YDK29+701.3，设计终点里程为YDK30+227.03，区间总长1526.21m。基坑标准宽度10.8m,最宽处为58.3m，基坑深度8.6～16.5m。三号线【永泰～嘉禾区间明挖段】永泰～嘉禾区间明挖段以3号线盾构4标盾构始发井为界,向北和二号线并行,最终和嘉禾站相接,线间距13.3m～31.3m。区间右线起点里程为YCK-10-518.8,终点为YCK-11-497.1,长977.1m，区间左线起点里程为YCK-10-507.25,终点为YCK-497.1,长971.744m。区间地层关键为人工填土层<1>、冲洪积中砂层<3-2>、冲洪积粘性土层<4-1>、坡积土层<4-3>、可朔或稍密状残积土层<5C-1B>、硬朔或中密状残积土层<5C-2>、灰岩强风化带<7C-2>、中风化带<8C-2>、微风化带<9C-2>。【嘉禾站】本站所处场地地貌特征属于原始地貌形态属广花凹陷冲击盆地,地形较平坦地势较开阔,地层关键为冲击积砂土。粘性土和残积土堆积,软土地层不发育：下伏基岩为二迭系下统栖霞祖质灰岩。稳定水位埋深通常1.10-9.30m基岩水位改变很不稳定。嘉禾站为半地下站,车站设计里程为二号线YDK31+228.810～YDK31+560.907,三号线YCK-11-498.400～YCK-11-830.232,车站长302.079m,宽37.9m,基坑开挖深度9.4～10.0m。【嘉禾车辆段出入段线】嘉禾车辆段出入段线起于嘉禾站北侧，线路向北行进，至三号线ZDK-12-400位置向东偏转90度，和嘉禾车辆段连接。出入段线由三号线，三号线出、入段线和二号线出、入段线组成，设计为地上线和地下线，地下线采取明挖法施工。明挖区间YDK-11-831.8～YDK-12-389.8。主体基坑深度8.3～16.7m,最大宽度为30m. 区间穿越地层关键为中粗砂层<3-2>、冲洪积粘性土层<4-1>、可朔状残积土层<5C-1B>、硬朔状残积土层<5C-2>，下伏基岩为栖霞组灰岩地层。二、建筑材料质量监理 1、建筑材料质量必需性任何一个工程结构质量和成本全部和它所使用材料亲密相关，材料性能怎样，在极大程度上决定着工程使用质量和寿命。我们对工程多种要求，包含承受荷载、抵御侵蚀、保温隔热、防水、耐火、装饰美化等，无一不以材料性能来确保。多种构、建筑物不仅承受着多种荷载，而且常年暴露在大气中，经受着风雨侵蚀，材料优劣对建筑物使用寿命影响极大，所以对建筑材料质量进行监控，是实现优质工程一个关键方面。其次，建筑材料费用在工程造价中所占比重很大，低者为30～50％，高者可达70～80％，怎样合理选材，无疑是工程经济中应考虑关键步骤。所以，在工程建设全过程中加强对建筑材料监理是十分必需，它是确保工程建设高质量、高效益关键。为了愈加好地控制建材质量，使建筑工程质量上一个新台阶，和严格规范各工程监理项目标监控方法，故制订本细则。 2、建筑材料质量监理任务 2.1 控制材料供给起源本工程所需材料全部应由业主或承包商选择供给商。承包商应提供材料供给商相关资质资料报监理审核，并组织参建单位对材料生产厂家进行考察，选定合格材料供给商，以满足工程需要。对选定料场和材料供给商，监理应督促承包商对其加强管理，以确保按时供给合格材料。假如在供给过程中，供给材料达不到设计或规范要求，监理应责令承包商对其进行处理，甚至更换供给商。 2.2 加强对材料监督建筑材料监理贯穿于工程建设全过程。全部材料在工程验收前任何时候，监理全部有权进行检验、抽样测试和复试，对不符合标准材料责令退场。本工程中使用了未经同意材料，所造成后果由承包商负担。承包商应按设计和规范要求进行见证取样和送检。 3、监理和承包商职责为了加强工程建筑材料质量控制，必需明确承包商、现场监理工程师在试验检测方面职责，以确保工程顺利进行。 3.1 现场监理工程师关键职责 3.1.1 向承包商发出指令，责令其立即进行各项试验。 3.1.2 安排监理人员和承包商共同对试验材料进行现场见证取样，以确保所取试样含有代表性并做好封条。 3.1.3 随时检验现场材料，发觉问题立即责令承包商进行试验并进行监督，以确保用于工程中材料合格。 3.1.4 对“成品”或“半成品”质量检验进行监督，确保工程质量达成技术规范所要求标准。 3.1.5 组织、协调工地现场重大试验。 3.2 承包商职责 3.2.1 承包商应委托有资质检测单位对工程所使用材料进行检测，完成规范、协议要求检验工作，以证实其提供材料是合格，达成规范、协议要求标准。 3.2.2 承包商必需在材料进行取样和试验之前合理时间里，通知现场监理工程师，试验结果必需经双方签字方可有效。 3.2.3 承包商必需在专题工程开工之前要求时间内，将原材料试验结果报监理工程师同意、认可，作为开工应含有条件之一，在试验结果被认可之前不得开工。 3.2.4 承包商应做好进场材料及半成品、成品保护。 4、建筑材料质量监理程序 4.1 确定建材供给商工程所需关键材料钢筋、砼、防水材料由业主提供，其它材料由承包商选择材料供给商提供，供给商提供材料必需满足工程设计和规范要求，以确保质量。 4.2 建材进场报验和抽检全部建筑材料全部必需先试验，后使用。在建材质量监理中，必需实施材料监理报验制度。即承包商在材料进场后，必需立即填写建材报验表，并附上报验材料出厂合格证、检验汇报单、复检试验汇报等质保资料。对于半成品，必需提供原材料合格证和半成品规格，申报监理审批。在监理见证下，按要求抽样送检，以确保样品代表性，在试验汇报未出来之前，该批材料不能应用于工程上。假如因为供给商材料供给担心，必需立即使用，在该种材料其它质保资料齐全、合格前提下，可先行使用。但在该单位工程验收之前，必需提供该批材料试验汇报，不然监理拒绝验收。假如试验结果显示该批材料不合格，承包商必需提出处理方案，经设计单位及监理审批同意后，再进行处理。处理费用及耽搁工期全部由承包商负责。 4.3 建材使用过程中监督监理必需在建材质量上设置质量控制点，不定时对建材使用情况进行旁站监督及检验。如钢筋工程，假如在使用、加工过程中，发觉有脆断或焊接性能不好等异常情况，监理必需对该批钢筋进行复检，如复检分项目是不合格，即勒令停止使用。已使用不合格材料工程，必需返工或由设计、监理、承包商共同协商处理。处理意见报业主得到认可后由承包商负责实施。在工程验收前任何时候，监理全部有权对材料进行监督、复试。这是为了愈加好地确保质量。在工程建设中，对材料监督必需持之以恒。 4.4 建筑材料质量监理步骤建筑材料质量监理步骤图图4-1所表示，多种建筑材料质量监理均可参考该图进行。 5、多个关键材料质量监控标准及质量监理汇总 5．1 钢筋在建筑施工中对建筑质量监理，就是要确保钢筋应符合规范要求要求，以确保工程质量。 5.1.1 钢筋质量监理工作步骤可参考图4-1进行。 5.1.2 钢材质量监理汇总表，见表5-1。 5.2 混凝土混凝土是土建工程应用最广泛建筑材料之一。其质量监理就是为了确保其强度达成设计要求，并含有耐久、耐磨、抗冻要求。其内容就是对逐层混凝土原材料：水泥、砂、碎石及外加剂性质进行控制，并使其达成规范及设计要求，以确保砼质量。 5.2.1 砼原材料质量监理工作步骤可参考图4-1进行；砼必需进行配比设计及试配，并报监理审批。 5.2.2 砼质量监理汇总见表5-2。 5.3 砂浆砂浆是由胶结材料、细集料和水等材料，按合适百分比配制而成。可分为：砌筑砂浆、抹灰砂浆和防水砂浆。砂浆质量监理关键是要正确地选择材料，合理配合比，以确保其强度及粘结力。 5.3.1 砂浆质量监理步骤和砼相同，也要进行配合比设计及试配。 5.3.2 砂浆质量监理汇总表见表5-3。建筑材料质量监理步骤图料源出厂合格证自检承包商九大类建材送检材料报验单承包商监理审批不合格合格材料进入施工现场使用监理按抽检频率抽检，在使用过程中发觉材料有问题时再抽样送检监理工程师审批不合格合格严禁使用，退货继续使用图4-1 材料质量监理步骤图钢筋质量监理汇总表表5－1 项目质量许可检验及认可标准误差检验频率检验方法检验程序认可程序钢筋砼用钢筋化学成份热轧钢筋机械性能冷弯钢筋等级及机械性能按规范检验每批钢筋质量证实书和试验汇报，每批由同一截面尺寸和同一炉罐号钢筋逐层，重量小于60t 1、检验出厂合格证。 2、经认可试验室所做汇报单。 3、当材质可疑时，在监理人员在场情况下做试验填写报表。由监理工程师书面认可 1.钢筋外观无严重锈蚀（鳞片、锈凹），不受污染。 2.钢丝索和钢绞线在全断面内应能均匀施加压力。 3.采取对焊工艺IV级，钢筋经过焊接试验合格后才能使用。预应力预应力钢绞线力学性能按规范同钢号、同规格小于10t中，从每批盘中选15％取样试验 1、有制造厂相关质量尺寸、炉号、日期标签钢筋砼力预应力钢丝力学性能按规范同钢号、同规格、同交货条件，外观和尺寸合格盘数中任取10％但不少于15盘 2、当材质可疑时，在监理人员在场情况下试验，并填写汇报由监理工程师书面确定同上附钢筋、钢丝理论重量表学钢材预应力热处理钢筋力学性能按规范每批钢筋不少于25盘选10％取样 3、经认可试验室颁发试验汇报混凝土及预应力混凝土质量监理汇总表表5－2 项目质量标准允许误差检验及认可检验频率检验程序认可程序混砂细度模2.3～3.0，级配应符合规范要求，含泥量不应大于3％，SO3最大含量1％；云母含量小于2％，轻物质1％。 1、平均值±0.20 2、配合比设计用量±2％房屋建筑：±3％对每一批料源，每批砂不少于一次，每批<500立方在监理人员在场情况下，由承包商取样、试验并填写统计和材料报验单，报给监理工程师监理工程师签字认可凝碎石级配符合要求，软弱颗粒小于1％，针片状含量小于15％，压碎值小于20％。配合比设计用量±2％房屋建筑：±3％同上同上同上土水泥通常不使用低于32.5号水泥，最小水泥用量应符合要求，其它性质应符合对应标准。配合比设计用量±1％房屋建筑：±2％发觉现场水泥有问题时按项目工程师要求进行检验 1、每批进场材料应附有生产厂商 2、监理监督下取样送检，并填写报验单。同上混凝土及预应力砼质量监理汇总表续表5－2 项目质量标准允许误差检验及认可备注检验频率检验方法检验程序认可程序水 8.5>PH>4.5,SO4<1500mg/l,氯离子含量：预应力砼<300mg/l 一般砼<600mg/l，不含杂质及悬浮物配合比设计用量1％房屋建筑：±2％现场用水质由监理工程师决定监理监督下取样送检，并填写报验单监理工程师签字认可 1、对饮用水不进行检验 2、本要求适适用于拌和及养护用水混外加剂除减水剂及加气剂外通常不准使用化学外加剂，预应力砼不得使用加气剂及氯化钙等对钢筋有害物推荐同意使用量±3％房屋建筑：±2％使用每种外加剂均应经试验证实有良好效果在混合料配比设计中进行 1、厂家技术判定配方说明 2、监理认为有必需时进行同上凝混试配强度>设计强度10％～15％合水水下砼<0.6 试件强度R28平均值不低于设计，任一组试件按要求要求制作试件，天天拌和量或一台班在监理监督下进行试配，全部试配试件必需在监理同上以150立方体试件在标准养生条件下，28天抗压强度作为检验指标。每组3个试件土材灰钢筋砼<0.55 强度不低于设计标号85％，低于设计标号组不少于三组，或每30立方不少于一组监督下进行抗压试验算术平均值为代表强度，在最大或最小值和中间值之料比预应力砼<0.45 数不多于15％差，超出15％时，取中间值混凝土及预应力砼质量监理汇总表续表5－2 项目质量标准许可检验及认可误差检验频率检验程序认可程序混混塌水下砼160～210mm 凝合落钢筋砼20～90mm 同前同前同前土料度预应力砼27～75mm 防水泥不受侵蚀和冻融宜用一般硅酸盐，火山灰，粉煤灰硅酸盐水泥 1、每100平方米抽查一处，但不少于三处 2、检验水泥出厂合格证，品种、质量 3、检验试验汇报监、承双方共同取样，在监理监督下试验，并填写报验单监理工程师书面认可不能使用过期水泥，不得混用不一样标号品种水泥水砂、石除符合规范要求外，石子最大粒径小于40mm，含水率小于1.5%，砂宜用中砂每100平方米抽查一处，但不少于三处同上同上混水不含有害物质清洁水每一水源抽检一次监承双方共同取样试验同上凝土外加剂视工程需要渗透引气剂，减水剂，密实剂需经试验同上混凝土及预应力砼质量监理汇总表续表5－2 项目质量标准许可误差检验及认可检验频率检验程序认可程序防水混凝土混合料 1、每立方砼水泥用量不少于320kg 2、含砂35～40％为宜，灰砂比1:2～1：2.5 3、水灰比小于0.6 4、塌落度大于5cm 5、掺用引气剂，含气量控制在3～5％ 6、抗渗标号提升0.2Mpa 同前同前同前适用和建筑、桥涵（市政）、水港等工程喷射混凝土水泥砂碎石（卵石）优先使用一般硅酸盐水泥，也可用矿渣或火山灰水泥，标号大于32.5号，初凝小于5min，终凝小于10min 中砂或粗沙，Mr>2.5，含水率5～7％粒径小于15mm，级配符合要求水：不得用污水，和PH<4酸水，SO4小于1％水质 ±2％ ±3％ ±3％检验水泥出厂合格证及试验汇报，每批材料进场后，应能进行质量检验，合格后方可使用监理承包商共同取样，在监理监督下试验，并填写报验单监理工程师书面确定随拌随用，不掺速凝剂，存放时间小于2小时，掺速凝剂，存放时间小于20分混合料水泥和砂石之重量比为1：4～1：4.5，砂率45～55％，水灰比0.4~0.45，速凝剂掺量经过试验定平均抗压强度符合要求每工作班最少两次，条件改变时应立即检验试块，每50～100立方或不少于1立方不得少于1组，每组三块试块，配比变更只做一组同上同上强度试块：砼板上切割制取100mm立方块，或直接喷射100mm或150mm立方体试块水泥砂浆质量监理汇总表表5－3 项目质量标准许可检验及认可备注误差检验频率检验方法检验程序认可程序砌筑砂浆水泥砂混合料符合砼对应标准中砂，最大粒径：磁片石小于5mm，砌块石小于2.5mm 含泥量：当标号大于5时，小于5％配合比由试验室确定砂浆标号：每个结构物不少于三组试样。每楼层或250立方砌体，每台搅拌机最少检验一次，作一组试块（方建）每50立方砌体作一组试块（港工）目测尺测承包商自检，监理碎石抽查由专业监理工程师认可砂浆应随伴随用，通常在3～4h内用完，气温超出30底时，2～3h用完水：用饮用水抹面砂浆水泥砂水混合料标号大于32.5 中砂或粗砂，含泥量<3% 饮用水配合比不低于1：2 检验试验汇报和测定统计，按有代表性自然间抽查10％目测用仪器测同上同上要拌和均匀，随伴随拍实，初凝前完成抹平防水砂浆水泥砂水外加剂混合料标号大于325 中砂不含有害物质洁净水可用氯化物金属盐类防水剂配合比按设计检验产品出厂合格证，试验汇报及施工配合比每100平方抽查一处，但不少于三处目测尺侧承包商自检监理人员抽查同上随伴随用
