茶山片区零星废水方案.doc

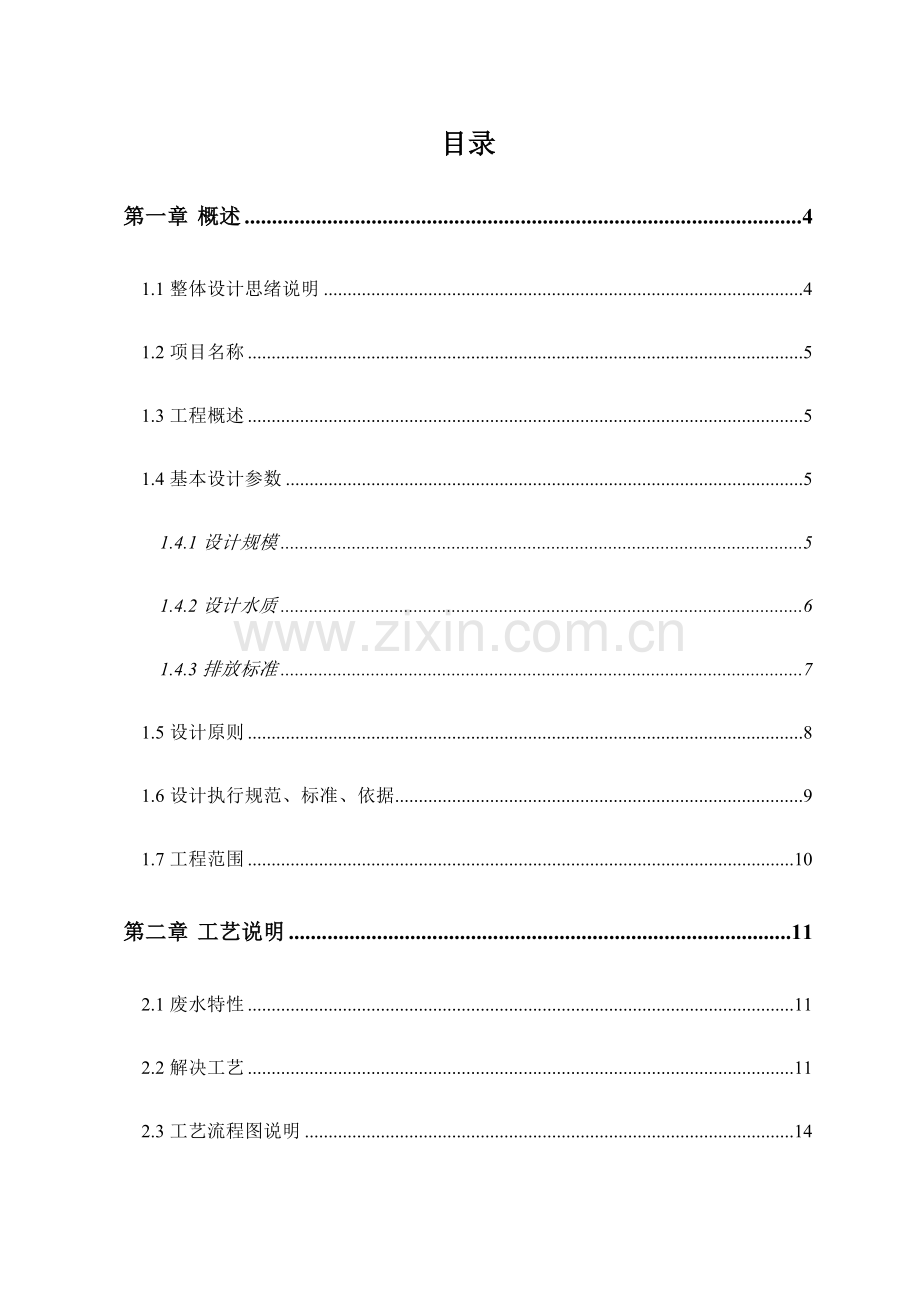

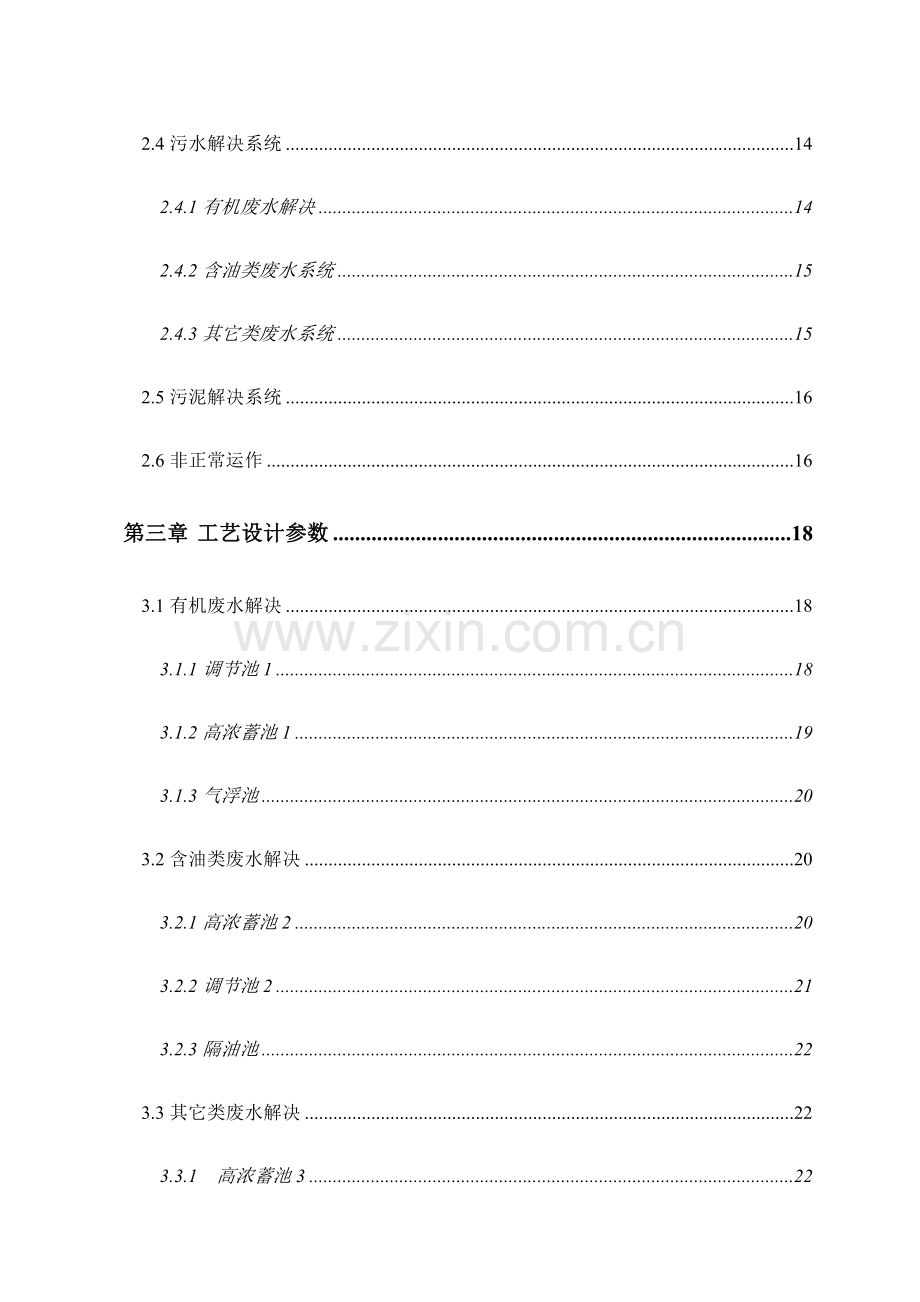

目录
第一章 概述 4
1.1整体设计思绪说明 4
1.2项目名称 5
1.3工程概述 5
1.4基本设计参数 5
1.4.1设计规模 5
1.4.2设计水质 6
1.4.3排放标准 7
1.5设计原则 8
1.6设计执行规范、标准、依据 9
1.7工程范围 10
第二章 工艺说明 11
2.1废水特性 11
2.2解决工艺 11
2.3工艺流程图说明 14
2.4污水解决系统 14
2.4.1有机废水解决 14
2.4.2含油类废水系统 15
2.4.3其它类废水系统 15
2.5污泥解决系统 16
2.6非正常运作 16
第三章 工艺设计参数 18
3.1有机废水解决 18
3.1.1调节池1 18
3.1.2高浓蓄池1 19
3.1.3气浮池 20
3.2含油类废水解决 20
3.2.1高浓蓄池2 20
3.2.2调节池2 21
3.2.3隔油池 22
3.3其它类废水解决 22
3.3.1 高浓蓄池3 22
3.3.2 调节池3 23
3.3.3 中和池 24
3.3. 4 混凝池 25
3.3. 5 助凝池 25
3.3. 6 二沉池 26
3.4公共解决系统 26
3.4.1 中间池 26
3.4.2 砂滤系统 27
3.4.3 清水池 28
3.4.4 污泥池 28
3.4.5 搅拌系统 29
3.5站区建筑物 30
3.6工艺动力设备清单 30
第四章 总图设计 32
4.1总平面布置 32
4.2道路 32
4.3消防 32
4.4绿化 33
第五章 土建设计 34
5.1土建设计规范与标准 34
5.2土建设计 34
5.3结构设计 34
5.4电气 36
5.5自控实现示意图 37
5.6系统配制图 37
第六章 电气设计 38
6.1概述 38
6.2设计标准、规范及依据 38
6.3电及负荷等级 38
6.4负荷计算 39
第七章 运营费用 40
7.1污水解决运营费用 40
第八章 工程预算 40

第一章 概述
1.1整体设计思绪说明
n 零星废水分为三大类：1、有机类废水——来源于小型的印花厂、印刷厂、配套丝印车间、配套染色车间、配套洗水车间等；2、含油类废水——来源于各种有喷油水帘柜的工厂、汽修车、加油站等；3、其它类废水——来源于各小型五金厂、家具厂的配套五金车间等。
n 由于零星废水可生化性差，经预解决后排入城乡污水解决厂可达标排放，此方案设计目的是将零星废水解决达成排入城乡污水解决厂的规定，即如下：
序号
项 目
单位
排放标准
1
PH

6～9
2
CODcr
mg/l
≤500
3
BOD5
mg/l
≤300
4
SS
mg/l
≤400
5
石油类
mg/l
≤20
6
色度
倍
--
7
LAS
mg/l
≤20
n 主工艺流程说明：各类废水分别设调节池及高浓度蓄水池，调节池均设有空气搅拌系统，高浓度蓄水池的作用重要是将接纳的高浓度的废水均匀调配到调节池中，减少对调节池的冲击，保证调节池的水质稳定。含油废水经隔油池预解决后与有机废水混合，经气浮池后再经砂滤解决便可达成三级排放标准；其它类废水经混凝沉淀系统后再经砂滤解决便可达成三级排放标准。
n 附属工艺设备说明：配有污泥解决系统及空气搅拌系统，污泥解决系统只是将污泥脱水的打包，交给有资质的部门最终解决。
n 解决站平稳运营保障措施说明：所有动力系统皆采用一用一备；气浮池、混凝沉淀系统均为两套并联；所有自动设施皆设有手动旁路；设计运营时间为8小时/天。
1.2项目名称
n 东莞市茶山镇片区零星废水解决工程
1.3工程概述
n 根据我中心对各种污水解决工艺的成熟经验和针对零星废水的特点，本方案采用物化作为主体解决工艺，经解决后达成广东省地方《水污染物排放限值(DB44/26—2023)》中第二时段三级标准的排放标准。本方案只进行相关工艺设计。
1.4基本设计参数
1.4.1设计规模
n 根据委托方提供的调查数据，有机废水200 m3/d、含油废水100 m3/d、其它类废水100 m3/d。
n 茶山镇片区零星废水设计总排水量： 400 m3/d ，平均按50m3/h（天天解决8小时）；
n 排放的各种废水具体水量如表1
表1 废水水量分布
序号
废水种类
废水含量（%）
废水量(m3/d)
流量(m3/h)
备注
1
有机废水
50
200
25
集中解决
2
含油废水
25
100
12.5
3
其它类废水
25
100
12.5

总计
100
400

综合设计流量

400
50

1.4.2设计水质
n 废水浓度
（1）有机废水及含油废水水质参数如下表（单位：mg/L，pH值除外）：
序号
项 目
单位
污水水质
平均值
1
PH

6～9
7
2
CODcr
mg/l
700～1500
1100
3
BOD5
mg/l
50～200
120
4
SS
mg/l
200～300
250
5
LAS
mg/l
50～100
75
6
色度
倍
300～500
400
7
石油类
mg/l
20～60
40
（2）其它类废水水质参数如下表（单位：mg/L，pH值除外）：
序号
项 目
单位
污水水质
平均值
1
PH

3～11
7
2
CODcr
mg/l
200～300
250
3
BOD5
mg/l
10～30
20
4
SS
mg/l
200～300
250
5
LAS
mg/l
100～200
150
6
色度
倍
100～200
150
7
石油类
mg/l
50～100
75
1.4.3排放标准
n 根据环保的规定，解决后出水执行广东地方标准《水污染物排放限值》DB44/26-2023中的三级标准。相关指标列表如下：
序号
项 目
单位
排放标准
1
PH

6～9
2
CODcr
mg/l
≤500
3
BOD5
mg/l
≤300
4
SS
mg/l
≤400
5
石油类
mg/l
≤20
6
色度
倍
--
7
LAS
mg/l
≤20
1.5设计原则
n 采用技术先进可靠，占地省、出水水质稳定，效果好的解决工艺。
n 因地制宜、合理布置、统一规划、污水解决室占地在甲方指定的范围内。
n 选择品质优良、价格公正、售后服务周到的先进设备、仪器，设备材料的选择可根据相应的规范为参照，关键性仪器、设备选取合资或进口的。尽也许选择造价低、节能省电、效率高的耐用设备。
n 自控系统可选择国际上知名度高的电气公司产品，根据工艺规定采用PLC控制，所有工艺参数解决到调节过程均由微机实现一级监控，即中央控制室集中控制，由此构成先进可靠的集中监视。
n 工艺关键性参数均由在线仪器、仪表监测，这些仪器、仪表均与相关设备连锁，可根据监测结果实现自动操作。
n 设计应考虑到安全溢流，对一些重要地区应考虑双路供电，为阻止某些突发事故而导致解决站停运。其进厂污水应有安全溢流和超越。
n 设计应考虑到美观、绿化，并配备相应的安全措施。
n 设计采用规范与标准，应采用甲方认可国家规范标准或共同的规范与标准，如设计中碰到需用公司标准时，则报请甲方认可。
n 所有图纸、文献，仪表测量仪器及设备铭牌应采用UKS（米、公斤、秒）制单位，但管道尺寸及标准应符合ANSI标准。
1.6设计执行规范、标准、依据
n 《中华人民共和国环境保护法》（1989年12月）。
n 《中华人民共和国水污染防治法实行细则》（1989年7月）。
n 中华人民共和国城乡建设部颁布《建设项目环境保护设计规定》（1987年3月）。
n 中华人民共和国国家标准（GB8978-1996）《污水综合排放标准》。
n 广东地方标准《水污染物排放限值》DB44/26-2023。
n 其他设计规范
◆ GB50014-2023 《室外排水设计规范》
◆ GB50015-2023 《建筑给水排水设计规范》
◆ GB50009-2023 《建筑结构荷载设计规范》
◆ GB50069-2023 《给水排水工程构筑物结构设计规范》
◆ GB50010-2023 《混凝土结构设计规范》
◆ GB50007-2023 《建筑地基基础设计规范》
◆ GB50054-95 《低压配电装置及线路设计规范》
◆ GB50060-92 《电力装置的继电保护和自动装置设计规范》
◆ GBJ50055-93 《通用用电设备配电规范》
◆ GBJ50034-92 《工业公司照明设计标准》
◆ GB50011-2023 《建筑抗震设计规范》
◆ GB500057-94 《建筑物防雷设计规范》
◆ GB16-87 《建筑物防火设计规范》
◆ GB50053-94 《10KV及以下变电所设计规范》
◆ GB50003-2023 《砌体结构设计规范》
1.7工程范围
n 本工程设计及建设范围涉及废水站站区内的的工艺、建筑结构、电气自控等工程内容，工程所需要的水、电、废水排放管道由建设单位及发包人负责。
n 站区建设范围由调节池进水口开始至污水解决站出水口；废水解决站至排放点由建设单位及发包人负责。
n 电气建设范围由污水解决站的电控柜到站区的机电设备电路敷设；建设单位及发包人负责把电源拉进污水解决站的总电源控制柜。

第二章 工艺说明
2.1废水特性
n 零星废水重要污染物为有机物、悬浮物、LAS等，体现在水质指标上，即生化需氧量BOD、化学需氧量COD、悬浮物SS含量高。若不经解决，直接排入水体（江、河、湖、海和地下水）和土壤，将使水体和土壤受到严重污染，从而导致毁灭原有的自然生态。
n 根据业主提供的资料规定及结合污水排放标准，解决后出水执行广东地方标准《水污染物排放限值》DB44/26-2023中的三级标准。
n 综上所述，我中心只采用物化工艺为主解决工艺对各种零星废水治理进行方案设计。
2.2解决工艺
n 污水解决工艺流程图(见下页)

工艺流程图框：
按需要回调节池或直接进入清水池
中间池
高浓度有机类废水
高浓度含油类废水
高浓蓄池1
高浓蓄池2
高浓蓄池3
高浓度其它类废水
沉渣
油渣
浮渣
压滤液回调节池
干泥外运
压滤机
污泥池
混凝沉淀系统
气浮池
隔油池
调节池3
调节池2
其它类废水
含油类废水
有机类废水
调节池1

2.3工艺流程图说明
n 有机类废水、含油类废水和其它类废水均设计有各自的调节池及高浓蓄池。
n 含油类废水通过提高泵抽至隔油池（一套），隔油后排放进入有机废水调节池，再提高泵抽至气浮池，气浮池采用两套并联进行解决。气浮池出水进入中间池。
n 其它类废水通过中和、混凝及沉淀（两套并联）后进入中间池，与气浮池出水一并进入砂滤罐进行过滤解决。
n 假如中间池的解决水已达标则直接进入清水池，假如调节池原水浓度较高，至中间池时其部分指标尚不能达标，则部分或所有回流至调节池对原水进行稀释。
n 砂滤罐两套并联解决，砂滤罐出水进入清水池，清水池预留反冲水。反冲水进入调节池重新解决，清水池出水达成广东省地方标准《DB44/26-2023》中三级标准，排入市政污水解决厂。
2.4污水解决系统
2.4.1有机废水解决
n 本工程设计解决流程：调节池+气浮池+中间池+砂滤罐+清水池。
有机废水通过槽罐车收集后排入调节池，废水在调节池内作水质、水量均衡后，由提高泵抽至气浮池。
n 调节池1废水水质、水量波动性大，为了防止污水中悬浮物沉积到池底，调节池采用空压机供气进行搅拌。
n 废水在气浮池内一方面进入气浮反映区，在反映区内投加混凝剂，经混合反映，形成絮凝体，这些絮凝体吸附了水中大量的污染物，在溶气水释放的微细气泡作用下，絮体比重下降，迅速浮升至水面而被去除。废水经气浮解决后可去除大部分色度和部分COD。气浮机出水进入中间池，与其它类废水一同进入砂滤罐。
2.4.2含油类废水系统
n 含油废水经槽罐车收集后进入调节池2，再通过隔油池除去油类后进入调节池1，与有机废水一同进入气浮解决系统。
n 隔油池油渣进入污泥池，通过板框压滤机压榨后打包外运，压滤液回调节池重新解决。
2.4.3其它类废水系统
n 其它类废水通过槽罐车收集后进入调节池3，通过水质均匀后经提高泵抽至混凝沉淀系统。
n 在混凝沉淀系统内，在 PH自控仪的自控下投加碱液，使PH值控制在11左右，废水经中和后流入混凝池中。在混凝池中投加氢氧化钙或氢氧化钠。为进一步加强混凝效果，反映池后加设助凝池，在此池内投加PAM药剂令其小块的、破碎的矾花凝聚成大块的絮凝物。
n 助凝池中出水自流至沉淀池中进行固液分离，沉淀池采用平流式，内装斜管加强沉淀效果，此池将混凝池中生成的难溶解物（渣体）沉淀到池底经排渣管排至污泥池。
n 沉淀池中的上清液进入中间池。在此池内在PH自控仪的控制下投加酸液使PH值保持在7-8范围内，中间池出水由过滤泵抽进入砂滤罐，通过过滤后出水实现达标排放，废水排入市政污水解决站。
2.5污泥解决系统
n 气浮系统产生浮渣、混凝沉淀系统排出的沉淀污泥及隔油池油渣通过管道排至污泥池，再通过压滤机脱水后打包外运。污泥解决必须经有资质的部门解决，达成环保规定。
2.6非正常运作
n 污水解决站碰到突发事故在系统不能运作的情况下，必须考虑原水旁路溢流，各自解决系统污水排至相应调节池，重新解决。一般重要设备都有备用，同时损坏的情况较少，但运营管理必须考虑易损件的备用。
n 高浓废水解决：有时会产生高浓度有机废水、高浓度含油类废水及高浓度其它类废水，防止产生较大冲击，需排入各自的高浓蓄池，在解决时需少量抽到调节池，与各自污水解决系统一并解决。
第三章 工艺设计参数
3.1有机废水解决
3.1.1调节池1
n 调节池1

结构型式：
地埋式钢筋混凝土结构

设计规模：
200m3/d

尺寸规格：
L×B×H=.00×.0×3.50m

有效水深：
3.0m

有效容积：
400m3

停留时间:
48小时

搅拌：
空气搅拌，1m3/m2·h

数量：
1座

n
配置设备及仪表

u
液位计

功能：
控制废水提高泵的启停

型号：
KEY

数量：
1套

u 废水提高泵

型式：
卧式离心泵

型号：
IS100-65-250

参数：
Q=40m3/h，H=15m

功率：
5.5Kw

数量：
2台（1用1备）

厂家：

3.1.2高浓蓄池1
n 高浓蓄池1

结构型式：
地埋式钢筋混凝土结构

尺寸规格：
L×B×H=0.0×0.0×3.50m

有效水深：
3.0m

有效容积：
100m3

搅拌：
空气搅拌，1m3/m2·h

数量：
1座

n
配置设备及仪表

u
液位计

功能：
控制废水提高泵的启停

型号：
KEY

数量：
1套

u 废水提高泵

型式：
卧式离心泵

型号：
IS100-65-250

参数：
Q=50m3/h，H=20m

功率：
5.5Kw

数量：
2台（1用1备）

厂家：

3.1.3气浮池
n 气浮池

结构型式：
地上式钢筋混凝土结构

设计规模：
20m3/H

尺寸规格：
L×B×H=0.00×0.00×3.50m

有效水深：
3.00m

数量：
1座

u
加药装置

功能：
向解决出水投加脱色剂

型号：
药槽1000L,药泵,3000L/h

数量：
药槽3台,药泵6台

生产厂家：

3.2含油类废水解决
3.2.1调节池2
n 调节池2

结构型式：
地埋式钢筋混凝土结构

设计规模：
100m3/d

尺寸规格：
L×B×H=0.0×0.0×3.50m

有效水深：
3.0m

有效容积：
200m3

停留时间:
48小时

搅拌：
空气搅拌，1m3/m2·h

数量：
1座

n
配置设备及仪表

u
液位计

功能：
控制废水提高泵的启停

型号：
KEY

数量：
1套

u 废水提高泵

型式：
卧式离心泵

型号：
IS50-32-160

参数：
Q=15m3/h，H=20m

功率：
3Kw

数量：
2台（1用1备）

厂家：

3.2.2高浓蓄池2
n 高浓蓄池2

结构型式：
地埋式钢筋混凝土结构

尺寸规格：
L×B×H=0.00×0.00×3.50m

有效水深：
3.0m

有效容积：
50m3

搅拌：
空气搅拌，1m3/m2·h

数量：
1座

n
配置设备及仪表

u
液位计

功能：
控制废水提高泵的启停

型号：
KEY

数量：
1套

u 废水提高泵

型式：
卧式离心泵

型号：
IS50-32-160

参数：
Q=15m3/h，H=20m

功率：
3Kw

数量：
2台（1用1备）

厂家：

3.2.3隔油池
n 隔油池

结构型式：
地上式钢筋混凝土结构

设计规模：
15m3/H

尺寸规格：
L×B×H=0.00×0.00×3.50m

总水深：
3.00m

有效容积：
45m3

停留时间:
3小时

数量：
1座
3.3其它类废水解决
3.3.1 调节池3
n 调节池3

结构型式：
地埋式钢筋混凝土结构

设计规模：
100m3/d(天天解决8小时)

尺寸规格：
L×B×H=0.0×0.00×3.50m

有效水深：
3.0m

有效容积：
200m3

停留时间:
48小时

搅拌：
空气搅拌，1m3/m2·h

数量：
1座

n
配置设备及仪表

u
液位计

功能：
控制废水提高泵的启停

型号：
KEY

数量：
1套

u 废水提高泵

型式：
不锈钢离心泵

参数：
Q=25m3/h，H=20m

功率：
4Kw

数量：
2台（1用1备）

厂家：

3.3.2 高浓蓄池3
n 高浓蓄池3

结构型式：
地埋式钢筋混凝土结构

尺寸规格：
L×B×H=0.00×0.00×3.50m

有效水深：
3.0m

有效容积：
50m3

搅拌：
空气搅拌，1m3/m2·h

数量：
2座

n
配置设备及仪表

u
液位计

功能：
控制废水提高泵的启停

型号：
KEY

数量：
1套

u 废水提高泵

型式：
不锈钢离心泵

参数：
Q=25m3/h，H=20m

功率：
4Kw

数量：
2台（1用1备）

厂家：

3.3.3 中和池
n 中和池

结构型式：
地上式钢筋混凝土结构

尺寸规格：
L×B×H=0.00×0.00×3.50m

有效水深：
3.0m

有效容积：
40m3

停留时间:
45

数量：
1座
n
配置设备及仪表

u
加药装置

功能：
向解决出水投加碱

型号：
药槽1000L,药泵,3000L/h

数量：
药槽1台,药泵2台

生产厂家：

3.3. 4 混凝池
n 混凝池

结构型式：
地上式钢筋混凝土结构

尺寸规格：
L×B×H=0.00×0.00×3.50m

有效水深：
3.0m

有效容积：
40m3

停留时间:
45 min

数量：
1座
n
配置设备及仪表

u
加药装置

功能：
向解决出水投加碱

型号：
药槽1000L,药泵,3000L/h

数量：
药槽1台,药泵2台

生产厂家：

3.3. 5 助凝池
n 助凝池

结构型式：
地上式钢筋混凝土结构

尺寸规格：
L×B×H=0.00×0.00×3.50m

有效水深：
3.0m

有效容积：
40m3

停留时间:
45min

数量：
1座
n
配置设备及仪表

u
加药装置

功能：
向解决出水投加碱

型号：
药槽1000L,药泵,3000L/h

数量：
药槽1台,药泵2台

生产厂家：

3.3. 6沉淀池
n 沉淀池

结构型式：
地上式钢筋混凝土结构

尺寸规格：
L×B×H=0.00×0.00×3.50m

表面负荷：
0.8 m3/ m2.h

有效水深：
3.0m

有效面积：
60m2

数量：
1座
3.4公共解决系统
3.4.1 中间池
n 中间池

结构型式：
地埋式钢筋混凝土结构

尺寸规格：
L×B×H=0.0×0.0×3.50m

有效水深：
3.00m

有效容积：
50m3

数量：
1座
3.4.2 污泥池
n 污泥池

结构型式：
地埋式钢筋混凝土结构

尺寸规格：
L×B×H=6.00×3.00×2.50m

有效水深：
2.00m

有效容积：
30m3

数量：
1座
n
配置设备及仪表

带式压滤机

压泥宽度：
1m

数量：
2台

生产厂家：

3.4.5 干泥堆场
n 干泥堆场

结构型式：
地面式带轻钢结构雨棚

尺寸规格：
L×B=20×10m

场地解决：
地面防渗解决，渗出液回调节池

数量：
1座
3.4.6 搅拌系统

u 螺杆空压机

功能：
对各调节池、各高浓蓄池、中和池、混凝池供气

型式：
螺杆式

型号：

参数：
Q=3m3/min 0.75MPa

功率：
18Kw

数量：
3台（2用1备）

厂家：

3.5站区建筑物
n
地上机房、操作间

型式：
地上框架结构

规格：
房：L×W×H=30.00×8.00×4.50m

功能：
操作间、堆药间及空压机、压滤机、投药设备等

数量：
1座
3.6工艺动力设备清单
序号
名 称
规 格 性 能
数量
备 注
1
提高泵1
IS100-65-250
50m3/h,20m,5.5kW
2台

2
高浓提高泵1
IS100-65-250
50m3/h,20m,5.5kW
2台

3
加药泵
3m3/h,15m,0.75kW
6台

4
提高泵2
IS50-32-160
15m3/h,20m,3kW
2台

5
高浓提高泵2
IS50-32-160
15m3/h,20m,3kW
2台

6
提高泵3
25m3/h,20m,4kW
2台
不锈钢
7
高浓提高泵3
25m3/h,20m,4kW
2台
不锈钢
8
加药泵
3m3/h,15m,0.75kW
6台

9
过滤提高泵
IS100-80-160B
75m3/h,22m,7.5kW
2台

10
反冲泵
GD80-21
40m3/h,21m,4kW
2台

11
空压机
3m3/min,0.75MPa,18Kw
3台

12
压滤机
30m2
2台

13
照明
3Kw
1 批

14
空调
2.2 Kw
1 批

第四章 总图设计
4.1总平面布置
n 总平面布置以满足国家规范为前提，以物流顺畅、道路顺直、环境美观、减少污染为原则进行布置。
n 整个污水解决站区土建结构布置宽松，便于施工及管理，土建构筑物分地上和地下，调节池、污泥池为地埋式（－3.5m至+0.20m）；混凝沉淀池、隔油池、气浮池为地上式（±0.00m至+4.00m）。压滤机、投药设备在地上机房内，主工艺流程经一次提高后依水位差自流。
4.2道路
n 站区的道路系统是在考虑污水解决站总平面及竖向布置、消防、安全、美化的基础上制定的。站区道路重要为站区内通道，主干道宽3米，采用城市型混凝土道路。站区内次道为2米，设备上内道路为走廊（钢制或钢筋砼），一般宽1-2米。
4.3消防
n 本设计执行《建筑设计防火规范》，消防间距均符合规定，在站区内环路即为消防车道，与原市政污水解决站相一致。
4.4绿化
n 绿化设计是在考虑项目与市政污水解决厂一致等具体条件下因地制宜进行设计的，以充足发挥绿化的环保功能和美化功能。

第五章 土建设计
5.1土建设计规范与标准
（1） GB50009-2023 《建筑结构荷载规范》
（2） GB5003-2023 《砌体结构设计规范》
（3） GB50010-2023 《混凝土结构设计规范》
（4） GB50007-2023 《建筑地基基础设计规范》
（5） GB50069-2023 《给排水工程结构设计规范》
（6） GB50011-2023 《建筑抗震设计规范》
（7） GBJ16-87 《建筑设计防火规范》
5.2土建设计
n 污水解决站是一项环境保护场合，是把有害或有毒的污水变成清洁透明的清净水，要使人感觉为干净整洁的环境。土木建筑尽量整洁明快并充足满足功能规定，结合站区的绿化，成为良好的工作环境。
5.3结构设计
n 建（构）筑物设计依据资料：
◆ 根据广东省地震烈度区划图（1990年），地震烈度按7度进行抗震设防。
◆ 基本风压：根据东莞市标准《建筑结构荷载规定》基本风压值取。
◆ 荷载：设备机房等建筑物荷载按国标《建筑结构荷载规范》GB50009-2023取用，水池等构筑物池内充水荷载按工艺条件取用。
n 结构型式：
气浮池和中和混凝池等采用钢筋混凝土结构，房间采用框架结构。钢筋混凝土水槽结构的裂缝控制按现行规范执行（δ=0.2mm）。所有埋地池体结构均考虑地下水的影响，适当考虑抗浮措施，并结合池内介质条件，考虑防腐措施。
n 地基设计
由于缺少地质资料，建构筑物的基础形式暂按天然基础考虑，待甲方提出供地质钻探资料后，再根据实际调整建构筑物的基解决方案及基础形式。根据以往经验，东莞市地下水位高、土质以沙土为主，本方案设计，构、建筑物解决但是于向地下纵深建设。
n 概述
现场仪表流量分析仪表。
n 仪表选型
现场仪表的选型原则是满足工艺规定、质量可靠的进口产品。
n 仪表规格数量（见设备明细表）
5.4电气
n 电气设备控制
电动机采用自动/手动两种操作方式，集控操作在中央控制室统一操作；控制由PLC实现。泵的联锁及备用自投均由PLC实现。中央控制室上位机监控电气设备的运营状态、参数和电气设备故障报警等。所有电动机旁均设有机旁就地操作按钮。
n 防雷与接地
防雷：遵循有关规程、规范进行设计。
接地：根据有关规程、规范、所有需要保护接地的仪表电气设备均可靠性接入相应的接地系统。
5.5自控实现示意图
5.6系统配制图
第六章 电气设计
6.1概述
n 本设计涉及380/220V变配电装置；
n 本设计涉及院区内建构筑物的照明、防雷；
n 本设计涉及院区内建构筑物的动力、接地设计；
n 区外网络系统未编入本设计范围之内；
n 有关电气具体说明见后面所述。
6.2设计标准、规范及依据
n GB50052-95 《供电系统设计规范》
n GB50053-94 《10KV及以下变电所设计规范》
n GB50057-94 《建筑物防雷设计规范》
n GB50054-95 《低压配电装置及线路设计规范》
n GB50034-92 《工业公司照明设计标准》
n GB50055-93 《通用用电设备配电规范》
6.3电及负荷等级
n 电源
本工程中高压配电系统建议由业主与本地供电局协商，由业主和供电局直接签约施使，我方可协助设计。工程范围是变电所至高压线路前涉及变电所内所有设备等都有供电局设计施工。
院内变电所出来至院内各用电点的所有电力设备、设施由我方设计和施工。变电所由本地电气部分负责施工.
n 负荷等级
根据生产装置对供电设备及供电系统可靠性的规定,生产负荷为二级负荷。
6.4负荷计算
n 污水解决站的动力负荷重要有污水泵类、加药泵类、空压（鼓风）机等。此外尚有室外、室内照明系统、办公系统、通风空调系统等。总装机容量约147KW。
n 计算负荷：根据污水解决实际运营计，污水解决系统的运营功率平均约为 70Kw。
第七章 运营费用
7.1污水解决运营费用
n 计算说明
东莞市茶山镇片区零星废水解决站污水解决工程根据我公司的设计方案,污水解决运营费用由以下几个部分组成: ①、人工费用（F1）；②、水电费用（F2）；③、药剂费用（F3）；④、化验费（F4）；⑤、平常维护费用（F5）；⑥、污泥解决费（F6）
n 费用计算
①、人工费用（F1）
序号
人员分类
人数
工资和福利
（元/月）
合计
(元/月)
备注
1
厂长
1
5000
5000

2
管理技术人员
2
3500
7000

3
设备维护人员
2
2023
4000

4
操作人员
4
2023
8000

总计
9

24000

天天人工费用：
F1 =24000/30=800元
②、水电费用（F2）
◆ 水耗（f1）
本站区中水耗重要为冲洗地面用水、配药用水、站区的生活用水。冲洗地面用水及配药用水采用自来水，天天用水量约为8吨，按2.5元/吨
天天水费用：
f1 =8×2.5=20元
◆ 电耗（f2）
设备实际运营总功率70KW，每度电按1.0元计。
天天电费用：
f2 =70×8×1.0=560元
天天水电费用：
F2＝f1+f2=560+20=580元
③、药剂费用（F3）
药剂用量(按日解决生产废水600吨/天废水计算)。本项目化学解决药剂重要为聚合氯化铝、片碱、硫酸、聚丙烯酰胺和氧化剂等，由于零星废水的水质变化很大，很难进行精确的计算，根据同类废水的记录，药剂费约10元/吨废水。
天天解决药剂费用F3:
F3 =600×10=6000元
④、化验费（F4）
零星废水解决站每月化验30次（一天一次，分进出水两个水样），指标为CODcr、BOD5、SS、Ni2+、Cu2+五个指标，每个指标每次按30元计，则每日化验费用：
F4＝30×5×2＝300元。
⑤、平常维护费用（F5）；
平常维护费重要涉及对设备设施进行保养、对易损件进行更换、对管道阀门进行更换等，该费用一年一般按污水站总投资的2.4%计算，按本污水站投资200万元（初步估计，届时根据实际调整），年维护费用为：
F5＝2023000×2.4%/12=4000元/月＝133元/日。
⑥、污泥解决费（F6）
本污水站在气浮、混凝沉淀池有一定量的污泥产生，根据废水的原水水质，结合污水解决相关的理论和原理，估算该污水站天天通过压滤机脱水后的污泥（含水率约80%）大约有1.2吨。该污泥属于危险废物，根据环保规定，需要由资质的单位进行解决或处置，该费用暂时按1000元/吨计（该价格根据实际进行调整），则每日污泥解决费。
F6＝1.2×1000＝1200元/日。
总解决费用（F）
■ 污水解决运营费用:
F=F1+F2…+F6=800+580+6000+300＋133＋1200=9013元
污水解决吨水费用:
F/M=9013元/600吨=15.02元
注：1、以上污水解决费用是按600m3/d满负荷运营的理论初步计算，实际费用由于水质的变化会有所波动，最终运营费用需根据调试拟定。
2、污泥只进行脱水打包解决，污泥须交给有相关资质的部门解决，本方案污泥解决处置费仅为估计，最终处置费用根据实际进行调整。
第八章 工程预算
待初步设计图出后再进行预算
