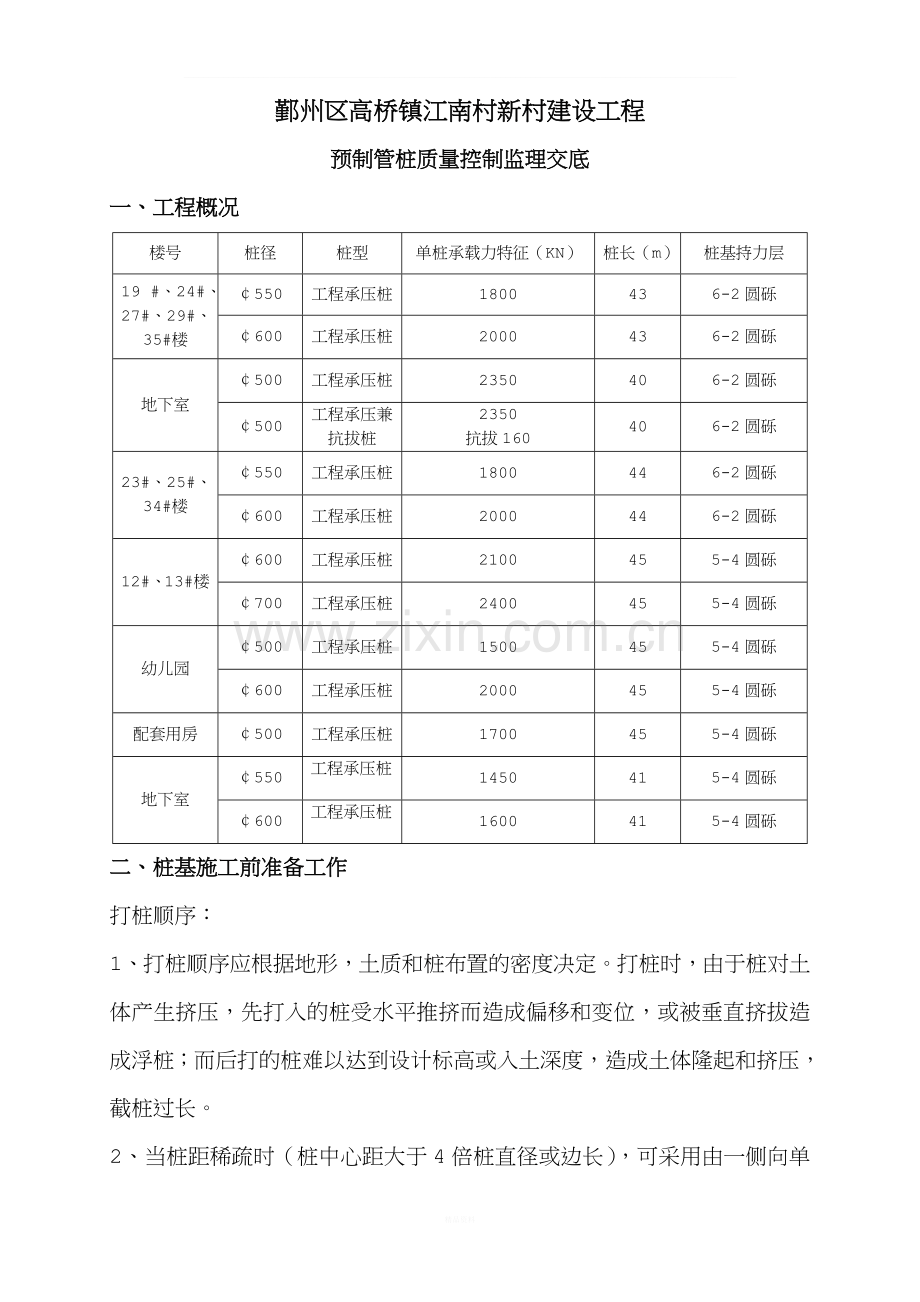

鄞州区高桥镇江南村新村建设工程
预制管桩质量控制监理交底
一、工程概况
楼号
桩径
桩型
单桩承载力特征（KN）
桩长（m）
桩基持力层
19 #、24#、27#、29#、35#楼
￠550
工程承压桩
1800
43
6-2圆砾
￠600
工程承压桩
2000
43
6-2圆砾
地下室
￠500
工程承压桩
2350
40
6-2圆砾
￠500
工程承压兼抗拔桩
2350
抗拔160
40
6-2圆砾
23#、25#、34#楼
￠550
工程承压桩
1800
44
6-2圆砾
￠600
工程承压桩
2000
44
6-2圆砾
12#、13#楼
￠600
工程承压桩
2100
45
5-4圆砾
￠700
工程承压桩
2400
45
5-4圆砾
幼儿园
￠500
工程承压桩
1500
45
5-4圆砾
￠600
工程承压桩
2000
45
5-4圆砾
配套用房
￠500
工程承压桩
1700
45
5-4圆砾
地下室
￠550
工程承压桩
1450
41
5-4圆砾
￠600
工程承压桩
1600
41
5-4圆砾
二、桩基施工前准备工作
打桩顺序：
1、打桩顺序应根据地形，土质和桩布置的密度决定。打桩时，由于桩对土体产生挤压，先打入的桩受水平推挤而造成偏移和变位，或被垂直挤拔造成浮桩；而后打的桩难以达到设计标高或入土深度，造成土体隆起和挤压，截桩过长。

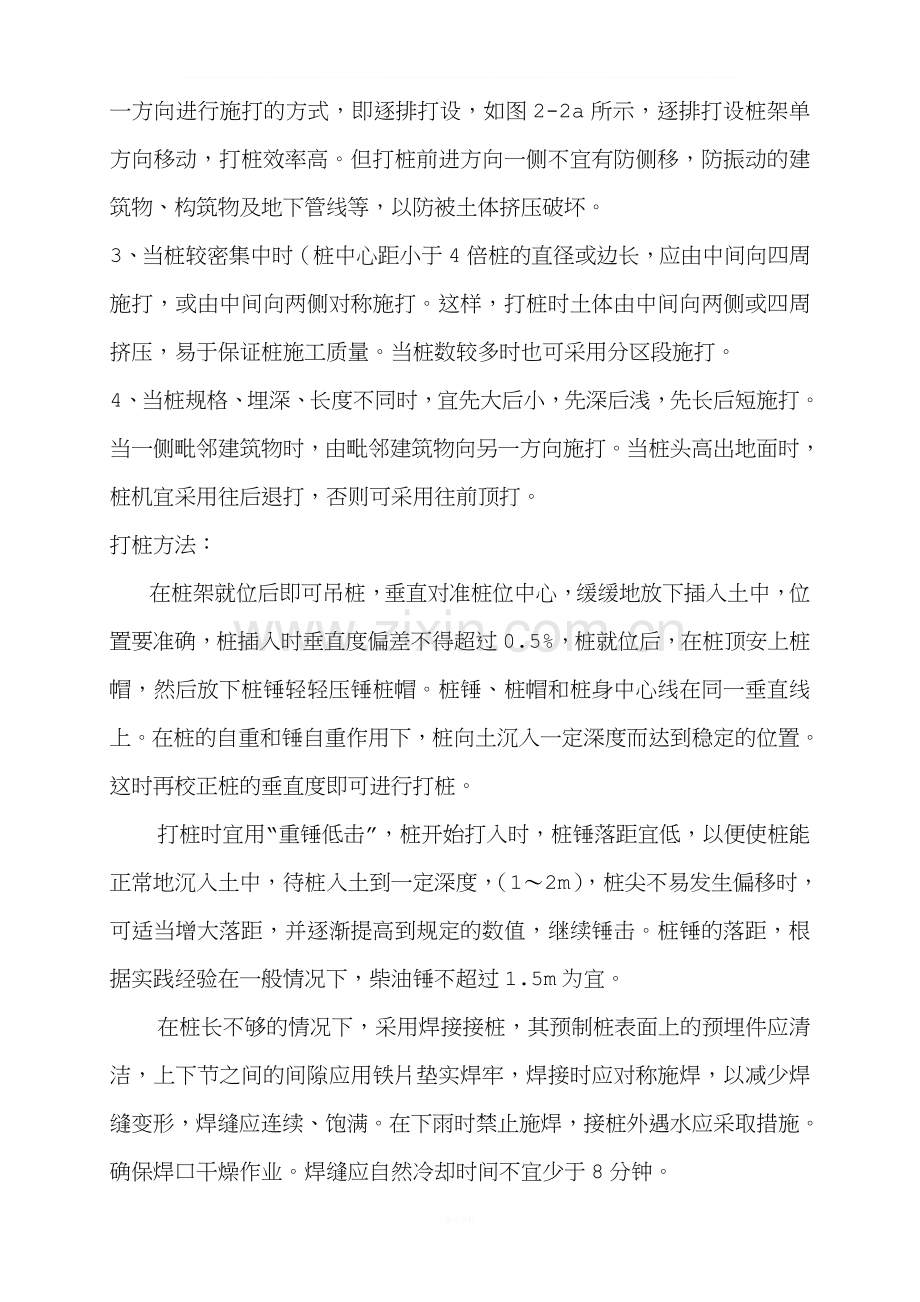

2、当桩距稀疏时（桩中心距大于4倍桩直径或边长），可采用由一侧向单一方向进行施打的方式，即逐排打设，如图2-2a所示，逐排打设桩架单方向移动，打桩效率高。但打桩前进方向一侧不宜有防侧移，防振动的建筑物、构筑物及地下管线等，以防被土体挤压破坏。
3、当桩较密集中时（桩中心距小于4倍桩的直径或边长，应由中间向四周施打，或由中间向两侧对称施打。这样，打桩时土体由中间向两侧或四周挤压，易于保证桩施工质量。当桩数较多时也可采用分区段施打。
4、当桩规格、埋深、长度不同时，宜先大后小，先深后浅，先长后短施打。当一侧毗邻建筑物时，由毗邻建筑物向另一方向施打。当桩头高出地面时，桩机宜采用往后退打，否则可采用往前顶打。
打桩方法：
在桩架就位后即可吊桩，垂直对准桩位中心，缓缓地放下插入土中，位置要准确，桩插入时垂直度偏差不得超过0.5%，桩就位后，在桩顶安上桩帽，然后放下桩锤轻轻压锤桩帽。桩锤、桩帽和桩身中心线在同一垂直线上。在桩的自重和锤自重作用下，桩向土沉入一定深度而达到稳定的位置。这时再校正桩的垂直度即可进行打桩。
打桩时宜用“重锤低击”，桩开始打入时，桩锤落距宜低，以便使桩能正常地沉入土中，待桩入土到一定深度，（1～2m），桩尖不易发生偏移时，可适当增大落距，并逐渐提高到规定的数值，继续锤击。桩锤的落距，根据实践经验在一般情况下，柴油锤不超过1.5m为宜。
在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢，焊接时应对称施焊，以减少焊缝变形，焊缝应连续、饱满。在下雨时禁止施焊，接桩外遇水应采取措施。确保焊口干燥作业。焊缝应自然冷却时间不宜少于8分钟。
接桩时，一般在距离地面0.8m左右进行。上下桩的中心线偏差不得大于10mm，节点折曲矢高不得大于0.1%桩长。
测量和记录：
打桩是隐蔽工程施工，应做好打桩记录，作为工程验收时鉴定桩的质量的依据和结算的依据之一。如在开始打桩时，即记录桩编号，测量记录桩身每沉落1m所需的锤击次数以及桩锤落距的平均高度。在桩沉至接近设计标高时，应在规定落距下，测定每一阵（每10击为一阵）的贯入度，当其数值达到或不小于设计所要求的贯入度（≦25mm）时，打桩即可停止。
质量要求
打桩的质量主要包括两个方面，一是要满足贯入度或标高的设计要求；二是打入土后的偏差要求，在施工规范允许范围以内。
三、工程质量控制要点
1、桩机进场前，应完成轴线及桩位放线，复线工作，并报监理人员进行复核。确认无误后方可进入桩机。
桩机进场安装调试合格后，应向监理人员报桩机年审合格证及桩机自检验收报告，并提供机组人员上岗证复印件。
2、试打桩前，施工方的施工技术人员必须向班组全体人员作安全技术交底工作。并通知监理人员旁听。
3、管桩、桩尖、焊条进场，须附其质量证明材料及合格证。并报监理人员验证合格后方可使用。
4、打桩时第一节桩就位必须准确，轴心偏差不能超过20mm，并且必须严格按照“就位——稳桩——垂直度较正——施打”的程序进行施工。垂直度的控制应全过程进行，并要求每班组有两个人员同时负责桩身垂直度的观察控制（用吊线法）。
5、接桩一般在距地面1m左右进行，上下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1‰桩长。
6、焊接接桩前，表面应清理干净，上下节桩的间隙应用铁片垫密焊牢。焊接时，应对称施焊，以减少变形，焊缝应连续、饱满。
7、在下雨时禁止施焊，接桩处迂水应采取措施，确保焊口干燥作业。焊缝应自然冷却10分钟以上。
8、收锤质量控制按试桩后确定的有关标准进行，最后三阵锤的贯入度不能递增，否则应继续施工。
9、各班组应安排专人进行打桩记录。
四、 打桩的质量要求和允许偏差
桩基工程的桩位验收，除设计有规定外，应按下述要求进行：
1）当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。
2）当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打人桩可在每根桩桩顶沉至场地标高时，进行中同验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。
3）锤击桩的桩位偏差，必须符合表5.1.3的规定。斜桩倾斜度的偏差不得大于倾斜角正切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。
表5.1.3预制桩（钢桩）桩位的允许偏差（mm）
序号
项 目
允许偏差（mm）
1
单排或双排条形桩基
1、垂直于条形桩基纵轴方向
2、平行于条形桩基纵轴方向。
100+0.01H
150+0.01H
2
桩数为1-3根桩基中的桩
100
3
桩数为4-16根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩。
1、最外边的桩。
2、中间桩。
1/3桩径或边长
1/2桩径或边长

注：H为施工现场地面标高与桩顶设计标高的距离。
五、常见问题分析和处理
常见问题分析和处理。打桩施工中，常会发生打歪、打坏、打不下去等问题。发生这些问题的原因较复杂，有工艺操作上的原因，有桩的制作质量问题，也有土层变化复杂等原因。所以，发生这些问题时，必须具体分析，具体处理，必要时应与设计单位共同研究解决。
1、桩顶、桩身被打坏。这种现象，一般是桩顶四边和四角被打坏，或者顶面被打碎，有时甚至桩身断折。发生这些问题的原因及带见的处理方法有：
①桩的顶面与桩的轴线不垂直，则桩处于偏心受冲击状态，局部压应力增大，极易损坏。有时由于桩帽比桩大，套上的桩帽偏向桩的一边，或者桩帽本身不平，也会使桩受偏心冲击。因此，现场预制的桩，必须使桩的顶面与桩的轴线严格保持垂直。施打时，桩帽要放平整，打桩过程中，一经发现歪斜，就应及时纠正。
②桩身混凝土强度不够，有的是由于砂、石含泥量较大，影响了强度，有的则由于养护期不够，未到要求强度就进行施打，致使桩顶、桩身损坏。处理方法：可加钢夹箍，用螺栓拉紧、焊牢补强。
③对打桩过程中出现桩下沉速度慢而施打时间长，锤击次数多或冲击能量过大的情况称为“过打”。由于混凝土的抗冲击强度只有抗压强度的50％，若桩身混凝土反复受到过度的冲击。就容易破坏。遇到“过打”，应分析地质资料，判断土层情况，改善操作方法，采取有效措施处理。
④桩垫材料选得不合适，或者已被打坏，不能起到减弱锤击应力和均匀分布应力的作用。我国桩垫材料多为松板、麻袋东油浸麻绳等，国外所用材料种种类较多，有榆木、橡木、椰子壳、胶合板、石棉片和酚醚层压塑料等，此外还有用液体氮作为桩帽垫层材料。总之，对于难打、锤击应力大的桩，应采用材质均匀、强度高、弹性好的桩垫。
2、打歪。桩顶不平，桩身混凝土凸肚，桩尖偏心，接桩不正或土中有障碍物，都容易出现将桩打歪的现象，另一方面，桩打歪往往与操作有直接关系，如桩初入土时桩身就有歪斜，但未纠正即于施打，就很容易把桩打歪。为防止打歪，可采取以下措施：
a.打桩机的导架，必须仔细检查其两个方向的垂直度，确保垂直。
b．竖起来的桩，其桩尖必须对准桩位，同时，桩顶要正确地套入桩锤下的桩帽内，勿偏在一边，使桩能够承受轴心锤击而沉人土中。
c．桩顶不平，桩尖偏心极易将桩打歪，因此，必须注意桩的制作质量和桩的验收检查工作。
d．打桩开始时，桩锤用小落距将桩徐徐击人土中，并随时检查桩的垂直度，待桩打入土中一定深度并稳定后，再按要求的落距将桩连续击人土中。
3、打不下。如初人±1～2m就打不下去，贯入度突然变小，桩锤严重回弹，则可能遇到旧的灰土或混凝土基础等障碍物。遇到这种情况，必要时应彻底清除或钻透后再打，或者将桩拔出，适当移位后再打。如桩已打入土中很深，突然打不下去，这可能有以下几种情况：
a.土层中夹有较厚的砂层或其他硬土层，或者遇上钢渣、孤石等，这种情况下如果盲目施打，会造成桩顶破碎，桩身折断。此时应会同设计勘探部门共同研究解决。
b.打桩过程中因特殊原因，不得已而中断一段时间后，再予施打，往往不能顺利将桩打入土中。其原因主要是由于土的固结作用，使得桩身周围的土与桩牢固结合，钢筋混凝土桩变成了直径较大的土桩而承受荷载，因而难以继续将桩入土中。所以，在打桩施工中，必须在各方面做好准备，保证施工的连续进行。
c.一桩打下，邻桩上升。在软土中多发生这种现象，桩沉入土中时，由于桩身周围的土体受到急剧的挤压和扰动，靠近地面的都分，将在地表面隆起和水平移动。若布桩较密，打桩顺序又欠合理时，一桩打下，或影响到邻桩上升，或将邻桩拉断，或引起周围土坡开裂、建筑物裂缝。因此，当桩的中距小于或等于4d（d为桩直径）时，应由中间向两侧对称施打或中间向四周施打，以免土体朝着同一方向运动，造成过大的水平移动和隆起。
六、安全文明控制
1、工人进场后要进行三级安全教育。作业前应进行技术交底。
2、每天班前、班后机组人员必须对桩架、动力设备、配电箱、漏电开关等设备进行认真的检查，保持完好。发现破损应及时维修，漏电开关不灵要及时更换。
3、保证安全用电，各用电设备应有良好的接地和接零，并有漏电保护装置，4、保证一机一漏一闸一箱。用电开关保险丝，应与用电负荷相匹配，不得用钢丝，铝线、铜线做保险丝。
5、特殊工种人员必须持证上岗。
6、遇下列情况时，应暂停打桩：
① 打桩过程中遇强台风、雷雨；
② 打桩过程中发生下沉量急增；
③ 桩打到一定深度后（未到设计深度）打不下去，或桩锤和桩突然回弹；
④ 施打过程中，桩头或桩身严重破坏，不得再打。
遇上述情况应及时报告监理人员及设计人员，待商讨采取措施后，方可继续施打。
慈溪市建设工程监理咨询有限公司
宁波鄞州区高桥镇江南村新村建设工程
2016年5月18日
