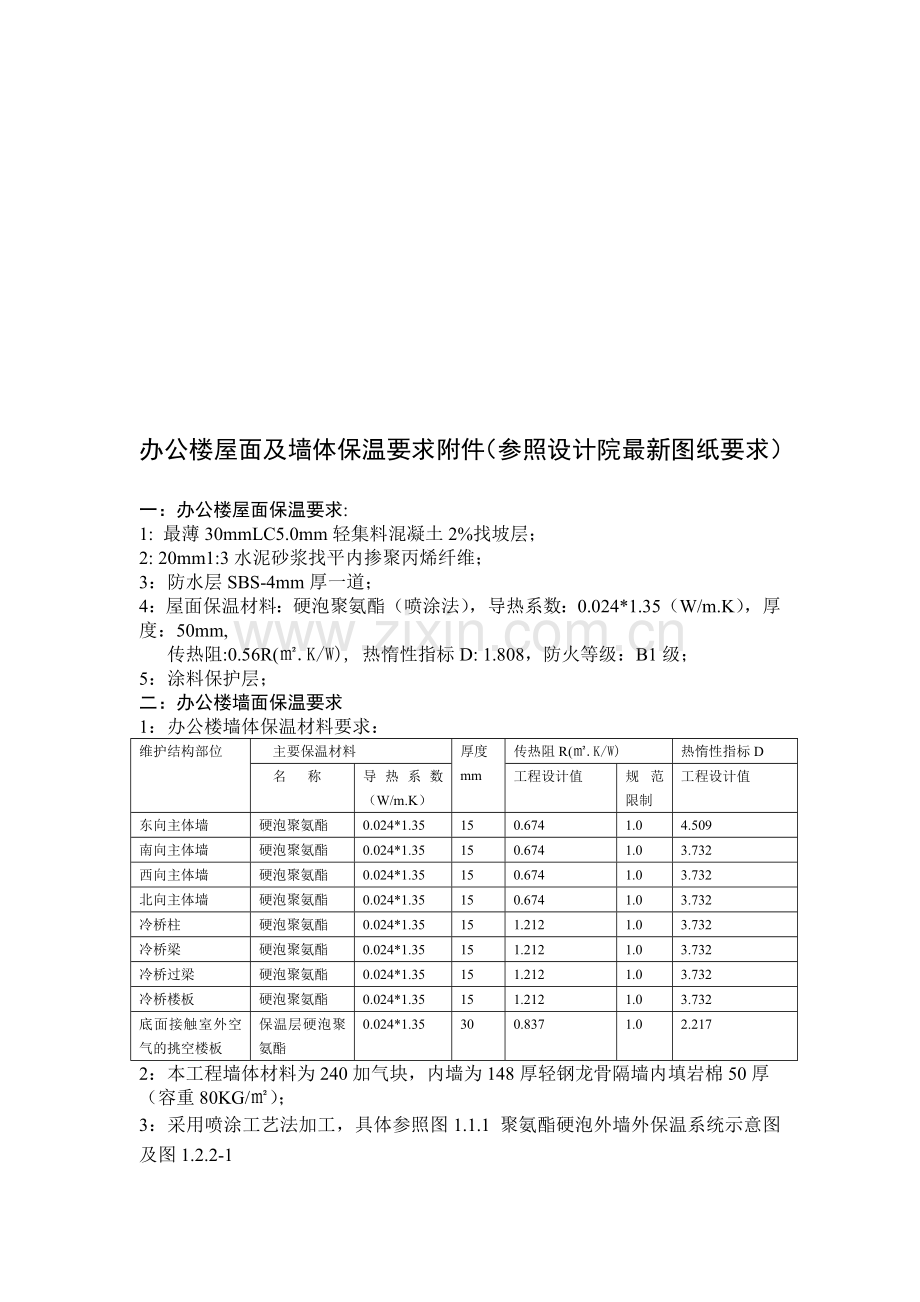

办公楼屋面及墙体保温要求附件（参照设计院最新图纸要求）

一：办公楼屋面保温要求:
1: 最薄30mmLC5.0mm轻集料混凝土2%找坡层；
2: 20mm1:3水泥砂浆找平内掺聚丙烯纤维；
3：防水层SBS-4mm厚一道；
4：屋面保温材料：硬泡聚氨酯（喷涂法），导热系数：0.024*1.35（W/m.K），厚度：50mm,
传热阻:0.56R(㎡.K/W), 热惰性指标D: 1.808，防火等级：B1级；
5：涂料保护层；
二：办公楼墙面保温要求
1：办公楼墙体保温材料要求：
维护结构部位
主要保温材料
厚度
mm
传热阻R(㎡.K/W)
热惰性指标D
名 称
导热系数（W/m.K）
工程设计值
规范限制
工程设计值
东向主体墙
硬泡聚氨酯
0.024*1.35
15
0.674
1.0
4.509
南向主体墙
硬泡聚氨酯
0.024*1.35
15
0.674
1.0
3.732
西向主体墙
硬泡聚氨酯
0.024*1.35
15
0.674
1.0
3.732
北向主体墙
硬泡聚氨酯
0.024*1.35
15
0.674
1.0
3.732
冷桥柱
硬泡聚氨酯
0.024*1.35
15
1.212
1.0
3.732
冷桥梁
硬泡聚氨酯
0.024*1.35
15
1.212
1.0
3.732
冷桥过梁
硬泡聚氨酯
0.024*1.35
15
1.212
1.0
3.732
冷桥楼板
硬泡聚氨酯
0.024*1.35
15
1.212
1.0
3.732
底面接触室外空气的挑空楼板
保温层硬泡聚氨酯
0.024*1.35
30
0.837
1.0
2.217
2：本工程墙体材料为240加气块，内墙为148厚轻钢龙骨隔墙内填岩棉50厚
（容重80KG/㎡）；
3：采用喷涂工艺法加工，具体参照图1.1.1 聚氨酯硬泡外墙外保温系统示意图及图1.2.2-1
面层为干挂石材示意图；
4：防火等级：B1级；

1. 聚氨酯硬泡外墙外保温工程设计技术要点
1.1基本要求
1.1.1对于聚氨酯硬泡外墙外保温工程的设计，应考虑建筑物所处地域特点及气候区特点，按照具体工程项目的建筑节能技术要求、建筑结构特点、工程使用年限等，并经过技术经济比较后，给出聚氨酯硬泡外墙外保温系统的结构构成、保温层厚度等指标，并给出聚氨酯硬泡外墙外保温系统的施工方式。
一般地，聚氨酯硬泡外墙外保温系统构成如图1.1.1所示。

图1.1.1 聚氨酯硬泡外墙外保温系统示意图
1、基层墙体 2、防潮隔汽层（必要时）+胶粘剂（必要时） 3、聚氨酯硬泡保温层B1级15mm,
4、界面剂（必要时）5、玻纤网布120（必要时） 6、抹面胶浆（必要时） 7、饰面层（石材）

1.1.2聚氨酯硬泡外墙外保温复合墙体的热工性能应按《民用建筑热工设计规范》GB50176的规定进行热工设计计算或验算，其保温隔热防潮性能应符合《民用建筑热工设计规范》GB50176、《民用建筑节能设计标准（采暖居住建筑部分》JGJ26、《夏热冬冷地区居住建筑节能设计标准》JGJ134、《夏热冬暖地区居住建筑节能设计标准》JGJ75等现行的建筑节能工程系列设计标准的有关规定；应用于公共建筑的聚氨酯硬泡外墙外保温系统还应符合《公共建筑节能标准》GB 50189有关规定。
1.1.3聚氨酯硬泡外墙外保温工程应符合设计要求和合同约定；保温隔热材料变更时，必须具有设计变更备案文件。
1.1.4聚氨酯硬泡外墙外保温工程的基层墙体构造要求包括：结构类型、技术要求、质量规定、表面处理等。
聚氨酯硬泡外墙外保温工程基层墙体的主体结构应是砌体、混凝土、各种填充墙体等结构体系。砌体的砂浆饱满度应符合相关的技术质量要求，砌体的灰缝应饱满，与墙面平齐。填充砌体与混凝土框架墙、梁、柱的连接处，铺装镀锌钢丝网抹面砂浆的抗裂构造应符合设计要求。
聚氨酯硬泡外墙外保温系统的构造荷载列入主体结构荷载计算之内。
1.1.5聚氨酯硬泡外墙外保温工程的基层墙体应符合《混凝土结构工程施工质量验收规范》GB50204和《砌体工程施工质量验收规范》GB50203的要求。
1.1.6聚氨酯硬泡保温材料及其他配套材料应符合建筑构造设计的规定，并应符合国家现行的相关产品技术标准。
1.1.7聚氨酯硬泡外墙外保温工程，必须具有良好保温隔热性及安全性。
1.1.8在聚氨酯硬泡外墙外保温工程中不提倡采用贴面砖的系统；如果采用贴面砖做外饰面，则必须采取足够的安全措施，并经过可靠的试验验证，达到国家现行有关标准要求。

1.2 喷涂法施工聚氨酯硬泡外墙外保温工程的设计技术要点
1.2.1喷涂法施工时，符合《混凝土结构工程施工质量验收规范》GB50204和《砌体工程施工质量验收规范》GB50203要求的基层墙体可不用抹面砂浆找平，聚氨酯硬泡保温层可直接喷涂于混凝土墙面和砌体墙面上。
1.2.2 喷涂法施工聚氨酯硬泡外墙外保温：饰面层为干挂石材或铝塑板等。示意图分别见图1.2.2-1。

图1.2.2-1饰面层为干挂石材或铝塑板等示意图

1.2.3墙体拐角（阴、阳角）处及不同材料的基层墙体交接处应连续喷涂聚氨酯硬泡（如图1.2.3）。

图1.2.3
1.2.4喷涂法施工时，在墙体变形缝处聚氨酯硬泡保温层应设置分隔缝，缝隙内应以聚氨酯或其他高弹性密封材料封口（如图6.2.4）。

图1.2.4
1.2.5 聚氨酯硬泡保温层沿墙体层高宜每层留设水平分隔缝；纵向以不大于两个开间并不大于10m宜设竖向分隔缝（如图1.2.5）。

图1.2.5
1.2.6 喷涂法施工时，应保证窗口部位聚氨酯硬泡与窗框的有效连接，窗上口及窗台下侧均应作滴水线（如图1.2.6）。

图1.2.6
1.2.7 喷涂法施工，如果饰面层为涂料，则涂刷涂料的抹面胶浆层应以耐碱玻纤网布加强，且室外自然地面＋2.0m范围以内的墙面，应铺贴双层网格布，两层网格布之间抹面胶浆必须饱满，门窗洞口等阳角处应做护角加强。
1.2.8饰面层为面砖的聚氨酯硬泡保温系统，应采取足够的技术措施保证其安全性，例如应取消柔性腻子层，并以热镀锌焊接四角钢丝网代替玻纤网格布，钢丝网应与埋在墙面上的膨胀螺栓可靠连接（如图1.2.8-1所示）。网格布（或钢丝网）宜置于抹面胶浆中间层部位。热镀锌四角焊接钢丝网丝径一般为0.8~1.2 mm，网孔边长一般为20mm×20 mm左右，实际采用的丝径和网孔边长可根据工程具体要求进行调整。
如果为轻质混凝土砌块墙体，则应在墙中预埋扁钢固定件来替代膨胀螺栓，以增加系统的安全性（参见图1.2.8-2）。

2.2聚氨酯硬泡外墙外保温工程喷涂法施工技术要点
2.2.1喷涂法施工工艺流程

（1）干挂石材或铝塑板等饰面层的施工流程
清理墙体基面浮尘、滴浆及油污；
抹面胶浆找平扫毛（墙体平整度、垂直度符合验收标准时可不进行此工序）；
在承重结构部位安装龙骨预埋件；
喷涂法施工聚氨酯硬泡保温层；
在龙骨预埋件上安装主龙骨；
按设计布局及石材大小在外墙挂线；
在主龙骨上安装次龙骨及挂件；
在石材上开设挂槽，利用挂件将石材固定在龙骨上；
调整挂件紧固螺母，对线找正石材外壁安装尺寸（挂槽内用云石胶满填缝）。
2.2.2 喷涂法施工技术要点及注意事项
（1）喷涂施工时的环境温度宜为10~40℃，风速应不大于5m/s（3级风），相对湿度应小于80%，雨天不得施工。当施工时环境温度低于10℃时，应采取可靠的技术措施保证喷涂质量。
（2）喷枪头距作业面的距离应根据喷涂设备的压力进行调整，不宜超过1.5m；喷涂时喷枪头移动的速度要均匀。在作业中，上一层喷涂的聚氨酯硬泡表面不粘手后，才能喷涂下一层。
（3）喷涂后的聚氨酯硬泡保温层应充分熟化48h~72h后，再进行下道工序的施工。
（4）喷涂后的聚氨酯硬泡保温层表面平整度允许偏差不大于4mm。
（5）在用抹面胶浆等找平材料找平喷涂聚氨酯硬泡保温层时，应立即将裁好的玻纤网格布（或钢丝网），用铁抹子压入抹面胶浆内，相邻网格布（或钢丝网）搭接宽度不小于100 mm；网格布（钢丝网）应铺贴平整，不得有皱褶、空鼓和翘边。阳角处应做护角。
如果饰面层为涂料，则室外自然地面＋2.0m范围以内的墙面，应铺贴双层网格布，两层网格布之间抹面胶浆必须饱满，门窗洞口等阳角处应做护角加强；饰面层为面砖时，应采取有效方法确保系统的安全性，且室外自然地面＋2.0m范围以内的墙面阳角钢丝网应双向绕角互相搭接，搭接宽度不得小于200mm。
（6）喷涂施工作业时，门窗洞口及下风口宜做遮蔽，防止泡沫飞溅污染环境。

2.3聚氨酯硬泡外墙外保温工程浇注法施工技术要点
浇注法施工工艺分为可拆模和免拆模两种。

2.3.1可拆模浇注法施工工艺流程
模板加工 设备调试等浇注施工准备

基层处理 找平放线 模板安装 浇注聚氨酯 模板拆除

按设计要求作饰面层 保温层界面处理
2.3.2免拆模浇注法施工工艺流程
设备调试等浇注施工准备
免拆专用模板加工

基层处理 找平放线 模板挂件安装 模板安装 浇注聚氨酯

按设计要求做饰面层 清理板缝及板面

2.3.3浇注法施工技术要点及注意事项
（1）由于聚氨酯硬泡保温层浇注法施工过程为隐蔽施工，其技术、质量、安全应遵循完善手段、强化验收的原则。
（2）浇注法施工作业应满足下列规定：
1）模板规格配套，板面平整；模板易于安装、可拆模板易于拆卸；可拆模板与浇注聚氨酯硬泡不粘连。
2）应保证模板安装后稳定、牢靠；
3）现场浇注聚氨酯硬泡时，环境气温宜为10℃~40℃，高温暴晒下严禁作业。
4）浇注作业时，风力不宜大于4级，作业高度大于15m时风力不宜大于3级；相对湿度应小于80%；雨天不得施工。
（3）聚氨酯硬泡原材料及配比应适合于浇注施工；浇注施工后聚氨酯发泡对模板产生的鼓胀作用力应尽可能小；为了抵抗浇注施工时聚氨酯发泡对模板可能产生的较大鼓胀作用力，可在模板外安装加强肋。
（4）一次浇注成型的高度宜为300mm～500mm。
（5）对于可拆模浇注法，浇注结束后至少15min方可拆模。浇注后的聚氨酯硬泡保温层应充分熟化48h~72h后，再进行下道工序的施工。对于可拆模浇注法，熟化时间宜取上限；对于免拆模浇注法，熟化时间可取下限。
（6）浇注法施工的聚氨酯硬泡保温层表面无需再进行找平层施工，但应做好饰面层施工的界面处理（这一点对于可拆模浇注施工的聚氨酯硬泡保温层尤其重要），例如刮涂界面剂等，以保证后续饰面层施工的可靠性；之后，按照不同饰面层相应的技术工艺进行饰面层施工。
（7）如果饰面层采用真石漆，则在完成保温层浇注后，可直接在保温层界面进行刮涂真石漆底涂、中涂、面涂等工序，完成真石漆饰面层施工。

办公楼屋面及墙体的做法为：

不上人保温屋面
1.涂料保护层
2.保温层硬泡聚氨酯喷涂50厚（ρ=30kg/m3）
3.防水层SBS 4厚一道
4.20厚1:3水泥砂浆找平层
5.最薄30厚LC5.0轻集料混凝土2%找坡层
6.结构钢筋混凝土板

办公楼外墙的做法
1、防潮隔汽层（必要时）+胶粘剂（必要时） 3、聚氨酯硬泡保温层B1级15mm厚
4、界面剂（必要时）5、玻纤网布120（必要时） 6、抹面胶浆（必要时）

对以上外墙以及屋面保温的做法，请进行分项报价，即每一个步骤的材料价以及总人工费。报价需为不含税价并且与2011年05月30日上午10点前盖章并且传真至0511-85110873.或者扫描并发送至175822410@.
联系人：徐志远13236351655
