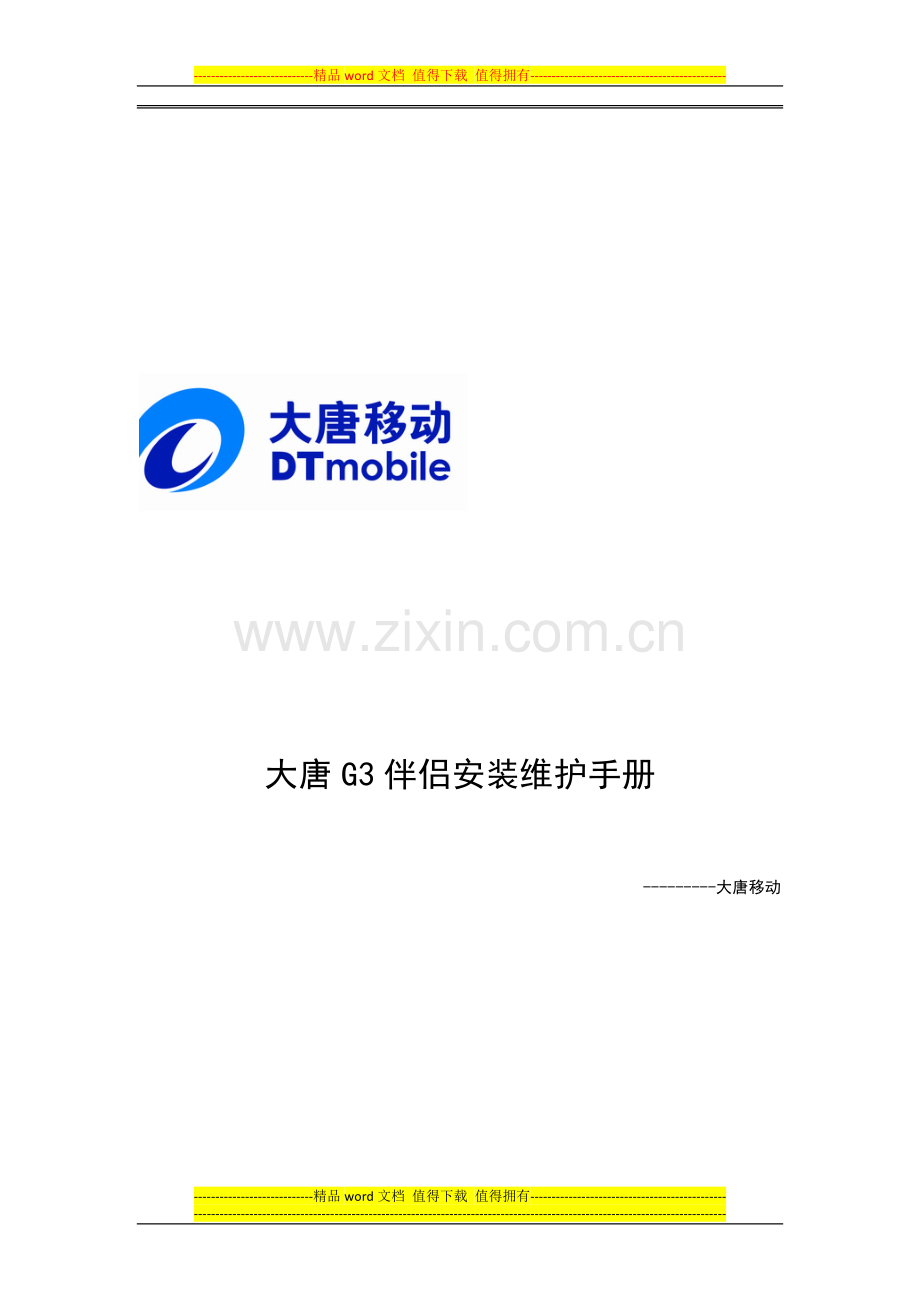

大唐G3伴侣安装维护手册

---------大唐移动

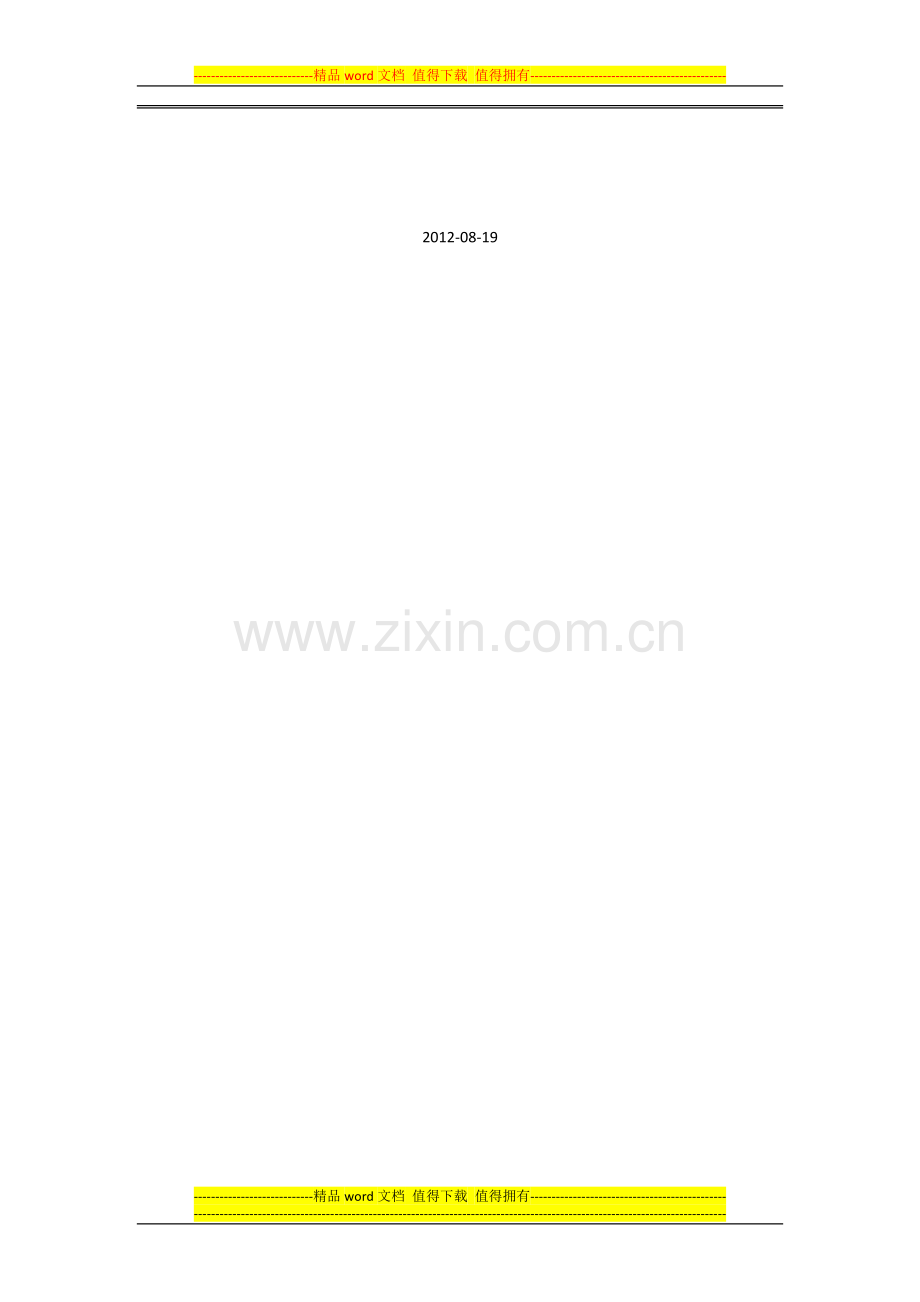

2012-08-19

目 录

1. 关于大唐移动 TD-FAP G3伴侣 4
1.1. TD-SCDMA G3伴侣移动通信系统网络架构介绍 4
1.2. 产品特点 4
1.3. 主要技术特点 5
1.4. 产品详细参数 5
1.4.1. 结构和环境指标 5
1.4.2. 技术指标 5
1.5. 产品外观与指示灯信息 6
1.5.1. 前面板指示灯状态含义 7
1.5.2. 后面板端口使用说明 7
2. 用户基本配置说明 8
2.1. 用户侧须具备的条件 8
2.2. 安装步骤 8
2.3. 手机用户 8
2.4. WIFI功能用户 8
2.4.1. 检查计算机设置 8
2.4.2. 配置TCP/IP 9
2.4.3. 计算机无线设置说明 10
2.4.4. 恢复出厂设置 10
3. WEB页面操作 11
3.1. 路由器页面操作 11
3.1.1. 系统状态界面 11
3.1.2. Internet（WAN）配置 13
3.1.3. LAN配置界面 15
3.1.4. 管理员密码界面 15
3.1.5. WLAN 网络配置页面 17
3.1.6. 高级设置页面 20
3.1.7. 管理工具页面 27
3.1.8. 退出 37
3.1.9. 重启 37
3.2. G3伴侣界面 38
3.2.1. 系统配置 38
3.2.2. 网优参数 39
3.2.3. 调测命令 47
3.2.4. 升级备份 47
附录一：常见指示灯的问题 49
附录二：有线网络检查 49
附录三：网络要求 50
附录四：TD网络验证方法 50
附录五、常见问题解答 50

1. 关于大唐移动 TD-FAP G3伴侣
大唐移动 TD-FAP G3伴侣 是一款面向中小企业和家庭用户市场的 3G 毫微微蜂窝基站设备，它综合了 TD-SCDMA 、LAN 和 WLAN 三种接入手段，提供数据、语音、视频、移动通信业务的四合一综合接入设备。
1.1. TD-SCDMA G3伴侣移动通信系统网络架构介绍
图1-1 TD-SCDMA G3伴侣系统示意图
如图1-1所示的TD-SCDMA G3伴侣系统示意图，主要包含有： G3伴侣 （G3伴侣）基站、G3伴侣网关、AAA服务器、G3伴侣 Manager 等。G3伴侣是一种小型、低功率蜂窝技术，通过固网宽带接入到移动核心网，为用户提供包括TD-SCDMA业务在内的固定移动融合业务，主要用于家庭及中小企业等室内场所，是室内覆盖增强方案之一。相关网元的接口见图1-1中标示。
1.2. 产品特点
l 覆盖范围：该基站在开放区域的覆盖范围为40-50米，在室内的覆盖范围为10-20米。
l 载波类型：G3伴侣支持A或者B频段载波，是一种单载波TD基站。
l 业务能力：G3伴侣可创建独立的无线环境，提供基本的语音、视频、数据、移动通信业务，用户可以使用TD-3G手机或者TD-3G上网本享受便捷的在线娱乐、数据下载等多项业务。
l 即插即用：尺寸小巧，便于安装，用户只需接入电源和宽带连接即可。
l 自动网规网优：该设备开机后，FMS根据G3伴侣上报的测量报告，为其分配最优的频点、码字以及邻区列表,使其实现自动网络规划、优化的功能；
l 精确的定位业务：每一个G3伴侣设备对应一个相应的室内小区，每一个室内小区都对应一个相应的扰码，基于精确定位业务(LBS)的网络可以清楚的了解用户所处的位置；
l 管理能力：G3伴侣设备管理与目前运用的宏网络的管理操作方法一样，远程进行告警、功率控制等管理；
l 具备WIFI功能，支持局域网范围内无线上网功能。
1.3. 主要技术特点
l 空口采用TD-SCDMA标准；
l 核心网采用 MAP标准；
l 低发射功率的无线接入装置 (FAP)；
l 支持G3伴侣管理系统(FMS)；
l 允许用户在住处或者SOHO等有宽带ISP连接可用的地方进行即插即用；
l 允许用户在G3伴侣和宏基站的覆盖区域之间能无缝移动,并且呼叫能被自动传送；
l 支持全部现有宏小区的功能(语音,分组数据业务,SMS,E911,语音邮件以及提示等)
l 通过采用IPSec安全协议,保障G3伴侣和运营商远端核心网在穿越公网进行通信时的安全性；
l WIFI、 LAN功能符合IEEE 802.11n/b/g标准，为计算机用户提供无线上网功能；
1.4. 产品详细参数
1.4.1. 结构和环境指标
参数名称
指标
TD-FAP G3伴侣
尺寸（长×宽×高）
180mm x 45mm x 135mm
重量
360克
安装方式
挂壁/桌面
功耗
家庭环境MAX:20mw/企业环境MAX:100mw
温度环境
-5℃-40℃
湿度环境
10%-90%
输入电源
DC12V
支持环保的技术
RoHS

1.4.2. 技术指标
F100T
参数名称
指标
支持频段
1880-1920MHZ/2010-2025MHZ
无线参数
支持TD-SCDMA
支持R4业务
支持HSDPA
符合IEEE 802.11n/g/b标准，最高速率达100Mbps以上
支持IP-Sec协议
物理接口
1个WAN口（10/100M以太网口RJ45接口）
2个LAN口（10/100M以太网口RJ45接口）
1个USB接口
1个电源接口
无线接口
TD信号无线接口
WIFI信号无线接口
开关按钮
设备复位按钮
电源按钮
LED指示
POWER/WAN/LAN/WIFI/FAP
尺寸（长×宽×高）
169mm x 43mm x 115mm
安装方式
挂壁/桌面
发射功率
家庭环境MAX:20mw/企业环境MAX:100mw
温度环境
-5℃-40℃
湿度环境
10%-90%
输入电源
DC12V

1.5. 产品外观与指示灯信息

1.5.1. 前面板指示灯状态含义
指示灯
指示灯颜色
描述
POWER
橘黄色
常亮：系统上电
熄灭：系统未上电
WAN
橘黄色
常亮： 与广域网联通，无流量
闪烁：处于连接状态，有数据传输
熄灭：未连接
LAN
橘黄色
常亮：连接状态，无流量
闪烁：处于连接状态，有数据传输
熄灭：以太网故障或者未连接
WIFI
橘黄色
常亮： Wifi功能开启
闪烁： 有数据传输
熄灭： wifi功能未开启
FAP
橘黄色
常亮： 小区建立，可以提供服务
闪烁： 有数据/信令传输
熄灭：功能未开启

橙色：G3伴侣上行存在干扰问题

1.5.2. 后面板端口使用说明
接口表示
作用描述
WAN接口
使用标准(RJ45接头)的网线连接该端口到上层网络设备。
LAN接口
使用标准(RJ45接头)的网络线连接该端口到您的PC上，使PC能够连接到internet设备。
USB接口

Reset键
重设，恢复出厂设置
电源接口
连接电源适配器相应插头
电源开关
开启/关闭设备的电源

2. 用户基本配置说明
2.1. 用户侧须具备的条件
（1）已开通3G业务；
（2）已开通2M或更高速率的宽带接入业务；
2.2. 安装步骤
（1）将专用鉴权卡正确插入G3伴侣，然后将设备放置在办公桌等平面物体上或者挂壁安装在比较牢固的墙体上，并选择比较合适的位置，便于无线网络覆盖整个区域，以提高无线连接的性能。
（2）网络电缆连接到G3伴侣设备后面板上的WAN端口.
（3）将电源适配器一端连接到电源插座，另一端连接到G3伴侣后面板上的电源接口。
（4）开机：在G3伴侣设备的后面板上找到电源开关，按一次开启G3伴侣设备。
（5）检查LED 指示灯:电源(Power)LED 指示灯应常亮.若开启无线和家庭基站功能，侧FAP和WIFI指示灯应常亮。每个使用中的 LAN(PC)连接，相应的LED 指示灯也将是亮的
（6）关机:按下电源开关，将启动关闭程序，G3伴侣设备开始关机。等待所有指示灯熄灭。
2.3. 手机用户
凡是合法的TD-SCDMA 3G手机、上网本及SIM卡用户，网络设置为自动选择或者手动设置为TD网络的用户，均可使用本设备提供的语音、视频、高速数据下载等业务；
2.4. WIFI功能用户
2.4.1. 检查计算机设置
首先禁止代理服务，建议关闭当前计算机上的VPN软件和相关防火墙软件。此处以在Microsoft Internet Explorer中为例。
①在浏览器窗口中，选取菜单项[工具—>internet选项]。进去Internet选项窗口。
②在Internet选项窗口中，选择连接页签，并单击局域网设置按钮。
③取消为LAN使用代理服务器选项，单击确定按钮。

2.4.2. 配置TCP/IP
当计算机操作系统为windows95、windows98、windows ME、windows 2000 windows XP之一时，计算机的设置步骤有以下两种方法，推荐采用第一种。下面以windows XP操作系统为例，其他的操作系统类似。
第一种方法：PC机可以通过DHCP方式从本终端产品获取一个地址。
①在windows任务栏中，选择开始，然后单击控制面板。
②双击网络连接图标。
③右键选取本地连接后，单击属性，选取Internet协议（TCP/IP），单击属性。

④在Internet协议（TCP/IP）属性对话框中，设置本机IP地址获取方式为自动获得。
⑤设置DNS服务器地址为自动获取。
⑥单击两次确定按钮，确认并保存您的设置。
第二种方法：PC机设置为静态地址。
①在windows任务栏中，选择开始，然后单击控制面板。
②双击网络连接图标。
③右键选取本地连接后，单击属性，选取Internet协议（TCP/IP），单击属性。

④在Internet协议（TCP/IP）属性对话框中，选中使用下面的IP地址，指定本机IP地址与本设备产品地址为同一网段，既 Xxx.xxx.xxx.xxx （其中x为2-254的任意十进制整数），子网掩码设置为255.255.255.0，默认网关设置为Xxx.xxx.xxx.xxx 并设置静态DNS服务器地址为Xxx.xxx.xxx.xxx
2.4.3. 计算机无线设置说明
①当电脑配置有无线网卡时，就可接入WLAN网络。
②在接入WLAN网络前，需要完成计算机的网线网卡的安装和设置。
③完成无线网卡的安装和设置后，无线网卡会自动搜索无线网络，搜索成功后，即可使用。如果在家庭网关设备上配置了加密密匙，侧计算机在加入到家庭网关设备的无线局域网时将提示用户输入相应的密匙。
2.4.4. 恢复出厂设置
若无线设置错误导致设备无法使用或忘记登录密码，可通过恢复出厂默认设置解决。
①在设备正常运行的状态下，将细针插入reset小孔中，持续按下reset键5秒以上放开。
②系统将自动恢复出厂默认设置，并自动重新启动。
3. WEB页面操作
3.1. 路由器页面操作
G3伴侣设备是家庭基站与无线路由器的集合体，提供了基于web页面的设置功能，用户可以通过web浏览器来设置和管理G3伴侣。另外，为了保证G3伴侣设备TD功能的正常使用，建议用户使用G3伴侣集成的wifi功能上网，而不要使用其它的wifi路由器。

1、首先打开IE浏览器，在地址栏中输入http：//10.10.10.254后，点击回车键，显示如下图所示的登录界面。

2、输入正确的用户名和密码（设备初始的用户名和密码详见设备后的说明，本设备用户名和密码默认为admin、admin），单击确定按钮，登录路由器的设置页面。
3、如需注销/退出web页面，请单击web页面的退出连接即可。
3.1.1. 系统状态界面
本页面显示的内容均为后面各页面配置的内容的总括。

点击“连接细节”按钮，可以看到如下画面，显示了设备的一些网络连接状态。

3.1.2. Internet（WAN）配置

WAN带宽选择
根据用户实际的带宽设置
PPPoE
拨号方式为PPPoE时的设置选择
DHCP
拨号方式为DHCP时的设置选择
固定IP 地址
拨号方式为固定IP地址时的设置选择
3.1.2.1. PPPoE用户参考设置

Internet(WAN)配置 -> 选PPPOE -> 点“下一页”-> 填“帐号”和“密码”（对应ADSL帐号和密码）-> 点“完成”-> 设备自动重启（无须人工干预）。
3.1.2.2. DHCP用户参考设置
DHCP方式如果有要求绑定MAC地址的，在如下页面进行修改。如无需绑定，请使用默认值。

Internet(WAN)配置 -> 选DHCP -> 点“下一页”->点“完成”-> 设备自动重启（无须人工干预）。
3.1.2.3. 静态（固定IP）用户参考设置
当互联网服务提供商给您提供了所有广域网IP信息时，请选择静态（固定IP）模式，在下图的界面中分别输入相应的信息，点击确定。

Internet(WAN)配置 -> 选固定IP地址 -> 点“下一页”->输入相应的信息：要使用的ip地址、子网掩码、网关地址、DNS服务器地址->点“完成”-> 设备自动重启（无须人工干预）。

3.1.3. LAN配置界面

LAN
IP地址
使用缺省值除非该地址已经在使用或您的 LAN 是使用的是一个不同的IP 地址范围。后者输入一个在局域网(LAN)范围内闲置的 IP 地址
子网掩码
缺省值 255.255.255.0 是标准的小(C 类)网络。对其它网络，需要设置局域网(LAN)的子网掩码(在同一网段上的值相同)。
DHCP服务器
如果选择，当PC启动时，F100T将自动分配IP 地址给在您LAN/WLAN 上的PC(DHCP)客户端。
起始 IP 地
DHCP 服务器将会分给客户端的开始IP
结束 IP 地址
DHCP 服务器将给会给客户端的最后一个IP。
租用期

3.1.4. 管理员密码界面
本页面用来设置管理员的登录密码，默认配置为SZHzone，用户名暂不支持修改。

一旦您已重新指派一个密码给F100T(在上图密码页面上)当您连接时，将提示您输入新密码，如下图所示。

3.1.5. WLAN 网络配置页面
3.1.5.1. 工作模式

工作模式
SSID
如果使用 ESS(使用多节点扩展服务设置)，这个地址被称作ESSID(扩展服务设置标识)。所有无线客户端必须使用相同 SSID/ESSID 才能连接到这个节点。
模式
选择AP模式
无线开关
是否打开无线开关
点击配置或者安全设置方式，出现下面配置界面。

安全系统
选择需要的选项，设置所选的模式：
· 禁用-不使用安全系统。用户无需认证，数据在传送中没有被加密。
· WEP - 如果使用, WEP (有线等效保密) 在传输之前加密数据。 这提供了强大的安全和隐私功能。所有的WLAN设备必须使用相同的设置。
· WPA-PSK - 这个版本的WPA使用PSK提供认证，所以不需要Radius服务器。所有的WLAN设备必须使用相同的PSK。. 传输的数据由从PSK衍生的256位的密钥加密。这个密钥定期的更换，可以提供更强的保护。WPA比WEP更安全，应该被优先采用。
· WPA2-PSK - 这是WPA的后续版本，提供改进的安全保护。
· WPA-802.1x - 这个版本的WPA要求使用Radius服务器用于认证。每一个用户(WLAN客户端)必须有一个“用户”用于登录Radius服务，设备必须有一个“客户端”用于登录。传输的数据被自动生成的密钥加密。
PSK
输入共享密匙值。数据使用根据此共享密匙自动换算出来的密钥加密。WLAN客户端必须使用相同的共享密匙。PSK长度必须在8~63字符之内。
WPA 加密方式
选择所使用的加密算法，WLAN客户端必须使用相同的加密算法。

3.1.5.2. 选项

选项
地区
从下拉菜单中选择您所在的区域。这个区域将显示这个无线产品将要工作的区域。在这里所列区域之外的区域使用该产品可能是不合法的。如果您的国家或区域没有在此列出，您要跟当地政府联系以获得更多信息，确定允许使用哪些频道(频道数值的变化依照所选区域的变化而变化)。
802.11 模式
选择需要的模式：
· BGN- 通常使用这个默认值
· 仅G-选择此项时，可保证使用 802.11G 模式的WIFI设备得到高速连接，而使用802.11B模式的WIFI设备则完全不可以连接。
· 仅B-选择此项时， 802.11G 是无效的. 802.11G 模式的WIFI设备只有兼容标准的802.11B模式时才可以连接。
信道
在这一栏确定使用哪种工作频率。一般情况下不需要更改这个数值，除非跟附近的其他访问节点有冲突。
扩展信道
选择在你的WLAN网络中你希望使用的扩展信道。
带宽
如果使用802.11BGN模式，选择你希望使用的带宽。

3.1.5.3. MAC过滤

MAC地址过滤这个功能可以避免未知的无线客户端连接到您的设备。
· 所有的 WLAN 站点- 所有无线客户端都可以连接到设备。
· 仅可信的 WLAN站点- 只有被选择的无线客户端才能连接到设备。点击“设定WLAN站点”按钮选择允许的无线客户端。
3.1.6. 高级设置页面
3.1.6.1. Internet（WAN）

Internet
DMZ
“DMZ”PC 将接收所有的未知连接和数据。这个功能通常用来解决在防火墙后面一些应用程序不能正常工作的情况。“DMZ PC”处于防火墙外部，受到攻击时变得更脆弱。由于这个原因，仅在需要时，才启用DMZ 特性。如果 DMZ 特性被启用，您必须选择该PC 作为“DMZ PC”使用。
URL过滤
URL 过滤功能可以用来阻止不受欢迎的网站的访问。可以根据需要选择以下选项：
· 禁用 - 关闭此功能。
· 按时间表阻止 - 按照在时间表页面中设定的时间阻止访问。
· 一直阻止 - 在所有的时间都阻止访问。不依赖于时间表页面。点“配置URL过滤表”按钮进行添加或者编辑“过滤字符串”的内容，以确定哪些站点需要被阻止掉。

3.1.6.2. 访问控制
本页面用来设置允许访问的的PC机。

Internet访问
访问控制
有以下几个选项可供选择：
阻止服务
阻止服务的内容；
时间设置

可信任的PC
点击启用“可信任的PC”

设置”可信任的PC”

3.1.6.3. DDNS
结合虚拟服务器特性，这种免费服务是十分有用的。它允许 Internet 用户使用一个URL 而非一个IP 地址与您的虚拟服务器连接。这也解决了一个动态IP 地址的问题。用了一个动态IP 地址，您的IP 地址随连接而改变，它会使与您的连接变得困难。
DDNS 服务工作如下（dyndns.org 域名为例）：
1. 您必须到http://www.dyndns.org 为服务注册(登记是免费的)。您的口令将以电子邮件
形式发送给您。
2. 在注册以后，使用“创建新主机”选项(在www.dyndns.org)申请您需要的域名。
3. 在F100T的动态域名页面输入您从www.dyndns.org 申请的数据。
4. F100T将自动确认您当前的IP 地址已被记录在http://www.dyndns.org内。
5. 用户在Internet 上将可以使用您的域名与您的虚拟服务器(或DMZ PC)连接，如上图页面所显示。

使用DDNS服务
选择复选框，启用 DDNS 功能。并且在“服务供应商”的下拉菜单中选择要使用的DDNS 服务商。
服务供应商
选择该设备支持的内嵌动态域名服务提供商
网站
点击这个按钮打开一个新窗口，并连接到所选的 DDNS 服务提供商的Web 站点。
Internet IP 地址显示当前设备的 InternetIP
主机名
输入 DDNS 服务商分配给您的域名。如果有多个域名，可以输入一个最想使用的。
用户名
注册时在 DDNS 服务商网站上输入指定的用户名。
密码
输入从 DDNS 服务商网站得到的当前口令。
动态域名状态
这里的信息是由 DDNS 服务器返回的。
· 通常这里的信息一般显示“更新成功”(当前IP 地址在DDNS服务器上被更新)。
· 如果信息显示“没有主机”，这说明所输入的主机名称没有分配给您。如果看到这样的提示或者其他错误信息，您联系DDNS 服务供应商，解决问题。
3.1.6.4. 选项
在这个页面，您可以设定 WAN 口响应ping ，UPnP，以及VPN 通过等设置。在“系统工具”页面，单击“选项”出现以下页面：

Internet
WAN 口响应Ping
启用此项，WAN 口会响应来自Internet 对其的ping。
MTU
设定最大传输单元（MTU）的值。
Upnp
启用UPnP
UPnP (通用即插即用)允许自动发现配置连接到您的LAN 的设备。UPnP 由WindowsME， XP ，或更高版本。
· 如果启用，这台设备通过 UpnP 将是可见的。
· 如果禁止，这台设备通过 UpnP 将是不可见的。
广播周期
无线 3G 信息中心广播自己的UPnP 信息的周期，这个周期设定得小，可以保证设备状态及时的更新，但是会增加网络负担；如果设定的太大，则无法保证实时的设备状态，但是可以减轻网络负担。
广播存活时间间
每个 UPnP 封包广播的跳数。
Ttl
TTL值选项
· 标准Ttl
· 保持Ttl
· Ttl+1
· Ttl=1
· 自定义
3.1.6.5. 时间设置
时间表可以应用在 URL 过滤。
• 可定义两个独立时间段。
• 时间必须使用 24 小时时钟的值。
• 如果某天的时间段为空，将不会有任何阻塞动作。

时间设置
星期
可为星期中的每一天独立设置时间段。
时段 1/2
可定义两个独立时间段。根据需要，时间段 2 可为空。
起始
使用 24 小时时钟值输入起始时间。
结束
使用 24 小时时钟值输入结束时间。
本地时间
时区
选择设备所在地的正确时区，这里会影响到日志中的日期/时间是否正确。
日光节约时间校准
如果您所在的时区使用日光节约时间，则必须在调整周期的开始勾选此项；并且在调整周期结束时去掉此项。
使用此NTP 服务器
如果您需要使用特定的 NTP 服务器，请在此处输入NTP 服务器的IP 地址。
当前时间
显示在目前设定下的当前时间。

3.1.6.6. 特殊应用
点 Internet 页面上的“特殊应用”按钮，进入特殊应用页面，然后可以定义您特定的应用程序。您需要关于该应用程序的详细的信息，这些信息可通过该应用程序的供应商得到。此外，注意在此页面上“进入端口”和“外出端口”术语参考客户(PC)的观点。

启用
根据需要来利用它启用或禁用特定应用程序。
名称
输入一个名字以便标识该特定应用程序。
外出端口
· 协议类型- 选择协议(TCP 或UDP)用于从特定应用程序或服务中接收数据(一些应用使用不同的协议来处理呼出或呼入数据)。
· 起始端口- 为了接收数据，输入被该特定应用程序所使用的端口号范围的起始值。如果应用程序使用单一的端口号，“开始”和“结束”域输入同一个值。
· 结束端口- 为了接收数据，输入被该特定应用程序所使用的端口号范围的结束值。
进入端口
· 类型- 选择协议(TCP 或UDP)用于发送数据到远程系统或服务。
· 起始端口- 为了发送数据，输入被该应用程序的服务器端所使用的端口号范围的起始值。如果应用程序使用单一的端口号，“开始”和“结束”域输入同一个值。
· 结束端口- 为了发送数据，输入
使用特殊应用程序
• 按要求配置特定应用程序页面。
• 在您的 PC 上，正常使用应用程序。记得在任何时候仅有一个PC 使用每个特定的应用程序。也就是，当一个PC 使用特定应用程序完成后，在另一个PC 能使用同一个特定应用程序之前，需要设定“超时”。超时时间间隔可以最多到3 分钟。
注：如果应用程序仍不能正确工作，试用“DMZ”特性。

3.1.6.7. 单端口转发

应用
选择要应用的协议类型。
外部端口
为了接收数据，输入被该特定应用程序所使用的外部端口号。
内部端口
为了接收数据，输入被该特定应用程序所使用的内部端口号。
协议
协议类型- 选择协议(TCP 或UDP)用于从特定应用程序或服务中接收数据(一些应用使用不同的协议来处理呼出或呼入数据)。
IP地址
使用单端口转发的设备IP地址
启用
根据需要来利用它启用或禁用特定应用程序。
3.1.6.8. 多端口转发

应用
选择要应用的协议类型。
起始端口
为了接收数据，输入被该特定应用程序所使用的端口号范围的起始值。
结束端口
为了接收数据，输入被该特定应用程序所使用的端口号范围的结束值。
协议
根据需要来利用它启用或禁用特定应用程序。
IP地址
使用多端口转发的设备IP地址
启用
根据需要来利用它启用或禁用特定应用程序。

3.1.7. 管理工具页面
3.1.7.1. 配置文件
本功能可以将当前F100T的配置作为一个文件保存到PC 上。您还可以把已备份的配置文件从PC 导回到F100T中。在这个页面允许您把无F100T设置恢复出厂值。所有数据都将恢复缺省值。

备份配置
使用这个功能可以将当前的配置保存到 PC 上的一个文件中。点击“保持”开始备份当前的配置。
恢复配置
这个操作可以把当前备份的配置文件导入到无线 3G 信息中心中。点击“浏览”选择配置文件，点击“恢复”开始导入配置文件。警告！ 导入配置将覆盖当前所有的设置。
默认配置
点击“出厂默认设置”按钮，将使无线 3G 信息中心恢复出厂时的默认设置。
警告！将删除当前所有配置。

3.1.7.2. PC数据库
无论何时，当您需要选择一台 PC(例如用作“DMZ”PC)时就使用到了PC 数据库。它取消了输入IP 地址的要求。下面的页面显示了PC 数据库的示例。

本页面显示已经连接的客户端设备，点击刷新可以刷新当前显示的连接客户端；点击高级可进入如下界面进行设置

PC 数据库（高级）页面
已知的 PC
列出全部条目。显示的数据是“名称(IP 地址)型”.“类型”总是表明PC 是否连接到局域网。
编辑
使用此按钮改变列表中所选 PC 的数据。所选PC 的数据将显示在可编辑的“属性”域中。(单击“更新”保存变动)。
删除
在两种状态下，需要使用此按钮删除列表中所选的 PC：
· PC已经从局域网中移除。
· 表项不正确。
PC 属性
名称
如果要添加新的 PC，在这里添加PC 的名称。输入PC 的名称，最
好符合PC 的“主机名”。
IP 地址
选择适当选项。
· 自动发现(DHCP 客户端)- PC 被设置成DHCP 客户端(Windows：“自动获取IP 地址” )。如果这样设置，F100T将为PC 分配IP 地址。这个地址可以改变，但通常不变。
· DHCP 客户端-保留IP 地址- 如果PC 被设置成DHCP 客户端，并且您希望F100T为此PC 分配相同IP 地址，选择此选项。输入所需的 IP 地址。只需要最后一个域。其他域将被设置成符合F100T的IP 地址。
· 固定 IP 地址(在PC 上设置)- 如果PC 使用固定(静态)IP 地址，选择此选项。输入分配给PC 的IP 地址。(该PC 必须配置成使用此IP 地址)
MAC 地址

选择适当选项。
· 自动发现(PC 必须在LAN 内可以探访的到)- 选择这个选项，使F100T连接PC并发现它的MAC 地址。只有在PC 接通电源并连在局域网内时可行。
· MAC 地址是- 输入PC 的MAC 地址。MAC 地址也被称作“硬件地址”，“物理地址”，或“网络适配器地址”。F100T使用它作为每台PC 的唯一标识。正因为如此，MAC地址不能为空。
清除格式
清除属性框，以便添加新 PC 的相关数据。
作为新条目添加
添加新的 PC 到列表，使用“属性”框内的数据。
如果选择“自动侦测”(根据MAC 地址)，PC 将发送一个“ping”测定它的硬件地址。如果PC 是不可用的(没有连接或电源没有接通)，则不能添加它。
更新选中的PC
更新(编辑)所选的PC，使用“属性”框内的数据。
刷新
更新页面显示的数据。
标准配置
点击这个按钮进入标准“PC 数据库”页面。
3.1.7.3. 日志
日志记录了G3伴侣的各种活动。这里的数据有利于解决一些故障，但是开启全部日志将产生大量数据并且会对性能有一些影响。在设备内部只能存储一小部分的日志数据，不过可以通过 E-mail 把这些数据发送到您的邮箱。

日志
当前时间
显示当前的时间信息。
刷新日志
刷新当前日志列表。
清除日志
清空当前日志列表。
发送日志
把当前的日志发送到“电子邮件”设定中，指定的信箱里。
日志包含内容
可以选择以下几个日志内容：
· 访问被阻止的网页时，会被记录到日志。
· 通过 Web 页面访问此设备的链接会被记录到日志。
· 对此设备进行的操作会被记录到日志。
· 发现 DoS 攻击时，会记录在日志里。
· 外部的(Internet)连接
· 访问控制
Syslog
禁用
关闭系统日志。
在LAN内广播
选择此项设备会把 系统日志信息在 LAN 内广播。
发送到此 Syslog 服务器
把系统日志发送到指定的日志服务器上。可以在后面的空格内键入日志服务器的IP 地址。
3.1.7.4. 电子邮件
使用电子信箱，方便快捷的收到设备的日志和报警信息。

电子邮件通知
启用电子邮件通知
勾选此项，下面的设定才会生效。
发送到这个邮件地址
以正确的格式填写一个邮件地址，系统设定的信息将会被发送到这个邮件地址。
从这个邮件地址发送
以正确的格式填写一个邮件地址，系统向邮箱投递日志邮件时将会显示从这个邮箱中发出该邮件。
外出(SMTP)邮件服务器
在这里设定发送邮件的服务器地址，比如 ，或者一个IP 地址。系统信息将会从这个邮件服务器发到指定邮箱里。
我的 SMTP 邮件服务器需要认证
如果需要，勾选此项并输入 SMTP 服务器的认证信息，包括用户名和密码。
邮件报警
立即发送邮件报
当有以下三种情况中的一种或者多种发生时，系统就会立即发送邮件报警。这三种情况是可选的。
· 侦测到 DoS 攻击时
· 侦测到端口扫描时
· 有人尝试访问被阻止的站点时
邮件日志
从不
不发送邮件日志。
日志满了时
当系统内存中的日志满了，就会自动发送到邮箱。
每小时
每小时往指定邮箱发送一次日志。
每天
每天往指定邮箱发送一次日志，这里可以选择每天发送日志的具体时间。
每周
每周往指定邮箱发送一次日志，这里可以选择每周发送日志的具体时间。

3.1.7.5. 诊断
在这里允许您执行“Ping”和“DNS 查询”。这两个功能对解决网络问题很有用。并
且可以在这里看到路由表信息。“网络诊断”页面如下所示。

IP 地址
输入您要 ping 测试的IP 地址。这个IP 地址可以是Internet 上的。
注意：假如这个IP 地址是Internet 上的而且当前没有连接存在。您将会得到一个“超时”的错误。
Ping 按钮
输入 IP 地址后，点击这个按钮开始“ping”。结果将会切换出一个“Ping 结果”栏，ping 的信息都会显示在这个栏里。
Internet域名
输入您想要查询的 DNS 域名或者URL。
注意：如果这个IP 地址是Internet 上的而且当前没有连接存在，您将会得到一个“超时”的错误。在这个例子中，请等待几秒钟重试。
Lookup按钮
在输入域名/URL 后，点击这个按钮开始“DNS 查找”过程。结果会显示在IP 地址对应的位置处。
显示路由标表
点“显示”按钮会显示设备目前的路由表状况。
3.1.7.6. 远程管理
这个功能允许您通过 Internet 管理G3伴侣。当管理员无法从本地网络连接到设备时 ，可以通过远程管理的方式
