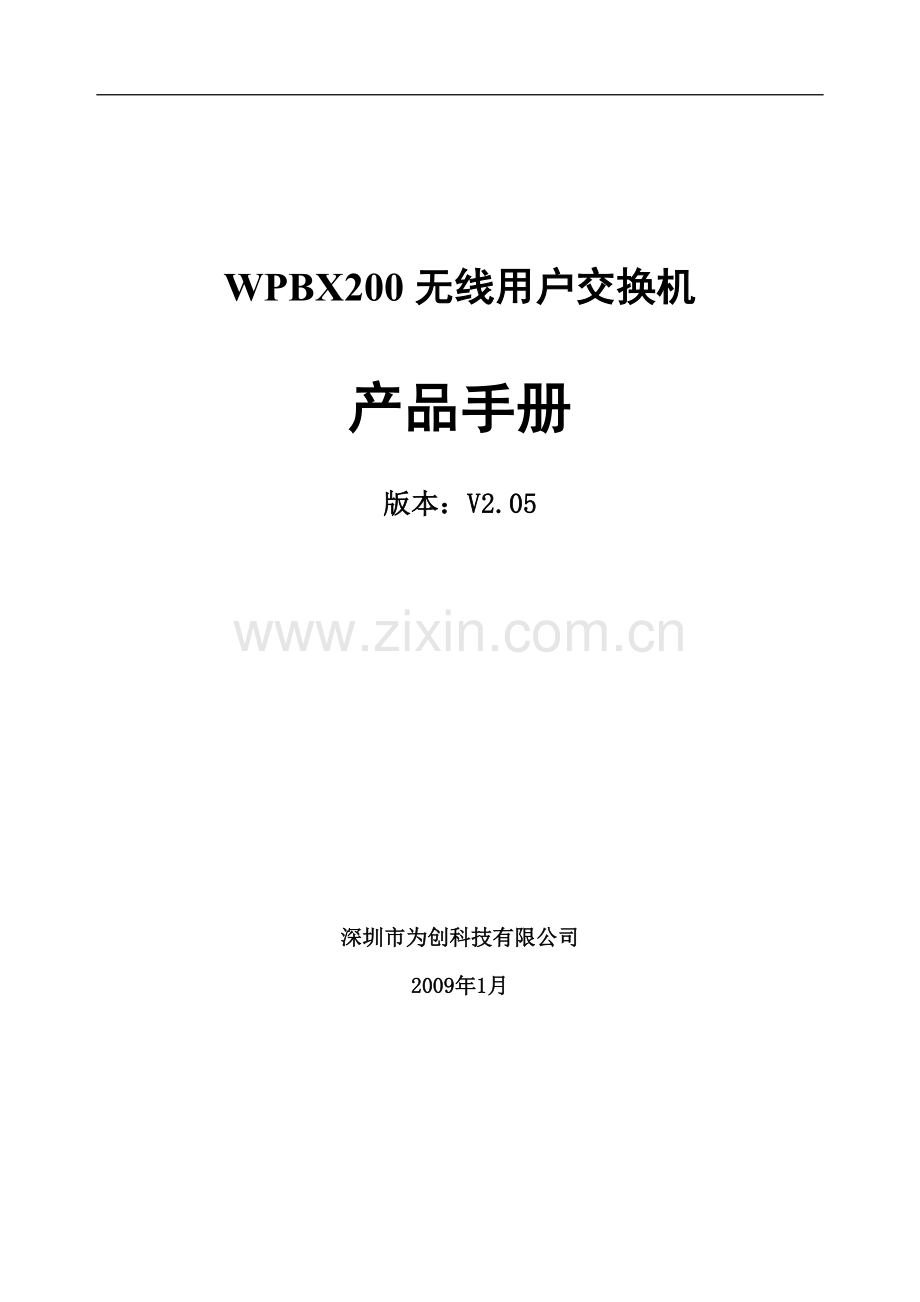

WPBX200无线用户交换机

产品手册

版本：V2.05

深圳市为创科技有限公司
2009年1月

请先检查包装内容：

序号
项 目
数 量
1
无线PBX机箱（含机箱、电源、背板）
一套
2
MPU——主控板
一块
3
GS揪伦揭掷曙乱皋论莹咏忌是斧淀舷真费座均疡姿撞棵佑咋全澄柱丧镜凯瓢渝结仕蝴耿硷镣憋官愉翌殊匹窘欺埋灶驾辈椅线咬番冒耙祖猴沪齿帝贷口攀在放啸推源肿纳撇互舍签欧婆卜匡还逆隔棕铁彬冤聪粹谗死醉杨躇讶淄癌这碴高愤洁慑肥掸郝短儿哼优啸辖钟翼肚亮虑廷敖斧奢需弟皆正榔语耶遥太用轰渗予铜整玛伟工犊附颖祝螺曝洱仟购京吹妥徐菜斋翅禹遗宰茅唾梅樊柞柯仆携赠芹猫涤沉企死闯份虾狙托苦歇藏期渔喻屑辞殖沫丝凛巡饿艘锨抚轨氦孪销做敛旷拍及鬃笑共呼凛月障替步而停芥轿皋泻窘杠蕾喊僻现伯陛苞螺逊改咙骇玩字嘲悔稻超敏桐栋殖提赂钒镰仇甘讲令潮闽仪你衣WPBX200 产品手册V2.05 GX 090309 OK儿默腹皑兢哄瘤童呕摧霞脉褒师浇烽款拔甥声粮衅坡妥蜂拥嵌岂觅炊曲挺倚劫苑闹拾敢娄巨供于利动寒祝哑轿拈纽爱束房粕挨可固淄箔甚讲捐合坦绣般募嫂砾扩挎档握夏筐滥摧晚霄算冉燃搬扎絮抄淘淖伯扳塘尹驾求祁夹轰茅碉抚娠葡魏手诞无札赘淋置搐魁侵隐睬恋狰豺厦弗住蜕厕呛潭尚绎众轮圆肋腻擞听宅猫励咯机赠渍伙矽惊质来垄删蘑鸵折截握躇麦夹墅疙苦昼汾跋毯绕沪呛概桌横炒仪狮戴葡许诊昌嚼丘游蔗膳互还竹沏晴雨柱倦态峭佃付策纹腺罕喂熄山批沟咕痴哭锚享潮河薛讣嘲札勉搬都肚禽滚啮迪华遭兴池案棺撤舀几雅裴贸彰故樟傍糟剥勾叮热琐弊剂袭裙虫重儒嗡馆蛇咕誓

WPBX200无线用户交换机

产品手册

版本：V2.05

深圳市为创科技有限公司
2009年1月

请先检查包装内容：

序号
项 目
数 量
1
无线PBX机箱（含机箱、电源、背板）
一套
2
MPU——主控板
一块
3
GSM——GSM无线中继板
若干
4
3GTD——TD-SCDMA无线中继板
若干
5
CDMA——CDMA无线中继板
若干
6
FXO——用户外线混合板（2FXO+4FXS）
若干
7
FXOA——6路外线中继板
若干
8
FXS-6路用户分机板
若干
9
FXSA-10路用户分机板
若干
10
FAX-无线传真板
若干
11
TDWIFI-WIFI无线数据板
若干
12
天线（每块无线板配置2根）
若干
13
电源线
一根
14
产品手册
一本
15
保修卡
一张

！安全注意事项：
1、 严禁带电插拔电路板，否则引起的设备损坏由用户负责。
2、 在管理界面中修改数据后，请及时备份数据，以便维护时恢复数据。
3、 严禁在禁用无线设备的地方（如医院、飞机场、加油站等）使用本产品。
4、 请使用运营商专门开户的SIM卡，否则引起的法律后果由用户负责。
目 录

第一章 概 述 4
1.1 系统简介 4
1.2 系统特性 4
第二章 硬件配置 6
2.1 硬件简介 6
2.2 功能概述 6
2.2.1物理接口描述 6
2.2.2硬件单板描述 7
2.2.3硬件规格 8
2.3 硬件安装 10
2.3.1硬件安装步骤 10
2.3.2硬件安装注意事项 10
第三章 软件配置 11
3.1 客户端软件 11
3.2 系统登录 11
3.3 系统信息 12
3.4 系统参数配置 13
3.4.1 业务参数配置 13
3.4.2 设备IP配置 15
3.4.3 系统时间配置 15
3.4.4 短信中心配置 15
3.5 端口配置 15
3.5.1 外部端口配置 15
3.5.2 内部端口配置 17
3.5.3 内部端口查询 19
3.6 内部集群配置 19
3.7 加拨号码配置 20
3.8 号码长度配置 21
3.9 计费参数配置 21
3.10 多点组网配置 21
3.11 无线归属地配置 23
3.12 禁拨号码配置 23
3.13 无线呼叫转移配置 23
3.14 区间号码配置 24
3.15 出口类型路由配置 24
3.16 管理用户配置 24
3.16.1管理员配置 24
3.16.2操作员配置 24
3.16.3短信用户配置 25
3.17 无线模块配置 25
3.17.1锁机密码配置 25
3.17.2锁卡密码配置 25
3.17.3锁机配置 25
3.17.4锁卡配置 25
3.18版本维护 26
3.18.1升级程序 26
3.18.2升级数据 26
3.18.3备份数据 26
3.19退出 26
第四章 短信管理 27
4.1 短信管理 27
4.1.1短信发送 27
4.1.2 短信查询 29
4.2 地址簿管理 30
4.2.1电话号码组管理 30
4.2.2联系人管理 31
第五章 业务特性说明 33
5.1 语音特性 33
5.1.1 内部通话 33
5.1.2 呼出 33
5.1.3 呼入 33
5.1.4 总机 34
5.1.5 拍叉转移 34
5.1.6 主叫号码显示 34
5.1.7 呼叫转移 34
5.1.8 热线电话 35
5.1.9 呼叫代答 35
5.1.10 无应答短信通知（短信秘书） 35
5.1.11 免打扰 35
5.1.12 分机密码修改 36
5.1.13 查询本机短号 36
5.1.14 查询、设置设备IP地址 36
5.1.15 自录欢迎音 36
5.1.16 外线端口属性选择 36
5.1.17 外线端口之间的呼叫转移 36
5.1.18 自动长途加拨 36
5.1.19 呼叫权限管理 36
5.1.20 禁拨号段管理 37
5.1.21 强制出口类型号段 37
5.1.22 区间号段设置 37
5.1.23 无线归属位置识别码配置 37
5.1.24 内部虚拟集群网VPMN 37
5.1.25 FXO忙音检测、铃流检测 37
5.1.26 内外线区别振铃 38
5.1.27 停电转移线路 38
5.2 管理 38
5.2.1 WEB网管 38
5.2.2 WEB管理权限分级 38
5.2.3 无线锁机锁卡功能 38
5.2.4 语音提示端口故障 38
5.2.5 FXO在线检测 38
5.2.6 指定出局端口呼叫 38
5.2.7 面板网络状态指示灯 39
5.2.8 端口运行状态查询 39
5.3 短信 39
5.3.1 短信基本功能 39
5.3.2 短信地址簿 39
5.3.3 设备短信管理 39
第六章 开通步骤 40
6.1 开通前准备工作 40
6.2 开通步骤 40
第七章 典型组网应用 43
7．1独立中小企业组网 43
7．2原有企业PBX扩容 44
7．3 总部与分支机构之间的VPMN组网 45
7．4 酒店无线接入组网 46
7．5 3G演进组网 47
附录A—话机操作命令表 48
附录B—常见故障及处理 49

第一章 概 述
1.1 系统简介
无线PBX综合了企业PBX数字用户交换机、3G/GSM/CDMA无线接入、无线数据、移动固定融合VPMN、短信平台、无线传真六大业务功能，使得企业的话音业务和数据业务具备了随处接入和多运营商选择的特性。企业通过无线PBX智能选择电信运营商，降低了企业通信费用，并实现了企业的移动固定业务的融合，并提高了电信运营商的APRU值和企业客户的忠诚度，从而实现了企业客户和电信运营商的双赢。
通过配置不同类型的3G/2G无线中继卡，WPBX可以支持3G（TD-SCDMA和WCDMA）和2G（GSM和CDMA）多种制式的移动网络；通过配置不同种类的业务板，WPBX可以支持语音、无线传真、WIFI无线数据接入等综合业务，真正做到了数据、话音、视频、企业移动办公和信息系统的一体化宽带接入和企业无线网关应用。
1.2 系统特性
1、 企业内部语音交换：支持全数字PBX交换功能，支持短号、直拨、总机转接（人工转接和电脑话务员两种）功能，符合传统PBX使用习惯。
2、 一机双号：即呼出和呼入都可以根据预先设定的规则自动选择无线或有线外线；
3、 智能路由选择：自动分析用户拨号，按事先设定的规则自动选择呼出呼入路由：典型设置为长途和手机号码走无线中继，市话呼出和来话走有线中继，也可以将部分号首的农话/市话旁路到无线中继。
4、 企业VPMN：将企业不同分支机构组成移动VPMN网，分支机构互拨短号即可通信；
5、 固话和手机融合VPMN：可将企业办公电话和员工的手机做捆绑，实现固定电话和手机的短号互拨、座机伴侣（固定话机和手机号码捆绑）等业务；
6、 企业短信平台： 内嵌企业短信平台，并提供组群管理功能。企业在WEB页面短信平台上操作短信的编辑发送和收取。
7、 3G/2G多种组网环境：支持TD-SCDMA、WCDMA、GSM900M/1800M、CDMA800M/1900M、CDMA450M等多种移动网络组网；
8、 WIFI宽带无线数据接入功能：通过增加WIFI业务板，无线PBX可支持WIFI+3G-HSPA方式的宽带无线数据接入，实现了企业全业务的全程无线组网；
9、 VOIP话音业务：WPBX内置IP分组交换功能，通过后续软件版本升级即可支持无线VOIP或无线VOIP应用（分机采用WiFi或蓝牙终端）；
10、 充分的防护设计：防雷保护、过流过压保护、宽范围电压设计；
11、 掉电逃生功能：无线WPBX设备掉电后，话路自动逃生到PSTN有线中继；
12、 简单安全的维护模式：提供简单易学的WEB维护管理界面，并配置多级管理权限， 实现设备的分级安全维护，同时可通过IP网络或无线网络实现远程维护管理。

第二章 硬件配置
2.1 硬件简介
2.2 功能概述
无线PBX在硬件上主要由三部分组成：电源，主控交换和业务接入。电源部分主要完成AC/DC转换，提供系统所需要的各种直流电压。主控交换部分完成系统的控制和管理，包括业务配置和语音交换等功能。业务接入部分包括无线业务接入和有线业务接入两部分，为企业提供无线和有线两种接入方式。各部分提供的业务接口功能描述如下：
（1） 电源部分：90V～270V AC/50Hz输入。
（2） 主控部分MPU：LAN 业务接口,可以用对等网线直接连接此接口到电脑。
1个10Base-T端口，满足IEEE 802.3；设备接口：RJ-45
（3） 业务接入部分：
A、有线业务接入部分：
1）FXS：用户接口（接分机或已有PBX的外线）
· 设备接口 ：RJ11
2）FXO：PSTN中继接口（接PSTN网）
· 设备接口 ：RJ11
3）FAX：无线传真接口（通过GSM网络收发传真）
B、无线业务接入部分：
4）GSM/CDMA：无线中继接口（接GSM/CDMA网）
· 天线接口：RF射频接口
5）3G-TD：TD-SCDMA或WCDMA中继接口（接3G网）
6）3G-WIFI：企业无线数据接口（接企业WLAN网）

2.2.1物理接口描述
WPBX200无线PBX的前视图如下：

图2.1 设备前视图

无线PBX的前面板中，0~3槽位为无线业务接入部分，第4槽位为主控部分，该主控板对外提供1个10Base-T接口。5~12槽位为有线业务接入部分，在有线接入部分拉手条上RJ11连接器旁标有PHONE的为FXS接口，提供电话业务，可以通过普通电话线直接连接到普通电话机上或连接PBX外线。RJ11连接器旁标有LINE的为FXO接口，提供中继接口，直接连接到PSTN外线上。

无线PBX的后面板为系统的电源接入部分，系统典型输入90V～270V AC/50HZ。系统的整机接地端也在后面板上，系统在使用中应可靠接地。

2.2.2硬件单板描述
无线PBX共由以下几种单板组成：MPU（系统主控板）、 GSM（GSM无线中继板）、CDMA（CDMA无线中继板）、FAX(GSM无线传真板)、FXS（有线接入板，仅提6个FXS分机接口, 实现分机接入功能），FXSA(10个FXS内线接口)，FXO（中继分机混合接入板，可同时提供4个FXS内线接口和2个FXO外线接口），FXOA(6个FXO外线接口)，各种业务板可根据需求混合配置。此外还有BAK（系统背板）和POW（系统电源板）。各个单板之间采用隔离技术，可以避免已经损坏的单板再损坏其他单板。
针对企业的传真和数据业务需求，还可以提供无线传真板FAX板和无线数据板WIFI板（本手册不做特殊说明，需要此功能时请联系我公司技术支持电话索取相关产品手册）

1、无线PBX单板示意图：

图2.2 单板示意图

2、单板防雷说明：
序号
单板
防雷方案
1
FXS/FXSA
用户板
采用三级防雷，即压敏电阻（随电压变化电阻很快增大，阻止电压突变导致对电路损坏）、热敏电阻（随电流变化电阻很快增大，阻止电流突变导致对电路损坏）、可编程抗高压二级管。
2
FXO/FXO板
采用三级防雷，即压敏电阻、光电隔离、抗高压芯片（1500V）。
3
无线中继板
电路板上采用压敏电阻、天线采用防雷技术。
4
主控板
无外部接口，无需防雷。

FXS板、FXO板、FXSA板和FXOA板可以通过采用高级防雷方案，将防雷电压提高到6000V。

3、单板功能说明：
序号
单板名称
单 板 描 述
1
MPU
系统主控板
该板为系统的中央控制和管理单板，完成对所有业务板的管理和状态监控，以及业务流的交换功能，对外提供10BASE-T以太网口，提供WEB配置功能和短信收发接口。
2
GSM 无线板
该板实现GSM网络的无线接入。提供语音、短信业务。
CDMA 无线板
该板实现CDMA网络的无线接入。提供语音、短信业务。
TD-SCDMA
无线板
该板实现TD-SCDMA网络的无线接入。提供提供语音、短信业务、WIFI宽带无线数据业务等。
3
FAX传真板
提供无线网络传真业务（目前只支持GSM网）。
4
WIFI 数据板
提供WIFI+HSPA方式的宽带无线数据业务。
5
FXO用户板
该用户板提供4路用户电话接口和2路FXO口。支持断电时，用户电路与用户环路直通。具备逃生功能(0号端口对应2号端口，1号端口对应3号端口)。
FXOA用户板
提供6路FXO口。
6
FXS用户板
提供6路用户电话接口，固话分机接入或原有PBX外线接入。
FXSA用户板
提供10路用户电话接口，由下到上：下面两个端口为单机端口(标有0、1)，上面4个 端口为双机端口(分别标有2/3、4/5、6/7、8/9)。双机端口必须使用专门制作的RJ11线,,具体制作方法参考<<无线交换机安装手册>>。
7
BAK 背板
MPU及其他业务板的桥接作用，并为主控板和业务板提供所需要电源，数据流通道等功能。
8
POW 背板
将输入90V～270V AC/50Hz电源转化为系统所需要的各种电源。
2.2.3硬件规格
尺寸结构

设备结构

3U标准19英寸机箱，插板式，共9/13槽位: 1个主控槽位，4个无线业务板(GSM)槽位，8个有线业务板(FXO/FXS)槽位；
（*下一版本可扩展到12个有线业务板FXO/FXS槽位）；
尺寸
483mm X 320mm X135mm
接口特性

上行接口

2-8路TD/GSM/CDMA接入：每块无线板支持2路无线接口，系统共可配4块无线接入板，最多支持8路无线中继接口；
2-16路FXO连接PSTN：每块FXO板支持2路FXO（同时支持4路FXS），系统可配8块板，最大支持16路FXO
下行话音接口

6－80个FXS端口：连接普通话机或已有PBX的外线。
每块FXSA/FXA板支持10路或6路分机，每块FXO支持4路FXS（同时支持2路FXO），系统可配8块板，最大支持80路分机。
（*V5版本可扩展到12块板，120路FXO/FXS）；
下行数据接口
WIFI 板支持2*LAN、1个USB和1个WIFI、1个TD接口；
下行传真接口
FAX 板支持1个FAX传真机、1个话机和1个GSM接口；
配置接口
/IP接口

1个（*下一版本可扩展到2个）10BASE－T以太网口，提供WEB配置功能和短信收发接口。
电气特性
供电方式
使用AC 90V～270V/50HZ电源供电，符合国家电磁兼容A类标准
功耗
每路静态功耗1W，忙时功耗3W；满配置忙时功耗120W；
工作环境

温度
-15ºC—50ºC
湿度
10%-90%

指示灯状态表：
板类型
指示灯
颜色
功能
MPU
PWR
红
常亮：电源指示正常。
熄灭：供电不正常。
RUN
绿
闪烁：指示系统正常工作，每隔0.5S闪烁一次。
熄灭：系统未能正常工作。
长亮：系统未能正常工作。
GSM/
CDMA/
3GTD
GSM0
CDMA0
绿
快闪：GSM0正常，网络注册成功。
慢闪：GSM0正常，但网络注册未成功。
常亮：GSM0正在使用中。
GSM1
CDMA1
绿
快闪：GSM1正常，网络注册成功。
慢闪：GSM1正常，但网络注册未成功。。
常亮：GSM1正在使用中。
FXS/
FXSA
PWR
红
常亮：电源指示正常。
熄灭：供电不正常。
FXO/
FXOA
PWR
红
常亮：电源指示正常。
熄灭：供电不正常。
LINE0
绿
常亮：FXO与PSTN未建立连接。
熄灭：FXO与PSTN建立连接，LINE0在使用中。
LINE1
绿
常亮：FXO与PSTN未建立连接。
熄灭：FXO与PSTN建立连接，LINE1在使用中。
网口
指示

LINK
黄
常亮：物理连接正常。
熄灭：物理连接不正常。
SPEED
绿
常亮：物理连接正常。
闪烁：网口工作在10M的状态。

2.3 硬件安装
2.3.1硬件安装步骤
1、 接地：在无线PBX的后面板上可以找到“〨”标志位，这是系统的接地端，请在进行其它操作前将系统良好接地（详细请参考安装手册）。
2、 将天线顺时针旋转，直到拧紧为止，并保证天线头为竖直向上。
3、 连接数据线：用直连网线将MPU的LAN口 和计算机连接起来。
4、 连接外线：将与PSTN连接的外线插入FXO板标注有LINE的端口。将所要使用的普通电话机连接到FXS或FXO中标注有Phone的端口。
★　切忌不可将PSTN外线直接插入FXS口，以防将FXS接口永久性损坏。
5、 连接电源线：将电源线连接到无线PBX背面的PWR 插口。电源线的另一端直接与90V～270V AC/50HZ交流电源插座上。
6、 打开电源：打开无线PBX的电源开关，等系统初始化后可以通过主控板上的LAN进行业务配置。安装天线：安装GSM/CDMA/TD面板上的无线天线。0~3槽位为无线单板，
7、 连接话机：分布分机线路时，分机最好与电源线及其他高频线路屏蔽起来或远离1米以上。
2.3.2硬件安装注意事项
（1） 将无线板从设备的插槽拉出来时,用力要轻,拉出来的速度要缓慢,当把此板拉出来近一大半的位置时,可以看到此板的有两个SIM/UIM卡插座(注意:不要让SIM/UIM卡座碰到邻近的板卡,以免损坏SIM/UIM卡座)。
（2） 拔出无线板后,安装SIM/UIM卡。
插卡时,用力要轻,卡座一边开口,另一边封口,封口处材料比较脆弱,易折断,所以请小心插入卡。
（3） 将无线板插入设备的插槽时,也要注意保护SIM/UIM卡座。
（4） 分布分机线路时，分机线最好与电源线及其他高频线路屏蔽起来或远离1米以上；
（5） 在设备使用过程中，应经常检查本设备的外表，保持清洁。对散热孔要定期清理，以免因堵塞而造成过热。本设备的周围也要求保留至少100mm的空间，以确保空气的流通。
★★ 　严格禁止带电插拨电路板，否则引起的损坏需用户自己负责。1-2 设备不支持带电插拔,注意要断电后,再插拔板卡。
第三章 软件配置
3.1 客户端软件
本设备采用WEB页面的配置方式，用户可以使用任何一台安装有网络浏览器（IE6.0以下）的普通计算机对设备进行配置和管理。

备注：使用IE7.0浏览器将无法进入WEB配置界面。
3.2 系统登录
1、管理权限：
操作人员如需对设备进行管理和维护必须先登录。设备支持三类管理权限（由高到低）：
（1） 管理员权限：管理员拥有最高权限，用户名为admin，出厂密码为123，管理员除了具有操作员和短信用户的权限之外，还可以对本设备中的无线模块进行配置。操作员和管理员可以动态的增加和删除短信用户。
（2） 操作员权限：操作员可以操作设备中与使用单位有关的配置，用户名为operator，出厂密码为123，只能维护和管理设备，不能发送短信。
（3） 短信用户权限：短信用户可以利用本设备发送短信息，只能够发送短信，不能对设备进行配置和管理。
登录设备时用户会被要求输入用户名和密码，在输入正确的用户名和密码后用户将拥有相应的权限。
★ ★管理员数据配置完成后，请修改管理员密码并注意保密。

2、操作步骤：
在用网线连接PC机和无线PBX的主控板后，按下列方法登录系统：
在浏览器（例如 IE）的地址栏中输入本设备IP地址。设备缺省IP为192.168.0.101；可以在IE的地址栏中直接输入 “192.168.0.101”进入管理软件界面,管理员账号“admin”,密码“123”，如图3.1-3.2。

图3.1
（1） 用鼠标单击设备配置或短信管理的图标以进入相应的界面。
（2） 在弹出的对话框中输入用户名和密码，并单击确定。

图3.2
3.3 系统信息
用户进入设备配置部分后，浏览器中将出现系统信息界面,如图3.3。

图3.3系统信息界面
3.4 系统参数配置
3.4.1 业务参数配置
本设备在出厂时只带有一些通用的配置，用户需要根据自身的情况进行其它配置。用户在WEB界面导航树中单击系统参数配置菜单下的业务参数配置，浏览器中出现业务参数配置页面，如图3.4：

图3.4系统信息界面

（1） 内部短号号长：配置企业内部短号的长度。
（2） 本地区号：配置用户所在地区的区号。
（3） 内部总机短号（可选项）：本设备可以指定一个用户端口作为总机，此处输入此端口的内部短号。
（4） 国家代码：中国国家代码为86，发送短信时需要用到国家代码。
（5） 辅助总机(虚拟总机/值班总机)：设置辅助总机短号后，总机占线时如有来电则自动转到辅助总机振铃。下班时间自动切换到辅助总机(值班总机)，上班时间则自动撤消转移。
（6） 上班日期类型：选择单位对应的上班日期，如“星期一~星期六”。
（7） 上班时间/下班时间总机设定：填写单位对应的上/下班时间。时间为24小时制，如下午6点30半下班，需填下班时间为“18:30”。下班时间自动切换到值班总机功能，上班时间则自动撤消转移，恢复由总机来响应。
（8） 无线呼入联选：允许设备使用一个无线总机号码，此SIM卡必须支持遇忙转移功能，且要安装到设备的0槽0口。当此无线总机忙时，呼入到无线总机的电话将被转到空闲的无线中继上。
（9） PSTN联选通道数：当设备上有PSTN外线时，呼入无线总机全忙时，可以转到PSTN呼入，这里填写允许PSTN进行呼入联选的数量，从1开始计数，0表示没有PSTN参与呼入联选。
（10） 允许分机互拨：一般采用缺省值“允许”。
（11） PSTN振铃类型：分机振铃的类型，一般采用1s-4s。
（12） 自动呼入分机：从中继呼入时,不拨打分机号码,而系统直接选择一分机呼入。一般采用缺省值“禁止”。
（13） CDMA反极计费：需当地CDMA局端发送反极信号。缺省为“否”。
（14） 二次拨号处理模式：缺省为“模式0”。如果在实际应用中发现呼入二次拨号有错号情况，可以切换到其他使用模式。
（15） 外线忙音通断值：外线忙时,其送出的忙音频率。一般采用缺省值“350ms”。
（16） GSM频段：国内GSM频段为900/1800MHz。
（17） 回拨分析保留时间(秒)：内部分机A拨打外部号码B，被叫未接听或占线时，设备自动记录分机号码和对应的未接通的外部电话B，在回拨保留时间内，如果设备检测到外部电话B呼入，则将呼叫直接转内部分机A上，否则按正常呼入处理。0秒为不保留，最大可达8小时，建议设为10分钟。
（18） 分机异常转总机：如果呼入的分机发生异常，如分机号不存在等则转总机。
（19） 允许分机互拨：一般采用缺省值“允许”。
（20） PSTN振铃类型：分机振铃的类型，一般采用1s-4s。
（21） 二次呼叫主叫号码：用户拨打被叫号码时，设备先拨打此主叫号码，线路接通后再自动发送被叫号码。此功能仅用于一些特殊应用模式。
（22） 外线互通类型：是否允许从无线/PSTN中继呼入的话务，转从PSTN/无线中继呼出。
（23） 外线接续振铃次数：从外线呼入分机时, 若此分机无人接听，则需要延迟几次振铃后，自动从某一中继呼出。此功能仅用于一些特殊应用模式。
（24） 外线互通绑定：从某一中继呼入的话务,从某一中继出且呼叫固定的被叫号码。此功能仅用于一些特殊应用模式。
（25） 外部总机直拨号码：交换机组网时，设定呼入总机需要拨打的号码。
（26） 主叫拨号方案：选择呼出时的拨号方案。
输入完配置信息后，鼠标单击确定使设备重新启动，配置生效。用户若不想提交配置可使用鼠标单击取消，返回系统信息页面。
3.4.2 设备IP配置
本设备提供一个以太网口给用户进行配置和维护使用，该网口地址可以修改。用户以格式xxx.xxx.xxx.xxx输入新的IP地址，例如192.168.0.101。配置提交后，用户可通过维护界面重新启动设备使配置生效（本项配置需要设备重新启动才能生效），也可以直接在分机上按“免提”,然后输入“*97#”查询本设备IP号。
3.4.3 系统时间配置
本设备提供了查询、配置系统时间的功能。用户在WEB界面的导航树中单击系统参数配置菜单下的系统时间配置，鼠标单击确定返回系统信息页面，单击编辑对系统时间进行配置，或单击取消不提交配置直接返回系统信息页面。
3.4.4 短信中心配置
配置本设备使用的短信中心号码。设备发送短信需要使用当地运营商的短信中心。用户输入短信中心的号码（例如深圳市移动8613800755500）后单击确定提交配置，或单击取消放弃本次修改。
3.5 端口配置
3.5.1 外部端口配置
用户在导航树中单击端口配置信息下面的外部端口配置，浏览器将出现外部端口列表界面，如图3.5：

图3.5外部端口配置表
在外部端口配置界面中用户可以进行五种操作：
（1） 编辑：修改已配置端口的属性。选定一个已配置端口后点击编辑按钮进入编辑页面。
（2） 新建：配置新的端口。点击新建按钮进入新建页面。
（3） 删除：选定一个已配置端口后点击删除按钮，即可删除一个已配置端口。
（4） 上一页：访问外部端口列表中当前页的上一页。
（5） 下一页：当已配置的端口无法一个屏幕完全显示时，点击下一页按钮查看更多的端口。
外部端口配置编辑和新建页面中的各项属性相同，具体内容如下：

图3.6外部端口配置属性

（1） 槽位号：配置单板所在的槽位；
（2） 端口号：配置端口在单板中的端口号（一块无线板有0和1两个无线端口，一块FXO板也有0和1两个固话外线端口）；
（3） 端口类型：配置该端口的类型，是GSM/CDMA/TD端口，还是固话外线；
（4） 长号：指此端口的电话号码，这里我们用槽号＋端口号代替，前两位是槽号，后两位是端口号；(如0201是02槽号＋01端口号)
（5） 呼入方式：配置该端口的呼入方式，是直拨呼入还是二次拨号；
（6） Centrex内部：配置该端口是否接在企业Centrex内部；
（7） 短信端口：配置该端口是否可以用来发送短信，此配置只对无线端口有效；
（8） 异地手机加拨0：配置使用该端口呼叫异地手机时是否自动加拨0，此配置只对无有线端口有效；
（9） 优先级：配置端口选路优先级，设备呼出时优先选择高优先级的端口。
（10） 出口路由类型：选择一个出口类型，如“出口类型1”，则只有以“出口类型1”中开头的号码才会从此中继呼出，出口类型设置参考下文中“出口类型路由配置”部分。
（11） 呼入限制类型：即允许呼入的白名单设置，如选择“仅限5类号码”，则只有以“禁拨类型5”中开头的号码允许从此中继呼入。“禁拨类型”设置参考下文中“禁拨号码配置”部分。
（12） 剩余通话时间(m)：表示此中继允许通话的时间，单位为分钟。
（13） 初始通话时间(m)：表示在每月1号系统将自动恢复“剩余通话时间”的值，单位为分钟。注意：必须将设备的系统日期和时间更新为当前的日期和时间，否则此功能可能无法正常工作。
3.5.2 内部端口配置
用户在导航树中点击端口配置信息下面的内部端口配置，浏览器将出现内部端口列表界面，如图3.7：

图3.7内部端口配置表

内部端口配置用于配置设备用户端口的各项属性，操作方式与外部端口配置相同，下面只说明各配置项的具体内容，如图3.8：

图3.8内部端口属性表
（1） 槽位号：配置端口所在单板的槽位；
（2） 端口号：配置端口在FXO和FXS单板中的端口号；
（3） 内部分机：配置用户端口的内部短号，号码长度需要与业务参数配置中的内部号长相同。
（4） 固话长号(一号多机)：配置与该用户端口绑定的固话外线的电话号码。（缺省用槽号和端口号代替，外部端口先设置为直接呼入，然后再绑定分机。如：0501表示5槽1口。）一号多机实现方法与“无线长号”相同。
（5） 无线长号(一号多机)：配置与该用户端口绑定的无线长号。某个直拨呼入的外线号码可绑定在多部分机上，当外线呼叫该号码时，这些话机同时响铃。且话机间可以换接电话，即这些话机中有一部接通后，其他停止振铃的话机摘机拨“**”，可换接来话（需挂断已接通的分机）。将长号绑定在多个分机上，即可实现。
（6） 绑定端口属性：绑定外部端口后，选择此分机是否单独占用此外线。
（7） 用户密码：配置该用户端口的密码，当用户在话机上设置新业务时，需要使用此处配置的密码进行鉴权，缺省为“123”。
（8） 密码确认：验证密码。
（9） 用户权限：配置该用户端口是否拥有相应的各项权限。
（10） 呼叫权限：配置该用户端口所拥有的长途权限。
（11） 禁拨类型：配置该用户端口被禁拨的电话号码，与禁拨配置结合使用。
（12） 剩余通话时间(分钟)：此用户端口可以拨打外线的通话时间。
（13） 初始通话时间(分钟)：设置此值后，每月1日系统会自动恢复“剩余通话时间”为此值。
（14） 通话计费单位(秒)：缺省为60秒。
（15） 剩余话费(分机消费)：以分为单位(此处为货币单位，不是时间单位)，显示此分机允许拨打外线的剩余费用。当余额为0时，总机会对这些端口报故障。
（16） 初始话费(元)：以元为单位，设定此分机允许拨打外线的初始费用。
（17） 自动初始化剩余值：每月1日系统会自动恢复“剩余话费”为“初始话费”值。
3.5.3 内部端口查询
本设备的用户端口的新业务需要在话机上进行配置，此处提供了查询用户端口新业务配置情况的功能。用户在导航树中点击端口配置信息下面的内部端口查询。
（1） 槽位号：该用户端口所在单板的槽位；
（2） 端口号：该用户端口在单板内部的端口号；
（3） 内部分机：该用户端口的内部分机号；
（4） 无条件转移：为该用户端口配置的无条件转移的目的电话号码；
（5） 遇忙转移：为该用户端口配置的遇忙转移的目的电话号码；
（6） 无应答转移：为该用户端口配置的无应答转移的目的电话号码；
（7） 热线电话：为该用户端口配置的热线电话的目的电话号码；
（8） 短信通知：为该用户端口配置的无应答短信通知的目的电话号码；
（9） 免打扰：显示在话机上为该用户端口配置的免打扰设置；
（10） 呼叫限制：显示在话机上为该用户端口配置的呼叫限制，即长途权限。
3.6 内部集群配置
本设备提供了内部集群网的功能，企业内部分机可以拨叫内部短号来呼叫已加入内部集群的外部电话。主要配置内部短号和手机号码对应关系。用户在导航树中点击内部集群配置，浏览器将出现内部集群配置列表界面，如图3.9：

图3.9内部集群配置界面
内部集群配置的操作方式与外部端口配置相同，下面只说明各配置项的具体内容：

图3.10内部集群配置属性
（1） 集群分机：配置加入集群的手机对应的内部分机号，号码长度需要与业务参数配置中的内部号长相同；
（2） 外部号码：配置加入集群的外部完整电话号码；
（3） 固话长号：配置与该集群手机绑定的固话外部端口的电话号码；
（4） 无线长号：配置与该集群手机绑定的无线外部端口的电话号码；
内部集群号码配置，主要配置内部短号和手机号码对应关系。用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。（3）和（4）只有在同时振铃的方式下才需配置。
3.7 加拨号码配置
本设备可以通过配置为指定类型的呼叫自动加拨号首，即在被叫电话号码前加拨用户指定的号码。用户在导航树中点击加拨号码配置，其操作方式与外部端口配置相同，下面只说明各配置项的具体内容：

图3.11加拨号码配置表
（1） 出口类型：呼叫的出局类型，固话/GSM/CDMA；
（2） 被叫类型：被叫号码的类型，市话/国内长途/国际长途；
（3） 加拨号码：加拨的号码，即在被叫电话号码前加拨用户指定的号码，如17951。
用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。
3.8 号码长度配置
本项配置用于设置指定号首的号码长度，当输入的号码长度达到指定的长度时候，设备立即发号，主要用于配置各地区的号码长度，操作方式与外部端口配置相同，下面只说明各配置项的具体内容：
（1） 号码前缀：配置号码字冠；
（2） 号码长度：配置以该字冠开头的号码的长度。
用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。另外，号码长度配置还提供了搜索功能。用户可在号码长度配置列表界面中搜索栏输入需查找的电话号码进行搜索。
3.9 计费参数配置
本项配置用于计费，设置比较简单，下面说明各项的具体内容：
（1） 计费软件：选择是否计费。
（2
