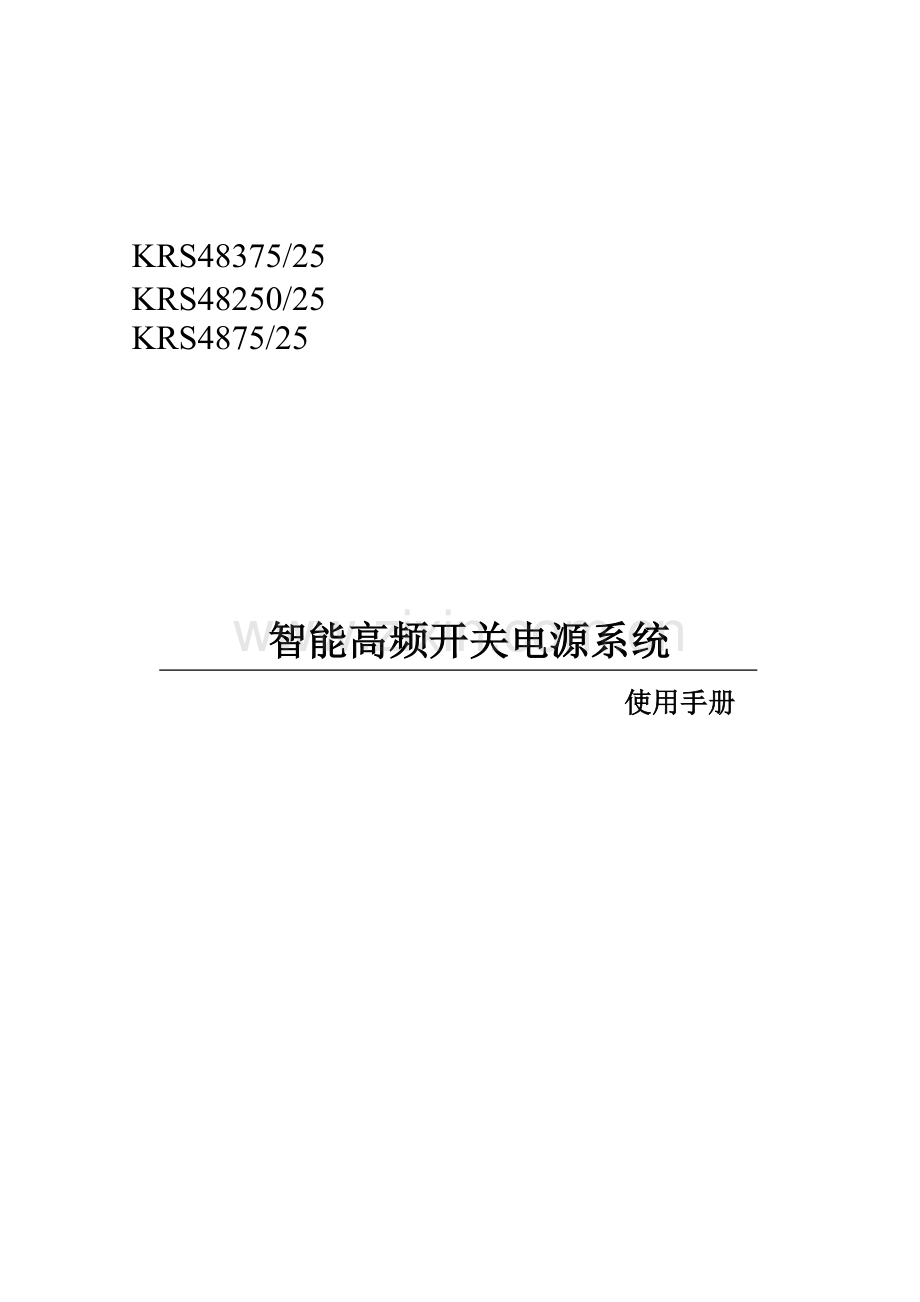

KRS48375/25
KRS48250/25
KRS4875/25

智能高频开关电源系统
使用手册

深 圳 跨 宏 电 子 有 限 公 司
SHENZHEN POWAY ELECTRONICS CO.,LTD

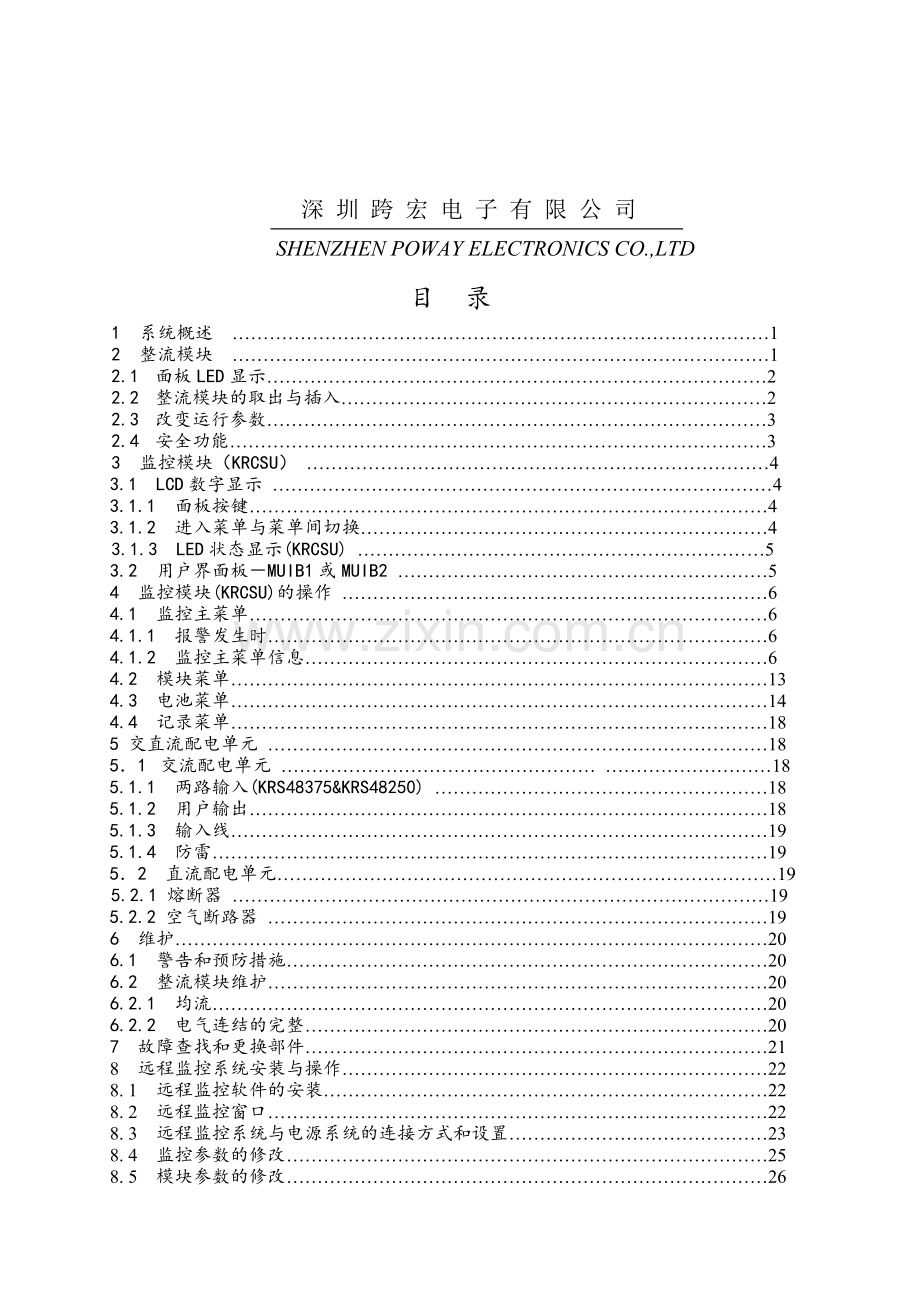

目 录
1 系统概述 ……………………………………………………………………………1
2 整流模块 ……………………………………………………………………………1
2.1 面板LED显示………………………………………………………………………2
2.2 整流模块的取出与插入……………………………………………………………2
2.3 改变运行参数………………………………………………………………………3
2.4 安全功能……………………………………………………………………………3
3 监控模块（KRCSU） …………………………………………………………………4
3.1 LCD数字显示 ………………………………………………………………………4
3.1.1 面板按键…………………………………………………………………………4
3.1.2 进入菜单与菜单间切换…………………………………………………………4
3.1.3 LED状态显示(KRCSU) …………………………………………………………5
3.2 用户界面板－MUIB1或MUIB2 ……………………………………………………5
4 监控模块(KRCSU)的操作 ……………………………………………………………6
4.1 监控主菜单…………………………………………………………………………6
4.1.1 报警发生时………………………………………………………………………6
4.1.2 监控主菜单信息…………………………………………………………………6
4.2 模块菜单……………………………………………………………………………13
4.3 电池菜单……………………………………………………………………………14
4.4 记录菜单……………………………………………………………………………18
5 交直流配电单元 ………………………………………………………………………18
5．1 交流配电单元 …………………………………………… ………………………18
5.1.1 两路输入(KRS48375&KRS48250) ………………………………………………18
5.1.2 用户输出…………………………………………………………………………18
5.1.3 输入线……………………………………………………………………………19
5.1.4 防雷………………………………………………………………………………19
5．2 直流配电单元………………………………………………………………………19
5.2.1 熔断器 ……………………………………………………………………………19
5.2.2 空气断路器 ………………………………………………………………………19
6 维护……………………………………………………………………………………20
6.1 警告和预防措施……………………………………………………………………20
6.2 整流模块维护………………………………………………………………………20
6.2.1 均流………………………………………………………………………………20
6.2.2 电气连结的完整…………………………………………………………………20
7 故障查找和更换部件…………………………………………………………………21
8 远程监控系统安装与操作……………………………………………………………22
8. 1 远程监控软件的安装………………………………………………………………22
8. 2 远程监控窗口………………………………………………………………………22
8. 3 远程监控系统与电源系统的连接方式和设置……………………………………23
8. 4 监控参数的修改……………………………………………………………………25
8. 5 模块参数的修改……………………………………………………………………26
8. 6 主菜单功能…………………………………………………………………………27

附录一 监控告警表 ……………………………………………………………………28
附录二 系统查错分析表 ………………………………………………………………29
附录三 MUIB连接线信息 ……………………………………………………………33

监控模块面板控制摘要

通过“增”或“减”按键显示四个菜单的内容：
a) 主菜单： 包含系统总体信息
b) 模块菜单: 包含与整流模块相关的所有信息
c) 电池菜单：包含所有电池方面的信息
d) 记录菜单：最新100个报警信息记录

l 菜单间的切换
若两分钟内无任何按键动作，将返回主菜单，显示系统输出电压和电流。
菜单间切换按相应按键，比如：从其它菜单切换到电池菜单，按“电池”按键。

l 菜单翻页
由首屏翻至未屏，按“增”键。
由未屏翻至首屏，按“减”键。

l 可修改参数的设置
改变可修改的参数按“确认”键，数值将闪烁，增大参数按“增”，减小参数按“减”，相应数值出现时按“确认”。

l 安全保护功能时，修改参数
当系统设置有安全保护功能，一旦按键试图修改参数时，显示屏出现“Panel Locked”信息，要修改参数，必须同时按住“增”、“减”、“确认”三个键三秒钟以上，再修改参数。

l 报警记录翻动
要显示报警的时间与日期，至少两秒内不要触动任何按键，此时日期和时间将显示两秒，然后报警信息显示两秒，屏幕将交替显示直至触动按键。

1 系统概述
KR4825是深圳跨宏电子有限公司采用澳大利亚RT公司（Rectifier Technologies Pacific Pty Ltd）转让的技术生产的48V/25A整流模块，它采用无损吸收方式实现软开关技术（专利技术），效率高，可靠性高。由KR4825整流模块组成的标准电源系统有：KRS48375/25（上出线），KRS48250（上出线），KRS4875/25（嵌式小系统）等。每个标准系统都由监控单元、整流模块单元、交直流配电单元组成。
由KR4825组成的电源系统具有以下特点：
l 输入电压范围极宽，当相电压在150～275Vac时，不需降额使用。
l 标准19英寸机架设计
l 完全智能化设计，参数设置可通过监控单元面板或后台计算机来调节。
l 蓄电池管理功能：电池温度补偿；低电压脱离保护（LVDS）；二次下电。
l 防雷能力高达40KA。
l 专利技术设计，效率高，在50%～100%负载时，模块效率高达91%。
l 模块的置换采用热插拔技术，维护方便。
l 自然冷却散热方式，减小了系统的噪音以及灰尘对系统的影响。
l 均流采用智能化均流设计，并机输出电流不平衡度小于±5%。
l 电磁干扰小，输出杂音电压小。
l 监控模块将电池做备用供电，供电电压范围宽（18～72V）。
l 模块地址由监控模块自动识别。
l 监控模块设置整流模块和系统的各参数。
l 通过RS232与监控后台通讯，可实现无人值守和动力环境的集中监控。
KRS48375/25、KRS48250/25、KRS4875/25电源系统是由相同的整流模块、监控模块和原理基本相同的交直流配电单元组成。
系统原理框图和相关技术参数在本公司的技术手册中已有阐述，在此不再重述，本使用手册的目的在于用户能正常的操作系统，并能作相应的一般的系统维护
2 整流模块 – KR4825
监控模块设置整流模块的运行参数，并能显示其电压、电流。同时整流模块面板上的条状光柱也显示模块电流。
因整流模块按N+1并联冗余方式工作，所以无需对单个整流模块的参数进行设置。唯一不同的地方在于为了实现整流模块之间的均流输出，对每个整流模块的输出电压进行微小的调整，而使各整流模块输出电压有细微不同。
2.1 面板LED指示
a) 状态指示灯
整流模块面板上有三个LED灯分别显示模块的工作状态 – 工作、告警、关机，其颜色及表示意义定义如下：

LED名
LED颜色
表 示
1
工作
绿色
整流模块正常工作
2
告警
黄色（闪亮）
告警状态
2
告警
黄色
均充状态
3
关机
红色（黄灯闪）
模块关机或异常
3
关机
红色（黄灯灭）
模块内微处理器故障
详细的整流模块状态信息，在监控模块显示屏或与监控模块相连的后台计算机上可查到。
b) 条状输出电流显示
整流模块面板上有一个10段LED条，显示直流输出的大小，每一段代表整流模块额定电流的十分之一。
2.2 整流模块的取出与插入
整流模块设计成”热插拔”方式，即在系统工作时可以将整流模块取出或插入机架。
整流模块输出端加一继电器确保整流模块输出电压与母线电压差值小于0.5V时，才将整流模块的输出连到母线上。这样，当整流模块在插入机架时,几乎对直流母线没有影响,也避免了大电压差引起的电弧对输出接插件的损坏。
在输入端,由继电器和限流电阻构成的防冲击电流电路在整流模块插入机架时能有效地将冲击电流限制在可接受的水平。
a) 取出整流模块
尽管接插件设计成“热插拔”方式，但最好还是在取出整流模块前在交流配电单元上断开相应的空气开关，每个整流模块都有一个手柄在整流模块的面板上，往前拉手柄即可取出整流模块。为防止整流模块在正常情况下滑出，模块箱上设有个锁扣，其与手柄相连，当手柄拉出时，锁扣将松开。
注意：应小心地取出整流模块，因为模块可能烫手，特别是在高温环境及整流模块处于满负载时。
b) 插入整流模块
尽管接插件设计成“热插拔”方式，但最好在插入整流模块前断开交流配电单元上相应的空气开关。
一手拿着整流模块，另一手托着整流模块朝正确方向沿着导轨慢慢滑入模块组合架。放下手柄，轻推整流模块直到听到锁扣扣上组合架的“卡嗒”声，这样整流模块就锁定了，可避免在严重晃动或地震发生时整流模块滑落。
合上交流配电单元上相应的空气开关，整流模块将自动工作并将自动与直流母线排相连。
2.3 改变运行参数
整流模块运行参数有两种改变方式。
a) 通过监控模块面板上的“模块”菜单：按“模块”键，用“增”或“减”键滚动菜单，当相应的参数出现时，按“确认”键，参数值将出现闪烁，这时参数值可以按“增”由或“减” 键来增大或减小，达到所需值后再按“确认”键，这样就可以运行新设置的参数了。
b) 通过与监控模块相连的后台PC机。这是最方便的修改参数的方法。
应该注意的是在整流模块上不能直接修改参数，任何参数的修改都需要在监控模块或与之相连的后台PC机完成。
2.4 安全功能
安全功能激活后不可以修改任何参数，除非去掉安全功能。如果试图修改参数，“Panel Disable”就会出现在屏幕上。
该功能是防止不熟悉设备的人随意修改运行参数。要想去掉安全功能，可同时按住“增”、“减”、“确认”三键3秒钟以上就可以了。若两分钟内没有键盘操作，则安全保护功能自动起作用。
由后台PC机修改参数，必须输入密码，确保只有相关人员才能操作后台PC机。
3 监控模块（KRCSU）
监控模块（KRCSU）是监控整流模块单元、交直流配电单元以及电池组单元的核心部分。
该模块高度1U，宽度是两个整流模块宽度。一个适合19”机架的组合架,能容纳监控模块（KRCSU）、用户界面板（MUIB）和一个最大尺寸为40X150X220mm的调制解调器。
3.1 LCD数字显示
系统信息显示是由一个单行16字符9mm高带背景光的LCD液晶显示屏，正常工作时其显示系统输出电压、电流及系统均、浮充状态,即监控单元显示屏的主页，如下图所示：
234A 54.5V FL
无论何时在40秒内无任何按键动作，显示将返回此主页。
3.1.1 面板按键
一些与LCD液晶显示相关的按键用来进入相应的菜单或进行菜单滚动操作。按键分布如下
210.6A 54.6V FL
系统正常
告警
模块关机
模块
电池
记录
减
增
确认
除了包含系统运行参数的主菜单外,还有3 个可由按键来进入的菜单。
a）“模块”菜单，包含与整流模块相关的所有信息，如输出电流和每个模块的散热器温度等。
b）“电池”菜单，包含所有电池方面的信息。
c）“记录”菜单，存储所有告警信息和相应的日期与时间，最新的告警信息存在最前面，总共可存储100个告警信息。
3.1.2 进入菜单与菜单间切换
从头至尾翻动监控模块菜单,仅需按“增”键,屏幕会如4.1.2节显现。
若按“减”键，首先显示菜单的最后一行，然后倒序显示菜单内容，这样可方便的进入菜单的底部。
要进入其它菜单，按相应的按键-“模块”、“电池”或“记录”。相关的菜单内容如：4.3 4.4 4.5节所示。
任何时候要返回主页，仅需再次按动当前菜单按键，如当前菜单是“电池”，只需按“电池”键，屏幕将返回主菜单。
“增”和“减”键用于增大或减小可编程的参数值，此时先按“确认”，参数值闪动，再按“增”增大，“减”减小，直至得到所需值，最后再按“确认”键，这样就存贮了参数值。
3.1.3 LED状态显示（KRCSU）
除了数字显示信息之外，还有LED灯显示系统状态 - 系统正常、告警、模块关机，其颜色及表示意义定义如下：

LED名
LED颜色
表 示
1
系统正常
绿色
系统正常工作
2
告警
黄色（闪亮）
系统或正整流模块告警
2
告警
黄色
系统处于均充状态
3
模块关机
红色（黄灯闪）
一个或多个模块关机或异常
当3 个LED灯都熄灭时，模块处于断电状态，这可能有如下原因：
l 没有直流电
l 监控单元内部故障
3.2 用户界面板 ── MUIB1或MUIB2
监控模块（KRCSU）与外部传感器和其它输入、输出量的连接通过用户界面板（MUIB）实现，MUIB板通过34芯扁平电缆与MCSU板相连。MUIB板目前有两种版本MUIB1或MUIB2，其中KRS4875/25用MUIB1，KRS48375/25和KRS48250/25用MUIB2。
MUIB 板上各条线（引脚）的详细描述，见附录三。MUIB1和MUIB2的区别在于MUIB2能测量4组电池组的电流和1路用户总电流，而MUIB1只能够测量2组电池组的电流，其它都一样。
继电器输出接点 ：在MUIB 板上，有5 组常开（N/O）或常闭（N/C）继电器接点输出 。其中3 组是遥信告警用，它们分别是：输出过压关机、告警和整流模块关机；另外2组备用，用户可根据需要控制其它的设备，此时软件需作相应改动。

4 监控模块（KRCSU）的操作
监控单元的操作是通过面板上六个按键 - 模块、电池、记录、增、减、确认来实现的。通过“增”或“减”按键将显示四个菜单的内容：
a) 主菜单：在屏幕主页上按“增”或“减”实现，包含系统总体信息
b) “模块”菜单：按“模块”键实现，包含与整流模块相关的所有参数
c) “电池”菜单：按“电池”键实现，包含所有电池方面的参数
d) “记录”菜单：按“记录”键实现，包含最新100个报警信息记录
详细各菜单操作描述如下：
4.1监控主菜单
下面4.1.2节所示屏幕是在显示主菜单首页时按“增加”键后出现的。 一些屏幕只显示状态，不能修改，如负载电流；其它一些显示可以修改其工作参数，可随时修改，如整流模块的电流限值。
屏幕显示方式如下：
按“增”键滚动操作时，先是状态信息显示屏，接着是可设定参数的屏。
按“减”键滚动操作时，按倒序进行，首先显示可设定参数的屏，接着是状态信息显示屏，并由菜单的末页开始。
任何情况下，若不按键达40秒，显示将返回首页。
4.1.1告警发生时
若一个或多个报警状态存在时,下列信息将与首页交替显示,周期为 6秒钟，首页显示2秒,LCD显示如下:
3 Press ENTER
这种情况下,该信息表示有3个报警,按“确认”键可以查到告警信息。
按了“确认”后，最新报警首先显示，例如出现
Ambient Temp .HI
若按键10秒内没再按,显示将返回首页,交替显示重新开始。
其余报警可按“增”和“减”键查看，按“确认”返回主页。
按“确认”键四次后，将返回主页。
报警日期、时间可按“记录”菜单得到，详情见下节。
4.1.2监控主菜单信息
如前所述,按“增”键可以滚动监控模块显示菜单。
下列屏幕将依次显示。
监控模块首屏，显示系统处于浮充模式。
155A 54.3V FL
“C”表示电池温度补偿功能起作用
155A 54.3V FLC
环境温度显示以摄氏温度为单位
Amb Temp 31 degC
单相交流电压监测（KRS4875/25）*
AC Volts 233Vrms
单相交流电流监测（KRS4875/25）*
AC Current 36A
单相交流频率监测（KRS4875/25）*
AC Freq 50.1 Hz
*：只有选择“Expan1 AC1-ph”时（在此菜单的最后），才能显示上述最后三屏。只有在系统与单相监测模块（MMIB1）连接时才使用。
当选择“Expan 2 3 ph AC”，而不是“Expan2 None”时，下列屏幕将显示下列数据。只有在系统与三相监测模块（MMIB2）连接时才使用。
交流相1电压（KRS48375/25、KRS48250/25）
AC1 Volts 225V
交流相2电压（KRS48375/25、KRS48250/25）
AC2 Volts 223V
交流相3电压（KRS48375/25、KRS48250/25）
AC3 Volts 226V
交流相1电流（KRS48375/25、KRS48250/25）
AC1 Current 32A
交流相2电流（KRS48375/25、KRS48250/25）
AC2 Current 31A
交流相3电流（KRS48375/25、KRS48250/25）
AC3 Current 30A
交流频率（KRS48375/25、KRS48250/25）
AC Freq 50.1 Hz
交流两路输入开关状态
ACB1 CLOSED

ACB2 OPEN
注意：ACB1，ACB2不可能同时闭合，如果出现两者同时闭合，则应是连线有问题。
防雷器状态，防雷器处于正常状态时显示
SPB CLOSED
以下屏幕将显示监控模块（KRCSU）菜单中的可编程参数
要修改一个参数, 先按“增”键，找到该参数，然后按“确认”键，参数值将闪烁。按“增”键，增大参数值，或按“减”键，减小参数值，直到所需参数出现在屏幕上。
按“确认”键把参值输入内存。
环境温度告警值
Amb Tmp Alrm 45C
浮充电压上限值
Volts Hi 57.6V
浮充电压下限值
Volts Low 50.5V
安全功能开关。当安全功能起作用时，想改变任何数值将导致屏幕显示“Panel locked”。
Security on

Panel Locked
想要临时解锁，可同时按“增”，“减” 和“确认”键三秒。如果2分钟内没按任何键，系统将回复到锁定状态。
Security Off
测试功能。当此功能起作用时，整流模块和监控模块上所有LED灯开始闪烁，监控显示屏交替显示监控单元版本和像素。
KRCSU G2113bb

系统中整流模块数量。这个数必须将实际运行的模块数输入，否则将显示模块无响应。模块在机架上的顺序必须按从上到下，从左到右从1开始逐一放置，不能空位，否则将出现告警。
No. Of SMRS 15
系统中电池组数量
Num Batteries 2
如果电池组只有一组，电池组必须接在BAT1的输出，否则电池电流无法测量，电池无法向监控单元和LVDS供电，因为电池取样是在电池组I处。
直流传感器额定值。出厂时已设定，使用时不需修改。
Fs Current 400
监控模块（KRCSU）地址编码，最长可达7位
CUS# 1234567
时钟设置：用于设定监控模块（KRCSU）的日期和时间。
09/09/99 09:09
调制解调器设定：使用或不使用。
Modem OFF
以下屏幕只在调制解调器“ON”时才显示。
Modem ON
告警报告：可选择开和关。开时系统在警报发生时将拔叫下面屏幕上第一个电话号码，如果电话1不响应，则尝试电话2；如果电话2不响应，则拔叫电话3；如果电话3不响应则重新从电话1开始拔叫。
Alarm Report ON

Alarm Report OFF
每日报告：可设定开和关。开时，系统将在设定的时间，按下面设定的电话号码向后台PC机传送状态信息和运行参数。
Daily Report ON

Daily Report OFF
每日报告时间
Daily Time 15:15
电话1：系统向后台报告时，先尝试拔叫电话号码1。此号码可达20位。如果号码比10位长，将分两屏显示
PH1 07553248151
电话号码的第二屏显示
PH1．．
电话2：如果电话1无响应则尝试打电话2
PH2 07556617511
电话3；如果电话2无响应则尝试电话3
PH3 07556632715
注意：如果告警报告和日常报告是发送到本地PC机，应将调制解调器设定为“MODEM OFF”。
声音告警：可设置为开和关。当设定为开时、告警时将有警报声发出，按“确认”键可关闭声音。
Audio Enable On

Audio Enable OFF
扩展功能1：当选用时，单相监测屏如下所示起作用。
Expan 1 none

Expan 1 AC1-ph
交流过压告警值：当交流输入电压高于此电压时，“交流电压高”告警将显示。模块在某种程度上独自关机。如果交流电压回到正常值时，模块将重新工作。
ACV Hi 285 Vrms
交流欠压告警值: 当交流输入电压低于此电压时，“交流电压低”告警将显示。模块在某种程度上独自关机。当交流电压回升至正常值时，模块重新工作。
ACV Lo 140 Vrms
交流频率过高告警值：当交流电源频率高于此值时，告警发生；整流模块不关机。
AC Freq Hi 55Hz
交流频率过低告警值：当交流电源频率低于此值时，告警发生；整流模块不关机。
AC Freq Lo 45Hz
单相交流电流互感器标称值：出厂时已调好，使用时不需修改。
FS AC-1 100A
当系统使用三相监测模块时，则须在“Expan2”页中将三相交流设置为“ON”,这样相关页面将激活。如果设置为“NONE”,则如下所示都不显示。
Expan2 [ENTER]
三相交流监测模块开关可以在进入“Expan2” 页面后选择。
AC 3-ph ON

AC 3-ph OFF
交流过压告警值；如果三相中的一相电压高于此设定电压，则监控模块（KRCSU）将发出交流电压非正常告警。
3ph ACV Hi 460V
交流欠压告警值；如果三相中的一相低于此设定的电压，则监控模块（KRCSU）将发出交流电压非正常告警。
3ph ACV Lo 323V
交流频率过高告警值；如果交流电源频率高于此值，则监控模块（KRCSU）将发出交流电频率非正常告警。
3ph ACF Hi 55Hz
交流频率过低告警值：如果交流频率低于此值，监控模块（KRCSU）将发出交流电频率非正常告警。
3ph ACF Lo 45Hz
三相监测交流互感器标称值：出厂时已设定，使用时不需修改。
3ph AC FS 100A
当电池单元电压监测包含在软件中时，下一个页面能打开或关闭电池监测功能。
Batt Mon Off

Batt Mon ON
按“确认”则“OFF”将闪烁，按“增加”键则“ON”将闪现，按“确认”则监测功能将开启。监测功能关闭时，下面的窗口不显示。
Batt Config 4X2V
按“增”键滚动到下一个页面。现在必须输入电池配置。配置是指电池的类型（2、4、6或12V和电池是如何连到监测器---参见电池监测器说明和指导手册。按“确认”键后，电流配置将闪烁。滚动到正确的电池配置，按“确认”。
Vhi Cell 2.50V
确定需监测的电池组数目，最大为4。
BCM Batteries 1
滚动到下一个屏幕，给电池单元设置一个高压阀值。任何电池电压超过此值时，将会发出告警。用“增”，“减”，“确认”将此值设为适当值。
Vlo Cell 1.80V
低压阀值可同样进行设置。在放电过程中（或任何时候）电池单元电压下降低于此值时，发出告警。
+dVc是一个相比电压阀值。是电压差值的百分比，即一特定电池单元电压超过电池平均电压的幅度。
+dVc Cell 11%
滚动到下一页面设置-dVc，即一特定电池单元电压低于电池平均电压幅度值。
- dVc Cell 13%

4.2模块菜单
整流模块的所有相关信息可通过按监控模块面板上“模块”键查到。
当一个整流模块未连接，或未上电，或故障时，屏幕显示模块无响应。
SMR1 No Response
注意：在监控模块菜单中设定正确的模块数量很重要。
整流模块1电流：当一个整流模块正常工作时，显示输出电流。
SMR1 23A
此时按下回车键，窗口显示整流模块的版本号和散热器温度值
SMR1 G1045ae 58C
使用“增加”键显示其它整流模块的输出电流
SMR2 22A
按“模块”键可随时回到监控模块菜单。再按“模块”键，可回到整流模块菜单。
整流模块菜单其余的内容显示整流模块运行参数。
浮充电压值。这个参数的设置在电池菜单中，在此不能修改。它是“电池”菜单中“Sys Float ”和“Sys Drop”的数值和
SMR Float 54.5V
和浮充电压值一样，均充电压参数的修改也在电池菜单中，它是电池菜单中“Sys Equal”和“Sys Drop”的数值和。
SMR Equal 57.5.V
显示以上两屏后按“确认”键，下列信息将显示。
Not Adjustable
余下的显示内容按“确认”键可修改整流模块相关的工作参数。
按“确认”后，数据在屏幕上闪烁，可通过按“增”，“减”键，增减数值。得到合适值后，按“确认”键将数据输入内存。
注意：所有整流模块的参数将同时得到修改。
整流模块过压告警值:
SMR V High 56.3V
整流模块欠压告警值：
SMR V Low 48.0V
整流模块过压关机值：
SMR HVSD 58.6V
整流模块电流限流值：
SMR I Limit 27A
故障复位，当此屏出现时，按“确认”，所有告警被复位，整流模块如无损坏或故障将重新启动。
Fault Reset
4.3 电池菜单
所有电池的相关信息可通过按面板上的“电池”键得到。再按“电池”，可随时回到监控模块主菜单。
同其他菜单一样，可设置参数可通过“增”键和“减”键增大或减小，当试图改变一个监测参数时（不可设置参数），屏幕将显示“Not Adjustable”。
按“增”键时下列屏幕将显示。
电池组1电流
Batt1 13 A
电池组2电流（如存在）
Batt2 13A
当交流电源故障时，电池组供电，屏幕显示电池组中一个电池组放电电流与另一个的差异状况。一个电池的供电电流比其它电池少得多时，通常表示该电池组存在问题。合理的差值应为总放电电流的20%。
Disch I Diff 20A
电池放电不均衡告警，如果两个电池中的一个提供的电流少于另一个的电流的值超过设定值时。
Batt Disch Fail
电池温度，在安装了电池温度传感器时显示，电池温度以撮氏温度为单位。（因只提供一个传感器，传感器应置于两个电池间的最热点）。
Batt Temp 35C
如果未接电池温度传感器，显示此信息:
Temp Sensor N/A
如果选择了电池温度传感器告警方式，屏幕将如此显示:
Temp Sensor Fail
电池过热报警值。这是一个可编程值，可通过“增”、“减”，和“确认”键按常规方式修改:
Batt T Alarm 40C
电池组1充电量估值。此屏幕显示电池在给定时间内的充电量。
Qest Batt1 500AH
电池组2充电量估值。（如存在）
Qest Batt2 500AH
电池的安时标称值。电池的标称值必须输入此屏。
Batt Rated 500AH
电池温度补偿系数。其单位是毫伏/度/电池单元,允许从0.1到0.6mv/c/cell(mV/°C /cell),如果数值低于0.1,显示将关闭。只有在电池温度补偿功能启动时,才可见此屏。设定系统电压无须温度补偿时的温度,选择范围从18°C到27°C
BTC mV/C/C 3.2

BTC (Off) 0

BTC Nominal 20C
注意:
A) 如果未连温度传感器或如果温度补偿系数（BTC）设置为0,则补偿功能不起作用。在这种情况下，监控模块的首页状态信息为FL或EQ而不是FLC或EQC
B) 如果电池温度传感器不连接，则补偿基于环境温度传感器。
C) 如果环境和电池温度传感器都连接时，补偿将基于电池传感器。
电池充电限流值1。当电池电压低于电池深放电电压（Vdd）时，充电电流不大于该值
BILim Vb<Vdd 34A
电池深放电电压值（Vdd）可在下面屏幕中设置
Vdd Level 44.0V
电池充电限流值2。当电池电压处于Vdd和浮充电压Vfl之间时，充电电流不大于该值。该值通常高于电池充电限流值1。
BILim Vb<Vfl 52A
系统浮充电压。设定系统输出汇流排端子电压
SYS Float
