存储型视频编码器
首页

——用户手册

资料版本：T3000-13-20110501A

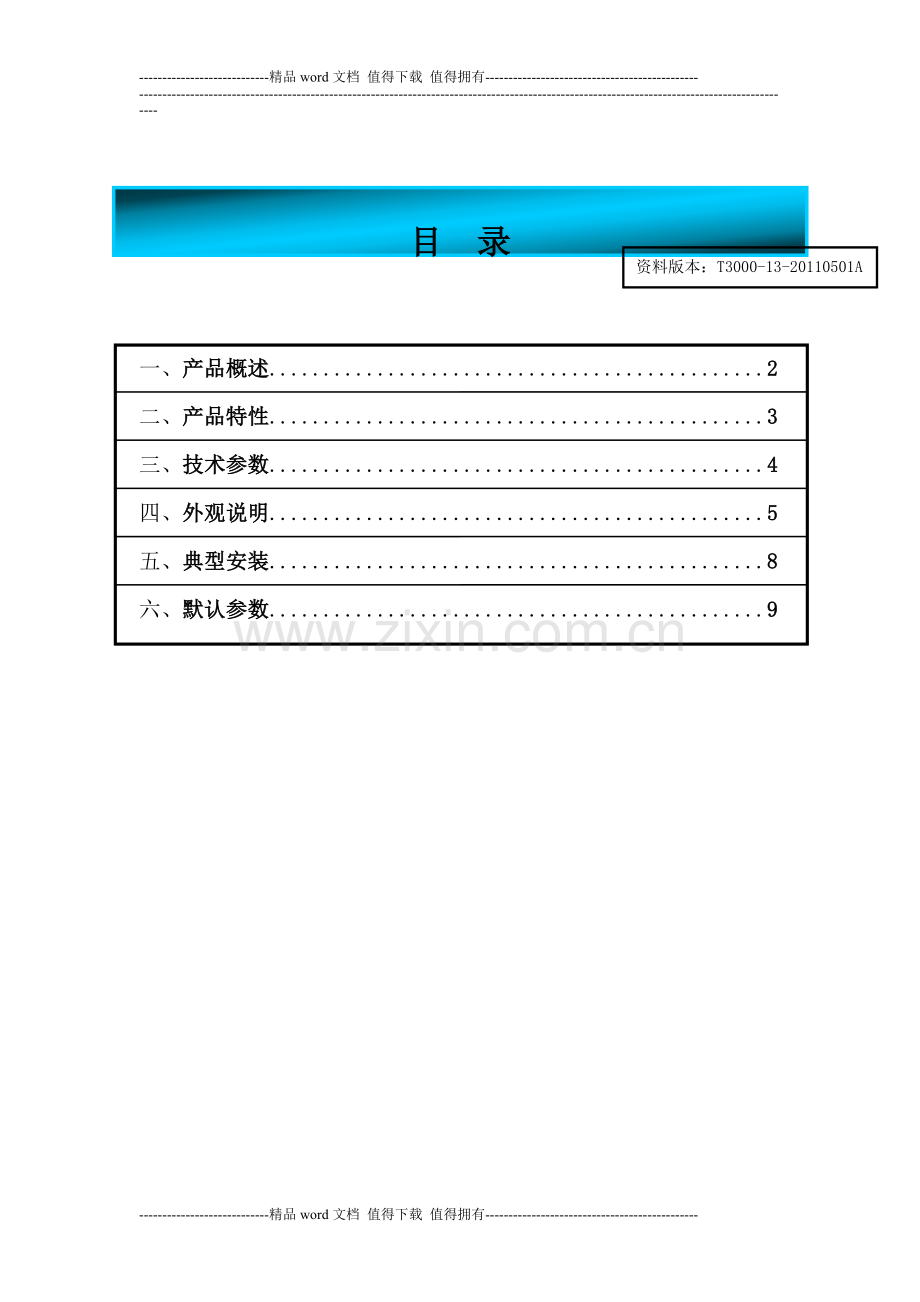

目 录

一、 产品概述..............................................2
二、 产品特性..............................................3
三、 技术参数..............................................4
四、 外观说明..............................................5
五、 典型安装..............................................8
六、 默认参数..............................................9

第一章：产品概述
存储型视频编码器（以下简称VS-330xR）是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。
采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；音频G711A编码，支持双向语音对讲/单向语音广播；内置Web Server，用户可以直接用浏览器浏览；通过RS422串口对云台进行控制；集成的I/O可做报警输入/联动输出。
该存储型视频编码器广泛应用于网络视频传输及监控的各种场合，如：学校、交通、水利、银行、基站、工地、网吧、小区、连锁超市等监控场所，该产品易于安装，操作简便。

第二章：产品特性
◆ 采用高性能、功能强大的可编程媒体处理器SOC芯片，内置（ARM+DSP）和高速视频协处理器
◆ 支持各种高灵敏度CCD或CMOS传感器（SONY、SHARP等）的模拟视频输入
◆ 采用优秀的H.264视频压缩算法，轻松实现高清晰图像的低网络带宽传输
◆ 图像QCIF/CIF/ Half- D1/D1可调，允许NTSC/PAL制切换；最高帧率：NTSC制30fps，PAL制25fps。码流36Kbit/s-3Mbit/s可调
◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理
◆ 预留USB接口，方便用户扩展WIFI和3G功能
◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行
◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G
◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等
◆ 网络自适应技术，根据网络带宽自动调整视频帧率
◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度)
◆ RS-422串口和内置各种云台解码器协议，支持透明传输
◆ 支持图像屏蔽/图像抓拍
◆ 内置实时时钟，保证系统断电重启后时间的正确性
◆ 最大可支持10个用户同时P2P浏览
◆ 完善的用户、日志、告警管理功能
◆ 异常自动恢复功能，网络中断后可自动连接
◆ 内置多种平台连接协议，支持多平台的无缝连接
◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发

第三章：产品参数
项目
设备参数
VS-3301R
VS-3302R
VS-3304R
VS-3308R

视频
视频输入
1路NTSC/PAL，
1Vpp 75Ω（BNC）
2路NTSC/PAL，
1Vpp 75Ω（BNC）
4路NTSC/PAL，
1Vpp 75Ω（BNC）
8路NTSC/PAL，
1Vpp 75Ω（BNC）
视频输出
NTSC/PAL,1Vpp 75Ω(NBC).1路VGA（可选）
压缩标准
H.264
最高图像分辨率
D1：
704*576（PAL），
640*480（NTSC）
D1：
704*576（PAL），
640*480（NTSC）
Half-D1：704*288（PAL），
640*240（NTSC）
CIF：
352*288（PAL），
320*240（NTSC）
帧率、码流
最高：25fps(PAL), 30fps(NTSC)、
OSD功能
支持文字、时间在图像上的叠加

音频
音频输入
1路RCA麦克；1路BNC线路输入，单声道
1路RCA麦克；2路BNC线路输入，单声道
1路RCA麦克；4路BNC线路输入，单声道
1路RCA麦克；8路BNC线路输入，单声道
音频输出
1路RCA输出，单声道
音频参数
采样码流：8K HZ，采样位宽：16 Bit，压缩：G711A，码率：32Kbps
存储
存储接口
1个SATA接口，硬盘容量最大支持2TB
录像方式
定时、手动、报警联动
通信
RS485
1个，可以用于云台控制或者串口透明传输

网络
网络接口
1个RJ45，10/100M自适应，支持远程维护、浏览、录像等
网络协议
TCP/IP、UDP/IP、多播、HTTP、ICMP，Telnet等
WEB应用
内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器
网络功能
网络搜索，网络监控，专线、ADSL及3G（CDMA/TD-SCDMA/WCDMA）
报警
移动侦测报警
可设置灵敏度1-9级和侦测区域16*12块
I/O状态报警
4组输入端口 2组输出端口
视频丢失报警
视频丢失后发出报警信号，及时通知在线客户

安全

用户管理
提供多用户分级权限管理，允许多用户同时访问设备
内置看门狗
可定时检测芯片和软件工作状态，并在异常情况自动复位系统，以保证系统正常运行
远程复位
通过网络控制远程复位系统
其他
电源、功耗
DC 12V 1A、<20W
工作温度、湿度
-10 ~ 70 ℃、10 ~ 95%
尺寸、重量
设备：288*230*50mm；重量：1600g；外包装尺寸：370*270*90mm

第四章：外观说明
4.1、设备尺寸示意图 (单位：mm）
设备正视面板图（适应型号：VS-3301R、VS-3302R、VS-3304R和VS-3308R）

设备俯视面板图（适应型号：VS-3301R、VS-3302R、VS-3304R和3308R）

VS-3301R后视面板如下图：

VS-3302R后视面板如下图：

VS-3304R后视面板如下图：

VS-3308R后视面板如下图：

4.2、接口定义
4.2.1、设备前面板指示灯及接口说明

1、 Power ：电源指示灯；
2、 Run ：运行指示灯；
3、 Ethernet：网络连接指示灯；
4、 Alarm ：报警指示灯；
5、 HDD ：硬盘指示灯；
6、 Mic in ：对讲输入接口（可接麦克风、拾音器等音频输入设备）；
7、 AOut ：对讲输出接口（可接音响、喇叭等音频输出设备）；
8、 USB ：USB扩展接口（可接WIFI模块、3G模块或存储设备）。

4.2.2、设备后面板接口说明

1、 DC 12V ：12V直流电源输入；
2、 Ethernet ：RJ45网络接口（10M/100M自适应）；
3、 VIN : BNC视频输入；
4、 AIN ：BNC音频输入；
5、 VGA ：VGA视频信号输出（可选）；
6、 Audio in : BNC音频输入；
7、 VOUT : BNC视频输出；
8、 AOUT ：BNC音频输出；
9、 Alarm in ：报警输入（GND与1、2、3、4各组成一组，共4组报警输入）；
10、 Alarm out：报警输出（1A与1B组成一组，2A与2B组成一组）；
11、 RS 422 ：T+与T-分别为485输出正和负，R+与R-分别为信号输入正和负；
12、 Reset ：设备复位按钮（长按此按钮10秒以上设备即可恢复出厂设置）。

第五章：典型安装
5.1、基本系统拓扑图

代表前端 代表中心 代表客户端
5.2、安装注意事项
▲ 远离高温的热源和场所；
▲ 避免阳光直接照射；
▲ 勿放在潮湿的场所；
▲ 避免安装在剧烈震动的场所；
▲ 切勿私自打开外壳进行修理,出现故障请与厂商联系。

第六章：默认参数
设备出厂默认参数：

IP地址 : 192.168.1.110
子网掩码 : 255.255.255.0
网 关 : 192.168.1.1
通讯端口 : 5000 WEB端口：80
DNS(主)：202.96.134.133 ；(从)：202.96.128.166
出厂默认的管理员用户名为：Admin 密码: 111111
