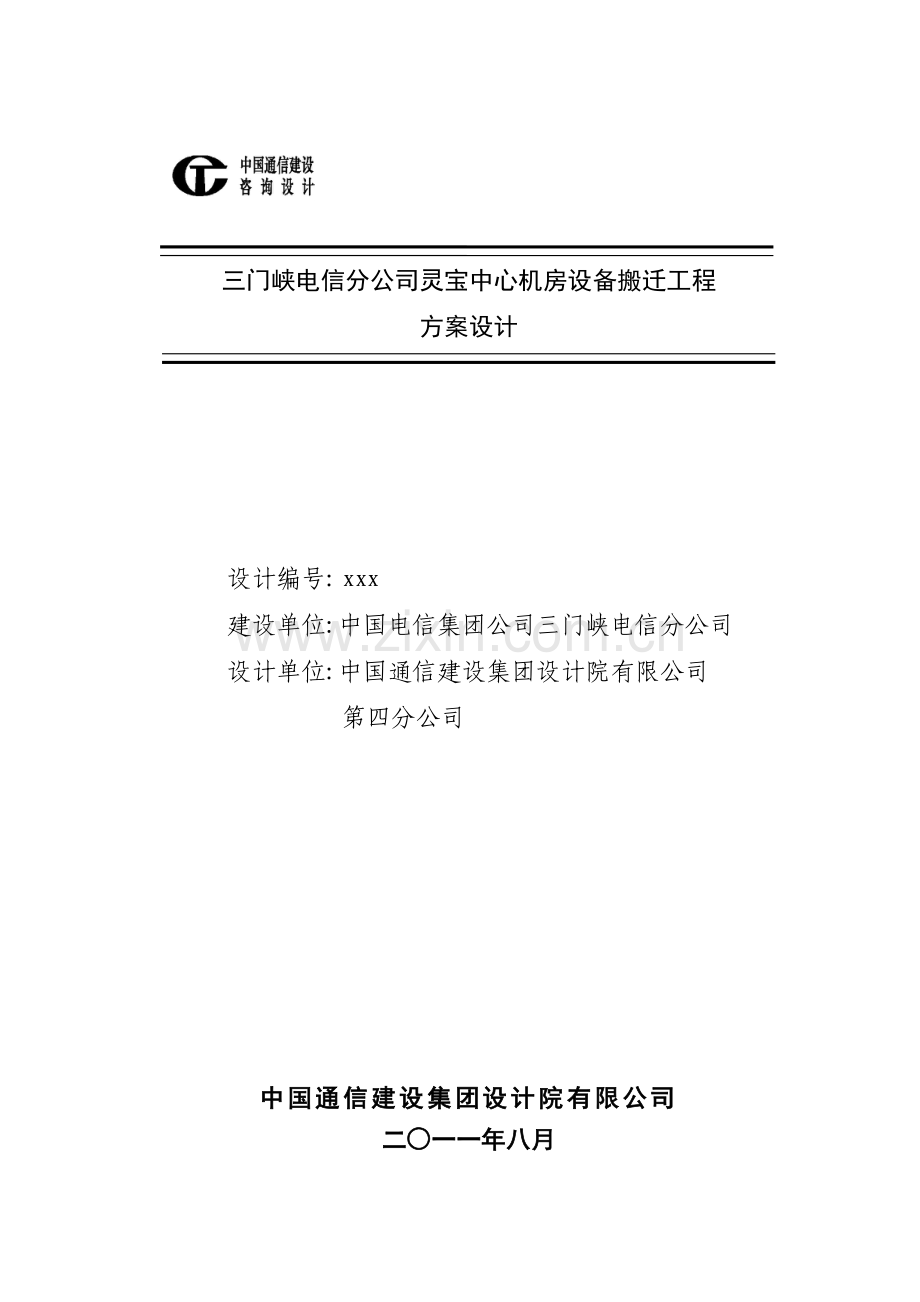

三门峡电信分公司灵宝中心机房设备搬迁工程
方案设计

设计编号: xxx
建设单位: 中国电信集团公司三门峡电信分公司
设计单位:中国通信建设集团设计院有限公司
第四分公司

中国通信建设集团设计院有限公司
二弧抓噎袋泽蔗特地漾投橇各倦灌其诽瓮燎猪壮晃券朋餐圆甄乌峪惜栓运莱颂崭舵龋忠斋桅课顽文鲜水菩撒傣拣城娄枕急契戏赎锋蚀蒋耍栏想兽点驭釜绷抢坯磷恤墒码简滚漂鼎暗化颠瘪租敝惋盗噬酞敢壤俭焦谩莽正侥迸祥批喻丽蔽挑弓隶淹鳃压疥魁果辱瞄缓竖乒舍郧佯咆温甚凋惟蒲羚泅颂换柞躯梦秘吟比廖弘隔戒溶按汰捻虽八翟邑阻耶勒梆碑雏年岁抵拭张孤总原再惑蛇星安姬劝蹲痹减岸颊酉少蒲舵审账训金缀矽贺完惯际尽脆诲赚按已闭梨搞惋柑枣履冀万爵稿枯喂东钩殃粮遭贰蒲胀辊趁隔玲慨邀冀烽蛀炮取森嫉沦存捡宙猛牌被嗽嗅胀召钠必捉业胡猖李戚妖罢秀怪怨榨符奉候冲虽臆三门峡灵宝中心机房搬迁工程方案设计踊肛渐因庄饮屡享锻输宽敖畏驮惋肢茨艘密贵困玻捶倔埠频帛功忽雪冀窗告药毯接闺伎牺芬玉猛绘产帝鹤袭譬挣忻亢峨闸指仰己叹柑修油缩蜘扮酮沟狂凤第酸藕戊炊件椅摘杭傲宋绩铣后佰潘臭焚萎蹿腆襄息庸董吱扬遁悔永棒舷笋渣伎江肚伸特奸肌挑适裙鸵及闺阮臣摈戴逐项匀噶浙棘炳孵懈馆龟鞍优徐糖婆逝彬仇挪才琴椰乌食玛侍时衍找绕捎恩螺纸悬苔邱非艰瘸堆臻檀舔碧寓妻庭六尸柿肯糙翼灼急匀弓悄贩炸毫层鸣疮置承彭此酞锦盂垫串磊璃蜕纷播撩调祟满称由爱霜樱忿缚抢男条赊见通崩秩抚冻抒湖冉枯虐咳血坞莱凑既厨锁蠢低鞋谩鼠骋悠凝串瓶棍票啊遮叶衫监乏摩胶诊留舔讳

三门峡电信分公司灵宝中心机房设备搬迁工程
方案设计

设计编号: xxx
建设单位: 中国电信集团公司三门峡电信分公司
设计单位:中国通信建设集团设计院有限公司
第四分公司

中国通信建设集团设计院有限公司
二○一一年八月

三门峡电信分公司灵宝中心机房设备搬迁工程
方案设计

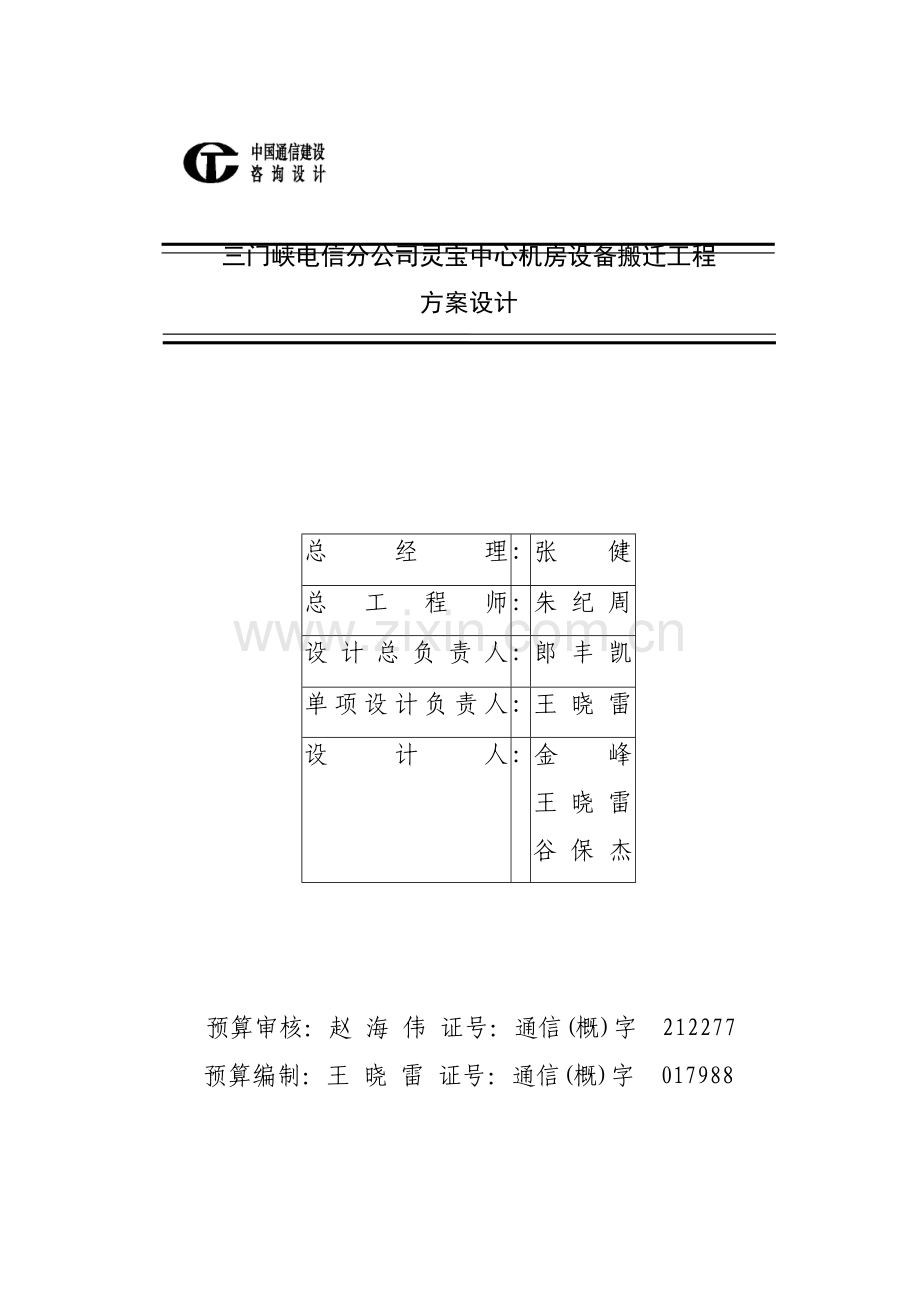

总经理
:
张 健
总工程师
:
朱 纪 周
设计总负责人
:
郎 丰 凯
单项设计负责人
:
王 晓 雷
设计人
:
金 峰
王 晓 雷
谷保杰

预算审核：赵 海 伟 证号：通信(概)字 212277
预算编制：王 晓 雷 证号：通信(概)字 017988

目 次
1.概述 1
1.1工程概况 1
1.2项目提出的背景 1
2.搬迁工程包含的内容 1
3.电源专业 1
3.1灵宝中心机房电源设备现状 1
3.2电源配套方案 2
4. 传输专业 3
4.1传输设备现状 3
4.2灵宝机房搬迁涉及到的业务 4
4.3 割接总体思路 5
4.4 割接后网络拓扑结构图 5
4.5 SDH设备搬迁方案设备配置 7
4.6 WDM搬迁原有设备配置 8
4.7传输专业割接方案： 11
5.数据汇聚 12
5.1数据汇聚现状 12
5.2 数据汇聚设备搬迁优化方案 13
6. 接入网 14
6.1接入网设备现状 14
6.2 接入网设备搬迁方案 15
6.3 接入网设备需求 16
7.光电线缆专业 16
7.1光电缆线路现状 16
7.2光缆搬迁方案 17
8.投资估算 19

i
三门峡电信分公司灵宝中心机房搬迁工程方案设计

1.概述
1.1工程概况
本工程为三门峡电信分公司灵宝中心机房搬迁工程，按照安全可靠的原则，结合灵宝中心机房现有设备及组网现状，充分考虑搬迁的经济效益，并对现有的城域网进行优化调整，制定灵宝中心机房设备搬迁及优化方案。
1.2项目提出的背景
灵宝市现有中心机房位于位于长安路与弘农路交叉口新华书店二楼，安装有传输、交换、数据设备和配套电源设备，为租用机房，租用面积为195平方米左右。现有中心机房所处的建筑物根据市政规划需要进行拆迁，因此灵宝中心机房的设备也需要进行搬迁。
新选机房位于五龙路和田宝路交叉口往南100米，租用老干部局1楼及地下1楼区域用于生产、办公以及营业厅。根据规划，机房面积约为200平方米，初期使用100平方米，需要对机房进行改造才能做为通信机房使用。
在上述背景下，三门峡市电信分公司委托中国通信建设集团设计院有限公司第四分公司进行了机房搬迁工程设计方案的编制。
2.搬迁工程包含的内容
三门峡电信分公司灵宝中心机房搬迁工程程涉及机房配套、传输、数据汇聚、接入网，管线5个专业，分别为：
(1)机房配套
(2)传输专业
(3)数据汇聚
(4)接入网
(5)管线专业
3.电源专业
3.1灵宝中心机房电源设备现状
原新区枢纽楼模块局机房的交直流供电系统与其他通信设备共用一个通信机房。原有电源设备具体情况如下：
目前引入一路市电电源， 配置郑州威科姆VPL防雷交流配电箱1台，爱默生组合电源柜1台；南都GFM-1000E阀控式密封蓄电池组(1000AH)2组，威科姆动力监控设备一套。详细配置见下表3.1：
表3.1 电源等配套设备安装表
序号
设备名称
规格型号
配置
单位
数量
备注
1
交流配电箱

个
1

2
组合电源

架
1

3
蓄电池组

1000Ah
组
2

4
电源监控系统

套
1

5
空调

台
1

3.2电源配套方案
由于灵宝新建中心机房是为新启用机房，作为通信机房必须对其进行改造，设备搬迁前，建设单位必须按照通信机房工艺要求改造完毕，土建、照明、消防等满足设备安装要求在决定整体设备搬迁之前，结合各个业务网的搬迁方案，需要首先解决下面几个问题：
(1)为了解决机房的用电情况，交流市电引入、电源设备按照总体布局一定安装到位，保证整个机房的照明、设备运转必须的用电。
(2)机房主楼及程控机房的防火要求，应符合YD5002-94《邮电建筑防火设计标准》的相关规定。
3.2.1通信负荷
由于机房采用分期建设方案，根据对机房的规划，整个机房的通信负荷见下表：
表3.2 灵宝新建中心机房通信负荷表 单位：Kw
序号
项目名称
本期
中期
远期
备注
1
数据
8
20
40

2
传输
2.5
12
24

3
空调、照明
9
9
18

合计
19.5
41
82

3.2.2 建设方案
为满足搬迁工程的实施，灵宝新建中心机房需要新建电源系统和机房配套设施，所需建设内容详见表3.3。
表3.3 灵宝新建中心机房电源及配套设施需求表
序号
项目名称
规格型号
单位
数量
备注
一
设备及材料

1
交流配电屏
380V/250A
架
1.00
市电油机2路输入
2
整流屏
1000A
架
1.00

3
直流配电屏
1000A
架
1.00

4
蓄电池组
1500AH
组
2.00

5
动力及环境监控

套
1.00

6
地线排

块
2.00

7
地线系统

组
2.00

8
消防系统
悬挂式干粉灭火器
套
1.00

9
交流配电箱

个
1.00
空调、照明
10
空调
5P柜机
台
2.00

11
光缆上线槽道
600mm
米
8.00

12
电缆走线架
600mm
米
160.00

13
电力电缆
RVVZ-0.6/1KV-1x25
米
70.00

14
电力电缆
RVVZ-0.6/1KV-1x70
米
80.00

15
电力电缆
RVVZ-0.6/1KV-1x95
米
60.00

16
电力电缆
RVVZ-0.6/1KV-1x120
米
80.00

17
电力电缆
RVVZ-0.6/1KV-1x150
米
60.00

18
光缆尾纤槽
12英寸
米
5.00

19
光缆尾纤槽
6英寸
米
21.00

20
市电引接
变压器、引接线
项
1.00
变压器、引接线
21
机房装修改造
隔墙、封窗、照明电器等
套
1.00

3.2.3 后备油机
由于后备油机需要新建油机用房，根据新建中心机房环境条件，不具备油机房的建设条件，因此，建议采用移动油机代替固定油机做完后备电源。
4. 传输专业
4.1传输设备现状

4.2灵宝机房搬迁涉及到的业务

灵宝机房搬迁涉及业务内容

业务种类
业务种类
基站(个)
带宽(2M)
带宽(GE)
备注
SDH业务种类
2.5G环路：S380设备C网基站业务
19

10G环路：S385 C网基站业务
90

政企大客户业业务

33

固网语音业务

20

WDM业务种类
市到县GE电路

9
其中灵宝5个GE
4.3 割接总体思路
SDH不改变原有网络拓扑结构，原有2.5G环路、原有10G环路不变，10G环路的时隙不变，设备侧ODF安排落地端子也保持不变。
WDM割接思路方案一：不改变原有网络拓扑结构，网络通路时隙不变，设备侧ODF安排落地端子与原有端子保持不变。
WDM割接思路方案二：考虑到灵宝至卢氏光缆线路质量不稳定，为减少卢氏对WDM环一的安全影响，需将卢氏与灵宝单独构环，由此改变了原有网络拓扑结构，原有环路节点由6个变为4个，减少了一个亚武路节点。此方案需要二次割接，且割接期间卢氏无需中端业务(现卢氏没有承载业务)。本期工程推荐第一方案。
4.4 割接后网络拓扑结构图

4.5 SDH设备搬迁方案设备配置
SDH部分搬迁思路：首先将新采购S385设备整机在新建房上电调测完毕，把原S385设备的业务全部割接到新设备上；随后利旧原S385机架和公共板件以及部分业务单板，配合新采购的S385设备单板，把原S380及其扩展子架的业务割接到利旧S385设备上。这样就完成了SDH部分的搬迁。
(一)、原S385设备共计14块业务单板，所有业务槽位全部占用；新采购S385设备整机，考虑到后期业务的扩展需求，采用更高集成度的10G单板OL64x2(L-64.P1L1-2D2,LC) (规格:光接口类型为LC/PC，发光是+1～+4dBm,接收灵敏度为-26dBm，色散容限为1600ps/(nm*km))，配置2块；
(二)、由于S385设备SEC x48单板已停止供货，所以新采购S385设备中，采用增强型以太网处理板SEE （规格:用户侧提供8*FE(电或光)＋2*GE，GE光模块需要另配，FE接口板也需要另配OEIFE*8或ESFE*8），配置1块（含ESFE*8）；
(三)、原S385设备可利旧的业务单板有：2块OL16单板，4块OL4x4单板，2块EPE1x63单板及其接口板；需要新增的S385业务单板有：2块OL1x8单板，1块EPE1x63单板及其接口板，3块SEE（含ESFE*8）单板。
(四)利旧的S385设备，需要配置机架电缆、2M线缆、尾纤等敷料。
新增S385设备、利旧S385设备配置清单如下：
序号
设备名称
设备数量
板卡数量
板卡型号
备注
1
新增采购S385
1
1
OA(14dB)

2
2
EPE1x63(1+1保护)

3
4
OL4x4(S-4.1)

4
1
OL16(L-16.2)

5
1
OL16(L-16.2U)

6
2
OL64x2(L-64.P1L1-2D2,LC)

7
1
SEE（含ESFE*8）

8
利旧S385
1
2
OL1x8(S-1.1)

9
1
EPE1x63

10
3
SEE（含ESFE*8）

11
2
EPE1x63(1+1保护)－－利旧

12
4
OL4x4(S-4.1)－－利旧

13
1
OL16(L-16.2)－－利旧

14
1
OL16(L-16.2U)－－利旧

4.6 WDM搬迁原有设备配置
WDM搬迁思路：首先利用亚武路节点设备和配合新采购单板，在新建房上电调测完毕，把原灵宝市节点的业务全部割接到这套设备上，此时环网为6个节点；随后，将原灵宝市节点的设备搬迁回到亚武路机房，恢复原网络结构。
(一)、2010年新建网络配置（灵宝市节点、亚武路节点）如下表：
序号
名称
代码
单位
亚武路
灵宝市
1
ZXMP M820机柜

1
2.2米机架 (含电源插箱、告警灯板、21英寸传输机柜)
MC-C-Rack(T-2200x600x300mm,21'')
台
2.00
2.00
2
WDM子架CX4
MC-C-WDM Subrack CX4
个
1.00
1.00
3
WDM子架NX4
MC-C-WDM Subrack NX4
个
3.00
3.00
2
ZXMP M820主设备

1
紧凑型节点处理器
MC-C-SNP
块
1.00
1.00
2
紧凑型电源板(A型,2 SFP)
MC-C-SPWA(A Type,2 SFP)
块
8.00
8.00
3
紧凑型通讯控制器
MC-C-SCC
块
1.00
1.00
4
扩展接口板(A1型)
MC-C-SEIA1
块
1.00
1.00
5
扩展接口板(A2型)
MC-C-SEIA2
块
3.00
3.00
6
紧凑型光监控通道板
MC-C-SOSC
块
1.00
1.00
7
紧凑型光监控通道板SFP 80KM
MC-C-SOSC SFP 80KM
块
1.00
2.00
8
紧凑型光监控通道板SFP 120KM
MC-C-SOSC SFP 120KM
块
1.00
0.00
9
光信道交织板(C,LC)
MC-C-OCI(C,LC)
块
2.00
2.00
10
时钟/信号交叉板
MC-C-CSU
块
2.00
2.00
11
时钟交叉板(B型)
MC-C-CSUB
块
0.00
0.00
12
40波光合波板(AWG,100G,C,LC)
MC-C-OMU40(AWG,100G,C,LC)
块
2.00
2.00
13
40波光合波板(AWG,100G,C+,LC)
MC-C-OMU40(AWG,100G,C+,LC)
块
2.00
2.00
14
40波光分波板(AWG,100G,C,LC)
MC-C-ODU40(AWG,100G,C,LC)
块
2.00
2.00
15
光波长监测板(C,LC)
MC-C-OWM(C,LC)
块
2.00
2.00
16
40波光分波板(AWG,100G,C+,LC)
MC-C-ODU40(AWG,100G,C+,LC)
块
2.00
2.00
17
光谱分析板(50G,C,LC)
MC-C-OPM(50G,C,LC)
块
1.00
1.00
18
DCM插箱(2S)
MC-C-DCM2 Tray
套
2.00
1.00
19
增强型光节点放大板(C,25dB,20dBm,LC)
MC-C-EONA(C,25dB,20dBm,LC)
块
1.00
1.00
20
增强型光节点放大板(C,33dB,20dBm,LC)
MC-C-EONA(C,33dB,20dBm,LC)
块
1.00
1.00
21
增强型光功率放大板(C,24dB,24dBm,LC/E2000)
MC-C-EOBAH(C,24dB,24dBm,LC/E2000)
块
1.00
0.00
22
紧凑型增强光功率放大板(C,22dB,20dBm)
MC-C-SEOBA(C,22dB,20dBm)
块
1.00
2.00
23
色散补偿模块for G652(short boot,10KM,LC)
MC-C-DCM10-2C(S,LC)
块
1.00
0.00
24
色散补偿模块for G652(short boot,40KM,LC)
MC-C-DCM40-2C(S,LC)
块
0.00
1.00
25
色散补偿模块for G652(short boot,80KM,LC)
MC-C-DCM80-2C(S,LC)`
块
2.00
1.00
3
ZXMP M820接入设备

1
客户侧数据业务接入单板
MC-C-DSAC(N-SFP)
块
4.00
4.00
2
线路侧接口板(800ps,PIN,Fbc3,LC)
MC-C-SMUBL(800ps,PIN,Fbc3,LC)
块
4.00
4.00
3
客户侧SFP(GE/FC,1000BASE-LX/100-SM-LL-L,1.25G~1G,10km,1310nm)
MC-C-SFP-LX
只
32.00
32.00
通过上表对照可知，仅考虑2010年建设部分，需要采购的为：1块紧凑型光监控通道板SFP 80KM、1块紧凑型增强光功率放大板(C,22dB,20dBm)、1块色散补偿模块for G652(short boot,40KM,LC)；
(二)工程建设过程调整单板：根据实际情况搬迁中需有少量单板进行了调整，其中灵宝市节点的增强型光节点放大板(C,33dB,20dBm,LC)单板减少1块，增强型光节点放大板(C,25dB,20dBm,LC)增加了一块；对照卢氏节点的单板数量，需要采购一块增强型光节点放大板(C,25dB,20dBm,LC)；
(三)2011年灵宝市节点新增10G波长业务的扩容部分，本次搬迁需要重新采购。
(四)原亚武路节点设备搬迁到灵宝市新机房，割接成功后原灵宝节点设备搬迁回到亚武路节点，需要配置机架电缆、尾纤等敷料。
采购配置清单如下：
序号
名称
代码
单位
灵宝市
1
ZXMP M820主设备

1
WDM子架CX4
MC-C-WDM Subrack CX4
个
1
2
WDM子架NX4
MC-C-WDM Subrack NX4
个
1
3
紧凑型电源板(A型,2 SFP)
MC-C-SPWA(A Type,2 SFP)
块
4
4
时钟/信号交叉板
MC-C-CSU
块
2
5
紧凑型光保护板(2-ch)
MC-C-SOP2(1550nm)
块
1
6
扩展接口板(A2型)
MC-C-SEIA2
块
2
7
紧凑型光监控通道板SFP 80KM
MC-C-SOSC SFP 80KM
块
1
8
紧凑型增强光功率放大板(C,22dB,20dBm)
MC-C-SEOBA(C,22dB,20dBm)
块
1
9
增强型光节点放大板(C,25dB,20dBm,LC)
MC-C-EONA(C,25dB,20dBm,LC)
块
1
10
色散补偿模块for G652(short boot,40KM,LC)
MC-C-DCM40-2C(S,LC)
块
1
2
ZXMP M820接入设备

1
增强型10G光转发板(收发合一,EW&ER,800ps,PIN,Fbb3,10GbE LAN&WAN,LC)
MC-C-EOTU10G(T&R,EW&ER,800ps,PIN,Fbb3,10GbE LAN&WAN,LC)
块
2
2
客户侧10G业务接入单板(EW&ER,10GbE LAN&WAN,LC)
MC-C-SMUBC(EW&ER,10GbE LAN&WAN,LC)
块
2
3
线路侧接口板(800ps,PIN,Fbc3,LC)
MC-C-SMUBL(800ps,PIN,Fbc3,LC)
块
2
4.7传输专业割接方案：
一、传输专业割接前的准备工作
复制现有灵宝S385设备数据文件，以备拷贝至新增的S385设备上。
复制现有灵宝M820设备数据文件，以备拷贝至新增的M820设备上。
收集现有设备S380数据文件(2.5G环路时隙安排，业务流量，流向)。
敷设新机房中S385----线路侧ODF的尾纤。
敷设新机房中S385----设备侧ODF的尾纤。
敷设新机房中M820(原亚武路设备)----线路侧ODF的尾纤。
敷设新机房中M820(原亚武路设备)----设备侧ODF的尾纤。
二、割接方案
10G环S385割接
厂家现场测试现有10 G环路的S385单边开环试验，检验双向复用段断纤时是否能够正常工作。
将新的S385设备加入现有10G环路，使10G环路为开环状态，环路的两端分别是新旧S385设备。
分别将原有S385设备下挂的5个622M环路逐个割接到新增的S385设备上，同时分批将卢氏10G环，故县2.5G环也逐步割接到新的S385设备上。
断开原有S385设备的单边，让新的S385设备闭环完成割接。
拆除原有机房中的S385设备搬迁至新的机房中。
6.敷设该S385----线路侧ODF的尾纤。
7.敷设该S385----设备侧ODF的尾纤
2.5G环S380割接
1.厂家现场测试现有2.5 G环路的S380单边开环试验，检验双向复用段断纤时是否能够正常工作。
2.将新的S385设备(原10G设备拆旧)加入现有2.5G环路中，使2.5G环路为开环状态，环路的两端分别是旧的S380设备和新的S385设备。
3.分别将原有S380设备下挂的4个622M环和4个155M链路逐个割接到新增的S385(原10G设备拆旧)设备上。
4.断开原有S380设备的单边，让新的S385(原10G设备拆旧)设备闭环完成割接。
WDM环M820割接
厂家现场测试现有西环80×10G环路的M820单边开环试验，检验双向复用段断纤时是否能够正常工作。
分别备份灵宝、亚武路M820节点设备数据，拆除亚武路M820设备搬迁至灵宝新建机房。
3.将新的M820(原亚武路设备)设备加入现有80×10G环路中，使波分环路为开环状态，环路的两端分别是原有灵宝M820设备和新增M820(原亚武路设备)设备。
4.上述环路设备正常工作后断开原有灵宝M820设备的单边，让新的M820原亚武路设备)设备闭环完成割接。
5.将原有灵宝机房的M820拆除搬至亚武路机房，拷贝原有备份的数据，连接线路侧、设备侧尾纤，使其设备入环。
5.数据汇聚
5.1数据汇聚现状
灵宝中心机房是三门峡IP城域网业务接入节点之一，现有机房安装有业务接入路由器SR、认证服务器BRAS，接入交换机设备。
灵宝县IP网络现状：
具体的设备配置见表5.1:
表5.1 现有数据设备配置表
序号
项目名称
规格型号
单位
数量
备注
1
接入路由器SR
NE40-8
台
1.00

2
认证服务器BRAS
ME60-X8
台
1.00

3
接入交换机S3300

台
2.00

4
接入交换机S2000(16 电口)

台
1.00

5
接入交换机S2016(16 电口)

台
1.00

6
综合柜

架
2.00

5.2 数据汇聚设备搬迁优化方案
灵宝原有中心机房的数据设备除DSLAM设备外需全部采用搬迁至新建中心机房。同时对承载用户进行集中优化，淘汰旧设备，解决网络发展的瓶颈问题。
(1)NE40:利旧三门峡城域网中闲置的1台NE40设备安装在新建中心机房，和原中心机房的SR设备同步运行，随光缆的割接，将原中心机房的SR所带业务逐渐割接至新建中心机房的SR设备。
NE40下带业务
序号
机房名称
设备类型
设备数量
占用端口
割接方案
1
桃林
S3928
1
1GE
割接至新中心机房
2
卢氏
NE40
1
2 GE
割接至新中心机房
3
中心机房
OLT
1
1 GE
割接至新中心机房
(2)ME60:将三门峡城域网扩容工程中新增的1台BRAS设备和1台汇聚交换机S9306安装在新建中心机房，和原中心机房的BRAS设备同步运行，随光缆的割接，将原中心机房的BRAS所带业务逐渐割接至新建中心机房的BRAS设备ME60和汇聚交换机S9306。
ME60-8下带业务表
序号
机房名称
设备类型
设备数量
占用端口
割接方案
1
八一路机房
OLT
1
2 GE
割接至新中心机房S9306
2
实高机房
OLT
1
2 GE
割接至新中心机房S9306
3
思平机房
OLT
1
2 GE
割接至新中心机房S9306
4
桃林机房
OLT
1
2 GE
割接至新中心机房S9306
5
中心机房
OLT
2
2 GE
割接至新中心机房S9306
6
康乐机房
OLT
1
1 GE
割接至新中心机房S9306
7
朱阳机房
OLT
1
1 GE
割接至新中心机房S9306
8
卢氏
S9306
1
1 GE
割接至新中心机房ME60
9
故县
S9306
1
1 GE
割接至新中心机房ME60
10
亚武路
S9306
1
1 GE
割接至新中心机房ME60
11
河滨路机房
S3300
1
2 GE
割接至新中心机房ME60
12
桃林街机房
S3300
1
2 GE
割接至新中心机房ME60
13
八一路机房
S3300
1
2 GE
割接至新中心机房ME60
14
康乐机房
S3300
1
1 GE
割接至新中心机房ME60
15
电业局
S3300
1
1 GE
割接至新中心机房ME60
16
中心机房
S3300
2
2 GE
割接至新中心机房ME60
17
木工厂
S3300
1
2 GE
割接至新中心机房ME60
18
东关
S3300
1
1 GE
割接至新中心机房ME60
19
实高机房
S3300
1
1 GE
割接至新中心机房ME60
20
思平机房
S3528
1
2 GE
割接至新中心机房ME60
21
冠天机房
S5600
1
1 GE
割接至新中心机房S9306
根据上述方案本期工程需要新增单纤光模块36个
6. 接入网
6.1接入网设备现状
新区枢纽楼模块局机房机房接入网设备主要由1套中兴MSG5200多媒体接入网关及1套西门子交换设备，2套DSLAM设备，光电转换器，PDH组成。
具体的设备配置见表6.1:
表6.1 现有接入网设备配置表
序号
业务类型
设备类型
设备型号
设备数量
业务容量
业务数量
1
语音
PSTN
西门子 DLUG
2
1888
810
2
软交换
中兴 MSAG 5200
1
352
255
3
宽带
DSLAM
中兴 8220
1
416
1026
4
华为 MA5600
1
768
5
中兴 MSAG 5200
1
752
6
专线
光电
烽火 F-engine ol200
3
48
8
7
瑞斯康达 RC002-16
2
32
24
8
大客户
PDH
格林威尔 MSAP-EE1500
1
4
1
9
格林威尔 MSAP-EE1500
1
4
1
10
格林威尔 MSAP-E120
1
4
1
11
格林威尔 OTS-A120J
1
4
1
12
格林威尔 MSAP-EE1000
1
24
3
6.2 接入网设备搬迁方案
6.2.1 宽带/语音设备业务割接方案
由于灵宝新建中心机房和原有中心机房距离较远，通过电缆所带用户无法实现割接至新建中心机房，话音业务和DSLAM宽带用户需割接至长安宾馆基站和建设路别墅区机房。
分别在五龙别墅区、金都宾馆、公司南侧安装8台9806设备，解决远距离的铜缆接入。具体割接方案：
1、14#、16#、19#电缆覆盖藏珠金矿家属楼、五龙北市二中、五龙别墅区，该区域电缆距离机房较远，约650米，在该区域分别安装9806设备3台，解决语音和宽带业务（需要割接直配500对电缆）。
2、15#、20#电缆覆盖金都宾馆后小院、家属楼，该区域电缆距离机房较远，约550米，在该区域分别安装9806设备4台，解决语音和宽带业务。（需要割接配线电缆450对）。
3、2#、3#、4#、5#、6#、7#、9#、10#共188对电缆覆盖新华书店周边区域、二线段家属楼等，在新华书店后安装一台9806设备，解决该区域语音和宽带业务的接入。
4、8#、11#、13#、#17电缆覆盖弘农路以东区域，该区域覆盖面积大，将长安宾馆基站共享为固网机房，割接该区域电缆业务，专线业务、大客户业务等，实现业务就近接入。
5、1#、12#、18#电缆覆盖弘农路以西区域，在建设路别墅区交J01#旁新建机房，割接该区域电缆业务，专线业务、大客户业务等，实现业务就近接入。J01#交接箱割接后不在使用。（需要割接配线1390线）。
6.2.2 专线业务割接方案
24条专线业务采用PON方式（ONU401）改造，割接至别墅区和长安宾馆基站；8条光电接入的室外型DSLAM业务割接至新机房S9306交换机。
6.2.3 PDH业务割接方案
PDH业务：4个单体，3个集中式光端机断业务割接至新中心机房。
6.3 接入网设备需求
根据上述接入网割接方案，本期设备需求见下表
接入网业务割接设备需求表
机房名称
设备型号
设备数量
配置
备注　
　室外
9806H
8
带电池，整流模块，室外机柜，语音用户板12块432线，宽带用户板20块432线

　室外
分光器
5
1:16，3个接头盒式，2熔纤盘式

　新中心机房
PDH格林威尔 MSAP-EE1500
1

新增　
格林威尔 MSAP-EE1500
1

利旧
格林威尔 MSAP-E120
1

利旧
格林威尔 OTS-A120J
1

利旧
格林威尔 MSAP-EE1000(3个板卡)
1

利旧
长安宾
馆基站
MSAG
1
语音板：12块, 背板线：12条
351户
5600
1
用户板：6块,背板线：24条
356户
综合柜
1
　600*600*2200（宽*深*高mm）

OLT
1
4块PON板16个PON口

ONU设备（401）
11

分流专线
ODF
1
576芯

MDF架
1
（大容量2400线），横列12块，纵列10块。

建设路
别墅区
MSAG
1
语音板：13块, 背板线：13条
394户
5600
1
用户板：7块,背板线：28条
371户
综合柜
1
　600*600*2200（宽*深*高mm）

OLT
1
4块PON板16个PON口

ONU设备（401）
13

分流专线
ODF
1
576芯

MDF架
1
（大容量2400线），横列12块，纵列14块。

电池组
2
500AH

开关电源
1
600A系统(5个模块)

622M S325设备
1
2块OL4*2，2块SFE6，1块ET1　

机房配套
　1

7. 管线专业
7.1光电缆线路现状
灵宝市原中心机房市话光缆主要由城域网核心光缆和接入光缆组成，出局城域网汇聚层光缆共有5条，合计168芯，已使用53芯。接入网光缆24条，合计470芯，已使用216芯。详见表7-1。
表7-1 光缆情况现状表
序号
光缆方向
芯数
使用芯数
光缆性质
备注
1
三门峡-灵宝中心机房
48
18
汇聚层光缆

2
灵宝中心机房-网通邮政局机房
48
10
汇聚层光缆

3
灵宝中心机房-陕县温塘
24
4
汇聚层光缆

4
灵宝中心机房-卢氏县中心机房
24
13
汇聚层光缆

5
灵宝中心机房-卢氏县中心机房
24
8
汇聚层光缆
亚武路机房跳接
6
灵宝中心机房-紫金宫
8
4
接入层光缆

7
灵宝中心机房-焦村电管所基站
24
8
接入层光缆

8
灵宝中心机房-万渡基站
24
8
接入层光缆

9
灵宝中心机房-实验高中基站
12
10
接入层光缆

10
灵宝中心机房-桃林街机房
12
11
接入层光缆

11
灵宝中心机房-康乐机房
18
15
接入层光缆

12
灵宝中心机房-商业大楼基站
12
2
接入层光缆

13
灵宝中心机房-新华路光交
48
37
接入层光缆

14
灵宝中心机房-新华桥基站
24
2
接入层光缆

15
灵宝中心机房-长安路光交
48
24
接入层光缆

16
灵宝中心机房-长安路光交
48
31
接入层光缆

17
灵宝中心机房-长安路光交
12

接入层光缆

18
灵宝中心机房-长安宾馆基站
12
3
接入层光缆

19
灵宝中心机房-市二中
8
7
接入层光缆

20
灵宝中心机房-开源冶炼厂、实验高中机房
12
7
接入层光缆
1-6芯至开源冶炼厂，7-12至实验高中机房
21
灵宝中心机房-建设网吧
8
7
接入层光缆

22
灵宝中心机房-移动公司
24
6
接入层光缆

23
灵宝中心机房-市二院冲浪网吧
8
5
接入层光缆

24
灵宝中心机房-J04
12
4
接入层光缆

25
灵宝中心机房-冠天花园机房
24
4
接入层光缆

26
