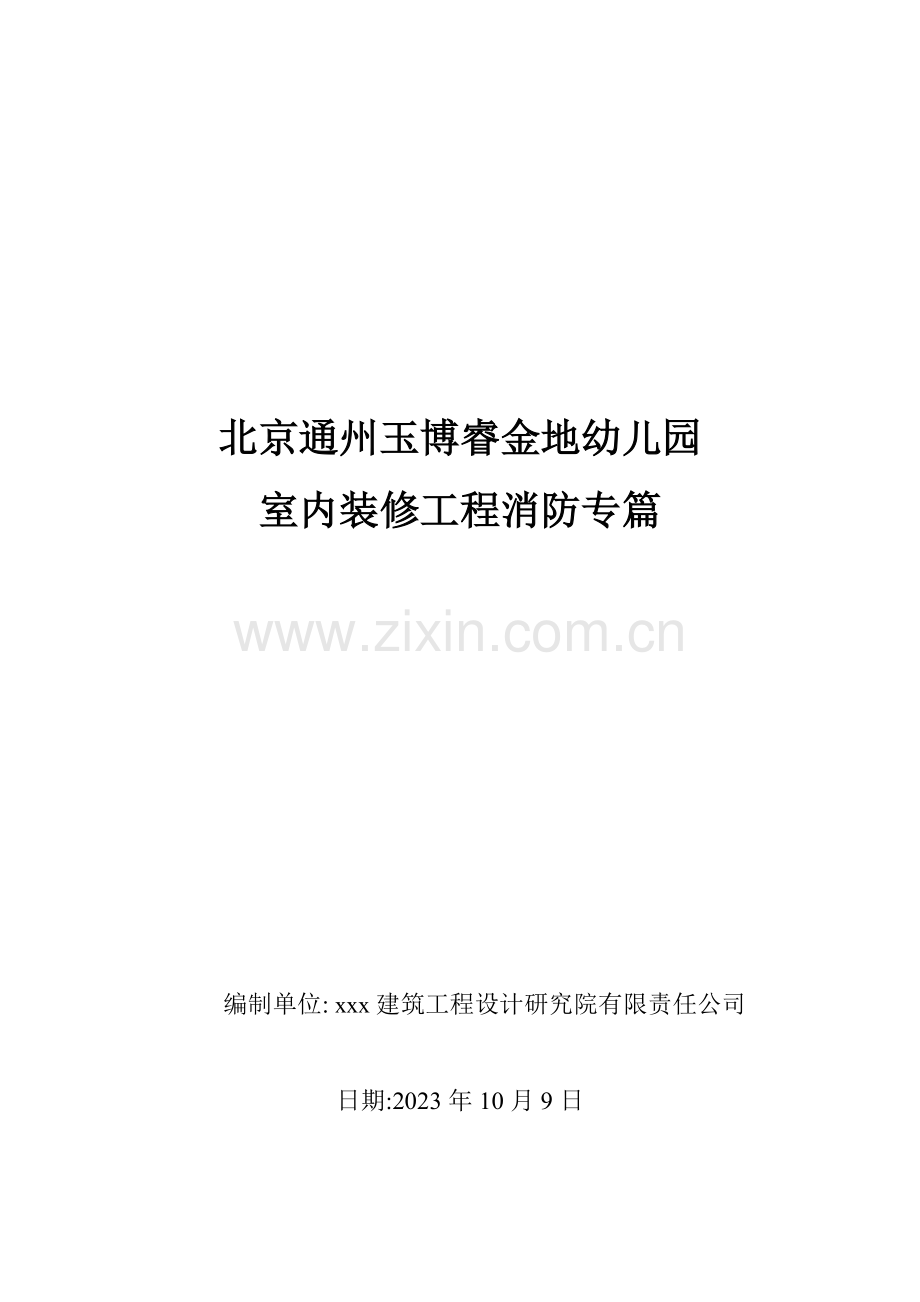

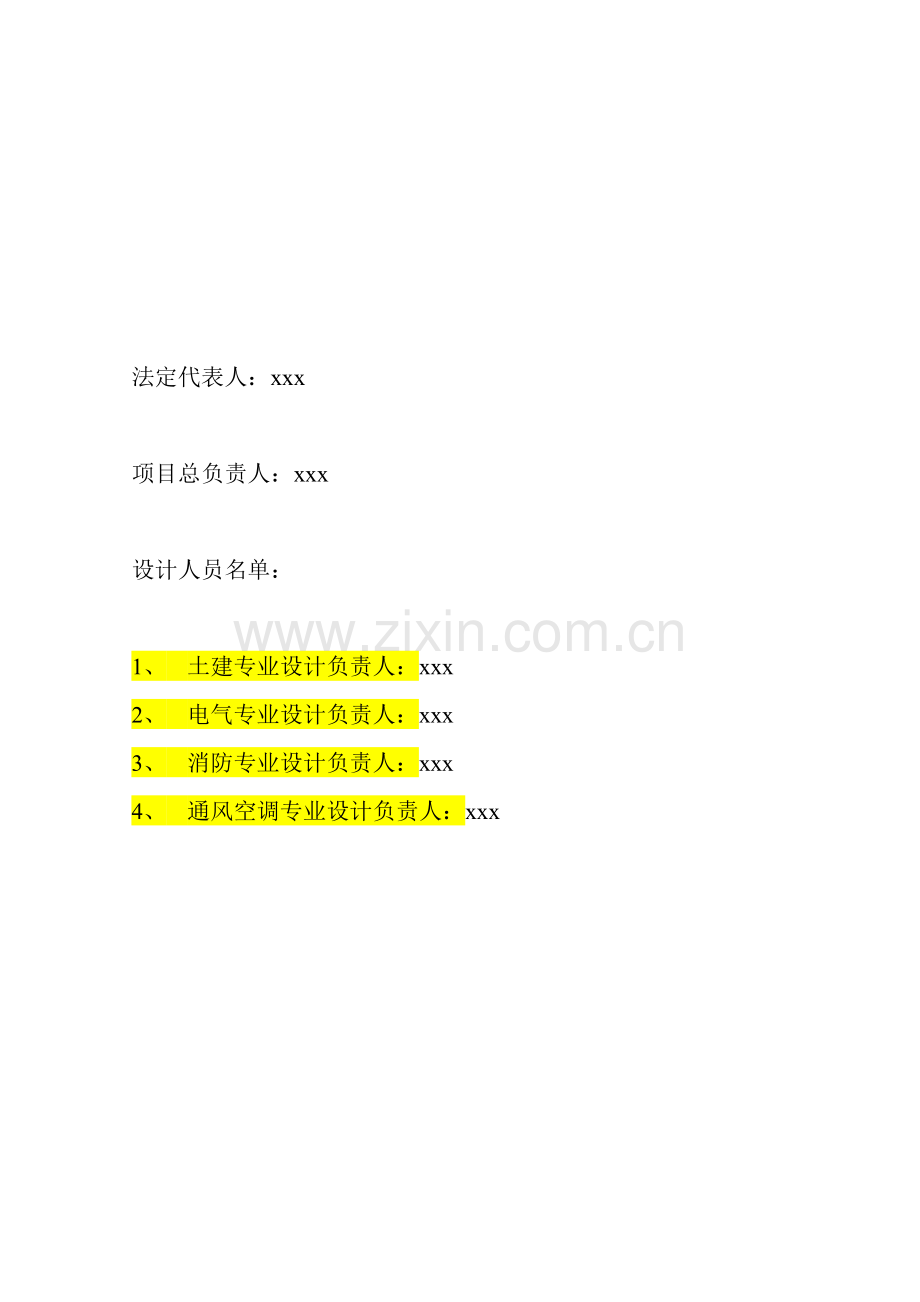

北京通州玉博睿金地幼儿园室内装修工程消防专篇编制单位: xxx建筑工程设计研究院有限责任公司日期:2023年10月9日法定代表人：xxx项目总负责人：xxx设计人员名单：1、 土建专业设计负责人：xxx2、 电气专业设计负责人：xxx3、 消防专业设计负责人：xxx4、 通风空调专业设计负责人：xxx（一）原有建筑部分的设计说明（一）设计依据1、北京市规划委员会2023年9月6日签发的建设项目规划条件(2023规条供字0092号)2、业主提供的有关设计规定及市政条件，经业主确认的设计标准。3、国家有关的规范、规定和标准，如下（原有建筑的设计依据）：3.1建筑设计防火规范(GB50016-2023)3.2建筑给水排水设计规范(GB50015-2023)2023版3.3建筑灭火器配置设计规范(GB50140-2023)3.4建筑给水排水及采暖工程施工质量验收规范(GB50242-2023)3.5民用建筑电气设计规范(JGJ16 2023)3.6托儿所、幼儿园建筑设计规范(JGJ39-87)3.7智能建筑设计标准(GB/T50314-2023)3.8火灾自动报警系统设计规范(GB50116-2023)3.9北京市幼儿园、托儿所办园、所条件标准3.10公消【2023】 第350号文献关于民用建筑外保温材料消防监督管理有关事项的告知3.11国家其他有关的设计规范和规程（二）工程概况1、本工程位于北京市通州区永顺镇商务园C2地块东区项目。2、建筑面积：3360.6平方米，所有为地上面积。3、建筑高度：建筑高度12米，建筑层数地上3层。4、结构形式：框架结构。5、本工程建筑分类：多层建筑。6、本工程耐火等级：二级,，抗震设防烈度为8度。（三）防火设计1、本工程为二类多层建筑，建筑耐火等级为二级。施工材料需符合国家建筑、装修防火规范规定。装修材料性能严格按照建筑内部装修设计防火规范执行。施工中各种材料的替换均应通过设计人核对防火性能。2、首层及二层为一防火分区，防火分区面积为2170m2 ，三层为一个防火分区，防火分区面积为1001m2 ，每个防火分区面积均不大于2500平米，每层均设有疏散楼梯三部, 疏散距离满足建筑设计防火规范（GB50016-2023）规定。3、安全疏散计算：每个防火分区均设有三部安全疏散楼梯及出口，每个楼梯梯跑宽度不小于1.2米，且2个安全出口的距离大于5米。疏散宽度计算：以第三层为准，人员最多时为150人（3个班，每班人数30人，电教室最多容纳60人，共计150人）1.500.75=1.125m。实际宽度3.8m，满足规范规定。位于两个安全出口之间疏散门距离安全出口距离不大于25m，位于袋形走道两侧或尽端的疏散门至安全出口最远距离15m，小于20m，满足规范规定。4、防火分区、设备用房、楼梯间均采用不燃烧材料的防火墙分隔，防火墙外墙采用250厚加气混凝土砌块墙，内墙用200厚加气混凝土墙。管道竖井，电缆井每层在楼板处用不燃材料封堵作防火分隔，耐火极限同楼板。管道井检修口须满足0.6小时耐火极限。5、外保温系统除符合现行国家有关建筑设计防火规范规定外，还符合公消字（2023）65号文明确民用建筑外保温材料消防监管有关规定告知本项目建筑外保温材料防火等级均应为A级。6、所有砌体墙（除说明者外）均砌至梁底或板底。7、弱电箱、配电箱及消火栓箱嵌入墙体内时，在箱体背后加贴防火板，耐火极限不小于2小时。8、防火构造和设施：防火封堵：所有管井在管线安装完毕后，在每层楼板处二次浇注钢筋混凝土（耐火极限同本层楼板），做上下层防火分隔，无法二次浇注部分应用不燃材料填严。与房间、走道等相连通的孔洞其空隙应采用不燃烧材料填塞密实。防火门均装闭门器，双扇防火门均装顺序器，常开防火门须有自行关闭和反馈装置。9、建筑物周边设紧急消防车道，消防车道宽4m，幼儿园与其他建筑之间的防火间距满足防火规范规定。（二）消防设施部分（按照原有设计阐述，本次装修没有改动）1 、消防用水量消防用水量表 消防用水量序号项目名称用水量(L/s)火灾连续时间(h）总用水量m3备注1室外消防用水量2521802室内消火栓用水量152108总用水量合计2882、消防水源本建筑的室外消防给水为两路水源，室外消防采用低压供水系统，由室外给水管网供应。室内消防系统采用临高压给水系统，水量水压由社区集中消防水池及消防泵房提供。3、消防给水管网及室外消防 社区设有专用消防环网，室外消防给水为市政给水，室内消防给水为临高压给水系统，室内、室外消防设别设立消防管网系统。本社区设集中消防泵房及消防水池一座，有效容积252 m3（按最大消防用水量楼座计算），贮存室内消火栓系统、自动喷水系统水量，设立于10#楼小商业地下一层。消防泵房内设立室内消火栓系统加压泵一套（两台，一用一备）及自动喷水加压泵一套（两台，一用一备），社区最高楼屋顶设V=18m3高位稳压水箱一座，设立于10号楼屋顶水箱间内。室外消火栓给水系统：本工程采用常高压制，由市政水满足。用水量20L/S，火灾延续时间2h。室外消防管道成环，并在适当位置设立地下式消火栓，间距不超过120m，距道路边不大于2.0m，距建筑物外墙不小于5.0m。消防水泵房阐述详后续6。消防管网：给水球墨铸铁管,埋地敷设，承插连接。4、室内消防给水设计在建筑内设有室内消火栓系统。社区内设专用的消防供水管网，社区内设立消防水泵房（配套消防水泵和消防水池）一座。社区最高楼屋顶设V=18m3高位稳压水箱一座，设立于10号楼屋顶水箱间内。消防水泵房（配套消防水泵和消防水池）详见后续6。消火栓布置满足有2股水柱能同时达楼内任何位置，消火栓保护半径25米。消火栓箱内配DN65消火栓一个，DN6519水枪一支，25米长衬胶龙带一根，按纽及快速接口一套。室外设水泵接合器DN100二个。消火栓系统控制：平时由高位水箱间和增压稳压设备维持系统压力，当有火灾时， 消火栓控制按钮报警，由泵房压力开关、高位水箱间小房出水管上流量开关启动消防泵进行灭火。消防管道采用内外壁热镀锌钢管，管道管径小于DN100时采用丝扣连接，管径大于等于DN00时采用沟槽连接。 火灾时，地上部分消防排水直接排至室外。5、灭火器配置设计建筑物火灾等级为A类，危险等级为中危险级，配置基准2A；设手提式磷酸铵盐灭火器。6、消防泵房消防泵房内设立室内消火栓系统加压泵一套（两台，一用一备）及自动喷水加压泵一套（两台，一用一备），社区最高楼屋顶设V=18m3高位稳压水箱一座，设立于10号楼屋顶水箱间内。消火栓系统加压泵参数为XBD20-90-HY Q=20L/s H=110m N=37kW。 自动喷淋系加压泵参数为XBD30-70-HY Q=30L/s H=80m N=45kW。 水池有效容积252m，用于储存校区最大室内消防用水量，水池设有供消防车吸水的取水口，其水深6m。消防泵房、水池位置详总图。消防水泵出水管设有水锤消除器，出水干管上设压力开关。消防水池给水由室外给水管网供应。7、防排烟a.本建筑物采用75-50热水进行采暖，无易燃易爆危险因素。b. 楼梯间采用自然排烟。c.本工程中走道开窗面积可达成该场合建筑面积的2%5，因此排烟考虑自然排烟。d中庭不满足机械排烟，在屋面设立机械排烟风机。e食堂热源为天然气。（三）、新增装修部分设计说明1、天花部分：除不吊顶部份，天花均采用轻钢龙骨、纸面石膏板、乳胶漆，厚度12mm，燃烧性能等级为A级；教室内的固定灯具多采用灯白板，燃烧性能等级为B1级；厨房处为矿棉板吊顶，燃烧性能等级为A级；所有卫生间为铝扣板吊顶，燃烧性能等级为A级。2、地面部分：一层大厅地面、公共区域地面、楼梯及走廊选样胶地板铺贴，燃烧性能等级为A级;厨房、服装室、音响设备室、强电间、接待室、办公室、备课室、广播室等地面采用地砖地面，燃烧性能等级为A级；音体教室、教室、绘本馆、美术教室地面为复合木地板，烧性能等级为B1级；卫生间、消毒间和开水间地面为防滑地砖，燃烧性能等级为A级。3、墙面部分：房间隔断采用轻集料混凝土砌块。大厅及走廊采用乳胶漆，局部采用聚酯纤维板饰面，燃烧性能等级为A级;卫生间墙面为墙砖饰面解决, 燃烧性能等级为A级；教室墙面墙面为乳胶漆，烧性能等级为A级。4、门：木门-所有木料门为专业订造，具有防火性能。如有玻璃门，玻璃采用12厘钢化玻璃。5、隐蔽部分：隐蔽工程部分的木作必须做防火解决，金属材料必须做除锈，挫光，防锈解决；埋入建筑体的木作必须做防腐解决。
