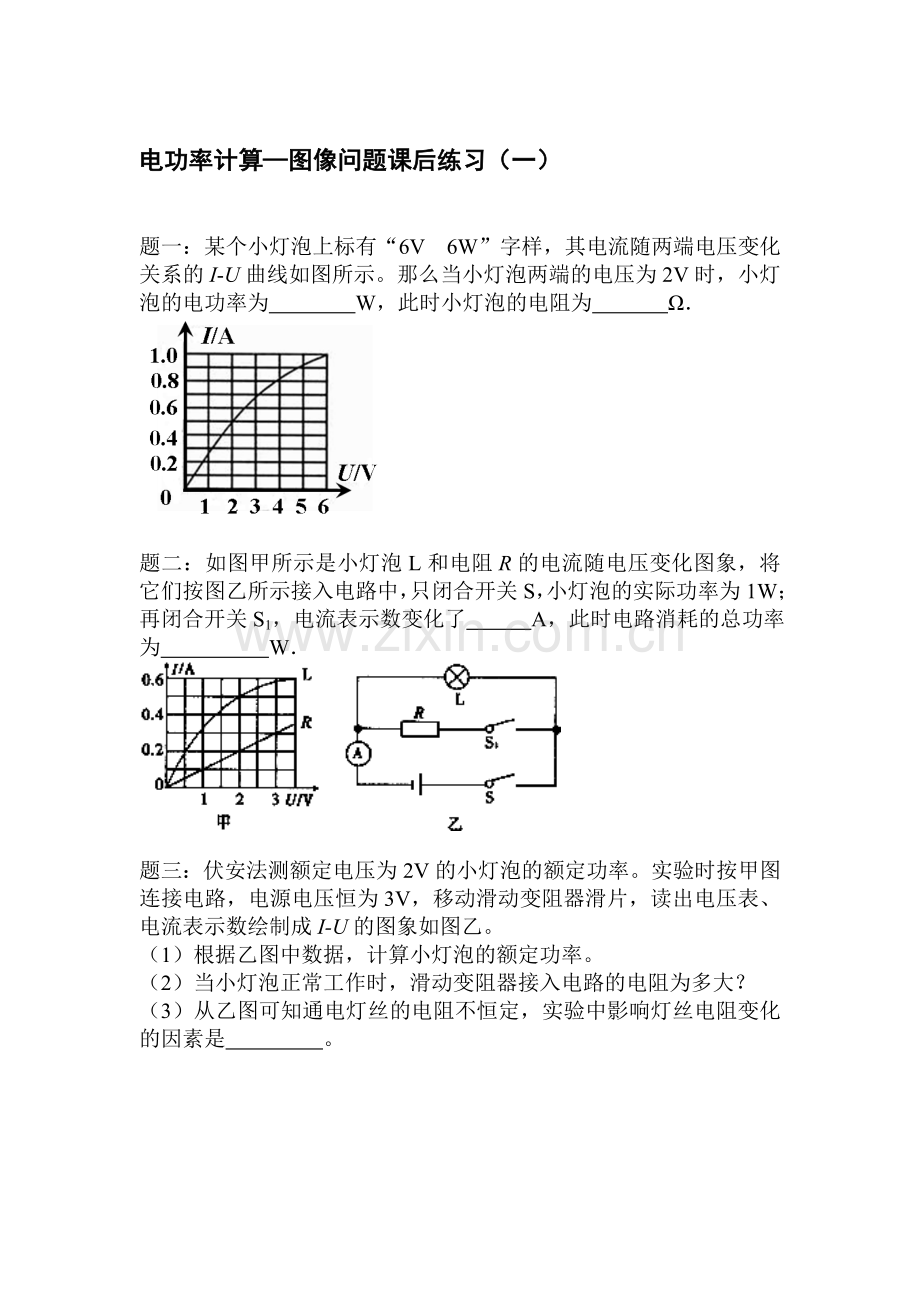

电功率计算—图像问题课后练习（一）

题一：某个小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的I-U曲线如图所示。那么当小灯泡两端的电压为2V时，小灯泡的电功率为 W，此时小灯泡的电阻为 Ω．

题二：如图甲所示是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了 　　A，此时电路消耗的总功率为 W．

题三：伏安法测额定电压为2V的小灯泡的额定功率。实验时按甲图连接电路，电源电压恒为3V，移动滑动变阻器滑片，读出电压表、电流表示数绘制成I-U的图象如图乙。
（1）根据乙图中数据，计算小灯泡的额定功率。
（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？
（3）从乙图可知通电灯丝的电阻不恒定，实验中影响灯丝电阻变化的因素是 。

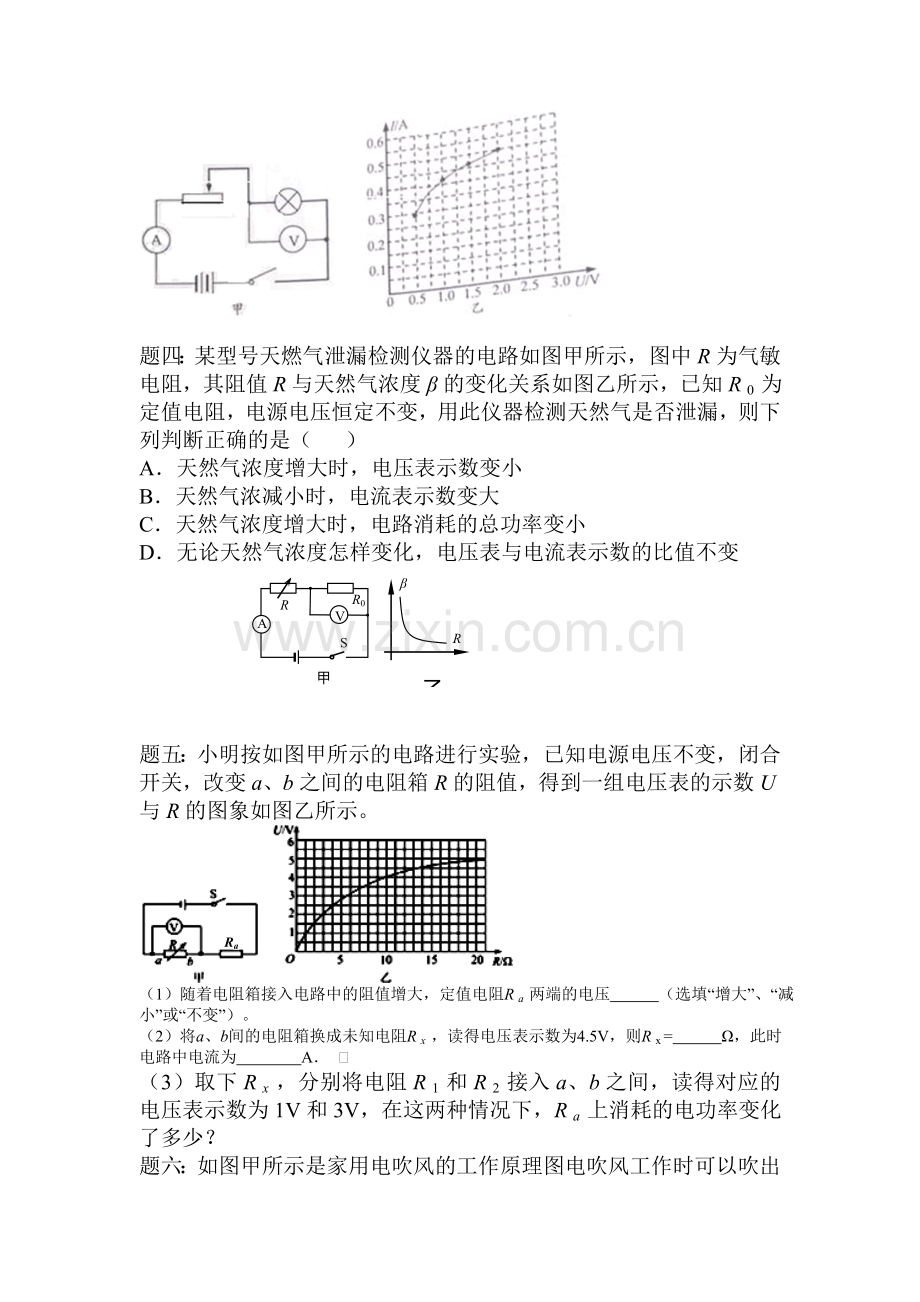

题四：某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R 0 为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓减小时，电流表示数变大
C．天然气浓度增大时，电路消耗的总功率变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
S
A
V
R
R0
β
R
甲
乙

题五：小明按如图甲所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U与R的图象如图乙所示。
Ra

（1）随着电阻箱接入电路中的阻值增大，定值电阻R a 两端的电压 （选填“增大”、“减小”或“不变”）。
（2）将a、b间的电阻箱换成未知电阻R x ，读得电压表示数为4.5V，则R x = Ω，此时电路中电流为 A． =
（3）取下R x ，分别将电阻R 1 和R 2 接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R a 上消耗的电功率变化了多少？
题六：如图甲所示是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。
（l）要让电吹风工作时吹出热风，它的开关应置于图甲中 　（选填“1 ”、‘2 ”或“3 "）位置，此时电风扇与电热丝的连接方式是 。

（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J．
（3）电热丝在工作时的电阻值是 Ω．保留一位小数）
（4）使用几年后，发现电热丝变细，则其电阻变 　 ，它的实际功率将变 。

电功率计算—图像问题
课后练习参考答案
题一：1；4
详解：从图中可知，当小灯泡两端的电压为2V时，电流为0.5A，此时电功率
P = U I = 2 V × 0.5A = 1W；R = U / I = 2 V / 0.5 A = 4 Ω．
题二：0.2；1.4
详解：由图分析可知：当开关S闭合时，灯泡L的电功率P L = U L I L = 1W，通过图甲分析可知：灯泡两端的电压U L = 2V时，通过的电流为I L = 0.5A，此时灯泡的功率刚好为1W，则电源电压应为2V．再闭合S 1 时，电阻R与灯泡L并联，电流表示数增大，增大的电流为通过电阻R中的电流I R ，通过查表可知，当电压为2V时，通过电阻R中的电流I R = 0. 2A．此时电路中的总电流
I = I L + I R = 0.5A + 0.2A = 0.7A．电路消耗的总功率P = U I = 2V × 0.7A = 1.4W．
题三：（1）小灯泡的额定功率是1W （2）当小灯泡正常工作时，滑动变阻器接入电路的电阻是2Ω
（3）温度
详解：根据乙图中数据知，U = 2.0V、I = 0.5A，小灯泡的额定功率为：
P = U I = 2.0V × 0.5A =1.0W；（2）当小灯泡正常工作时，滑动变阻器电压：
U h = 3.0V - 2.0V = 1.0V，小灯泡与滑动变阻器串联，I h = 0.5A，由I =得：
R ===2Ω；（3）导体的电阻由导体的材料、长度、横截面积决定受温度影响，灯丝的材料、长度、横截面积是一定的，所以引起灯丝电阻变化的因素是温度。
题四：D
详解：由图乙可知气敏电阻的阻值随天然气浓度的增大而减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U 0 = I R 0 可知，气敏电阻两端的电压会增大，即电压表的示数会变大；这时根据P = U I 可知，电路消耗的总功率变大；所以A、C说法错误；由图乙可知气敏电阻的阻值随天然气浓度的减小而升高，故由欧姆定律可得电路中电流减小，即电流表示数减小，但是根据欧姆定律知电压表与电流表示数的比值为R 0 的阻值，而R 0 为定值电阻阻值不变，所以B说法错误，D说法正确。故选D．
题五：（1）减小 （2）15；0.3 （3）3.2W
详解：（1）随着电阻箱接入电路中的阻值增大，电路中的电流变小，定值电阻R a 两端的电压减小；（2）从图象中可以看出，电压为4.5 V时，对应的电阻值为15 Ω，此时电路中电流 I = ==0.3A；（3）从图象中可以看出，电压为1V和3V时，对应的电阻值为1 Ω和5 Ω，此时电路中电流1 A和0.6 A，则有1 A × (1 Ω + R a)= 0.6A ×（5 Ω+R a），解得R a = 5 Ω，
ΔP a = P1 - P2 = I 1 2 R a – I 2 2 R a =（1A）2×5Ω -（0.6A）2×5 Ω= 3.2W．
题六：（1）1；并联 （2）13200J （3）91.7Ω （4）大；小
详解：（1）开关应置于“1 ”位置，这样电风扇和电热丝都接入电路，它们是并联关系；（2）从图象中可以知道热风的功率616 W，工作时间20 s，消耗电能：
W 1 = P 1 t 1 = 616W × 20 s = 1.232×10 4 J ；凉风档的功率88 W，工作时间10 s，消耗电能：W 2 = P 2 t 2 = 88 W ×10 s = 880 J；消耗的总电能： W = W1 + W2 = 1.232×10 4J + 880 J = 1.32×10 4 J ；（3）热风的功率616 W，与凉风档的功率88 W之差，就是电热丝的功率P R ，P R = 616 W – 88 W = 528W，R = = = 91.7 Ω；（4）金属导体的电阻与导体的材料、长度、横截面积有关，电阻丝用的时间长会变细，其横截面积会变小，电阻变大，由P = 可知：电压一定，电阻变大，电功率变小。
