某市主城排水过江遂道竖井出口挡土墙

施工方案

二○○三年五月一日

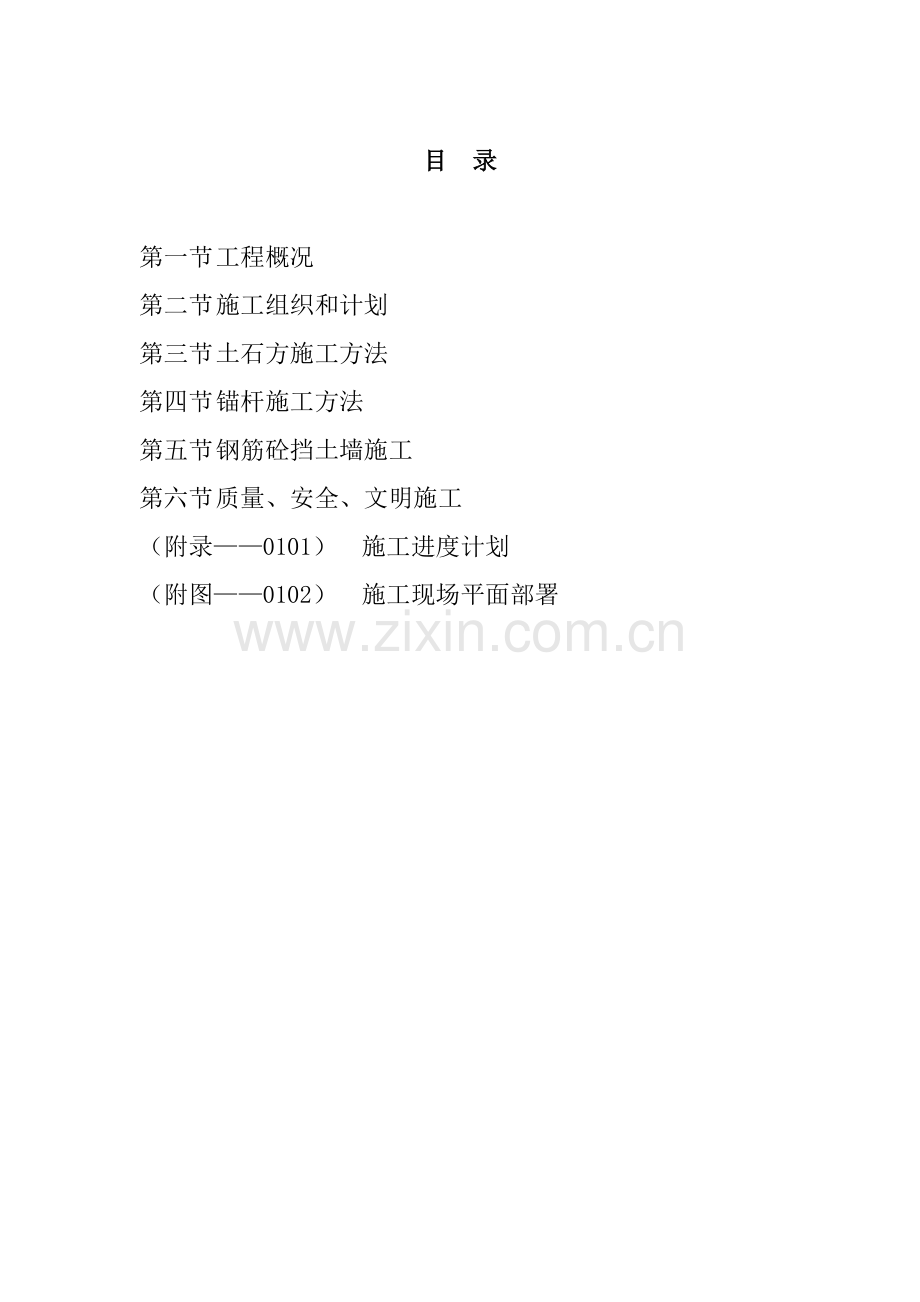

目 录

第一节 工程概况
第二节 施工组织和计划
第三节 土石方施工方法
第四节 锚杆施工方法
第五节 钢筋砼挡土墙施工
第六节 质量、安全、文明施工
（附录——0101） 施工进度计划
（附图——0102） 施工现场平面部署

第一节 工程概况

一、 编辑说明：
重庆主城排水过江遂道及其出口竖井工程，是重庆主城排水系统工程“咽喉”和控制性工程，施工难度大、技术含量高、施工周期长。竖井出口永久性挡土墙施工，是过江遂道及其出口竖井主体工程“序曲” ，施工组织应从为主体工程施工开创有利条件和顺利展开着眼，施工布局应从主体工程施工全局出发进行设计和考虑，本施工方案应是整个过江遂道及其出口竖井工程施工组织设计组成部份，以一个（篇）章进行编辑，考虑到施工需要，单独成立分册。
二、 工程概况
重庆主城排水过（长）江遂道，南岸出口竖井在南岸区海棠溪盐店湾，北岸出口竖井在渝中区太平门滨江路侧，挡土墙工程即为南岸出口边坡及便道路基挡护结构。
南岸竖井出口及挡土墙平基土石方约1500m3，锚杆约300m，肋板式C25钢筋砼锚杆挡土墙长20m，约100m3，施工时间60天。锚杆挡土墙分为两个台阶，总高度约12m，宜采取逆作法施工，确保边坡安全和稳定。

第二节 施工组织和计划

一、 组织管理机构及人员配置
项目责任人

施工组
供给组
内业组

钢筋班组
爆破小组
锚杆施工组
模板班组
砼及普工班
机械土石方

1、 项目责任人兼技术责任人；
2、 内业组由内业技术员、测量工、试验工组成；
3、 施工管理组由施工员、质检员、安全员组成；
4、 供给组由材料员、后勤管理员组成。
二、 劳动力组织和工期计划
该项工程关键为三个部份，一是平基及边坡土石方，二是边坡锚杆，三是肋板式锚杆挡土墙。劳动力对应按三个班（组）进行组织。施工工期为60天，初步分解以下，详见《施工进度计划表》。
施工准备包含现场准备及材料设备进场组织准备 8天，
上施工层锚杆及肋板式挡土墙 15天，
中层锚杆及肋板式挡土墙 15天，
下层锚杆及肋板式挡土墙 15天，
收尾及验收及资料等工作 7天。

三、 施工层（段）划分和机械设备配置
平基及边坡土石方采取浅孔松动爆破，一台挖掘机挖装，人工辅助清理，四台自御汽车运至约15km外渣场弃置；
锚杆和挡土墙施工采取逆作法，从上至下按约4m高度分为上、中、下三个施工层，详见（图—A）。配置电动成孔钻机．电动灌浆机各一台；
已建道路
该部份采取光面减震爆破
上施工层

原地貌线 中施工层 2m 1m

下施工层

（图—A）

四、 钢筋加工和砼组织和供给
钢筋在场外加工成型运至现场进行绑扎（焊结），施工现场外钢筋加工棚场地、劳动力组织、机械设备配置（略）。砼采取商品砼柴油泵管道输送入模。组织和供给方法（略）。
五、 施工进度计划（详见附录——0101）
六、 施工平面部署图（详见附图——0102）

第三节 土石方施工方法

一、 土石方挖运
土石方施工应按1～1.5m分层，遵照至上而下标准施工。挖方过程中立即依据测设边线桩及坡度放坡，挖（填）方靠近设计标高时，加强测量控制，避免超挖。天天作业结束后，应使排水良好，预防雨后积水并做好临时排水沟等方法，确保边坡稳定。石方施工采取钻、爆、装、运机械化流水作业。
二、 石方爆破
爆破施工以浅孔密眼、少药量、多（批）次、松动爆破为主，人工装药填筑、微差起爆法；边坡1～2m范围实施光面减震爆破，然后人工对坡面进行修凿，确保其平整度。
1、 钻孔采取风钻或电钻式凿岩机成孔，孔径40～50mm，孔深控制在1～1.5m范围内，眼孔部署为梅花形，眼距0.8～1.2m，排距0.8～1.2m。
2、 爆破材料采取2#岩硝铵炸药，毫秒雷管。
三、 爆破设计：
1、 爆破作业安全距离（飞石安全距离）
依据公式：R=20kn2w
式中： k—和岩石性质、地形相关系数，取1.5。
n—爆破作用指数，取0.75。
W—最小抵御线，取1.5。
R—20×1.5×0.75×2×1.5=25.3m
按200m安全距离设防警戒，并采取橡胶板覆盖防飞石方法。
2、 松动爆破药药包量计算：
依据公式：Q=0.3qWe
式中： q——岩石单位体积炸药消耗量取1.5kg/m3
W——最小抵御线，取1.5
E——炸药换算系数，取1
Q——0.33×1.5×1.5×1=1.67kg
3、 装药方法：采取炮孔底集中装药法，就地用粘土填塞。
4、 起爆方法：采取电力起爆法，以毫秒微差次序起爆。
5、 光面爆破计算：爆破参数：不偶合系数取：.2.5
（1） 依据光面爆破炮孔间距公式： a=（10~20）d
式中： a——光面炮眼间距m d——炮眼直径mm
节里裂缝发育岩石取小值，对于完整性好岩石取最大值。最小抵御线：W≥a，通常最小抵御线应大于或等于光面间距。
（2） 炮眼密集系数： m=a/vv表示，m通常0.8~1.0
（3） 装药密集（Kg）：软岩中为0.07~0.12Kg/m，
中硬岩0.1~0.15 Kg/m，
硬岩中为0.15~0.25 Kg/m。
（4） 采取光面眼孔齐提议爆破裂，光面爆破参数以下：
围岩条件
开挖跨度（mm）
炮眼直径（mm）
炮眼间距（mm）
光面层厚度（mm）
光面临近系数（m）
线装药密度（Kg/m）
整体稳定性好，中硬到坚硬
≧1000
35-45
600-700
800-1000
0.9-1.0
0.20-0.25
整体稳定性通常或佳，中硬到坚硬
≧1000
35-45
600-700
700-800
0.8-0.9
0.20-0.25
节理、裂缝发育有破碎带，岩石松软
≧1000
35-45
500-00
700-900
0.7-0.8
0.15-0.20
（5） 起爆方法 ：起爆网络采取即发串联方法。
四、 爆破安全方法及注意事项
爆破施工必需严格实施《爆破方案》和《爆破规程》，严格实施GB722-86《爆破安全规程》和《中国民用爆炸物品管事条列》、《土石方和爆破工程及验收规范》。
1、 爆破安全范围制订要有显著警戒标志、联络信号和岗哨，并绘制平面图；爆破设计方案报应公安、交通部门及监理工程师审查。技术责任人在现场组持会议，对孔部署、装药量、装药结构及起爆方法、打孔方向、角度和深度进行交底。
2、 炮孔间距要正确，并在实践中不停总结经验教训，使炮孔间距更合理。严格控制装药量，任何人不准私自增减装药量。起爆前30分钟，岗哨就位，清理安全警戒区内人员，确定警戒区无人后，方可由专员指挥起爆，起爆15分钟后，由专业人员进入现场检验，确定无哑炮后方可通行。
3、 炮眼装药时，不可用力压入，而且不可用铁器，发生哑炮时，严禁掏其中雷管，要采取辅助炮将其引爆炸毁。
4、 爆破材料均存放在由当地公安机关同意设置专用库房内，随用随取，统计必需做到帐物相符。其购置、领用、保管、运输根据公安机关要求程序进行，严禁违章操作。

第四节 锚杆施工方法

一、 锚杆施工分层，详见第二节《施工组织和计划》。
二、 本工程锚杆施工成孔搭设双排脚手架，立杆间距1500，水平杆间距结合锚杆竖向间距确定为900～1100，间距6000设横向前刀撑，并和岩壁用8#铁丝拉扯，预防钻孔过程中振动摇幌。
三、 钻孔必需按设计要求进行放线，并报监理确定后开始钻孔作业。成孔深度须经监理工程师确定达成设计要求锚入滑裂面以下4. 0 m，对有软弱夹层还应抽芯观察，并须取得设计方面认可，同时作好施工统计及隐蔽统计，并依据成孔统计对锚杆钢筋进行下料制作。
四、 锚杆钢筋由场外加工棚制作运至现场安装，现场焊结采取电弧焊方法。锚杆灌浆须分两次进行，灌浆压力应大于0.3Mp。
五、 本工程锚杆数量较少，取上施工层一组作抗拔度试验。

第五节 钢筋砼挡土墙施工
一、 挡土墙施工分层 详见第一节《施工组织和计划》
二、 挡土墙支模
肋板式锚杆挡土墙模板采取覆膜竹胶板（规格1220×2440×8～12mm），45×90木方（采购50×100木方），ф12拉杆螺栓，脚手架钢管支模，详见下图。模板拼缝采取胶带封贴，和砼接触面涂刷水溶性隔离剂。

2Ф25锚杆
45×90木方

外脚手架 覆膜竹胶板δ=12mm

ф12拉杆螺栓

肋板式锚杆挡土墙支模示意图

三、 钢筋加工和绑扎
1、 钢材必需便使用大厂生产建筑用钢筋，并有出厂资料和合格证实，全部钢材必需按要求分批次、分规格、有见证地进行抽样复检，合格后方可下料制作。
2、 钢筋在场外加工棚按配料单制作加工为成型钢筋，汽车运至现场进行绑扎或安装，加工棚内钢筋焊结以对焊为主，少许现场焊结，采取绑条电弧焊。成型钢筋加工应预防超长，最大长度控制在9m以内。现场绑扎应预防对钢筋污染如雨天裹泥等。
3、 钢筋绑扎或安装完成后应经自检合后报请监察院理工程师进行隐蔽工程验收。
四、 砼浇筑和模板拆除及养护
1、 本工程地处市区，砼采取经监理工程师认可、合格、有资质商品砼生产（厂）商进行砼供给，采取砼搅拌车运至现场，由柴油泵管道输送入模。
2、 砼浇筑应分层进行，分层高度为50cm，不可因商品砼坍落度较大而随意加大分层厚度，以预防对模板系统造成过大侧压力而造成变形。
3、 模板拆除时间应以不损坏砼棱角为标准，依据现在气候，应不早于48小时。
4、 因为砼早期水化产生大量热量，砼终凝后应立即进行养护，考虑本工程排水方面情况，采取麻袋覆盖浇水进行，连续时间5～7天。

第六节 质量、安全、文明施工

一、 质量管理和控制
本工程分项工程较少，质量管理着重于以下多个方面：
1、 挡土墙和土石方施工定位放线和标高控制，平面控制放线应尽可能用业主提供基桩作对中和后视，预防转点造成误差；高程测量应将基准水准点引测至场内或场地周围含有通视条件永久性建筑物上，施工过程中一直用此点作后视。必需进行轴线复核程序。
2、 土石方施工光面减震爆破应严格按相关要求和本方案进行，确保成型坡面垂直度和平整度；
3、 对边坡变形和坡体稳定应设置观察点，具体设置依据现场情况确定。
4、 本工程钢筋原材料和焊结接头质量可作为关键质量控制（项）点；
5、 锚杆定位放线和成孔应严格进行报验和隐蔽验收程序；
6、 锚杆灌浆应严格按规范要求进行施工和操作，不然既可能造成质量问题，还易发生安全事故。
二、 安全管理
1、 关键对爆破安全进行管理，严格根据相关要求和本方案要求进行施工和作业；
2、 临边防护是本工程特点所决定，必需认真进行防护设施搭设和得处理。
3、 用电和机械管理必需根据JGJ59——99相关要求要求做到“一机、一闸、一箱”，和三项五线制。
4、 特种作业人员持让上岗既是安全管理需要，也是质量管理需要，必需严厉对待。
5、 建立和健全各项规章制度，认真实施工序安全技术交底工作
三、 文明施工管理
1、 本工程高程200m施工平台既是关键施工材料和人员出入口，又是临边安全管理关键部位，应进行全封闭，施工围墙高度大于2.20m。
2、 高程200m施工平台应进行场地化处理，砼厚度大于6cm。
3、 本工程地处市中心区域，全部些人员必需佩带标志或胸卡出入施工现场。
4、 强化治安执勤和入场安全、防火、防盗及公共卫生教育。
5、 加强制度化质量、安全、和文明施工综合检验工作。

施工进度计划表
序号
分部分项工程名称
单位
数量
时　　间
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30

施工准备

上施工层土石方
M3
400

上施工层锚杆
M
100

上施工层挡土墙
M3
30

中施工层土石方
M3
500

中施工层锚杆
M
100

上施工层挡土墙
M3
30

下施工层土石方
M3
600

下施工层锚杆
M
100

锚杆抗拔试验

下施工层挡土墙
M3
30

零星工程

收尾及预验收

注

工程名称：　　　　 　 施工单位：　　　　　　　　 （附录－0101）　
项目经理：　　　　　　　　　技术责任人：　　　　　　　施工责任人：　　　　　　　　　编　　制：　　 　 05月01日
（附图——0102）
（分）接线箱 小
土石方施工道路（接滨江路）
封闭施工围护高度2.20m

区
主城排水箱涵（双室） 25mm2电缆穿PVC管沿围墙缚设

便
挡土墙施工入口5.0m
过江遂道竖井
配电房 值班室 200
说 明
架料、模板
1、 施工用水采取DN32 镀锌管走向同施工用电，于地面铺设；
库房、办公室等
2、 高程200m施工平台采取C15砼硬化处理，厚度6～8cm ； 道
3、 施工围墙外抹1：2水泥沙浆，刷白色外墙涂料，蓝色墙裙；

过江遂道南岸出口竖井挡土墙施工平面部署图
