青岛海湾大桥桥墩施工方案样本.doc

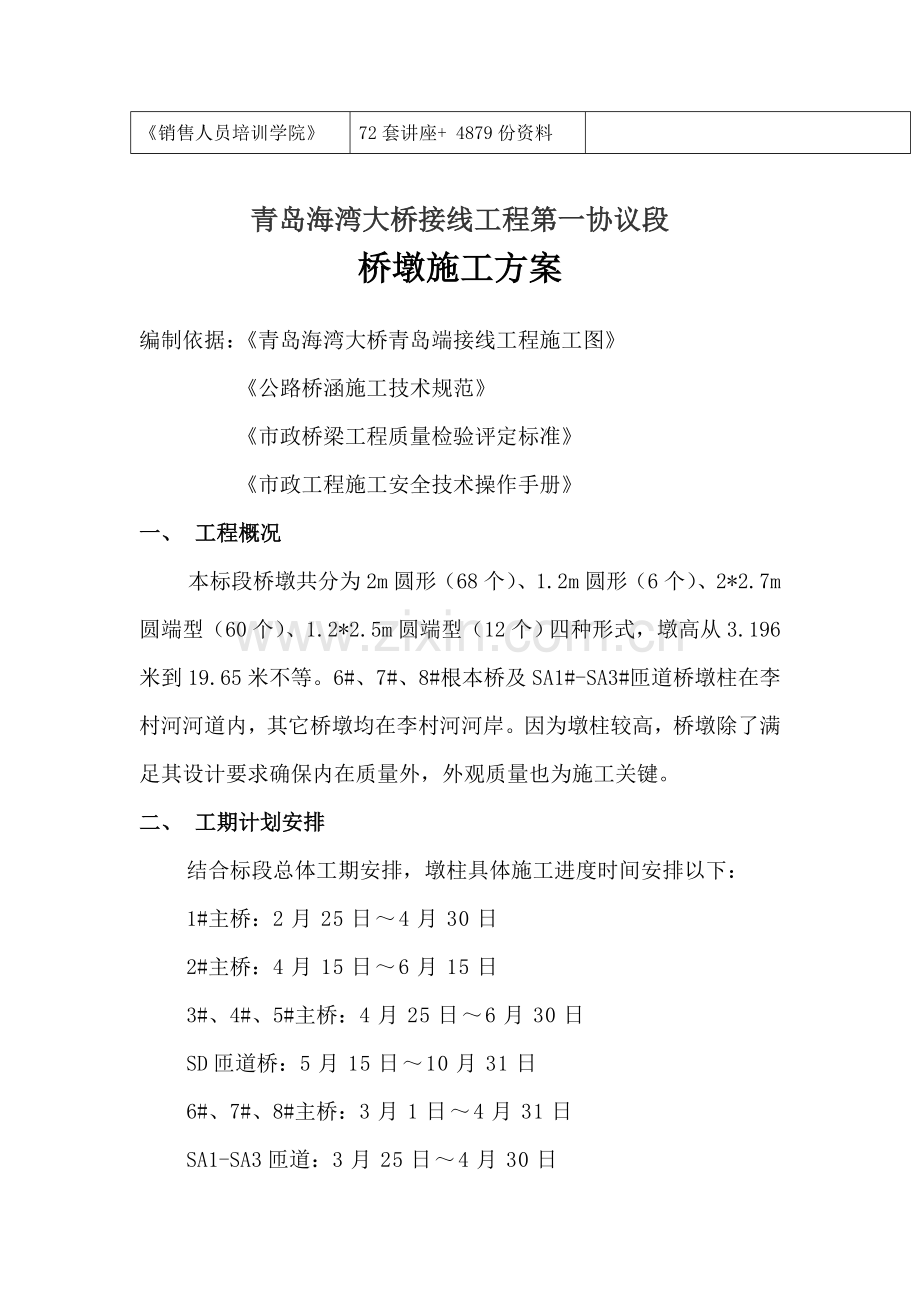

n更多企业学院： 中小企业管理全能版183套讲座+89700份资料总经理、高层管理49套讲座+16388份资料中层管理学院46套讲座+6020份资料国学智慧、易经46套讲座人力资源学院56套讲座+27123份资料各阶段职员培训学院77套讲座+ 324份资料职员管理企业学院67套讲座+ 8720份资料工厂生产管理学院52套讲座+ 13920份资料财务管理学院53套讲座+ 17945份资料销售经理学院56套讲座+ 14350份资料销售人员培训学院72套讲座+ 4879份资料青岛海湾大桥接线工程第一协议段桥墩施工方案编制依据：青岛海湾大桥青岛端接线工程施工图公路桥涵施工技术规范市政桥梁工程质量检验评定标准市政工程施工安全技术操作手册一、 工程概况本标段桥墩共分为2m圆形（68个）、1.2m圆形（6个）、2*2.7m圆端型（60个）、1.2*2.5m圆端型（12个）四种形式，墩高从3.196米到19.65米不等。6#、7#、8#根本桥及SA1#-SA3#匝道桥墩柱在李村河河道内，其它桥墩均在李村河河岸。因为墩柱较高，桥墩除了满足其设计要求确保内在质量外，外观质量也为施工关键。二、 工期计划安排结合标段总体工期安排，墩柱具体施工进度时间安排以下：1#主桥：2月25日4月30日2#主桥：4月15日6月15日3#、4#、5#主桥：4月25日6月30日SD匝道桥：5月15日10月31日6#、7#、8#主桥：3月1日4月31日SA1-SA3匝道：3月25日4月30日SA4#、SA5#匝道：7月10日8月31日三、 施工方案承台施工前，对墩身中心进行测量控制，定出墩身控制线和标高控制点和墩身钢筋笼预埋承台内正确位置。对承台和墩身交接面进行凿毛，做好施工缝处理；在承台内按设计要求埋设墩身钢筋及必需固定墩身模板用钢筋；搭设吊装模板用双排脚手架及人行爬梯，脚手架采取碗口式脚手杆件组装。因6#、7#、8#主桥在河道内，SA1#-SA3#匝道桥跨越主河道，为减小汛期施工影响，确保6#、7#、8#主桥、匝道SA1#-SA3#桥、1#主桥在5月底箱梁施工完，并落架清理完河道。6#、7#、8#主桥、匝道SA1#-SA3#桥、1#主桥墩柱同时施工，项目部计划6#、7#、8#主桥投10套墩柱模板，匝道2套墩柱模板，1#主桥2套墩柱模板。2#、3#、4#、5#主桥及SD匝道墩柱紧跟6#、7#、8#主桥、SA匝道平行推进。全桥墩柱拟配置14套墩柱模板循环进行施工。墩柱模板采取工厂制作定型大钢模板，模板和加固背带焊接为一体，按墩身高度确定每节高0.5米、1米及3米，采取汽车吊进行拼装，墩身四角对称设钢丝绳拉紧锚定。墩柱混凝土采取商品混凝土，汽车吊吊2m料斗浇注，墩柱一次浇筑成型，分层振捣，分层厚度不超出30cm，插入式振捣器捣固。因为墩柱较高，为使混凝土下落过程中减速以预防混凝土离析，混凝土浇注时加设串筒。附：墩柱模板设计方案图及力学检算四、 墩身施工方法及施工工艺1、施工工艺步骤：放样、承台顶面墩柱范围凿毛绑扎墩身钢筋钢筋隐检支立墩身模板，并加固浇注墩身混凝土混凝土养生拆除墩身模板混凝土养生安放墩顶支座2、墩身施工方法2.1测量放线依据导线控制点测设墩柱边线，并对承台顶标高进行水准测量以确保模板底标高正确。承台墩柱范围顶面凿毛清理结束后，测量人员在承台顶面测设出模板内外边线，用全站仪检验其模板边缘位置（4点），同时测出承台顶面实际标高，为搭配模板和立模作准备。2.2绑扎钢筋桥墩立柱竖向主筋在加工场地加工成型后运至施工现场，在承台施工前将墩柱钢筋按设计要求埋入承台内，并用钢管进行固定，预防浇注承台混凝土时墩柱预埋钢筋发生错位。绑扎墩柱钢筋前在墩柱四面搭设井字型双排脚手架并加固，用其来加固墩身钢筋确保立模前墩身钢筋稳定。钢筋支架搭设以下图：墩身主筋采取对焊连结和机械直螺纹连接两种形式，以直螺纹连接为主。钢材应含有出厂合格证和力学性能检验汇报，其结果均应满足现行规范和设计要求。对焊后对接头进行打磨处理，接头处直径大于钢筋直径，接头轴线偏移不得大于0.1d并不得大于2mm。直螺纹连接套筒应有出厂合格证，套筒和锁母宜使用优质碳素钢或低合金结构钢。其抗拉值应大于被连接钢筋受拉承载力标准值1.2 倍，套筒表面应注明被连接钢筋直径和型号，在运输、储存时应做好防锈、防污工作。依据设计图纸，按墩柱高度，立即调整好切断钢筋长度，确定下料长度，以免接头过于集中而影响操作，并将接头位置安装在受力较小区段。直螺纹连接施工工艺：（1）工艺原理直螺纹工艺是先用套丝机在钢筋端部上加工直螺纹，然后用连接套筒将两根钢筋对接。（2）工艺步骤直螺纹钢筋连接工艺步骤为：钢筋下料加工螺纹安装套筒钢筋调头安装塑料防护套做好标识现场安装。（3）切割下料加工使用钢筋端部必需调直，要求切口断面和钢筋轴线垂直，因引只有使用砂轮切割机下料，其长度按配料长度进行切割。（4）螺纹加工将检验合格钢筋在专用套丝机床上逐一加工螺纹，且一一和相配套筒相匹配检验，检验合格就进入下道工序，凡发觉有不合格螺纹一律切除。为了确保安装和运输过程中损坏或操作螺纹，故应立即用套筒或塑料帽加以保护。（5）钢筋连接连接套筒在工厂按设计规格及精度预制好后装箱待用。在现场用连接套筒对接钢筋，利用一般扳手拧紧即可。在操作时应注意施紧程度，通常来说，钢筋接头无一扣以上完整丝扣外露就可认为已旋紧了。为满足钢筋保护层要求，在钢筋绑扎同时，在钢筋上面绑扎砼垫块，垫块扎丝不得伸入到保护层内。在墩身高度范围内按2米间距布设，横向均匀布设4个，确保保护层厚度。钢筋绑扎完成，按设计要求进行预埋件安装，经自检合格后报请监理工程师进行检验，检验合格后进入下道工序。2.3模板利用全站仪定位，将桥墩柱纵横轴线及四个角点提前定位，并依据所测设控制点标定模板安设控制边线。依据模板控制边线对施工完成桥墩钢筋骨架进行调整。桥墩柱模板采取厂制整体钢模，节高按0.5m3m，其拉、箍等加固构件由厂家制作，确保墩身整体和局部尺寸、受力均达成设计要求。模板组装前应进行试拼，合格后再进行正式拼装。模板组装要进行除锈、磨光处理，并涂刷脱模剂，涂抹要均匀，严禁出现漏涂现象。模板采取吊车吊运组装，模板安装完成时应保持其表面平整，形状正确不漏浆，轮廓误差小于2mm；接缝严密，不许可超出1mm；相邻模板面板错台小于1mm。墩身两侧面模板间以对拉拉杆紧固。为改善砼外观质量，避免砼表面模板缝出现，模板之间采取双面胶带进行密封，为确保接缝严密，双面胶比模板平面凹2mm。现场安装时应牢靠、板缝密贴平整。模板组装用汽车吊分片吊装就位，吊装时须安排专员指挥，将模板按厂家组拼编号，先吊装下部钢模板，按分节逐次吊装上部模板。模板吊装时，拆除钢筋揽风绳，将揽风绳固定于整体模板上，安装就位后对该部位模板进行校正、固定，然后吊装上部模板；依次进行将整个墩身模板吊装完成。模板安装过程中，利用垂球对模板垂直度进行控制；安装完成后，再利用经纬仪对其进行垂直度观察；依据观察结果进行校正，直至符合规范要求（模板安装基础轴线位置许可偏差5mm）；安装完成后，必需确保模板稳固牢靠，接缝严密，不得漏浆。模板拼接完成后用缆绳接手拉葫芦和地垄连接，用于调整模板垂直度（如上图示），墩柱在墩顶设4条缆绳，全部缆绳均对角布设。用全站仪放出墩身轴线，灌注混凝土时用全站仪来观察模板垂直度，控制垂直度在0.1%以内。依据墩柱形式，为便于调整，沿桥梁纵方向搭设双排脚手架；安装前，沿桥梁横方向搭设双排脚手架，内排脚手架和钢筋骨架周围水平间距为50cm。模板外围搭设双排脚手架必需搭设坡道、作业平台且要设置扶手及防护网，供监理、项目部安质人员、现场施工作业人员上下，坡道须用钢管脚手架加固，并铺以厚实木板以供踩踏。支架应搭设在牢靠地基上，确保支架稳固。模板安装完成，混凝土施工前，现场技术责任人首先用经纬仪对整体模板垂直度进行测定，如有倾斜，须立即指导现场施工人员给予调整，严格实施规范要求；待模板垂直度观察合格后，报请监理检验复测，经现场技术责任人、质检员、监理签认后，方可进行混凝土浇注。2.4浇注混凝土浇注前，应对模板、支架、钢筋和预埋件等按设计规范进行全方面检验，并将模板内杂物、积水、钢筋上污垢等清理洁净。混凝土采取商品混凝土，粗骨料采取0.5-2.0 cm级配石子，以消除混凝土外观花斑现象。严格控制墩身混凝土配合比和水灰比，确保混凝土坍落度控制在16-20cm之间。砼浇注采取汽车吊吊送入模，为避免和降低施工缝，墩柱混凝土采取一次浇注到顶。为确保混凝土自由下落高度小于2m，采取串筒进行混凝土灌注，如墩柱过高时加设减速设施。在灌注过程中，依据混凝土上升速度，随时拆除上部串筒。砼浇注过程中，应随时观察钢筋、预埋件、模板和支架等稳固情况，如有漏浆变形、移位时应立即停止浇注，待处理完成后再继续浇注。混凝土灌注时应分层灌注，每层厚度不超出30cm。振动棒振捣混凝土时，应垂直插入，并插到下层还未初凝混凝土层中，深度宜为5-10厘米，方便使上、下层相互结合良好。振捣时要快插慢拔，快插是为了避免先振捣上表面混凝土而造成份层离析，慢拔是为了使混凝土来及填满因为振动棒拔出时形成空洞。振动棒各插点间距应该均匀，间距不超出0.3m。使用振动棒振捣时，不得碰撞模板、钢筋和预埋部件。每一振点振动延续时间宜为20-30秒，以混凝土不再沉落，不出现气泡，表面展现浮浆为度。振捣时要均匀，避免过振、欠振、漏振。不要过振或漏振，以混凝土不再沉陷、不再冒出气泡，表面展现平坦、泛浆为振好标志。留置标养试块6组，同条件试块4组，抗冻试块1组，耐久性试块1组。累计12组。2.5模板拆除及混凝土养生墩柱模板拆除之前对试块进行强度试验，墩柱同条件砼试块抗压强度达设计强度70%时，方可拆除模板，模板利用吊车配合人工分片拆除。拆模时要求不得强行拉撬模板，以防碰伤墩身表面。砼浇注完成初凝后顶面覆盖塑料薄膜洒水养护，在养护期间保持模板湿润，在拆除模板前，不得使其承受行人、模板、支架和脚手架等荷载。墩身拆模后，在墩身外面喷洒一层水后用塑料薄膜包裹墩身，以达成保温、保湿养护目标。冬季施工时墩柱采取暖棚法养护。在墩柱周围用钢管搭设暖棚，用篷布包裹密封，暖棚搭设必需牢靠、不透风。暖棚内采取燃煤取暖炉加热，必需将炉排气管引出棚外，将烟气排到棚外。以预防煤气中毒和预防氧化碳浓度过高加速混凝土碳化。暖棚内底部温度不低于5，当低于5时应采取增加煤炉措施。混凝土养护期间，安排专员对煤炉进行检验，填加燃煤，保持棚内温度。暖棚内应有一定湿度（由试验人员测定），当湿度不够时，要向混凝土面及模板洒水或覆盖润湿棉被。保温养护过程中派专员对棚内进行定时测温。拆模后，在墩身外面包裹薄塑料薄膜再用棉被包裹，以达成防冻效果。加强组织方法，成立以项目总工为首，现场施工责任人、作业班组、作业人员外观质量控制小组，层层落实共同把好外观质量关。加强施工操作人员岗前培训工作，操作人员，尤其是振捣人员上岗前必需岗位集中考评，合格后方可上岗。加强施工前技术交底工作，施工前必需以书面形式给现场施工管理人员、施工员、作业班组、作业人员按钢筋、模板、振捣进行层层技术交底。2.6安装支座支座为QPZ盆式橡胶支座，安放支座前要对支座位置进行正确定位，并符合预留孔位置是否正确，支座拼装（安装上下螺栓）完成后整体吊装至设计位置，就位后正确定位，包含位置和标高，调整标高时候，可用小牙木固定，调整完后用环氧树脂砂浆锚固下螺栓，然后用干硬砂浆灌满支座和墩身空隙。
