万科金色城市地块芯模施工方案样本.doc

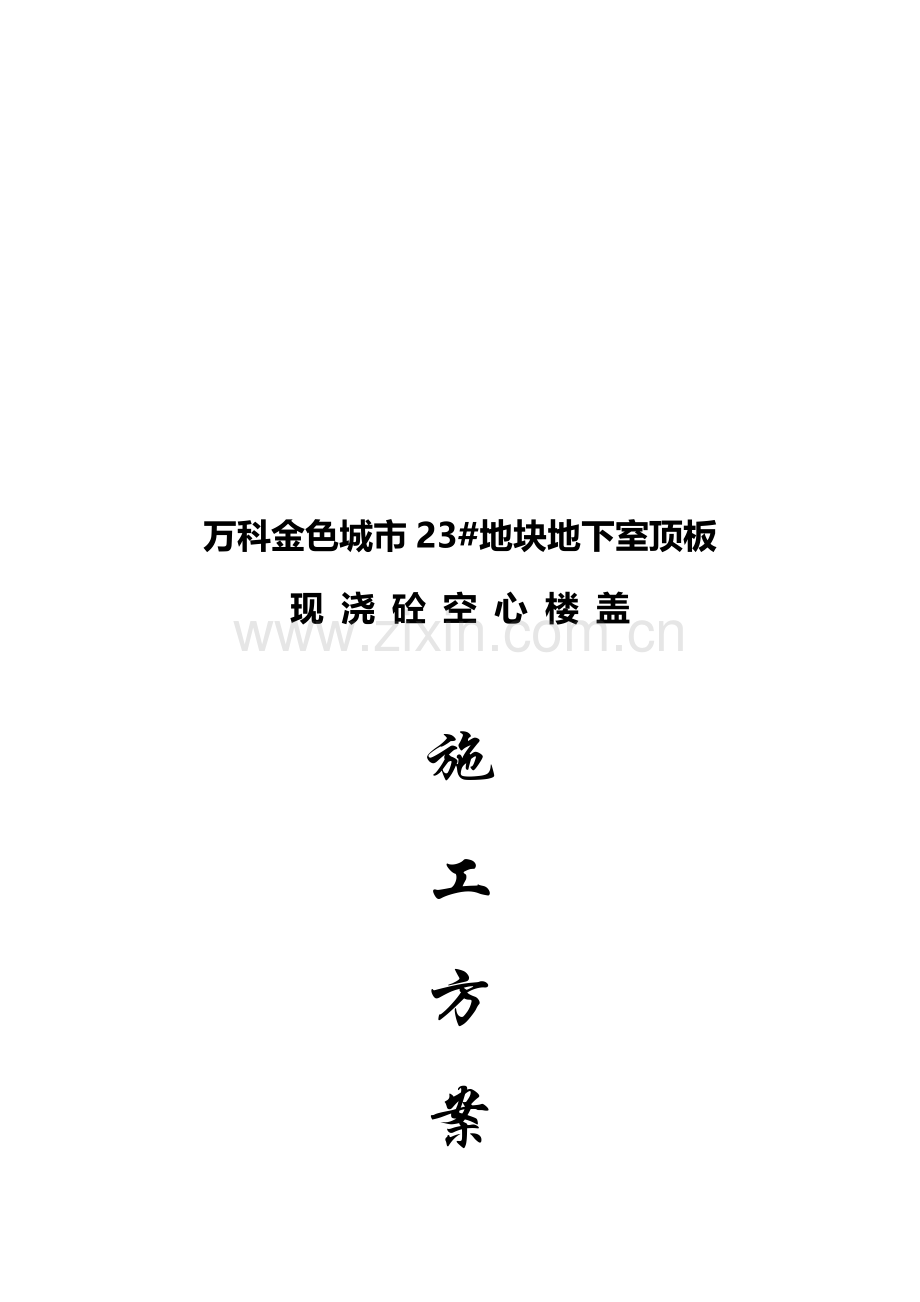

万科金色城市23#地块地下室顶板
现 浇 砼 空 心 楼 盖

施
工
方
案

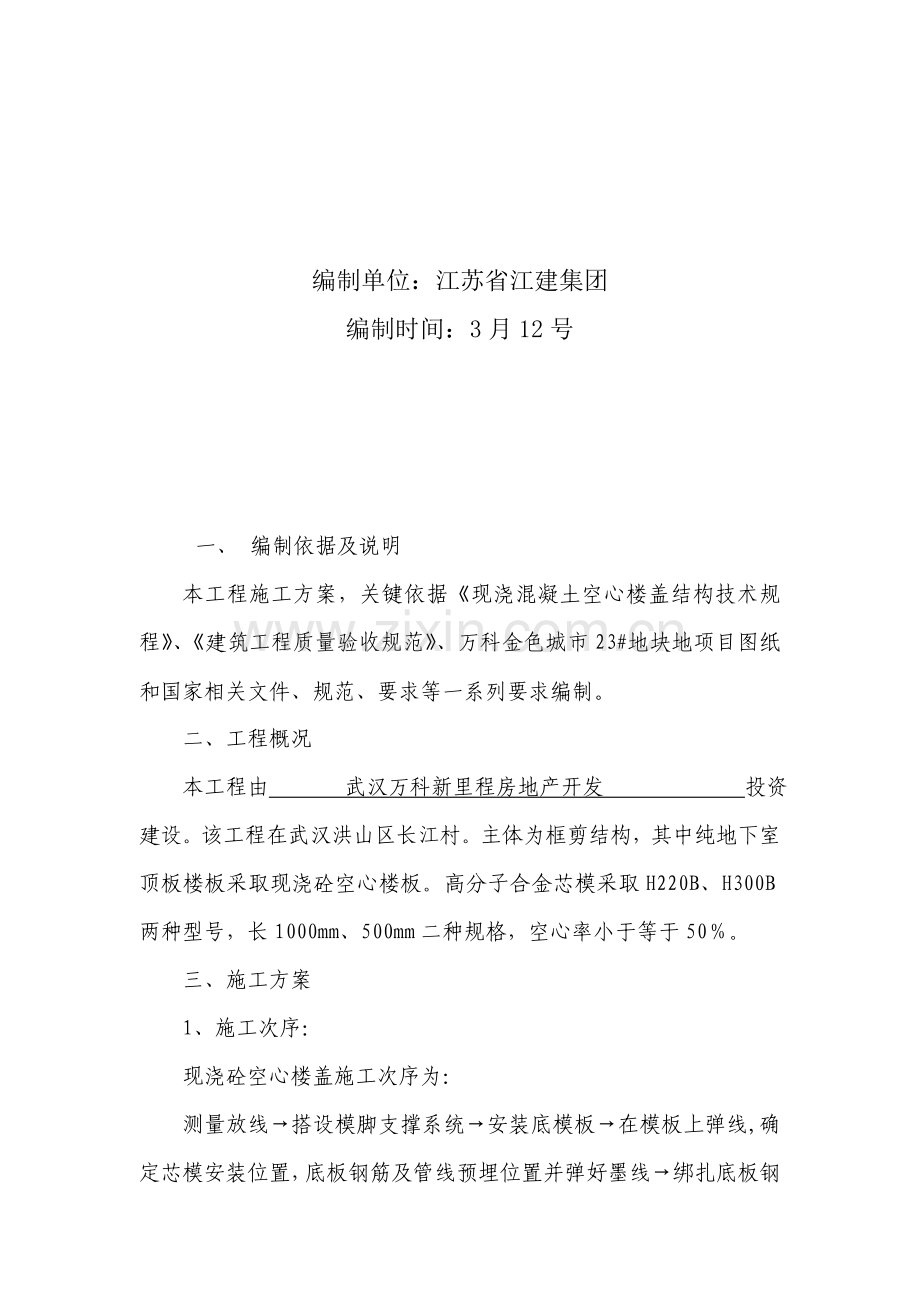

编制单位：江苏省江建集团
编制时间：3月12号

一、 编制依据及说明
本工程施工方案，关键依据《现浇混凝土空心楼盖结构技术规程》、《建筑工程质量验收规范》、万科金色城市23#地块地项目图纸和国家相关文件、规范、要求等一系列要求编制。
二、工程概况
本工程由 武汉万科新里程房地产开发 投资建设。该工程在武汉洪山区长江村。主体为框剪结构，其中纯地下室顶板楼板采取现浇砼空心楼板。高分子合金芯模采取H220B、H300B两种型号，长1000mm、500mm二种规格，空心率小于等于50％。
三、施工方案
1、施工次序：
现浇砼空心楼盖施工次序为：
测量放线→搭设模脚支撑系统→安装底模板→在模板上弹线,确定芯模安装位置，底板钢筋及管线预埋位置并弹好墨线→绑扎底板钢筋、设置钢筋保护层垫块→安装芯模模座和预埋管线→绑扎纵横肋钢筋网片→底层钢筋验收→安装、固定芯模→绑扎面层钢筋、做好预留预埋→搭设施工架空便道、安装砼输送管→浇捣混凝土→混凝土养护、拆模
2、关键施工方法：
2.1施工测量：
a、将轴线位置和标高从设定控制点引测到施工层。

2.2、模板支撑系统：
a、依据无梁楼盖设计厚度,进行竖向和侧向稳定性计算，设计模板和支撑。
b、本无梁楼盖采取是扣件式钢管脚手架支撑系统，钢管采取是Ф48钢管，厚度不少于3.5MM。
c、立竿尽可能采取通长钢管，假如需要搭接，其搭接部分长度不应小于1米，并采取不少于两个旋转扣件固定，端部扣件至杆件边缘不得少于100mm。 脚手架立杆间距不得大于1000 mm。经验值通常取700mm～800mm 。
d、完成以上架体搭设后，还必需根据规范设置剪刀撑。

2.3、钢筋制作及安装：（另详）
a．钢筋绑扎次序：
1）摆放沿芯模方向板底主受力筋；
2）绑扎垂直于芯模方向板底次受力钢筋，垫好保护层垫块；
3）采取10＃铁丝按图一所表示穿过模板将底板钢筋绑扎在大横杆或小横杆上；
4）绑扎芯模肋片钢筋，并将肋片内单肢箍每隔一个和上下肋片纵筋焊接。
b．绑扎完板面钢筋后，即可使底筋、肋片钢筋、板面钢筋形成一个可受临时施工荷载空间结构，铺上竹架板后可作为临时道路，以方便操作和预防踩坏芯模。
C．钢筋绑扎后，严禁在上面踩踏，以确保负筋、面筋位置正确。

d。楼板上部钢筋在跨中处搭接，下部通常钢筋采取焊接。
＜1000MM
10#加强铁丝

底板钢筋

图一（跨中位置）

2.4、芯模抗浮及水平位移控制设置
a．排放好芯模，在芯模两端用8#铁丝将芯模固定在底板钢筋上，铁丝必需绑扎牢靠。
b.设置加强铁丝，用10#铁丝将底板钢筋穿过模板绑扎在底板支撑方木上，加强点每平方不少于4个点，且绑扎必需牢靠，设专员检验。

2.5混凝土工程
a、本工程砼采取商品砼、混凝土输送泵运输施工方法。楼板混凝土浇捣次序见下图。
混凝土施工线路图

b、施工便道：
本工程输送在楼面搭设专门架空150mm施工便道，运输道下铺设彩条布预防浇捣过程中二次污染。混凝土泵送管不得直接放在钢筋和芯模上。
d、砼布料、振捣应同时进行，混凝土布料时应在芯模板两侧应均匀下料，相对振捣。

e、本无梁楼盖范围内混凝土要求一次成型，不许可留施工缝。
f、浇捣混凝土过程中，施工人员不得直接踩踏钢筋和芯模。
g、砼养护及拆模
1. 砼养护采取人工自然养护法。在砼浇筑完成后12h以内对砼加以覆盖麻袋或草包并浇水养护，养护时间当砼中无外加剂掺入时，不得少于7昼夜，当砼中有外加剂掺入时，不得少于14昼夜。
2. 砼拆模：侧模在砼强度确保其表面及棱角不因拆除模板而受损坏后可拆除，底模拆除要等到混凝土强度达成100％后方可拆除。

江苏省江建集团
万科金色城市项目部
3月12日
