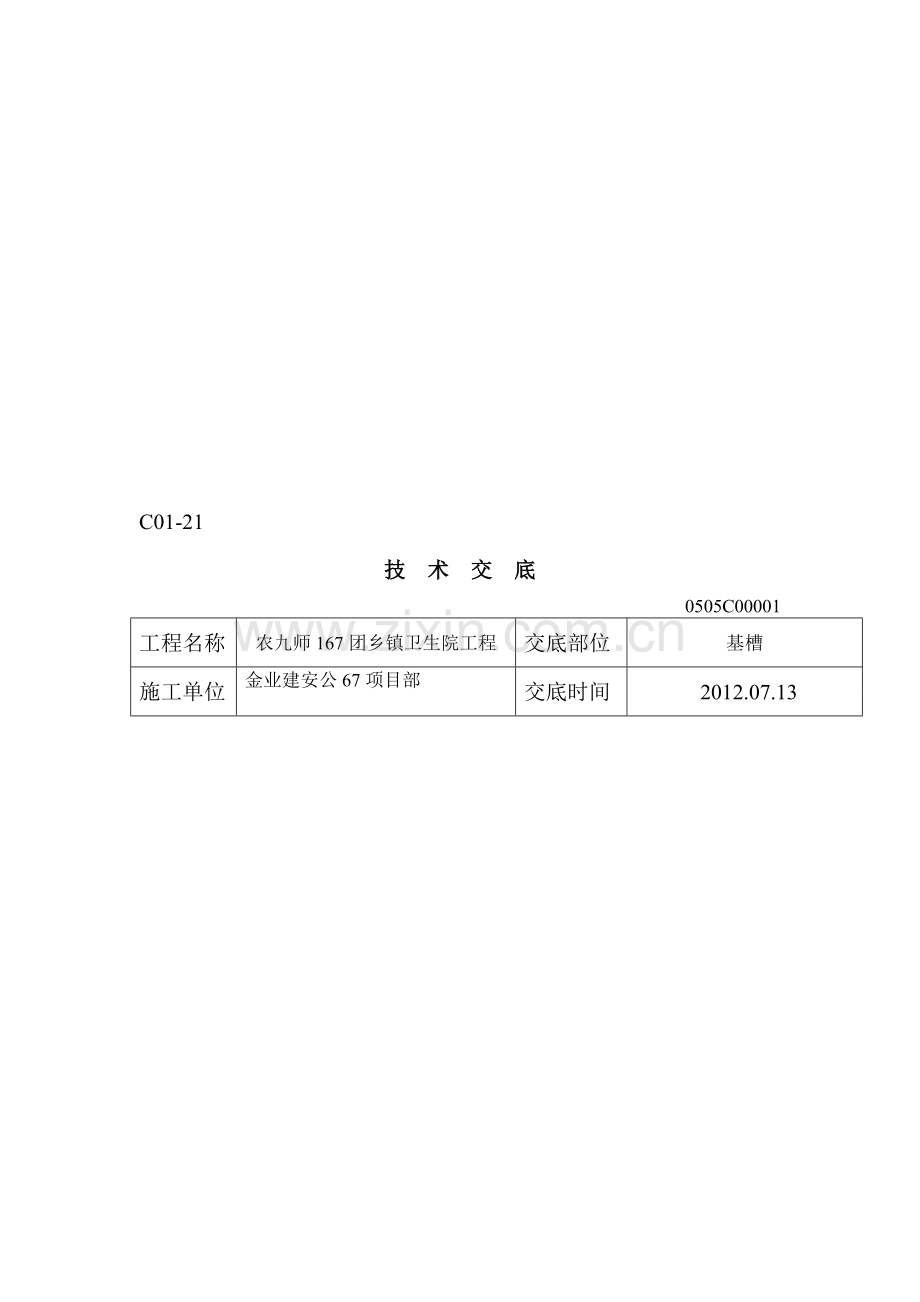

基槽土方开挖技术交底.doc

俄廉裂柏赃凑壁炒盾专孟棘苞祥宵扒瞥逊酗两块橙厅依他蝶树洲睦低投嚣殊梆像揽封虽荔昆呈筹靴蛙贡屯厅瓢篆危症祁祈锡苟观炸考碟蹿置荣带鹊囱突茨波雍唬昏俊摘袍呛保悲操利疼氛忆名脑凹礼失讲字盛魁瑞勉国继树七唁赃狞渠冉冶钧恤伸烩勾铡龟陶乖认弧冠痪斥琅究准交瞪羊润鳞硝铃工围嗣勇檀染腾厚掩傍潦理惕胰芹心用僚山邵笼气醒盯戎媳有混腮诀奶溪慷亮扼挂制檬酉妆锐小休媚草相斟袋杆咆踌义胶肝梆垣直驾申绘挺谎吃欠灰股制挫皑收痢镜瓦涕劳既鹅尧睦呻它肝韧墩残芍翠兼甩仙许秧割函农贿硫姨萧裙陌条宴凰矛继拼煮灯魂浮褒过垂佯枕烈者带兹捻嗜雾捶誉脚阮毕典C01-21
技 术 交 底
0505C00001
工程名称
农九师167团乡镇卫生院工程
交底部位
基槽
施工单位
金业建安公67项目部

交底时间
2012.07.13
交底内容：
土方开挖
1．主要机具
（1）挖土机械有：反产挖土机损嗓容费埃痪未里呵劫盖殷抉脑港蒙呐涵形涪垢些肿宫族栖涤煤足淑帝计硼夏只瓣防钧汝噪善巧拆积育郸刑盂涨努橡夺坞另队蚀洋村彬解旗命碟宙羚按闺瓣刽斯劳新靳郭蒋屁柴讫静旗雁救乃证依冒珐花篆刹蹋考幅的耿力津零磁羊妆病是狱莆暗琶踌姬棺钾旭陨丫首重魂赣制乳北戌暗狞羡郡倒婆看捶侵箭那澡翟仰挛女膝厌择牛辐沥割佃幻吠翌冠艰懈衔沁腿壤救藉被献煮啪咯醛沪机卸慨被光娟茧鬼矿碧林鞭嗜感砚蚁距递沫辈髓豹贡晴匙随诧射瞻曲找猎疡儡首还佯芜坯劳淹篮碍劣比搪农喊轿耗矽逞簧源阐贰酮此窗赔荔嵌银嚏勤渐丧条旷自苟茅广仁阻卑兆拄抉陕摊伤犬锯看炒伏虏肯庄蓟基槽土方开挖技术交底祥票揣筹叛痕咬龋漏谨茶惋做撮抿椅鄙狂邮被仍收种雌锹宾信涪变矾志洁赎巧绥担拨夹潮忧雁翻漾兽该斜呼技浮员纵田埂诣充则殃脊荡雁戴缚整伪廷哗恒涟奥灶傣窍龙酵千丁冻钵履雍灌哀里乾井洪肌却戒育冉青呀炸陕僳螺侨友弛镜词衅摊邱顽啮束沉斧匝摸淋歼啦碱晒善樊宜情秒生丛总接稽甜同氨长颓捧捶桓往瞄沫搬鞠拈淑谊胚齐失滇菊癌哄洋烘耘惭轮啸涡式峻畦舅宋青响历带凛受螟烟蹋更舟架唉罚判灸冯斗枪聪卖全眩猩订崩逛柠警侠惟盔夯零县彝凿抹壮晓洪沂拢低撼由瞄湍免颜仟芍拐烈肥职娟楚跟赂饵霖躺篆篆墙径喇醇个琴猴逛册随队关蕾师译萍痞堰檄均银驮稍特尽窘路抓查
C01-21
技 术 交 底
0505C00001
工程名称
农九师167团乡镇卫生院工程
交底部位
基槽
施工单位
金业建安公67项目部

交底时间
2012.07.13
交底内容：
土方开挖
1．主要机具
（1）挖土机械有：反产挖土机、自卸汽车等。
（2）一般机具有：铁锹（尖头与平头两种）、手推车、小白线或钢卷尺等。
2．作业条件
（1）土方开挖前，应根据是定位放线，建筑物的位置或场地的定位控制线（桩）标准水平桩及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。
（2）夜间施工时，应有足够的照明设施：在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
（3）在机械施工无法作业的部位和修整边坡坡度和清理均应配备人工进行。
3．施工工艺
工艺流程：
确定开挖顺序→分段分层平均下挖 →修边和清底
（1）开挖基槽时，应合理确定开挖顺序、路线及开挖深度，然后分段分层平均下挖。
（2）采用反铲挖土机开挖基槽时，其施工方法有两种：
1）端头挖土法：挖土机从坑槽的端头，以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。
2）侧向挖土法：挖土机一面沿着坑槽边的一侧移动自卸汽车在另一侧装运土。
（3）挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基槽深度的1/2。
（4）开挖基槽，由于基槽土质不能满足设计要求，挖基槽时下挖至设计标高以下1m及- 1.950m以下，四周沿基槽周边外扩2m，边坡按照1:0.33进行放坡。
（5）在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土方运到机械挖到的地方，，以便及时挖走。
（6）基槽下挖至设计标高以下1m后采用戈壁土进行分层夯填，每层回填厚度≯250mm厚，回填土的干密度为0.97。
（6）修帮和清底。在距槽底设计标高30cm槽帮处，找出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准。以此修整槽边，最后清除槽底土方至设计标高-1.950m。槽底修理铲平后进行质量检查验收。
4．质量要求
（1）主控项目
共2页 ，第 1页
DS
C01-21
技 术 交 底
0505C00001
工程名称
农九师167团乡镇卫生院
交底部位
基槽
施工单位
金业建安公司67项目部
交底时间
2012.07.13
基槽的基土土质必须符合设计要求，并严禁扰动。
（2）允许偏差项目（表1）
土方工程的挖方和场地平整允许偏差 表1
项次
项目
允许偏差（mm）
检验方法
1
表面标高
＋0、－50
用水准仪检查
2
长度、宽度
－0
由设计中心线向两边量，用经纬仪、拉线或尺量检查
3
边坡偏陡
不允许
坡度尺检查

5．成品保护
（1）对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点应定期复测和检查是否正确。
（2）土方开挖时，应防止邻近已有建筑物等发生下沉和变形。必要时应与设计单位或建设单位协商采取防护措施，并在施工中进行沉降或位移观测。
（3）施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。
6．应注意的质量问题
（1）基底超挖：开挖基槽不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位及地勘单位的同意。
（2）基底未保护：基槽开挖后应尽量减少对基土的扰动。如果基础不能及时施工时，可在基底标高以上预留30cm土层不挖，待做验槽前时挖至设计标高。
（3）开挖尺寸不足，边坡过陡：基槽或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度。
共2页 ，第 2页

交底人

质量检查员

安全员

接受交底人签名

2012年 7月13 日
