AP800

用

户

指

南

安装使用前请仔阅读本说明书

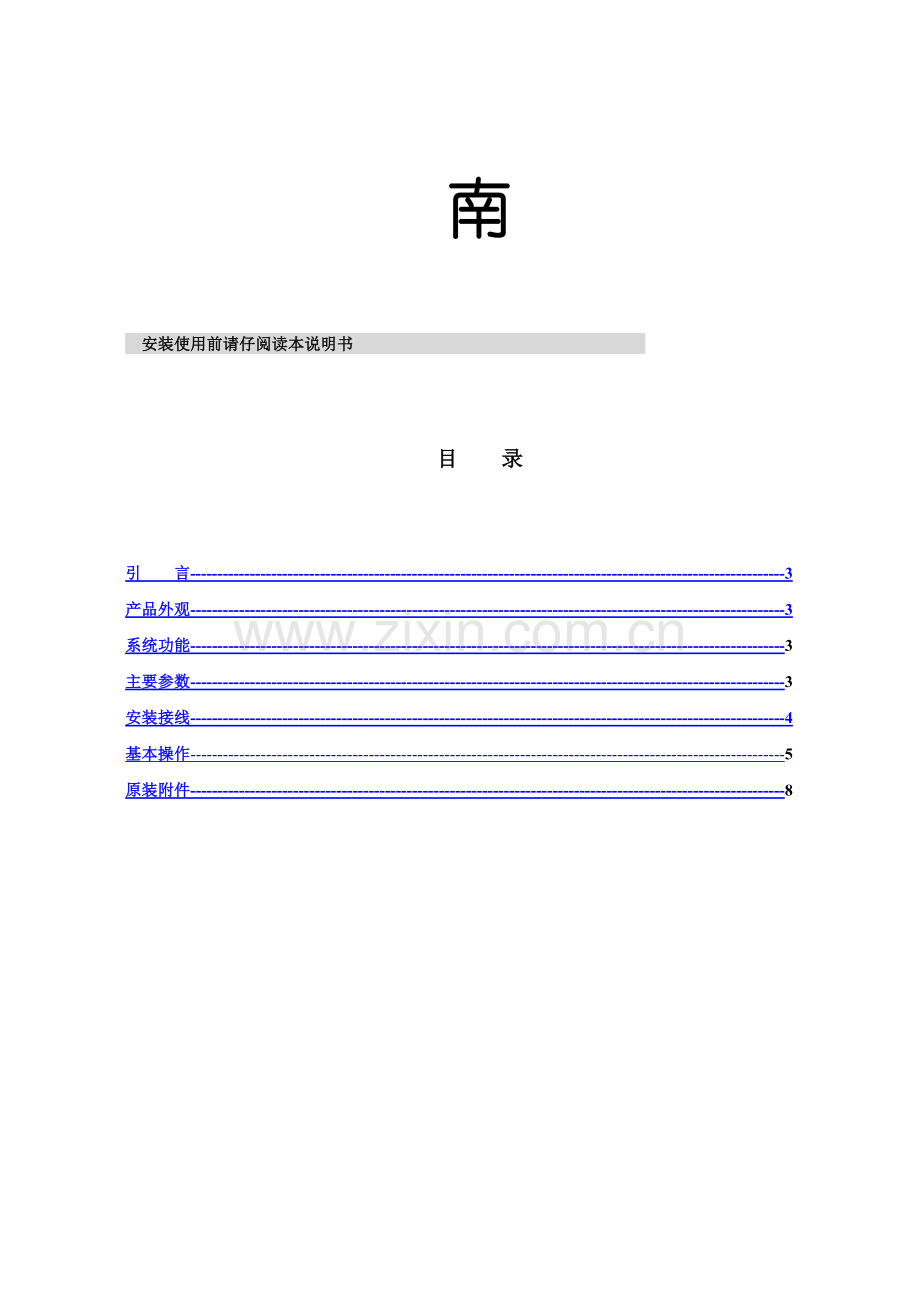

目 录

引 言--------------------------------------------------------------------------------------------------------------3
产品外观--------------------------------------------------------------------------------------------------------------3
系统功能--------------------------------------------------------------------------------------------------------------3
主要参数--------------------------------------------------------------------------------------------------------------3
安装接线--------------------------------------------------------------------------------------------------------------4
基本操作--------------------------------------------------------------------------------------------------------------5
原装附件--------------------------------------------------------------------------------------------------------------8

一、引言：
本单门门禁机专门为写字楼、办公室、住宅、保安系统、楼宇通道等出入的控制面设计。其外表美观大方、安装时可与墙面完美结合。不须联网，同时具备感应卡开门、感应卡加密码开门和单用密码开门三种开门方式。艰久耐用，所有数据不会因断电而丢失。是门禁系统之理想选择。
二、产品外观：

三、主要功能：
1．具备读卡开门、读卡加密码开门、纯密码开门三种开门方式
2．具备门状态监视、报警输出、安全模式等完善的保安措施
3．具备常开、常闭以及提醒关门等强大功能
4．存储容量达500张用户卡以及500组密码

四、主要参数：
外型尺寸：117*117*21mm
重量：180G
工作电源：电压12V±10%
开锁电流：<1000Ma
静态电流：<60MA
储存容量：500张用户卡、500组密码
读卡距离：5-10CM
读卡类型：EM或EM兼容卡
工作温度：-20℃-70℃
工作湿度：10%-90%
安装说明：请勿带电接线！！

五、安装接线：
安装说明：
卸下固定面板与底板的十字螺丝，取下底板，使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁。注意上下方向。
电线连接说明：

门禁专用电源：
NO
GND
NC
12V+
GND
PUSH

AP800-C门禁控制器
12V+
GND
PUSH
LOCK
OPEN
DOOR
DOOR
BELL

电 锁

开门按钮 门 铃

接线说明:
控制器第1、2、3口（12V+、GND、PUSH）分别连接电源对应的4、5、6口（12V+、GEN、PUSH）。
控制器第4口LOCK口不用连接。
控制器第5、6口（OPEN IN DOOR）任意连接开门按钮两个接口。
控制器第7、8口（DOOR BELL）任意连接门铃两条线。
电源1、2口（NO、GND）任意连接电锁的两个接口。
注意！ 电锁由电源接出时，控制器的第三脚（PUSH）接电源的PUSH
（为确保系统稳定，厂家建议电锁由专用电源接出）
上电前必需确认电源电压（DC12V）和电源正负极性

说明：防撬报警开关在电路板右下角，闭合禁声，弹开蜂鸣器连续短鸣报警。

六、控制器参数及操作说明：
1．门禁控制器初始化方法：
1、关闭电源，J6的第2脚和第3脚相接。
2、接通电源，蜂鸣器连续断续鸣响报警，POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪烁。
3、断电，再接通电源，POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪烁。等待J6开关转换。
4、J6的2、3脚断开，1、2脚接通。
5、门禁控制器初始化完成，蜂鸣器鸣响一声，门禁控制器进入用户使用状态。
说明：初始化操作仅修改系统密码为缺省密码12345（出厂默认），其它数据不会被删改。

2．继电器输出设置方法
J1的1、2脚连接，“3”“4”常开
J1的2、3脚连接，“3”“4”常闭
J2为高低电平选择
3。门禁控制器编程方法

“#”键，功能键，进入编程模式
a、按“#”字键，POWER(红)灯、OK(绿)灯、MODE(橙)灯齐亮。
b、输入5位系统密码，蜂鸣器鸣响一声，POWER(红)灯、MODE(橙)灯亮，OK(绿)灯熄灭，门禁控制器进入系统编程模式。

“0”键，加入卡+密码型用户
a、按“0”字键，MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。
b、输入4位用户号，OK(绿)灯亮，输入号有效。
c、读取需登录的用户卡，蜂鸣器短鸣一声，输入6位密码，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，MODE(橙)灯和POWER(红)灯亮，用户登录成功。

注意：卡+密码是指用户开门需要读卡并正确输入密码

“1”键，修改系统密码
a、按“1”字键，MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。
b、用户输入5位数字密码（如：23456），输入完毕，蜂鸣器短鸣一声，OK(绿)灯闪亮一次后熄灭，POWER(红)灯、MODE(橙)灯亮，密码修改成功。

注意：该用户密码需妥善保存，再次进入系统编程模式时需要输入该密码，如忘记密码，请执行初始化操作规程。

“2”键，加入卡或密码型用户
a、按“2”字键，MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。
b、输入4位用户号，OK(绿)灯亮，输入号有效。
c、读取需登录的用户卡/或输入六位用户密码，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，MODE(橙)灯和POWER(红)灯亮，用户登录成功。

注意：卡或密码是指用户开门需要读卡或正确输入密码即可

“3”键，删除单个用户
a、按“3”字键，MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。
b、向门禁机出示要删除的卡片，或输入需删除的4位用户号，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，MODE(橙)灯和POWER(红)灯亮，用户卡删除成功。

“4”键，删除全部用户
按“4”字键，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，MODE(橙)灯和POWER(红)灯亮，所有用户数据删除成功。

“5”键，修改开门时间
a、按“5”字键，MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。
b、输入两位开门时间数值，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，MODE(橙)灯和POWER(红)灯亮，开门时间设置成功。

“8”键，修改用户密码
a、按“8”字键，MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。
b、输入6位原密码，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，输入新密码，蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，用户密码修改成功。

“6”键，退出编程模式
蜂鸣器长鸣一声，OK(绿)灯闪亮一次熄灭，POWER(红)灯亮，MODE(橙)灯熄灭，门禁控制器退出系统编程模式，进入正常工作模式。

说明：在加入用户的过程中如果蜂鸣器短鸣三声，表明用户号已被登录过；如果蜂鸣器间歇长鸣四声，表明存储区已满，均不能再登录。如果蜂鸣器连续短鸣三声，说明该卡或密码已被登录过，不能再重复登录。如果发出5次两短一长的的报警，则表明系统存储器读写出错。如果遇到输入错误或操作错误，门禁控制器将会出错报警长鸣三声退出到正常使用状态。

5．门禁控制器使用方法.
门禁控制器编程完成后，进入正常工作状态，POWER(红)灯亮，MODE(橙)灯和OK(绿)灯熄灭。使用方法如下：
a、将用户卡接近一下门禁控制器或连续输入六位用户密码，蜂鸣器长鸣一声，OK(绿)灯亮，POWER(红)灯熄灭，开门成功；在设定的开门时间内，灯指示状态不变。
b、如果蜂鸣器短鸣三声，POWER(红)灯连续闪亮三次，则表明该卡或密码为非法，不能开门。
C、如果某用户为卡+密码型（登陆用户时设置），要求在正确输入卡以后（有效，蜂鸣器长鸣1声,OK灯闪动，提示用户输入密码；无效，退出等待重新输入），再输入与之相应的密码，有效，长鸣1声，门开；无效，退出等待重新输入。

注意：本门禁同时支持卡开门，密码开门，读卡并需输入密码后开门，三种模式。
在开门状态下不能读卡；在按键用户密码输入过程中，不能同时读卡。
七、原装配件
RF门禁控制器 1台
用户说明书 1份
固定胶塞和螺钉 1包
