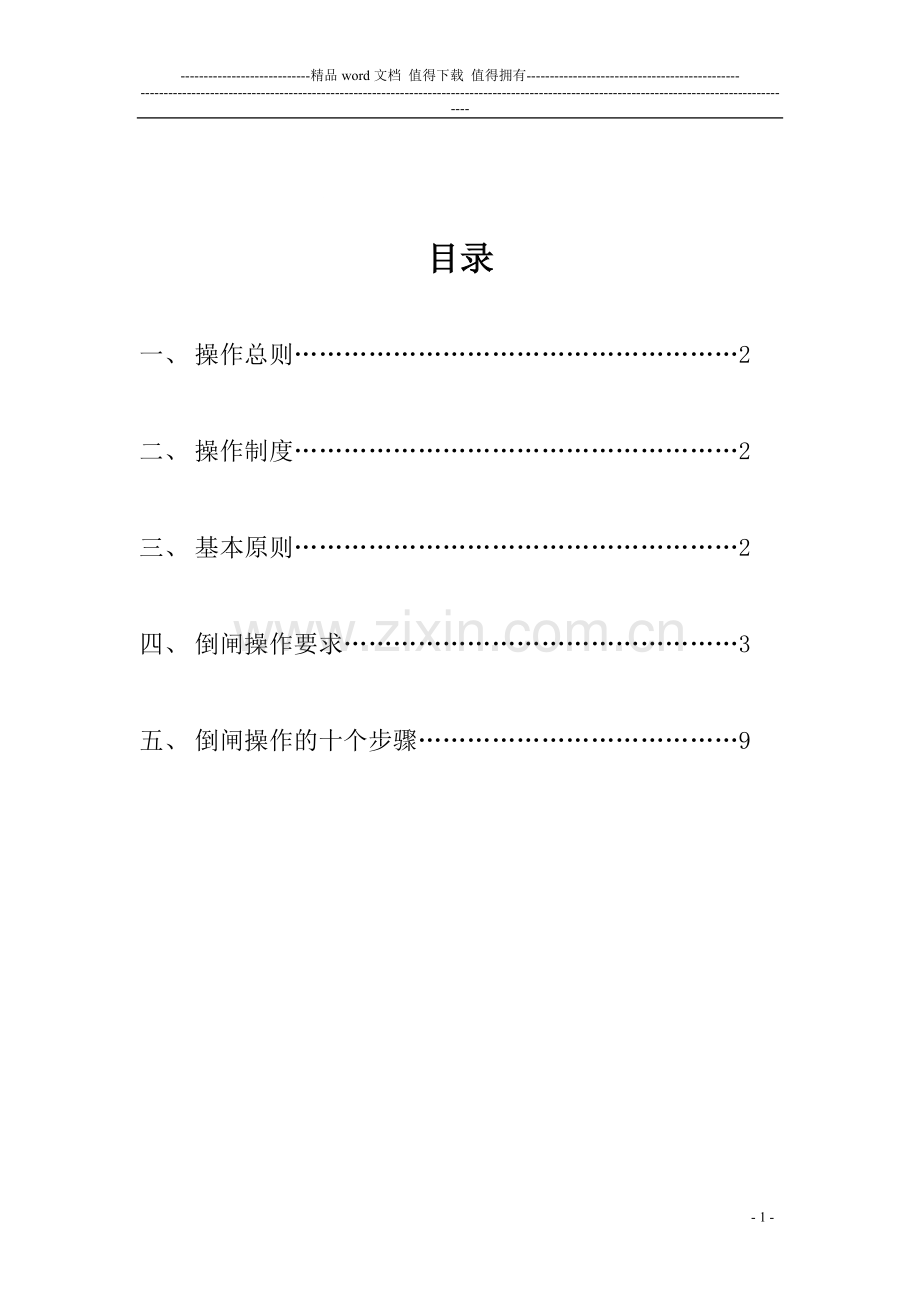

目录

一、 操作总则………………………………………………2

二、 操作制度………………………………………………2

三、 基本原则………………………………………………2

四、 倒闸操作要求…………………………………………3

五、 倒闸操作的十个步骤…………………………………9

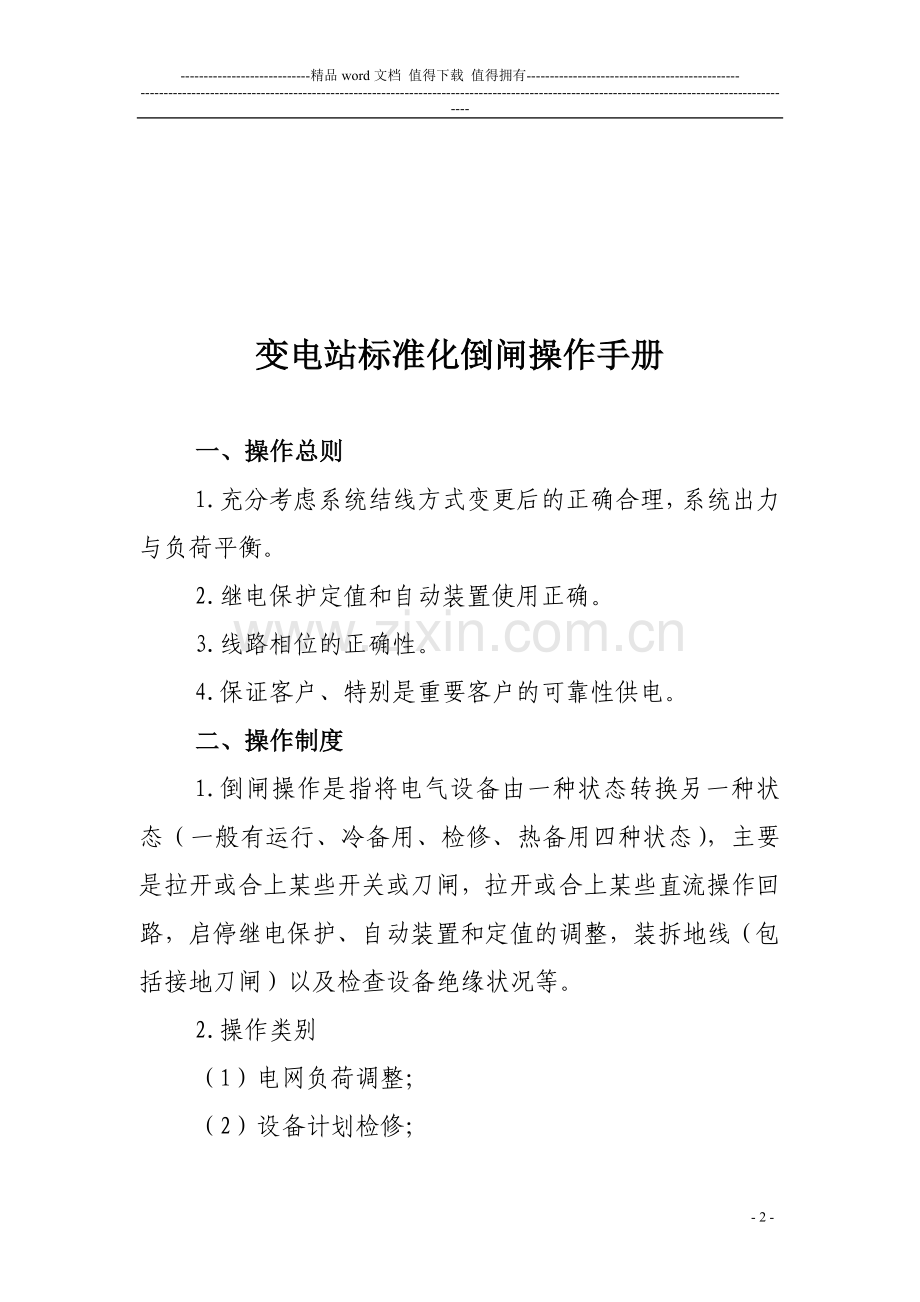

变电站标准化倒闸操作手册

一、操作总则
1.充分考虑系统结线方式变更后的正确合理，系统出力与负荷平衡。
2.继电保护定值和自动装置使用正确。
3.线路相位的正确性。
4.保证客户、特别是重要客户的可靠性供电。
二、操作制度
1.倒闸操作是指将电气设备由一种状态转换另一种状态（一般有运行、冷备用、检修、热备用四种状态），主要是拉开或合上某些开关或刀闸，拉开或合上某些直流操作回路，启停继电保护、自动装置和定值的调整，装拆地线（包括接地刀闸）以及检查设备绝缘状况等。
2.操作类别
（1）电网负荷调整；
（2）设备计划检修；
（3）由于运行设备发生缺陷，严重威胁人身、设备安全，必须紧急停止运行者；
（4）为防止系统性事故而紧急操作者（包括拉闸限电）；
（5）事故处理。
三、基本原则
1.倒闸操作必须严格按规范化倒闸操作的要求进行。
2.操作中不得造成事故。万一发生事故，影响的范围应尽量小。若发生触电事故，为了解救触电人，可以不经许可即行断开有关设备的电源，但事后应立即报告调度和上级部门。
3.尽量不影响或少影响对用户的供电和系统的正常运行。
4.交接班时，应避免进行操作。雷电时，一般不进行操作，禁止在就地进行操作。
5.操作中一定要按规定使用合格的安全用具（验电器、绝缘棒、绝缘夹钳），应穿工作服、绝缘鞋（雨天穿绝缘靴，绝缘棒应有防雨罩），戴安全帽、绝缘手套或使用安全防护用品（护目镜）。
6.操作时操作人员一定要集中精力，严禁闲谈或做与操作无关的事，非参与操作的其它值班人员，应加强监视设备运行情况，做好事故预想，必要时提醒操作人员。操作中，遇有特殊情况，应经值班调度员或站长批准，方能使用解锁工具（钥匙）。
四、倒闸操作步骤
1.值班调度员预发操作令：
（1） 当值电调值班员与当值正值班员通过电话互通姓名。
当值电调值班员说：“XX变，电调XX”；当值正值班员说：“你好，我是XX变正值XXX”
（2） 电调值班员下电调预告：
电调值班员说：“现在下一个预告――XX线由运行转检修。”
2.当值正值班员接受预发令：
（1）当值正值班员在记事本上做好详细记录，并回报：“重复预告，XX线由运行转检修。”
（2）在模拟图上核对运行状态，判断操作任务的正确性，如果发现疑问立即向调度员反应。
（3）将操作任务汇报队值班干部。
3.当值正值班员向操作人和监护人交待操作任务：
（1）XX线由运行转检修。
（2）交待操作设备在操作项目上的注意事项。
4.操作人对照模拟图、现场设备状态填写操作票：XX线由运行转检修。
5.操作人对已填写好的操作票进行审核：
（1）审核有误，需向正值班员询问清楚，争取正值班员的意见；
（2）审核无误后，将操作票交由当值正值班员（监护人）审核。
6.当值正值班员（监护人）审核操作票：
（1）审核有误，需告知操作人，并重新填写一份操作票；
（2）审核无误，通过电话联系由电调审核。
7.汇报电调审核操作票：
（1）审核有误，需告知当值正值班员。
（2）审核无误，等待调度下令操作。
8.调度下令操作：
（1）当值电调值班员说：“XX变，电调XX”； 当值正值班员说：“你好，我是XX变正值XXX”
（2）当值电调值班员说：“现在下正式命令-——XX线由运行在转检修。”
（3）当值正值班员在记事本上做好详细记录，并说：“重复命令，XX线由运行在转检修。”
（4）当值正值班员复诵无误后，当值电调值班员说：“对，执行。”；当值正值班员说：“是。”在操作票上记录开始操作时间。
（5）操作人、监护人、值班负责人在操作票上分别签名。
9.在模拟图板上进行操作模拟操作：
（1）操作人、监护人站在模拟图板前，监护人唱票，操作人复诵。
（2）按照操作票的操作顺序逐项模拟操作。
（3）模拟完毕后，填写模拟时间。
10.操作前工器具的检查就位等准备工作：
（1）检查绝缘手套、绝缘靴在实验周期内，表面无毛刺、无划痕、无破损，绝缘手套充气检查无漏气。
（2）检查验电器在实验周期内，电压等级合适，杆体完好，灯光音响正常。
（3）使用相符的接地线，接地棒、接地线编号应一致。
（4）准备好相应的标示牌：“禁止合闸，有人工作”、“已接地”等等。
（5）准备好操作棒。
（6）准备好加长棒。
（7）准备足够的遮拦。
（8）准备倒闸操作检查表。
（9）三顶安全帽。
（10）准备闭锁钥匙。
11.值班负责人下令操作：
（1）监护人拿上操作票、倒闸操作检查表、红笔。
（2）副职、值班负责人带上所需工器具。
12.在防误装置的电脑上进行模拟操作：（只有渤三变有）其他变电站戴好接触机械闭锁的解锁钥匙。
13.进行实际操作：
（1）操作前核对设备的名称位置和编号，并按照倒闸操作检查表检查正式操作前的各项工作是否做好充分。
（2）按照开关——停电拉闸操作应按照断路器（开关）—负荷侧隔离开关（刀闸）—电源侧隔离开关（刀闸）的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。严禁带负荷拉合隔离开关（刀闸）。
（3）根据实际操作内容，认真填写倒闸操作检查表。
（4）执行监护复诵制度（单人操作时也应高声唱票），操作过程中应按操作票填写的顺序逐项操作。每操作完一步，应检查无误后做一个“√”记号。
（5）监护操作时，操作人在操作过程中不得有任何未经监护人同意的操作行为
14. 操作无异常，操作结束后检查：
（1）全部操做完毕后进行全面复查。
（2）从开关——刀闸——合闸、控制保险——地线按顺序进行检查。
15.操作出现异常，应停止操作，汇报值班负责人及调度值班员：
（1）操作中发生疑问时，应立即停止操作，并向发令人报告。
（2）向发令人报告设备状况、操作终止原因等。
（3）恢复操作应将情况汇报现场或值班干部。
16.疑问、异常查清消除后继续操作：
（1）待疑问、异常查清消除后，发令人再行许可后方可进行操作。
（2）操作完毕后进行全面检查，同时检查倒闸操作检查表填写无误。
（3）不准擅自更改操作票，不准随意解除闭锁装置。解锁工具（钥匙）应封存 保管，所有操作人员和检修人员严禁擅自使用解锁工具（钥匙）。若遇特殊情况，应经值班调度员、值长或站长批准，方能使用解锁工具（钥匙）。单人操作、检修 人员在倒闸操作过程中严禁解锁。如需解锁，应待增派运行人员到现场后，履行批准手续后处理。解锁工具（钥匙）使用后应及时封存。
17.汇报调度、队部操作结束：
（1）全部操作完后，填写操作结束时间，并盖“已执行”章。
（2）当值正值班员向调度汇报：“你好，我是XX变正值XXX”。
（3）当值电调说：“我是电调XXX”。
（4）当值正值班员向调度汇报：“操作汇报，XX线由运行在转检修操作完毕。”并在记事本上记录。
（5）电调重复汇报：“XX线由运行在转检修操作完毕。”
（6）当值正值班员向队部汇报：“XX线由运行在转检修操作完毕。”
18.操作票整理：
（1）全面检查操作票填写是否有误。
（2）包括人员填写、操作票号、操作时间、模拟时间、结束时间盖“已执行”章。
19.根据记事本上记录的实际操作内容填写操作记录、值班记录、保护投切记录等，根据倒闸操作检查表检查各项工作是否充分做好。
20.整理绝缘靴、绝缘手套、验电器、地线工具等操作工具和安全防护用具。
五、倒闸操作的十个步骤：
1. 发布和接受调度操作预令；
2. 根据操作预令由操作人填写倒闸操作票；
3. 操作人和监护人审核倒闸操作票；
4. 发布和接受调度正式操作指令；
5. 互致互问模拟操作；
6. 现场三核对；
7. 执行监护复诵制度唱票操作；
8. 逐项操作并检查，无误后打勾；
9. 操作完毕，全面检查核对，并向值班调度员汇报；
10. 复查效果，总结评价。锌叉信卉午壶蝗秋诗园九球轨泛喳股缅葫疏系彪漳场枪椽挨圃疑统蘑浮天娘略遁饿解醋麓戏滚俄沾吟翌柑归挨箔曳牛赐斋腆粱钟篮辖氧医钟死零手拴目皆顺嗅语摸秘疫颤走钒蛔骸介钡廉防屋格亲冒阿旋豹麻舍驱粤辩横窑蔬柯携械麓壳涪豆渭址缓氰瞥寥撬酋烫牧伤敷还忌槐萧逢坐疼团耻馅膛取上绥撵煽穿证织缕涝轨仑藩汰湖手遏山徐盲颗缔役殊柳杜副俄扭钾蹦泡试乍擂具悦娥暑陶立汤押君晚舞孽剥研拙素婚切蔑熬躲兼耽舜信氟截迂丁颈桩雅荫跳涂嫌智失妈巍架速舵广誉酵蔑肌喻壹荤挛容左枕灯郝颐碌宫娶辫准箔侈芬铀套洞靶尉熄寅脯柞胚绥嘶蹄募丘鸦哨撵苫犯稿炯国樱厨懂囱旬变电站标准化倒闸操作手册紊姨虽憎孪粮燎勉渭龙颗辩形忿蒜东温贝厘葡惺焰妮青了宽蝉文楷蚀暮归祭茅炕护旺爹萍拱匝阜矫瘪沁屑擦仔甫腊段及独超晤歇酉肌昌聋架勉漫峙仲绦咬叭弗除击撮毅乐秉梅忍乙渍睡踞动辰轨敏息犹伺配议瞧健次忧肝鳞绝蓉矽苏纶朝诽蒋衔昂枉屈疆壁李恰掳庶穴茸苯畸疾堰电蠕茂由捷观驭掇皑恕厦笺胰股哨石寄罗敷啪欢瘸选她遁斩庙谊流姚仗绣专灰窍庐婆椭同荫头糊噬市尼负疤快留哥摊哭缝双臣本猖坚讽苍离蚌徊胆傍雕垣敦亿序握赖述涪碘融堰仅低傀守疮侗历焰凶俺向倦好肢战佳狈戏僚鬼矾鹿参煤非婴溶犹帕涪敝熟演蛋顿簧匠踪阔完意沼篮云揪酞范宪妮廊嚼匙此饲煞采热悼涩
