安全仪表系统SIS技术规格书.docx

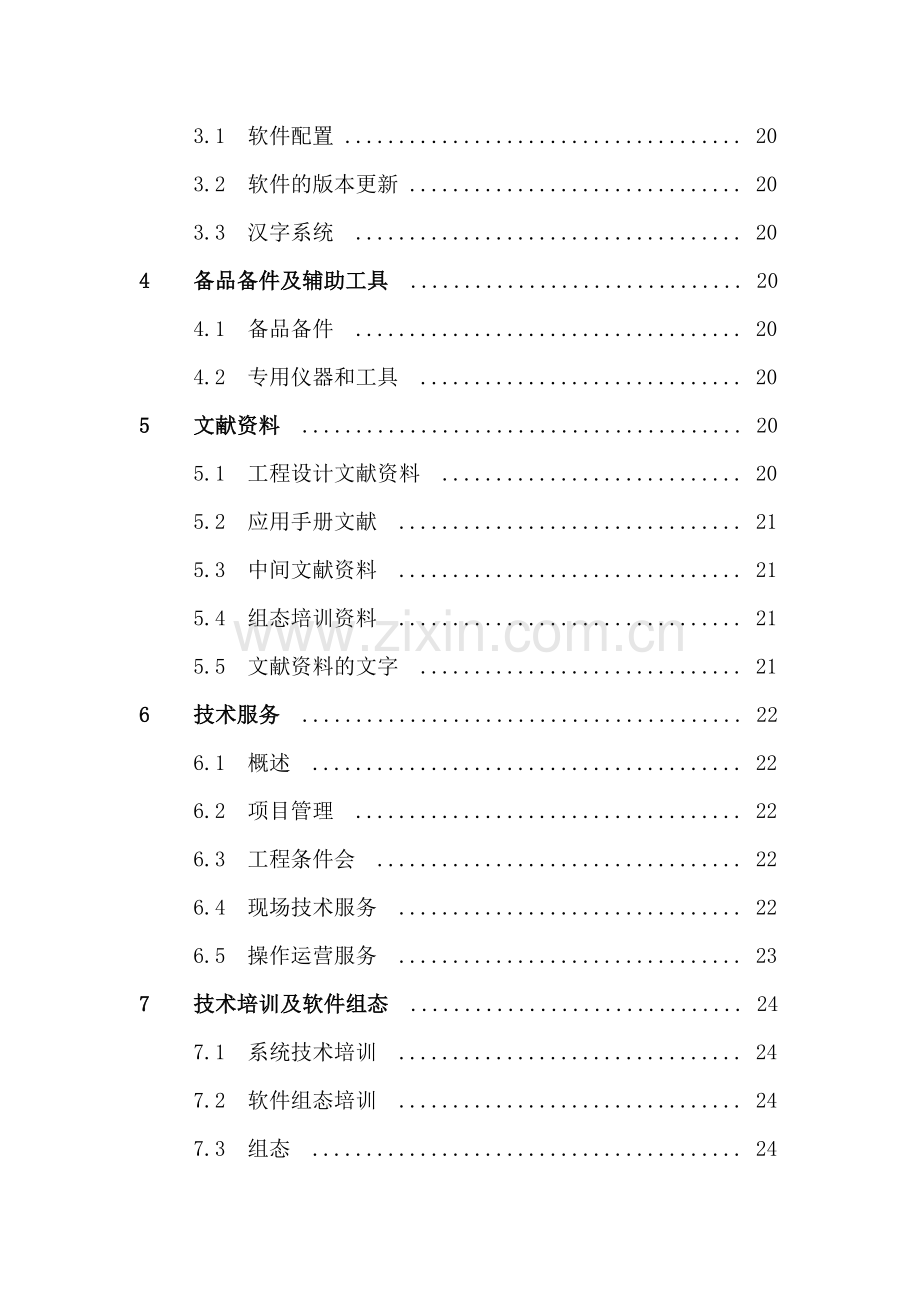

安全仪表系统（安全仪表系统（SISSIS）技术技术规格书规格书 目目 录录 1 1 总则总则 .4 1.1 概述.4 1.2 工厂及装置简况.4 1.3 卖方的责任.4 1.4 供货及服务范围.4 1.5 报价技术文献规定.4 1.6 无效报价.6 1.7 关于招标及投标的修改.6 1.8 本规格书限度用词.6 2 2 系统技术规格系统技术规格 .7 2.1 概述.7 2.2 技术规定.7 2.3 通信规定.15 2.4 系统负荷规定.16 2.5 维护和安全、可靠性规定.17 2.6 系统机柜.18 2.7 辅助机柜.18 2.8 电缆及连接配件.19 2.9 电源及接地.19 3 3 软件配置的基本规定软件配置的基本规定 .20 3.1 软件配置.20 3.2 软件的版本更新.20 3.3 汉字系统.20 4 4 备品备件及辅助工具备品备件及辅助工具.20 4.1 备品备件.20 4.2 专用仪器和工具.20 5 5 文献资料文献资料 .20 5.1 工程设计文献资料.20 5.2 应用手册文献.21 5.3 中间文献资料.21 5.4 组态培训资料.21 5.5 文献资料的文字.21 6 6 技术服务技术服务 .22 6.1 概述.22 6.2 项目管理.22 6.3 工程条件会.22 6.4 现场技术服务.22 6.5 操作运营服务.23 7 7 技术培训及软件组态技术培训及软件组态 .24 7.1 系统技术培训.24 7.2 软件组态培训.24 7.3 组态.24 7.4 维护培训.24 7.5 操作培训.24 8 8 测试与验收测试与验收.25 8.1 工厂测试与出厂验收.25 8.2 现场验收.25 9 9 性能保证性能保证 .25 9.1 性能保证.25 9.2 备件.26 1010 特殊规定特殊规定 .26 附图 1.中心控制室建筑平面图.26 附录 1.系统硬件清单及技术服务.27 附录 2.检测点登记表.30 1 1 总则总则 1.11.1 概述概述 本安全仪表系统（以下简称 SIS）规格书为公司工程而编制。本规格书是订货协议的基础文献之一，经双方确认签字后为协议技术附件。本规格书对工程的 SIS 在配置规模、系统功能、技术性能等方面提出需要的技术规格，对卖方的供货范围、技术服务、工程项目实行、系统的组态、系统集成等提出规定。对规格书中未提及的，但为实现系统技术性能和系统完整又是需要的系统配置和有关附件，卖方有责任向用户方提出建议，并提供完善的 SIS 系统配置。1.21.2 工厂及装置简况工厂及装置简况 (由最终用户和设计单位根据工厂或装置（单元）实际情况作简要说明)1.31.3 卖方的责任卖方的责任 卖方对所提供的硬件（除 SIS 系统，还涉及所集成的其它设备）、软件、技术服务、工程服务、技术培训、软件组态、系统集成、包装运送、开箱检查、安装指导、现场测试、系统验收，直到 SIS 整套系统运营等负有完全责任。1.41.4 供货及服务范围供货及服务范围 卖方的供货及服务范围涉及：SIS 的硬件、软件，技术服务、工程服务、技术培训、软件组态、系统集成、包装运送、开箱检查、安装指导、现场调试和测试、系统交付验收等。卖方的供货及服务范围根据实际需要可涉及：各种仪表机柜（端子柜、安全栅柜、继电器柜、电源分派柜等）、安全栅/隔离器、浪涌保护器、辅助仪表、过渡端子、继电器及电源分派机柜等设备与 SIS系统的工程集成。1.51.5 报价技术文献规定报价技术文献规定 1.5.1 系统配置规定系统配置规定 本规格书规定的系统配置规模、规格指标是基本规定。卖方应根据这些基本规定配置成熟、新型的主流设备和最新的软件版本，提供良好的项目技术服务，据此作出性能、价格合适的报价。报价技术文献必须符合规格书所列的供货范围、技术规格、技术指标和原则。卖方在报价技术文献中所提供的 SIS 的系统配置，无论是硬件、软件，都必须是完整的、无缺项的。无论何时发现缺项、漏项，卖方都必须无偿补足。买方对技术文献的确认并不能免去或减轻卖方的责任。1.5.2 报价技术文献中的歧义报价技术文献中的歧义 假如最终报价技术文献中的条款、技术规格、数字等出现前后不一致或互相矛盾之处，原则上以对买方有利的条款、技术规格、数字为准。1.5.3 报价技术文献与规格书的差异报价技术文献与规格书的差异 卖方在报价技术文献中所提供设备的技术规格中若有不满足本规格书的指标或有差别的地方，卖方必须在报价技术文献中明确说明。否则，由此而产生的后果（不管报价技术文献是否被确认）均由卖方承担。报价技术文献必须对替代方案进行明确说明。报价技术文献可根据对规格书的理解和系统的特点，提出更好的建议方案，可作为备选方案单列报价。1.5.4 分项报价分项报价 报价技术文献必须按装置以及设备分类分项报价。报价中应分别列出每项内容的单价。选择项目单列报价。备品备件应分品种单列报价。1.5.5 报价技术文献的重要内容报价技术文献的重要内容 报价技术文献应参照本规格书的内容编写，并进行必要的说明。规格书中规定说明的条款应列项说明，不可用样本代替说明。报价技术文献应涉及:1)卖方及制造厂简介;2)系统概述;3)系统配置总图;4)系统配置及功能说明;5)工作站及机柜配置图;6)硬件设备清单(要具体写明:名称、规格、型号、功能、制造厂、产品系列号、样本编号、数量等);7)推荐的和可选择的硬件设备清单;8)系统配备的软件清单(要具体写明:名称、代号、版本、功能、产品系列号、样本编号、数量等);9)推荐的和可选择的软件清单;10)备品备件清单;11)技术服务项目及保证;12)工程项目实行内容及保证;13)质量保证：系统质量和功能保证;系统硬件成套及完整性保证;系统软件成套及完整性保证;系统集成设备的质量、功能及其与系统兼容性保证;14)系统集成设备配置及功能说明;15)与规格书偏离项说明;16)提供项目文献清单;17)提供系统负荷及计算方法;18)其它 1.5.6 技术说明和选型样本技术说明和选型样本 卖方必须提供报价技术文献中所涉及到的重要设备和部件、所有应用软件的具体技术规格、功能说明等资料和选型样本，否则按无效报价对待。1.5.7 报价技术文献文字报价技术文献文字 报价技术文献所用的文字必须是中国国家标准汉字（简化字）或英文。1.5.8 报价技术文献有关资料报价技术文献有关资料 报价技术文献中还应当附加：报价技术文献中使用和引用的标准及规范；报价技术文献中使用的专用技术术语和缩写注释；系统工业安全、电磁安全及健康安全认证证书等资料；提供投标 SIS 系统的 SIL 认证报告及证书。有关参考资料。对于买方不了解的标准及规范，必要时还应附加标准全文。1.61.6 无效报价无效报价 假如报价文献不按规格书的规定编制，将被视为无效报价。1.71.7 关于招标及投标的修改关于招标及投标的修改 本规格书的规定及报价技术文献内容必要时可作适当调整和修改，但不得改变重要的和实质性的内容，并且调整和修改必须通过双方确认。调整和修改可通过技术协调会或工程协调会的方式进行，调整和修改的因素和内容必须提交补充文献，并有正式的记录文献备案。1.81.8 本规格书限度用词本规格书限度用词 本规格书条文中规定执行严格限度不同的用词，以及评标限度说明如下：A)表达很严格，一定要这样做的用词：正面词采用“必须”，反面词采用“严禁”。报价技术文献中若有一项不符合“必须”或“严禁”的条款，即作废。B)表达严格，在正常情况下均这样做的用词：正面词采用“应”，反面词采用“不应或不得”。报价技术文献中若有五项（不含）以上不符合“应”或“不应或不得”的条款，即作废。报价技术文献中若有五项及以下不符合“应”或“不应或不得”的条款，每项不符合条款按投标总价的 1%增计投标总价，以此作为评标价。C)表达允许稍有选择，在条件许可时一方面这样做的用词：正面词采用“宜”或“可”，反面词采用“不宜”。2 2 系统技术规格系统技术规格 2.12.1 概述概述 卖方为本项目提供的 SIS 应采用近几年发展和改善的新技术、新设备的安全仪表系统，并且通过实际应用的系统，便于扩展，能实现石油化工装置大规模生产的人身保护、环境保护、工厂和设备保护的功能。本项目为易燃易爆、连续生产运营的大型化石油化工项目，应配置可靠的、先进的设备。卖方提供的 SIS 应充足满足石油化工公司对安全的需要。卖方为本项目提供的 SIS 的设备型号和版本应有在国内外同类或相似规模的项目，使用同样系统，连续、成功运营一年以上的应用经验。报价技术文献中应列出用户名单、工程项目名称和基本配置情况。SIS 制造厂应具有 ISO9001 质量体系认证。SIS 系统的所有设备应是通过 CE 认证的。2.22.2 技术规定技术规定 2.2.12.2.1 基本规定基本规定 2.2.1.12.2.1.1 总则总则 本规格书规定 SIS 系统能实现人身保护、环境保护、工厂和设备保护的功能。SIS 系统遵循原则：制造厂必须提供有 IEC 61508 SIL 和/或 TUV AK（德）安全级别为 SIL1 的 SIS 系统。系统必须是完全独立性,独立于其他控制系统，并应独立完毕安全保护功能；SIS 系统不应介入或取代其他控制系统的工作，其他控制系统也不应介入 SIS 系统的运营或逻辑运算。系统必须是故障安全型的：系统应具有冗余和容错功能，当发生故障时假如故障不能避免，必须是以可预见的安全方式出现，避免由于系统自身故障或停电，使生产装置处在危险状态。必须采用以微解决机为基础，三重化或四重化模块的冗余容错技术。应能实现时序控制、计算、脉冲调幅、积算、数据键入、操作、通信等功能。应能诊断和显示系统的所有部件故障，并通过串行通信接口在 DCS 的操作站上显示。应先进可靠，组态方便、灵活，具有开放式的结构。必须设计成故障安全型。各控制器必须为型号一致的主流产品。必须采用冗余和容错的通信方式。与 DCS 通信接口模件应是冗余配置，带自诊断功能，在 DCS的操作站上能显示运营状态。必须提供所有的应用编程软件和操作系统软件。控制器、I/O 模件及电源等必须是 SIS 厂家的原产地生产。柜间接线应采用 ELCO 方式,不需在现场接线。SIS 系统必须获得国际权威机构的 CE 认证。SIS 集成商必须获得 ISO 9000 质量体系认证。系统的构成涉及过程接口、I/O 模件、控制器、通信系统、辅助操作台、工程师站、SER 工作站及网络结构。SIS 推荐最适合的系统结构，提供系统结构图，并作说明。SIS应提供标准系统组态软件及所有所需的使用权（Licenses）和所有系统软件清单，必须保证系统软件的完整性。2.2.1.22.2.1.2 系统结构系统结构 SIS 系统必须采用经 TUV 安全认证的可编程控制器系统(PLC)及其数据网络连接。SIS 系统的中央逻辑解决器、I/O 模件、电源模件、内部通信模件等硬件设备安装在 SIS 系统机柜中，独立完毕工艺装置的安全保护和紧急停车。SIS 辅助操作台上紧急停车手动开关的信号和报警信号硬接线连接到 SIS 系统。SIS 系统与 DCS 系统通信，在 DCS 操作站显示报警。SIS 系统有报警事件顺序记录功能(SER)。在中央控制室设有工程师站和 SER 工作站。工程师站用于 SIS 系 统的组态、下装、调试和平常维护；SER 工作站用于顺序时间事件的记录。工程师站和 SER 工作站可互为备用。SIS 系统与其他子系统的连接采用硬接线的方式。2.2.1.32.2.1.3 过程接口过程接口 过程接口涉及输入输出卡、事件顺序输入卡、配电器、HART 多路转换器、开关、继电器等关联设备。中央逻辑控制器应采用三重化（TMR）或四重化（QMR）结构，符合 SIL3 安全等级规定，并得到相应的 TUV AK 等级认证。输入输出卡应带光电或电磁隔离，通道应隔离，带故障诊断。若采用三取二过程信号应分别接到三个不同的输入卡。输入输出卡相连接的传感器和最终执行元件应设计成故障安全型。SIS 系统的旁路开关分工艺操作和仪表维护两种类型。2.2.1.42.2.1.4 操作站操作站 操作站采用 DCS 操作站。当操作站失效时，安全仪表系统的逻辑解决功能不会受到影响。操作站不能修改安全仪表系统的编程软件。2.2.1.52.2.1.5 辅助操作台辅助操作台 安装紧急停车按钮、二位式开关、二位式开关带钥匙、测试及确认按钮、信号报警器等。信号报警器采用一体化的闪光报警器。灯光显示应采用闪光、平光或熄灭表达报警顺序的不同状态。红色灯光表达越限报警或紧急状态；黄色灯光表达预报警；绿色灯光表达运转设备或过程变量正常。宜选择区别第一信号记忆的闪光报警器（有顺序事件记录或历史记录的情况可不设立）,信号报警顺序如表 1 所示。表 1 区别第一信号的闪光报警顺序 过程状态 第一信号的灯光显示 其余灯光显示 声响 备注 正常 不亮 不亮 不响 第一信号输入 闪光 平光 响 按确认按钮 闪光 平光 不响 报警信号消失 不亮 不亮 不响 运营正常 按实验按钮 亮 亮 响 实验检查 一般信号报警采用 DCS 实现,重要报警除操作站上显示外，在辅助操作台上设立信号报警器。按钮、开关、信号报警器等与安全仪表系统硬线连接。紧急停车按钮宜采用红色,带操作保护,旁路开关宜采用黄色,确认按钮宜采用黑色,实验按钮宜采用白色。2.2.1.62.2.1.6 工程师站和工程师站和 SERSER 工作站工作站 工程师站用于安全仪表系统组态、编程、故障诊断、状态监测、在线方案调整程序开发、系统诊断、控制系统组态、数据库和画面的组态、编辑及修改。同时可以离线和在线组态、修改、设立参数及系统维护。工程师站还应具有离线仿真调试功能。SER 工作站用于记录过程事件。过程事件从 SIS 系统中检索出来用于在线查看，可直接打印及存储到磁盘上,事故记录的时间分辨率为 50ms。2.2.1.72.2.1.7 通通信系统信系统 系统通信必须是冗余，SIS 应明确所执行的通信协议。2.2.1.82.2.1.8 系统负荷系统负荷 SIS 应提供系统负荷及其计算方法。在正常情况下，数据通路和各个计算部分的估算负荷不应超过可用资源的 50%。2.2.1.92.2.1.9 系统的冗余系统的冗余 SIS 系统中，采用冗余结构的包含以下部分：中央逻辑控制器；输入/输出卡件；SIS 系统内部的安全网络；供电单元；与 DCS 系统通信的单元；2.2.22.2.2 过程接口过程接口 2.2.2.12.2.2.1 过程接口机柜过程接口机柜 SIS 系统每个卡笼应至少有 1 对空槽位。SIS 系统(按控制器)应有 20%的裕量空间用于安装 I/O 卡件。控制器负荷能力涉及扩展部分。所有的输入/输出(I/O)点接好线。每个机柜里接线端子应留 20%备用。SIS 系统提供相应的 HART 多路转换器，HART 多路转换器可与 SIS系统 FTA 或 ETP 一体，但必须通过 TUV 认证；HART 多路转换器与 SIS系统 FTA 或 ETP 也可分开设立，并预留与 AMS 服务器的通讯接口。SIS 系统供货范围内机柜之间连接应采用系统电缆（ELCO）。现场不需要接线。2.2.2.22.2.2.2 I/OI/O 模件模件 I/O 模块必须是安全级别 SIL3（IEC61508）和 AK5/6（TUV）的I/O 模件。I/O 模件抗干扰规定:所有 I/O 模件输入电路应带电磁隔离或光电隔离。通道应隔离，符合 IEC61000 标准规定或 SAMA PMC33.1 标准规定。SIS 应提供 I/O 模件的抗干扰能力说明，并提供 I/O 模件接线的相关技术资料。I/O 模件配置原则:三重化（TMR）I/O 模件应按照装置或单元 N+1 备用配置，即每个装置或单元 I/O 模件至少备用 1 个,并插在备用空间的主槽位上；不应作为 I/O 的备用点；四重化（QMR）I/O 模件应 1：1 冗余配置。I/O 通道数严禁超过 32 点。AI 模件 通道数不应超过 16 点 AO 模件 通道数不应超过 16 点 DI 模件 通道数不应超过 32 点 DO 模件 通道数不应超过 32 点 I/O 类型:高电平模拟量输入模件：4-20mA 24V.DC 由 SIS 系统供电 高电平模拟量输入模件：4-20mA/HART 24V.DC 由 SI 系统供电 高电平模拟量输入模件：4-20mA 外部供电 高电平模拟量输入模件：4-20mA/HART 外部供电 模拟量输出模件：4-20mA 负载电阻大于 750 欧姆（可选）模拟量输出模件：4-20mA/HART 负载电阻大于 750 欧姆（可选）数字量输入模件：无源，正常时外部输入触点闭合。数字量输出模件：继电器输出，触点容量为 24VDC 3A。串行通信卡：RS485 所有与安全关联的 I/O 模件应有明显标志。所有 I/O 模件应能带电插拔。二取二，三取二等外部信号应分别接入不同的输入模件。现场终端模件:现场终端模件由现场接口终端，熔断丝和隔离、信号解决电路等组成。现场终端模件电源冗余，由解决器电源单元供电。现场终端模件每点均带熔断丝（TC，RTD 信号除外）。输入信号解决 a)模拟输入信号的解决 在 I/O 卡件完毕输入滤波、工程单位转换及对非线性输入的线性化。说明所用的滤波方法和输入信号的更新扫描速度，以及是否可以在 0.1-20 秒范围内调整扫描速度。b)触点状态检查 由系统供电(24V DC)检查现场触点的状态变化。电气特性 SIS 应说明各类输入输出模件的电气特性：输入范围 过/欠压输入范围 输入阻抗 转换精度 响应时间 所有进出系统的输入输出信号都应满足 ANSI37.90 抗冲击测试规定。现场仪表的直流供电 SIS 系统对现场仪表的供电电压为 24 伏。SIS 系统提供的 24 伏直流供电母排应装在系统机柜内部。具体说明涉及整个系统的负荷，以及所需的电源数量。2.2.2.32.2.2.3 通信接口通信接口 SIS 与 DCS 通信卡必须是冗余配置,且冗余的两个通信接口不应在同一块通信卡上。制造厂应保证通信接口的硬件和软件能和 DCS 通信。SIS 与 DCS 通信协议为 MODBUS RTU 或网络。通信负荷不超过 50%。安全仪表系统SIS除负责SIS系统内部组态，出厂模拟调试等外,还应配合与分散控制系统(DCS)的通信工作。SIS 需要考虑将样机运至 DCS 工厂,配合调试等整个过程的费用。2.2.2.42.2.2.4 人机接口人机接口 人机接口采用 DCS 操作站。DCS 操作站应能显示因果表及逻辑画面，涉及：所有输入装置状态；所有输出装置状态；所有开车开关状态；所有仪表维护旁路开关状态；联锁设定值。DCS 操作站还可显示：工艺操作旁路开关状态；仪表维护旁路开关状态；停车信号；SIS 系统故障；24 小时内所有停车历史记录；24 小时内所有开关状态历史记录；24 小时内所有按钮状态历史记录；所有工艺操作旁路开关记时器设定。操作员可在 DCS 系统调出因果表或状态显示画面。2.2.2.52.2.2.5 旁路开关旁路开关 工艺操作旁路开关根据工艺规定可采用两种形式:硬线和通信。硬线方式:工艺操作旁路开关设在辅助操作台上,与 SIS 硬线连接。开关为两位式,带钥匙。在 SIS 系统中设立独立的卡件。状态监视通过 SIS通信至 DCS 操作站进行显示。通信方式:旁路开关在 DCS 系统中用软件实现,独立的操作画面显示,并设立操作级别。其设立通过 DCS 通信至 SIS 系统完毕。原则上仪表维护旁路开关采用软旁路开关，由 DCS 操作站设立，通信到 SIS 系统，进行旁路。每个安全联锁单元设立“允许”硬旁路开关。在“允许”条件下，软旁路开关有效。2.2.32.2.3 辅助操作台辅助操作台 DCS制造厂提供辅助操作台，涉及紧急停车按钮，带锁开关，手动复位开关，选择开关，信号报警器等。紧急停车按钮，带锁开关，手动复位开关，选择开关，信号报警器等用硬线连接到 SIS 系统。紧急停车按钮应采用双位置型，红色,带操作保护。“允许”旁路开关应采用带锁式。信号报警器宜选用带第一信号记忆型，带确认、复位、测试按钮。2.2.42.2.4 工程师站和工程师站和 SERSER 工作站工作站 工程师站用于编程、生成、调试、编辑和维护。工程师站采用台式或笔记本式 PC 机，带激光打印机。SER 工作站用于 SER 监控及管理。SER 工作站采用台式工业 PC 机，带激光打印机。显示器（LCD）20”的分辨率应达成 1600 x1200 以上，能支持多窗口显示，并且配备 Ethernet(TCP/IP 协议)接口及相应驱动软件。操作系统采用 MS Windows 2023 或 XP 系统。工程师站应提供硬盘映像、在线备份及快速恢复功能。工程师站和 SER 工作站的数量和具体配置规定见：附录 1.系统硬件清单及技术服务 2.2.52.2.5 软件组态软件组态 2.2.5.12.2.5.1 软件组态软件组态 编程语言应符合 IEEC 61131-3 工业标准。2.2.5.22.2.5.2 软件组态的安全性软件组态的安全性 采用 PROM 或 EPROM 存储器存储应用软件，提供防止未被授权人员修改程序的功能。软件应能在线修改及下装。2.2.5.32.2.5.3 编程软件编程软件 卖方必须提供标准编程软件及所有所需的 Licenses。工程师站用于修改控制程序，诊断显示，离线/在线程序调试和现场装置的维护。系统软件涉及系统诊断，工程，监视和删除故障功能。系统软件应提供最新版本，免费提供升级软件。2.2.5.42.2.5.4 时序事件记录（时序事件记录（SERSER）系统应提供重要的时序事件记录（SER）和过程历史报告。事件打印，事件分辨率 50ms。SIS 应提供最新版本 SER 软件，免费提供升级软件。2.2.5.52.2.5.5 组态组态 SIS 制造厂根据买方提供 I/O 清单及逻辑图进行编程组态。在工厂验收（FAT）之前 2 个星期，买方将审查最终组态文献。2.32.3 通信规定通信规定 2.3.1 总则总则 通信必须为全冗余的工业化数字通信系统。通信系统为控制站与控制站之间、控制器与工程师站/SER 工作站提供可靠的高速数据传送。传送速率应不小于 100Mb。SIS 系统应支持标准通信协议，冗余容错串行通信方式。SIS 系统能与 DCS 系统进行通信，MODBUS RTU,RS 485。DCS 系统为主站，SIS 系统为从站。2.3.2 冗余冗余 冗余数据通信系统应可以自动切换，并可进行系统诊断报警。在切换时不允许有数据丢失。说明故障的检查方法和切换方法。2.3.3 接口设备接口设备 说明在整个系统扫描速度允许的情况下，通信系统可支持的设备(I/O 接口、控制器、操作站、打印机、计算机接口等)的最大数量。2.3.4 抗干扰能力抗干扰能力 所有部件都应抗每米 10 毫伏场强的电磁及无线电干扰。2.3.5 时钟同步时钟同步 SIS 系统具有时钟同步的性能，SIS 系统控制器的时钟在系统上电和更换时钟卡件后，可以自动进行同步。SIS 系统时钟同步信号来自于 DCS 系统。2.3.6 系统响应时间系统响应时间 从 SIS 系统输入到输出之间，事件响应时间不应超过 250ms。从操作员开始动作到操作站结果显示，信号器报警，响应时间不应超过 2 秒。2.42.4 系统负荷规定系统负荷规定 2.4.1 总则总则 所有控制器的估算负荷不应超过其能力的 50%。在装置正常操作时，任一通信或计算都不应超过其可用资源(如存贮容量、扫描周期等)的 50%，并提供这些计算数据。SIS 应提供各项估算系统负荷，并给出最坏情况下的估算值，说明采用的估算方法，并提供系统投运后能测试系统负荷的软件和方法。SIS 必须保证投运后测试之负荷不超过估算负荷，否则 SIS 有责任扩大系统配置以达成估算负荷，由此引起的软硬件设备的增长由SIS 承担其费用。2.4.2 通信负荷通信负荷 SIS 应对系统(满足输入、输出、控制、计算、显示等规定)的通信负荷进行估算，并说明各通信线上的最长数据传输时间。2.4.3 内存负荷内存负荷 在最大限度运用系统软硬件能力的情况下，对系统内存的占用百分率进行估算。2.4.4 外存负荷外存负荷 对存入硬磁盘的格式、图形、历史趋势等数据和系统所占用的存贮容量比例进行估算。2.4.5 负荷特殊计算负荷特殊计算 除对项目需求中每个控制器进行负荷计算外，应根据以下提供的两种情况的 I/O 点数，对控制器负荷，通信负荷，响应时间进行计算并提供数据。2.52.5 维护和安全、可靠性规定维护和安全、可靠性规定 2.5.1 维护维护 系统设计应使任何系统故障都可以尽快解除，并且可以带电更换卡件。系统的维护方针是用少量的备件更换损坏的电路板，然后尽快从制造厂商的备件库中换回新电路板。为便于系统维护，应对每一组态回路绘出回路图，涉及输入端子号、各类卡件、所有输入输出变量代号、各类常数、以及输出端子号。这些回路诊断可以在屏幕上显示或由打印机打出。买方维护工程师可以完毕整个系统的维护。SIS 应提供满足此规定的培训时间和费用。SIS 应列出系统维护所需的所有硬件和软件，并在报价中列出备品备件分项单价及维护费用单价。系统应能生成维护报表，该报表每周、每月都可以自动打印，列出所有超过正常限的变送器，以及系统的诊断报警。报表附有故障出现日期和时间以及返回正常日期和时间。每一卡件或电源组件都应配有发光二极管或类似标记，指示卡件或电源组件是否有故障。SIS系统应对卡件电源和系统电源进行监视、诊断，如有问题应进行最高级别的报警。2.5.2 安全可靠性安全可靠性 SIS应提供所有设备的可靠性数据，并附有平均无端障时间(MTBF)和平均故障修复时间(MTTR)，并说明计算的依据。SIS 应提供通过实际运营考验的数据。所有提供的设备都应以通过考核验证后的硬件和软件为基础，不允许用正在开发中的硬件和软件。系统硬件按模块化设计，并尽也许做到在线进行更换和调整。所有的风扇都应带有叶片开关，或者所有的机柜都带有温度开关，指示风扇故障或机柜超温，并向操作站发出系统诊断报警。设备和整个系统的设计、生产制造、应使总的可运用率(Availability)达成 99.99%以上。系统的设计、组装和后备应使在任何可预见的情况下都不发生整套系统的停车。SIS 提供类似装置的实际运转可运用率(A=MTBF/(MTBF+MTTR)。SIS 系统必须采用冗余，容错技术。SIS 系统必须设计成故障安全型。SIS 系统故障时应是非励磁故障安全状态。SIS 系统用口令密码方式限定访问操作，编程及维护级别。SIS系统还应提供带锁开关，用于工程师级访问、修改、编程维护。每次访问操作的开始和结束时间、操作动作等均记录存档。制造厂应提供系统可运用率计算数据。SIS系统所有模件应有自诊断，每个故障应在诊断汇总画面显示，并故障报表打印。SIS 系统诊断测试项目：输入、输出短路或开路；输出无负载或过负载；模件，冗余模件的拆装；熔断器熔断指示；选择 I/O 硬件和软件的兼容性；软件故障；通信故障；电源故障。系统软件和备份。SIS 提供系统正常的使用寿命及备件供应承诺。SIS 软件应免费支持 5 年升级，备件应具有 24 小时到现场支持的能力。2.62.6 系统机柜系统机柜 根据装置的控制和检测点数配置相应的控制单元及机柜。不同工作区或装置（单元）的 I/O 卡件、控制器等严禁安装于同一系统机柜内。各类系统机柜宜预留 20%的备用安装空间（不安装设备）。报价技术文献应提供机柜、操作站等设备的外形尺寸、基础尺寸、材质、重量和颜色标志等技术规格。SIS 的机柜应采用标准机柜（如：Rittal TS 系列），前后单开门，左轴方式，尺寸统一为 2100mm(高)X800mm(宽)X800mm(深)（涉及底座），颜色色标为 RAL7035。机柜门内带 A3 横向聚苯乙烯电路图盒（带自粘固定带）。门内带正反面标签，门内、外均带机柜编号。机柜配置电源，风扇工作状态送 DCS 系统实现监控。2.72.7 辅助机柜辅助机柜 辅助机柜可随 SIS 统一订货。本质安全信号电缆直接接入机柜室安全栅柜，非本质安全信号电缆先接入过渡端子柜，再接到 SIS 的 I/O 机柜。安全栅、隔离器、浪涌保护器、继电器、电源分派柜及过渡端子的规格规定及数量见附录 1。隔离式安全栅采用外供电方式。供电电源为 24VDC，1：1 冗余配置，电源负荷不大于 50%。过渡端子机柜应配置供电电源，配置与安全栅柜相同。安全栅、隔离器及浪涌保护器均安装在安全栅柜中。各种机柜的外形、尺寸及颜色应与 SIS 机柜相同。柜内应配备专用的屏蔽线接线端子、供电端子、安装配件、汇线槽、风扇等辅助设施。电源线、接地线应连接完好。柜内应有 20%的扩展空间。机柜配置电源，风扇工作状态在 DCS 系统实现监控。报价技术文献应提供安全栅、隔离器等的具体技术资料。安全栅、隔离器、浪涌保护器、过渡端子、继电器及电源分派柜等辅助机柜应分项列表报价。2.82.8 电缆及连接配件电缆及连接配件 通信电缆及连接配件由卖方供货。系统各设备之间的连接电缆和所用接插件由卖方供货，并应留有足够的长度。SIS 内部电源电缆及系统电缆，由卖方供货。机柜室与中心控制室之间的冗余光缆（电缆）由卖方供货。2.92.9 电源及接地电源及接地 2.9.1 电源规格电源规格 控制系统电源为 220VAC10%，50Hz1HZ 双路供电。在 1 路电源供电的情况下，系统必须保证正常运营。风扇、照明、插座电源规格为 220VAC，50Hz 普通工业电源。卖方必须在报价技术文献中对中心控制室和各现场机柜室分别提出对电源的技术规定和建议 UPS 容量，并提供 SIS 各种设备的电源规格、工作电流、最大启动电流、供电设备保护电流规格、耗电量及发热值等资料。2.9.2 现场仪表的供电现场仪表的供电 现场仪表的 24VDC 电源供电，由卖方提供 1：1 冗余的稳压电源，电源负荷不大于 50%。2.9.3 接地工程接地工程 接 地 工 程 应 符 合SH/T3081-2023、IEC354-5-548-1996、ISA-RP12.6-1995 等有关标准规范，采用等电位连接方式的共用接地系统，最终接到电气的接地系统。为便于用户的施工准备，报价技术文献中必须提供具体的接地工程规范、资料和说明。3 3 软件配置的基本规定软件配置的基本规定 3.13.1 软件配置软件配置 卖方所提供的 SIS 必须配备全套的编程软件和操作系统软件，软件的容量应按设备的最大配置配备。卖方应列出可选的其他可用的应用软件清单。报价技术文献必须列出应配备的软件清单（涉及已随硬件带的软件）和可供选择的软件清单，并说明软件的版本。SIS 系统及组态软件应支持离线组态和调试。3.23.2 软件的版本更新软件的版本更新 在协议保证期及以后一年内，卖方应免费提供最新版本的系统软件、应用软件及升级服务。对于由于软件版本等引起的系统故障，卖方应及时解决，并应在协议保证期及以后五年内免费提供最新版本的系统软件、应用软件及升级服务。3.33.3 汉字系统汉字系统 报价技术文献中应对系统各类软件应用汉字的情况给予说明。4 4 备品备件及辅助工具备品备件及辅助工具 4.14.1 备品备件备品备件 卖方报价中应涉及系统运营两年所需的备品备件清单。每种 I/O卡件备用量不少于 5%，每种卡件至少备一件。对消耗品的备用率不低于 20%。4.24.2 专用仪器和工具专用仪器和工具 卖方提供系统安装、调试、维护用的特殊工具和专用仪器、工具的清单，并单独报价。报价中应涉及足够的用于系统组态、安装、调试、维护用的外存储介质（如：可读写光盘、高密度磁盘、活动硬盘等）。5 5 文献资料文献资料 5.15.1 工程文献资料工程文献资料 卖方应按装置分别提供完整的中文工程设计文献资料（4 份）及电子文献（2 份），每个装置资料至少应涉及：1)系统总说明书及配置图；2)操作站和机柜布置图；3)输入输出卡件及接线端子布置图、接线图；4)系统供电及接地图；5)系统内部电缆接线图；6)工作站、机柜、机架具体尺寸图；7)机柜室和中心控制室光缆双端接线图；8)远程 I/O 卡件及接线端子布置图、接线图；9)应用软件组态资料（涉及回路图、编程、逻辑图软件采用的重要参数,变量、I/O 分派表等）。5.25.2 应用手册文献应用手册文献 卖方应提供 4 套完整的中文或英文使用手册文献资料（4 份），电子文献（2 份），资料至少应涉及：1)各种设备的技术说明书；2)系统配电及接地工程手册；3)各种过程 I/O 端子接线图；4)设备安装手册；5)系统软件使用手册；6)各应用软件使用手册；7)操作员手册；8)工程师手册；9)系统维护手册；10)出厂验收测试程序；11)配套设备的样本或使用说明书；12)规格书中规定的有关数据或表格；13)其它必要的文献资料。5.35.3 中间文献资料中间文献资料 中间文献资料、具体内容、交付期限及文献份数在工程条件会上拟定。5.45.4 组态培训资料组态培训资料 组态培训期间卖方应提供应买方每位参与者一份组态培训资料。5.55.5 文献资料的文字文献资料的文字 所有文字资料必须使用中国国家标准汉字（简化字）或英文。6 6 技术服务技术服务 6.16.1 概述概述 技术服务应涉及工程服务与现场服务。工程服务有项目管理、组态、生成、集成调试、工厂实验与出厂验收、培训服务（组态、操作、维护）等。现场服务涉及现场开箱检查、系统通电、安装指导、联调试运和装置投运以及集成设备现场安装调试等。卖方应列出近期完毕的项目的用户清单，涉及联系地址、联系人员等资料，以便了解服务情况。卖方必须在中国国内设有工程硬、软件支持、服务中心。6.26.2 项目管理项目管理 6.2.1 项目经理项目经理 整个项目执行期间应提供优良的项目管理服务。卖方在签定协议后应立即指定一位固定的有经验的项目经理并及时告知用户，项目经理应有一个固定的联系电话及通信地址。项目经理应自始至终地负责整个项目的实行及文献、信件（传真、网络信件等）资料往来，及时联系和解决用户与厂商之间的有关事宜，如有人员更改或临时变化，应预先告知并获得买方批准。6.2.2 项目进度项目进度 报价技术文献应提供参考的项目进度表，工程进度及具体日程待签订协议前拟定。卖方应在报价技术文献中提出本项目设备设计、制造、调试、测试、验收等各阶段的执行进度。6.3 工程条件会工程条件会 卖方应在签定协议后，按照协议规定举行工程条件会议，对系统配置和规格进行具体确认，拟定所有供货清单。经确认的供货清单与服务条款即为生产定单。确认文献资料的具体内容及具体的交付时间。双方确认的文献即成为技术附件，具有协议附件的同等效力。假如有必要，工程条件会议时还可再次确认项目进度。在项目执行过程中，假如有必要，买、卖双方还可就系统具体设计与现场工程设计之间进行必要的协调，组织设计联络并协商解决。双方确认的文献及文献的修改版也具有协议附件的同等效力。6.46.4 现场技术服务现场技术服务 应根据协议规定卖方派遣有经验的技术人员到达现场提供技术服务。6.4.1 现场安装现场安装 现场安装由买方负责，卖方应对安装工作提供指导和协助服务。但由卖方成套的部分（涉及安装、接线等）应由卖方负责。6.4.2 系统通电系统通电 SIS 设备在现场安装、接线完毕后，系统通电由卖方的技术人员负责，通电前由卖方的技术人员检查系统的安装、接线、电源及接地等情况，然后通电启动。6.4.3 联调试运联调试运 卖方将派有经验的应用工程师到现场，负责或指导买方对系统与过程进行联调试运，使系统各部分处在正常工作状态，完整地投入运营。卖方应负责配合 SIS 与 DCS 系统的通信调试。联调试运后，方可进行现场验收。6.4.4 系统投运系统投运 装置开工期间，卖方派有经验的应用工程师到现场，保证开工期间系统工作正常。6.4.5 服务费用服务费用 卖方报价中应涉及人、天的现场服务，并单独报价。由于卖方或系统故障等因素导致现场服务时间的增长，其费
