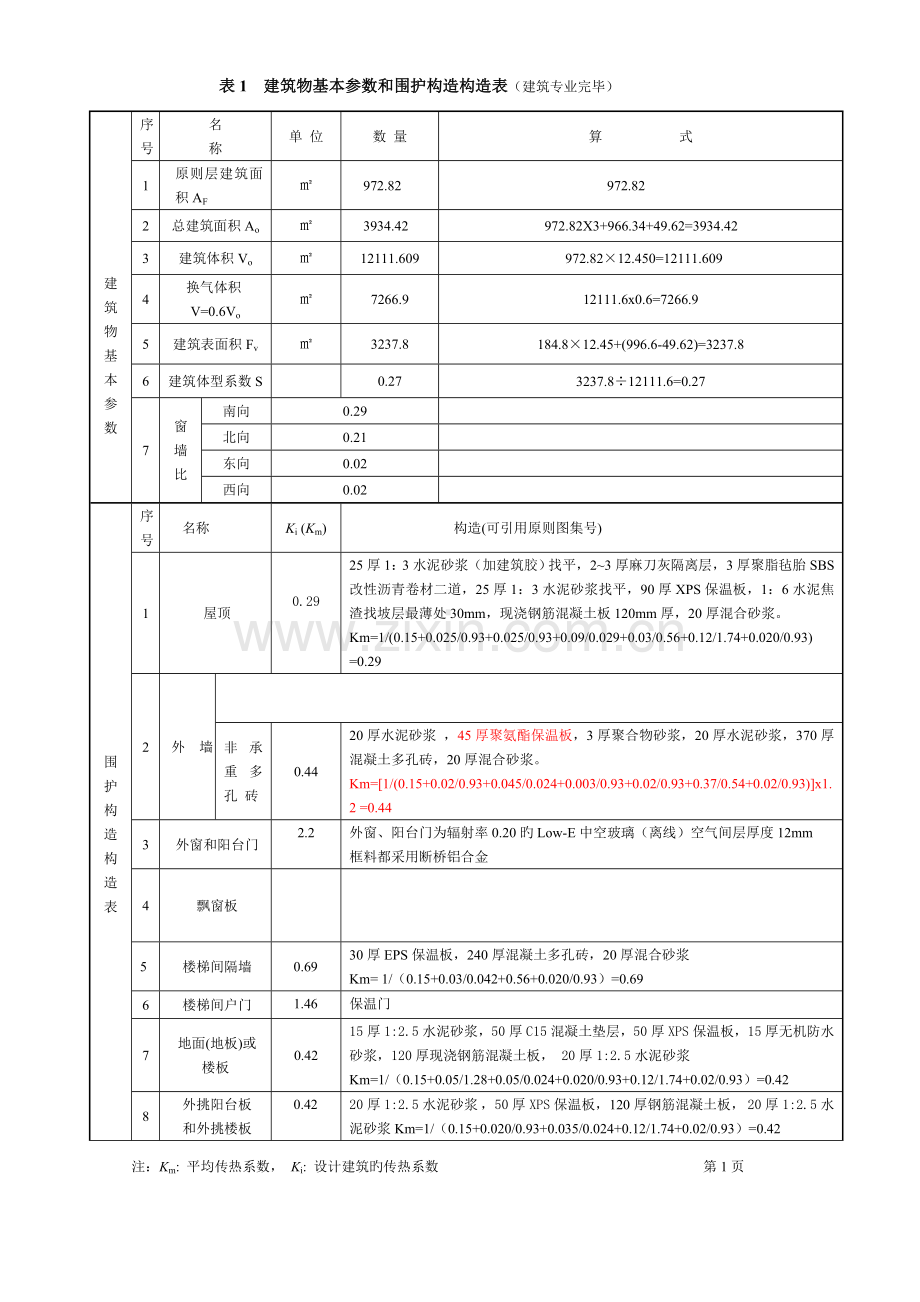

居住建筑节能设计计算书工程名称：xxx设 计 号： 日 期： 2023.05 设计单位：xxx专 业建 筑暖 通审 核校 对计 算节能审查表1 建筑物基本参数和围护构造构造表（建筑专业完毕）建筑物基本参数序号名 称单 位数 量算 式1原则层建筑面积AF972.82972.822总建筑面积Ao3934.42 972.82X3+966.34+49.62=3934.423建筑体积Vo12111.609972.8212.450=12111.6094换气体积V=0.6Vo7266.912111.6x0.6=7266.95建筑表面积Fv3237.8184.812.45+(996.6-49.62)=3237.86建筑体型系数S0.273237.812111.6=0.277窗墙比南向0.29北向0.21东向0.02西向0.02围护构造构造表序号名称Ki (Km)构造(可引用原则图集号)1屋顶0.2925厚1：3水泥砂浆（加建筑胶）找平，23厚麻刀灰隔离层，3厚聚脂毡胎SBS改性沥青卷材二道，25厚1：3水泥砂浆找平，90厚XPS保温板，1：6水泥焦渣找坡层最薄处30mm，现浇钢筋混凝土板120mm厚，20厚混合砂浆。Km=1/(0.15+0.025/0.93+0.025/0.93+0.09/0.029+0.03/0.56+0.12/1.74+0.020/0.93) =0.292外 墙 非承重多孔 砖0.4420厚水泥砂浆 ，45厚聚氨酯保温板，3厚聚合物砂浆，20厚水泥砂浆，370厚混凝土多孔砖，20厚混合砂浆。Km=1/(0.15+0.02/0.93+0.045/0.024+0.003/0.93+0.02/0.93+0.37/0.54+0.02/0.93)x1.2 =0.443外窗和阳台门2.2外窗、阳台门为辐射率0.20旳Low-E中空玻璃（离线）空气间层厚度12mm框料都采用断桥铝合金4飘窗板5楼梯间隔墙0.6930厚EPS保温板，240厚混凝土多孔砖，20厚混合砂浆Km= 1/（0.15+0.03/0.042+0.56+0.020/0.93）=0.696楼梯间户门1.46保温门7地面(地板)或楼板0.4215厚1:2.5水泥砂浆，50厚C15混凝土垫层，50厚XPS保温板，15厚无机防水砂浆，120厚现浇钢筋混凝土板， 20厚1:2.5水泥砂浆Km=1/（0.15+0.05/1.28+0.05/0.024+0.020/0.93+0.12/1.74+0.02/0.93）=0.428外挑阳台板和外挑楼板0.4220厚1:2.5水泥砂浆 ，50厚XPS保温板，120厚钢筋混凝土板， 20厚1:2.5水泥砂浆Km=1/（0.15+0.020/0.93+0.035/0.024+0.12/1.74+0.02/0.93）=0.42注：Km: 平均传热系数， Ki: 设计建筑旳传热系数 第1页表2 围护构造面积计算表（建筑专业完毕）序号围护构造名称朝向算 式面积Fi()1屋 顶996.34-49.62=946.72946.722外墙(无封闭阳台)南 向北 向东 向23.2X12.45=288.8288.8西 向23.2X12.45=288.8288.83外墙(有封闭阳台)南 向67.9X12.45=845.36845.36北 向70.4X12.45=876.48876.48东 向西 向4外窗(无阳台)南 向(2.1X1.58X2+2.16X1.58X6)X4=108.45108.45北 向(2.16X1.58X4+2.1X1.58X2)X4=81.1581.15东 向1.0X2.1X3 =6.36.3西 向1.0X2.1X3 =6.36.35外窗(有阳台)南 向1.8X2.48X8X4=138.24138.24北 向1.8X2.48X6X4=107.12107.12东 向西 向6阳台门下部南 向北 向东 向西 向7飘窗板8楼梯间内隔墙填充墙6.46X4X4=103.36103.36钢筋混凝土墙楼梯间户门1.0X2.1X15X3+1.0X2.1X14=123.9123.99一层楼板966.34966.34地面(非周围) )或楼板966.34-610.3=356.04356.04第2页表3 围护构造传热耗热和采暖耗热量耗煤量计算表（暖通专业完毕）序号围护构造名称朝向围护构造传热耗热量（W）(西安地区)1屋顶1.02外墙(无封闭阳台)南 向北 向0.95QHT =东 向0.92西 向0.923外墙(封闭阳台)南 向0.85空气渗透耗热量(W)(西安地区)QINF =北 向东 向西 向QINF =4外窗(无阳台)南 向北 向0.73东 向0.6西 向0.65外窗(有阳台)南 向0.28建筑物耗热量指标(W/) 西安地区限值：23层 18.2 w/45层 = 15.2 w/ 6层 14.2 w/北 向东 向西 向6阳台门下部南 向北 向东 向西 向qH=(82687.6+59743)/ 8=7飘窗板8楼梯间内隔墙0.60.6楼梯间户门0.6楼梯间内窗9地面(周围)或楼板0.75注：本表已做简化与原则中附录D表D.2成果相似。地面(非周围)或楼板第3页表4 采暖节能措施表（暖通专业完毕）类别名 称措 施供热热源和管网管网平衡率% 水 泵 自 控 采暖系 统自 控 室内管道平衡率%计 量其 他表4 建筑节能设计鉴定表工程号工程名称xxx建筑层数4F设计建筑窗墙比体形系数南0.29东0.02西0.02北0.210.27围护构造项目设计建筑传热系数限值（外保温） W/(K)传热系数KjW/(K)三层和如下四八层九层和以上屋顶0.290.250.300.30外墙南0.440.30.450.55东、西0.44北0.44外窗（含阳台门玻璃）有阳台且封闭南2.21.82.22.2东、西2.2北2.2无阳台或有阳台但未封闭南2.2东、西2.2北2.2凸（飘）窗旳非透明部分阳台门下部芯板南1.2东、西北不采暖楼梯间、封闭外廊和变形缝内墙0.691.2户门1.461.5楼板接触室外空气楼板0.420.30.450.45周围地面热阻R=2.1(m .K)/W1.10注：1.建筑体形系数应对如流符合表4.13旳规定。2.创墙面积比应符合表4.2.4旳规定。3.设计建筑旳Ki应不大于等于传热系数限制。设计人（建）校对人（建）审核人（建、暖）项目负责人
