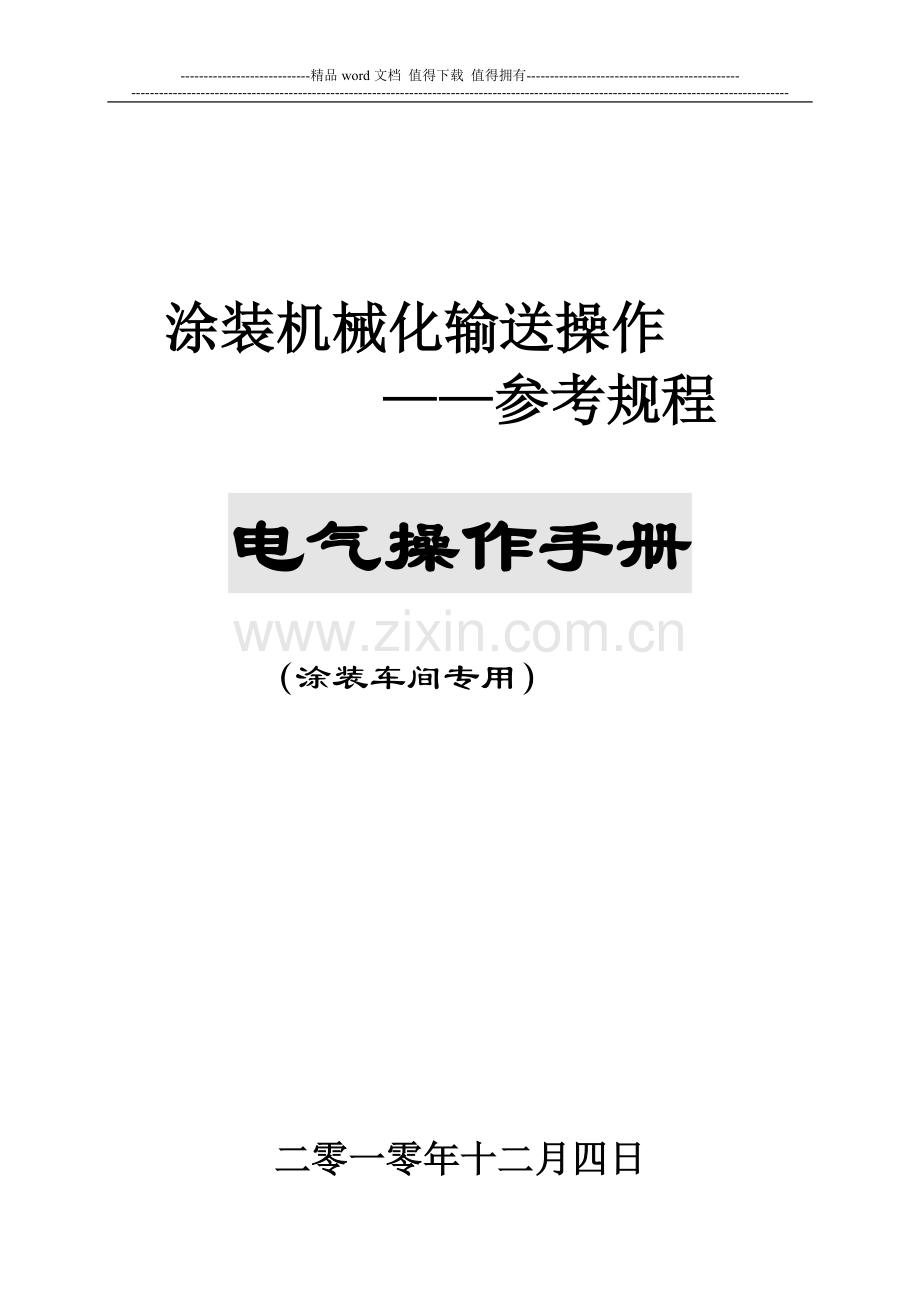

涂装机械化输送操作
——参考规程

电气操作手册

（涂装车间专用）

二零一零年十二月四日
电控系统操作

1、 电气控制系统功能介绍
本系统具有手动和自动两种功能。
1． 手动功能：将电控柜上的旋钮开关旋到“手动”，则此操作站控制的所有设备即可脱离自动状态进入手动操作模式。
2． 自动功能：将电控柜上的旋钮开关旋到“自动”，则此操作站控制的所有设备即可进入自动操作模式,按照自动程序运行。

2、 电控操作步骤
注意

操作时的注意事项：

在确认生产线无人维修，设备正常的情况下方可进行操作。
首先给控制柜合闸送电，同时ＰＬＣ电源指示灯亮。按下控制柜控制电源按钮，打开控制电源，见控制电源指示灯亮，旋转手动／自动旋钮，可操作选择进入手动／自动操作状态，相应可见到手动指示灯和自动指示灯亮。
在手动操作情况下，可在各个远程控制柜面板上进行相应设备的手动启动和手动停止。
在自动操作情况自动启动情况下，所用设备自动运行；
当现场故障报警器响起时，警告操作人员有故障发生，按下警报消音按钮解除报警，察看集中指示灯上的故障信息提示，并察看触摸屏故障一览，及时通知相关维修人员排除故障，并按下复位按钮后，故障显示灯解除，并可进行下一步操作，即手动状态下可再次启动风机水泵，自动状态下可自动恢复运行。
当烘房手动操作时，应在入口、出口强冷室和远程控制柜都安排专业操作人员，予以配合操作；注意：手动操作不慎，可能造成设备损坏、产品烤糊或损坏或人身伤亡等事故。

3、日常开关机步骤
3.1 开机步骤
1.在确认生产线无人维修，设备正常的情况下方可进行操作。
2. 首先给控制柜合闸送电，同时打开ＰＬＣ电源开关，PLC电源指示灯亮。
3.按下控制柜控制电源按钮，接通控制电源，见控制电源指示灯亮。
4.转动手动／自动旋钮的旋钮开关，可操作选择进入手动／自动操作状态，相应可见到手动指示灯和自动指示灯亮。
5. 在手动操作情况下，可在各个远程控制柜面板上进行所有相关设备的手动启动和手动停止。
6.在自动操作生产状态情况下，所用在相关控制柜下控制的设备自动运行。

3.2关机步骤
1．在确认输送设备上没有工件，设备需要停机的情况下方可关机。
2．在手动操作模式下关机，在各个远程控制柜上可进行所有设备的手动停止。
3．在自动操作情况生产状态情况下，打到手动即可停止所有设备的自动运行。

一、详细操作步骤
一、回橇操作
1、LQD-20，YHJ-20，（2Q-8AC），GX09-01（2Q-7AC）
（1）自动：将二期的7AC柜的二楼远程控制箱手动/自动旋钮打到自动，GX09-01即可自动运行，完成与手动相同的操作；提前将8AC2柜的二楼远程控制箱手动/自动旋钮打到自动，LQD-20和YHJ-20即可自动运行；
（2）手动：
①LQD-20输送启动，停止器阻车；
②YHJ-20正向移行到位→正向输送接车→LQD-20停止器放下送车→接车到位，反向移行到位→SJJ-04上升到位正向输送接车→YHJ-20正向输送送车；
③LQD-20有接车空间→GX09-01反向旋转到位→正向输送接车（总装送橇）→正向旋转到位→正向输送送车；
2、SJJ-04、（2Q-8AC），GX09-02（1Q-8AC），
（1）自动：当SJJ-04在下面没输送且没车时；将二期8AC2柜手动/自动旋钮打到自动，SJJ-04即可自动运行，完成与手动相同的操作；将一期8AC1柜的远程控制箱手动/自动旋钮打到自动，GX09-02即可自动运行，完成与手动相同的操作;
（2）手动：
①当SJJ-04输送送车时，GX09-02提前准备，反向旋转到位→ 正向输送接车到位→正向旋转到位→ 反向输送送车
②SJJ-04上升到位→正向输送接车→接车到位→下降到位→GX09-02反向旋转到位→正向输送接车到位→正向输送送车。
3、DDJ、（1Q-8AC），LQD-21，（1Q-7AC），
(1)自动：将8AC1柜的远程控制箱手动/自动旋钮打到自动，DDJ即可自动运行，完成与手动相同的操作；将一期的7AC柜的远程控制箱手动/自动旋钮打到自动；LQD-21即可自动运行，完成与手动相同的操作；
(2)手动：
①DDJ 当GX09-02输送送车，正向输送到位→夹紧装置夹紧→上升到位→支臂旋进→夹紧装置松开→下降到位→正向输送接车到位→夹紧装置夹紧→支臂打开→正向输送送车；
②LQD-21 在DDJ前，提前正向输送→停止器的打开与关闭控制滑橇的通过与否，当LQD-22满位时，停止器就无法打开放车；
4、LQD-22，YHJ-23，GCF-01,GCZ-01，GCM（1Q-1AC）
(1)自动：CDJ要提前打好自动，当需要送橇接车时，将一期1AC的远程控制箱手动/自动旋钮打到自动，自动完成相应动作；
(2)手动:
①LQD-22输送启动，（CDJ准备好）停止器关闭让橇体通过后停止器打开，等待下一次放车；
②YHJ-23反向移行到位→正向输送接车→正向移行到位→(GCF-01正向输送接车)→正向输送送车完毕→YHJ-23反向移行到位等车；
③GCF-01正向输送接车→（GCZ-01正向输送接车）→正向输送送车；
④GCZ-01正向输送接车→(GCM正向输送接车) →夹紧装置夹紧→车身上橇→夹紧装置松开→正向输送送车；
⑤GCM正向输送接车→（YHJ-01反向移行到位-正向输送接车）→正向输送送车；
注：拆垛机CDJ与倾斜沥水GCJ应打到自动或有人准备好手动操作
5、CDJ（1Q-1AC），
（1）自动：需要送橇接车时，将一期1AC3控制柜手动/自动旋钮打到自动，自动完成相应动作；
（2）手动：正向输送接车到位→夹紧装置夹紧→上升到位→支臂旋进→下降到位→夹紧装置松开→（YHJ-23处于接车状态）→正向输送送车完毕→上升到位→夹紧装置夹紧→支臂旋出→下降到位→夹紧装置松开→（YHJ-23处于接车状态）→正向输送送车；

二、电泳烘干入口及出口操作
1、GCL、YHJ-01（1Q-1AC），
（1）自动：将一期1AC1的远程控制箱手动/自动旋钮打到自动，YHJ-01自动完成相应动作；将1AC1柜打到自动，GCL即可自动运行，完成与手动相同的操作；
（2）手动： YHJ-01反向移行到位→正向输送从GCM接车→接车到位正向移行到位→反向输送送车，GCL接车→接车到位夹紧装置夹紧→定位装置定位→沥水正向→沥水反向→定位装置松开→夹紧装置松开→（GCFe正向输送接车或接车自动）→正向输送送车；
注意：GCFe不能存车

2、GCFe，SJH-01，GCH-01，LHS-01，GCH-02（1Q-1AC），
（1）自动：将一期1AC2柜手动/自动旋钮打到自动，即可自动运行，完成与手动相同的操作；
（2）手动：
①LHS-01输送启动（启动条件为出口处也为手动）;
②GCH-02输送启动（启动条件为出口处也为手动）;
③GCFe正向输送接车→正向输送送车；
④SJH-01下降到位→正向输送接车→上升到位→（GCH-01输送启动）→正向输送送车完毕→下降到位；
注意：打手动时，要与出口操作人员配合好都打手动，否则可能导致烘房内车身烤糊; 所以不建议手动，手动为故障下以应急运行。GCFe不能存车

3、SJH-02，GCF-02，GCF-03（1Q-2AC），
（1）自动：将一期2AC1柜手动/自动旋钮打到自动，即可自动运行，完成与手动相同的操作；
（2）手动：
①SJH-02上升到位→正向输送接车状态→（确定接车完毕）→下降到位→（GCF-02正向输送接车）→正向输送送车完毕→上升到位；
②GCF-02正向输送接车→（GCF-03正向输送接车）→正向输送送车；
③GCF-03正向输送接车→GCF-03正向输送接车到位停留1分30秒（时间根据生产需要设定）→（YHJ-03正向移行到→工位→正向输送接车）→停留时间到，GCF03正向输送送车。
注意：烘房出口不建议打手动，手动操作方式主要用于自动故障下应急生产或故障未排除或故障状态下运行；打手动时要与烘房入口操作人员配合好，都打为手动，否则LHS01不运行；同时出口强冷室内要安排人员观察；并与出口人员做好配合；手动操作不慎可能导致车身烤糊。

三、电泳打磨线进出口及缓存操作
1、YHJ-03，GX18-01（1Q-7AC），
（1）自动：在强冷室自动前准备好，注意电泳打磨室滚床的状态；将一期7AC柜的远程控制箱手动/自动旋钮打到自动，且在触摸屏里按下工作模式；即可自动运行，完成与手动相同的操作；若按下存储模式，YHJ-03向缓存区存车；
（2）手动：
①YHJ-03正向移行到一工位→正向输送接车完毕
②反向移行到四工位→（GX18-01反向旋转接车状态-正向输送接车）→正向输送送车完毕→正向移行到一工位；
③反向移行到二工位→（SJJ-01正向输送接车）→正向输送送车完毕→正向移行到一工位；
④正向输送送车完毕
⑤GX18-01反向旋转接车状态→正向输送接车完毕→正向旋转→（GCB-01正向输送接车）→正向输送送车完毕→反向旋转接车状态

2、GCB-01，GCG-01，GCG-02，GCG-03，GCG-04（1Q-9AC），
1、自动：注意电泳打磨室出口处的滚床状态和对GX18-01的接车，将9AC1柜手动/自动旋钮打到自动，即可自动运行，完成与手动相同的操作；
2、手动: 1、GCB-01正向输送接车→(GCG-01正向输送接车)→GCB-01正向输送送车；
2、GCG-01正向输送接车→(GCG-02正向输送接车) → GCG-01正向输送送车；
3、GCG-02正向输送接车→(GCG-03正向输送接车) →GCG-02正向输送送车；
4、GCG-03正向输送接车→(GCG-04正向输送接车) →GCG-03正向输送送车；
5、GCG-04正向输送接车→(GCB-02正向输送接车) →GCG-04正向输送送车；

3、GCB-02，GCN，YHJ-07，GCGR-01（1Q-9AC），
1、自动：注意电泳打磨室出车状态和GX18-02的接车状态，将9AC3柜远程控制箱手动/自动旋钮打到自动，GCB-02、GCN、YHJ-07即可自动运行，完成与手动相同的操作；GCGR-01不建议自动；
2、手动：1，GCB-02正向输送接车→(GCN正向输送接车)→ GCB-02正向输送送车
2、GCN正向输送接车→( YHJ-07正向移行到位-正向输送接车) →GCN正向输送送车
3、YHJ-07正向移行到位-正向输送接车→
（1）…（GCGR-01正向输送接车）→正向输送送车；
（2）…反向移行到位→（GX18-02反向旋转到位→正向输送接车）→正向输送送车；

4 、LQD-02、YHJ-05、（1Q-8AC）LQD-05、YHJ-06（1Q-6AC）
1、自动：将一期8AC1柜的远程控制箱手动/自动旋钮打到自动，LQD-02和YHJ-05就自动运转；将一期6AC1柜的远程控制箱手动/自动旋钮打到自动，LQD-05及YHJ-06就自动运转；同时YHJ-03、YHJ-05、YHJ-04及LQD-06都在自动；然后在触摸屏内选择存储模式；即可配合完成自动运行；
1、存车模式
（GCF03有车）YHJ-03移至一工位，到位后正向输送开启→GCF03正向输送开启送车→LQD-02输送启动→车占上LQD-02停止器位时→YHJ-05正向移行到位，正向输送开启→LQD-02停止器打开放车→YHJ-05接车到位，反向移行至LQD-06→LQD-06输送开启→YHJ-05反向移行到位，反向输送开启；
2、工作模式
LQD-06输送启动→SJJ01正向输送开启→LQD-06停止器打开→SJJ01正向接车到位→YHJ-03接车到位正向或反向移行到二工位，反向输送开启→SJJ01正向输送送车→LQD-06不满位→YHJ-05正向移行到位，正向输送开启→LQD-02停止器打开放车→YHJ-05接车到位，反向移行至LQD-06→LQD-06输送开启→YHJ-05反向移行到位，反向输送开启→送车至LQD-06；
2、手动：操作与自动大致相同；但灵活性比自动大；可以适应生产速度的需要；

5、LQD-03（1Q-7AC）、LQD-06、YHJ-04、（1Q-5AC）SJJ-01、（1Q-4AC）
1、自动：将一期7AC柜远程控制箱手动/自动旋钮打到自动，LQD-03即可自动运转；将一期5AC远程控制箱手动/自动旋钮打到自动，LQD-06和YHJ-04即可自动运行，将一期4AC柜手动/自动旋钮打到自动；SJJ-01即可自动运行（升降机必须在下面且没车没有任何动作）；将一期6AC柜手动/自动旋钮打到自动，YHJ-06即可自动运行（移行机必须在没车没有任何动作）；同时YHJ-03、YHJ-05、YHJ-04及YHJ-06都在自动；然后在触摸屏内选择存储模式；即可自动运行，完成与手动相同的操作；
1、存车模式
（GCF03有车）YHJ-03移至一工位，到位后正向输送开启→GCF03正向输送开启送车（LQD-02和LQD-06已存满车）→YHJ-03接车到位反向移行到二工位→YHJ-03正向输送送车，SJJ-01反向接车→接车到位，SJJ-01上升→SJJ-01上升到位,正向输送（YHJ-04已正向移至SJJ-02位置）→YHJ-04正向输送接车→YHJ-04接车到位，反向移行至LQD-03→LQD-03输送开启→YHJ-04反向输送送车至LQD-03→车占上LQD-03停止器位时→YHJ-06正向移行到位，正向输送开启→LQD-03停止器打开放车→YHJ-06接车到位，反向移行至LQD-05→LQD-05输送开启→YHJ-06反向移行到位，反向输送开启；
2、工作模式
LQD-05输送启动→SJJ01上升到位，正向输送开启→LQD-05停止器打开→SJJ01正向接车到位→YHJ-03接车到位正向或反向移行到二工位，反向输送开启→SJJ01下降到位→SJJ01正向输送送车→LQD-05不满位→YHJ-06正向移行到位，正向输送开启→LQD-03停止器打开放车→YHJ-06接车到位，反向移行至LQD-05→LQD-05输送开启→YHJ-06反向移行到位，反向输送开启→送车至LQD-05；
2、手动：操作与自动大致相同；但灵活性比自动大；可以适应生产速度的需要；

1.4密封工位及PVC操作
1、GX18-02，GCF-07，GCB-03（1Q-9AC）
1、自动：注意焊缝密封的接车状态和YHJ-07的送车状态；将9AC柜的远程控制箱手动/自动旋钮打到自动，即可自动运行，完成与手动相同的操作；
2、手动：1、GX18-02反向旋转到位→正向输送接车→正向旋转→（GCF-07正向输送接车）→正向输送送车；
2、GCF-07正向输送接车→（GCB-03正向输送接车）→正向输送送车；
3、GCB-03正向输送接车→（LGS-01满位无车）→GCB-03正向输送送车。
注：注意GCB-03向LGS-01的送车间隔

2、LGS-01，GCB-04，GCZ-02，YHJ-08（输送）（1Q-10AC）
1、自动：将AC10号柜的远程控制箱手动/自动旋钮打到自动状态，即可自动运行，完成以下操作；当车送到GCB-04时， GCZ-02的正向输送接车→夹紧装置夹紧→（车身上线）→夹紧装置松开→正向输送送车，在GCZ02和GCB-04有车时；LGS-01的输送自动关闭。
2、手动：1、LGS-01输送开启；
2、LGS-01上车身到出口位置→GCB-04正向输送接车→（GCZ-02正向输送接车）→GCB-04正向输送送车；
3、GCZ-02的正向输送接车→夹紧装置夹紧→（车身上线）→夹紧装置松开→（YHJ-08（输送）正向输送接车）→正向输送送车
4、YHJ-08（输送）正向输送接车→（LQD-08输送开启）→YHJ-08（输送）正向输送送车

3、LQD-08，YHJ-09（输送），GCZ-03（1Q-11AC）
1、自动：将AC11号柜的远程控制箱手动/自动旋钮打到自动状态，即可自动运行。
2、手动：1，LQD-08输送开启→（YHJ-09（输送）正向输送接车）→停止器关闭放车→（车身过）→停止器打开阻车；
2，YHJ-09（输送）正向输送接车→（GCZ-03正向输送接车）→YHJ-09（输送）正向输送送车；
3，GCZ-03正向输送接车→夹紧装置夹紧→（车身上橇）→夹紧装置松开→(GCFc-03正向输送接车)→GCZ-03正向输送送车；

1.5 PVC烘干炉入口及出口操作
1、GCFc-03，GCF-08,YHJ-10（1Q-11AC）
1、自动：将AC11号柜的远程控制箱手动/自动旋钮打到自动状态，即可自动运行（YHJ-10打自动时，必须无车无任何动作且在工位）。
2、手动：1、GCFc-03正向输送接车→（GCF-08正向输送接车）→GCFc-03正向输送送车；
2、GCF-08正向输送接车→（YHJ-10反向移行到位）→ 正向输送接车）→GCF-08正向输送送车；
3、YHJ-10反向移行到位→正向输送接车→正向移行到位→（GCF-09正向输送接车）→反向输送送车；

2、GCF-09,SJH-05,GCH-05（注意胶烘干出口）（1Q-11AC）
1、自动：将AC11号柜手动/自动旋钮打到自动状态，即可自动运行；注意：升降机必须在下位，无车且无任何动作。
2、手动：1、LHS-03输送启动（启动条件是出口也为手动）；
2、GCF-09正向输送接车→（SJH-05下降到位-SJH-05正向输送接车）→GCF-09正向输送送车；
3、SJH-05下降到位→SJH-05正向输送接车→SJH-05上升到位→（GCH-05正向输送启动）→SJH-05正向输送送车完毕→下降到位。
4、GCH-05输送启动。
注意：打手动时，要与出口操作人员配合好都打手动，否则可能导致烘房内车身烤糊;所以不建议手动，手动为故障下以应急运行。

3、LHS-03,GCH-06，SJH-06,GCF-10，GCF-11（1Q-12AC）
1、自动：将AC12柜的手动/自动旋钮打到自动状态，即可自动运行，注意：升降机必须在下位，无车且无任何动作。
2、手动：1、LHS-03输送启动，GCH-06输送启动（启动条件是入口也为手动）；
2、SJH-06上升到位→正向输送接车→（GCH-06输送启动）→下降到位→（GCF-10正向输送接车）→正向输送送车；
3，GCF-10正向输送接车→（GCF-11正向输送接车）→GCF-10正向输送送车；
4，GCF-11正向输送接车→GCF-11正向输送接车到位停留1分30秒（时间根据生产需要设定）→（LQD-09输送启动）→停留时间到，GCF-11正向输送送车；
注意：烘房出口不建议打手动，手动操作方式主要用于自动故障下应急生产或故障未排除或故障状态下运行；打手动时要与烘房入口操作人员配合好，都打为手动，否则LHS03不运行；同时出口强冷室内要安排人员观察；并与出口人员做好配合；手动操作不慎可能导致车身烤糊。

1.6 中涂烘干及中涂喷漆操作（注意中涂烘干出口）
1、LPS-01，GCB-06，GCF-12，GCF-13、LQD-10（1Q-14AC）
1、自动：AC14柜手动/自动旋钮直接打到自动，注意烘干入口的自动接车和LQD-10的输送是否启动，关闭时，打到手动再将LQD-10关闭
2、手动:1，将LPS-01输送启动；
2，GCB-06正向输送接车（在有车从LPS-01出来时）→（GCF-12正向输送接车）→GCB-06正向输送送车；
3，GCF-12正向输送接车→（GCF-13正向输送接车）→GCF-12正向输送送车；
4，GCF-13正向输送接车→（SJH-07下降到位-正向输送接车）→GCF-13正向输送送车；
5，在有车从中途烘干出来时先将LQD-10输送启动，并注意LQD-11的输送是否启动；

2、SJH-07，GCH-07（1Q-14AC）
1、自动：将AC14柜的手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作；注意：打自动时，升降机必须在下位，且没有车没有任何动作。
2、手动：1，SJH-07下降到位-正向输送接车→（GCF-13正向输送送车）→SJH-07上升到位→（GCH-07输送启动）→正向输送送车；
2，GCH-07输送启动（要在升降机送车前，并注意烘干连的开启）
注意：打手动时，要与出口操作人员配合好都打手动，否则可能导致烘房内车身烤糊;所以不建议手动，手动为故障下以应急运行。

3、LHS-04,GCH-08,SJH-08（1Q-15AC）
1、自动：将AC15柜手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作，注意：打自动时，升降机必须在下位，且没有车没有任何动作。
2、手动：1，在GCH-07送车前，开启LHS-04输送（启动条件是入口也为手动），注意升降机接车；
2，GCH-08输送启动；
3，SJH-08上升到位→正向输送接车→（GCH-08输送启动）→下降到位→（GCF-14正向输送接车）→正向输送送车。
注意：烘房出口不建议打手动，手动操作方式主要用于自动故障下应急生产或故障未排除或故障状态下运行；打手动时要与烘房入口操作人员配合好，都打为手动，否则LHS04不运行；同时出口强冷室内要安排人员观察；并与出口人员做好配合；手动操作不慎可能导致车身烤糊。

4、GCF-14,GCF-15,YHJ-12（1Q-15AC）
1、自动：将AC15柜手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作，注意：打自动时，移行机必须在工位，且没有车没有任何动作，同时要注意LQD-10的输送开启；
2、手动：1、GCF-14正向输送接车→（SJH-08下降到位→正向输送送车）→（GCF-15正向输送接车）→GCF-14正向输送送车。
2、GCF-15正向输送接车→GCF-15正向输送接车到位停留1分30秒（时间根据生产需要设定）→（YHJ-12反向移行到位-→正向输送接车）→停留时间到，GCF-15正向输送送车；
3、YHJ-12反向移行到位→正向输送接车→正向移行到位→（LQD-10输送开启）→反向输送送车。

1.7中涂烘干打磨操作
1、LQD-09,YHJ-11,GCB-05,LQD-11,GX18-03,LQD-12（1Q-13AC）
1、自动:将 AC13柜的远程控制箱手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作. 注意：打自动时，移行机必须在工位，且滚床没有任何动作，LQD-09可以提前打开输送。
2、手动：
一、 胶烘干入中涂
胶烘干出车前，开LQD-09输送→（YHJ-11移行到LQD-09位置-正向输送接车）→LQD-09停止器打开放车→（车身过复位）→停止器关闭禁行→YHJ-11正向移行到中涂入口→（GCB-05正向输送接车）→YHJ-11反向输送送车→GCB-05向LPS-01间隔正向输送送车
二、 中途烘干入打磨
与LQD-10输送一同开启LQD-11输送→（YHJ-11移行到LQD-11→正YHJ-11向输送接车）→LQD-11停止器打开放车→（车身过复位）→停止器关闭禁行→YHJ-11反向移行到GX18-03→（GX18-03正向输送接车）→YHJ-11正向输送送车→GX18-03接车到位→GX18-03正向旋转→GX18-03正向旋转到位→（GCB-07正向输送接车）→GX18-03正向输送送车；
三、 补车入中涂
LQD-12输送补车，YHJ-11移行到中涂入口，反向输送接车
LQD-12停止器打开放车→（车身过复位）→停止器关闭禁行（GCB-05正向输送接车）→YHJ-11反向输送送车→GCB-05接车到位后停两分半时间（按生产需要自设定）→GCB-05向LPS-01间隔正向输送送车。

2、GCB-07，GCG-05,GCG-06,GCG-07,GCGa，GCB-08（1Q-13AC）
1、自动：AC13柜的手动/自动旋钮打到自动即可，注意车间距和GCB-08的自动送车；
2、手动：1，GCB-07正向输送接车→（GX18-03送车（车身方向）→（GCG-05正向输送接车）→GCB-07正向输送送车；
2，GCG-05正向输送接车→（GCG-06正向输送接车）→GCG-05正向输送送车；
3，GCG-06正向输送接车→（GCG-07正向输送接车）→GCG-06正向输送送车；
4，GCG-07正向输送接车→（GCGa正向输送接车）→GCG-07正向输送送车；
5，GCGa正向输送接车→（GCB-08正向输送接车）→GCGa正向输送送车；
6，GCB-08正向输送接车→（YHJ-13正向移行对齐到位→正向输送接车）→GCB-08正向输送送车；

3、YHJ-13，GCGR-02（1Q-13AC）
1、自动：，要想直接到面漆，YHJ-13可自动运行，将AC13的远程控制箱的手动/自动旋钮打到自动即可运行，GCGR-02没有自动；
2、手动：1、YHJ-13移行二工位-正向输送接车→（GCB-08正向输送送车）…（1）正向移行一工位→（GCGR-02反向输送）→反向输送送车
…（2）反向移行四工位→（LQD-12输送启动）→反向输送送车
…（3）反向移行五工位→（GX18-04输送接车）→反向输送送车；
2，GCGR-02反向输送接车→（YHJ-13正向移行一工位→反向输送送车）；

1.8面漆喷漆入口操作
1、GX18-04，GCB-09（2Q-7AC）
1、自动：可以自动，将二期7AC柜远程控制箱手动/自动旋钮打到自动即可，但不建议，注意车身方向；
2、手动：1、GX18-04输送接车→（YHJ-13反向移行五工位-反向输送送车）→（GCB-09正向输送接车）→GX18-04输送送车。
2、GCB-09正向输送接车→（LPS-02输送启动）→GCB-09正向输送送车；

2、LPS-02（2Q-7AC）
1、自动：将二期7AC柜远程控制箱手动/自动旋钮打到自动即可，手动关闭，一直靠急停来输送；
2、手动：手动输送启动，手动关闭；
注意与LPS-03的输送连贯性
输送送车）→移行到三工位→（GCF-17正向输送接车）→正向输送送车。

1.9面漆烘干入口及出口操作（注意烘干出口）
1、LPS-03,GCB-10,YHJ-14,（2Q-5AC）
A线（面漆烘干炉西线）：GCF-16，SJH-09
B线（面漆烘干炉东线）：GCF-17，SJH-11
选好单双线运行，单线模式还是双线模式
单线模式
1、自动：在面漆喷漆时先选好走A线（B线），在二期5AC柜上（YHJ-14）面漆选A（B），然后打到自动
2、手动：1，LPS-03输送启动；
2，GCB-10正向输送接车→（LPS-03送车前）→（YHJ14移行到二工位-正向输送接车）→GCB-10正向输送送车；
3、提前选好（YHJ-14）面漆选A/（B），
走A线：，先选好A线，YHJ-14移行到A线
3．1、GCF-16正向输送接车→（YHJ14移行到一工位-正向输送送车）→（SJH-09下降到位-正向输送接车）→GCF-16正向输送送车；
3．2、SJH-09下降到位→正向输送接车→上升到位→（GCH-09输送启动）→正向输送送车；
4、走B线：选好B线，YHJ-14移行到B线
4.1、GCF-17正向输送接车→（YHJ14移行到三工位→正向输送送车）→（SJH-11下降到位-正向输送接车）→GCF-17正向输送送车；
4.2、SJH-11下降到位→正向输送接车→上升到位→（GCH-11输送启动）→正向输送送车；
注意：打手动时，要与出口操作人员配合好都打手动，否则可能导致烘房内车身烤糊;所以不建议手动，手动为故障下以应急运行。

2、（B）LHS-06，GCH-12,SJH-12，GCGFc-02（2Q-4AC）
1、自动：将二期4AC2柜手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作，注意强冷室输送准备；打自动时，升降机必须在下位，且没有车没有任何动作。
2、手动：1、LHS-06输送启动（条件为入口处也为手动）；
2、GCH-12输送启动（SJH-12接车准备）；
3、SJH-12上升到位→正向输送接车→（GCH-12输送送车）→下降到位→（GCFC-02，GCFD-02正向输送接车）→正向输送送车；
4、GCFc-02正向输送接车→（GCFD-02正向输送接车）→GCFC-02正向输送送车；
注意：烘房出口不建议打手动，手动操作方式主要用于自动故障下应急生产或故障未排除或故障状态下运行；打手动时要与烘房入口操作人员配合好，都打为手动，否则LHS-06不运行；同时出口强冷室内要安排人员观察；并与出口人员做好配合；手动操作不慎可能导致车身烤糊。

3、 GCFD-02（2Q-3AC）
1、自动：将3AC柜手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作。
2、手动：GCFD-02正向输送接车→ GCFD-02正向输送接车到位停留2分钟（时间根据生产情况设定）→（YHJ-15移行到二工位→正向输送接车）→ 停留时间到，GCFD-02正向输送送车；

4、（A）LHS-05，GCH-10,SJH-10，GCGFc-01（2Q-4AC）
1、自动：将二期4AC1柜手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作，注意强冷室输送准备；打自动时，升降机必须在下位，且没有车没有任何动作。
2、手动：1、LHS-05输送启动（条件为入口处也为手动）；
2、GCH-10输送启动（SJH-10接车准备）；
3、SJH-10上升到位→正向输送接车→（GCH-10输送送车）→下降到位→（GCFC-01，GCFD-01正向输送接车）→正向输送送车；
4、GCFc-01正向输送接车→（GCFD-01正向输送接车）→GCFC-01正向输送送车；
注意：烘房出口不建议打手动，手动操作方式主要用于自动故障下应急生产或故障未排除或故障状态下运行；打手动时要与烘房入口操作人员配合好，都打为手动，否则LHS-05不运行；同时出口强冷室内要安排人员观察；并与出口人员做好配合；手动操作不慎可能导致车身烤糊。

5、 GCFD-01（2Q-3AC）
1、自动：将3AC柜手动/自动旋钮打到自动状态，即可自动运行，完成相应要求动作。
2、手动：GCFD-01正向输送接车→ GCFD-01正向输送接车到位停留2分钟（时间根据生产情况设定）→（YHJ-15移行到一工位→正向输送接车）→停留时间到， GCFD-01正向输送送车；

1.10精饰线进出口及缓存操作
1、YHJ-15,GX18-05,GCB-11（2Q-3AC）
1、自动：接车前准备好，注意抛光线的接车空间和车间距还要保证旋转辊床的旋转区无人；然后将3AC柜的远程控制箱手动/自动旋钮打到自动状态，选好存储模式和工作模式。
注意：打自动时，移行机必须在工位，且没有车没有动作。
2、手动：确定面漆A/B线出车，
一、向抛光线送车
1、出车
A线出车：
YHJ-15移行到A线面漆出车口→正向输送接车→（GCFD-01正向输送送车）→移行到旋转辊床GX18-05的工位→（GX18-05反向旋转到位-正向输送接车）→反向输送送车；
B线出车：
YHJ-15移行到B线面漆出车口→正向输送接车→
