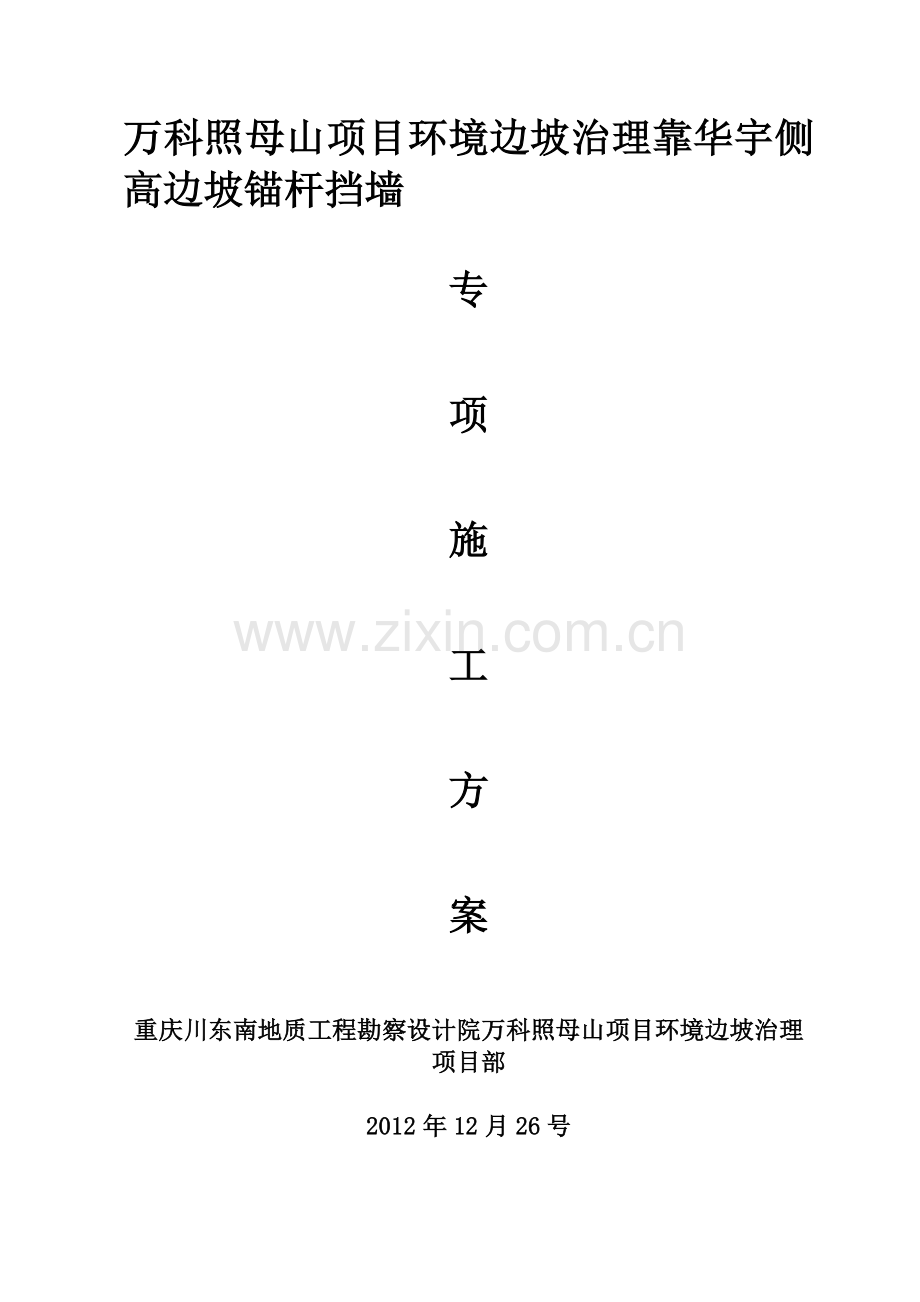

万科照母山项目环境边坡治理靠华宇侧高边坡锚杆挡墙

专
项
施
工
方
案
重庆川东南地质工程勘察设计院万科照母山项目环境边坡治理项目部

2012年12月26号

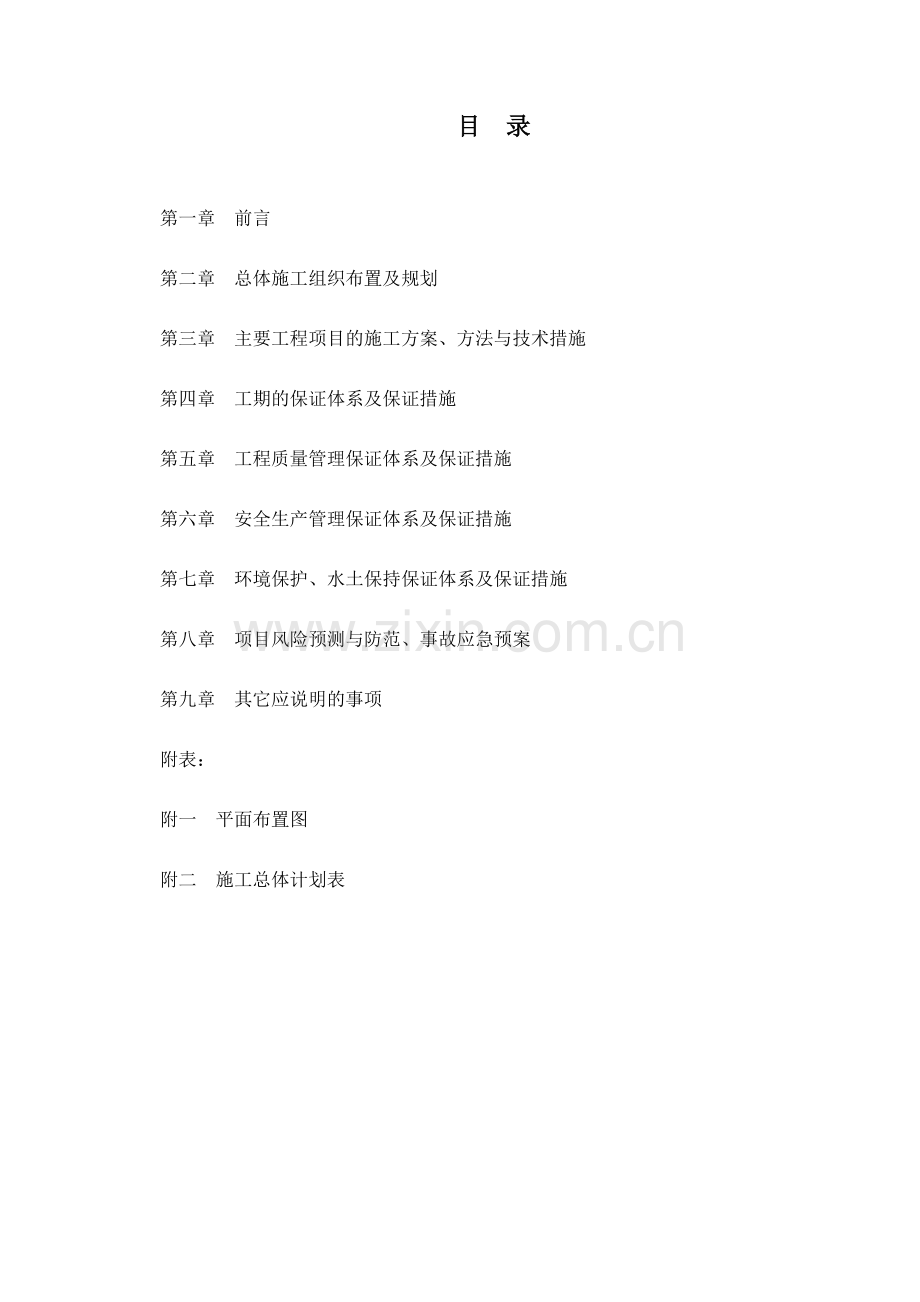

目 录

第一章 前言
第二章 总体施工组织布置及规划
第三章 主要工程项目的施工方案、方法与技术措施
第四章 工期的保证体系及保证措施
第五章 工程质量管理保证体系及保证措施
第六章 安全生产管理保证体系及保证措施
第七章 环境保护、水土保持保证体系及保证措施
第八章 项目风险预测与防范、事故应急预案
第九章 其它应说明的事项
附表：
附一 平面布置图
附二 施工总体计划表

第一章 前 言
一、编制说明
我院承建的万科照母山项目环境边坡治理（靠华宇侧边坡）工程，将投入高素质的项目组织管理人员和精良的机械设备，积极响应业主对工期、质量、安全、环保等方面的要求，同时兼听各方的意见和建议，贯彻我公司“依靠科技，强化管理，优质高效，信守合同”的方针，精心组织，科学施工，争创一流工程。
二、编制依据
1、万科照母山项目环境边坡治理（靠华宇侧边坡）工程《招标文件》、《设计文件》及所附相关资料、补遗书等；
2、工地现场踏勘所了解的情况和收集的信息；
3、国家的法律、法规及地方有关土地使用与管理、环境保护与文明施工方面的规定和技术标准。尊重和保护工程所在地民众多年来形成的民俗风情和行为贯例；
4、现行国家、地方政府颁布的有关技术规范和标准。
三、编制范围
万科照母山项目环境边坡治理（靠华宇侧边坡）工程。
四、编制原则
　　1、满足业主及合同要求，争创一流工程。
2、抓住关键，合理安排施工进度计划，搞好工序衔接，达到均衡生产。
3、坚持实事求是的原则，充分发挥我单位专业化、机械化的施工优势，借鉴类似工程施工经验，确保施工组织的先进性和合理性。
4、坚持项目法管理的原则。
5、严格按照 “三体系文件”进行管理，做到施工全过程、全方位处于受控状态下，杜绝安全及质量事故。
6、实行用工制度的动态管理，根据工程需要，合理配备劳动力资源。加强内部管理，降低工程成本，提高经济效益。
7、在满足业主各种要求的前提下，确保实现质量、安全、成本、环保、信誉的预期目标；确保工期超前；确保工程施工质量达到全优。

第二章 总体施工组织布置及规划
一、工程概况
受万科（重庆）房地产有限公司委托，我院承担了万科照母山项目环境边坡治理（靠华宇侧边坡）工程。该工程位于重庆市渝北区人和镇，交通便利。根据建筑方案平场后，拟在场地周围形成六段边坡，分别为南段靠华宇地块边坡、金山大道南段边坡、金山大道北侧边坡、会所边坡、T10北侧及东侧环境边坡、电瓶车道环境边坡，本次施工范围为南段靠华宇地块边坡，坡长为212m，高分别为7~29.8m坡向约276°均为岩质边坡。要求在保证安全的前提下，做到技术先进，经济合理。工程安全等级为一级，设计合理。详见《工程量一览表》
工程量一览表
编号
名称
数量
备注
1
脚手架
1500m2

2
柱槽石方
628m
3
边坡石方凿打
390m3
4
修整边坡
1500m2
5
锚杆钻孔DN130mm
1480m
6
锚钉DN50mm
11250个
7
M30砂浆灌孔
26.1m3
8
锚杆钢筋制安
65t
9
锚钉制安
12.5t
10
C25砼挡墙板、柱梁与模板
360m3
11
C25砼挡墙背面填实
400m3
12
泄水孔安装
229个
13
伸缩缝安装
119m

二、施工总平面布置
1、施工现场平面布置原则
根据边坡所处的地理位置和交通条件，结合其工程量的分布情况、规模及我公司以往的类似工程施工经验，进行了临时工程与施工场地布置。施工场地布置在遵循设计、满足施工需要的前提下，注重环保，节约资源。主要符合如下原则：
①、万科照母山项目环境边坡治理（靠华宇侧边坡）工程施工招标文件对施工场地布置的有关要求；
②、现场考察情况和我公司以往对类似工程施工场地的布置经验，并针对本工程的特点来进行布置；
③、临时设施统一规划、生产及生活设施尽量布置在业主指定的用地范围内，以满足施工生产为中心，合理布置，并尽量利用当地资源、减少临时占地；
④、临建项目布置采用集中与分散相结合的布置形式，并尽量做到施工方便，办公和生活用房集中布置；
⑤、各类料场、库房合理布置，不同材料分类标识、分别堆放，灰粉状材料进行遮盖，场内经常进行清理，保持整洁，为文明施工创造必要的条件；
⑥、最大限度保护当地自然景观不受破坏，符合招标文件对环保的有关要求；
⑦、在施工营地建立完善的排水系统，生活污水经必要的处理后方能排泄，同时营地进行必要的绿化。
2、驻地建设的安排
①、项目部建设：根据工程规模和施工需要情况，项目部选定于人和镇万科城且交通方便。
②、加工场地建设：作为本应急治理工程的现场加工场地，面积约250m2。
③、施工队的住房也临时搭设活动板房为主。
④、拌和站的建设：考虑到本工程的混凝土方量不大，故在预制场建设2台JS500型拌和站。钢筋、型钢堆放场地和加工棚采用9m跨轻型钢屋架结构，钢管立柱，柱间距4m，上铺彩钢波形瓦，内设钢筋切割机、钢筋弯曲机、电焊机等。场地路面全部采用C20混凝土硬化，并做好场地内的排水。
3、生产、生活用水及临时用电
生产和生活用水均采用当地居民的饮用水。工程用电以地方电网为主，同时配备1台100kw的发电机组，以便在突然停电时保证工程正常生产。
4、临时通讯
主要技术及管理人员配备移动电话、各职能部门通过内部电话或对讲机，确保生产指挥系统的联系畅通。
三、现场组织机构的设置
为优质、高效地按期完成本合同段施工任务，我公司将安排素质高、业绩好、曾多次担任同类工程施工的专业施工队伍负责本合同段工程的施工任务，配备理论和实践经验丰富、业务能力强、综合素质高的技术、管理人员，按项目法组建“重庆川东南地质工程勘察设计院万科照母山项目环境边坡治理工程项目部”，作为该合同段驻现场的管理机构，全面组织实施本合同工程的施工管理，并与建设、设计、监理单位通力配合，搞好组织协调保障工作。
项目经理部下设五部一室(工程技术部、安质部、物资设备部、计划合同部、财务部、综合办公室；工程技术部下设试验室和测量班)，分别负责本合同段工程项目的施工技术、安全、质量、计划、财务、设备物资、行政管理、对外协调工作，试验室和测量班分别负责材料试验与检验、测量放样工作，全面保证本合同段工程建设任务的优质、高效完成。各职能部门的划分详见《现场管理组织机构图》。
1、项目经理部
项目经理部负责对本合同工程实施组织、指导、协调与监控，对业主全面负责。项目经理是经公司董事长授权的授权代理人，在合同段的实施、完成与缺陷修复等工作，以公司的名义执行一切与此有关的事务。
2、项目经理
①、项目经理是本合同段工程安全保证的第一责任人，负责建立健全安全生产保证体系，建立和实施安全生产责任制，确保各项安全活动的正常开展。
②、项目经理是本合同段工程质量保证的第一责任人，负责组织开展质量体系活动，确立本项目质量目标，组织编制实施性施工组织设计。贯彻执行国家方针、政策、法规，坚持全面质量管理，推进各项活动正常开展，确保产品质量稳定提高，满足业主要求，争创名牌工程。组织向业主提供质量依据，处理监理工程师、业主提出的有关质量方面的要求。负责对工程项目进行资源配置，保证质量体系在本合同段工程上的有效运行及对人、财、物等资源的需要。

施工现场管理组织机构图
工程技术部
综合办公室
安质部
物资设备部
合同计划部
试验室
测量组
安全管理
质量管理
文明施工管理
环保管理
计划财务部
总工程师
项目经理
施工队

③、项目经理是本合同段工程文明施工的直接责任人，负责施工现场全面的文明施工管理，组建施工现场的文明施工领导小组，并结合本合同段工程特点，制定文明施工管理细则。
④、项目经理是本合同段工程工期保证的第一责任人，负责按批准的施工计划，全面组织实施，并根据工程进展，适时调整资源配置，确保阶段、整体工期目标的实现。
3、项目总工程师
①、对本合同段工程质量、施工技术、计量测试负直接技术责任，指导施工队工程技术人员开展有效的技术管理工作；提出贯彻改进工程质量的技术目标和措施。
②、负责新技术、新工艺、新设备、新材料及先进科技成果的推广和应用。
③、具体负责组织对本合同段工程项目施工方案、施工组织设计及质量计划进行编制及经批准后的实施。
④、对施工中可能存在的质量通病及其纠正、预防措施进行审核。
⑤、解决工程质量中的关键技术和重大技术难题。
⑥、负责本合同段工程项目的验工计价。
⑦、对本合同段工程的劳动保护和安全生产的技术工作负责，结合工程特点及施工进度，及时下达劳动保护和安全生产技术方案措施，并认真贯彻落实。
4、工程技术部：负责本合同段工程项目的施工过程控制；制定施工技术管理办法及工程项目的施工组织设计工作；对测量、试验、量测监控等专项技术工作负领导责任并直接指导。负责技术交底、过程监控，解决施工技术疑难问题；参与编制竣工资料和进行技术总结；组织推广应用新技术、新工艺、新设备、新材料，努力开发新成果。负责本合同段的施工生产调度，协调各施工队伍关系及人员机械设备调配，负责召开施工调度会，安排生产任务，解决施工中存在的矛盾和问题，搞好各工序的衔接，缩短工序循环时间，提高生产效率。
5、安全监察：负责依据安全目标制定本合同段整个工程的安全管理工作规划，负责安全综合管理，编制和呈报安全计划、安全技术方案和具体安全措施，并在施工中认真贯彻落实。组织每周、每月安全检查，发现事故隐患，及时监督整改。负责安全检查督促，负责对危险源点提出预防措施，定期对施工队进行安全教育，关键工序提出安全施工防范的技术交底。
6、质量监察：制定质量管理工作规划，负责质量综合管理，行使质量监察职能。确保产品在生产、交付及安装的各个环节以适当的方式加以标识，并保护好检验和试验状态的标识。负责产品的标识和可追溯性、最终检验和试验、不合格品的控制、质量记录的控制，按照质量检验评定标准，对本合同段全部工程质量进行检查指导；负责全面质量管理。
7、计划合同部：负责对本合同段工程项目承包合同的管理。按时向业主报送有关报表和资料。负责本合同段工程项目施工计划制定、实施管理，根据施工进度计划和工期要求，适时提出施工计划修正意见报项目领导批准执行，负责验工计价工作。
8、财务部：负责本合同段工程项目的财务管理、成本核算工作。参与合同评审，组织开展成本预算、计划、核算、分析、控制、考核工作。参加工程项目验工计价，指导各施工单位开展责任成本核算工作。
9、设备物资部：负责物资采购和物资管理及制定本合同段工程项目的物资管理办法，检查指导和考核施工队的物资采购和管理工作。负责本合同段工程项目全部施工设备的管理工作，制定施工机械、设备管理制度。在公司设备物资管理部门的指导下，参与设备的安装、检验、验证、标识及记录。参加本合同段工程项目验工计价，对各施工单位的材料消耗和机械使用费用情况提出计量意见，评价各单位机械设备管理情况。
10、试验室：负责本合同段工程项目检验、试验、交验及不合格品的检验控制，按检验评定标准对施工过程实施监督并对检验结果负责。负责现场各种原材料试件和混凝土试件的样品采集和测试、检验及质量记录。根据现场试验资料，提出各种混凝土的施工配合比，土方施工最佳含水量等试验数据，并在施工过程中提出修正意见报总工程师批准执行。负责工程项目的计量测试工作，并负责工程项目的检验、测量和试验设备的核定、校准及使用管理工作。
11、测量班：负责工程各阶段的施工放样等测量工作。
12、综合办公室：主要处理项目经理部一切生活、后勤工作，负责党政、文秘、治安、消防、接待等工作。负责处理有关征地、与地方政府及相关行政管理部门的协调，处理好与项目所在地的群众关系，为施工生产创造良好的外部环境。
四、资源配置
1、主要施工设备配置计划
(1)、主要施工设备配置
根据本合同段工程情况和施工组织总体安排及定额测算，配制本合同工程施工所需的主要施工机械与设备。机械设备调配须根据工程进展实际需要和监理工程师的要求，及时分期分批上场，保证工程所需，杜绝延误。
拟投入本合同工作的主要施工设备见“拟投入本项目的主要施工机械表”。如果随着工程的进展情况，需要增加设备，我公司将根据要求，适量增加设备。
拟配备本合同工作的主要试验和检测仪器见“拟配备本项目的主要材料试验、测量质检仪器设备表”。
(2)、机械设备的保养维护
①制订详细的机械设备操作规程，并严格执行。
②定人、定岗配齐足够的专业技术人员对机械设备进行保养维护。
③制订详细的机械设备配件需求计划表，并根据计划表配齐所需配件。
④加强机械保障责任制，加强机械设备保障领导，奖罚分明，责任到人，层层落实。
拟投入本项目的主要施工机械表
序号
设备名称
型号
规格
国别
产地
制造
年份
额定
功率
(kw)
生产
能力
数量（台）
预计进
场进间
小计
其中
自有
新购
租赁
1
装载机
ZL50C
徐工
2008
162Kw
3m3
1
1

2012.12
2
电焊机
MH-36
合肥
2008

36KVA
4
4

2012.12
3
钢筋切断机
Y90L-2
合肥
2008

Ф6-50mm
2
2

2012.12
4
钢筋弯曲机
Y132W1-6
合肥
2008

Ф6-40mm
2
2

2012.12
5
气割设备
氧气乙炔
成都
2008

2
2

2012.12
6
空压机
L-21/7
重庆
2008
182Kw
21m3/min
3
3

2012.12
7
抽水机
IS50-32-200
成都
2008
2.2Kw
15m3/h
5
5

2012.12
8
导链

重庆
2008

5 t
5
5

2012.12
9
卷扬机
JM15
重庆
2008

15 t
1
1

2012.12
10
自卸汽车
东风EP3310WJ
重庆
2008
224KW
15t
2
2

2012.12
11
挖掘机
日立320
日本
2008
103KW
1800m3/h
1
1

2012.12
12
灌浆机
YZB-140/6型
镇江
2008
7.5KW
140L/min
1
1

2012.12
13
喷射机
PZ-5（B）轨轮
郑州
2008
5.5KW
5m3/h
1
1

2012.12
14
锚杆钻孔机
MQT-130/2.7
济宁
2008
8KN
220r/min
1
1

2012.12

拟配备本项目的主要材料试验、测量、质检仪器设备表
序号
仪器设备名称
规格型号
数量
国别产地
制造年份
用途
备注
1
全站仪
TCR702
1
北京
2009.8
测量

2
水准仪
DS-2000
2
天津
2009.8
测量

3
全自动压力试验机
TYA-300
1
天津
2009.8
试验

4
万能材料试验机
WE－1000
1
天津
2009.8
试验

5
砼拌合物维勃稠度仪
HCY-A
2
天津
2009.8
试验

6
电子天平
DJ500A
2
天津
2009.8
试验

10
台秤
TGT-100
1
天津
2009.8
试验

40
数码相机
尼康
1
天津
2009.8
试验

2、劳动力配置计划
根据本工程项目的工程规模、工期要求及我单位劳动力资源状况，拟配备包括行政管理人员、工程技术人员及施工作业人员在内共50余人的施工队伍，在行政技术人员中大专以上学历者占40%，中级专业职称者占40%，能够高效有序地进行各项工程的施工和管理。
3、主要材料和水、电需用量计划
工程进度的快慢及效益的好坏，与材料供应情况是密不可分的，我公司将实行超前计划供料，合理储备，并抓好审材鉴定、装、运、卸、贮存、保管、消耗一系列环节，在保证质量的基础上，厉行节约，减少浪费。并按下列原则进行实际操作。
①、根据施工总进度计划，提出材料供应计划，并考虑施工现场的实际情况，确定材料的损耗量，同时列入材料采购计划。
②、材料的供应提前准备，按月、旬、周落实施工中材料的实际消耗量，从而调整月、旬、周材料供应计划。
③、进场施工前，调查落实材料供应商的供货能力、材料质量及信誉度，以确保施工过程中的材料供应。
④、施工现场储备一定数量的材料，以满足材料供应短缺的施工需要。
五、施工总进度计划
1、施工进度计划编制原则
①、本标段严格按照招标文件规定的控制性工期目标和关键项目规定的施工时段编制总进度计划。
②、在本标工程施工总进度的控制下，合理安排施工程序，尽可能做到均衡施工，优化资源配置。
③、利用先进的机械化手段进行施工。在本标工程的石方开挖、混凝土浇筑等项目中采用先进设备、先进技术等手段进行施工，提高工程质量和生产效率，确保本工程项目优质、按期完成。
④、关键线路上的项目采用动态管理，按合同工期控制强度安排，充分利用有利的施工时段增加投入，保障关键线路的顺利实施。
⑤、施工进度安排力求超前，适当留有余地，并合理考虑施工干扰、地质条件等不利因素的影响。
2、工期要求
本合同段计划工期：6个月，在2013年6月27日前工程全部完工。计划开工日期：2012年12月28日开工，计划交工日期：2013年6月27日，我们将针对本工程的特点，精心组织，合理安排，优质、快速地完成万科照母山项目环境边坡治理（靠华宇侧边坡）工程。
施工进度计划安排详见《附一 施工总体计划表》。
第三章、主要工程项目的施工方案、方法与技术措施
一、工程概况
万科照母山项目环境边坡治理工程位于重庆市渝北区人和镇，交通便利。受万科（重庆）房地产有限公司委托，对南段靠华宇地块边坡采用锚杆挡墙支护形式施工、本设计为施工图设计阶段，要求在保证安全的前提下，做到技术先进，经济合理。工程安全等级为一级。根据现场实际情况，由于土石方先开挖后出图造成现开挖地貌高差很大，总长226m，平均高度6～7m，局部地方达到12m，模板外部无法支撑只能采用锚钉固定，岩石松散，总面积大约1500m2
二、施工前准备
1、 人员准备
按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：管理人员配备如下：
岗 位 名 称
需 要 人 数
备 注
项目经理
1人

技术负责人
1人

技术内业
1人

施工员
1人

质检员
1人

安全员
1人

材料员
1人

设备管理员
1人

预算员
1人

库管员
1人

（1）选派有经验的项目经理，组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。
（2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。
（3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。
（4）设置专职安全生产管理人员每天进行安全检查并及时做好记录及更改、必须具备有特种作业人员证的的员工执证上岗。
2、技术准备
（1）了解本标段工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。
（2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为施工的实施依据。
（3）对有关人员做好书面施工安全、技术交底工作，并经签认。
3、材料、物资准备
本工程对材料供应要做好以下准备：
（1）根据批准的施工组织设计和预算编制供货计划，对于施工所需要的围堰排水设施要准备充足，水泵、水管、电线、发电机须有配用设备。
（2）准备足够的临边防护设施 ，并认真布设，做到防护到位。
（3）材料、设备做好认真的检查、检修，不合格产品禁止入场。

项目经理

生产经理
技术负责人

计划财务部
质量安全部
工程技术部

安全员
质检员
材 料
财 务
计 划
资 料
测 量
施工员

4、现场加工场地硬化及搭设
靠金山大道南段边需硬化一块钢筋加工场地，长20m，宽6m，再用钢管及脚手架搭设加工房，屋面用彩钢瓦铺设，场地四周挖宽0.3m，深0.4m的排水沟。
三、主要工程项目工艺
（一）、临时道路
为了加快施工进度，新修一条施工便道作为人员和材料运输的通道。用挖土机将土推平，碾压至密实，保证施工机械设备材料的正常安全的进行作业。搭设一道临时跑梯作为排水沟施工人员和材料运输的安全通道，高度根据现场实际情况，宽度1.2m采用钢管搭设。
（二）、围挡施工
本段采用封闭施工，先沿靠华宇段距挡墙外边沿线3m处开始放线定位总长236m，间距2.5m采用人工凿打石方形成30mm*30mm*50mm的坑槽，围挡立柱采用DN48mm优质钢管，将钢管插入坑槽内并用C25砼浇筑成一个整体，围挡采用高1.8m厚度2.5mm彩钢板搭设，并设3道横杆，第一道横杆离地面250mm上两道横杆间距770mm采用焊接方式连接。彩钢板封闭采用铆钉连接。（详见附图）

（三）、脚手架施工
一、脚手架搭设材料要求
1）、脚手架钢管采用外径48mm、壁厚3.5mm的，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2-2.5米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。
2）、扣件必须使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60NXM时扣件不得破坏。
3）、作业平台上的脚手板(平台铺板)采用5cm厚落叶松，宽度为25～30cm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用
2、脚手架及安全防护施工
1）、施工准备
① 在脚手架搭设之前，由项目部技术负责人对脚手架搭拆方案向专业班组长进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。
② 按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进场使用，并进入现场后分类堆放整齐，并挂牌标识。
③ 搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。
二、双排脚手架施工工艺
（一）、模板及边坡修整脚手架施工工艺
1、脚手架地基部分应垫平夯实底座。
2、垫板均应准确放在定位线上，垫板采用长度不小于2跨、厚度不小于50mm的木垫板。
3、双排落地式脚手架：立杆的横距为800mm，纵距为1500mm。步距为1700mm内立杆距边坡600-700mm。纵、横扫地杆距离垫板上皮不大于200mm。
4、大横杆长度不宜小于3跨，接头采用对接扣件连接或搭接，对接扣件必须错开布置。错开距离不宜小于500mm。立杆除顶部可采用搭接，其余必须采用对接扣件。接头因错开布置。
5、剪刀撑设置在最外层，每道剪刀撑斜杆与地面的倾角为45-60度，两端各设置一道剪刀撑，中间每隔四排立杆沿纵向设一道剪刀撑，接长必须采用搭接连接，搭接长度不应少于1m。
6、架板铺设：每步架板必须满铺固定。
7、双排脚手架采用密目安全网绑扎牢实封闭。
8、由于根据现场实际情况高差大不能采用逆作法施工，2.5m以上脚手架应搭设跑梯及人行通道，进行满铺及密目安全网绑扎牢实封闭。
9、锚钉钻孔锚固时与外脚手架连接成整体以防止脚手架垮塌。
（二）、锚杆脚手架搭设施工工艺
1、脚手架地基部分应垫平夯实底座。
2、垫板均应准确放在定位线上，垫板采用长度不小于2跨、厚度不小于50mm的木垫板。
3、双排落地式脚手架：立杆的横距为800mm，纵距为2500～3000mm。步距为1700mm内立杆距边坡800-1000mm。纵、横扫地杆距离垫板上皮不大于200mm。
4、大横杆长度不宜小于3跨，接头采用对接扣件连接或搭接，对接扣件必须错开布置。错开距离不宜小于500mm。立杆除顶部可采用搭接，其余必须采用对接扣件。接头因错开布置。
5、剪刀撑设置在最外层，每道剪刀撑斜杆与地面的倾角为45-60度，两端各设置一道剪刀撑，中间每隔四排立杆沿纵向设一道剪刀撑，接长必须采用搭接连接，搭接长度不应少于1m。
6、架板铺设：每步架板必须满铺固定。
7、双排脚手架采用密目安全网绑扎牢实封闭。
8、由于根据现场实际情况高差大不能采用逆作法施工，2.5m以上脚手架应搭设跑梯及人行通道，进行满铺及密目安全网绑扎牢实封闭。
9、安全操作平台，靠挡墙外边搭设2排扶手，第一道平台上300mm，第二道900mm。
10、锚钉钻孔锚固时与外脚手架连接成整体以防止脚手架垮塌。
（三）、脚手架结构的技术要求
脚手架搭设一定要做到横平竖直，立杆搭设垂直度为1/400全高不大于±50mm，大横杆搭设要求水平，全长水平高差不大于±20mm，立杆的纵距排距偏差不大于±20mm，小横杆外侧伸出架体长度为100-200mm，并挂上安全标志。
（四）、锚杆挡墙施工
1、土石方
（一）、放线定位：
1、根据甲方提供的坐标点及高程用全站仪TCR702进行转点测量，作出轴线用油漆涂上轴线的标记，并记录好高程及坐标。
2、土石方开挖（土石方爆破公司）交与我方场地必须符合设计规范要求±300mm范围内。如不符合相关规范要求我方可拒绝接场，或增加相关费用后方可接场。
3、采用人工凿打边坡。
（二）、冠梁及排水沟施工
1、人工凿打沟槽土石方断面尺寸为500*500mm，同时对冠梁采用锚钉孔径为DN50mm，深度2-3m，间距2m，锚钉钢筋采用1Φ20，并用2～3m深的锚钉对冠梁进行连接固定锚钉采用锚固剂进行锚固，安装冠梁钢筋绑扎前用人工凿打肋柱预埋坑槽400*500*700mm作为肋柱钢筋预埋，然后回填。肋柱钢筋和预埋钢筋连接方式为丝接。
2、排水沟
排水沟土石方开挖，在坡顶的上方开凿一条宽0.98m深0.6m的沟槽，排水沟采用240mm砖砌筑并在排水沟沟槽底部和顶部加一层钢筋网并与散水连成整体，底部采用人工夯实后设一道C15垫层厚100mm，钢筋网上部用C20细石混凝土封闭至坡脚。
（三）、肋槽
1、肋槽采用人工凿打，根据甲方提供的坐标点及高程用全站仪TCR702进行转点测量，作出轴线用油漆涂上轴线的标记，并记录好高程及坐标。竖向间距2.5m尺寸为250mm*350mm，误差±30mm。
（四）、目前实测未采取逆作法总面积约1500m2，未开挖到位土石方约400m3，超挖部分土石方约390m3 ，根据现场实际情况测出方量，由监理、甲方及施工单位共同确认。
（五）、坑槽开挖
由于面板和肋柱应嵌入中等风化岩层深度大于400mm。
1）、弃土应及时运走，严禁在坡顶加载；不宜在雨季施工，应遵循先整治后开挖的施工顺序，疏通坡顶排水工程，防止地面水渗入土体，必须遵循至上而下的开挖顺序。
2）、施工时应设专职质量检验员，对施工质量进行全面检查监督，质量责任落实到人，落实到每一柱、板、沟槽。根据土石方开挖工艺工序过程的质量标准和控制方法，以设计文件和国家、行业标准为准，制定出切合工程实际和易于操作的具体标准和要求。
2、锚杆、锚钉施工
（一）、放线定位：
1、根据甲方提供的坐标点及高程用全站仪TCR702进行转点测量，作出轴线用油漆涂上轴线的标记，并记录好高程及坐标。间距2.5m*2.5m。
（二）、锚杆钻孔、制安及注浆加固
2、锚杆采用机械连接
3、钻孔：
（1）钻孔水平方向孔距
1、锚杆钻孔：锚杆成孔采用干做法施工，钻孔孔径为130mm，锚孔水平方向和垂直方向孔距误差不大于20mm， 锚杆孔深应大于设计长度0.5m，并且一定要嵌入稳定中等风化岩层，锚孔应一次性钻至设计长度，对钻孔岩芯进行编录。锚孔钻好后，将孔内清理干净，用压风机吹干。
2、锚杆制安：锚杆钢筋严格按照施工图纸下料制作，采用机械连接，每根钢筋长度误差不大于50mm，
3、注浆加固：
1）、本次设计采用单管注浆对桩前土层进行注浆处理，注浆孔在根桩前0.5m、2m及3.5m处，三排孔，孔横向间距2m，交错布置。
2）、单管注浆施工前应进行场地的平场施工，并保持场地的整洁干燥。
3）、单管施工需做好记录工作，记录内容有：
①钻孔记录；②注浆记录；③注浆试块测试报告；④浆液性能现场测试报告。
4）、单管注浆施工的施工步骤：
①钻孔与浆液设备就位：②钻孔；③插入注浆管进行注浆；④注浆完毕后，应用清水冲洗管中的残留浆液，以利用下次再进行重复注浆。
5）、注浆孔钻孔采用钻机成孔，钻孔孔径为90mm，垂直偏差不小于1%。注浆钻孔必须深入到滑面以下规定位置，注浆加固φ90孔深至桩底处，2-2'、3-3'剖面控制段φ90孔深至强风化岩层。
6）、注浆开始前应充分做好准备工作，包括机械器具、仪表、管路、注浆材料、水和电等的检查及必要的试验，注浆一经开始即应连续进行，力求避免中断。
7）、注浆的流量7~10L/s。
8）、注浆用水应是可饮用的河水、井水及其他清洁水，不宜采用PH值小于4的酸性水和工业废水。
9）、注浆使用的原材料及制成的浆体M10水泥砂浆，注浆压力应现场试注确定，其他具体参数根据现场状况确定，水泥砂浆的各项技术指标应符合现行国家标准。
10）、注浆所使用的原材料及制成的浆体应符合以下要求：
①制成浆体应能在适宜的时间内凝结成具有一定强度的结石，其本身的防渗性和耐久性应能满足设计要求；
②浆体在硬结时其体积不应有较大的收缩；
③所制成的浆体短时间内不应发生离析现象。
11）、浆体必须经过高速搅拌机搅拌均匀后，才能开始压住，并应在注浆过程中不停顿地缓慢搅拌，浆体在泵送前应经过筛网过滤。
12）、 注浆顺序：首先进行抗滑桩的浇筑，当混凝土强度达到设计要求后，对外侧钻孔进行交叉注浆，再进行靠桩侧
