消防系统工程的重要常识

第一部分
消防系统工程的监督与管理

A. 全程监督管理的意义和作用
1. 提高各环节的作业质量
2. 建筑物在防御火灾的整体功能上更加完善
3. 提高建筑的防灾抗灾能力
B. 全程监督管理的具体内容
1. 建筑施工图纸技术自审（设计院、具有设计资质的施工公司出具 自审意见书）
2. 建筑设计防火审核（公安部消防监督部门
----下达 建审意见书）
3. 消防工程施工监督与管理
4. 消防工程初验收
5. 消防设备试运行
6. 消防工程竣工总验收
7. 消防工程使用、运行过程中的监督与管理

第二部分
火灾自动报警系统及联动控制系统

1. 火灾自动报警系统是由一些组件或装置及设备组成（附原理图）
2. 火灾自动报警系统的必备组件
3. 火灾自动报警系统的辅助装置
4. 火灾自动报警系统主要产品介绍
5. 联动控制系统
6. 常见故障问题及排除

系统原理图
必备组件
• 火灾探测器
• 火灾报警控制器
• 电源

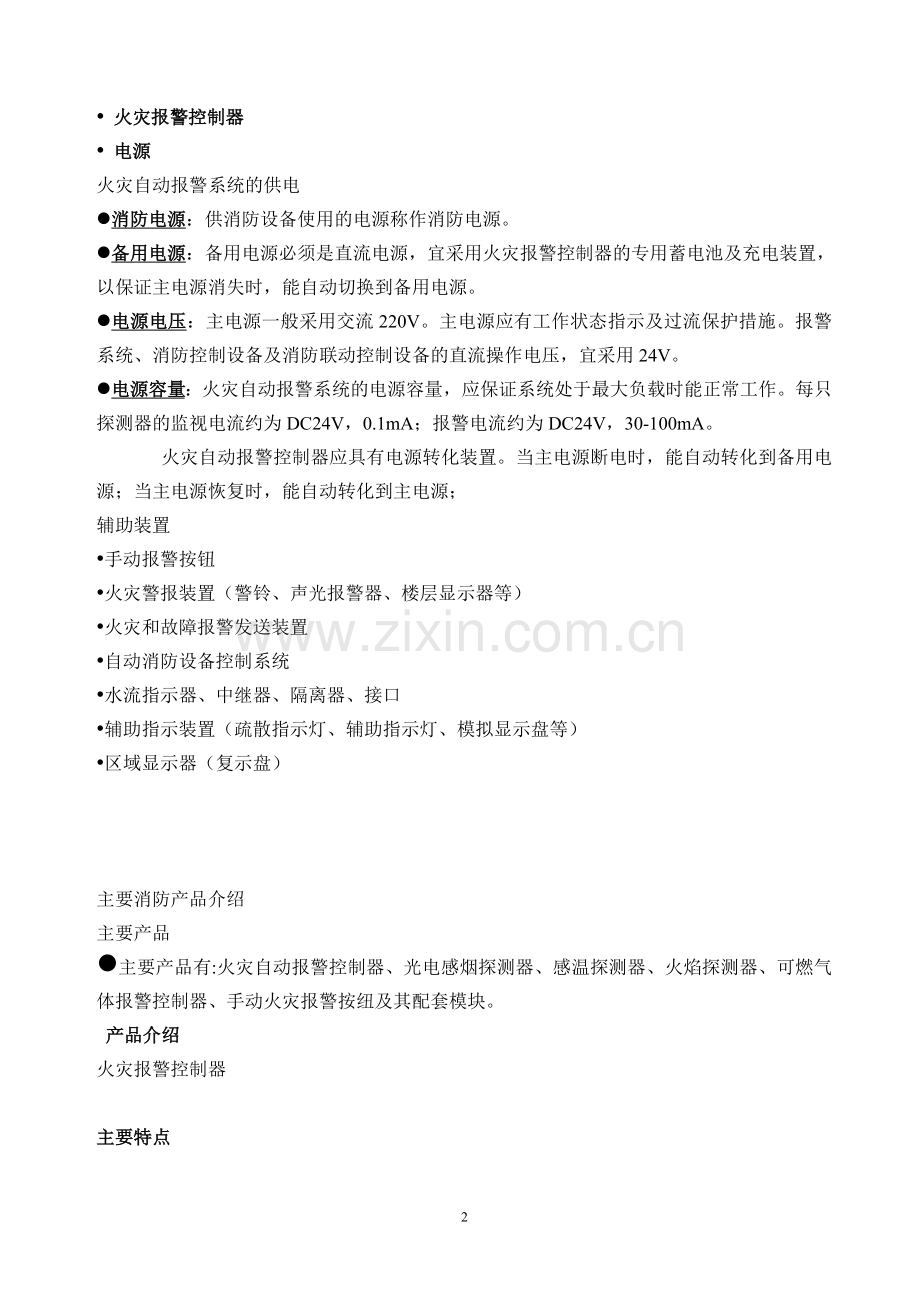

火灾自动报警系统的供电
l 消防电源：供消防设备使用的电源称作消防电源。
l 备用电源：备用电源必须是直流电源，宜采用火灾报警控制器的专用蓄电池及充电装置，以保证主电源消失时，能自动切换到备用电源。
l 电源电压：主电源一般采用交流220V。主电源应有工作状态指示及过流保护措施。报警系统、消防控制设备及消防联动控制设备的直流操作电压，宜采用24V。
l 电源容量：火灾自动报警系统的电源容量，应保证系统处于最大负载时能正常工作。每只探测器的监视电流约为DC24V，0.1mA；报警电流约为DC24V，30-100mA。
火灾自动报警控制器应具有电源转化装置。当主电源断电时，能自动转化到备用电源；当主电源恢复时，能自动转化到主电源；
辅助装置
• 手动报警按钮
• 火灾警报装置（警铃、声光报警器、楼层显示器等）
• 火灾和故障报警发送装置
• 自动消防设备控制系统
• 水流指示器、中继器、隔离器、接口
• 辅助指示装置（疏散指示灯、辅助指示灯、模拟显示盘等）
• 区域显示器（复示盘）

主要消防产品介绍
主要产品
l 主要产品有:火灾自动报警控制器、光电感烟探测器、感温探测器、火焰探测器、可燃气体报警控制器、手动火灾报警按纽及其配套模块。
产品介绍
火灾报警控制器

主要特点

l 实现了对系统电路和模拟量探测器输出值的平时监视，可靠性高，误报率低。
l 完善的显示、打印功能：可以探测器为单位分别采集、传输、显示、记录其设置环境的参数，进行自我诊断，并可实现预警、报警、联动三级报警、控制及打印。
l 探测器采集的信号，经放大、整形、A/D转化，传给控制器，由CPU进行计算和处理，达到一系列烟强度数据，并实时地和存贮器中设定的三级警报信号值进行比较，判断是否发生火情。
l 控制器发出第三级火警 信号后，可自动或手动驱动外部的声光报警设备、消防广播以及其他联动灭火设备。

l 可在液晶显示屏上用汉字显示各种信息，明了易懂。并可显示记录模拟量探测器的输出值和一周内的探测参数。
l 采用IC存储卡管理数据，可靠性高，操作简便。
l 具备各种自检功能和定期自动试验功能，可对自身的故障和故障部位作出判断，发出故障信号，显示故障部位，并记录。
l 配有RS422A、RS485接口，有强大的组网功能。
l 模块化结构，扩展方便，配置灵活。
l 具备中文语音合成报警功能。
l 具有8组直接启动重要消防设备的开关(具有检测短、断线功能)。

感烟探测器
感温探测器
手动报警按钮
手动报警按钮设置规定及注意事项
• 手动报警按钮设置规范要求: 报警区域内每个防火区应至少设置一只手动报警按钮。从防火分区内的任何位置到最相邻的一只手动报警按纽的步行距离，不应大于30米。
• 手动火灾报警按钮的设置位置:
1) 大厅、过厅、主要公共活动场所出入口
2）餐厅、多功能厅等处的主要出入口
3）主要通道门厅等经常有人通过的地方
4）值班人员工作场所

手动报警按钮设置规定及注意事项
• 手动火灾报警按钮设置的注意事项
1）手动火灾报警按钮应在火灾报警控制器或消防控制室的控制盘上显示部位号；
2）手动火灾报警按钮应设置在明显和便于操作的部位，安装在墙上距地（楼）面高度1.5米处，且应有明显的标志。
线型火灾探测器
1) 红外光束线型感烟探测器
2) 缆式线型定温探测器
3) 空气管式线型差温探测器
红外光束线型感烟探测器
• 保护范围： 长度：9-100米 宽度：光束之间的距离18米，光束与墙壁之间的距离〈9米
• 灵敏度： 30%±5%减光率或55%±5%减光率
• 响应时间：最大15秒
• 继电器：有报警、故障两种状态输出
• 工作电压：20~32VDC
• 最大纹波电压：30%峰峰值
• 电流： 静态：10mA(最大)
报警：28.4mA(最大)
• 复位时间：0.6秒(最大)
• 湿度：10%~95%RH,无凝水
• 环境条件： 温度： -30℃~55℃

缆式线型定温探测器
• 广泛应用于矿动力电缆的火灾早期预报与控制
• 由接口模块、感温电缆、终端盒模块三部分组成
• 感温电缆接口模块内置带A/D转换的八位单片计算机，固化了高可靠的火灾判定程序，能够准确探测火灾的发生
• 感温电缆接口模块可检测电缆
回路的工作状况，发生断路故障可自动报警
• 可电子编码，简单、方便
空气管式线型差温探测器
• 使用电压范围：DC15V~30V
• 额定电流：75mA
• 感温元件：膜盒，平时开路
• 空气管连接长度：20m~100m
• 使用温度范围： -10℃~50℃
• 重量：约265g
警铃
声光报警器
火灾显示盘
短路隔离器
中继器

应急广播及消防专用电话
(1)火灾事故广播
火灾事故广播是火灾时按火情统一指挥现场人员进行有效的疏散，是有效的灭火的设备。
(2)消防专用电话
消防控制室设置对内联系、对外报警的电话是我国目前阶段的主要通信手段。

联动控制控制系统
1）消防联动控制设备的组成
2）消防联动控制设备的控制方式
3）消防联动控制的功能
消防联动控制设备的组成
（应根据需要由下列部分或全部控制装置组成）
l 火灾报警控制器
l 室内消火栓系统的控制装置
l 自动喷水灭火系统的控制装置
l 泡沫、干粉灭火系统的控制装置
l 有管网二氧化碳、七氟丙烷等气体灭火系统的控制装置
l 电动防火门、防火卷帘门的控制装置
l 通风空调、防烟排烟设备、电动防火阀的控制装置
l 电梯回降的控制装置
l 火灾事故广播设备的控制装置和火灾警报装置
l 消防通讯设备
l 非消防电源的切断控制装置及应急照明的接通

消防联动控制设备的控制方式
1. 集中控制（适用单体高层建筑消防联动控制，要求联动系统中的所有控制对象，都通过消防控制室进行集中控制、显示和统一管理）
2. 分散与集中相结合控制
消防联动控制的功能

A. 室内消火栓系统的控制要求
（1）在消火栓箱和水泵房处，设有水泵的启动按钮及启动装置。消火栓启泵按钮控制回路宜采用DC24V。
（2）启泵按钮上宜设启泵信号指示灯。
（3）启泵按钮应能向消防控制室或水泵控制盘发送启泵信号，并接受启泵后的反馈信号，或在启泵后自动点亮启泵信号指示灯。
（4）消防控制室对消火栓系统应有下列控制、显示功能：
a：控制消火栓水泵的启、停；
b：显示消火栓水泵的工作、故障状态；
c：显示消火栓启泵按钮的位置；
d：消火栓的消防按钮直接启动消火栓水泵，水泵的工作状态显示，由磁力启动器或接触器的辅助触点，反映到控制室；
e：故障状态显示（包括短路、过载），由空气开关或热继电器的辅助触点，反映到控制室。
附：消火栓系统控制原理图

B . 自动喷水灭火系统的控制要求：
（1）湿式喷水灭火系统中报警阀压力开关应能控制喷淋水泵自动启动，水流指示器向报警控制器报警，喷淋泵控制箱向控制室反馈动作信号。
（2）预作用喷水灭火系统的设置场所，应设置感烟探测器及其控制电路，控制管网预作用充水。
（3）雨淋喷水灭火系统设置场所应设置感烟、 感温探测器及其控制电路，控制电磁阀的开启。
（4）设有充气装置的自动喷水灭火系统应将高、低压力告警信号送至消防控制室。消防控制室宜设充气机手动启动按钮和停止按钮。
（5）消防控制室内的自动喷水灭火控制装置应有下列控制、显示功能：
a：控制喷淋水泵的启、停；
b：显示喷淋水泵的工作、故障状态；
c：显示报警阀、闸阀、水流指示器或充气压力告警信号等的工作状态。
d：在消防控制室内宜设置相应的模拟信号盘，接收水流指示器和压力报警阀上的压力开关的报警信号，显示其报警部位，值班人员可按报警信号启动水泵，也可由总管上的压力开关直接控制水泵的启动。在配水支管上装的闸阀，在工作状态下是开启的，当维修或其他原因使闸阀关闭时，在控制室应有显示闸阀开关状态的装置，以提醒值班人员注意使闸阀复原。为此，应选用带开关点的闸阀，或选用明杆闸阀，加装微动开关，以便将闸阀工作状态反映到控制室。
附：自动喷水灭火系统控制原理图

C . 有管网卤代烷、二氧化碳等灭火系统的控制要求：
（1）设有卤代烷、二氧化碳等气体灭火系统的保护场所，应设置感烟、感温探测器及其联动控制装置。
（2）被保护场所主要出入口门外，应设置手动紧急启、停控制按钮，并有明显的标志。
（3）主要出入口外侧门框上方应设气体灭火剂喷放指示标志灯。
（4）联动控制装置应设置延时机构及声、光警报器。
（5）组合分配系统及单元控制系统，宜在保护区外的适当部位设置气体灭火控制盘（箱）。
（6）气体灭火控制盘（箱）应有下列控制、显示功能：
a：控制系统的紧急启动和停止；
b：由火灾探测器联动控制的系统应具有20～40s可调的延时功能；
c：显示系统的手动、自动工作状态；
d：在报警、喷射各阶段，控制盘（箱）上应有相应的声、光警报信号，且声响信号可手动切除；
e：在延时阶段，应自动关闭防火门、停止通风空调系统，关闭有关部位的防火阀。

（7）气体灭火系统在报警、延时、喷放时，应将报警、喷放及放火门（帘）、通风空调等联动信号送至消防控制室。
附：卤代烷1211自动灭火系统图

D. 泡沫灭火系统的控制要求：
（1）控制盘上应显示泡沫消防泵的电源情况。
（2）控制泡沫消防泵及系统的启、停。
（3）显示泡沫消防泵的工作状态。
（4）泡沫喷淋系统的保护场所，应设置火灾探测报警装置，并与灭火系统实行联动控制。
（5）应设置人工手动控制装置。

E. 干粉灭火系统应具备的控制、显示功能
（1）控制系统的启、停。
（2）显示系统的工作转状态。
l 通常为保证上述卤代烷等固定灭火装置安全可靠地运行，应具有手动和自动两种启动方式。而且是在火灾报警后经过设备确认或人工确认方可启动灭火系统。设备确认的一般做法是，两组探测器同时发出报警后，方可确认为真正的灭火信号。当第一组探测器发出报警，值班人员应立即赶到现场进行人工确认，人工确认后，由值班人员在现场决定是否启动固定灭火系统。在设计上虽然有自动和手动两种启动方式，但有人值班时应以手动启动方式为主。在设计中，一般的系统都设有现场启动装置和远程启动装置（控制室），但为了准确可靠，应以现场的手动启动为主。当现场启动发生困难时，控制室也可启动固定灭火系统。

F. 设有防、排烟设施的场所，火灾探测器动作后应具备的控制功能：
（1）停止有关部位的空调送风，关闭电动防火阀，并将动作信号送至消防控制室或区控盘。
（2）启动有关部位的防、排烟风机（包括正压送风机）和排烟阀、正压送风阀，并将动作信号送至消防控制室或区控盘。
（3）控制防烟垂壁及其他防烟设施。
a：在空调送风管及防、排烟管道上的防火阀动作后，应关停有关部位的空调及排烟风机。
b：消防控制室的控制盘（台）上应能控制防烟、排烟风机的启、停，并显示其工作状态。
c：根据《高层民用建筑设计防火规范》要求，在通风空调系统的送回风总管及垂直风管与每层水平风管交接处的水平支管上均规定设置防火阀。在穿越机房和重要的或火灾危险性较大的房间的隔墙、楼梯处，也应设置防火阀。公共房间和内走道等部位防火阀与火灾探测器联动的原理如图所示。由此图可见，在设有防、排烟设施和

空调设备房间的烟探测器动作后，烟探测器的电信号送到消防控制室报警控制盘（消防中心控制盘）上，报出具体部位号（也有的是报到区控盘，通过区控盘报到消防控制室）。通过报警控制器的输出接点，输出两组联动控制信号：一组联动控制排烟系统，驱动排烟口开放，同时启动排烟机运行，反馈信号均送回消防控制室的显示盘上；另一组信号输送给空调机控制盘，关停该房间的空调送风。当防火阀上280℃的感温元件动作后，均能使阀门自动关闭，同时分别联动停止排烟机和送风机。除联动控外还可以在现场手动操作。无论是手动还是联动控制防火阀动作后，均有信号反馈道消防中心控制室。
d：防烟楼梯间及其前室（包括合用的）排烟和正压送风系统的工作原理与公共房间、走道防、排烟系统的工作原理类同（如图）在消防控制室的控制盘上应显示前室的报警部位、排烟口的开启信号、排烟风机运行状态、送风口的开启信号以及送风机的运行状态。
附：公共房间、走道防、排烟设备控制原理图
l 防烟楼梯间及其前室（包括合用的）排烟/送风系统控制图

G . 防火卷帘的控制要求：
（1）防火卷帘两侧宜设感烟、感温探测器及其报警、控制装置，且两侧应设置手动报警按钮及人工升、降装置。
（2）重点保护建筑应采用手动、自动控制，非重点保护可仅采用手动控制。
（3）防火卷帘自动控制程序如下：
a：感烟探测器动作后，卷帘下降到距地板1.5m，防止烟扩散到另一防火分区；
b：感温探测器（宜选定温探测器）动作后，卷帘下降到底，防止火灾蔓延。
c：感烟、感温探测器及防火卷帘的控制信号均应送至消防控制室。
d ：防火卷帘宜由消防控制室集中管理，当就地联动控制时，在消防控制室应有应急控制手段（紧急下降防火卷帘控制按钮）。
（4）当防火卷帘采用水幕保护时，水幕电磁阀的开启宜用定温探测器与水幕管网电磁阀压力开关（或水流指示器）组成与门控制电路控制，严禁误喷。
附：防火卷帘设置示意图

H. 电动防火门的控制要求：
（1）重点保护建筑电动防火门在现场自动关闭，不宜在消防控制室集中控制（包括手动或自动控制）。
（2）防火门两侧应设专用感烟探测器组成控制电路。
（3）防火门宜选用平时不耗电的释放器且宜暗设。
（4）防火门关闭后，应有关闭信号反馈到区控盘或消防中心控制室。
附：防火门设置示意图

I. 火灾确认后，消防控制室对联动控制对象应能实现的功能：
（1）发出控制信号强制电梯全部停于首层，并显示其工作状态。
（2）手动切断有关部位的非消防电源。
（3）接通火灾事故照明和疏散指示灯。
消防控制室
1. 消防控制室的设计要求
2. 消防控制室内的设备布置及其控制显示功能
消防控制室的设计要求
应根据国家现行的有关建筑设计防火规范的要求，设置消防控制室。
（1）消防控制室应设在首层主要入口附近出入方便的地方。
（2）消防控制室的土建要求应符合国家有关建筑设计防火规范的规定。
（3）消防控制室的门（甲级耐火极限防火门）应向疏散走道方向开启，且门上应设置明显标志。
（4）送回风管在其穿墙处应设防火阀。
（5）严禁与控制室无关的电气线路及管道穿过。
（6）消防控制室的最小使用面积不宜小于30㎡。
（7）消防控制室应下设置消防通讯设备。
（8）消防控制室应有备用照明电源。
消防控制室内的设备布置
及其控制显示功能

A. 消防控制室内的设备布置要求：
（1）盘前操作距离：单列布置时不应小于1.5m，双列布置时不应小于2m；
（2）在值班人员经常工作的一面，控制盘至墙的距离不应小于3m；
（3）盘后的维修距离不应小于1m；
（4）控制盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

B. 消防控制室内的消防控制设备应具备的控制、显示功能：
（1）控制消防水泵（包括消火栓、自动喷水、泡沫喷淋）的启、停，并显示其工作状态、故障状态；
（2）显示火灾报警部位、固定灭火设备及联动控制装置的动作信号；
（3）显示被保护建筑的重点部位、疏散方案及消防设备的位置（平面图或模拟图）。

C. 消防控制室应具备对火灾警报装置和火灾事故广播设备的控制功能，其控制程序宜符合下列要求：
（1）二层及二层以上的楼层发生火灾，宜先接通着火层及其相邻的上、下层；
（2）首层发生火灾，宜先接通本层、二层及地下各层；
（3）地下室发生火灾宜先接通地下各层及首层；
（4）多个防火分区毗连的单层建筑或建筑群，宜按疏散先后顺序接通火灾警报装置及事故广播设备。
系统常见故障问题及排除
l 地址断线：探测器、报警按钮、控制模块损坏或者线路不通造成。处理方法为更换设备及检查线路；
l 监视回授断线：线路不通或设备发生损坏或监视电阻脱落造成，处理方法为更换设备及检查线路和将监视电阻接牢；
l 保险丝：主机内部保险丝熔断造成，处理方法为检查故障发生原因并更换保险丝；
l 回路短路：主机回路卡外接线路发生短路或设备损坏而造成。解决方法是排除线路短路点或更换损坏设备如探头、短路隔离模块、回路卡等；

l 回路断线：主机回路卡外接线路发生断路或设备损坏而造成。解决方法是排除线路断路点或更换损坏设备如短路隔离模块、回路卡等；
l 火警、故障报警紊乱且不能消除：系统线路存在较强干扰或主机主板有问题而造成。解决方法是排除线路干扰或维修主机主板；
l 备电故障：主机备用电池损坏或电池充电电路部分损坏。解决办法是更换电池及修复充电电路部分；
l 打印机：打印机损坏或数据线插头松动造成；
第三部分 水消防系统与灭
火器配置

l 消火栓给水系统
l 自动喷水灭火系统
l 水幕系统
l 水喷雾灭火系统
l 建筑灭火器配置
消火栓给水系统
A 水是最常用的灭火剂。用水灭火，价格便宜，器材简单，灭火效果好。它是常用的主要灭火剂。
B 室外消火栓应用的注意事项：
1）防止水冻。消防给水管道的埋设，消防设备应有必要的防冻和保温措施。
2）室外消防给水管网应布置成环状。环状管网的输水干管不应少于两条，其中一条发生故障时，其余的干管应能通过消防用水总量。
3）环状管道应用阀们分成若干独立段，段内消火栓数量不宜超过5个，阀门应设在三通、四通分水处。
4）室外消防栓类型：主要分地上式（适用于冰冻≤200mm的地区）和地下式（适用于冰冻≤400mm的地区）两种类型。

C 室内消火栓给水系统
应设置室内消火栓的建筑部位
1）设有消防给水的建筑物，各层（无可燃物的设备层除外）均应设置室内消火栓。
2）消防电梯间前室应设置室内消火栓。
3）冷库的室内消火栓应设在常温穿堂或楼梯间内。
4）设有室内消火栓的建筑，如为平屋顶时，宜在屋顶上设置试验和检查用的消火栓。对于高层民用建筑则应在屋顶上设一个装有压力显示的消火栓，采暖地区可设顶层出口或水箱间内。

D 室内消火栓的安装要求
1）室内消火栓设在明显易取用地点，栓口离地面高度宜为1.1m。其出口方向宜向下或垂直于所安装的墙面。
2）同一建筑物内应采用统一规格的消火栓，水枪和水带，每根水带长度不超过25m。
3）下列建筑物的室内消火栓应配置直接启动消防水泵的按钮：高层工业建筑物；临时高压给水系统建筑；设有消防水泵的人防工程。
4）室内消火栓栓口处的静压不应大于0.8MPa。

E 室内消火栓布置原则
1）室内消火栓布置应保证有两支水枪的充实水柱同时达到室内任何部位。但建筑高度小于或等于24m，且体积小于或等于5000m܁的库房可采用1支水枪充实水柱达到室内任何部位。各类建筑物的最小充实水柱见表。
2）室内消火栓的间距不应大于建筑物、高层建筑的要求数值（见表所示）。并应结合建筑物各层平面布局，按满足两支水枪充实水柱同时达到室内任何部位的原则计算消火栓的间距。
3）直流水枪充实水柱的技术数据分别按7m、10m、13m静水柱充实，水柱要求，由计算确定。

F 水泵接合器
1）当室内消防水泵发生故障或室内消防用水不足时，消防车从室外消火栓取水，加压后通过水泵接合器将水送至室内消防给水管网，供给灭火设施使用。
2）应设置水泵接合器的建筑有超过四层的厂房和库房，高层工业建筑（包括厂房与库房），设有消防管网的住宅及超过5层的其他民用建筑和高层民用建筑。
消防水箱
为保证灭火初期，水泵启动送水前消防用水的水量及水压，有些消防给水系统需设置消防水箱。
l 设置消防水箱的条件
l 消防水箱的设置要求
l 室内消防水箱的容积
l 高位消防水箱的增压设备
l 消防圈盘

A 设置消防水箱的条件
1）设置临时高压给水系统的建筑物，应设消防水箱。
2）并联给水式的分区消防水箱。
3）串联升压给水式的分区加压水箱。
4）串联减压给水式的分区减压水箱。
5）利用晚间用水低峰进水的消防、生活、生产合并式给水系统应设高位水箱。
6）常高压给水系统可不设高位水箱。

B 消防水箱的设置要求
1）应在建筑物的最高部位设置重力流的消防水箱。
2）消防用水宜与其他用水合用水箱，对于合并用水箱应有消防用水不作他用的技术设施，确保消防用水。
3）发生火灾后由消防水泵供给的消防用水，不应进入消防水箱。

C 室内消防水箱的容积
1）室内消防水处应储存10min的消防用水量。当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m܁时，仍可采用12m܁；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m܁时，仍可采用18m܁。
2）高层民用建筑消防水箱容量：一类公共建筑不应小于18m܁；二类公共建筑不应小于12m܁。一类居住建筑不应小于12m܁，二类居住建筑不应小于6m܁。
3）采用消火栓给水系统和自动喷水灭火系统分开设置水箱时，水箱容量应按各系统分别保证消防贮水量的最小容积。
4）并联给水方式的分区消防水箱容量应与高位消防水箱容量相同。

D 高位消防水箱的增压设备
当高位消防水箱靠重力流不能满足最不利点消火栓和自动喷水灭火设备等的水压时，要求采用增压设备。但由于国家目前的经济水平，仅一类建筑要求设置。
1）高位消防水箱增压设备设置条件：建筑高度H≤100m时，高层建筑最不利点消火栓静水压力低于0.707MPa；建筑高度H＞100m时，高层建筑最不利点消火栓静水压力低于0.515MPa。
2）增压设施应符合下列规定：增压水泵的出水量，对消火栓给水系统宜为5L/s，对自动喷水灭火系统宜为1L/s；气压水罐的调节水容量宜为450L，有条件的地区，变频调速亦可试用。

E 消防圈盘
1）星级旅馆、重要办公建筑、综合性建筑，及超过1500个座位的剧院、会堂其闷顶内安装有面灯部位的马道处；需设置消防卷盘。
2）消防圈盘可与消防给水管道连接，也可与生活给水系统连接。消防圈盘用水量少，只供非专业消防人员使用，不计入消防用水总量。
3）消防圈盘的组成包括小口径室消火栓（口径为25mm或32mm）、输水胶管（内径19mm）、小口径开关水枪（喷嘴口径为6.8mm或9mm）和转盘整套消防圈盘可单独放置，也可与普通消火栓组合成套配置。
消防水池
消防水池设置条件
l 1）市政给水工程系统必须设置包括消防用水量的贮水池。
l 2）市政给水管道太小，在最大用水时不能保证消防用水量要求的。
l 3）建筑物的进水管直径太小，在最大用水时不能保证消防用水量要求的。
l 4）建筑物的进水管只有一条，且消防用水量超过25L/S时，或市政管网为枝状的。
l 5）利用天然水源做消防水源，但其水量不足或枯水季节不能保证消防用水量。
l 6）人防工程只有1条进水管时。
l 7）室内消防用水量不超过10L/S时可不设消防水池。
消防水泵房
消防水泵房是消防给水系统的心脏，在火灾情况下应能及时启动，保证不间断供给消防用水量和水压。同时泵房不应受到火灾的威胁，使得操作人员能坚持工作，并能安全疏散。因此，消防水泵房的设计应遵循下列原则：
l 消防水泵房的建筑结构要求
l 对消防水泵吸水管的要求
l 对水泵出水管的要求
l 对消防水泵的要求

A 消防水泵房的建筑结构要求
1）消防水泵房应采用一、二级耐火等级的建筑。附设在建筑内的消防水泵房应用耐火极限不低于1h墙体和楼板与其他部位隔开。
2）高层民用建筑内设置消防水泵时，应采用耐火极限不低于3h隔墙和2h的楼板与其他部位隔开。
3）独立设置的消防水泵房，其耐火等级不应低于二级。
4）消防水泵房应设置直通室外的出口，设在楼层上的消防水泵房应靠近安全出口。

B 对消防水泵吸水管的要求
1）一级消防水泵的吸水管不应少于2条，当其中一条损坏时，其余的吸水管仍能通过全部的用水量。
2）高压和临时高压消防给水系统，其每台工作泵应有独立的吸水管。
3）消防水泵宜采用自灌式引水，如采用自灌式引水有困难时，应有可靠迅速的充水设备，保证消防水泵在5min内启动供水。

C 对水泵出水管的要求
消防水泵房应不少于2条的出水管直接与环状管网连接，当其中一条出水管检修时，其余的水管应能供给全部用水量。出水管上应设检查和试验的放水阀。
D 对消防水泵的要求
1）固定式消防水泵应设有备用泵，其工作能力不应小于1台主要泵。但室外消防用水量不超过25L/s的工厂、仓库、七层至九层的单元式住宅，可不设备用泵。
2）设有备用泵的消防泵站或泵房，应设备用动力。若采用双电源或双回路供电有困难时，可采用内燃机作动力，且消防泵与动力机械直接相连。
3）消防水泵房宜设有与本单位消防队直接联系的通讯设备。

自动喷水灭火系统
自动喷水灭火系统是一种固定式自动灭火系统，它具有自动灭火和自动报警的功能。该系统使用安全可靠，经济实用，扑灭火灾成功率高，特别是对扑灭初期火灾有很好的效果。 自动喷水灭火系统的分为：
l 闭式自动喷水灭火系统
l 雨淋自动喷水灭火系统
l 自动循环启闭喷水灭火系统
l 智能型水喷淋灭火系统

闭式自动喷水灭火系统
l 该系统主要的特点是采用闭式喷头，当发生火灾时，由于温度升高，使喷头的玻璃球破裂或易融金属脱落，从而自动喷水灭火。火灾时，所有喷头不是同时开启，而是视火灾大小，可能只有一个喷头开启喷水灭火，也可能是多个或作用面积内全部喷头开启喷水灭火。
l 该系统主要适用于轻危险级和中危险级的建筑物，构筑物内。
l 按其管道内是否充水，可分为三种灭系统。
（1）湿式喷水灭火系统
该系统在报警阀的上下管道内均经常充满压力水，它适用于室内温度不低于4℃，且不高于70℃的建筑物内、构筑物内。

（2）干式喷水灭火系统
该系统在报警阀的上部管道内不充压力水，而充以有压气体。它适用于室内温度低于4℃或高于70℃的建筑物，构筑物内。
（3）预作用喷水灭火系统
该系统的管道充以有压或无压气体，平时管道是无水的，发生火灾时，是通过火灾探测系统来控制预作用阀开启，向管道内供水，然后由闭式喷头开启喷水灭火。预作用阀还设有手动开启装置。它适用于不允许有水渍损失的建筑物、构筑物内。
雨淋自动喷水灭火系统
l 该系统的主要特点是采用开式喷头，当发生火灾时，所有喷头均同时喷水灭火。它是开式喷水灭火系统的一种。该系统主要适用于严重危险级的建筑物、构筑物内。

自动循环启闭喷水灭火系统
l 该系统是一种全自动系统，最初国外是作为水喷洒预作用系统的改进型进行研制的。成型后的自动循环启闭喷水灭火系统，与预作用系统仍然没有大的差别。主要的不同，是将预作用阀改为循环启闭的水流控制阀，将普通火灾探测器改为循环火灾探测器。这样的改变是为了实现系统循环启闭功能的要求。
l 该系统用的喷头，不像预作用系统那样只用闭式喷头，它也用开式喷头。所以，循环启闭系统不仅可以代替预作用系统，同时也可以代替原来的水雾系统、水幕系统和雨淋系统。采用开式喷头的时候，自动控制灭火指令的下达，必须探测系统输送两个独立的火灾信号形成与门；而采用闭式喷头的时候，控制系统只要收到一个火灾信号就可以了。
智能型水喷淋灭火系统
l 在固定式消防系统中，水喷淋灭火系统因为能及时有效地抑制和扑灭早期火灾而得到广泛应用。
l 目前的水喷淋灭火系统主要分为两大类：一类是机械自动喷淋系统，火灾发生时，当烟气上升到喷头处且温度达到某一定值时，阻塞水喷淋出口的易熔金属熔化，或玻璃管内的液体受热膨胀而使玻璃管破裂，从而打开阻水塞，水喷淋开始工作。灾后需更换新的水喷头。另一类是水喷淋灭火系统与火灾自动报警系统联动，一旦火灾探测器发现火情就给出报警，同时启动水喷淋系统使其工作。
l 这些水喷淋灭火系统普遍存在的不足是：水喷淋区域固定，水与火灾之间通常不能取得很好的协调效果。一般的水喷淋一旦启动就无法停止，因此火灾之后往往造成水渍损害。

（1）¡°智能型¡±水喷淋灭火系统的设计思想
火灾发生时，一般会出现如下几种情况：
1)在一个房间中，为了获得最大的监测和保护面积，通常是将火灾探测器和水喷淋头安装在顶棚正中部位，而火灾则往往很少在房间正中部位发生；
2）居室或写字间经常有人来往，若发现早期火灾，人力及时扑救将会减少或避免水渍损失；
3）水喷淋作用后，火或被扑灭，或被减弱。对第一种情况，需及时关闭水喷淋，避免水的浪费和因水造成的损失；对第二种情况，则需要进一步喷水灭火；
4）在水喷淋灭火的任何时候，由于居室或写字间常有人来往，在人的干预下，灭火进程将加快，若火已灭掉，也不必再使水喷淋继续喷水。
因此，这样的水喷淋灭火系统应当具备如下智能：
① 及时发现火灾和对火灾定位，引导水向火灾发生区域喷淋；
② 应当具有适时切断水喷淋的功能和根据火情继续进行喷淋灭火功能；
③ 应当兼顾到人在火灾扑救过程种的能动作用。

（2）智能型水喷淋灭火系统的结构及工作方式
l 日本最近研制成功的这种智能型水喷淋灭火系统，是将火灾探测器与水喷淋器融为一体，其外观结构如图1所示。8个独立的红外火灾探测器互成45°角呈圆形分布，在它们的中央是一个可旋转的水喷淋头。水的供应来源于日常生活用水或消防专用水。
l 8个红外探测器将监测区域划分为16个区间。当某个探测器发现火灾时，同时也对火灾进行了定位，然后转动水喷淋头到这个位置喷水灭火；如果是两个相邻的探测器同时发现火灾，水喷淋头就转到这两个探测器之间的位置喷水灭火；当多个探测器同时发现火灾时，通过判断，水喷淋头就转到火势最盛的位置。

l 在水喷淋工作程序上，根据室内火灾的发生、发展和扑救的经验，设计了如图2所示的水喷淋执行时间程序。
l 发生火灾，水喷淋头延时5s后打开；喷淋开始工作，计时110s喷水后切断供水；由火灾探测器继续探测火是否被熄灭。如果未熄灭，10s后水喷淋头将再次打开喷水。重复以上步骤直至将火扑灭。这样的喷淋程序设计方法显然大大减轻了水渍损失。
l 专门设置了一个外接断水开关，且装置优先响应外接断水开关。这个开关由人来控制，可在从发现火灾到扑灭火灾的任何时刻关闭水喷淋。

（3）智能型水喷淋灭火系统的特点
l 由于采用了被动式红外辐射探测器，可不受水蒸气、粉尘等的影响而造成误报，且发现火灾更加及时。
l 将监测区域分为16个等分区间，可对火源进行准确定位，转动的水喷淋头直接对准火区喷水，使灭火效率大大提高。而且成45°柱面喷出，不会出现够不着火的情况。
l 水喷淋执行时间程序和人为断水开关的设置，不仅可减少不必要的水量，而且更重要的是使水渍损失大大减少。
自动喷水灭火系统的设备
喷头
１）易熔金属元件闭式喷头
２）玻璃球闭式喷头
３）开式喷头
报警阀
１）湿式报警阀
２）干湿两用报警阀
３）ＺＳＵ型预作用阀装置
４）雨淋阀
水流指示器

水幕系统
l 水幕系统是一种将水喷洒成水帘状的一种消防隔火系统。它与自动喷水灭火系统中的雨淋喷水灭火系统同属于开式消防给水方式，但是，雨淋喷水灭火系统是扑灭面上的火灾，而水幕系统只是在线上起到阻止火灾蔓延的作用或是对防火隔断物进行喷水降温，以增强防火隔断物的防火、耐火性能。
l 当发生火灾时，水幕喷头将按垂直向下的方向喷射出密集状水滴，形成水幕，阻止火灾区的火向非火灾区蔓延，起到防火隔断作用。它用于舞台出口处、中庭周边处、自动扶梯和螺旋楼梯穿过楼板的开口周边处等的防火隔断，以及作为建筑物防火分区的防火隔断。舞台台口处和防火分区的防火隔断在建筑物中

应用较多。近几年来，由于高层民用建筑的大量兴建，设计、自动扶梯和螺旋楼梯的应用也越来越多，因此，在该处周边的水幕系统也越来越多。上海、北京、广州等地的各高层公共建筑物、人员密集场所等设计中均已广泛应用。
l 另一种情况，就是水幕喷头按预定的方向喷射出密集状水滴，在防火隔断物的表面形成水幕，提高防火隔断物防火、耐火作用，使防火隔断物达到阻止火灾蔓延的目的。它主要是与防火门、墙、窗，以及防火卷帘配合使用。由于，目前建材工业的发展，一大批阻燃、难燃的建筑材料上市，使防火门、墙、窗、以及防火卷帘的耐火要求达到了防火技术法规的规定，因此，水幕系统在这方面的应用暂时有所缩减。

水幕系统
水幕系统的设置
根据《建筑设计防火规范》（GB16－87）有关规定，下列部位应设水幕设备：
（1）超过1500个座位的剧院和超过2000个座位的会堂、礼堂的舞台，以及与舞台相连的侧台、后台的门窗洞口；
（2）应设防火墙等防火分隔物而无法设置的开口部位；
（3）防火卷帘或防火幕的上部。
根据《高层民用建筑设计防火规范》（GB50045－95）的有关规定：建筑物内超过800个座位的剧院、礼堂的舞台和设有防火卷帘、防火幕的部位，宜设水幕设备。
根据《自动喷水灭火系统设计规范》（GBJ84－85）的有关规定：

（1）舞台口和舞台与侧台、后台的隔墙上的洞口处，应设水幕系统；
（2）在自动扶梯、螺旋楼梯穿过楼板的部位，应设置喷头或采用水幕分隔。
要指出的是：从高级民用建筑的工程设计来看，许多中庭的周边均设置了水幕系统。
水幕系统的设备选型
1 水幕喷头
（1）下垂吊顶系列水幕喷头
该种喷头主要用于形成防火隔断水幕，以阻止火灾区的火向非火灾区蔓延。

水幕系统
（2）窗口系列水幕喷头
该种喷头主要用于对防火门、墙、窗，以及防火卷帘等定向喷射密集状水滴，在其表面形成水柱，以增强其防火、耐火性能。
2 控制阀、水流指示器
（1）ZSFWB系列温感雨淋阀
该阀以温感闭式喷头为主作为探测启动元件它主要用于窗门等小型水幕系统。
（2）ZSFW温感释放阀
该阀以温感玻璃球为控制元件，可用于门
