1.三级配电二级漏保总体规定

★ 施工现场配电系统应采用三级配电、二级漏电保护系统；
★ 用电设备必要有各自专用开关箱；
★ 漏电保护器参数应匹配并敏捷可靠；
★ 总配电箱与开关箱应安装漏电保护器分派电箱与开关箱、开关箱与用电设备距离应符合规范规定；

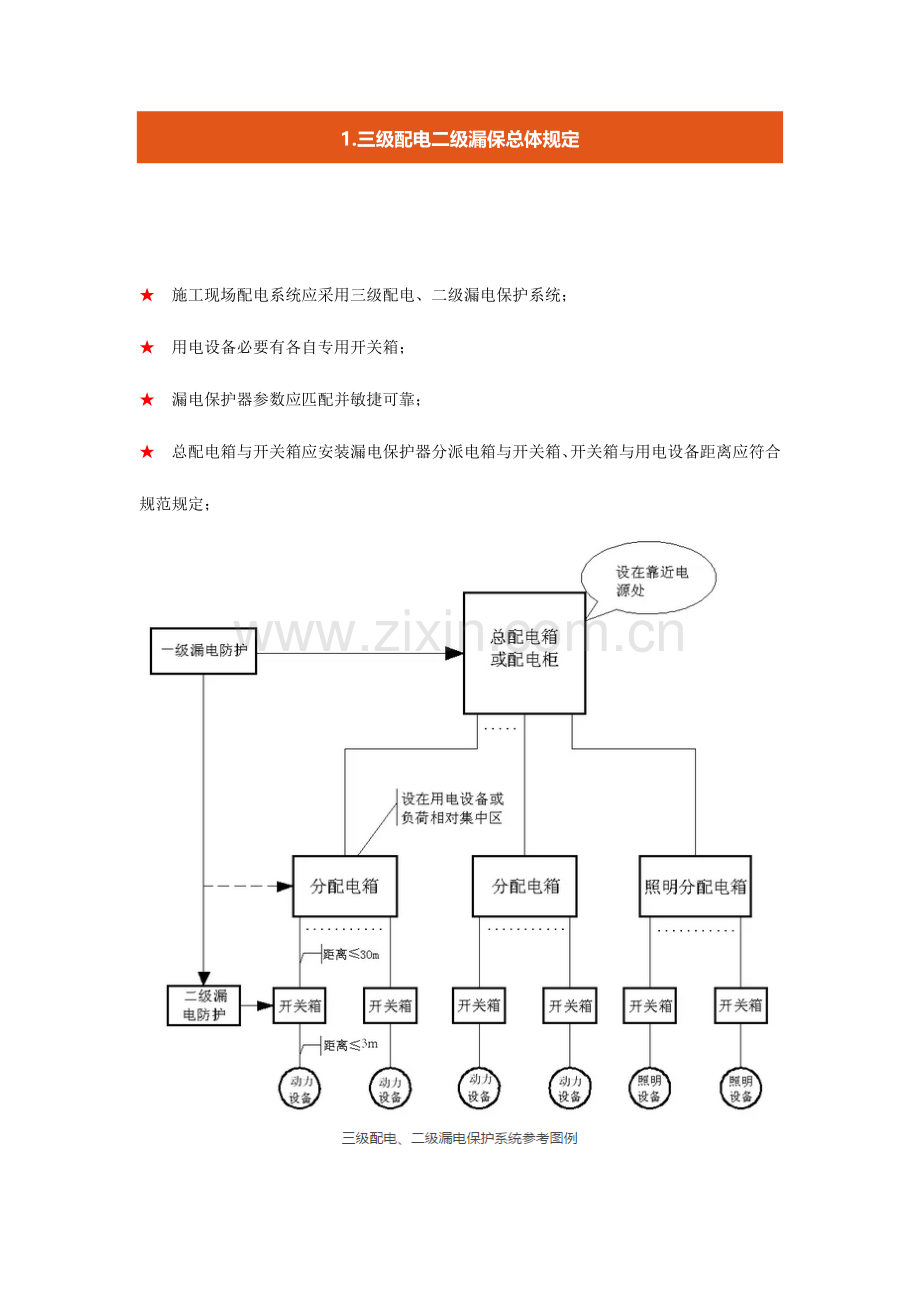

三级配电、二级漏电保护系统参照图例

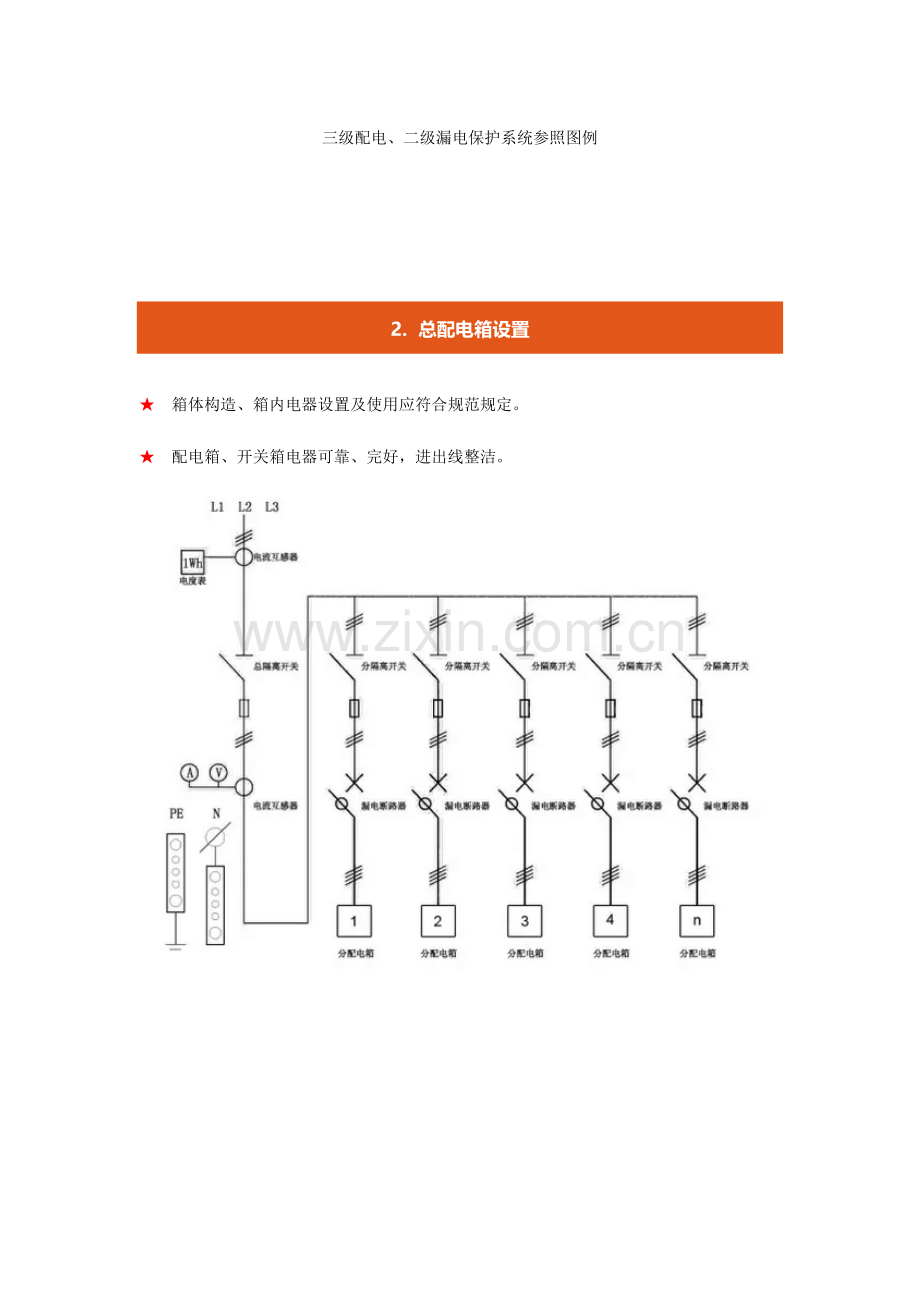

2.  总配电箱设置

★ 箱体构造、箱内电器设置及使用应符合规范规定。
★ 配电箱、开关箱电器可靠、完好，进出线整洁。

设置规定：
1、总配电箱如下可设若干分派电箱，分派电箱如下可设若干开关箱；总配电箱应设在靠近电源区域，分派电箱应设在用电设备或负荷相对集中区域，分派电箱与开关箱距离不得超过30m，开关箱与其控制固定式用电设备水平距离不合适超过3m。（JGJ46－第8.1.2条）
2、开关箱中漏电保护器额定漏电动作电流不应不不不小于30mA，额定漏电动作时间不应不不不小于0.1s；使用于潮湿和有腐蚀介质场所漏电保护器应采用防溅型产品，其额定漏电动作电流不应不不不小于15mA，额定漏电动作时间不应不不不小于0.1s。（JGJ46－第8.2.10条）
3、总配电箱中漏电保护器额定漏电动作电流应不不不小于30mA，额定漏电动作时间应不不不小于0.1s，但其额定漏电动作电流与额定漏电动作时间乘积不应不不不小于30mA•s。（JGJ46－8.2.11）

3.  分派电箱、开关箱设置

★ 箱体构造、箱内电器设置及使用应符合规范规定。
★ 配电箱、开关箱电器可靠、完好，进出线整洁。

开关箱示意图
设置规定：
1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得不不小于1.2mm，配电箱箱体钢板厚度不得不不小于1.5mm，箱体表面应做防腐处理。（JGJ46－第8.1.7条）
2、配电箱、开关箱进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－第8.1.16条）
3、配电箱、开关箱外形构造应能防雨、防尘。（JGJ46－第8.1.17条）
4、配电箱、开关箱内电器必要可靠、完好，严禁使用破损不合格电器。（JGJ46－第8.2.1条）
5、总配电箱电器具有电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。（JGJ46－第8.2.2条）
6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器同步具有短路过载漏电保护功能漏电断路器时，可不设总断路器或总熔断器。（JGJ46－第8.2.2条）
7、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同步具有短路、过载、漏电保护功能漏电断路器时，可不设分路断路器或分路熔断器。（JGJ46－第8.2.2条）
8、熔断器应选用品有可靠灭弧分断功能产品。（JGJ46－第8.2.2条）
9、总开关电器额定值、动作整定值应与分路开关电器额定值、动作整定值相适应。（JGJ46－第8.2.2条）
10、总配电箱应装设电压表、总电流表、电度表及其她需要仪表。装设电流互感器时，其二次回路必要与保护零线有一种连接点，且严禁断开电路。（JGJ46－第8.2.3条）
11、分派电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选用应符合前面总配电箱规定（JGJ46－第8.2.4条）
12、开关箱必要装设隔离开关、断路器或熔断器，以及漏电保护器。（JGJ46－第8.2.5条）
13、配电箱、开关箱电源进线端严禁采用插头和插座活动连接。（JGJ46－第8.2.15条）
14、对配电箱，开关箱进行定期检查、维修时，必要将其前一级对应电源隔离开关分闸断电，并悬挂“严禁合闸、有人工作”停电标志牌，严禁带电作业。（JGJ46－第8.3.4条）

4.  其她安装注意事项

隔离开关箱设置规定：
隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同步断开电源所有极隔离电器。如采用分断时具有可见分断点断路器，可不另设隔离开关。（JGJ46－第8.2.2条）

★ 配电箱必要分设工作零线零线端子板设置及连接应符合规范规定。

设置规定：
配电箱电器安装板上必要设N线端子和PE线端子板。N线端子板必要与金属电器安装板绝缘；PE线端子板必要与金属电器安装板做电器连接。
进出线中N线必要通过N线端子板连接；PE线必要通过PE线端子板连接。（JGJ46－第8.1.11条）

★ 箱体安装位置、高度及周围通道应符合规范规定。

设置规定：
1、配电箱、开关箱应装设在干燥通风及常温场所。（JGJ46－第8.1.5条）
2、配电箱、开关箱周围应有足够2人同步工作空间和通道，不得堆放任何阻碍操作、维修物品；不得有灌木杂草。（JGJ46－第8.1.6条）
3、配电箱、开关箱应装设端正、牢固；固定式配电箱、开关箱中心点与地面垂直距离应为1.4～1.6m；移动式配电箱、开关箱应装设在结实支架上，其中心点与地面垂直距离宜为0.8～1.6m。（JGJ46－第8.1.8条）

★ 箱体应设置系统接线图和分路标识；
★ 箱体应设有门、锁及防雨措施。

设置规定：
1、配电箱、开关箱应有名称、用途、分路标识及系统接线图。（JGJ46－第8.3.1条）
2、配电箱、开关箱箱门应配锁，并应由专人负责。（JGJ46－第8.3.2）
（以上资料来源某建筑工程企业安全监督处，健康安全环境保护小助手整顿）
