Donview ZY-200中央控制系统
使用手册

（安装前请仔细阅读本手册）

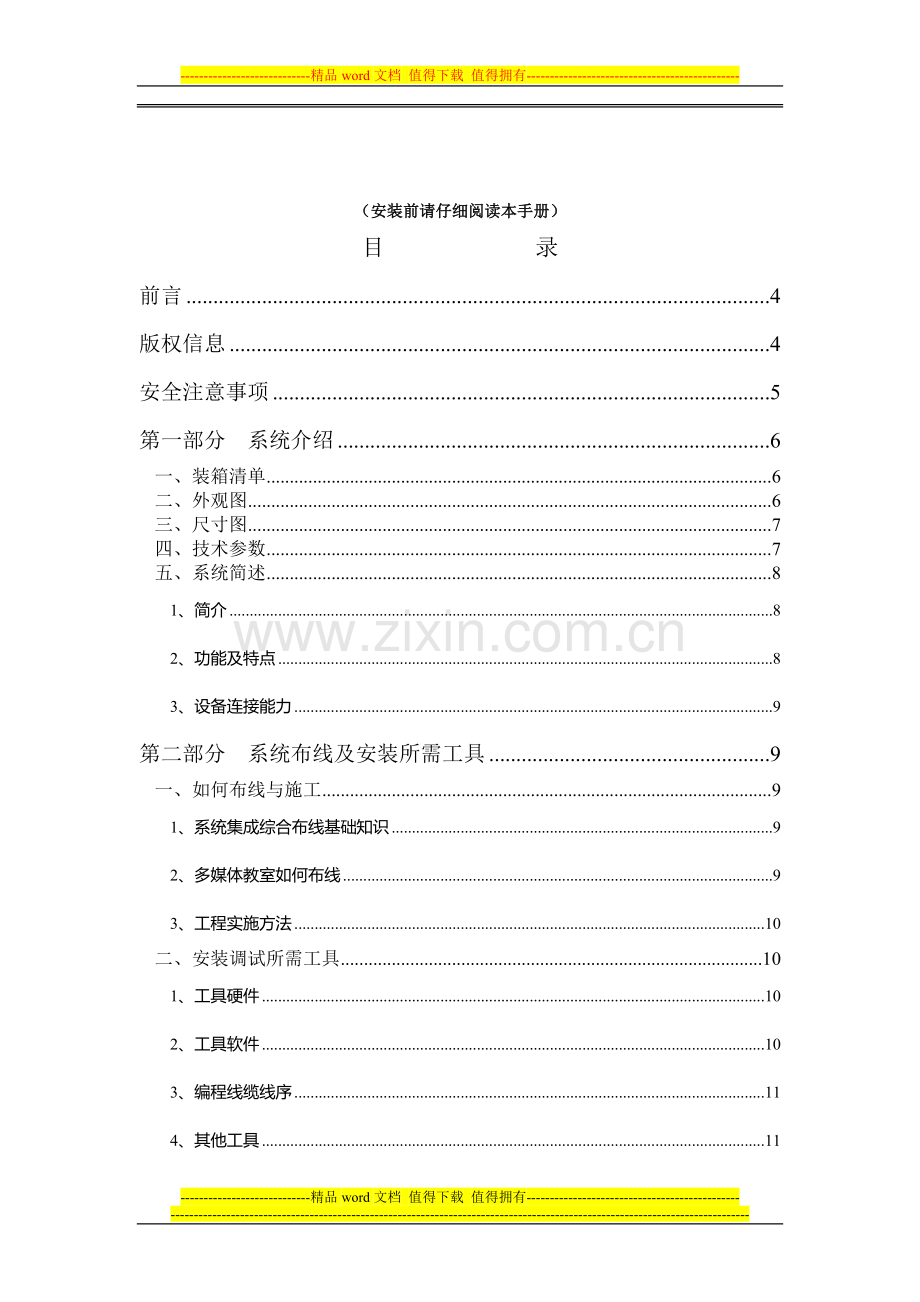

目 录
前言 4
版权信息 4
安全注意事项 5
第一部分 系统介绍 6
一、装箱清单 6
二、外观图 6
三、尺寸图 7
四、技术参数 7
五、系统简述 8
1、简介 8
2、功能及特点 8
3、设备连接能力 9
第二部分 系统布线及安装所需工具 9
一、如何布线与施工 9
1、系统集成综合布线基础知识 9
2、多媒体教室如何布线 9
3、工程实施方法 10
二、安装调试所需工具 10
1、工具硬件 10
2、工具软件 10
3、编程线缆线序 11
4、其他工具 11
第三部分 投影机 11
一、投影机控制相关线连接方法 11
1、投影机电源线连接方法 11
2、投影机RS232控制线连接方法 12
3、投影机与计算机串口相连（如何传输中控设置数据） 14
4、投影机红外控制线的连接方法 14
5、红外学习器连线方法 15
二、中控机设置软件使用方法（RS232方式控制投影机） 15
1、如何安装设置软件 15
2、如何使用设置软件 16
三、如何手动添加RS232指令控制投影机 23
1、为何要手动添加RS232控制指令 23
2、投影机说明书RS232控制指令事例： 23
3、手动添加控制指令操作步骤： 24
四、如何用红外控制投影机 26
1、为什么要用红外来控制投影机呢 26
2、投影机连线方法 27
3、红外学习注意事项 27
4、如何红外学习 27
第四部分 如何实现“开门即用，关门即走”功能 37
一、如何实现“开门即用，关门即走”功能 37
1、实现此功能的前提 37
2、什么是“开门即用，关门即走” 37
3、连线方法 38
二、如何取消“开门即用，关门即走”功能 38
1、为何取消此功能 38
2、连线方法 38
3、软件设置修改 39
三、如何实现“一键开机，一键关机”功能 40
1、什么是“一键开机，一键关机” 40
2、为何要实现“一键开机，一键关机”功能 40
3、如何实现“一键开机，一键关机”功能 40
第五部分 如何应用模拟展台 42
第六部分 其它设备连接方法 44
一、台式机 44
二、笔记本 44
三、音响设备 45
1、卡座 45
2、MIC/音箱 45
四、展台： 46
五、视音频设备： 47
第七部分 常见故障排除及技术支持 47
一、常见故障排除 47

前言
感谢您使用Donview系列产品，使用前请仔细阅读本使用手册或其它相关资料，它将帮助您更好的了解和使用该产品对您更好的服务。本手册介绍Donview中控系统，由于产品在不断地改进，您购买的产品的一些特征和本手册可能有细微差别，若有疑问请致电本公司或经销商查询，并希望对本公司提出宝贵意见和建议。本手册每机一册请注意妥善保管,便于以后的安装调试。
版权信息
本文档中的信息如有变动，恕不另行通知。此处所涉及的公司名、产品名、人名、人物或数据若非特殊声明，均属虚构，决不代表任何真正的个人、公司、产品或事件。遵守所有已生效的著作权法是用户的义务。未经 Donview 公司明确的书面许可， 不得为任何目的、以任何手段（电子或机械）复制或传播本文档的任何部分。
本文档可能涉及 Donview 的专利、专有产品、商标、版权或其他知识产权，除非得到 Donview公司的明确书面许可协议， 本文档不授予使用这些专利、专有产品、商标、版权或其他知识产权的任何许可协议。本公司产品通过3C认证和通过ISO9001：2000质量管理体系认证，产品执行标准：GB/T15036-2001
2003-2006 Beijing Donview Technology & Science Development Co.,ltd. 版权所有。本公司保留因义务需要而修改的权利和最终解释权。
本文档所涉及的其他产品和公司名可能是各自相应所有者的商标。

安全注意事项
本产品在设计和制造上能保证您的个人安全。为确保设备正常运行及您的个人安全，在安装、使用和维护是请遵守以下基本原则。
1、请确认本机工作电压范围及电源线的电压是否与当地的供电电压相符，否则请勿使用。设备安装时，应确保电源线的地线接地良好。开启电源前，请确认电源线及各种连线是否已正确完全接好。
2、使用时请根据有特殊要求的设备进行操作如：投影机、计算机等。关机时务必先通过控制电源开关关掉所有设备的电源。连续开机、关机的时间间隔应在30秒以上，否则会影响机器使用寿命。
3、电源开关处于关的状态时，机箱内还是带电的，非专业维修人员不得随意打开机箱。
雷雨天气或长时间不使用时，请关闭电源总闸。
4、应将本机放置在水平、稳固的平面上，防止由于震动而影响本机正常工作。
5、本中控应放于操作台或机架上尽量避免儿童能触摸的地方，确保儿童安全。
5、电源线不要放在容易被挤压的地方，以防电源线受压引起短路。移动本机时一定要切断电源，以防触电，插拔电源时禁止用拖导线的方法来拔插头；
6、换保险丝时，务必拔掉控制器的总输入电源开关，并把中控和电源插头分离。
为防止触电或起火，请勿将机器暴露在雨中或潮湿环境。
7、用软布蘸少许水或中性洗涤剂擦拭本机表面，切勿用酒精、汽油等有机溶剂。不要重压、撞击或在震动的环境下使用本机。

第一部分 系统介绍
一、装箱清单
序号
部件名称
型号规格
单位
数量
备注
1
控制主机
ZY-200
台
1

2
控制面板
ZY-200
台
1

3
专用通讯电缆
DSUB9pin
根
1

4
面板控制线缆
RJ11
根
1

5
红外发射线
IR emitter
根
1

6
视频线
75-3 RCA
根
1

7
音频线
3.5mm RCA
根
1

8
音频线
3.5mm
根
1

9
红外学习器
IR Sample
个
1
选配
10
设置系统光盘

张
1
含电子版说明
二、外观图

三、尺寸图

四、技术参数
指标名称
端口类型
数量
指标
复合视频输入
RCA
3
0.5V-1Vp-p/75Ω/100MHz(-3db)
复合视频输出
RCA
2
0.7V-1Vp-p/75Ω/100MHz(-3db)
音频输入
3.5mm立体声
5
-10db/1kΩ/20Hz-20kHz
音频输出
3.5mm立体声
2
-10db/1kΩ/20Hz-20kHz
模拟RGB输入
15pinHD female
3
0.5V-1Vp-p/75Ω/300MHz(-3db)/分离同步
模拟RGB输出
15pinHD female
2
0.7V-1Vp-p/75Ω/300MHz(-3db)/分离同步
MIC输入
6.5mm

1
-60db/600Ω非平衡
数码音量调节
0~-78db、关断，24级数码调音
单向RS232控制输出
工业标准接线端
1
RS232：波特率（600-115200）、检验方式（无校验、奇校验、偶校验）、数据位（5、6、7、8位）
IR控制输出
工业标准接线端
1
IR：中心频率自适应
开关可控AC220V电源输出通道
标准万用插座
3
每路AC220V/5A
数字I/O
工业标准接线端
2
TTL电平标准
RS232通讯口
DSUB9pin
1
Txd/RxD/GND
面板连接口

1
Txd/RxD/GND/Vcc(+5V)
工作电源

AC220V±20% 50Hz
功耗

20W
机箱安装尺寸

1.5U
重量

5.5kg
存放温湿度

-25~50℃/5%~85%（无结露）
工作温湿度

0~40℃/10%~80%（无结露）
五、系统简述
1、简介
ZY-200中央控制系统是一款专门为多媒体教学需求设计的一套控制系统，它同Donview SC720中控系统一样，可以在系统上编程，将预先设计好功能传输到控制系统中，同时又可以升级成支持网络TCP/IP协议网络中控，实现多媒体教室远程/远端集中化管理。
该系统从用户实用的角度出发，具有安装方便、操作简单、稳定性能强、故障率低、系统升级方便等特点，可广泛的用于各类多媒体学校、会议室、多功能厅等场合。
2、功能及特点
1）、“开门即用，关门即走”
ZY-200具备门开关探测功能。当想使用设备时，只需打开柜门或简单地按一下系统启动键，系统会自动地按合理的顺序将各类设备准备就绪，操作人员无需再像以前需要按许多功能键才能将设备准备好。使用完毕后，不再需要进行先让投影机冷却后等操作后才能离开，只需关上柜门或按一下系统关闭键即可离去。
2）、“一指通”
传统中控在信号选择时一般都需要进行两步操作，即先将中控的信号切换到某路，还要对投影机的通道状态进行切换，显得太繁锁。ZY-200的“一指通”让操作人员免去了这些繁杂的功能操作，只需按一下希望投影的设备键即可。
3）、顺序供断电
ZY-200具备顺序供电及顺序断电功能，防止多个设备同时通电和同时断电时造成对设备的损坏。
4）、可升级为网络中控
ZY-200只需加Donview网络扩展盒，升级成TCP/IP协议的网络中控，减少由于中控网络化带来资源上重复投资，让集中化管理方式为用户方便之外，提供了最大的可扩展能力，为多媒体建设带来更大的增值应用，适应教学手段不断变化而变化。
3、设备连接能力
三路视频信号输入，两路输出
五路音频信号输入，两路输出
一路MIC输入，与线形音频混音输出
三路VGA信号输入，两路输出
三路AC220V可控制电源输出
一路RS-232控制输出
一路IR控制输出
一路电动屏幕升降控制
一路RS232编程口
一路控制面板接口
两路门探测功能
第二部分 系统布线及安装所需工具
一、如何布线与施工
1、系统集成综合布线基础知识
1) 电气线采用阻燃型暗管或阻燃型线明槽铺设，导线在管内不应有结头和扭结。
2) 插座线序必须遵守左零右火规则
3) 强弱电分开。电源线和电视线、信号线、网线、电话线、音频线、控制线等分开铺设，分别用线槽隔离开，平行距离不得小于50CM。
4) 电视线应单独铺设，不得于其他弱电线混在一起，此种线属于高频弱电，会对其他造成干扰。
5) 总电源线要使用功率大的三芯铜导线。
6) 计算功率，民用导线可简单地按材料质的分为铝线和铜线两种,一般情况下,铝线按每毫米平方4A；铜线按每毫米平方6A计算即可
2、多媒体教室如何布线
1) 中控或讲台或电子讲台到投影机需要布四种线。电源线、VGA线、视频线、控制线。
2) 电源线使用1个平方的三芯双层绝缘皮铜导线。
3) VGA线不超过20M采用3+4类型，超过20M采用75-2类型。
4) 视频不超过20M使用75-2类型，超过20使用75-5类型。
5) 控制线采用超五类的网线或0.3平方的三芯电源线。
6) 强弱电分开。电源线单独走一个线槽。信号线和控制走一个线槽。
7) 严禁接头。所有的线要一条线布到底，中间不许有接头。方式：四种线用四盘线开始布，线槽与线布设完毕留出一定量的余富在剪断。
3、工程实施方法
原则：
1) 将工程细化一个个很小的工作包
2) 将工作包分类
3) 将工作包流程排序
4) 统筹方法安排人员，分组分包施工
5) 按流程排序流水化施工。
具体施工方法：
1) 先勘查现场环境，获取教室尺寸、前排桌椅据黑板距离、黑板尺寸、黑板在墙上的位置尺寸、讲台尺寸及位置尺寸扽信息。
2) 确定投影机吊杆位置及屏幕吊架位置。
3) 开始布线和吊装设备及其他设备就位。布线与吊装投影机和屏幕同时进行，同时可以进行的是将电子讲台和AV、计算机等设备就位。
4) 各种接头开始焊接和机柜内连线同时进行。
5) 开始调试中控系统。
二、安装调试所需工具
1、工具硬件
大十字、大一字、小十字、小一字改锥各一把，内六方改锥一把，数字万用表（带蜂鸣器），带绝缘胶皮的剪刀，斜口铅，尖嘴钳，烙铁，焊丝，焊锡膏。
2、工具软件
串口测试工具软件，下载地址：http://www.Donview-
新的投影机驱动程序下载地址：http://www.Donview-
3、编程线缆线序
Donview中控机设置所需的串口线，此线由Donview厂家提供。由于不同型号的中控所用的串口线线序不一样，所以要各种串口线都备一条
DESKPro、DP700：8芯直通线
PARTNER ：9芯直通线
SC750、SC730、ZY-200及网络中控：用的是交叉线，如图：
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
4、其他工具
红外学习器、带串口的笔记本
第三部分 投影机
一、投影机控制相关线连接方法
1、投影机电源线连接方法
在系统布线时从讲台到投影机布一条三芯电源线，利用投影机自带的电源接入投影机电源口，另外一端剪断，与所布的电源线相接（注意记住线序，标准线序规则：棕色是火线，蓝色是零线，黄色是地线）；所布的电源线的另一端接入中控系统 投影机电源输出端子处。

机柜内投影机电源连接示意图

投影机电源线连接示意图
2、投影机RS232控制线连接方法
控制线：在系统布线时，从讲台到投影机布一条投影控制线，可以是网线也可以是四芯0.2平方的信号线。
连接方法：
1) 控制线投影机端连接方法：
u 先找到投影机的RS232控制口，通常投影机上会将此口标注为Control或RS232C。
u 观察控制口的类型，通常有8针圆头、9针圆头、9针方头、 15针方头。

u 根据接口类型，选择合适的借口头，进行投影机控制线的焊接。
u 焊接注意事项：查找投影机说明书，找到有关RS232接口定义，确定Rxd及GND引脚，焊接这两个引脚并记住所焊线的颜色。

2) 控制线中控端连接方法：
u 中控这端，将所布的控制线直接接到中控机RS232端子上。
u 连接注意事项：保证焊在投影端控制头上的Rxd引脚的线接到中控机RS232端子处的Txd上，保证焊在投影端控制头上的GND引脚的线接到中控机RS232端子处的GND上。
u 中控机 投影机
Txd Rxd
GND GND

3) 控制线连接注意事项：
u 线序不能错
u 所布控制线，中间不能有接头
u 所布控制线不能有短路和断路现象（可用万用表测试）
u 所布控制线不能与电源线、有线电视线等在一个线槽，且保持平行距离50厘米。
3、投影机与计算机串口相连（如何传输中控设置数据）
Donview ZY-200中控采用ISP在线编程系统。Donview产品自带光盘内的设置软件通过RS232协议（计算机串口与中控机编程口相连），将根据现场使用需求所编制功能数据传输到中控机内，中控使用时脱离计算机，根据自己存储器内存储的功能数据进行工作。如图：计算机与中控机“面板/设置”接口相连。

注意：与中控相连的接口为“面板/设置”接口，对中控设置结束后，此接口连接中控机控制面板。
4、投影机红外控制线的连接方法
用中控机自带的红外发射线做为红外控制线，将其从中剪断，用工程中所布控制线延长，红外发射头粘接到投影机红外接收窗上，绿色接线端子插到中控机IR处。
1) 中控端的连接方法：

2) 投影机端连接方法：

5、红外学习器连线方法

二、中控机设置软件使用方法（RS232方式控制投影机）
1、如何安装设置软件
ZY-200控制系统出厂时已按照绝大多数用户的需求预先作了设置（具体设置情况请参见附录）。若该设置与您的实际应用有区别，则可通过安装Donview 系列控制系统设置程序（本软件在随机附带的系统光盘中）并运行进行设置。
Donview 系列控制系统设置程序运行环境为：
IBM兼容PC机（笔记本电脑也可）：硬盘剩余间4MB以上，至少一个可用RS232串口
操作系统：Microsoft Windows 2000/Windows XP
注意：Donview 系列控制系统设置程序目前提供WIN2000/XP版本，若在其他操作系统上运行有可能出现不能正常运行或设置结果不正确。
1) Donview全系列中控机的设置软件，都集成了市面上能够见到的投影机型号的RS232控制指令驱动库，近2000种型号。
2) 安装设置软件：将中控自带光盘放进光驱，自动弹出界面，选择SC系列中控设置软件。
3) 设置软件使用注意事项：
u 在运行设置软件时保证计算机电源是接到市电插排上的（不能将计算机电源接到被中控所管理的电源输出接口上）。
2、如何使用设置软件
1） 运行设置软件
运行设置软件，从桌面双击“ZY-200中控机设置程序”
2） 选择向导方式
选择“按系统配置向导” 如图1

图1
向导方式详解：设置软件向导方式有两种设置方式可供选择。如图1所示。
系统配置向导：此方式可按照屏幕提示可以设置门锁继电器选择、面板设备环境设置、环境控制功能设定、投影机驱动模版选择。
创建设备向导：此方式可以添加设备标准模版，也可以添加自定义设备。
3） 选择和中控连接的计算机串口
中控连接的计算机那个串口，就选择那个串口。
4） 门锁继电器选择
门锁继电器选择取决于教室内电子讲台是否具备电控锁。如图2

5） 面板设备环境设置
面板设备环境设置， “创建面板设备”是必选项。此处按系统默认即可，点击“下一步”，如图3

说明：如果选择“在大门开/关功能序列中增加解锁/锁定功能”，设置完成后，在执行系统关闭后，面板将被锁定。解锁只能通过执行柜门大门开动作解除锁定。
6） 环境控制功能设定
环境控制功能设定是对所用面板类型的选择、屏幕的选择、音量的选择；这些都是必选项，目前ZY-200只有一种面板，在前面打“√”即可；屏幕前面也打“√”，然后选择各自相应的继电器，后面继电器通断默认即可；音量控制全部选择打“√”。如下图

7） 设备类别选择
按默认选择即可，在【模版名称】下拉列表选择“投影机模版”，然后点击【下一步】如下图

8） 设备通道选择（确定投影机控制方式）
设备通道选择是对投影机等设备的控制端口、音视频通道、继电器通道进行选择。对于投影机模版，只需要选择控制端口和继电器通道即可。控制端口就是对投影机两种控制方式RS232和红外。采用哪种控制取决于投影机的特性（请仔细阅读投影机手册）。为保证对设备控制的可靠性和准确性，建议采用RS232串口方式。如图6

9） 设备驱动选择（选择投影机厂商及型号）
ZY-200提供了国内绝大多数投影机的RS232串口控制驱动程序，它们都在列表中。如图5所示。如果列表中没有您的设备，可访问网站http://www.Donview-下载（网站上的数据会定期更新） ，更新过后还没有你所需要的型号，需要自己定义。请点击【自定义数据】，详细细节请看如何手动添加串口码。

10）选择添加设备结束
选择完所需的投影机厂商及型号后，点击【下一步】再点击 【下一步】再点击【下一步】，然后选择【添加设备结束】 点击【下一步】再点击【完成】，如下图8。

11）传输设置数据到中控机
两种操作方式可以将刚才设置好的功能数据传输到中控机，一种是点击工具条按钮进行传输，如下图9；另一种是点击菜单【工具[T]】下拉菜单的【传输设置到中控机】进行传输，如下图10；传输完毕后软件右下方有文字提示“传输成功”如下图11，中控机会自动重新启动，自动降下屏幕，打开投影机，如果投影机没有打开，请参考后面故障排除方法。

三、如何手动添加RS232指令控制投影机
1、为何要手动添加RS232控制指令
Donview中控系统的设置软件虽然集成了众多的投影机控制驱动，但是还会有一些型号在驱动库里找不到的，比如HP、IBM、DELL、优派等品牌的新推出的型号，就需要施工人员跟投影机厂商或代理商或投影机手册查找RS232控制指令，找到后通过Donview设置软件手动添加RS232驱动。
2、投影机说明书RS232控制指令事例：
具体示例
例：优派投影机PJ686型号，RS232控制指令如下
波特率：9600 数据位：8 停止位：1 校验方式：无校验
Command Format
TYPE1 CODE:
Example: Power ON command is sent to the projector with a CR, the projector returns a “15” or “68D” code
Command (ASCII)
PC

C
0
0
CR

Projector

Processing
Command

1
5

Command List
TYPE1 Command (HEX+CR)
Function
Remarks
C00(43 30 30 0D)
POWER ON

C01(43 30 31 0D)
POWER OFF

C02(43 30 32 0D)
COMPUTER1
Select Source
C04(43 30 34 0D)
COMPUTER2

C03(43 30 33 0D)
YPBPR

C05(43 30 35 0D)
DVI

C06(43 30 36 0D)
VIDEO

C07(43 30 37 0D)
S-VIDEO

解读Command list，C00是控制指令的字符格式，括号内的是控制指令的16进制格式，两者可以通过ASCII表进行转换。
在通过Donview设置软件添加控制指令时，可以不用转换，Donview设置软件同时支持多种格式，软件后台会自动转换为HEX格式。
3、手动添加控制指令操作步骤：
1）设备驱动选择
从第三部分的第二节的第2大点的第9小点开始，选择【自定义数据】 如图12

2）自定义投影驱动数据
在【可以添加的数据】列表中选择要添加的数据名称，先添“开机”，如图13

3）增加串口数据
在【描述】里输入“投影机开机”这是驱动数据描述，然后调整“波特率”“数据位”“停止位”“校验位”等参数，最后输入驱动数据，如图14

注意：输入相关指令，这款投影机指令如上控制列表，开机为：C00，后面加上0D（就是回车的意思），上图红色框出的，详细介绍了数据格式输入规则，请仔细阅读，注意要以西文格式输入，不用使用中文格式输入。
4）增加其他的串口数据
反复执行2） 3）步，添加其他的串口数据“关机”“VGA1”“Video1”，添加完毕后点击【下一步】如图15

5）传输功能数据
一直点击【下一步】，然后点击【添加设备结束】，点击【完成】，参照上一节的第2大点的第10）小点，传输功能数据。
四、如何用红外控制投影机
1、为什么要用红外来控制投影机呢
Donview中控系统不是集成市面可以见到的所有投影机的RS232控制驱动库吗？Donview中控系统是集成了投影机的RS232的驱动库，但是有少数厂商的少数型号不具备RS232控制的功能，所以需要用红外来控制投影机。Donview中控系统的红外采样系统是一个独立的部件，不集成在中控机上，这种方式可以随意调整红外采样的精度及红外码库保存及再次应用到其它的工程中。
2、投影机连线方法
电源线参照第三部分的第一节的第一要点
红外控制线参照第三部分的第一节的第四要点
红外学习器的参照第三部分的第一节的第五要点
3、红外学习注意事项
1) 红外学习器与计算机连接正确
2) 投影机与红外发射线及红外学习器连接正确
3) 红外学习器采集到红外码通过计算机串口传输给Donview设置软件，软件将红外码数据整理存储后通过红外学习器及发射线将信号发射到投影机的红外接收窗，您可以观察投影机是否有相应得动作来判断采样的正确性，如果动作和您所学习投影遥控器按键功能一致，这个红外码可以保存下来，如果无动作或不一致请重新学习。
4、如何红外学习
1） 运行设置软件
运行设置软件，从桌面双击“ZY-200中控机设置程序”
2） 选择向导方式
选择“按系统配置向导” 如图1

图1
3） 选择和中控连接的计算机串口
中控连接的计算机那个串口，就选择那个串口。
4） 门锁继电器选择
门锁继电器选择取决于教室内电子讲台是否具备电控锁。如图2，如果没有电控门锁则此项空置。

5） 面板设备环境设置
面板设备环境设置， “创建面板设备”是必选项。此处按系统默认即可，点击“下一步”，如图3

6） 环境控制功能设定
环境控制功能设定是对所用面板类型的选择、屏幕的选择、音量的选择；这些都是必选项，目前ZY-200只有一种面板，在前面打“√”即可；屏幕前面也打“√”，然后选择各自相应的继电器，后面继电器通断默认即可；音量控制全部选择打“√”。如下图

7） 设备类别选择
按默认选择即可，在【模版名称】下拉列表选择“投影机模版”，然后点击【下一步】如下图

8） 设备通道选择（确定投影机控制方式）
设备通道选择是对投影机等设备的控制端口、音视频通道、继电器通道进行选择。对于投影机模版，只需要选择控制端口和继电器通道即可。控制端口就是对投影机两种控制方式RS232和红外。采用哪种控制取决于投影机的特性（请仔细阅读投影机手册）。此时选择红外方式。如图6

9） 设备驱动选择（确定投影机控制驱动指令）
设备驱动选择有两种，“其他驱动库”是指以前备份好的投影机红外驱动文件，可以直接调用，前提是适合此款投影机和此款中控机型号的。“自定义数据”是指自己添加红外码。此处选择“自定义数据”。点击【自定义数据】如图7

10）用户自定义驱动程序
示例“投影机开机”，点击“开机”，点击左箭头。

出现以下界面：

在描述中输入此功能识别名称，如“on”，点击“开始学习”，将所要学习的遥控器按键正对学习器前方3-10CM按下，如果连接正确以及距离适当，出现以下界面：

此时红外学习另一端（九针公头）如果连接了红外发射接头并连接到设备的红外接收窗，设备应执行相应的动作（学习时按动的键功能），如果没有执行，请点击“否”，程序会自动升高红外发射精度，直到设备执行了相应的动作。
注意：在此时连接设备需要注意红外遥控器与被控设备红外接收窗应隔开，以防止设备是直接接收到遥控器的功能发生动作，而不是通过学习程序采集后通过学习器发出的动作指令。
在学习时如果连接有误、计算机串口损坏、学习方向及距离不适当，将出现以下界面：

此时应检查以上几种情况是否正确，排除后继续指向学习动作。
学习成功后，将出现以下界面：
提示：学习时距离的远近、遥控器的角度、周围的光线等因素的不同，直接影响学习的效果，因此对同一个遥控器按键多次学习的结果也是不一样的（即下图中学习结果内的红外码数据不一致）。学习时把握能够控制设备即可。

依次将所需要学习的按键学习完成即可。

执行下一步，出现以下界面：

此步骤不需设置，执行下一步：

此界面不需设置，执行下一步：

选择“添加设备结束”，下一步，完成。红外设置即完成。

第四部分 如何实现“开门即用，关门即走”功能
一、如何实现“开门即用，关门即走”功能
1、实现此功能的前提
此功能的前提是：必须是配合Donview生产的电子讲台或其它厂家生产的柜门带有触点开关的电子讲台。
2、什么是“开门即用，关门即走”
Donview全系列中控都有此功能，Donview中控配合Donview生产的电子讲台，可以实现自动化的功能，在上课时：任课老师只需打开电子讲台的柜门，不需要操作中控的任何按键，整个系统会自动开启（投影机开启、屏幕降下来）。在下课时：任课老师只需关闭电子讲台的柜门，不需要操作中控的任何按键，整个系统就会自动关闭（投影机关闭、延时三分钟切断其电源、屏幕升上去）。
3、连线方法

Donview生产的电子讲台，会从大门行程开关处引出两根线，将此两个线接入中控机I/O处。软件设置按照标准驱动模版或自定义都默认有此功能。
二、如何取消“开门即用，关门即走”功能
1、为何取消此功能
“开门即用，关门即走”是中控机投影机驱动库驱动模版自带功能，如果实际应用环境没有Donview生产的电子讲台或只想使用其中部分功能，那么中控机的门探测一直处于断开状态，系统一加电，中控系统就会开启（投影机会自动开启，屏幕会自动降下），为了解决这个问题，就必须取消“开门即用，关门即走”功能或修改其中的功能定义。
2、连线方法
将柜门探测口悬空不接线。
3、软件设置修改
1) 取消探测端口设置界面。

点中“探测1”或“探测2”，选择下方“删除探测通道”
2）修改其中部分功能设置界面。
在设置程序的“基本元素信息”中选择“功能序列工作区”，选择“上课”功能序列，点击修改，出现以下界面：
将“当前功能序列功能”中不需要的功能项选中后点击删除即可，

三、如何实现“一键开机，一键关机”功能
1、什么是“一键开机，一键关机”
在上课时：任课老师只需按中控机面板的一个按键，整个系统会自动开启（投影机开启、屏幕降下来）。在下课时：任课老师只需按中控机面板的一个按键，整个系统就会自动关闭（投影机关闭、延时三分钟切断其电源、屏幕升上去）。
2、为何要实现“一键开机，一键关机”功能
在实际应用环境中，没有Donview生产的电子讲台时，就会屏蔽掉“开门即用，关门即走”功能，要实现系统开启和关闭，就必须用面板的按键来代替门探测“开门即用，关门即走”功能，实现系统开启及系统关闭功能，否则系统就无法启动。
3、如何实现“一键开机，一键关机”功能
1）在设置程序向导过程中，系统自动打包控制面板上“备用”键执行系统开、关功能，实际运用为：按动“备用”键，系统执行系统启动功能，重复按下“备用”键，系统执行系统关闭功能。
具体设置实现方式为：运行设置软件，在工具\选中面板维护ZY-200面板

选中“备用”按键，此时“备用”键面板映射的键码为“备用启动”，检查此键码对应的功能序列为双功能（见下图），按动一次是“上课”，重复按动为“屏幕降”。

2）修改按键功能:
参照上图，如果想更改此按钮功能，可在“功能”中选择功能，也可选择“无功能序列”，此时按动此键中控不执行任何动作。

第五部分 如何应用模拟展台
在ZY-200设置程序的系统配置向导中，系统默认的“展台/卡座”面板按键功能为数字展台信号输出，在实际的应用中如果使用的是模拟展台时，需要将“展台/卡座”面板按键功能修改为视频展台信号输出，具体步骤如下（以已选择EPSON820投影机进行系统配置向导为例）：
在设置程序的“基本元素信息”中选择“功能序列工作区”，选择“RGB切换到数字展台”功能序列，点击修改，出现以下界面：

将第一行“调用 EPSON EMP820 投影机：切换到VGA1”删除，在右侧“可用功能”中选择“调用功能序列”，选择“调用 EPSON EMP820 投影机：切换到Video”，点击“加入”。
将第二行“VGA3”删除。
更改后的界面如下：

确定后保存传输到中控机即可。
第六部分 其它设备连接方法
一、台式机

二、笔记本

三、音响设备
1、卡座

2、MIC/音箱

四、展台：
（1）模拟展台连接示意图

（2）数字展台连接示意图

五、视音频设备：
