资料员函授培训教材正文.doc

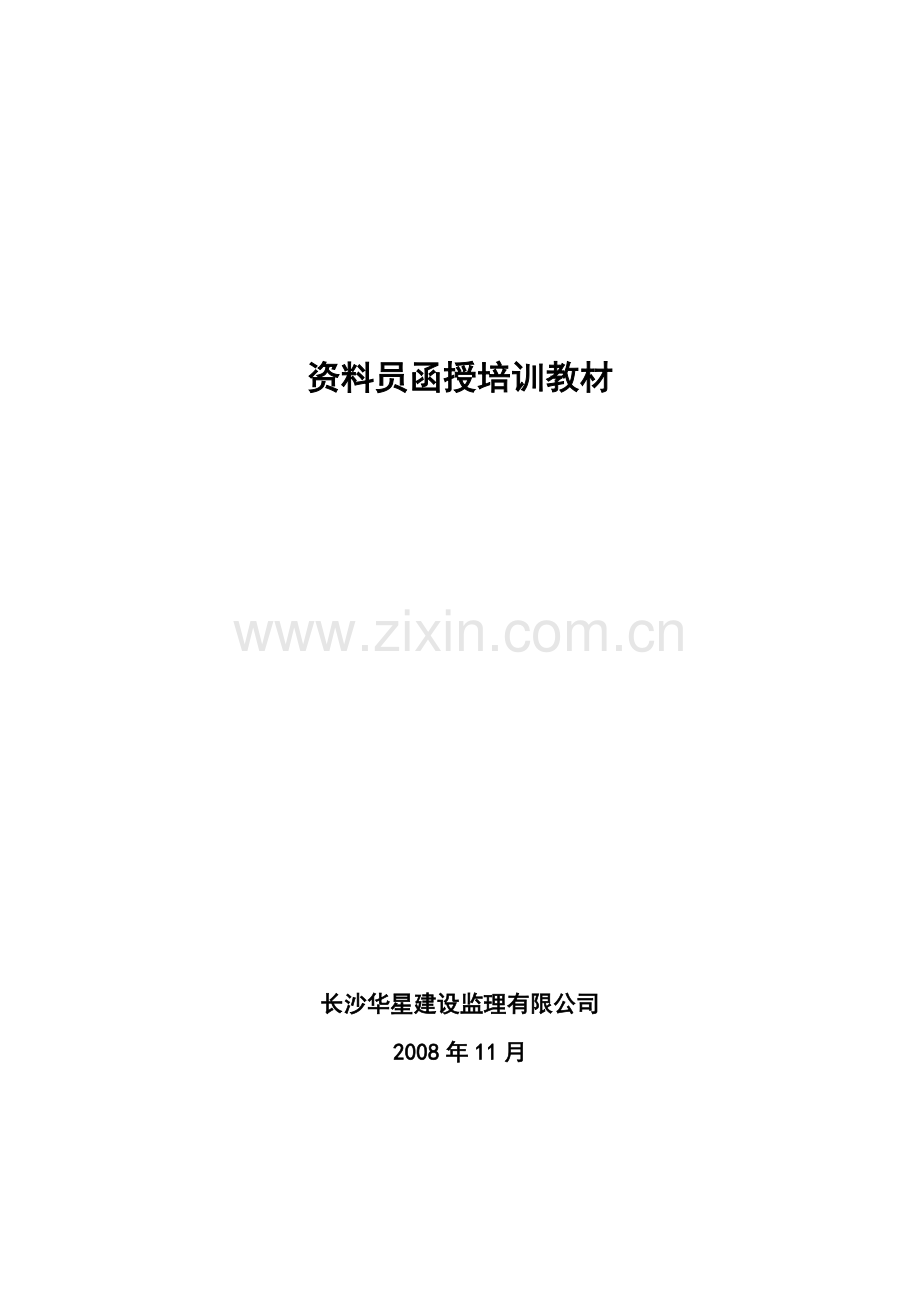

资料员函授培训教材

长沙华星建设监理有限公司
2008年11月

资料员函授培训教材

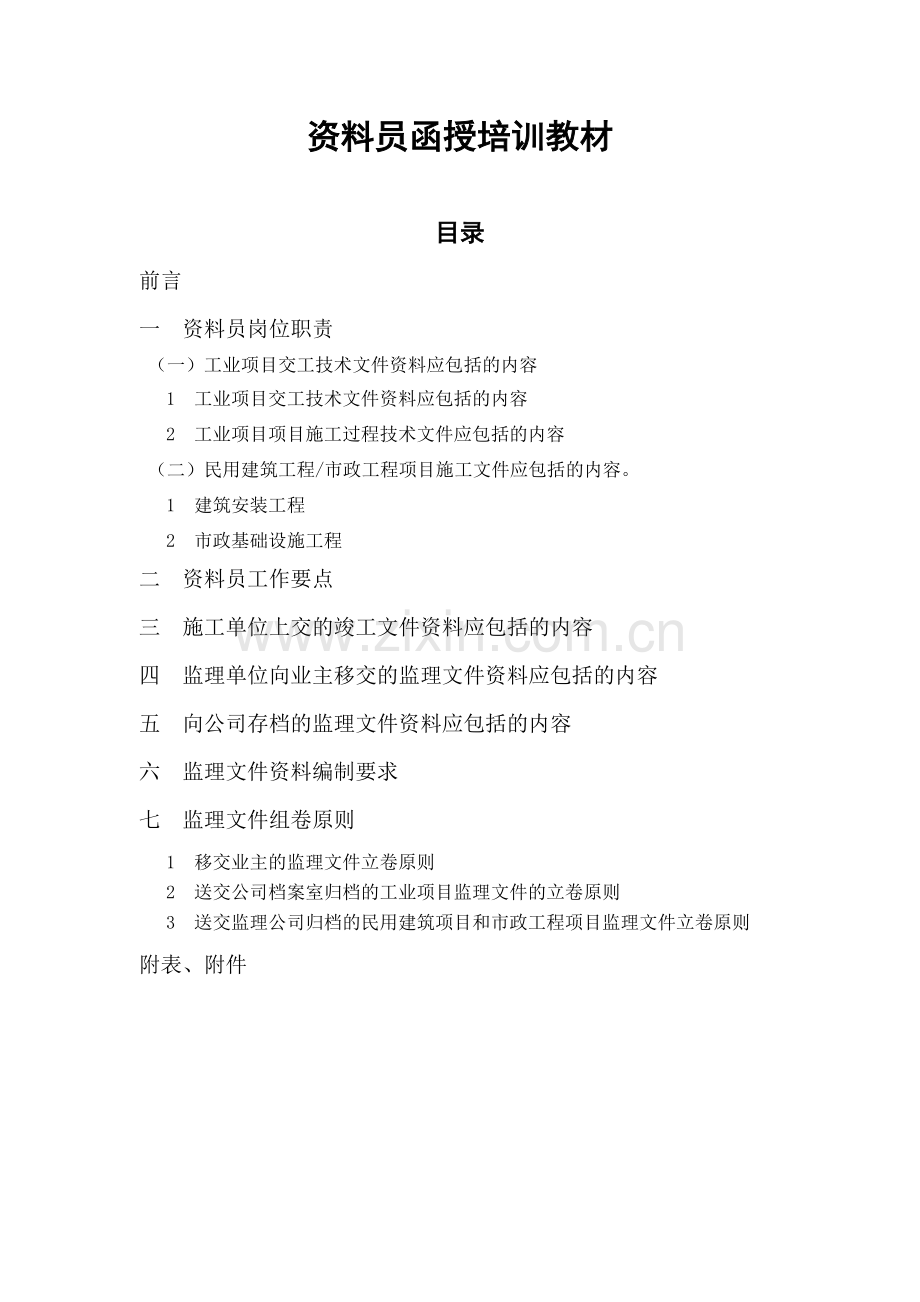

目录
前言
一 资料员岗位职责
（一）工业项目交工技术文件资料应包括的内容
1 工业项目交工技术文件资料应包括的内容
2 工业项目项目施工过程技术文件应包括的内容
（二）民用建筑工程/市政工程项目施工文件应包括的内容。
1 建筑安装工程
2 市政基础设施工程
二 资料员工作要点
三 施工单位上交的竣工文件资料应包括的内容
四 监理单位向业主移交的监理文件资料应包括的内容
五 向公司存档的监理文件资料应包括的内容
六 监理文件资料编制要求
七 监理文件组卷原则
1 移交业主的监理文件立卷原则
2 送交公司档案室归档的工业项目监理文件的立卷原则
3 送交监理公司归档的民用建筑项目和市政工程项目监理文件立卷原则
附表、附件

资料员函授培训教材

前言
根据公司领导的指示，编制项目监理部信息资料管理员（资料员）培训的函授教材，供各位资料员学习和平时开展监理资料收集、整理、归档等工作的参考。其中内容如有不当甚至错漏之处，请随时向公司何自强反馈，以便及时纠错、改进、完善。
本教材由资料员岗位职责、资料员工作要点、施工单位上交的竣工文件资料应包括的内容、监理单位向业主移交的监理文件资料应包括的内容、向公司存档的监理文件资料应包括的内容、监理文件资料编制要求、监理文件组卷原则等七部分组成。另外还附有附表（方便大家理解监理文件组卷组册原则）、附件（方便大家掌握各种表格的表式）。

一 资料员岗位职责

1 信息资料管理员定义
信息资料管理员（以下简称资料员）是总监指定的项目监理部内（专职或兼职）分管工程项目监理信息资料管理（经常也兼管工程合同管理）的监理人员。资料员一般由监理工程师担任，但根据项目监理部具体情况，也可由具有信息资料管理（和合同管理）经验的监理员担任。
2 信息资料管理员岗位职责
■ 加强与业主、EPC单位、施工单位等的联系，保持本工程项目信息交流畅通，文件收发及时，资料传递合规。
■ 根据总监或监理工程师的编写意图/指示精神/有关要求/会议记录等，负责编写打印监理工程师通知单、工作联系单、工程暂停令、监理例会纪要和专题会议纪要、监理周报和月报、监理工作阶段报告及专题报告、监理工作总结等项目监理部的书面文字材料，经总监或监理工程师校审/签署后印发相关单位和人员；
■ 负责监理工程现场的来往文件、各种资料的收发、登记、归档、建档等文件资料管理工作；
■ 建立监理周报、月报和专题报告制度，根据合同规定的时限、方式向业主报送报告、报表等（包括监理月报、周报和监理工作阶段报告及专题报告）；及时向参建各方传递和分送施工协调会和专题会议纪要，及时向公司呈报监理月报、监理部工作月总结、监理人员考勤表等；
■ 督促施工单位制定相应的信息管理规定来保障信息的传递、更新和保存；按照施工合同的规定配合专业监理工程师检查验审施工单位的施工报验资料和竣工资料，确保交工资料符合业主要求；
3 当资料员也兼管工程合同管理工作时，其岗位职责还包括：
■ 在总监理工程师的领导和各专业监理工程师的配合下，负责合同履行情况的跟踪、统计、分析和协调，建立合同控制台帐；
■ 协助总监处理有关合同事项，包括合同变更、合同纠纷和合同索赔；
■ 负责向总监、业主或监理部的有关人员提供合同执行、变更等信息；
■ 完成总监和领导交办的其它工作。

二 资料员工作要点

资料员管理项目监理部文件资料的有关工作要求：
1 资料员应根据要求认真审核收存的资料，不得接受经涂改的报验资料或有缺损的文件，并在整理后分类归档、妥善存放，做到收集及时、存放分类、真实完整，以保持文件的完整性、保密性和可查性。
2 资料员对监理部进场初期的监理合同、监理部人员组成（含总监任命书）、各个施工承包合同、工程施工许可证、工程施工设计图纸、图纸会审/设计交底纪要、第一次工地例会纪要、项目监理规划、各专业监理实施细则、监理部对施工单位的监理工作要求书面交底等文件要专门单盒存放。
3 资料员对监理工作过程中各种现场工程资料——施工单位报审的施工资料、监理签发的监理资料和业主发来的指令文件（含转发的设计变更文件），应按单位工程建立案卷盒(夹)，分专业存放保管并编目，以方便不断增入、查找检索和完工时能尽早整理归档。
4 资料员有权（也有义务）催促监理工程师/总监及时、规范地审签施工单位的报审资料，并督促他们随时留存一份已审签的报审资料。如果施工单位不肯留存一份在监理部，监理人员有权拒绝签字和盖章。不要听信施工单位关于将来竣工时给一份齐全资料的“承诺”，而应坚持随签随存的原则。
5 资料员应及时提醒监理工程师/总监催促施工单位按要求在完成整改并自查合格后及时呈报监理工程师通知回复单/复工报审表。
6 资料员有义务要求监理人员以对工程负责和对自己负责的态度，认真如实地填写和签署表格的有关内容。
①监理人员应对填写的表格的数字、内容和签署的审批意见负责。必须先到现场核验工程施工实体质量/到场材料、构配件、设备实物的外观质量、规格、数量等，不能未验先签。
②监理人员在填写和签署表格时，应字迹清晰、用词准确，不得马虎潦草、随意涂改，切忌含意模糊和易产生歧见的用词。
③凡是必须由总监理工程师签批的栏目，监理工程师不得越权签署；凡是必须由监理工程师签批的表格和栏目，监理员不得越权签署。
④监理员只能单独签署旁站记录表，其它都应由监理工程师/总监理工程师签署。如实在因人员紧缺，施工实体是由监理员现场查验核实，可由监理员签署相关表格，但必须在监理员签署后由监理工程师进行双签。
⑤凡是由监理人员暂时保管的资料，监理人员应妥善而有序地收存保管，条件具备或必要时应及时向资料员移交。
7 资料员负责打印、收存、整理本项目监理部在自身监理工作中发出的各种文件、通知、记录、会议纪要、报告等，负责在发出/收存前检查这些文件、纪要、报告等是否经监理工程师、必要时报总监理工程师审签，是否按规定加盖监理部监理印章。
8 资料员对于收存的来自业主和公司的文件/通知（包括业主转来的设计图纸或变更），签收后应在专门的收文登记本上予以登记。
9 资料员按有关规定向业主移交相关文件资料时，应督请对方接受人员在文件移交登记表上签收；向公司部门传递相关文件资料时，应督请接受人员在文件传递登记表上签收；
10 对调离本监理部的监理人员，应在总监的支持下及时收回其个人暂存的监理过程文件资料和他的监理日记，并及时分别存入相应的分类资料盒内。
11 资料员对已收集的项目监理部资料应采取有效措施妥善保管，借阅必须履行手续。严防监理文件资料丢失、被人私自偷改和有借无还，确保监理文件资料的真实性和完整性。同时，资料员对项目监理部的印章要妥善保管和严格规范使用，严禁让施工单位人员擅自使用。
12 资料员应协助总监/监理工程师，按照相关标准规范和业主的要求，指导、督促、检查施工单位资料员规范化的做好平时工程施工过程资料的编制报审工作和完工时工程竣工资料的整理报审工作。

三 施工单位上交的交工文件资料应包括的内容

为了确保工程竣工时施工单位报审的交工资料符合规范/业主的要求，资料员应协助总监/监理工程师，按照相关标准规范的要求，指导、督促、检查施工单位资料员规范化的做好平时工程施工过程资料的编制报审工作和完工时工程交工资料的整理报审工作。这方面对监理部资料员的要求是：
1 资料员有必要掌握本项目施工单位上交的交工文件资料应包括的内容。下面分工业项目和民用建筑项目对此进行介绍，这些是通用性的内容。
2 各项目监理资料员应在交工文件资料通用性内容的基础上，根据自己项目的具体情况和业主的要求，在项目开工后及早向施工单位资料员明确本项目交工文件资料应包括的内容和表式，让他们平时就做到按要求规范报验表格。
3 资料员应要求各施工单位资料员在施工过程中，做到及时呈报必须报验的各类报审表、申请表、报验单、回复单等，以及必有的附件。
4 资料员应严格执行“监理必须当即留存一份已审签的报审资料”的规定。
5 对施工单位不合格的报验/报审资料（附件不全/随意涂改/内容填写不符合要求/未盖公章/未签名/签名不是手写/日期不正确等），资料员应坚持原则予以退回，责令完善后重新呈报。
6 资料员要热情帮助/耐心指导/经常督促施工单位资料员提高报验/报审资料的规范性和及时性

（一）工业项目交工技术文件资料应包括的内容
根据国家发改委批准发布的SH/T3503-2007《石油化工工程建设项目交工技术文件规定》和SH/T3543-2007《石油化工工程建设项目施工过程技术文件规定》的规定，石油化工工程项目的交工技术文件资料包括交工技术文件和施工过程技术文件两部分。本教材以这两个《规定》为蓝本，列举工业项目交工技术文件资料应包括的这两部分内容，公司承接的石油化工工程项目、化工工程项目宜按此操作，其他工业项目可参考执行。当业主有要求时，工业项目中的土建工程的施工用表，也可采用当地建设主管部门

1 工业项目交工技术文件应包括的内容
国家发改委批准发布（2008年5月1 日实施）的SH/T3503-2007《石油化工工程建设项目交工技术文件规定》规定：交工技术文件是反映工程安全质量和使用功能符合要求，且对建设项目交付和检维修有指导意义需提交建设单位保存的质量见证性文件。
下面列举SH/T3503-2007《石油化工工程建设项目交工技术文件规定》规定的表格清单（记录名称后括号内为SH/T3503的该记录表格代号），供各位监理人员督促施工单位规范报验表格时使用。
这些表格的表式详见本教材的附件一“SH/T3503-2007《石油化工工程建设项目交工技术文件规定》规定的项目交工技术文件表格的表式”。
1 。1 交工技术文件通用表：
1．1．1 石油化工工程建设交工技术文件外封面（J101A）；
1．1．2 石油化工工程建设交工技术文件内封面（J101B）；
1．1．3 石油化工工程建设交工技术文件内封面（J101C）；
1．1．4 石油化工工程建设交工技术文件内封面（J101D）
1．1．5 交工技术文件总目录（J102）；
1．1．6 交工技术文件目录（J103）；
1．1．7 交工技术文件说明（J104）；
1．1．8 开工报告（J105A）；
1．1．9 开工报告（J105B）；
1．1．10 工程中间交接证书（J106A）；
1．1．11工程中间交接证书（J106B）；
1．1．12 工程交工证书（J107）；
1．1．13 工程交工证书（J107）；
1．1．14 交工技术文件移交证书（J108A）；
1．1．15 交工技术文件移交证书（J108B）；
1．1．16 重大质量事故处理报告（J109）；
1．1．17 工程变更一览表（J110）；
1．1．18 隐蔽工程记录（J111）；
1．1．19 工程联络单（J112）；
1．1．20 合格焊工登记表（J113）；
1．1．21 无损检测人员登记表（J114）；
1．1．22 开箱检验记录（一）（J115A）；
1．1．23 开箱检验记录（一）（J115A）；
1．1．24 防腐工程施工质量验收记录（J116）；
1．1．25 隔热工程施工质量验收记录（J117）；
1．1．26 接地电阻测量记录（J118）；
1．1．27 安全阀调整试验记录（J119）；
1．1．28 安全附件安装检查记录（J120）；
1．1．29 射线检测结果确认表（J121）；
1．1．30 射线检测报告（一）（J122-1）；
1．1．31 射线检测报告（二）（J122-2）；
1．1．32 焊缝超声检测报告（一）（J123-1）；
1．1．33 焊缝超声检测报告（二）（J123-2）；
1．1．34 材料超声检测报告（一）（J124-1）；
1．1．35 材料超声检测报告（二）（J124-2）；
1．1．36 超声波测厚报告（一）（J125-1）；
1．1．37 超声波测厚报告（二）（J125-2）；
1．1．38 磁粉检测报告（一）（J126-1）；
1．1．39 磁粉检测报告（二）（J126-2）；
1．1．40 渗透检测报告（一）（J127-1）；
1．1．41 渗透检测报告（二）（J127-2）；
1．1．42 金属材料化学成分分析检验报告（J128）；
1．1．43 硬度检验报告（J129）；
1．1．44 垫铁隐蔽记录（J130）。

1．2 土建工程用表：
1．2．1 地基验槽（底）记录（J201）；
1．2．2 地基处理记录（J202）；
1．2．3 工程定位测量记录（J203）；
1．2．4 设备基础复测记录（J204）；
1．2．5 块体式设备基础允许偏差项目复测记录（J205）；
1．2．6 整体框架式设备基础允许偏差项目复测记录（J206）；
1．2．7 储罐基础允许偏差项目复测记录（一）（J207-1）；
1．2．8 储罐基础允许偏差项目复测记录（二）（J207-2）；
1．2．9 球形罐储基础允许偏差项目复测记录（J208）；
1．2．10 基础沉降复测记录（J209）；
1．2．11 水池蓄水试验记录（J210）。

1．3 设备安装工程用表：
1．3．1 机器安装检验记录（J301）；
1．3．2 轴对中记录（J302）；
1．3．3 机组轴对中记录（J303）；
1．3．4 空冷式换热器风机安装检验记录（J304）；
1．3．5 机器组装质量确认记录（J305）；
1．3．6 机器单机试车记录（J306）；
1．3．7 机组试车条件确认记录（J307）；
1．3．8 往复式压缩机试车记录（一）（J308-1）；
1．3．9 往复式压缩机试车记录（二）（J308-2）；
1．3．10 离心式压缩机试车记录（一）（J309-1）；
1．3．11 离心式压缩机试车记录（二）（J309-2）；
1．3．12 离心式压缩机试车记录（三）（J309-3）；
1．3．13 汽轮机/燃气轮机试车记录（一）（J310-1）；
1．3．14 汽轮机/燃气轮机试车记录（二）（J310-2）；
1．3．15 电动机试车记录（J311）；
1．3．16 变速器试车记录（J312）；
1．3．17 釜类设备安装检验记录（J313）；
1．3．18 立式设备安装检验记录（J314）；
1．3．19 卧式设备安装检验记录（J315）；
1．3．20 塔盘安装检验记录（J316）；
1．3．21 设备填充检验记录（J317）；
1．3．22 催化反应/沉降器附件安装检验记录（J318）；
1．3．23 催化再生器附件安装检验记录（J319）；
1．3．24 立式圆筒形储罐组装质量检验记录（J320）；
1．3．25 立式圆筒形储罐试验记录（J321）；
1．3．26 湿式气柜组装质量检验记录（J322）；
1．3．27 湿式气柜试验记录（J323）；
1．3．28 干式气柜组装质量检验记录（J324）；
1．3．29 干式气柜试验记录（J325）；
1．3．30 火矩塔架和管筒安装检验记录（J326）；
1．3．31 隔热耐磨衬里质量检验记录（J337）；
1．3．32 换热器耐压和严密性试验记录（J328）；
1．3．33 设备耐压/严密性试验记录（J329）；
1．3．34 常压设备热处理报告（J330）；
1．3．35 管式炉炉体钢结构安装检验记录（J331）；
1．3．36 炉管通球试验记录（J332）；
1．3．37 管式炉附件安装质量检验记录（J333）；
1．3．38 耐火砖砌筑炉衬质量检验记录（J334）；
1．3．39 耐火浇注料炉衬质量检验记录（J335）；
1．3．40 耐火纤维模块炉衬质量检验记录（J336）。

1．4 管道安装工程用表
1．4．1 管道组成件验证性和补充性检验记录；（J401）
1．4．2 阀门试验确认表（J402）；
1．4．3 弹簧支/吊架安装检验记录（J403）
1．4．4 滑动/固定管托安装检验记录（J404）
1．4．5 管道补偿器安装检验记录（J405）；
1．4．6 管道系统耐压试验条件确认与试验记录（一）（J406-1）；
1．4．7 管道系统耐压试验条件确认与试验记录（二）（J406-1）；
1．4．8 管道系统泄露性/真空试验条件确认与试验记录（J407）；
1．4．9 管道吹扫/清洗检验记录（J408）；
1．4．10 给排水压力管道耐压试验条件确认与试验记录（J409）；
1．4．11 给排水无压力管道闭水试验条件确认与试验记录（J410）；
1．4．12 管道焊接接头热处理报告（一）（J411-1）；
1．4．13 管道焊接接头热处理报告（二）（J411-2）；
1．4．14 管道焊接接头射线检测比例确认表（一）（J412-1）；
1．4．15 管道焊接接头射线检测比例确认表（二）（J412-2）；
1．4．16 管道静电接地测试记录（J413）；
1．4．17 管道材料发放一览表（J414）。

1．5 电气安装工程用表
1．5．1 电气设备试验项目确认表（J501）；
1．5．2 交流电动机安装检验与空载运行记录（J502）；
1．5．3 变压器安装检验记录（J503）；
1．5．4 高/低压开关柜安装检验记录（J504）；
1．5．5 保护/控制盘（屏）安装检验记录（J505）；
1．5．6 直流系统、不间断电源（UPS）安装检验记录（J506）；
1．5．7 电缆敷设及绝缘检测记录（J507）；
1．5．8 火灾自动报警系统安装检验记录（J508）。

1．6 仪表安装方面的施工记录
1．6．1 DCS机柜/仪表盘/操作台安装检验记录（J601）；
1．6．2 综合控制系统基本功能检测记录（J602）；
1．6．3 报警/联锁系统及可编程序控制系统调试记录（J603）；
1．6．4 DCS/SIS送电条件确认表（J604）；
1．6．5 仪表设备校验项目确认表（J605）；
1．6．6 联校试验条件确认表（J606）；
1．6．7 联调试记录（J607）；
1．6．8 仪表管道耐压/严密性试验记录（J608）；
1．6．9 仪表管道泄露性/真空度试验条件确认与试验记录（J609）。

2 工业项目项目施工过程技术文件应包括的内容
国家发展和改革委员会批准发布（2008年5月1日实施）的SH/T3543-2007《石油化工工程建设项目施工过程技术文件规定》规定：施工过程技术文件是施工单位在建设工程项目施工过程形成的质量管理文件、质量控制记录、安全质量见证等技术文件的总称。在建设工程项目交工技术文件向建设单位移交并签署交工文件移交证书后，由施工单位自行归档。该标准还规定：虽说施工过程技术文件一般不上交建设单位，但明确规定：施工单位应按质量管理程序、设计文件和标准规范的要求，及时向建设项目管理单位（建设单位或总承包单位）和监理单位报验，并取得确认文件。因此，监理人员对施工过程技术文件的内容也应了解，以便对这些报验的施工过程技术文件进行确认。
下面列举SH/T3503-2007《石油化工工程建设项目施工过程技术文件规定》规定的表格清单（记录名称后括号内为SH/T3503的该记录表格代号），供各位监理人员督促施工单位规范报验表格时使用。
这些表格的表式详见本教材的附件二“SH/T3543-2007《石油化工工程建设项目施工过程技术文件规定》规定的项目施工过程技术文件表格的表式”。
2．1 施工过程文件通用表
2．1．1 施工过程技术文件外封面（G101A）；
2．1．2 施工过程技术文件内封面（G101B）；
2．1．3 施工过程技术文件总目录（G102）；
2．1．4 施工过程技术文件目录（G103）
2．1．5 施工过程技术文件说明（G104）；
2．1．6 施工过程技术文件归档移交证书（G105）；
2．1．7 质量体系人员登记表（G106）；
2．1．8 特殊设备作业人员登记表（G107）；
2．1．9 特殊工种作业人员登记表（G108）；
2．1．10 周期检定计量器具清单（G109）；
2．1．11 施工图核查记录（G110）；
2．1．12 技术交底记录（G111）；
2．1．13 工序交接记录（G112）；
2．1．14 质量控制点检查记录（G113）；
2．1．15 设备/材料质量证明文件一览表（G114）；
2．1．16 防腐绝缘层电火花检测报告（G115）；
2．1．17 二次灌浆记录（G116）；
2．1．18 焊条烘烤记录（G117）；
2．1．19 焊条发放回收记录（G118）；
2．1．20 焊丝发放记录（G119）；
2．1．21 焊剂发放记录（G120）；
2．1．22 焊材库温/湿度记录（G121）；
2．1．23 安装检查记录（G122）；
2．1．24 试验/调校记录（G122）；
2．1．25 无损检测委托书（G124）；
2．1．26 无损检测结果通知单（G125）。

2．2 土建工程施工用表
2．2．1 钢框架安装记录（G201）；
2．2．2 钢桁架安装记录（G202）；
2．2．3 钢网架安装记录（G203）；
2．2．4 钢吊车梁安装记录（G204）；
2．2．5 高强螺栓连接检查记录（G205）；
2．2．6 钢筋混凝土构件吊装检查记录（G206）；
2．2．7 建筑工程防腐蚀施工检查记录（G207）；
2．2．8 防水工程试水检查记录（G208）；
2．2．9 防火层施工检查记录（G209）。

2．3 设备安装工程施工用表
2．3．1 机器机器拆检及组装记录（G301）；
2．3．2 齿式联轴器组装记录（G302）；
2．3．3 膜片式联轴器组装记录（G303）；
2．3．4 变速箱齿轮轴转子跳动量检查记录（G304）；
2．3．5 变速箱齿轮组装记录（G305）；
2．3．6 径向滑动轴承组装记录（G306）；
2．3．7止推滑动轴承组装记录（G307）；
2．3．8 油封间隙检查记录（G308）；
2．3．9 电动机/发电机组装记录（G309）；
2．3．10 电动机/发电机定子与转子间空气间隙检查记录（G310）；
2．3．11 汽轮机转子跳动量检查记录（G311）；
2．3．12 汽轮机转子装配间隙检查记录（G312）；
2．3．13 汽轮机喷嘴与叶片间隙检查记录（G313）；
2．3．14 离心压缩机转子跳动量检查记录（G314）；
2．3．15 离心压缩机转子迷宫（梳齿）密封装配间隙检查记录（G315）；
2．3．16机组滑销系统间隙检查记录（G316）；
2．3．17 烟机转子跳动量检查记录（G317）；
2．3．18 烟机转子各部间隙检查记录（G318）；
2．3．19 AV轴流压缩机导向键间隙检查记录（G319）；
2．3．20 AV轴流压缩机支腿间隙检查记录（G320）；
2．3．21 AV轴流压缩机伺服马达检查记录（G321）；
2．3．22 AV轴流压缩机静叶角度开度检查记录（G322）；
2．3．23 AV轴流压缩机调节缸两侧支撑装配间隙检查记录（G323）；
2．3．24 AV轴流压缩机静叶驱动环与滑块间隙检查记录（G324）；
2．3．25 AV轴流压缩机转子跳动量检查记录（G325）；
2．3．26 转子迷宫密封间隙检查记录（G326）；
2．3．27 AV轴流压缩机叶顶间隙检查记录（G327）；
2．3．28 转子位置检查记录（G328）；
2．3．29 往复式压缩机找平找正记录（卧式）（G329）；
2．3．30 往复式压缩机找平找正记录（立式）（G330）；
2．3．31 往复式压缩机曲柄臂间距检查记录（G331）；
2．3．32 往复式压缩机主轴轴线与中体滑道轴线垂直度检查记录（G332）；
2．3．33 往复式压缩机主轴瓦与推力轴瓦间隙检查记录（G333）；
2．3．34 往复式压缩机十字头与中体滑道间隙检查记录（G334）；
2．3．35 往复式压缩机十字头与中体滑道间隙检查记录（G335）；
2．3．36 往复式压缩机连杆组装记录（G336）；
2．3．37 往复式压缩气缸余隙检查记录（G337）；
2．3．38 往复式压缩机活塞与气缸周围间隙检查记录（G338）；
2．3．39 往复式压缩机活塞环安装记录（G339）；
2．3．40 往复式压缩机填料函各部间隙检查记录（G340）；
2．3．41 炉砖架安装检查记录（G341）；
2．3．42 炉锚固件检查记录（G342）；
2．3．43 炉管板/管架安装检查记录（G343）；
2．3．44 燃烧器安装检查记录（G344）；
2．3．45 炉管吹扫记录（G345）；
2．3．46 衬里浇注料搅拌记录（G346）；
2．3．47 衬里养护记录（G347）；
2．3．48 衬里工程试块成型记录（G348）；
2．3．49 现场组焊设备焊接工作记录（G349）；
2．3．50 空冷式换热器构架安装记录（G350）。
2．4 管道安装工程施工用表
2．4．1 管道焊接接头无损检测日委托单（G401）；
2．4．2 连接机器管道安装检查记录（G402）；
2．4．3 管道焊接工作记录（G403）；
4．1．4 管道对接焊接接头报验/检查记录（G404）；
2．4．5 带方向阀门安装检查记录（G405）；
2．4．6 给排水压力管道放水法试验记录（G406）；
2．4．7 给排水压力管道注水法试验记录（G407）；
2．4．8 给排水无压力管道闭水试验记录（G408）；
2．4．9 金属环垫/透镜垫接触线检查记录（G409）；
2．4．10 压力管道元件与焊接材料质量证明文件一览表（G410）；
2．4．11 阀门检验试验记录（G411）；
2．4．12 管道化学清洗过程检查记录（G412）；
2．4．13 仪表取源部件开孔/焊接检查记录（G413）；
2．4．14 管道焊接工艺检查记录（G414）；
2．4．15 钢管检查验收记录（G415）；
2．4．16 管道材料色标检查/标识记录（G416）；
2．4．17 管道宏观检查记录表（G417）。

2．5 电气安装工程施工用表
2．5．1 电气设备交接试验记录首页（G501）；
2．5．2 交流电动机试验记录（G502）；
2．5．3 直流电机试验记录（G503）；
2．5．4 电力变压器试验记录（G504）；
2．5．5 电压互感器试验记录（G505）；
2．5．6 电流互感器试验记录（G506）；
2．5．7 真空断路器试验记录（G507）；
2．5．8 电力电缆试验记录（G508）；
2．5．9 并联电容器试验记录（G509）；
2．5．10氧化锌避雷器试验记录（G510）；
2．5．11 交流耐压试验记录（G511）；
2．5，12 电流／电压继电器试验记录（G512）；
2．5．13 时间继电器试验记录（G513）；
2．5．14 中间／信号继电器试验记录（G514）；
2．5．15 电测量指示仪表检验记录（G5185）；
2．5．16 零序保护系统试验记录（G516）；
2．5．17 电机抽芯检查记录（G517）；
2．5．18 电机干燥检查记录（G518）；
2．5．19 变压器器身检查记录（G519）；
2．5．20 变压器干燥记录（G520）；
2．5．21 断路器安装调整记录（G521）；
2．5．22 隔离开关／负荷开关安装调整记录（G522）；
2．5．23 蓄电池充放电记录（一）（G523-1）；
2．5．24 蓄电池充放电记录（二）（G523-2）；
2．5．25 电气照明安装检查记录（G524）；
2．5．26 电伴热安装检查记录（G525）；
2．5．27 电缆桥架安装检查记录（G526）。

2．6 仪表安装工程施工用表
2．6．1 变送器/转换器调校记录（G601）；
2．6．2 调节器调校记录（一）（G602-1）；
2．6．3 调节器调校记录（二）（G602-2）；
2．6．4 调节阀/执行器/开关阀调校记录（G603）；
2．6．5 指示/记录仪调校记录（G604）；
2．6．6 热电偶/热电阻调校记录（G605）；
2．6．7 物位仪表调校记录（G606）；
2．6．8 计算器调校记录（G607）；
2．6．9 积算器调校记录（G608）；
2．6．10 安全栅/分配器/选择器调校记录（G609）；
2．6．11 就地指示仪调校记录（直读式压力计、温度计）（G610）；
2．6．12 工艺开关调校记录（G611）；
2．6．13 分析仪调校记录（G612）；
2．6．14 节流装置安装检查记录（G617）；
2．6．15 电缆/电线敷设与绝缘电阻测量记录（G620）；
2．6．16 电缆安装检查记录（G15）；
2．6．17 汇线槽/桥架安装检查记录（G616）；
2．6．18 现场仪表安装检查记录（G617）；
2．6．18 FF及HART变送器/转换器检查记录（G618）；
2．6．20 智能仪表功能参数检查记录（G619）；
2．6．21 智能仪表功能模块记录（G620）；
2．6．22 智能仪表程序记录（G621）；
2．6．23 综合控制系统硬点/软点检查记录（G622）；
2．6．24 绝缘安装测量记录（G623）；
2．6．25 仪表管路脱脂/酸洗记录（G624）。

2．7 压力容器现场组焊工程用表
2．7．1 压力容器产品质量证明书（G701）；
2．7．2 产品合格证（G702）；
2．7．3 产品技术特性（G703）；
2．7．4 产品主要受压元件使用材料一览表（含焊接材料）（G704）；
2．7．5 产品制造变更报告（G705）；
2．7．6 现场组装记录（G706）；
2．7．7 焊工分布图（G707）；
2．7．8 焊接接头表面质量检查记录（G708）；
2．7．9 产品焊接试板力学和弯曲性能检验报告（G709）；
2．7．10 压力试验检验报告（G710）；
2．7．11 压力容器外观及几何尺寸检验报告（G711）；
2．7．12 球壳板/支柱到货检验报告（G712）；
2．7．13 球形储罐预制件检查记录 赤道带/温带板（G713）；
2．7．14 球形储罐预制件检查记录 极板/极中板（G714）；
2．7．15 球形储罐预制件检查记录 支柱（G715）；
2．7．16 球形储罐组装尺寸检查记录（一）（G716）；
2．7．17 球形储罐组装尺寸检查记录（二）（G717）；
2．7．18 球形储罐支柱检查记录（G718）；
2．7．19 球形储罐焊后几何尺寸检查记录（G719）；
2．7．20 设备热处理报告（G720）；
2．7．21 设备开孔接管检查记录（G721）。

2．8 起重机械施工用表
2．8．1 起重机轨道与车档安装检查记录（G801）；
2．8．2 手动单梁起重机检查记录（G802）；
2．8．3 手动双梁起重机安装检查记录（G803）；
2．8．4 手动单梁悬挂起重机安装检查记录（G804）；
2．8．5 电动单梁起重机安装检查记录（G805）；
2．8．6 电动葫芦双梁起重机安装检查记录（G806）；
2．8．7 电动单梁悬挂起重机安装检查记录（G807）；
2．8．8 通用桥式起重机安装检查记录（G8018）；
2．8．9 双梁通用门式起重机和装卸桥安装检查记录（G809）；
2．8．10 单主梁通用门式起重机和装卸桥安装检查记录（G8010）；
2．8．11 壁上起重机和柱式悬臂起重机安装记录（G8011）；
2．8．12 起重机械负荷试验条件确认表（G812）；
2．8．13 起重机械空负荷试验记录（G813）；
2．8．14 起重机械负荷试验记录（G814）。

（二）民用建筑工程/市政工程项目施工文件应包括的内容。
本教材以国家标准GB/T50328-2001《建设工程文件归档整理规范》为蓝本，列举民用建筑工程/市政工程项目应上交业主的施工文件(交工技术文件)应包括的内容。民用建筑工程/市政工程项目的交工技术文件表格，一般采用当地（省、市、县）建设主管部门/质量安全监督站规定的施工过程用表表格，也可根据业主要求采用业主指定的施工过程用表表格。
1 建筑安装工程
1．1 土建建筑与结构）工程
1．1．1 施工技术准备文件
① 施工组织设计；
② 图纸会审记录；
③ 施工预算的编制和审查；
④ 施工日志。
1．1．2 施工现场准备
① 控制网设置资料；
② 工程定位测量资料；
③ 基槽开挖线测量资料；
④ 施工安全措施；
⑤ 施工环保措施。
1．1．3 地基处理记录
① 地基钎探记录和钎探平面布点图；
② 验槽记录和地基处理记录；
③ 桩基施工记录；
④ 试桩记录。
1．1．4工程图纸变更记录；
① 设计会议会审记录；
② 设计变更记录；
③ 工程洽商记录。
1．1．5施工材料、预制构件质量证明文件及复试试验报告
① 工程物质批次汇总表；
② 工程物质进场报验表；
③ 砂、石、砖、水泥、钢筋、防水材料、隔热保温材料、防腐材料、轻集料出厂证明文件；
④ 砂、石、砖、水泥、钢筋、防水材料、隔热保温材料、防腐材料、轻集料试验汇总表；
⑤ 砂、石、砖、水泥、钢筋、防水材料、轻集料、焊条、沥青复试试验报告；
⑥ 预制构件（钢、混凝土）出厂合格证、试验记录。
1．1．6 施工试验记录
① 土壤（素土、灰土）干密度试验报告；
② 土壤（素土、灰土）击实试验报告；
③ 砂浆配合比通知单；
④ 砂浆（试块）抗压强度试验报告；
⑤ 混凝土配合比通知单；
⑥ 混凝土（试块）抗压强度试验报告；
⑦ 混凝土抗渗试验报告；
⑧ 商品混凝土出厂合格证、复试报告；
⑨ 钢筋接头（焊接）试验报告；
⑩ 防水工程试水检查记录；
⑾ 楼地面、屋面坡度检查记录；
⑿ 土壤、砂浆、混凝土、钢筋连接、混凝土抗渗试验报告汇总表。
1．1．7 隐蔽工程检查记录
① 基础和主体结构钢筋工程隐蔽工程检查记录；
② 钢结构工程隐蔽工程检查记录；
③ 防水工程隐蔽工程检查记录；
④ 高程控制隐蔽工程检查记录。
1．1．8 施工记录
① 工程定位测量检查记录；
② 预检工程检查记录；
③ 冬施混凝土搅拌测温记录；
④ 冬施混凝土养护测温记录；
⑤ 烟道、垃圾道检查记录；
⑥ 沉降观测记录；
⑦ 结构吊装记录；
⑧ 现场施工预应力记录；
⑨ 工程竣工测量；
⑩
