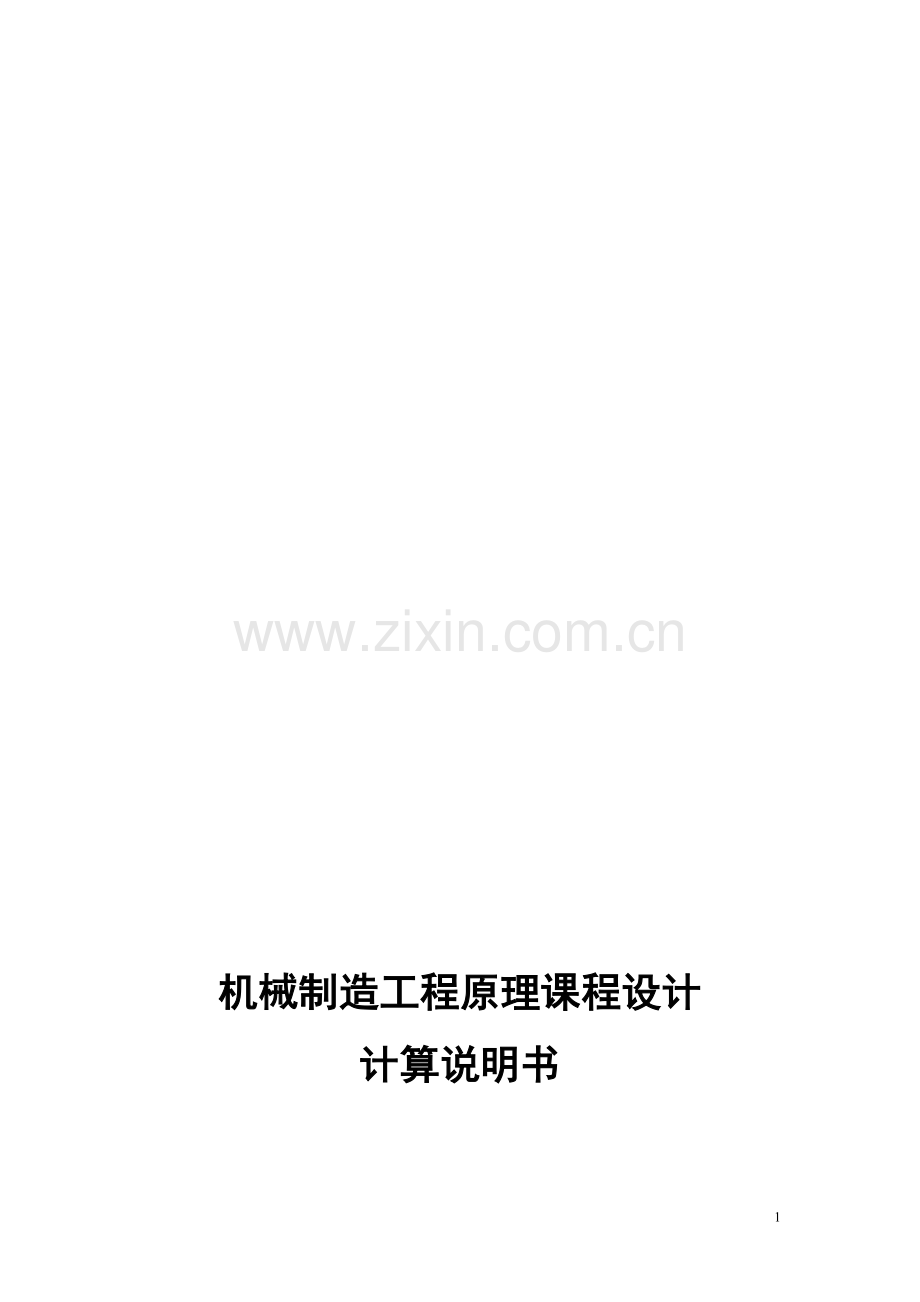

机械制造工程原理课程设计
计算说明书

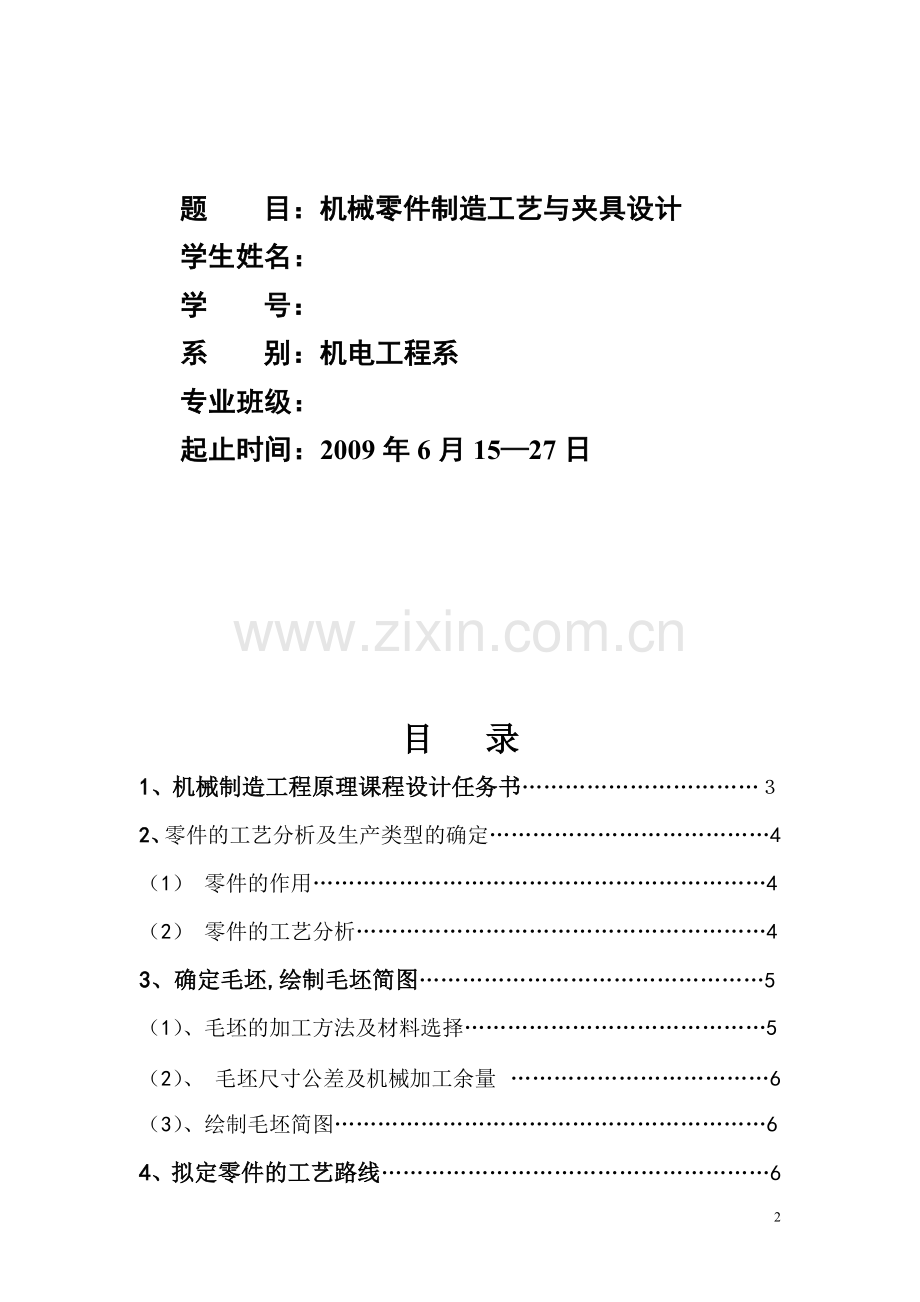

题 目：机械零件制造工艺与夹具设计
学生姓名：
学 号：
系 别：机电工程系
专业班级：
起止时间：2009年6月15—27日

目 录
1、机械制造工程原理课程设计任务书……………………………３
2、零件的工艺分析及生产类型的确定…………………………………4
（1） 零件的作用………………………………………………………4
（2） 零件的工艺分析…………………………………………………4
3、确定毛坯,绘制毛坯简图…………………………………………5
（1）、毛坯的加工方法及材料选择……………………………………5
（2）、 毛坯尺寸公差及机械加工余量………………………………6
（3）、绘制毛坯简图……………………………………………………6
4、拟定零件的工艺路线………………………………………………6
（1）、 基面的选择………………………………………………………6
（2）、定位基准的选择…………………………………………………7
（3）、表面加工方法的确定……………………………………………8
（4）、加工阶段的划分…………………………………………………8
（5）、工序的集中与分散………………………………………………9
（6）、工序顺序的安排…………………………………………………9
（7）、确定工艺路线……………………………………………………10
5、加工余量工序尺寸和公差的确定 ……………………………11
（1）、机械加工余量……………………………………………………11
（2）、工序尺寸…………………………………………………………12
６、机械加工工序卡…………………………………………………14
7、夹具设计……………………………………………………………14
设计总结 ……………………………………………………………16
参考文献 ……………………………………………………………17
一、机械制造工程原理课程设计任务书
学生姓名

专业班级

学号

指导教师姓名及职称

题 目
机械零件制造工艺与夹具设计
主要任务与具体要求
1。教材P283图7-64所示零件工艺分析；（N=10000件）
2。毛坯选择及毛坯图设计（3号图）；
3。加工方法及工艺路线的确定；
4。工序内容的确定及机械加工工序卡设计；
5。钻4*φ11和4*φ16夹具设计（总图≥1号图；零件图≥4号图）；
6。 编印设计计算说明书一份（10页、1。5万字以上）

进度安排（共二周12天，含第一周星期六、日）
第1天: 工艺分析；
第2天：毛坯选择及毛坯图设计；
第3-6天：加工方法、工艺路线的确定及工序内容的确定；
第7-10天: 机床夹夹具设计；
第11天: 编印设计计算说明书 ；
第12天（星期五）: 答辩评定成绩。

主要参考文献
机械制造技术基础
机械制造技术基础课程设计
机床夹具设设计图册
机械制图

系审核意见：

审核人签名及系公章： 年 月 日
任务下达人（签字）

2007年5 月 日
任务接受人（签字）

年 月 日
备注：1、本任务书一式三份，由指导教师填写相关栏目，经系审核同意后，系、教师和学生各执一份。
2、本任务书须与学生的毕业设计（论文）一并装订存档。

二、零件的工艺分析及生产类型的确定
1、零件的用途
教材P283图7-64题目给定的零件为轴承座，一般轴承座加工精度要求都不高，最高的加工精度为表面粗糙度1.6μm，其中心孔及其顶上的M8孔的加工精度要求比较高，要确保所需的垂直度及平行度要求。
2、零件的工艺分析
（一）轴承座总共有三个加工表面、一个轴承孔、四个螺栓孔、一个加油孔和两个定位孔。
它们之间有一定的粗糙度要求如下：
前端面：表面粗糙度为1.6μm。
后端面：表面粗糙度为6.3μm。
底面：表面粗糙度为1.6μm，表面加工方法为刮研。
轴承孔：直径为Ø32H8mm，孔中心线到底面的尺寸为55±0.02 mm，孔中心线相对于轴承座底面的平行度精度要求为0.01。
四个螺栓孔：沉头孔直径为Ø16mm，表面粗糙度为6.3μm，螺栓孔直径为Ø11mm，孔表面粗糙度为12.5μm，沉头孔底面的表面粗糙度为3.2μm。
定位孔：Ø8H8mm，表面粗糙度为1.6μm。
加油孔：M8螺纹孔。
（二），该零件共有两组加工表面和孔系，它们之间有一定的位置要求。现分述如下：
1、 以工件前端面为加工表面
这一组加工表面包括：直径为Øφ32H8的孔。
2、以工件下底面为基准的加工表面
这一组加工表面包括：钻孔系4-Ø11mm，锪4-Ø16mm
3，从零件图知,该零件的轴向向两端而需用要铣削加工达到所需的加工精度要求.从左视图上看,工左端面的粗糙度要求是6.3,可由半精铣按经济精度等级(IT8~11)保证,右端面的粗糙度是1.6,可由精铣按经济精度等级(IT7~9)保证,加工性良好.
φ32孔与φ16、φ11孔的端面均为平面，可以防止加工过程中钻头钏偏，以保证也的加工精度要求，除了要以这些孔的端面为平面加，还要求将底面作为定位基准，且有粗糙度为1.6mm的精度要求，但此平面也可通过精铣床来达到，基余表面加工精度要求低，不需要高精度机床加工，通过铣削的粗加工就可以达到目的，而主要工作表面加工精度相对较高，但也可以在正常的生产条件下，采用经济加工方法保质保量加工出一。可见，该零件的工艺性较好
3、毛坯选择及毛坯图设计
（1）、确定零件的生产类型：
由任务书可知零件的生产纲领为10000件，因其为轻型零件，故其生产类型为大批量生产。初步确定工艺安排的基本思路为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主；大量采用专用工装。这样安排，生产准备工作投资较少，生产效率高，且转产容易。
（2）毛坯的加工方法及材料选择
该毛坯的工作条件平稳，主要受挤压应力。选毛坯时主要考虑的是此毛坯是否具有一定抗挤压强度，选铸件作为毛坯符合这一条件。因该零件属于大批量，外型尺寸偏复杂，要求精度不高，宜选用砂型机器造型，毛坯的材料用HT150。
（3）毛坯尺寸公差及机械加工余量
项目/mm
机械加工余量/mm
尺寸公差/mm
备注
宽度60

1.8()
表2-4
2．5（双边余量）

表2-5
底座高度20

1.8()
表2-4
3．0

表2-5
（4）绘制毛坯简图。（详见手工绘图A3图纸）
4、加工方法及工艺路线的确定
（1）基面的选择
基面的选择是工艺规程设计中的重要工作之一。正确、合理地选择基面，可以使加工质量得到保证，生产率得以提高。分析零件图，得知该零件的前端面粗糙度是1.6μm，且底面也是1.6μm ，加工精度较高，除后端面外其余面都为不加工表面，其精度由砂型的精度来保证。因此，我们可以选择零件的前端面及下底面来作为零件定位及加工的基准面。
（2）定位基准的选择
定为基准选择是制订工艺规程的一项重要工作。定位方案的选择直接影响加工误差，影响夹具的复杂性及操作方便性。定位基准有粗基准和精基准之分，基准选择一般按一下顺序进行：首先选定最终完成零件主要表面加工和保证主要技术要求所需的精基准；接着考虑为了可靠地加工出上述主要精基准，是否需要选择一些表面作为中间精基准，然后再选择粗基准。下面按零件具体情况进行粗基准和精基准的选择。
①精基准的选择：
选零件的前端面和零件的下底面作为精基准，零件上的各个孔都能以它们作基准加工出来，即遵循了”基准统一”原则。
该零件在轴向方向上的孔的定位都以垂直于其中心线的面作为基准，定位基准和设计基准重合，保证了孔的垂直度要求，也遵循了”基准重合”的原则。
该零件选用下底面作基准，使用定位心轴与支承钉，可以将零件可靠地定位及紧固，同时与前端面作为基准，加上另一端的快换垫圈，就可以牢固将工件紧固并保证垂直度要求，遵循了“便于装夹原则”。
②粗基准的选择：
作为粗基准的表面，应尽可能平整和光洁，不能有飞边、浇口、冒口及其它缺陷，以便于定位准确、可靠。本课程设计选择工件底座及后端面作为粗基准，可以为前端面及下底面的精基准加工作好准备。
（3）表面加工方法的确定
加工表面
尺寸精度等级
表面粗糙度Ra/μm
加工方案
备注
下底面
IT8
1.6
粗铣—精铣—刮研

前端面
IT8
1.6
粗铣—精铣—磨削

后端面
IT11
6.3
粗铣—半精铣

φ32 孔
IT8
1.6
钻—扩孔—粗铰—磨削

M 8 孔
IT11
12.5
钻—攻丝

4×φ11孔
IT11
12.5
钻

4×φ16孔
IT11
6.3
锪

（4）加工阶段的划分
该工件的加工质量要求较高，可将加工阶段划分成粗加工、半精加工、精加工和表面加工几个阶段。
在粗加工阶段，主要任务是高效切除各加工表面上的大部分余量，使毛坯在形状和尺寸上接近零件成品，并将工件的的精基准，即工件下表面和工件前端面加工好，使后续工序都可以采用精基准定位加工，保证其他加工表面的精度要求。
在半精加工阶段，粗铣工件前后两个端面，使得这些主要表面消除粗加工后留下的误差，达到一定得精度，为后面的精加工作好准备，同时要完成一些次要表面的加工，例如钻φ32 这个孔等。
在精加工阶段，完成前端面的精铣加工，以及工件下底面的精铣加工，保证各主要加工平面达到所规定的质量要求。
最后在表面加工阶段，完成对工件下底面的刮研，使之保证精度要求。
（5）工序的集中与分散
安排零件的加工工艺过程时，还要考虑工序集中和工序分散的问题。我们把同一个零件工艺过程中工序多少的状况称为工序的集中和分散。
本课程设计选用工序集中原则安排工件的加工工序。工序集中就是在每个工序中加工内容很多，尽可能在一次安装中加工许多表面，或尽量在同一台设备上连续完成较多的加工要求。该工件的生产类型为大批生产，可以采用专用机床配以专用工具和夹具进行加工，以提高生产率。
运用工序集中原则，可以减少工件的安装次数，有利于保证各加工表面及孔之间的相对位置精度要求。运用工序集中原则，可以减少工件的装夹、运输等辅助时间，通过利用高效机床和专用刀具缩短加工时间，从而缩短零件的生产周期，提高劳动生产率。
（6）加工顺序的安排
零件上的全部加工表面应安排在一个合理的加工顺序中加工，这对保证零件质量、提高生产率、降低加工成本都至关重要。
①机械加工工序安排
一、遵循“基准先行”原则，工件的下表面及前端面作为其他表面加工的精基准，一般都安排在工艺过程一开始就进行加工。
二、遵循“先主后次”原则，先加工底座的下底面及工件前端面；再加工工件的后端面。
三、遵循“先粗后精”原则，在零件的切削过程中，先安排粗加工工序，再安排半精加工工序，最后是精加工和表面加工。
四、遵循“先面后孔”原则，平面作为定位基准面比较稳定可靠。所以要先加工前后两个端面及下底面，再加工φ32、M8，4×φ11及4×φ16孔。
五、装配完之后配作2×φ8孔。
②热处理工序
砂型机器造型铸造后，进行回火处理，减少工件的内应力，减少其变形与开裂倾向。稳定工件的组织和尺寸。调整零件的力学性能，回火后工件硬度达到 60 HRC
③辅助工序
零件表层或内部的毛刺，影响装配操作、装配质量，应给予充分重视。所以在粗加工工件两端面和热处理后，应安排去毛刺和中间检验工序。精加工后，砂粒易附在工件表面上，应安排清洗，最后还要安排终检工序。
综上所述，该工件的安排顺序为：基准加工——主要表面及次要表面的粗加工——主要表面的精加工——孔的粗加工——孔的精加工——下底面刮研——装配后配作M8的孔。
（7）确定工艺路线
工件工艺路线及设备、工装的选用

工序号
工序名称
机床设备
刀具
量具
1
时效处理

2
粗铣/半精铣/精铣底面
立式铣床
端铣刀
游标卡尺
3
粗铣/半精铣后端面
卧式铣床
端铣刀
游标卡尺
4
粗铣/半精铣/精铣前端面，
卧式铣床
端铣刀
游标卡尺
5
磨前端面
磨床
砂轮
游标卡尺
6
刮研下底面
平口钳
刮刀
游标卡尺、
7
钻/扩孔/粗铰/磨削φ32H8孔
摇臂钻床、内圆磨床
麻花钻、扩孔钻，机用铰刀、砂轮
游标卡尺、塞规
8
钻4×φ11孔
摇臂钻床
麻花钻
游标卡尺、塞规
9
锪4×φ16孔
摇臂钻床
锪钻
游标卡尺、塞规
10
钻φ7.2孔/攻丝M8
摇臂钻床
麻花钻，机用丝锥
游标卡尺、塞规
11
尺寸检查

游标卡尺
12
去毛刺
钳工台
平挫

13
清洗
清洗机

14
终检

5、 加工余量、工序尺寸及公差的确定
工件选用的材料为HT150，硬度163～229HBS，毛坯重量约为1。7kg，生产类型为大批生产，采用砂型机器造型模铸造毛坯，公差等级为CT8。
根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：
（1）、机械加工余量
①毛坯铸件基本尺寸公差等级CT取8级精度。查表2-5得：
底面的基本尺寸公差为CT=1.8mm
前、后端面的基本尺寸公差为CT=1.8mm
②毛坯铸件的机械加工余量等级取G级精度。查表2-4得：
要求的底面的机械加工余量（RMA）为3mm。
要求的前、后台面的机械加工余量（RMA）为2.5mm（双边余量）。
③确定机械加工尺寸
底面的机械加工尺寸：
R=F+RMA+CT/2=(20+3±0.9)mm=23±0.9mm
前、后台面机械加工尺寸：
R=F+2RMA+CT/2=(60+5±0.9)mm=65±0.9mm

（2）工序尺寸
①确定底面工序余量、工序尺寸、工序公差及表面粗糙度：
工序名称
工序余量/mm
工序尺寸/mm
尺寸公差/mm
表面粗糙度/μm
刮研
0.15
20
+0.06
Ra=1.6
精铣
0.65
20.15
h8()
Ra=3.2
半精铣
0.7
20.8
h11()
Ra=6.4
粗铣
1.5
21.5
h13()
Ra=12.5
毛坯
-
23
±0.9

②确定前、后端面工序余量、工序尺寸、工序公差及表面粗糙度：
工序名称
工序余量/mm
工序尺寸/mm
尺寸公差/mm
表面粗糙度/μm
磨前端面
0.4
60
h8()
Ra=1.6
精铣前端面
0.6
60.4
h8()
Ra=3.2
粗铣前端面
1.5
61
h13()
Ra=12.5
半精铣后端面
1.0
62.5
h11()
Ra=6.3
粗铣后端面
1.5
63.5
h13()
Ra=12.5
毛坯
-
65
±0.9

③确定φ32H8孔工序余量、工序尺寸、工序公差及表面粗糙度：
工序名称
工序余量/mm
工序尺寸/mm
尺寸公差/mm
表面粗糙度/μm
磨削
0.07
32
H8()
Ra=1.6
粗铰
0.18
31.93
H9()
Ra=3.2
扩孔
1.75
31.75
H10()
Ra=6.3
第二次钻
15
30
H12()
Ra=12.5
第一次钻
15
15
H12()
Ra=25
毛坯
实心毛坯
④确定M8螺纹孔工序余量、工序尺寸、工序公差及表面粗糙度：
工序名称
工序余量/mm
工序尺寸/mm
工序公差/mm
表面粗糙度/μm
攻丝M8
0.8
8
-
-
钻
7.2
7.2
H11()
-
毛坯
实心毛坯
⑤ 钻4×φ11孔用d=11钻头一次完成
⑥锪4×φ16孔用d=16钻头一次完成，保证锪孔深10mm
6、 机械加工工序卡
见工序卡附件
7、 夹具设计
7.1专用夹具设计
1、专用夹具的基本要求
（1）、稳定地保证工件的加工精度 专用夹具要有合理的定位方案，必要时进行定位分析和计算，同时要合理地确定夹紧力三要素，尽量减少因加压、切削、振动所产生的变形，这是对专用夹具设计的最基本要求。
（2）、提高生产率，降低成本，提高经济性 根据工件生产批量的大小，设计不同结构的高效夹具，以缩短辅助时间，提高生产率。夹具设计时要力求结构简单，尽量采用标准元件，经缩短设计和制造周期，降低夹具制造成本，提高经济性。
（3）、操作方便、省力和安全 有条件时尽可能采用气动、液压等机动夹紧机构，同时，要从结构上合格证操作的安全性，必要时要设计和配备安全防护装置。
（4）有良好的结构工艺性 设计的夹具应有便于制造、检验、装配、调整和维修等。
在上述的基本要求下，为了提高劳动生产率，保证加工精度，降低劳动强度，故在钻孔系4×φ11mm 和4×φ16mm时需要设计专用夹具。本夹具将用于摇臂钻床，刀具为φ11mm的麻花钻和φ16mm的锪钻，对工件的四个孔系依次进行钻孔加工和锪钻加工。
7.2定位基准的选择
由零件图可知，该零件可以底面的两个支承钉作为定位基准，限制加工工件的一个自由度，以心轴限制加工工件的5个自由度，台阶面限制加工工件的三个自由度，从而保证工件在加工方向上具有确定的加工位置。
7.3定位误差分析
（1）定位元件尺寸及公差的确定。夹具的主要定位元件为心轴，该心轴的尺寸与其相配合的孔的基本尺寸相同，即Ø32mm，但是由于心轴的加工尺寸一般偏大，因此，由心轴所产生的定位误差可以忽略不计。
（2）定位误差的确定。该加工工序的定位误差主要是由中心孔的制造误差而引起的，不存在工序基准不重合而产生的定位误差。
7.4专用夹具的制造
因零件重量不算很重，不需要对夹具进行力学静应力拉抗强度分析和疲劳分析，此夹具简单易做，选用HT150铸造夹具体，然后加工，精度要求为IT8级。
7.5装配图、零件图（见附图）
7.6夹具的操作方法及注意事项
（1）从φ32孔装入零件，装入零件后，检查其装夹是否正确，特别注意其粗糙度为Ra1。6mm的前端面朝向里面，靠紧定位心轴，装夹的正确性直接影响4×φ11和4×φ16孔系的加工。
（2）钻模板不能受大载荷外力的重压。
（3）采用固定钻套，钻套长度离钻孔上表面大概10mm。
（4）当工件在摇臂钻床上加工时，拖动手柄方便操作。

设计总结
在这次课程设计过程中，让我回顾了过去所学的东西，也学会了以前不懂的东西，在设计的过程中虽然经历千辛万苦，但是那是值得的。虽然在设计过程中遇到好多的问题，但经过与同学的探讨，并在老师的指导，再加上自己翻阅手册，设计参考书，问题就一一地解决。通过这次课程设计，我懂得了如何设计一个中等复杂程度的零件夹具，对中等复杂程度的零件的加工流程、加工工艺卡片的编写有了一定的认识和了解，能把书本知识很好地运用，为我今后从的毕业设计
打好基础。

参考文献
1．吴雄彪主编，机械制造技术课程设计，浙江大学出版社，2005年1月
2．黄健求主编，机械制造技术基础，机械工业出版社，2005.11
3、朱冬梅、胥北澜主编，画法几何及机械制图，北京：高等教育出版社，2000.12
4。王凡主编，实用机械制造工艺手册，北京：机械工业出版社2008.5
