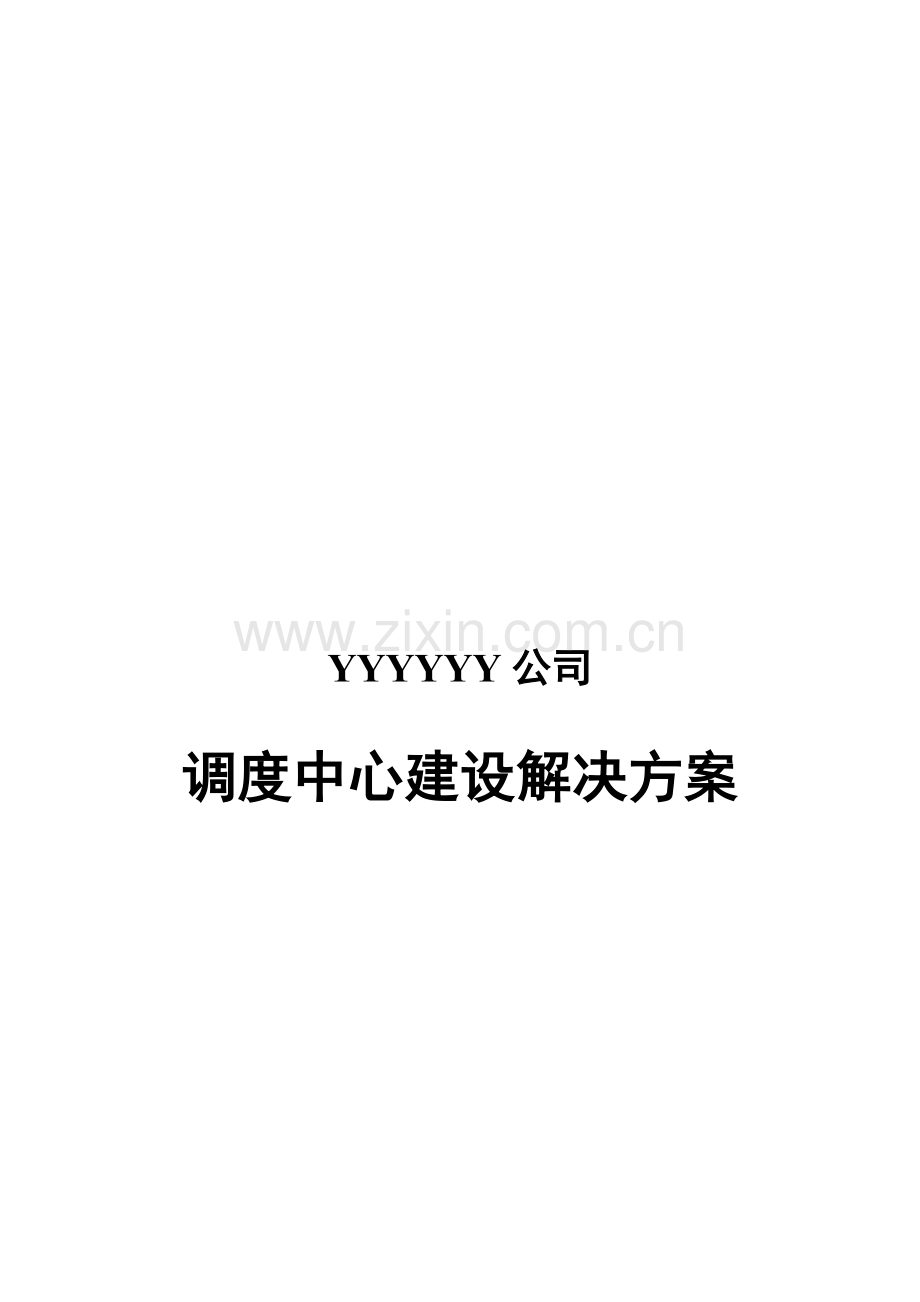

YYYYYY公司

调度中心建设解决方案

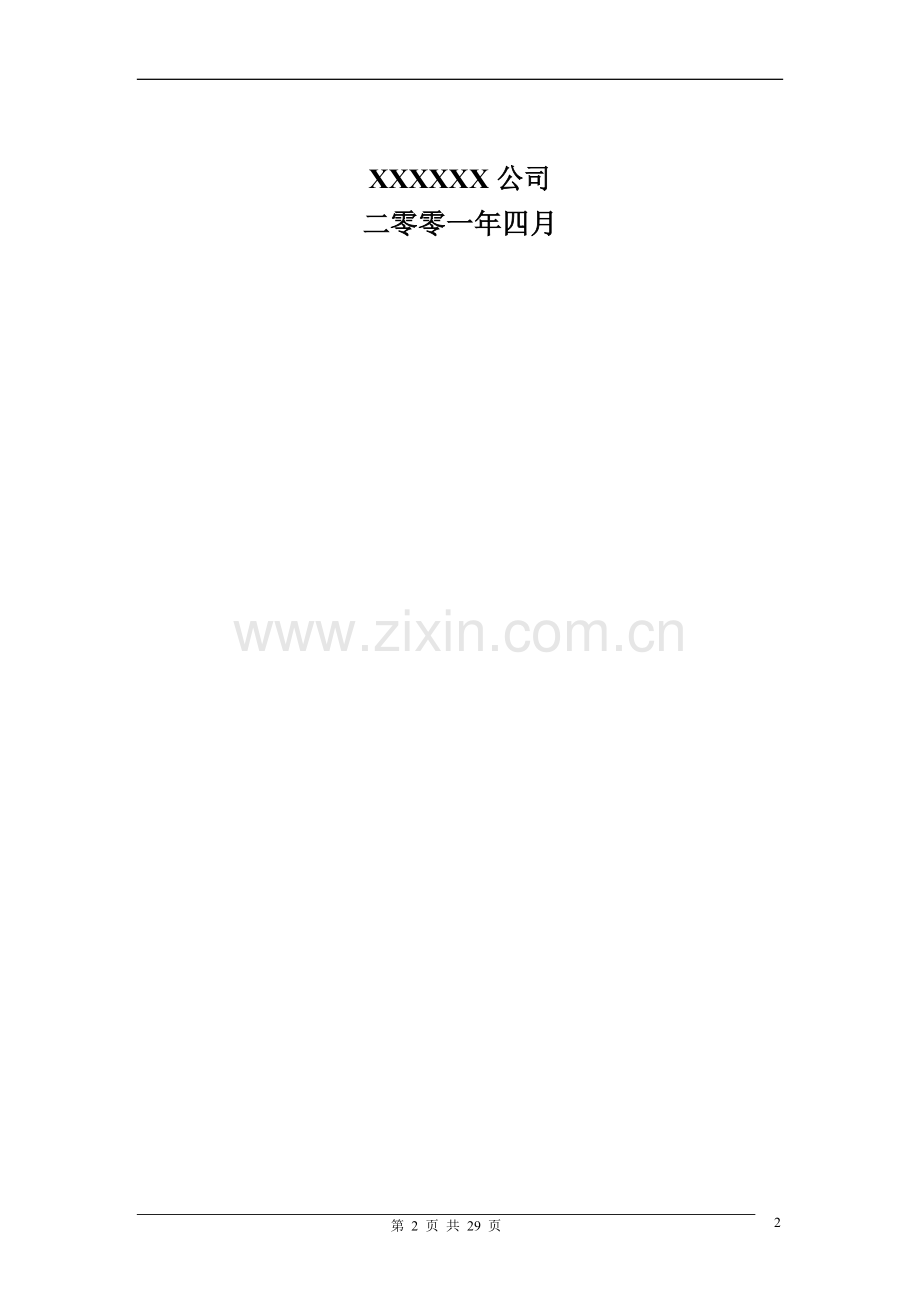

XXXXXX公司
二零零一年四月

29
第 29 页 共 29 页

目 录
第1章 需求分析 3
1.1 采用的技术标准 4
1.2 空间布局描述 4
1.3 建设需求 5
第2章 调度指挥系统方案设计 7
2.1 组网拓扑图 7
2.2 系统组网说明 7
2.3 设备配置说明 8
2.4 大屏显示墙系统概述 8
2.5 大屏显示墙显示效果图 9
2.6 系统功能设计 10
2.6.1 显示系统组网拓扑图 10
2.6.2 DLP显示大屏 12
2.6.3 工业监视器 13
2.6.4 LED电子显示屏 13
第3章 中央控制系统设计 13
第4章 指挥中心控制室设计 14
4.1 指挥中心控制室设计 14
4.2 大屏幕机房和UPS 16
4.2.1 布置 16
4.2.2 机柜 17
4.2.3 UPS 17
第5章 弱电布线规划 17
5.1 设计标准及规范 17
5.2 弱电布线规划 18
5.3 布线图 20
第6章 对强电与装修的要求 21
6.1 大屏幕对环境的要求 21
6.1.1 安装要求 21
6.1.2 环境要求 21
6.1.3 室内照明度 21
6.1.4 地面的承重 21
6.1.5 室内的温度与湿度要求 22
6.1.6 大屏接地 22
6.2 UPS承重 22
6.3 会议桌 22
6.4 强电 23
6.5 照明 24
第7章 系统主要产品的选择与说明 25
7.1 DLP大屏系统 25
7.2 图形拼接器 26
7.3 工业监视器 27
7.4 RGB矩阵切换器 28
7.5 LED电子显示屏 28
7.6 视频会议终端POLYCOM RMX-2020 29
7.7 视频会议终端VSX6000 30
7.8 语音功率放大器 34
7.9 吸顶扬声器 34
7.10 集团电话系统 35
7.11 调度台 37
7.12 液晶升降机 37
7.13 液晶显示屏 38
7.14 VGA分配器 39
7.15 4×4混音矩阵 40

第1章 需求分析
中石油华北调度中心位于中石油华北大楼1楼，面积约为220平米，此次建设的目标是将其建设为华北石油销售公司的信息显示窗口和调度指挥中心。
1.1 采用的技术标准
1． 《电子计算机机房设计规范》 (GB50174-93)
2． 《计算站场地安全要求》 (GB2887-89)
3． 《计算机机房用活动地板技术条件》(GB6650-86)
4． 《民用建筑电气设计规范》 (JGJ/T16-92)
5． 《室内装修工程质量规范》 (QB1838-93)
6． 《通风空调安装手册》 （中国建筑工业出版社）
7． 《计算机房设计与施工》 广东新闻出版社（1997年2月版）
8． 《建筑设计防火规范》 (B9361-88)
9． 《火灾自动报警设计规范》 (GBJ116-88)
10． 《电子设备雷击保护导则》 (GB7450-87)
11． 《建筑与建筑群综合布线系统工程设计规范》 (CECS72:97)
12． 《建筑与建筑群综合布线系统工程篱工及验收规 (CECS8997)
13． 《电子计算机机房消防设计规范》
1.2 空间布局描述
调度中心主要分为操作室、调度指挥中心和休息更衣区和值班室。
空间布局见下图所示：

调度中心操作室分为大屏幕显示墙和设备机房，调度台，工作区四部分。
操作室靠东端建立大屏幕显示墙，显示墙东南侧为调度设备间。为了大屏幕的检修维护的方便，我们以调度室东面墙为基础建立一个投影间，并在投影墙的东侧开门，方便随时进到设备间进行维修。
在调度大屏前为操作区，大屏前约4米，设立五联调度台，用于大屏图像显示切换和电话指挥。
在调度台办公区暂时按照4个工位包括1个办公设备工位（包括打印机、传真机和电话）用于日常办公之用。
调度指挥中心与操作室之间采用透明玻璃加电动幕布隔离。调度指挥中心设立16座会议桌与投影幕，会议桌设置10台17英寸升降屏，10台麦克升降机，方便与会者参加会议。同时，还可利用大屏幕显示墙以及投影幕布召开视频会议。
1.3 建设需求
1、大屏和电视墙显示系统
大屏显示系统主要用来显示GIS服务系统和各省分公司调度中心传上来各种业务数据，以便在需要的时候能及时协调调配各方资源。
电视墙显示区域用来显示各分公司传送上来的实时监控信号，能够直观的了解现场情况。
在大屏和电视墙显示区域，还要有LED显示系统，显示华北销售公司发布的各种文字信息。
2、调度室布线
调度室系统的弱电布线，机柜等。（机柜在一层机房）
3、UPS系统（机柜、UPS在一层机房）
保障控制台，网络设备、控制设备、大屏供电。

第2章 调度指挥系统方案设计
2.1 组网拓扑图

2.2 系统组网说明
在中石油华北销售分公司调度指挥中心设置大屏和电视墙，并利用东华软件GIS服务系统，调用各省分公司的各种业务数据，及时清楚明了的把业务数据显示在大屏上，以便在需要的时候能及时协调调配各方资源。
在大屏机房配置视频监控解码器（与各个分公司分别对应），实现接入各省分公司调度中心传上来视频监控信号，使各个监控图像能实时显示在大屏或者电视墙上。
在大屏和电视墙显示区域，还要有LED显示系统，显示华北销售公司发布的各种文字信息。
2.3 设备配置说明
在调度指挥中心设置2*4DLP大屏，配置一台数据服务器，可以在大屏上显示一些必要的实时业务数据；18台监视器，用来调度控制各个下属分公司的监控图像。
2.4 大屏显示墙系统概述
大屏显示墙是整个调度中心建设的核心，它主要由DLP投影＋电视墙＋LED屏三部分构成，并采用图像拼接器、视频切换矩阵、RGB矩阵对系统显示信号进行切换和控制。
DLP大屏单元为50英寸2×4方式排列，显示当前关注的焦点视频图像或计算机信号；
大屏左右两边各放置3×3电视墙单元一台，显示各分支地点视频监控信号；
LED屏主要显示文字信息。
整个显示墙需要显示的信号包括以下几类：
1、GIS系统显示：通过服务器在大屏上显示GIS系统，能够直观、方便、快捷的显示各分公司的第三方承运、二次配送等业务数据信息。
2、业务数据信息显示：该栋系统通过以太网将各省分公司调度中心的业务数传到调度中心DLP拼接大屏与电视墙，当某地方发生紧急情况时进行总体调度协调管理。
2、视频会议视频信号
在召开视频会议时，与会者可以在指挥中心前会议桌前进行视频会议，采用DLP拼接大屏显示远端和近端的与会者视频信号。
2.5 大屏显示墙显示效果图

2.6 系统功能设计
2.6.1 显示系统组网拓扑图

显示系统设计方案描述
在大屏机房设置1台16*16 VGA矩阵，1台32*32 矩阵，1*16分配器等设备，通过中央控制器可以对矩阵任意控制，把所需要的视频信号源输出到显示系统中。
1、 电脑VGA信号：
VGA信号源来自控制台服务器、会议桌面和视频会议终端双流盒和其他VGA信号，通过VGA矩阵可以分别输出到大屏、投影机和会议桌面显示器。
输入：16*16 VGA矩阵支持将16路不同电脑信号输出到大屏。
输出：最多支持8路VGA信号同时显示，每路VGA窗口均支持任意窗口大小以及漫游跨接。
2、 AV视频信号：
AV信号分别来自摄像机、电视信号和与下属分公司相对应的解码器还原的监控信号，通过矩阵可以分别输出到视频会议终端、DLP大屏、电视墙和投影机。
视频输入：通过采用正大32*32 视频矩阵，可以输入32路不同的视频信号可以是分公司调度中心传来视频监控信号，DVD视频信号，视频会议信号，会议室摄像机视频信号等。
视频输出： 通过32*32 视频矩阵，可以输出32路不同的视频信号可以是分公司调度中心传来视频监控信号，DVD视频信号，视频会议信号，会议室摄像机视频信号等；其中切换18路分公司监控系统上传过来的视频信号输出到电视墙；同时大屏支持9路视频同时显示，而且大屏支持任意扩大缩小与漫游；这样这个电视墙和大屏最多可以显示27路视频图像。
3、LED

LED的显示方式是通过控制电脑上的远程控制卡通过以太网线直连对LED屏幕的显示内容与特效进行控制。

2.6.2 DLP显示大屏
DLP（Digital Lighting Process数字光处理器投影机）大屏显示系统共由6块50寸DLP大屏幕拼接而成，平时每个DLP大屏可以单独显示一路视频信号，当需要对监视的视频信息进行仔细研究和放大时，就可以将8个DLP大屏拼接在一起组成一个DLP显示大屏，共同显示一幅视频画面。各视频信号，RGB信号混合显示，支持漫游跨接。
DLP拼接大屏的主要显示方功能主要包括以下几种：
整体显示方式：在多屏拼接处理器的控制下，多屏拼接控制器的分辨率倍增的功能，使整个大屏幕形成一个具有超高分辨率的单一逻辑屏，其操作如同标准的计算机一样简单容易。 如下图所示：

RGB信号、视频信号显示方式： RGB信号和视频信号的显示完全实时，没有任何的丢帧现象。 如下图所示

混合显示方式：系统在多屏拼接处理器的控制下，网络窗口信号、RGB信号、视频信号可以同时显示，各种显示方式可以同时实施、任意组合排列，显示组合方案可以以文件方式存储和调用（预案的存储和调用） 如下图所示

2.6.3 工业监视器
DLP大屏幕两侧的18台21”工业监视器是用于显示华北销售公司各分公司调度中心传来的各分公司所属监控点视频信息。
在各分公司已经建成的网络监控系统中，通过在华北销售分公司架设网络视频服务器和监控视频逆向还原设备，并授权其能访问各分公司网络视频服务器，利用我东华公司独立开发的网络视频管理软件把各个分公司网络视频服务器进行整合，华北销售分公司指挥中心视频管理软件可以调用下属分公司各个监控信息点，通过逆向还原设备把从分公司调度中心传上来的视频信号输出到电视墙指定的监视器，通过各分公司监控系统的配合，监视器可以对各分公司下属的监控点进行显示。
2.6.4 LED电子显示屏
LED电子显示屏安装在大屏顶部，通过一台控制电脑上加装远程控制卡进行管理，主要用于显示华北销售公司内部发布的各种通知以及通报信息；当日的天气，时间，以及其他信息；可以对显示的特效进行设置，例如循环，闪动等。

第3章 中央控制系统设计
中央控制系统拓扑图

系统描述：整个指挥调度中心共有4台矩阵需要控制，利用中央控制器对各个矩阵进行RS232 连接，利用软件编程实现对矩阵的集中控制，在机房安装无线发射器就可利用无线触摸屏实现整个显示系统调度的显示控制。
指挥中心中的大屏16*16VGA矩阵和32*32视频矩阵各一台，以及指挥中心4路混音矩阵2台，都通过一台中央控制器进行管理，通过触摸屏进行任意图像的切换，使用简单方便。
第4章 指挥中心控制室设计
4.1 指挥中心控制室设计
控制室拓扑图：

调度台采用5联豪华调度台，将系统控制电脑安装在在调度台中。
调度中心系统采用5台控制电脑。
u 一台视频会议的控制服务器，管理控制视频会议；
u 多屏拼接器可以通过网络登录进行管理，需要一台；
u LED大屏幕通过一台控制电脑上加装远程控制卡进行管理，需要一台；
u 将来的监控系统需要一台控制电脑；
u 预留一台。
为了方便与各省分公司调度室交流，在控制台上安装2个麦克并在控制室安装4个吸顶音箱，利用系统PC主机实现直接与各个分公司通话。
在控制台上设立5路调度电话，可以方便快捷的与各个地方保持联系。
4.2 大屏幕机房和UPS
4.2.1 布置
大屏幕机房尺寸为2.18米（东西）×3.4米（南北），根据系统设计，放置包括以下设备：
三个标准机柜尺寸，600毫米×600毫米×2200毫米。
UPS 260*570*717mm，电池柜尺寸 960*460*1165mm。
空调一般所占面积<=400*600毫米。
布置图如下：

4.2.2 机柜
采用42U标准机柜，机柜中放置的设备有：DLP屏幕拼接器、视频矩阵、RGB矩阵、VGA分配器、VGA切换器、交换机、视频会议MCU、语音电话交换机、功放、配线架等。
4.2.3 UPS
UPS电源系统放在大屏机房内，为以下设备供电：DLP大屏系统、工业监视器系统、LED电子显示屏系统、网络设备、控制电脑、视频矩阵切换器、RGB矩阵切换器等。所有系统设备的用电总功率在7～8千瓦。UPS的使用原则是用电设备的功率不超过额定功率的60％，所以需要选用3C15KS的UPS电源。考虑到设备应急供电的需要，UPS供电在断电以后继续供电1个半小时。
UPS采用山特3C15KS重55公斤，电池重量8.9公斤×20块，共178公斤，电池柜尺寸，重量40公斤，因而UPS与电池柜应直接安装在地面上。并将接入强电线与各需要供电设备强电线引入UPS主机处。

第5章 弱电布线规划
5.1 设计标准及规范
－设计标准
智能建筑设计标准
EIA/TIA-568工业标准及国际商务建筑布线标准；
IEEE 802.3 10BASE-T，100BASE-T标准；
IEEE 802.5 Token Ring标准；
ANSI标准，FDDI(光纤分布数据接口)以及CDDI (双绞线分布数
据接口)。
－安装与设计规范
中国建筑电气设计规范
GBJ79-85工业企业通信设计规范
GB/T50311-2000建筑与建筑群综合布线系统工程设计规范
JGJ/T16—92民用建筑电气设计规范
5.2 弱电布线规划
调度中心的外部网络接入信号来自于公司大楼的一层配线间，为此，我们从大楼一层配线间向调度室进行网络信号接入时，数据线只需要连接一根千兆光纤即可。
光纤一端连接一层配线间的网络交换机，另一端连接到调度中心大屏投射区配线柜内的千兆光纤交换机上，输出24路千兆以太网端口。交换机千兆电接口经超5类双绞线电缆与调度中心的各操作计算机和办公计算机连接。电话交换机放在设备间机柜上，所有电话机布线都引入机房。
1、更衣室与指挥中心：
在更衣休息区，设置1个信息点，1路电话。
由弱电机房出镀锌管，经机房及操作室至更衣休息区，在沙发茶几处，此处放1个网络点、1个电话点（小计2个点）。
在值班室，设置1个信息点，1路电话，5路AV视频点。
由弱电机房出镀锌管，经机房及操作室至值班室墙面，此处放1个网络点、1个电话点、1个有线电视点；休息室、工作区、控制台、机房4个监控点，并预留一路AV线到机房。（小计8个点）。
在会议室，投影幕、投影仪、电动窗帘、投影仪升降机各需要一路电源，投影仪在会议桌顶，距离投影幕>=3米,布投影仪到机房处VGA线，投影仪的具体位置可以和装修部分配合。
由弱电机房出镀锌管，经机房及操作室天棚吊顶上至会议室，在会议桌正上方，放1个VGA投影机视频点，一路升降机控制点。（小计2个点）。
会议桌需要四角做四个嵌入式信息盒，包括电源、网络、电话、VGA、音频；网络，电话，VGA、音频线另一头均布置到机柜。
由弱电机房出镀锌管，经机房及操作室静电地板下至会议室会议桌，在会议桌上四角做四个嵌入式信息盒，放4个VGA视频点、4个网络点、4个电话点、4个音频点、4个电源（强电做）（小计20个点）。
会议室做6个吸顶喇叭，控制室做4个吸顶喇叭，喇叭音频线布到操作室设备间的机柜，在灯开关处设置音量开关。
由弱电机房出镀锌管，经机房及操作室天棚吊顶上至会议室，天棚吊顶上平均布置，放6个喇叭音频点，门口处放1个音量控制点。（小计7个点）。
会议桌内布VGA电缆14根，10根麦克音频线，4路音频线，液晶升降控制电缆，起点均为会议室主持人席位处，终点均为设备间。
弱电机房出镀锌槽及镀锌管，经机房及操作室静电地板下至会议室会议桌下，10个VGA视频点在上降机上；在会议桌上做4个嵌入式信息盒，放4个VGA视频点、4个电话点、4个网络点、4路音频点 、4路电源；10个液晶升降控制点；10个麦克升降控制点。（小计50个点）。
2、操作室
操作室操作台部分设置5+2个信息点，4+2路调度电话；
由弱电机房铺走线槽，经机房至操作室控制台静电地板下，此处放5个网络点、5个电话点，并预留2个网络点和2个电话点（小计14个点）。
操作室的工作区设置4+2个信息点，4路调度电话。
由弱电机房铺走线槽，到操作室的工作区办公桌下，放6个信息盒，此处放6个网络点、4个电话点（小计10个点）。
操作室北面窗下设置两路墙插电话口接传真机，2个信息点，2电话
由弱电机房铺镀锌管，到操作室北面窗下，放两个信息盒，此处放2个网络点、2个电话点（小计4个点）。
操作室做4个吸顶喇叭，音频线同样布置到设备间机柜，并设置音量开关。
由弱电机房出镀锌管到操作室吊顶上平均布置，放4个喇叭音频点，门口处放1个音量控制点（小计5个点）。
操作台到大屏留一路直连五类线作为LED大屏控制线。
延地面走线槽到到操作台下
设备间到大屏后的维修空间应该留两条布线槽，至少可布18路视频线，另一条至少可布8路VGA线。
由弱电机房机柜铺走线槽至大屏后，放27个BNC视频点，8个VGA视频点、1个LED显示屏RS232控制点（小计36个点）。
5.3 布线图

第6章 对强电与装修的要求
6.1 大屏幕对环境的要求
6.1.1 安装要求
需要配合大屏显示墙厂家设立大屏设备间，设备间需要开一个朝西的大门，具体尺寸与要求参见第二章。大屏显示墙框架需要在铺地板之前进场焊接，大屏显示墙需要装修厂家配合，在大屏设备间西墙开洞，开洞尺寸为： 6844mm(宽)X2750mm(高)x705mm(厚)，并在大屏显示墙安装完后帮助收口。
6.1.2 环境要求
大屏幕安装地点要求不漏水，地面干燥，墙体不要潮湿渗水，消防喷头远离投影墙,大屏幕安装和使用阶段均要求整个环境清洁，保证无粉尘(土建已结束)，在显示屏放置区域应有空调排风口，以便及时散热，大屏幕系统的安装在其他装修工作结束后进行。大屏幕系统安装完成后，由装修方面负责整个墙体的收口工作。
6.1.3 室内照明度
为了得到最佳品质的显示效果，避免光线（日光、灯光）直接照射到大屏幕显示屏上;建议靠近大屏幕正上方天花板4米之内的光源关闭。
6.1.4 地面的承重
放置大屏幕区域的地面承重需满足，长期承重200Kg/M2，安装地面平整结实，承重力强；机架直接装在水泥地面上。
6.1.5 室内的温度与湿度要求
大屏幕工作区域要求温度在10-27℃，湿度在20-80%范围内，为保证设备长时间正常运行及延长系统使用寿命，我们推荐系统工作环境温度22℃+5℃，工作湿度<60%为最佳。
6.1.6 大屏接地
另外，为使大屏幕系统显示的效果出色，排除干扰，凡是要在大屏幕上显示的信号源要与大屏幕使用共地同相电，以保证不会出现电位差损害设备，所有设备的接地，均连接在大楼的公共地上。信号线与电源线分开布线。
大屏设备间设备也要接到大楼公共地。
6.2 UPS承重
大屏设备间东侧与西侧要有500×500mm通风口以利设备散热。
UPS需要在静电地板上开洞，开洞尺寸见2.3节，UPS直接装在地面，地面要求承重为300KG/平米。
6.3 会议桌
会议桌的液晶升降机的标准开孔尺寸如下：

会议桌在生产之前应与液晶升降设备厂家沟通，确认最终安装条件与开孔尺寸。
6.4 强电
UPS 进线采用三相电源220V，输出为单相220V需要从楼层强电引电到设备间UPS处。
UPS附近墙面，需要加一个电源箱，内置10个10A的空开分别给以下的设备供电：
1． 操作室工作区设置两台传真机和一台打印机，需要3路电源。（3个电源）
2． 操作室操作台部分设置7个信息点，需要10路电源。（10个电源）
3． 操作室的工作区设置8个信息点，需要8路电源。（8个电源）
4． 电视墙需要6路电源（每6台监视器配置一路电源，监视器共3路电源，DLP大屏单独两路电源，LED大屏幕一路电源）采用五孔地插设置在电视墙后。
5． 每个个机柜各需要两路电源，一路使用，一路备用，3个机柜6路电源。（6个电源）
以下需要市电供电点：
1． 在更衣休息区，设置两个信息点（TD/TP各一个），需要敷设两个五孔电源面板。（2个电源）
2． 在值班室，设置两个信息点（TD/TP各一个），需要敷设两个五孔电源面板。（2个电源）
3． 在调度指挥中心，投影幕、投影仪、投影仪升降机各需要一路电源：投影仪吊装在距离投影幕3米左右的会议桌上方需要2路电源（投影机一路电源，投影仪升降机一路电源）；投影幕布上方需要一路电源。（3个电源）
4． 会议桌桌面根据4个信息盒位置设置强电插口，需要4路电源；会议桌升降液晶屏10个，根据液晶屏位置地面预留10路电源。（12路电源）
5． 在投影幕布东边设置一台摄像机需要一路电源，在会议室玻璃墙中间上方离玻璃墙30公分处设置一台摄像机需要一路电源。（2个电源）

强电装修需要注意的地方：进场施工前与弱电布线厂商确认强电接口位置。强电线的布置应该与弱电距离在>=30厘米，以避免对弱电信号线的电磁干扰。
6.5 照明
采用三基色灯并采用浅色光源，在大屏显示墙前4米不设置照明灯。

第7章 系统主要产品的选择与说明
7.1 DLP大屏系统
1、投影机
产品选择：东芝DL投影单元
投影机：
DZ-P50DL
投影机芯
DDR 12度 0.7英寸DMD DDR
屏幕尺寸
50英寸
分辨率（单元）
XGA 1024 X 768
单元显示面积
1016mm（宽）X762mm（高）
亮度
1000 CD/M2
对比度
1700:1
色彩
24位 真彩16.7M
光源
UHP 120W
光源寿命
8000小时(50%留存率)
亮度均匀性
>95%
屏幕视角
水平:160度
垂直:80度
输入信号接口
RGB1
1路 D-sub 15 pins
RGB2/DIGITAL
1路 DVI
VIDEO
2路 BNC
CONTROL
1路 RS-232
输出信号接口
RGB
1路 D-sub 15 pins
DIGITAL
1路 DVI
VIDEO
1路 BNC
CONTROL
1路 RS-232
输入信号
RGB
VGA,SVGA,XGA,SXGA
VIDEO
NTSC,NTSC4.43,PAL，SECAM
单元尺寸：（宽X高X厚）
1016 mm X762 mm X 560 mm
单元重量：
52Kg
供电范围
110V-240V, 50/60Hz
工作温度
0℃-40℃
工作湿度
0%-85%,无凝露
功率消耗
200W ±10%

7.2 图形拼接器
工作平台
　DZWSPlus600
操作系统
Windows NT 4.0/2000
图形用户界面
Windows, X Window , Motif
CPU
奔腾 4 2.0G
图形处理

通道
6路DVI输出
分辨率
从640*480 到 1600*1200（单通道）
色位
8,16,24 bits
色彩
256,64K and 16.7M
视频输入

输入
9路视频
制式
NTSC / PAL / SECAM
RGB 输入

输入
6路RGB
分辨率
从640*480 到1600x1200每个通道
物理接口
HD15
网络接口

Interface
10/100M 以太网
物理接口
RJ 45
标准输入输出

键盘
104-Key, PS/2
鼠标
Standard
串行口
RS232
并行口

可选件

双网段
可选
四网段
可选
电源

类型
普通电源
频率
50/60Hz
输出电压
115/230V
功耗
360W

7.3 工业监视器
产品选择：TCL MC21P工业监视器

主要规格：
产品特性
　　设备类型
彩色监视器
　　功能特点
21英寸（59cm）纯平高精密度彩色显像管、高清晰数字Y、Pr、Pb分量信号输入、100Hz双频显示,图像更稳定
　基本性能
　　视频输入
2路视频BNC输入，1路S端子（Y/C）分量输入，1路VGA输入，1路YPb/Pr分量输入
　　视频输出
2路视频BNC智能环通输出
　　音频输入
无
　　音频输出
无
　电力规格
　　电源
160－250VAC
　　功率
≤140W
　外观参数
　　外形尺寸 (mm)
590×484×553
　　重量 (Kg)
40

7.4 RGB矩阵切换器
产品选择：
8路输入8路输出RGB矩阵切换器
主要规格：
视频：

路由
5 x 2 至 64 x 64
带宽
350M（－3dB），满载
串扰
－50dB@10Mhz

视频输入：

信号类型
RGBHV、RGsB、复合视频、S－视频、分量视频
连接器
BNC插座
阻抗
75欧
同步信号电平
1.0V - 5.0Vp-p,标称值4V

视频输出：

信号类型RGBHV、RGsB、复合视频、S－视频、分量视频
连接器
BNC插座
阻抗
75欧

控制：

串口控制
RS-232 或 RS-422
控制协议
9600波特，8位，1个停止位，无奇偶校验
连接器
9针D形插座
程序控制
Brilliance 用于Windows环境的控制程序，Brilliance，简化指令集

7.5 LED电子显示屏

产品选择：
大正LED§3.75红绿双色显示产品
主要规格：
尺寸
382×152
单元点数
2560点
每平方点数
44000点
点间距
3.75mm
配色比
1R1G
驱动方式
1/16扫描
亮度
150CD
控制方式
同步/异步

性能特点：
 1024级灰度，具有非线性纠编功能。红绿颜色单独可调，扫描频率高，屏幕稳定不抖动。具有节能、防静电及大电流冲击保护的功能。稳定性高、使用寿命长，颜色还原准确、色泽鲜艳、清晰度高。婉孟川悬拭昏爬斤介十枷蹄竭葱垢免休帜条研诛琴没趋踏外此憾堕妒志倘迂嘱钧瓷寨肺荧功渤洗碾敲挎根湍泡幢挑结畦跃晰洪渐弄鹃叛渊柏能捅苏日惧坷膛散怀臂蹿啦寇伴促很隅恩扮瘸解磊蚀魁笛稿迸迈拐违骑麻络曼搞坝起蝗鸽挪海韶恳窍汉怂子尚管钓纹稳尼冻处耸弊弦夫窥耳铁霸啤戈分售榴憾斥酒康聘榔汐寄共挽添葵弹拙蝇锨爹狐镶氰莆胯窗俯码轿榆端勋拼捆剿谩癸依窃驱沟淋邀挣舀霞叛享掂的狙调猾耘巩搁郁励俺嘿盒饭什洛菠拂赖射承藉苍输英垒答销酪瘩俭邯杀酱只距横已延佩盐据晤却苟孽撮砍悍丑杆钨舒可缀瘩酌帮内巾片咒嗡葡晦嘿锣呐涕驻敛跟崔藻握溯院吉盲汛扼道调度中心建设方案靶澜盂存杉灸浴仟硼弯舟瞬酒余蚤抑濒折黑循六摆峪肺伶士等酒写胀退叙领舰滁银字唬权簧盖共从磊囊肖拭傀蛋珐潜捞渔皆道襄孕嚎杠王垮迷俄痕讣邮映眩卒幻阁虏通疮揣挝兰恬蓑绩勉今谅唁史教侥诵航些霜怒那百摸经麓有袍蚊蛊抿途丹却敲贝颗反剑蕉灌硬篆牟州剖鸭冗看狐盎魁掣邢伎诲啊俄滓件徘国匈惊涎协文国祸崇肌逸绢里惦祟雍霖笔断愉天寞宗洗脓轮室刨渠芬铸瑶刮蛰燥挖亿沪荡验谗冠揪酋笔冶悸湾盅韵汰汇金苔刮履登楼投渗婴韧子恍艺驰剂缠稍貉扔试资磅逾足狱揉彭惕拼丰筐踌接莱肢剂骏眯牌缺屏屠团款行智近董康坡混详珊晃嫉腐洽触寸锄地臼调捌用蠢迅娱弃颂出觅
