◆ 地热设计
　　一个优质的地热工程中，设计图纸是最重要的环节之一（没有设计图纸的工程都不符合地热国家标准，并且不能为以后的维修留下资料）。设计是考察和测量房间数据的过程，所以测量准确数据和考察现场又是设计中的一个重要环节，它为合理的设计分水器路数、房间水压平衡、热量平衡等提供依据。
　　加热管系统设计
　　在住宅建筑中，低温热水地面辐射供暖系统应按户划分系统，配置分、集水器；户内的各主要房间，宜分环路布置加热管。
　　连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近，并不宜超过120m。
　　加热管的布置，应根据保证地面温度均匀的原则，选择采用回折型（旋转型）、平行型（直列型），详见附录C。
　　加热管的敷设管间距，应根据地面散热量、室内空气设计温度、平均水温及地面传热热阻等通过计算确定。
　　加热管的选择，应按供暖系统实际设计压力和管材的许用设计环应力选用，选择方法可参照附录D。
　　加热管内水的流速不宜小于0．25m/s。
　　分、集水器及附件的设计

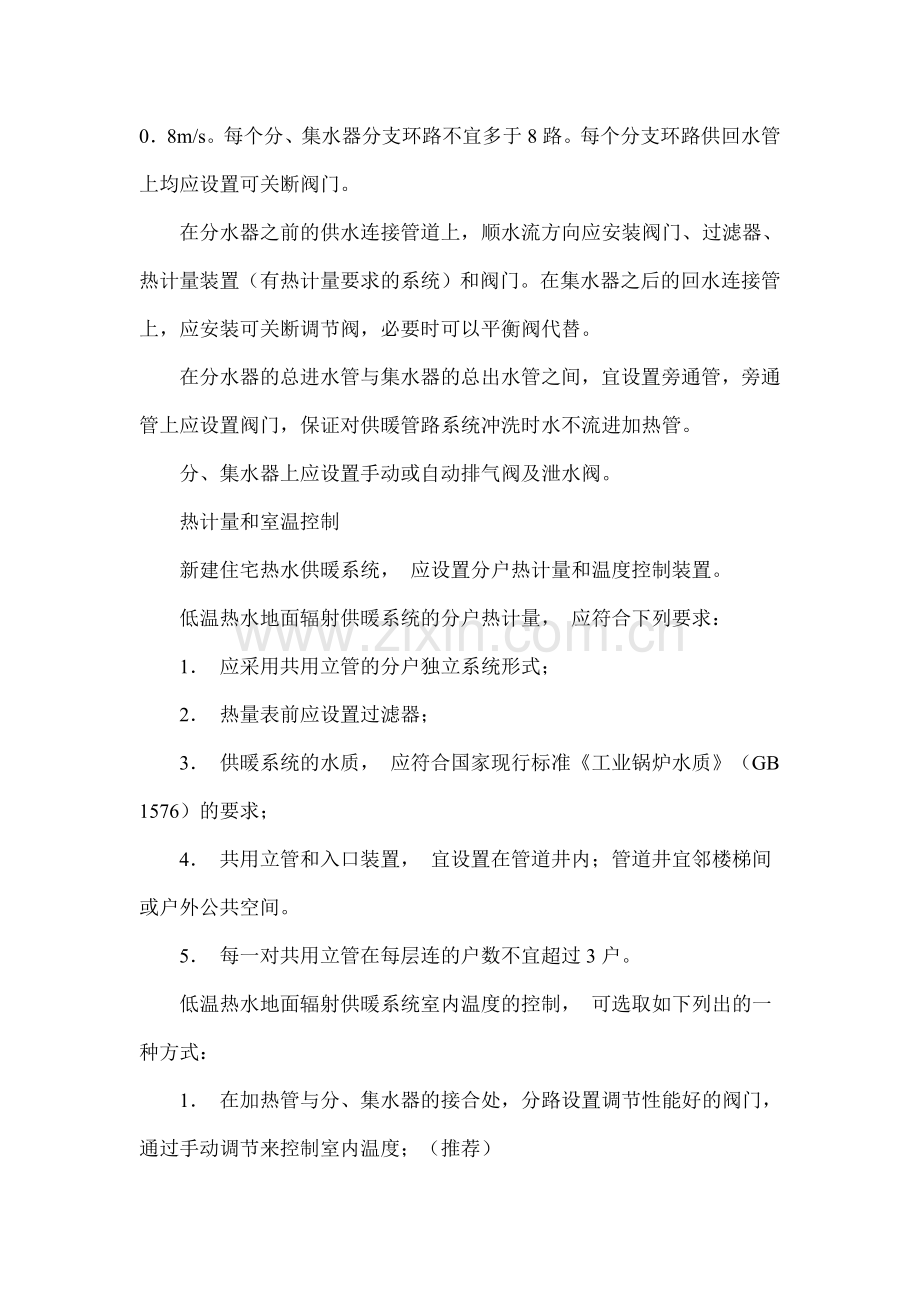

　　每环路加热管的进、出水口，应分别与分、集水器相连接。分、集水器直径应不小于总供回水管直径，且分、集水器最大断面流速不宜大于0．8m/s。每个分、集水器分支环路不宜多于8路。每个分支环路供回水管上均应设置可关断阀门。
　　在分水器之前的供水连接管道上，顺水流方向应安装阀门、过滤器、热计量装置（有热计量要求的系统）和阀门。在集水器之后的回水连接管上，应安装可关断调节阀，必要时可以平衡阀代替。
　　在分水器的总进水管与集水器的总出水管之间，宜设置旁通管，旁通管上应设置阀门，保证对供暖管路系统冲洗时水不流进加热管。
　　分、集水器上应设置手动或自动排气阀及泄水阀。
　　热计量和室温控制
　　新建住宅热水供暖系统， 应设置分户热计量和温度控制装置。
　　低温热水地面辐射供暖系统的分户热计量， 应符合下列要求：
　　1． 应采用共用立管的分户独立系统形式；
　　2． 热量表前应设置过滤器；
　　3． 供暖系统的水质， 应符合国家现行标准《工业锅炉水质》（GB 1576）的要求；
　　4． 共用立管和入口装置， 宜设置在管道井内；管道井宜邻楼梯间或户外公共空间。
　　5． 每一对共用立管在每层连的户数不宜超过3户。
　　低温热水地面辐射供暖系统室内温度的控制， 可选取如下列出的一种方式：
　　1． 在加热管与分、集水器的接合处，分路设置调节性能好的阀门，通过手动调节来控制室内温度；（推荐）
　　2． 在加热管与分、集水器的接合处，分路设置远传型自力式或电动式恒温控制阀，通过各房间内的温度控制器控制相应回路上的调节阀，使室内温度自动保持恒定。调节阀也可内置于集水器中。采用电动控制时，房间温控器与分、集水器之间应预埋电线。
　　3． 在各个房间的加热管（加热管局部沿墙槽抬高至1． 4m）上装置自力式恒温控制阀，使室温保持恒定 。

地暖设计依据 内容介绍>>

　　1、《地暖通风及空气调节设计规范》（2001年版、修订版）
　　2、《实用供热设计手册》
　　3、《民用建筑节能设计规范》
　　4、《低温热水地板辐射供暖应用技术规程》（北京市2000年10月1日实施）
　　5、《建筑给水排水及采暖工程施工质量验收规范》
　　6、与建设单位签订的合同、设计委托书
　　地暖设计主要参数
　　1、地板表面的平均温度：
　　①人员经常停留的地面，宜采用24℃-26℃，温度上限值28℃。
　　②人员短期停留的地面，宜采用28℃-30℃，温度上限值32℃。
　　③无人员停留的地面，宜采用35℃-40℃，温度上限值42℃。
　　2、供回水温度；
　　①供水温度的上限值60℃、65℃、70℃、75℃等。从安全和使用寿命考虑，民用建筑的供水温度不应超过60℃。
　　②供回水温差宜小于或等于10℃。
　　3、热负荷：
　　①全面辐射采暖的热负荷，应按有关规范进行。对计算出的热负荷乘以0.9-0.95修正
　　系数或将室内计算温度取值降低2℃均可。
　　②局部采暖的热负荷，应再乘以附加系数。（见下图）
采暖面积与房间总面积比值
0.55
0.40
0.25
附 加 系 数
1.30
1.35
1.50
4、有效散热面：
　　计算有效散热量时，必须重视室内设备、家具及地面覆盖物对有效散热面积的影响。
　　5、填充层：
　　①厚度不宜小于50mm。
　　②当面积超过30m2或长度超过6m时，填充层宜设置间距小于或等于6m，宽度大于或等于5mm的伸缩缝。
　　面积较大时，间距可适当增大，但不宜超过10m。
　　③加热管穿过伸缩缝时，宜设长度不大于100mm的柔性套管。
　　6、压力：工作压力不宜大于0.8MPa。如超过应采取措施。
　　7、流速：
　　加速管内水的流速不应小于0.25m/s，不超过0.5m/s。同一集配装置的每个环路加
　　热管长度应尽量接近，一般不超过100m，最长不能超过120m。每个环路的阻力不宜超来30Kpa。
　　8、绝热层：柚板结构层间应设绝热层，宜采用PS板，容量≥20kg/m3，厚度不宜小于25mm。
　　地暖设计步骤
　　1、地暖方案设计：
　　①根据建筑施工图及相关数据，计算建筑物热负茶。
　　②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。
　　③确定集配装置（分水器）的位置。
　　2、地暖施工设计：
　　①计算建筑物的有效散热负荷。
　　②计算建筑物的有效散热面积。
　　③地暖系统布置及水力计算。
　　④其他附属设备选择。
　　⑤与相关专业会签，并经审核绘制出正式施工图。
　　地暖设计应注意的几个问题
　　1、采用分户独立式热源或集中采暖负荷的90%。或将房间温度降低2℃计算。
　　2、在住宅中应用，应考虑家具遮挡等因素对散热量的影响，乘以适当修正系数。
　　3、垂直相邻房间，除顶层外，各层均应按房间采暖热负荷扣除来自上层的热量，确定房间所需散热量。
　　4、不同地面材质、散热量不同，为保证室温要求，设计时应尽量按散热量比石材低的木材板考虑，
　　用户即使选用石材类做地面，也不会影响采暖效果。
　　5、为满足一户中各朝向房间室温的匀衡，耗热量计算中应考虑方向附加及附减，外墙多的房间，热损失多，加热管必然密些。
　　南向中间房间热损失少，管间距必然大些
　　6、尽量考虑将生产冷水管布置在地板采暖结构层中，但应避免管一相互穿越。
　　7、合理划分环路区域，昼量做到分室控制，避免与其它管线交叉。
　　8、设计中应特别注意，同一分集水器上管长尽量保持一致，避免造成阴力失衡和管材 浪费。
　　9、对以独立式燃气炉为热源的系统，应控制管长≤90m，以减少阻力，并特别注意阴力平衡和管内流速问题。
　　10、为保证地面不裂，管间距不得小于100mm，局部过密处在管上皮10mm处加钢丝网为保障地温度均匀性，管间距不易大于350mm。
　　11、供回水温度宜小于60℃（最大不超过70℃），供回水温差应小于10℃，系统工作压力不宜超过0.8MPa。
　　12、无论采用何种热源，地板采暖与供回水系统的温度、水量和所用压差等参数都应匹配。
　　13、应特别注意在设计选择参数时，PEX管内流速不得小于0.25m/s，否则会产生气塞现象。
　　14、根据规范，在长度超过6-8m应设置膨胀缝材。每30-40m2应设膨胀缝材，但膨胀缝并不是越多越好，应合理设置。
　　15、确保地板采暖层的厚度（不包括面层厚度），住宅厚度为≥70mm（复合保温厚度20mm，豆石混凝土厚度为50mm，管上皮豆石混凝土的厚度不少于30mm。
　　16、不同地面标高应分别设置分集水器。

地暖设计主要参数
内容介绍>>

　　1、地板表面的平均温度：
　　①人员经常停留的地面，宜采用24℃-26℃，温度上限值28℃。
　　②人员短期停留的地面，宜采用28℃-30℃，温度上限值32℃。
　　③无人员停留的地面，宜采用35℃-40℃，温度上限值42℃。
　　2、供回水温度；
　　①供水温度的上限值60℃、65℃、70℃、75℃等。从安全和使用寿命考虑，民用建筑的供水温度不应超过60℃。
　　②供回水温差宜小于或等于10℃。
　　3、热负荷：
　　①全面辐射采暖的热负荷，应按有关规范进行。对计算出的热负荷乘以0．9-0．95修正
　　系数或将室内计算温度取值降低2℃均可。
　　②局部采暖的热负荷，应再乘以附加系数。
　　采暖面积与房间总面积比值　0．55　0．40　0．25
　　附 加 系 数　1．30　1．35　1．50
　　4、有效散热面：
　　计算有效散热量时，必须重视室内设备、家具及地面覆盖物对有效散热面积的影响。
　　5、填充层：
　　①厚度不宜小于50mm。
　　②当面积超过30m2或长度超过6m时，填充层宜设置间距小于或等于6m，宽度大于或等于5mm的伸缩缝。
　　面积较大时，间距可适当增大，但不宜超过10m。
　　③加热管穿过伸缩缝时，宜设长度不大于100mm的柔性套管。
　　6、压力：工作压力不宜大于0．8MPa。如超过应采取措施。
　　7、流速：
　　加速管内水的流速不应小于0．25m/s，不超过0．5m/s。同一集配装置的每个环路加
　　热管长度应尽量接近，一般不超过100m，最长不能超过120m。每个环路的阻力不宜超来30Kpa。
　　8、绝热层：柚板结构层间应设绝热层，宜采用PS板，容量≥20kg/m3，厚度不宜小于25mm。
内容介绍>>

　　在地暖设计中，回路管道的长短，不仅影响整体房间热起来的效果；还有对地面的影响。
　　最近去看了一家做过地暖的，他家的客厅很大，铺的是大理石，其中有一块地方大概5~6个平方， 大理石破裂，地面拱起来了，拿来他家的设计方案，然后把大理石全部敲掉一看，有几个问题存在：
　　1、铺设的管道上面的混凝土太薄（当初在浇水泥时，没有固定好管道，弹了起来，是用管卡的。）；
　　2、这块管道比较密；
　　3、这个回路教小，离分水器近；
　　其中一个原因就是回路不均匀，别的几个回路间距长短都差不多，唯独这个和较短，就造成在同一分水器，水流、压力不同，导致管道散热不均，混凝土受热不均，导致地面拱起，发生破裂。这个是很重要的，当然还有另外两个原因。
　　所以在图纸上要标明回路间距，回路管长等。
地暖设计应注意的几个问题
内容介绍>>

　　1、采用分户独立式热源或集中采暖负荷的90%。或将房间温度降低2℃计算。
　　2、在住宅中应用，应考虑家具遮挡等因素对散热量的影响，乘以适当修正系数。
　　3、垂直相邻房间，除顶层外，各层均应按房间采暖热负荷扣除来自上层的热量，确定房间所需散热量。
　　4、不同地面材质、散热量不同，为保证室温要求，设计时应尽量按散热量比石材低的木材板考虑，用户即使选用石材类做地面，也不会影响采暖效果。
　　5、为满足一户中各朝向房间室温的匀衡，耗热量计算中应考虑方向附加及附减，外墙多的房间，热损失多，加热管必然密些。南向中间房间热损失少，管间距必然大些。
　　6、尽量考虑将生产冷水管布置在地板采暖结构层中，但应避免管一相互穿越。
　　7、合理划分环路区域，昼量做到分室控制，避免与其它管线交叉。
　　8、设计中应特别注意，同一分集水器上管长尽量保持一致，避免造成阴力失衡和管材浪费。
　　9、对以独立式燃气炉为热源的系统，应控制管长≤90m，以减少阻力，并特别注意阴力平衡和管内流速问题。
　　10、为保证地面不裂，管间距不得小于100mm，局部过密处在管上皮10mm处加钢丝网；为保障地温度均匀性，管间距不易大于350mm。
　　11、供回水温度宜小于60℃（最大不超过70℃），供回水温差应小于10℃，系统工作压力不宜超过0．8MPa。
　　12、无论采用何种热源，地板采暖与供回水系统的温度、水量和所用压差等参数都应匹配。
　　13、应特别注意在设计选择参数时，PEX管内流速不得小于0．25m/s，否则会产生气塞现象。
　　14、根据规范，在长度超过6-8m应设置膨胀缝材。每30-40m2应设膨胀缝材，但膨胀缝并不是越多越好，应合理设置。
　　15、确保地板采暖层的厚度（不包括面层厚度），住宅厚度为≥70mm（复合保温厚度20mm，豆石混凝土厚度为50mm，管上皮豆石混凝土的厚度不少于30mm。
　　16、不同地面标高应分别设置分集水器。
内容介绍>>

　　地暖是闭式采暖系统，水是定量水，一般在不大于130L左右（如果大于的话要要增加多种水力配置），和自来水不再有关系（补水时除外），其实地暖的设计应该考虑其使用时的供水温度尽量低，这样对系统及锅炉都有莫大的好处，绝不是没有软水机，地暖效果不好什么的．
　　地暖设计经验：
　　1、管道尽量采用φ20型，这样管路的水阻小于φ16型，循环泵的压损减小，流量增大，采暖效果会更好．
　　2、在相同管间距相同地面装饰曾的情况下，达到相同的采暖效果，φ20型地暖系统比φ16型地暖系统的平均水温低15-20度，一般在锅炉的最低供水温度42度即可满足采暖要求，这样的采暖系统，最理想．
　　3、有人会认为，减小φ16型系统管间距，不是也能增加散热功率吗?那是有代价的，首先会使系统压损大副增加，泵的流量降低，以致于系统流速下降，采暖效果反而不好，原因是锅炉内置循环泵的流量本身就不高一般是1．3T/H（最大），所以这种系统，根据末端情况，还得做二次循环才能真正满足采暖效果，所以地暖的设计不是凭感觉，或查表计算，那些数据都是在一定的情况下产生的．
　　另外：我们的客户使用最长的采暖季节超过4个年头，没有哪家说采暖效果明显下降的．所以正确理解采暖的闭式是什么意思，切不可误导消费者．．．．
　　当然，软化过的水，是优于自来水，但绝不是必须的，理性选择才是最重要的．．．．．如果想节约成本，可以只在锅炉的入水口安装一个，小的软化器即可，记得蓝博基尼有这样的小东西．．．但要使用时清理管道里的水（打压时注入的），否则等于没装，其实不装也没有问题．
　　其实，水地暖暖末端的水中钙镁离子是很有限的，况且这些盐份被置换出来，是有一定的温度要求的，温度约高，其溶解度越低，就形成水垢，其实地暖系统内部，宜产生问题的是金属件部分，检查您系统的密闭性，不要有任何跑冒滴漏就可以，这些东西一旦被腐蚀，结果是比较严重的，内部也会有不同程度的腐蚀，这就要我们经常关注我们的水压，如果不能较高的稳压，就一定查处原因所在，即使修复．另外选择分水器的及相关系统阀件一定注意：选择优质铜材，或不锈钢等等不宜被腐蚀的材料，专业的安装人员，不偷工减料．．．．
地暖系统的设计
内容介绍>>

　　地暖作为暖通专业的一项新技术，发明与使用不过几十年。引进国内，也不过十几年，设计要比传统散热器系统的更加繁杂，设计研究与经验在我省尚欠成熟。
　　因为设计是良好施工的基础，设计和合理与否直接关系和影响其使用效果，地面龟裂等一系列问题，也会影响到其他工作的顺利进行与质量水平。
　　地暖系统的设计应当经过严密认真的计算与细致的研究。

　　安装工程设计图纸
　　设计依据
　　1、《地暖通风及空气调节设计规范》（2001年版、修订版）
　　2、《实用供热设计手册》
　　3、《民用建筑节能设计规范》
　　4、《低温热水地板辐射供暖应用技术规程》（北京市2000年10月1日实施）
　　5、《低温热水地板辐射采暖工程技术规程》（河北省2001年1月1日实施）
　　6、《建筑给水排水及采暖工程施工质量验收规范》
　　7、与建设单位签订的合同、设计委托书
　　地暖系统设计主要参数
　　1、地板表面的平均温度：
　　① 人员经常停留的地面，宜采用24℃-26℃，温度上限值28℃。
　　② 人员短期停留的地面，宜采用28℃-30℃，温度上限值32℃。
　　③ 无人员停留的地面，宜采用35℃-40℃，温度上限值42℃。
　　2、供回水温度；
　　① 供水温度的上限值60℃、65℃、70℃、75℃等。
　　从安全和使用寿命考虑，民用建筑的供水温度不应超过60℃。
　　② 供回水温差宜小于或等于10℃。
　　3、热负荷：
　　① 全面辐射采暖的热负荷，应按有关规范进行。对计算出的热负荷乘以0.9-0.95修正系数或将室内计算温度取值降低2℃均可。
　　② 局部采暖的热负荷，应再乘以附加系数。（见下图）
采暖面积与房间总面积比值
0.55
0.40
0.25
附 加 系 数
1.30
1.35
1.50
4、有效散热面：
　　计算有效散热量时，必须重视室内设备、家具及地面覆盖物对有效散热面积的影响。
　　5、填充层：
　　① 厚度不宜小于50mm。
　　② 当面积超过30m2或长度超过6m时，填充层宜设置间距小于或等于6m，宽度大于或等于5mm的伸缩缝。
　　面积较大时，间距可适当增大，但不宜超过10m。
　　③ 加热管穿过伸缩缝时，宜设长度不大于100mm的柔性套管。
　　6、压力：
　　工作压力不宜大于0.8MPa。如超过应采取措施。
　　7、流速：
　　加速管内水的流速不应小于0.25m/s，不超过0.5m/s。同一集配装置的每个环路加热管长度应尽量接近，一般不超过100m，最长不能超过120m。每个环路的阻力不宜超来30Kpa。
　　8、绝热层：
　　柚板结构层间应设绝热层，宜采用PS板，容量≥20kg/m3，厚度不宜小于25mm。
　　设计步骤
　　1、方案设计：
　　① 根据建筑施工图及相关数据，计算建筑物热负茶。
　　② 与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。
　　③ 确定集配装置（分水器）的位置。
　　2、施工设计：
　　① 计算建筑物的有效散热负荷。
　　② 计算建筑物的有效散热面积。
　　③ 地暖系统布置及水力计算。
　　④ 其他附属设备选择。
　　⑤ 与相关专业会签，并经审核绘制出正式施工图。
　　3、设计完成，应将设计各有关资料，打印装订成册。
　　设计应注意的几个问题
　　除（二）部分外，设计时还应注意以下几个问题：
　　1、采用分户独立式热源或集中采暖负荷的90%。或将房间温度降低2℃计算。
　　2、在住宅中应用，应考虑家具遮挡等因素对散热量的影响，乘以适当修正系数。
　　3、垂直相邻房间，除顶层外，各层均应按房间采暖热负荷扣除来自上层的热量，确定房间所需散热量。
　　4、不同地面材质、散热量不同，为保证室温要求，设计时应尽量按散热量比石材低的木材板考虑，用户即使选用石材类做地面，也不会影响采暖效果。
　　5、为满足一户中各朝向房间室温的匀衡，耗热量计算中应考虑方向附加及附减，外墙多的房间，热损失多，加热管必然密些。南向中间房间热损失少，管间距必然大些。
　　6、尽量考虑将生产冷水管布置在地板采暖结构层中，但应避免管一相互穿越。
　　7、合理划分环路区域，昼量做到分室控制，避免与其它管线交叉。
　　8、设计中应特别注意，同一分集水器上管长尽量保持一致，避免造成阴力失衡和管材浪费。
　　9、对以独立式燃气炉为热源的系统，应控制管长≤90m，以减少阻力，并特别注意阴力平衡和管内流速问题。
　　10、为保证地面不裂，管间距不得小于100mm，局部过密处在管上皮10mm处加钢丝网；为保障地温度均匀性，管间距不易大于350mm。
　　11、供回水温度宜小于60℃（最大不超过70℃），供回水温差应小于10℃，系统工作压力不宜超过0.8MPa。
　　12、无论采用何种热源，地板采暖与供回水系统的温度、水量和所用压差等参数都应匹配。
　　13、应特别注意在设计选择参数时，PEX管内流速不得小于0.25m/s，否则会产生气塞现象。
　　14、根据规范，在长度超过6-8m应设置膨胀缝材。每30-40m2应设膨胀缝材，但膨胀缝并不是越多越好，应合理设置。
　　15、确保地板采暖层的厚度（不包括面层厚度），住宅厚度为≥70mm（复合保温厚度20mm，豆石混凝土厚度为50mm，管上皮豆石混凝土的厚度不少于30mm。
　　16、不同地面标高应分别设置分集水器。
