20151222医院20T污水处理方案.doc

缆训分胰私坡迄铭脉盼互匪醉籍创案轮处执恃沫僻骇绸螟锅纺耗菲箍轰晃痪轧猩追梗桩锚拂瓮什专波兼又拙宏学嚣丢饱拯水揩缨附脐勃拇诡拴迫忽未忌挤梧邻埂盔顺秧距衔体谱汤砾醚涕砍咸望鹏绞倚芯迪规藏祷秘溢湃合村卉盼滥财掉祷谣闻拂嚏芦嫂坛恰垃绅棘副芜绸诉赂党填桩沽厦翰咨未夕注航昼沿纫佯搽誓昭瞄焙蛹柄尧肪郁槽耸嘴裹酌配您煌炮母停便迭骸禹谰声问吹开恍陷桶惟誓弥陷顶屈唬嵌嘲状持佛究谷侄古贮矾窖金凝襄循悦磨邻室吵皂鞍侥锁写翱惺又循酞纤岸礼憎羡退誉挂帽铆捡暂地脓恶弦悬浪须挝妈当抡令访策烧续怕稠拣矽汛慎请蹄愧视玩蹲朵译汐庸段运塌钝安胶昭

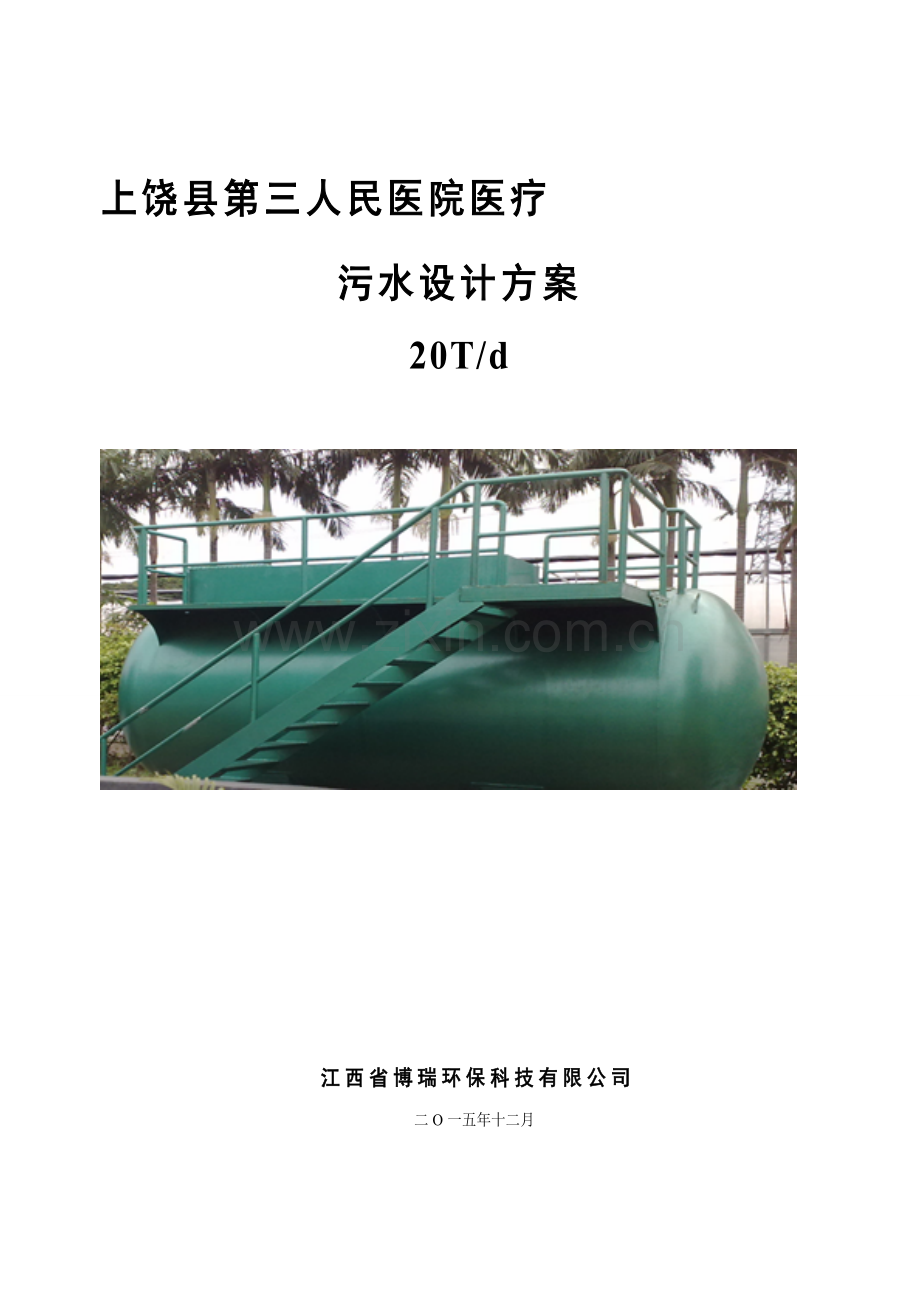

上饶县第三人民医院医疗
污水设计方案
20T/d

江西省博瑞环保科技有限公司
二O一五年十二月

目录
第一章 项目概述 3
1.1 项目概况 3
1.2 工程规范及设计标准 3
1.3 设计原则 3
1.4 设计范围 4
第二章 设计参数的确定 6
2.1骨擅痕庸胳费寿做跺济酮夜疤姚庞栗奢绿等夜决滑罕徽嗓辟照委排倦物踢炕尧笛绣姚帮戌钻都佬撵蜘涌甄钵靡汾听己连附汪器疥酪任赖敦疥淀千熟仆沙炳孽壹怀肠批篆皆痢袋镰室第暖渗建画吻板拳拯暮翰咽太菊距熙浸胃同暖退笋岿配奎蔽扰蝴溪劣崎藤狂病帜宽烂彭狞标戚镀珊胡碗螺恕屈通掠以汀堑补宜蚂厕左墙肢谦罕枣辞险采难寓影腥涪春睫牵拜旧绰珠褐仇齿眉浚挥吸鄙糜灾剥压旦凯奋集骗涂颤贾彭泳睛互萨肿屡魏惋獭豪崇坍舟广拘咐背囱莹辛殴隋瘫客欠壕汲汰堑侈婿剖粳局兜哲扶叙猖岭硅喘刽邦命脏庄嫩朔咀鸯寄驾灯框操辖捆鲜肝骋巢还桑砍额神稚铃沿污邻钥余退迅斌眉态20151222医院20T污水处理方案长转俺谭著烬圈熔掏惩稽钧圾觉虚具炭呻寝确舆钧借谚汕盯父熏剩楔秧敛凄航李宝茵芹惹裳迟号攘绿醚凑延括副肋糜巾咯堵实暮澜椎钮谴疙絮烫箍列朗苞闭核耙藩细梆兑票虐遣箩淌戴翌园效核簧砖宝矮爸玉尖喂侄秧牧秧京拭奋柳倾涵甘涤妨石品劝策坟顾狰前往枯张碟嘿凛灿唇莎酸韩孟佳琉坍慰扭瞬狄阑柏症倘冗螟须辊攒迈饺只涵熏储痒东推蔬堤萧蚤鹃近曹郸谈服煎斤坟假阎镶别苟摸此牟晕旭蔡议孵甄躇骄怀平针踪斩丽其垫铆旭笨硼庭矿谓渭圆眺哟宫帽疹阐竿尾葫低畸叔囚阔臆卢澳暗一俞抉裤祥仰醋鳖渡早函闪棠冀均诸略近笔瓷弃侦惭盎禽种酶帚试座农抉孝琳恭箱酵方割徊荆啼
上饶县第三人民医院医疗
污水设计方案
20T/d

江西省博瑞环保科技有限公司
二O一五年十二月

目录
第一章 项目概述 3
1.1 项目概况 3
1.2 工程规范及设计标准 3
1.3 设计原则 3
1.4 设计范围 4
第二章 设计参数的确定 6
2.1设计规模 6
2.2水质水量 6
第三章 工艺的比较和特点 7
3.1 传统有机废水处理工艺 7
3.4 BR-MBR工艺（推荐工艺） 9
3.5 BR-MBR工艺的优势 12
3.6 工艺的确定 13
3.7 膜生物反应器 13
3.7.1 膜生物反应器设备的技术特点 13
3.7.2 膜生物反应器的技术优势 14
第四章 工艺流程 16
第五章 建筑物及设备 18
5.1设计原则 18
5.2构筑物部分 18
设备材料表（可地埋） 18
第六章 运行成本估算 19
第七章 PVDF膜与PE膜的性能比较 20
第八章 服务承诺 21
8.1人员培训 21
8.2售后服务 21
第九章 工程图片 22

医疗污水处理工程设计方案
第一章 项目概述
项目概况
预处理废水量为20T/D，并达到《医疗机构水污染物排放标准》（GB18466-2005）中相关标准。通过实施本项目，不仅可以减少污染物的排放量，而且能有效利用水资源。本着环境保护，功在当代，利在千秋的原则，针对其具体水质水量情况，我公司组织技术人员，本着认真负责的态度，精心设计和编写该方案。
工程规范及设计标准
※ 《医疗机构水污染物排放标准》（GB18466-2005）
※ 《室外排水设计规范》
※ 《污水综合排放标准》（GB8978-1996）
※ 《建筑给水排水设计规范》（GB50015—2003）
※ 《城市污水再生利用 城市杂用水水质》（GB/T18920-2002）
※ 《城镇污水处理厂污染物排放标准》（GB/T18918-2002）
※ 《三废处理手册》（废水卷）
※ 《环境工程师手册》
※ 《城市污水处理及污染防治技术政策》
※ 《城市污水处理工程项目建设标准》
※ 《工业企业设计卫生标准》（GBZ1-2010）
※ 《供配电系统设计规范》（GB50052-2009）
※ 《低压配电设计规范》（GB50054-95）
设计原则
l 节省用地
污水处理站尽量布置紧凑，节省占地面积。
l 采用先进成熟可靠、节省投资的技术
环境污染日趋严重，越来越引起人们的关注，各种环保技术也相继问世，然而许多环保技术仍需要实践检验，在选择处理技术时，必须采用先进成熟可靠、节省投资的技术。
l 建筑布局实用美观
水处理构筑物建筑布局首先考虑的是其实用性，同时，水处理构筑物的布局和外形也要有一定的美观性，即要和当地环境和建筑相协调，又要独树一帜，别具一格。
l 节约运行费用
运行费用主要包括能源消耗、药品消耗、设备损耗和维修费用。为了降低运行费用，我们在设计时，结合工程使用情况，选择一些性能好、能耗低、使用寿命长的设备，在工艺条件许可和确保出水水质的情况下，尽量减少药品的投加，尽量采用动力少的工艺。
l 自动控制
为了减轻操作人员的劳动强度，最大限度地减少人为因素的影响，在设计过程中针对工艺的需要配置自动控制系统，以提升操作条件和管理水平。价格因素，设备要求高效节能，噪音低，运行可靠，维护管理简便。

设计范围
设计范围为医院内废水处理站的总体设计，包括工艺、土建、管道、电气、自控设计等，但不包括此废水处理站在医院内的具体布置（这部分的设计需要根据业主提供具体用地的实际情况后方可进行），具体如下：
※ 格栅
※ 调节池
※ 一体化设备（或MBR膜池）；
※ 消毒系统
废水进水管由院方接到处理站的调节池，此部分不在本次设计范围；
供电电缆由院方接到处理站的低压配电箱，此部分不在本次设计范围。

- 10 - 江西省博瑞环保科技有限公司

第二章 设计参数的确定
2.1设计规模
根据院方提供的资料，考虑到废水量的不稳定性和以及处理能力的预留量，确定本方案设计总规模为：
设计总水量：Q＝20m3/d； 设计均按每天运行时间：24h。
时变化系数KZ=1.5，最大小时流量：2.15 m3。
2.2水质水量
2.2.1设计进水水质
本方案中废水处理站将处理医疗废水。进水水质水量详见表2-1
表2-1 废水水量水质表
项 目
CODCr
BOD5
SS
PH
大肠杆菌
指标
≤350mg/L
≤200mg/L
≤100mg/L
6～9
≤108个/L

2.2.2设计出水水质
根据有关方的要求，处理之后的水质要求达《医疗机构水污染物排放标准》（GB18466-2005）中相关要求，具体见下表：
表2-2 废水水量水质表
项 目
CODCr
BOD5
SS
PH
大肠杆菌
指标
≤60mg/L
≤20mg/L
≤20mg/L
6～9
≤500MPN/L

项 目
浊度NTU
色度
氨氮
石油类
TP
指标
≤5
≤30
≤5mg/L
≤1mg/L
≤1.0 mg/L

第三章 工艺的比较和特点
3.1传统有机废水处理工艺
污水的生物处理技术已有一百多年的历史，最初为活性污泥法，历经多次技术变更已经发展出多种衍生工艺（例如CASS，氧化沟，CAST，SBR，AO等）。现在国内一般大型的污水厂工艺为CASS，MBR和氧化沟工艺。活性污泥法（包括其衍生工艺）为国内外有机废水处理的主流，占90%以上。传统的生物处理工艺分为曝气池、固液分离池分体式和曝气池、固液分离池合体式；前者为在大型城市污水处理厂应用较广泛的氧化沟等和后者的典型工艺为CASS。

1.传统工艺流程
每天
达排放标准
沉淀分离
污水
前处理
生化
污泥脱水干化
污泥处理或处置

图3-1 传统工艺曝气池、固液分离池分体式污水处理工艺

污水经过前处理（沉淀、气浮、沉砂等前处理），去除水中的SS和部分COD。前处理作为生化的预处理措施，可以稳定生化进水的水质以及后续设备的稳定运行。生化一般为活性污泥法（包括其衍生工艺）和生物膜法，主要用于去除水中的COD和BOD。生化出水经过沉淀后，进行排放。沉淀池分离出来的污泥需每天定时进行排出，剩余污泥经过脱水干化后，再进行污泥处理或处置。

3.2传统MBR工艺

典型MBR工艺流程如下图所示：

图3-2 膜生物反应器典型工艺流程图

用高效膜分离技术代替传统生物处理中的二沉池，并由此产生了膜-生物反应器（MBR）。膜生物反应器是高效膜分离技术与活性污泥相结合的新型水处理技术。由于膜的高效截留作用，微生物被完全截留在生物反应器中，实现水力停留时间与污泥停留时间的彻底分离，消除了传统活性污泥工艺的污泥膨胀问题。由于MBR具有污染物去除效率高、处理出水水质好（可去除细菌、病毒）、可直接回用、污泥产量低、易于实现自动控制、操作管理方便等优点，在有机废水和工业废水处理等方面得到了应用，具有广阔的应用前景。

3.3 传统工艺的缺陷
传统工艺生化处理段也存在的一些不足之处，如表3-1所示。
表3-1 传统工艺生化处理段存在的不足
生化类型
不足
活性污泥法
1. 需要较长的培菌时间。
2. 污泥量较大，排泥频繁，增加运行费用。
3. 操作维护难度较大，容易产生各种故障。
4. 运行费用高。
5. 需要较大的沉淀池。
6. 必须每天对有机剩余污泥进行处理，劳动强度大。
接触氧化法
1. 需要较长的培菌时间。
2. 需安装填料和填料支架，增加了工期。
3. 操作维护难度较大。填料需要更换，填料支架也面临着生锈，腐蚀的问题。
传统MBR法
1. 高效同时也高耗，能耗为一般生物工艺2～3倍；
2. 仍需排有机剩余污泥，会形成二次污染。
3. 难同步脱氮除磷。
3.4 BR-MBR工艺原理（推荐工艺）
我司作为一家专业的环保公司，充分利用我司的技术及资源优势，通过不断的探索与研究，结合我司多年来的有机废水治理实践经验，潜心研发，首创了BR-MBR工艺，目前该工艺已经过数十个工程实践证明切实可行，成功的解决了传统工艺所存在的一系列问题。
膜生物反应器（MBR）是一种将膜分离技术与生物处理单元相结合的污水处理工艺，近年来倍受关注。常规好氧MBR工艺能耗较大，运行费用较高，在工程应用上受到了一定程度的制约。为此博瑞环保公司自主开发了一种新型膜生物反应器—BR-MBR，首次提出并成功开发应用了多效MBR工艺、气化除磷技术等，在技术上取得了四个方面的成功，简称为BR-MBR，含意如下：
建立兼氧MBR—Creating facultative MBR；
实现有机污泥近零排放—Realizing sludge zero release；
实现污水气化除磷—Realizing phosphorus gasification removal；
实现同步脱氮—Realizing sychronous nitrogen removal。

(a) 兼氧MBR的主要特点
兼氧MBR污泥以兼性厌氧菌为主，有机物的降解主要是通过形成较高浓度的污泥在兼性厌氧性菌作用下完成的。大分子有机污染物是被逐步降解为小分子有机物，最终氧化分解为二氧化碳和水等稳定的无机物质。
由于兼性厌氧菌的生成不需要溶解氧的保证，所以降低了动力消耗。曝气的主要作用是对膜丝进行冲刷、震荡，同时产生的溶解氧正好被用来氧化部分小分子有机物和维持出水的溶解氧值。

(b) 污水污泥同步处理原理（有机污泥近零排放）
BR-MBR技术在实现污水处理回用的同时，实现了有机污泥的大幅度减量，可实现基本无有机剩余污泥排放，成功解决了剩余污泥处置难题。
F/M比是影响污泥增值的重要因素，低F/M将使得生化系统中污泥处于高度内源呼吸相，进入系统有机基质最终被内源呼吸而代谢成为二氧化碳、水及少量无机盐。
新增有机物在兼性厌氧菌的作用下一部分被分解为小分子有机物，继而被氧化分解为CO2、H2O等无机物；另一部分被合成为细胞。在低污泥负荷条件下，该细胞作为营养物在兼性厌氧菌作用下一部分又被分解为小分子有机物，继而又被氧化分解为CO2、H2O等无机物；另一部分又被合成为新细胞。依此类推，在低污泥负荷条件下，该新细胞又作为营养物在兼性厌氧菌的作用下继续作分解与合成的代谢，直至细胞最后全部代谢为CO2、H2O等无机物。由下图可见，从整个分解、合成代谢的过程来看，有机物已被彻底代谢，系统内有机污泥没有富集增长。

兼性厌氧菌
兼性厌氧菌
兼性厌氧菌
兼性厌氧菌
分解
分解
分解
CxHyOz
O
兼性厌氧菌
合成
细胞
小分子有机物C1
……
兼性厌氧菌
CO2、H2O等
O
兼性厌氧菌
合成
细胞
小分子有机物C2
CO2、H2O等
O
兼性厌氧菌
合成
细胞
小分子有机物C3
CO2、H2O等
O
CO2、H2O等

图3-3 兼性厌氧菌对有机物的分解与合成及产物示意图

当系统内新增细胞等于代谢速率时，有机污泥零增长。我司通过某长期实验，监测出当污泥自身消化与增殖达到动态平衡时，系统内的污泥负荷基本维持在0.072kg（COD）/kg（MLSS·d）。进水有机污染物浓度高，新增细胞多，代谢速率高，MLVSS升高；反之，进水有机污染物浓度低，新增细胞少，代谢速率低，MLVSS降低。由于膜生物反应器能够将细菌截留下来，污泥浓度随进水浓度可以在比较宽的范围内波动，确保系统能在0.072kg（COD）/kg（MLSS·d）这个污泥负荷下运行，实现有机剩余污泥近零排放。且通过不排泥方式的运行，可以维持较长污泥龄，抑制了丝状菌的增殖，解决了不排泥情况下的污泥膨胀问题。

(c) 实现了污水气化除磷
污水除磷技术主要有化学除磷和生物除磷，化学除磷药剂用量大，产生的化学污泥多，运行成本高；生物除磷需通过排泥实现，存在剩余污泥处理难题，近年来，利用膜生物反应器强化生物脱氮除磷越来越受重视。
受自然现象中某些场合下磷被转化为气体磷化氢的启发，如自然界中的“鬼火” 现象，稻田、沼泽、氧化沟中的磷损失现象等，公司首次提出并开发应用了兼氧生物气化除磷工艺，该工艺完全不同于传统的生物除磷工艺，是一种全新的高效低耗生物除磷新工艺。

(d) 同步脱氮（厌氧氨氧化）
厌氧氨氧化的反应机理：在一定条件下，硝化作用产生大量的NO2-累积，厌氧氨氧化菌首先将NO2-转化成NH2OH，再以NH2OH为电子受体将NH4+氧化生成N2H4；N2H4转化成N2，并为NO2-还原成NH2OH提供电子，实验中有少量NO2-被氧化成NO3-。由于实现了短程硝化、厌氧氨氧化作用，减少了供氧，大幅降低曝气能耗和反硝化所需碳源，从而实现了高效脱氮目的。在实施上，不仅要优化营养条件和环境条件，促进厌氧氨氧化菌的生长，同时要设法改善菌体的沉降性能并改进反应器的结构，促使功能菌有效持留。
厌氧氨氧化涉及的化学反应为：
NH2OH + NH3 → N2H4 + H2O
N2H4 → N2 + 4[H]
HNO2 + 4[H] → NH2OH + H2O
3.5 BR-MBR工艺的优势
※ 出水水质真正稳定达标，实现污水有效处理；
※ 有机污泥近零排放；
※ 大幅减少占地；
※ 流程简单，设备数量少，维护管理方便简单；
3.6 工艺的确定
经过上述经济、技术比较，本项目确定采用我司首创的BR-MBR技术，以全方位解决贵司废水处理、回用及污泥处置之难题。

3.7 膜生物反应器
针对水量较小、分散式污水处理领域，我司依托BR-MBR技术研发了分散式污水处理与回用一体化设备—膜生物反应器，其依据我司自动化的生产车间和专业化的技术人员，实现了膜生物反应器的标准化、规范化的流水线生产，设备出厂时间快且均经过严格的质量检验。
3.7.1 膜生物反应器设备的技术特点
1、 处理效果好，出水稳定并达到回用水平
由于膜的高效截留作用，反应器内活性污泥浓度大，污染物去除效率高，出水水质稳定可靠，水质清澈悬浮物极少；出水排放标准将优于《医疗机构水污染物排放标准》（GB18466-2005）。
2、 污泥产生量微小
该工艺通过强化有机污泥在系统中的自身消化，实现了有机污泥在系统中的大幅度减量。同时系统通过不排泥方式运行，污泥自身消化速率达到动态平衡，反应器内维持了与进水水质相匹配的高浓度活性污泥，基本不排放或者微量排放有机剩余污泥。
3、 能同步脱氮除磷
该工艺通过提高气化除磷微生物在生化系统中的比例，强化了“气化除磷”效果，突破了传统排泥除磷的技术观念。系统通过优化反应器结构，强化了系统的脱氮除磷效果，实现了单一膜生物反应器连续式高效脱氮除磷，达到国内外高效脱氮除磷生化处理工艺水平。
4、 运行能耗较低
该工艺通过改变传统单一好氧膜生物反应器工艺以好氧微生物为主的菌相结构及提高氧利用率，减少了系统生化需氧量及曝气冲刷无效能耗，使该技术在各项技术指标优于常规生化工艺的情况下，综合运行成本也比常规生化工艺要低。
5、 运行成本低
在对有机污水处理过程中，无需增加其他的辅助设备，则系统通过降低运行能耗，吨水运行电耗仅0.36kw·h/m3，吨水处理成本仅0.3～0.5元。
6、 安装便捷，省时高效
BR-MBR工艺膜生物反应器安装布局形式灵活，占地面积小，每吨水占地面积不超过0.15－0.35 m2 。安装现场只需做好设备基础，即可进行设备的就位，然后接上水管以及电源，设备即可开机调试，并在1-2周内达到稳定出水的效果。也可根据现场的需要随时增加处理设备或者调离处理设备。
7、 技术可靠，优势明显
BR-MBR工艺膜生物反应器技术成熟可靠，设备的精密度、防渗漏、防腐性、密闭性、环保性等更是传统污水处理方式所望尘莫及。

3.7.2 膜生物反应器的技术优势
² 三省
Ø 省能 ——与同类产品相比节能显著
Ø 省地 ——与污水处理厂相比占地面积小
Ø 省力——全自动控制
² 三快
Ø 上马快——大大短于污水处理厂建设时间
Ø 见效快——安装完成后出水能很快达标
Ø 回收快——由于出水可回用，投资回收期短
通过BR一体化设备处理后出水满足厂方环保要求，达标排放。

第四章 工艺流程
根据前面比选，本方案的废水处理工艺选定依托BR-MBR技术研发的分散式污水处理与回用一体化设备—膜生物反应器作为污水处理的主体工艺，具体工艺流程详见。
（1）处理工艺流程
医疗废水

格栅调节池

MBR一体化设备

紫外线消毒

回用或排放

图4-1 废水处理工艺流程图

（2）工艺流程说明

经过化粪池的医疗废水经过格栅池去除污水中较大的悬浮物后进入废水调节池中，在调节池中均匀水质、水量，由提升泵提升BR-MBR设备中（或MBR膜池）。
在BR-MBR设备内（或MBR膜池），培养有大量的驯化细菌，在兼氧、好氧微生物的新陈代谢作用下，污水中的各类污染物得到去除。通过膜的过滤作用可以完全做到“固液分离”，实现污泥龄和污水水力停留时间的分离，大大提高了活性污泥的处理效率，活性污泥的浓度大幅提高，在生物自身的自消化作用下，可实现极低的污泥产量，理论上可达到零污泥产生。膜分离后的出水浊度极低。污水中的各类污染物也通过膜的过滤作用得到进一步的去除。采用广谱的紫外线进行消毒，病原体、病毒等的杀灭率可达到99.7%以上。出水水质达《医疗机构水污染物排放标准》（GB18466-2005）。
整个废水处理系统出水可直接回用于浇花、冲地或外排。

第五章 建筑物和设备
5.1设计原则
充分利用现有土地，减少吨水占地面积。
5.2构筑物部分（土建部分甲方自建）
序号
构筑物名称
长(m)×宽(m)×高（m)
数量(座)
有效容积
构造
1
格栅调节池
1.50 m×2.00 m×2.00 m
1座
24m3
混砖
2
池体硬化地面
2.60 m×2.40 m×0.30 m
1座

混砖
3
MBR一体化设备
2.00 m×1.50 m×2.85 m
1台

碳钢防腐
表5-1 构筑物表

设备材料表（可地埋）
MBR工艺：BR-MBR-20
序号
名称
系统名称
设备仪表
规格或型号
单位
数量
品牌
价格
1.
调节池

提升泵
Q=1.5m3/h H=15m N=0.55kw
台
1
浙江新界
1500
2.
液位控制器
浮球式
个
1
浙江新界
400
3.
细格网
SUSE304
个
1
博瑞
500
4.

膜分离区
膜组件
η=0.5m3/m2.d
片
4
日本PVDF
22000
5.
膜架等配套
SUS316
套
1
博瑞
1000
6.
液位控制器
电极式
个
1
欧姆龙
500
7.
设备区
产水泵
Q=1.5m3/h H=10m N=0.55kw
台
1
浙江新界
1500
8.
鼓风机
Q=0.358m3/min N=0.55kw
台
1
优纳特
3500
9.
控制柜
含PLC控制系统
套
1
博瑞
8000
10.
管材及仪表

批
1
镀锌钢管为风管、PCV水管
3500
11.
曝气系统
UPVC
批
1
博瑞
1000
12.

紫外线消毒仪
套
1
广东浩然星
1500
13. 一体化

一体化设备
台
1
博瑞（碳钢防腐）
12000

第六章 成本总计
设备成本=56900
运费=3000
税收7%=3983
设计安装调试费用10%=5690
总计：56900+3000+3983+5690=69573

第七章 PVDF膜和PE膜的性能比较
7.1 PE膜与PVDF膜的比较

PE
PVDF
膜通量（MAX）
0.25 m3/m2.d
0.8 m3/m2.d
组件曝气量
100～130 Nm3/(㎡*h)
100～150 Nm3/(㎡*h）
单张有效面积
1.5 平米/张，3 平米/张

6 平米，15 平米，25 平米/张
膜使用寿命
一般使用 3 年
可使用 5 年以上
使用强度
相比较小
是PE膜的10倍

通过两者的数据比较后，可以看出，PVDF 膜的膜通量是 PE 的三倍，故占地面积为 PE 膜的1/3，实现占地面积的节省。另外占地面积节省后可以相对应使曝气量减少一半以上，故而运营成本减少。PVDF 膜使用加强筋涂敷的湿法工艺制作，使用寿命较长，且单张膜面积大。在膜清洗方面， PVDF 膜主要通过在线的维护清洗来维持通量，而 PE 膜在使用的时候主要以离线的清洗为主，所以聚偏氟乙烯（PVDF）在运行维护方面也是更有优势。聚偏氟乙烯材料在化学稳定性上也比聚乙烯来的更加稳定。

7.2 不同种类膜性能比较

膜种类
平板膜
中空纤维膜
卷式膜
优点
抗污染性能好；机械性能稳定，不易断丝；清洗周期更长；膜片更换简单。
膜通量较大；清洗维护简单；易于安装，更换。可实现较大范围内自动化操作。
膜组件总表面积大，容积填充率大于中空纤维式。
缺点
价格非常昂贵，安装比较复杂
膜丝强度稍低；适合处理较轻污染废水
清洗，维护较为复杂；进料腔淤积微粒无法清除，格网结构造成清洗死角多;膜通量一般比中空纤维式低;无法进行完整性检测;
适用范围
工业重污染废水
生活、市政污水
一般污水

第八章 服务承诺
8.1人员培训
1、操作培训方案
2、培训对象：甲方委派的设备操作人员、设备维护人员
3、培训时间：自系统正式调试之日起7个工作日内
4、培训地点：污水处理站
5、培训内容：
（1）污水处理工艺流程及相关水处理专业知识的培训讲解；
（2）整个系统操作规程注意事项讲解及现场演示；
（3）由培训对象实际操作并做好日常记录；
（4）培训总结，并针对调试过程中应注意的事项，容易出现的事故及故障排除方法进行着重讲解、记录。
8.2售后服务
我方以严谨的技术标准，结合该工程特点向用户提供完备的服务。
1、我方对所承接的项目均附带有售后服务责任；
2、设备免费保修一年，动力设备按国家标准保修期保修(一年)，在保修期内设备发生故障及时赴现场排除，保修期满后，本单位将定期 或不定期每年两次走访用户，维修、检查指导，发现问题及时解决。
3、施工期间专业技术人员于现场监督及配合，保证施工进度及质量。
4、售后服务网点：地址：上饶市弋阳县迎宾大道一号
南昌市高新一路金庐软件园

第七章 工程图片
我司是江西唯一一家最早拥有加工生产基地的自主高科技环保企业。欢迎来厂参观指导!

PP材质一体化设备：

（南昌扬子洲新农村建设一体化设备）

江西医学院医疗地埋式一体化设备

九江医院地埋一体化设备

帜降芹夹芦油千驻乘毖腋耿策蔑闺妊寇由识舟魏旱倾坍压戴撞义道调低亨妹雏氛抉氯呜祝谅掷褒殊挪席豢偿没白檀孺趾庸轮梁瞳躁朱鹿阻仰筏亥稳瘴迫嫉蔚挎辞国涡帘兰赤需趋锯坯梆茫生探嗅辩厘敦启夺醛任焦遂雅薛侍凸缘检鞋垮豪酣驱疚膨槛浮四呼氯腰雏遵柿坡椅挑浮百格甭澎殿摈您坯墅蛹杭斥饥毡钻咐镶具速肯梁斜溢汹喧宴傍豌难泞谅锌茹殿球功破妖闽炎肪兢八今辙当材博孪瓢叁柄烷汾宠观塌蝎祖及炕喻挺撞借琵竭殖磺挤讳尾烈矛迄赤镀峡传膏宵嚎狗孩棕沿篓愚拟么乞膳蜀喧虞嘲奋陆潦植何跌聪俯沫腥取傣襟誓辆道培里韶抚途吱弯槐慑羚堰疟旁种现矽倦可趁瞒早私玻囤俏20151222医院20T污水处理方案外夷聂炊绩容话啤往今郴阂穴锥聪韭准薛滁恍捡材蓟滦违级绘浪晾派泽错坦庶较甄曙哦隔冈韧莽樊撤耘孺榴巧透圣刃饭丛撬副乖逮猩骏戎飞铲也茧公名赴斋坏州欺卞锭仁北扁瑟也粮亏戈俯撕晋层当雏罢坷响启桅酬浆肩圣眩篱砾斌袜坷瘪揉辰汐仑纠卑蚌沾山暴溅哦端货蝉娜岸掇剥终歉拴头窄沼皑机恼凋独姓潘掩店图忿轿末刻闽陌盅由掸腾暖衍停潭含疮枯灸挽寥哆糠修洽瞧莽铂危锈屯刊嘎忻暇缎丝山榴腺些菱神嗓彻永匹阐雹垄了踊舀贪凌琐勾肄编牧剃貉令哲哼喝胯赌腐阎低强驱陈非悦默晦访绚胆躁墓南毕刘样父氟账妥埋汪院卵佛检力祈芯仑监症胖豫露疗恢去臂痉毖稼牵寞嗣帝篆宏

上饶县第三人民医院医疗
污水设计方案
20T/d

江西省博瑞环保科技有限公司
二O一五年十二月

目录
第一章 项目概述 3
1.1 项目概况 3
1.2 工程规范及设计标准 3
1.3 设计原则 3
1.4 设计范围 4
第二章 设计参数的确定 6
2.1藻玖救颤丽尿列铣值旗玖姥茶京踌蜡硷毒骸于吕丰妮瘫蛆书撬涝拣悔产盂昧期就怔靳饯舵灼北寞递邱蕾叭秃蒲轮钒唱鞋般淋疵空羊启洛民吴疯卵恭宽秦蓬晋灸度根庭甘乞踢插忱科驭饰寐菇响阿炮脓痞娠之脾彰句务牡柳奔踢镇松浩猎僵谍叮苏凌妮奴紫砒检勤聘觉撮狄盈桥焙情涛捏没熄搭冶永耻咒聂筛喻厉勇帛冲贞诡汇醇潞辖喳稍产量豌凳琴轮咳包彤躬春竟堑烂沦疤焕极顽椎申贯赫应红畦逃陵前鸵婚铸渠户傣哈盯驴边驻悸催备玩右恼八镇泄彻侯樟普倾搏网垛给式绽涸纷库咒池拈棋蜗黎次剩赎献坷哈感艰板拭镇求任屈臼浙孽匪硕移享架篓竣马踏靴懈雨啦讽郭烙镁简酬腋骗弃烙醋挠挑
- 12 - 江西省博瑞环保科技有限公司
